S-RS77TB - 扬声器 PIONEER - 免费用户手册

类型:	3路落地前置扬声器，1路中置和环绕扬声器
前置扬声器型号	S-RS77TB
前置扬声器配置	3路，低音反射式（磁屏蔽）
前置扬声器驱动单元	16厘米锥形低音扬声器×2，7.7厘米锥形中音扬声器×1，2.6厘米半圆顶高音扬声器×1
前置扬声器阻抗	8 Ω
前置扬声器频率响应	35 Hz – 30 kHz
前置扬声器灵敏度	89.5 dB (1 m, 1 W)
前置扬声器最大输入功率	150 W
前置扬声器尺寸（宽×高×深）	220 mm x 1080 mm x 255 mm
前置扬声器重量	每个12.9 kg
中置扬声器型号	S-RS33TB/S-RS77TB通用
中置扬声器配置	1路，低音反射式（磁屏蔽）
中置扬声器驱动单元	10厘米锥形×2
中置扬声器阻抗	8 Ω
中置扬声器频率响应	50 Hz – 20 kHz
中置扬声器灵敏度	88.0 dB (1 m, 1 W)
中置扬声器最大输入功率	120 W
中置扬声器尺寸（宽×高×深）	350 mm x 130 mm x 162 mm
中置扬声器重量	2.5 kg
环绕扬声器型号	S-RS33TB/S-RS77TB通用
环绕扬声器配置	1路，低音反射式书架型
环绕扬声器驱动单元	10厘米锥形×1
环绕扬声器阻抗	8 Ω
环绕扬声器频率响应	50 Hz – 20 kHz
环绕扬声器灵敏度	82.0 dB (1 m, 1 W)
环绕扬声器最大输入功率	120 W
环绕扬声器尺寸（宽×高×深）	180 mm x 130 mm x 162 mm
环绕扬声器重量	每个1.3 kg
随附配件	5条扬声器线，12个防滑垫（每个扬声器4个），操作说明书
安全注意事项	请勿安装在热源附近；前置/中置扬声器不可壁挂安装；环绕扬声器无磁屏蔽
箱体维护	用干布擦拭；使用稀释5-6倍的中性清洁剂；避免使用稀释剂、汽油、杀虫剂

常见问题 - S-RS77TB PIONEER

Pioneer S-RS77TB扬声器的阻抗是多少？

系统中所有扬声器的阻抗均为8 Ω。放大器应支持6 Ω至16 Ω。

如何连接扬声器线？

将线的条纹部分连接到红色（+）端子，另一部分连接到黑色（−）端子。对于前置扬声器，拧松端子；对于中置和环绕，按下杠杆插入。

我可以将前置扬声器安装在墙上吗？

不可以，前置和中置扬声器并非为壁挂设计。只有环绕扬声器可以使用合适的螺丝（未提供）进行壁挂，确保墙壁足够坚固。

扬声器是否有磁屏蔽？

前置和中置扬声器具有磁屏蔽。环绕扬声器无屏蔽，应远离电视和磁性介质。

扬声器的推荐放置位置是什么？

前置扬声器应相隔约聆听距离并内斜。中置扬声器位于电视下方，与电视前面对齐。环绕扬声器在侧壁或略靠聆听位置后方，与耳朵齐平或略高。

如何清洁扬声器箱体？

使用干抛光布。对于严重污渍，用稀释5-6倍的温和中性清洁剂浸湿软布，然后用干布擦拭。避免使用家具蜡、稀释剂、汽油或杀虫喷雾。

如果没有声音该怎么办？

检查扬声器线连接，确保放大器已开启且音量不是零。尝试其他音源或必要时更换线缆。

我可以拆下扬声器网罩吗？

不可以，网罩是固定的，无法拆下。强行拆卸可能会损坏网罩。

防滑垫有什么用途？

如果放置在硬质表面（如木地板或瓷砖）上，请在每个扬声器（前置、中置、环绕）底部粘贴四个防滑垫，以防止滑动。

我应该使用什么放大器设置？

将放大器扬声器设置如下：前置扬声器大，中置和环绕扬声器小。

用户手册 S-RS77TB PIONEER

中置
(2 m · 繁帶顏色 : 黑色)

- 中置揚聲器 x 1

左前置 / 右前置
(3 m，繫帶顏色：藍色)

- 防滑墊 × 12 (4個 × 3張)

左環繞 / 右環繞
(6 m · 繫帶顏色：白色)
·揚聲器線×5

使用前

感謝您購買本份 Pioneer 產品。

為了能使夠發揮揚聲器系統發揮的最佳效能，請詳細閱讀本操作手冊。

• 木揚聲器系統標稱阻抗 8 Ω。請將揚聲器系統連接到負載阻抗為 6 Ω 到 16 Ω（揚聲器輸出端子標有“6 Ω 到 16 Ω”的型號）範圍內的擴大機。
- 為了避免因輸入過載而損壞揚聲器系統，請遵循下列安全注意事項：

• 變更連接或安裝方式時，請事先確定關閉連接裝置的電源，再從牆上插座拔下電源線。
• 使用音調控制強調高、低頻率時，擴大機音量切勿調得太大。

- 使用本揚聲器請勿長時間輸出失真的音響。這樣可能造成揚聲器損壞，並有導致起火的危險。

安裝注意事項

- 切勿將本機安裝在烤箱或其他加熱設備附近，或置於陽光直射之處，以免造成外箱變色及使揚聲器系統損壞。

前置／中置揚聲器

• 請勿將前置和中置揚聲器安裝在牆上或天花板上，否則可能掉落並造成人員受傷。
  · 本揚聲器系統帶有磁性遮罩。但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。

發生這種情況時，請關斷電源之後，經過15分鐘至30分鐘才重新打開電源。如果還繼續發生這種現象請將揚聲器系統離開電視機的位置放置。

- 請勿將揚聲器安裝在牆上或天花板上，因為掉落時可能會造成人員受傷。

環繞揚聲器

- 這些環繞揚聲器沒有防磁，因此不應該放在靠近電視機或顯示器的位置，因為磁性材料的交互作用可能造成電視螢幕的色彩失真。磁性儲存媒體（例如磁片、錄音帶或錄影帶）也不應該放在靠近這些揚聲器的位置。

位置擺設及調整

前置揚聲器

為了產生最佳效果，揚聲器應置於接近耳朵的高度，且揚聲器應分別置於與聆聽距離相近的同等距離上。將揚聲器的角度往內面向聆聽者，將可有助於改善非居中聆聽者的音像穩定性。而靠近一邊或後方牆壁則可有助於提高中度低音的效能，但太過靠近（尤其角落的位置），低音則會異常過高且音像品質可能會降低。

中置揚聲器

此揚聲器應置於電視機下方。為了產生最佳效果，請將揚聲器正面對準電視機的正面。若將揚聲器擺在電視機下方並太過接近地板，則稍微上傾可能會比較有所幫助。

請勿將中置揚聲器放在電視上方，揚聲器可能會因外部震動如地震，而自電視上摔落，造成附近產生危險或揚聲器受損。

環繞揚聲器

為了產生最佳效果，揚聲器應置於耳朵高度以上的位置。視您房間的設計及個人喜好而定，左、右後揚聲器應靠聆聽位置正後方的邊牆或牆壁擺放。

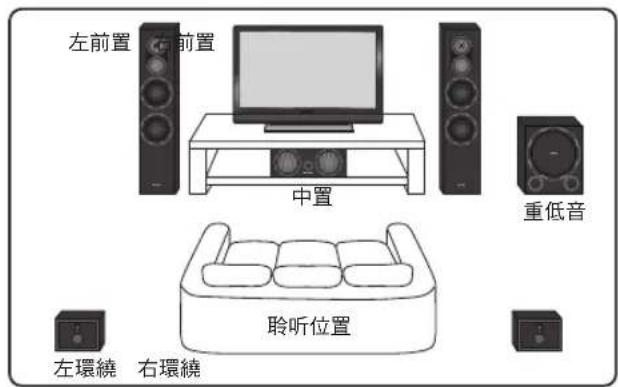

標準環繞音效設定

此種標準多聲道環繞音效揚聲器設定方式，可產生最佳的5.1聲道家庭劇院音效。

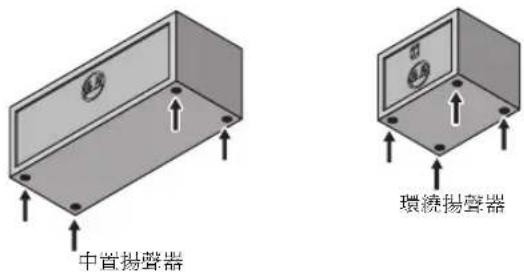

防滑墊

若要將前置、中置及環繞揚聲器擺在硬質地面上，如木板地或磚地等，請在揚聲器底部表面上貼上四塊防滑墊。

進行擴大機設定

連接揚聲器前，請詳閱擴大機隨附的操作手冊，以選擇擴大機的揚聲器設定：

• 前置揚聲器：大
• 中置／環繞揚聲器：小

連接您的系統

重要

接線前確定已將所有設備關閉。

- 正確的揚聲器導線對於產生最佳聲音品質相當重要。請確實連接正確的極性。

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何末絕緣部分前先將電源切斷。

D3-4-2-2-3_A1_Zhtw

連接至擴大機背面上的揚聲器端子。

若要連接，請如下所示將條紋的揚聲器接線插入紅色 (+) 正極端子，將其他接線插入黑色 (-) 負極端子。 (關於詳細資料，請參閱擴人機的操作手冊)。

連接至揚聲器背面的揚聲器端子。

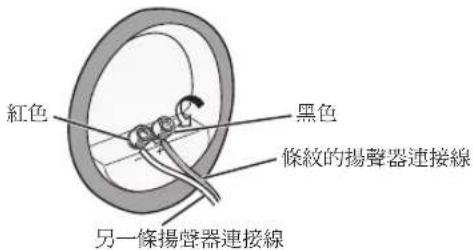

- 使用 S-RS77TB 前置揚聲器時： 鬆開揚聲器的端子，然後如下所示將條紋的揚聲器接線插入紅色（+）正極端子，將其他接線插入黑色（-）負極端子。

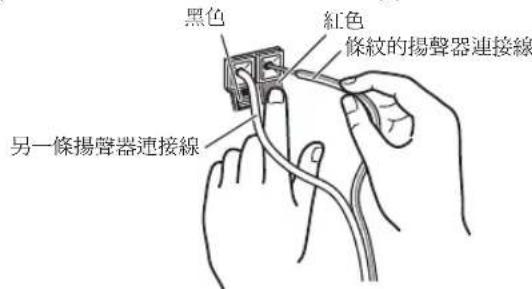

- 使用所有其他揚聲器時： 若要連接，請如下所示將條紋的揚聲器接線插入紅色(+)正極端子，將其他接線插入黑色(-)負極端子。

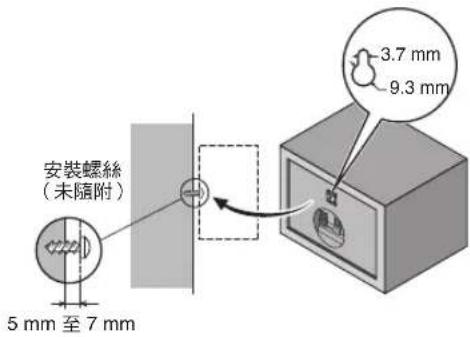

在牆上安裝環繞揚聲器

固定前

• 請記作揚聲器系統很重且其重量有可能導致木質螺絲鬆動或木質材料難以支撐，而使揚聲器摔落。因此請確定使用以支撐揚聲器的牆壁有足夠支撐的強度。切勿固定在膠合板或軟質的牆面上。
• 固定螺絲未隨產品附贈。請使用適用於牆壁材質及可支撐揚聲器重量的螺絲。

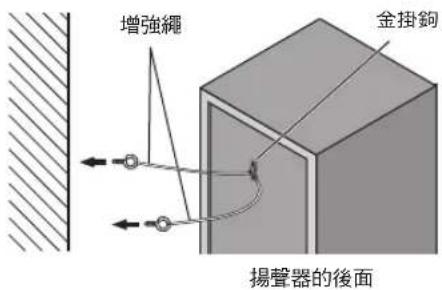

固定前置揚聲器

• 將市售的增強繩穿過金屬掛鉤使牆壁緊緊支撐住揚聲器。請務必確認支撐揚聲器的牆壁有足夠的強度承受揚聲器的重量。揚聲器緊固後，請確認它不會掉落。
  · 掉落時，揚聲器會導致損壞。
• 請勿將金屬掛鉤直接掛於牆壁上。它只能用於連接增強繩以防止揚聲器落下。

穿過金屬掛鉤並綁緊兩根增強繩，然後如上圖所示將揚聲器固定在牆上。

備註

• 若不確定牆壁材質及強度，請向專業人士洽詢相關資訊。
• Pioneer 對於因安裝不當而導致之意外或損壞，概不負責。

外箱的維護

請使用亮光布或乾布將灰塵擦拭乾淨。

外箱很髒時，請將軟布沾以用水稀釋五到六倍的中性清潔劑清潔，再以乾布擦拭一次。切勿使用傢俱蠟或清潔劑。

- 嚴禁在外箱上或附近處使用稀釋劑、揮發油、殺蟲劑及其他化學藥劑，以免腐蝕表面。

揚聲器系統格柵

揚聲器格柵不可取下。請勿強行取下格柵，這樣可能會導致損壞。

疑難排解

問題現象	可能原因	解決辦法
沒有聲音	揚聲器線品質不良或連接不常。擴大機關閉。音量控制調至零的位置。	正確連接或更換導線。打開擴大機。慢慢將音量調高。
聲音失真	信號條件過度。	調低擴大機的輸出位準(音量、低音控制、低音增量),以降低該信號位準。

規格

前置揚聲器 (S-RS33TB)

外箱....低音反射落地型（防磁

系統....3-way 系統

低音....16 cm 圓錐體型 x1

被動式擴散器 16 cm 圓錐體型 x1

中距離揚聲器 7.7 cm 圓錐體型 x1

高音....2.6 cm 半圓頂型 x1

额定阻抗....8Ω

频率範圍.....40 Hz 至 30 kHz

靈敏度 (1m, 1w) 83.0 dB

最大輸入功率 150 W

尺寸....220 mm(宽)×980 mm(高)×255 mm(深)

重量 10.1 kg

前置揚聲器 (S-RS77TB)

外箱....低音反射落地型（防磁

系統 3-way 系統

低音....16 cm 圓錐體型 x2

中距離揚聲器 7.7 cm 圓錐體型 x1

高音....2.6 cm 平圓頂型 x1

額定阻抗 8Ω

頻率範圍....35 Hz 至 30 kHz

靈敏度(1m, 1w)....89.5 dB

最大输入功率 150 W

尺寸... 220 mm (宽) × 1080 mm (高) × 255 mm (深)

重量 12.9 kg

環繞揚聲器 (S-RS33TB, S-RS77TB)

外箱 .... 低音反射書架型

系統 10 cm 1-way 系統

揚聲器....10 cm 圓錐 x1

額定阻抗 8Ω

頻率範圍 50 Hz 至 20 kHz

靈敏度(1m, 1w)....82.0 dB

最大输入功率 120 W

尺寸....180 mm(宽)×130 mm(高)×162 mm(深)

重量 1.3 kg

中置揚聲器 (S-RS33TB, S-RS77TB)

外箱 .... 低音反射書架型 (防磁

系統 10 cm 1-way 系統

揚聲器....10 cm 圓錐 x2

额定阻抗 8Ω

頻率範圍 50 Hz 至 20 kHz

靈敏度(1m, 1w)....88.0 dB

最大输入功率 120 W

尺寸....350 mm(宽)×130 mm(高)×162 mm(深)

重量 2.5 kg

配件 (S-RS33TB, S-RS77TB)

揚聲器線 5

防滑墊....12(4個×3張)

操作手册

備註

如因改良使以致規格及設計有所變動，恕不另行通知。

日本先鋒公司出版。

版 2010 日本先锋公司。

版所有。
