产品类型	家庭影院扬声器系统（5.1声道）
品牌	先锋
型号	S-DV170
前置音箱箱体	封闭式书架型，磁屏蔽
前置音箱驱动单元	7.7厘米锥盆型
前置音箱阻抗	4 Ω
前置音箱频率范围	90 Hz 至 20 kHz
前置音箱最大输入功率	60 W
前置音箱尺寸（宽 x 高 x 深）	105 mm x 115 mm x 114 mm
前置音箱重量	每只0.60 kg
中置音箱箱体	封闭式书架型，磁屏蔽
中置音箱驱动单元	7.7厘米锥盆型
中置音箱阻抗	4 Ω
中置音箱频率范围	90 Hz 至 20 kHz
中置音箱最大输入功率	60 W
中置音箱尺寸（宽 x 高 x 深）	115 mm x 105 mm x 114 mm
中置音箱重量	0.60 kg
环绕音箱箱体	封闭式书架型，磁屏蔽
环绕音箱驱动单元	7.7厘米锥盆型
环绕音箱阻抗	4 Ω
环绕音箱频率范围	98 Hz 至 20 kHz
环绕音箱最大输入功率	60 W
环绕音箱尺寸（宽 x 高 x 深）	105 mm x 118 mm x 114 mm
环绕音箱重量	每只0.63 kg
低音炮箱体	倒相式落地型
低音炮驱动单元	16厘米锥盆型
低音炮阻抗	4 Ω
低音炮频率范围	28 Hz 至 2.0 kHz
低音炮最大输入功率	60 W
低音炮尺寸（宽 x 高 x 深）	190 mm x 360 mm x 317 mm
低音炮重量	3.9 kg
包含附件	防滑垫（小号12个，大号4个），安装支架（4个），螺丝（4个）
安全特性	磁屏蔽，防止对CRT显示器产生干扰

常见问题 - S-DV170 PIONEER

S-DV170扬声器的阻抗是多少？

所有扬声器（前置、中置、环绕）和低音炮的阻抗均为4 Ω。

S-DV170扬声器的最大功率处理能力是多少？

每个扬声器（前置、中置、环绕）和低音炮可承受的最大输入功率为60 W。

S-DV170扬声器是否具有磁屏蔽功能？

是的，前置、中置和环绕扬声器均采用磁屏蔽设计，以防止放置在CRT电视或显示器附近时产生干扰。

低音炮的尺寸是多少？

低音炮尺寸为190 mm（宽）x 360 mm（高）x 317 mm（深）。

如何清洁扬声器？

使用柔软的干布清洁扬声器箱体。避免使用溶剂或研磨性清洁剂。请勿让湿气进入扬声器开口。

我可以将环绕扬声器安装在墙上吗？

是的，包装内包含用于墙上安装环绕扬声器的安装支架和螺丝。

前置扬声器的频率响应是多少？

前置扬声器的频率范围为90 Hz 至 20 kHz。

低音炮是有源还是无源？

低音炮是无源的，需要外部放大器（包含在家庭影院系统中）驱动。

前置扬声器采用什么类型的箱体？

前置扬声器采用封闭式书架型箱体。

中置扬声器的重量是多少？

中置扬声器重量为0.60 kg。

用户手册 S-DV170 PIONEER

注意:打開時會有CLASS 3B可見和不可見 鑼射輻射，請勿受鑼射束輻射。 VRW2159

等邊三角形內帶有箭頭的閃電符號旨在引起用戶警惕，因本產品機殼內有無絕緣“危險電壓”，可能很大程度造成觸電的危險。

注意

為避免觸電危險，請勿拆卸蓋子（或背面板）。機內沒有可供用戶自行修理的零部件。維修事宜交由有資格的維修人員進行。

等邊三角形內的感嘆號旨在提醒用戶注意本機附帶的資料中有關操作和維護（修理）的重要說明。

D3-4-2-1-1_ChH

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、潰水、雨中或潮濕環境中。 D3-4-2-1-3_B_Ch

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。 D3-4-2-1-7a_A_ChH

操作環境

操作環境溫度與溼度：

+5 ℃ 至 +35 ℃ (+41 ℃ 至 +95 ℃)；小於 85 %RH（勿堵塞冷卻孔）請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。 D3-4-2-1-7c A ChH

注意

本機STANDBY/ON開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。 D3-4-2-2-2a_A_ChH

台灣地區專用

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓〔230 V 或 120 V〕要求。 D3-4-2-1-4_A_ChH

通風注意事項

安裝本機時，請確定在本機四周預留足夠的空間以利通風（頂部10 cm、背面10 cm、及兩側10 cm以上）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。 D3-4-2-1-7b_B_ChH

若本機之交流電源插頭與您欲使用的交流電源插座不符，請拆下插頭並換上合適的。僅可由專業技術人員於本機的電源供給電纜上更換及安裝交流電源插頭。若在連接至交流電插座上時切斷插頭，可能導致觸電。請確認插頭於移除後已予妥善處理。 當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插頭拔除以切斷電源。D3-4-2-2-1a_A_ChH

電源線注意事項

請手持插頭部分挪動電源線。拔下插頭時勿拉拽電源線，且勿用濕手去碰電源線，因為這樣可能會導致短路或電擊。勿將本裝置、家具或其他物件壓在電源線上，或以其他方式擠壓電源線。切勿將電源線打結或和其他的線綁縛。電源線的佈線應防止被人踩在上面。電源線受損可能會導致火災，或造成人員觸電。經常檢查電源線。如果您發現電源線受損，請就近至先鋒公司授權維修中心或銷售商進行更換。

S002_ChH

注意

本產品為第一類雷射產品，但本產品具有高於第一類之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。

請向專業技術人員尋求協助服務。

下列注意標籤需貼於您的機組上。

位置：本機上方

台灣機種

CAUTION : CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN, AVOID EXPOSURE TO THE BEAM.

注意:打開時會有CLASS 3B可見和不可見鑼射輻射，請勿受鑼射束輻射。

VRW2159

其他機種

CAUTION CLASS 35 ISIBLE AND INSIVABLE LASER RADIATION MAXIMEN NOG EXPORES TO THE BEAM. ATTENTION RAJIDATIONS LASER VISIBLES ET INSURABLES DE CLASSE 30 GUAND OUVERT ENTERT OUTST EXPOSITION AU FAESCAL ADVARSEL KLASSE 30 SYNLOG OUSYING LASERSTRALING VEZ ANNAHA, UNOGA LOSSETTELE SE FOR STRALING. VARNING KLASSE 30 SYNLOG OUSYING LASERSTRALING NAR DONNA DIL, AR OPINAC, UNIVK ATT USATTA DIL FOR STRALEN. VORSICHT BEI DEOFNETTER ABDECHUNG ET SICHTBARE UNO UNSICHTBARE LASERSTRALING DE KLASSE 30 IN ORATEN/UNIONEN VORNANEGY. NOTD LEW LASERSTRALING/ASISIEZUM PRECAUCION CHANDO SE ARE YANAYAWADON LASER DE CLASSE 30 ISIBLE E INSIBLE. EVITE LA EXPOSICEN A LOS RAYOS LASER. VARO! KATTASSA OLBT ALTIVA NAYAYALLA JAKNYWATTOMMILLE LUCKON 30 LASERATELLYLE ALA KATO SATIESIER

本產品只適宜一般家庭用途。如果是由於應用在其他非家庭用途(如做為商業用途而長期使用於餐廳中，或者使用於汽車或船中)而導致發生故障並需要修理，在保用期間必須承擔修理費用。 K041_ChH

感謝您購買本台先鋒產品。

請徹底閱讀本操作手冊，以便正確地操作您的產品。在您閱讀完手冊後，請妥為保管以便將來參考之用。

目錄

01 控制與顯示

前面板 6

遙控器 7

顯示幕 9

02 開始操作

家庭劇院音效設置 10

設置聲道音量....11

使用在屏顯示畫面 (OSD) 11

碟片播放....11

基本播放控制....12

恢復播放及最終記憶播放....12

DVD-Video 碟片選單 13

VCD/ 超級 VCD PBC 選單 ..... 13

聆聽收音機....13

改善 FM 接收不良 13

記憶電台 14

收聽預設電台....14

聆聽其他來源 14

設置睡眠定時器 14

03 聆聽您的系統

自動聆聽模式 15

以環繞聲聆聽 15

運用前置環繞聲 15

使用前置環繞聲模式 15

使用加大功率模式 16

以立體聲聆聽 16

以耳機聆聽....16

調整低音及高音 16

使用 SFC 模式 ..... 16

加重低音音量 16

使用 MP3 擴展器 ..... 17

使用聲音強化器模式....17

04 碟片播放功能

碟片掃描 18

慢動作播放 18

格進／格退播放 18

播放 JPEG 幻燈片秀....18

使用「碟片導向」瀏覽DVD或VCD/

超級 VCD 碟片 19

可利用「碟片導向」功能瀏覽

Windows Media Audio™

(WMA)、MP3、MPEG-4 AAC、

DivX 視頻/WMV及 JPEG 等檔案....20

使用播放清單 20

製作播放清單 20

聆聽播放清單 21

清除播放清單上的檔案 21

循環播放碟片某個片段 21

使用重複播放功能....21

使用隨機播放功能....21

建立程序編輯清單....22

程序編輯選單中其他可用的功能 ..... 22

搜索碟片 23

切换字幕 23

切換對白語言／音頻聲道 23

放大畫面 24

切换拍摄角度 24

顯示碟片資訊 24

05 USB 播放

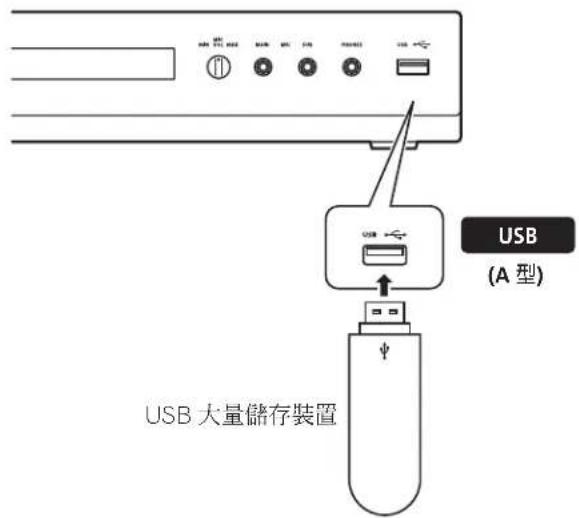

使用 USB 介面.....25

基本播放控制 25

掃描檔案 26

播放 JPEG 幻燈片秀....26

利用「導覽器」瀏覽檔案....26

06 卡拉 OK 伴唱

卡拉 OK 伴唱....27

變更混聲效果 27

變更背景音樂 27

07 「音頻設置」及「視頻調整」選單

「音頻設置」選單 28

音頻 DRC（動態範圍控制）……28

「視頻調整」選單 28

08 「初始設置」選單

使用「初始設置」選單....29

視頻輸出設定值 29

語言設定值 30

顯示幕設定值 31

選項設定值 31

揚聲器設置 31

成人鎖定....31

關於 DivX® VOD 內容 32

揚聲器距離 33

09 其他接線

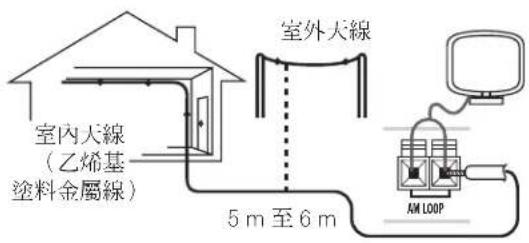

連接外部天線 34

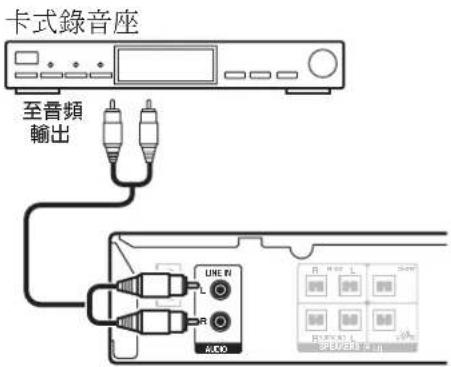

連接輔助音頻設備....34

使用色差視頻輸出連接 35

關於逐行掃描視頻 35

使用 HDMI 連接....35

切換 HDMI 音頻設定值 ..... 36

重新設定 HDMI 連接....36

關於 HDMI....36

10 其他資訊

碟片□内容格式播放相容性 .....37

碟片相容性參照表....37

關於 DVD+R/DVD+RW 相容性....38

關於 DivX. 38

關於 WMV....39

關於 MPEG-4 AAC....39

關於 WMA....39

碟片的使用及維護 39

DVD Video 適用地區 .....40

安裝及保養 40

安装提示 40

清潔讀寫頭時 40

水氣凝結問題 40

搬動系統主機 41

畫面大小及碟片格式 .....41

寬螢幕電視用戶 41

標準電視使用者 41

電視系統設置....42

頻率間距設置....42

關閉展示功能....42

調暗顯示幕亮度....42

故障排除 43

一般問題 43

DVD/CD/VCD 播放器 ..... 44

調諧器....45

USB 連接....45

HDMI 連接.....45

錯誤訊息 46

重新設置系統....47

設定按鍵鎖(Key Lock)....47

使用語言代碼清單 47

語言代碼清單....48

國家□地區代碼清單 48

規格....49

01 (控制與顯示

第1章

控制與顯示

前面板

1 ▲ OPEN/CLOSE

開啓／關閉碟盤。

2 ▶/II DVD/CD

選取 DVD/CD 功能並開始／暫停／恢復播放。

3 ■

停止播放。

4 ▶/II USB

選取 USB 功能並開始／暫停播放。

5 VOLUME +/- 按鍵

6 ⏻ STANDBY/ON

可將系統開機或切成待機狀態。

7 碟盤

8 遥控感應器

9 顯示幕

請參閱下列顯示幕。

可控制伴唱麥克風的音量 MAIN 及 SUB）。

11 PHONES 插孔

接上耳機。

12 USB 介面

連接 USB 裝置播放（請參閱第 25 頁的 USB 播放）。

控制與顯示

遙控器

1 ⏻ STANDBY/ON

可將系統開機或切換成待機狀態。

2 功能選取按鍵

可選取您要聆聽的來源 DVD/CD、TUNER、USB、LINE）。

3 數字鍵、CLEAR、DISPLAY、SLEEP 和 DVD 控制

CLEAR

清除輸入項目。

DISPLAY

可顯示／變更螢幕上顯示的碟片資訊（第24頁）。

SHIFT+SLEEP

按下以設置睡眠定時 （第4頁）。

SHIFT+AUDIO

可選取音頻聲道／對白語言 （第3頁）。

SHIFT+SUBTITLE

可顯示／變更字幕 （第3頁）。

SHIFT+ANGLE

可變更 DVD 多角度場度播放期間的拍攝角度（第24頁）。

SHIFT+ZOOM

可變更畫面放大的倍數 （第4頁）。

4 TOP MENU

可在播放位置上顯示 DVD 碟片的上層選單－此項功能可能和按下 MENU 相同（第 13 頁）。

SHIFT+SETUP

用以進行各種系統及環繞音效設置（第 11、13、14、36、42 及 47 頁）。

5 伴唱、游標按鍵、ENTER 及調諧按鍵

SHIFT+KARAOKE

選擇伴唱的歌聲淡入淡出(第27頁)。

SHIFT+ECHO

可改變伴唱麥克風中迴音的大小（第27頁）。

SHIFT+b/SHIFT+#

可降低／提高 DVD/CD，USB 背景音樂中的音量高低 （第7頁）。

游標按鍵

使用游標按鍵 //←/→ 可導覽在屏顯示畫面及選單。

ENTER

可選取選項或執行命令。

TUNE +/-

可調選收音機。

ST +/-

可選取收聽收音機時想要收聽的預設電台。

01 (控制與顯示

6 HOME MENU

可顯示 （或退出）初始設置、播放模式功能等的在屏顯示選單。

7 音效控制

FRT. SURR/EXT PWR

可將前置環繞聲模式／加大功率模式開啓（第15頁）。

MP3 EXP/V.ENH

切換 MP3 擴展器／聲音強化器模式（第 17 頁）。

SURROUND

選取環繞聲模式 （第5頁）或切換至立體聲播放 （第6頁）。

SOUND

可存取音效選單以調整 SFC 模式、低音及高低等。（第16頁）

8 播放控制

請參閱第 12 頁的基本播放控制、第 18 頁的碟片播放功能及第 25 頁的 USB 播放有關這些控制的說明。

9 TV CONTROL 按鍵

可用於控制先鋒平面電視。

10 SHIFT

按下可存取反白成綠字的控制。

11 ▲ OPEN/CLOSE

開啓／關閉碟盤。

12 PLAYLIST 按鍵

可新增曲目 （播放期間）或選取播放清單（停止播放時）（第20頁）。

13 MENU

按下可顯示 DVD 碟片或 USB 選單或導覽器（第 13 及 26 頁）。

14 RETURN

可返回至前一個選單畫面。

SHIFT+TEST TONE

可輸出測試音調 （用於揚聲器設置） （第 11 頁）。

15 MUTE

可將聲音關閉 （再按即可取消靜音）。

16 VOLUME +/-

可調整音量。

顯示幕

1 DTS

此燈在 DTS 來源播放期間會亮起（第 15 頁）。

2 PRGSVE

色差視頻輸出端子逐行掃描視頻訊號時會亮起（第35頁）。

3 SOUND

SFC 模式、音調控制（高音、低音或重低音）、MP3 擴展器模式、聲音強化器模式起動時會亮起（第 16 及 17 頁）。

4 F.SURR.

選取「加大功率」模式／「前置環繞聲」模式時會亮起（第5頁）。

5 RPT 及 RPT-1

RPT 在重複播放期間會亮起。RPT-1 在重複播放單曲期間會亮起 （第1頁）。

6 PGM

此燈於節日或播放清單播放期間會亮起（第 20 及 22 頁）。

7 調諧器指示燈

⁽¹⁾ — 此燈在接收到廣播時會亮起。

- 此燈在自動立體聲模式期間接收到立體聲 FM 廣播時會亮起。

○ - 此燈在選取 FM 單聲道接收時會亮起。

8 RDM

隨機播放期間會亮起 （第1頁）。

9 kHz/MHz

爲指示字元顯示幕中所顯示的頻率單位（kHz 適用於 AM，MHz 適用於 FM）。

10 字元顯示幕

11

此燈在睡眠定時啟動時會亮起 （第4頁）。

12 ▶

此燈在播放期間會亮起。

13 □□ PL II

此燈在 Dolby Pro Logic II 解碼期間會亮起（第 15 頁）。

14 D D

此燈在播放 Dolby Digital 來源期間會亮起（第 15 頁）。

02 開始操作

第2章

開始操作

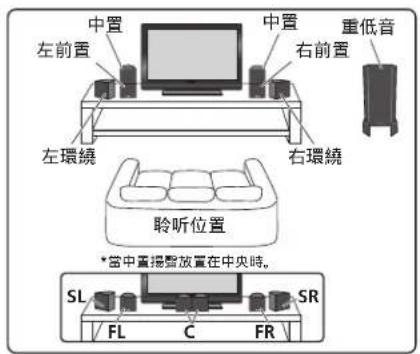

家庭劇院音效設置

請依照下圖方式擺放揚聲器，使其產生最佳環繞音效（請參閱揚聲器安裝指南取得更多關於擺設上的指示）。

- 標準環繞聲設定 - 這是一種能提供最佳

5.1 聲道家庭劇院音效的標準多聲道環繞聲揚聲器設定方式。

HTZ171DVD 型號揚聲器配置 ¹ ：

HTZ270DVD 型號揚聲器配置 ² ：

- 前置環繞聲設定－此種設定方式在無法進行後環繞揚聲器的擺設時，或您希望能避免在聆聽區內佈設過長的揚聲器線時，相當的實用。請使用此設定搭配第15頁的前置環繞聲模式。

HTZ171DVD 型號揚聲器配置 ¹ :

HTZ270DVD 型號揚聲器配置 ² :

在您完成揚聲器的擺設後，請接著參閱下列設置聲道音量，第31頁的揚聲器設置以完成您的環繞音效設置。

附註

1 山於 HTZ170DVD 僅配有一組中置揚聲器，因此請依照上圖 HTZ270DVD 型號揚聲器配置的圖示擺放中置揚聲器。
2 請注意，HTZ272DVD 的環繞揚聲器與前置揚聲器的大小相同。

開始操作

設置聲道音量

設置您主要聆聽位置的相對聲道音量。1

1 按下 SHIFT+TEST TONE。

測試音調會按以下順序輸出（從目前聆聽模式下啟動中的揚聲器）：

• L - 左前置揚聲器
• C - 中置揚聲器
• R - 右前置揚聲器
• SR - 右環繞揚聲器
• SL - 左環繞揚聲器
• SW - 重低音 ²

2 使用 VOLUME+/- 以調整音量至適度的範圍。

3 使用 ↑/↓ 以輪流調整揚聲器的音量。

當坐在主要聆聽位置上，您應該會聽到來自每個揚聲器同樣音量的測試音調。聲道音量範圍為 ±10 dB。

4 在您完成時，按下 ENTER 以退出測試音調設置。

使用在屏顯示畫面 (OSD)

為了使用方便，本系統採用了大量圖形化的在屏顯示畫面 ①SD）。

所有畫面的導覽方式基本上並無不同，請使用↑、↓、←、→變更反白項目，並按下 ENTER 完成選取。3

重要提示

- 整本手冊，「選取」是指使用游標按鍵反白在屏畫面中的項目，再按下 ENTER 之意。

按鍵 按鍵功能

HOME MENU	顯示/退出在屏顯示畫面 (OSD)
←↑↓→	變更反白的選單項目
ENTER	選取反白的選單項目
RETURN	返回主選單不做任何變更

提示

- 在 OSD 畫面下方的按鍵指南可告訴您操作畫面所需使用的按鍵。

碟片播放

播放 DVD、CD、VCD/超級 VCD、DivX 視頻 / WMV 及 WMA/MP3/MPEG-4 AAC 等碟片的基本播放控制，在此均適用。更多的功能會在第 4 章中詳細說明。

1 如果播放器尚未開機，請將它開機。

如果您正在播放含有影像的碟片，請同時將電視機打開並確定設置的是正確的視頻輸入。

附註

1 • 此項僅在選取 DVD/CD 且停止播放時，才能使用。另請確定耳機尚未接上。
- 要調整所聆聽音效來源的整體平衡，請按下 SHIFT+SETUP，使用 /→ 選取 CH LEVEL，然後按下 ENTER。使用
←/→ 切換聲道，再以 ↑/↓ 調整聲道位準。在您完成時，按下 ENTER。
2 山於重低音會產生超低階頻率，因此其音效聽起來會較實際上的音量安靜一些。
3 螢幕保護程序會在系統閒置五分鐘後出現。

02 開始操作

2 按下 ▲ OPEN/CLOSE 以置入碟片。

標籤面朝上置入碟片，利用碟片導槽對準碟片（如果您置入的是雙面 DVD 碟片，置入時請將想要播放的一面朝下）。

3 按下 ▶ （播放）以開始播放。

如果您播放的是 DVD 或 VCD/超級 VCD，便會出現一選單。請參閱第 13 頁的 DVD-Video 碟片選單及 VCD/超級 VCD PBC 選單內容，以熟知導覽的方法。

若是您置入的碟片當中含有 JPEG，則會開始幻燈片秀。與其相關的更多資訊，請參閱第18頁的播放 JPEG 幻燈片秀。

- 若碟片內含 DivX 視頻 /WMV 及其他媒體檔案類型（例如 MP3），首先請從螢畫面（OSD）中選取要播放 DivX 視頻 /WMV 檔案（DivX/WMV）或其他媒體檔案類型（MP3/WMA/JPEG/MPEG-4 AAC）。

4 音量調整。

請使用 VOLUME +/- 來控制音量。

基本播放控制

以下表格所示爲遙控器上用以播放碟片的基本控制。 ¹ 您在第 4 章中可以找到其他的播放功能。

按鍵 按鍵功能

開始／恢復正常播放。 • 如果螢幕上顯示 RESUME 或 LAST MEM 的字樣，則播放作業便會從恢復播放或最後記憶的位置開始 （請參閱下列恢復播放及最終記憶播放）。

暫停／繼續播放碟片。

按鍵 按鍵功能

■	可停止播放或取消恢復播放功能(如果螢幕上顯示RESUME字樣)。
◀◀	按下可開始向後快轉。
▶▶	按下可開始向前快轉。
I◀◀	可跳至目前曲目或章節的開頭,以及前一個曲目/章節。
▶▶I	可跳至下一個曲目或章節。
數字鍵	可用以輸入標題/章節/曲目的編號。按下ENTER按鍵以作出選擇。如果碟片停止,則會從所選標題(DVD)或曲目(CD/VCD/超級VCD)的開頭處開始播放。如果碟片正在播放,則會從所選標題(VR模式DVD-R/-RW)、章節(DVD-Video)或曲目(CD/VCD/超級VCD)的開頭處開始播放。

恢復播放及最終記憶播放

您停止播放碟片時，RESUME 字樣會出現在螢幕中，表示您可以從該點位置來恢復播放。

對於 DVD 及 VCD/超級 VCD 而言，即使退出，播放位置亦會儲存在記憶體裏 ² 下次您置入碟片時，螢幕上即會顯示 LAST MEM 的字樣，同時讓您從此恢復播放。

如果您想要清除恢復播放的位置，請在螢幕上顯示 RESUME 的字樣時，按下 ■（停止）。

附註

1 在您播放某些 DVD 碟片時，您會發現有些播放控制可能無法用來播放碟片中的某些部分。
2 • 「恢復播放」及「最終記憶播放」功能可能不適用某些碟片。
- 對於DVD-Video碟片（除VR模式DVD-R/-RW外），本機可儲存最後五片的播放位置。

DVD-Video 碟片選單

許多 DVD-Video 碟片內含您可以選取想要觀賞內容的選單。

有時，DVD-Video 選單會自動在您開始播放時顯示在螢幕上；其他碟片只會在您按下 MENU 或 TOP MENU 時才會顯示。

按鍵 按鍵功能

TOP MENU	顯示 DVD 碟片的「上層選單」- 此項功能會視碟片而有所不同。
MENU	可顯示 DVD 碟片選單-這會依碟片而有所不同,同時可能與「上層選單」功能相同。
←↑↓→	在畫面上四而移動游標。
ENTER	選取日前選單上的選項。
RETURN	返回前一個顯示的選單畫面。
數字鍵 可選取編有號碼的選單選項(僅適用於某些碟片)。按下 ENTER 按鍵以作出選擇。

VCD/超級 VCD PBC 選單

某些 VCD/ 超級 VCD 具有您可從中選取想要觀賞內容的選單。這些便是 PBC （播放控制）選單。

您可以直接利用數字鍵選取曲目，不用按下▶（播放）按鍵來開始播放，而無須導覽 PBC 選單，便可播放整張 PBC VCD/超級 VCD。

按键 按鍵功能

RETURN	顯示 PBC 選單。
數字鍵	選取編有號碼的選單選項。按下 ENTER 按鍵以作出選擇。
◀◀	顯示前一個選單頁(如果有的話)。
▶▶	顯示下一個選單頁(如果有的話)。

聆聽收音機

調諧器可以接 FM 及 AM 兩種廣播，並讓您能夠將自己愛聽的電台記憶下來，這樣就不必每次在要收聽時還得手動調諧。

1 按下 TUNER 以切換調諧器，然後連續按以選取 AM 或 FM 波段。

螢幕此時會顯示波段及頻率。

2 調選需要的頻率。

這裡有三種調諧模式－手動、自動及高速：

• 手動調諧：連續按TUNE +/- 以改變所顯示的頻率。
• 自動調諧：按住 TUNE +/-，直到所顯示的頻率開始變動為止，然後將按鍵放開。一旦找到下一個電台，調諧器即會停止動作。重複步驟以繼續搜索。
• 高速調諧：按住 TUNE +/-，直到顯示的頻率開始快速變動為止。繼續按住按鍵，直到您找到所需要的頻率。如有必要，可使用手動調諧功能來微調頻率。

改善 FM 接收不良

如果您正在以立體聲收聽 FM 電台，但接收卻很微弱，那麼您可以將它切換成單聲道來改善聲音的品質。

1 調選至 FM 廣播電台，然後按下 SHIFT+SETUP。
2 使用 ↔ 以選擇 FM MODE，然後按下 ENTER。

3 使用 ↑/↓ 以選取 FM MONO，然後按下 ENTER。

調諧器在單聲道接收模式下，單聲道指示燈（○）會亮起。

選取 FM AUTO 以切換回自動立體聲模式 （收聽立體聲廣播時，立體聲指示燈（∞）會亮起）。

02 開始操作

記憶電台

您可儲存多達 30 個預設電台，讓您永遠可以輕輕鬆鬆便能收聽喜愛的電台，而無須每次都要手動調諧。

1 調諧至 AM 或 FM 廣播電台。

對於 FM 波段，可視需要來選取單聲道或自動立體聲的接收方式。此項設定值會連同預設電台一併存。

2 按下 SHIFT+SETUP 並用 ←/→ 選擇「ST.MEM.」，然後按下 ENTER。

3 使用 ↑/↓ 以選取您要收聽的預設電台，然後按下 ENTER。

收聽預設電台

1 確定已選取 TUNER 功能。
2 使用 ST +/- 按鍵以選取一預設電台。

- 您也可以使用數字鍵來選取預設電台。

聆聽其他來源

可將輔助來源 （電視機、衛星接收器等）連接至本機上，透過揚聲器系統播放。與其相關的更多資訊，請參閱第 34 頁的連接輔助音頻設備。

- 要將一USB裝置連接至USB端子上，請參閱第25頁的USB播放。

1 確定外部來源 （電視機、衛星接收器等）已經開機。
2 按下 LINE 以選取來源。
3 如有必要，可開始播放來源。

附註

1 顯示幕在睡眠定時設置好時會變暗。

設置睡眠定時器

睡眠定時器可在您睡著約一小時後將系統關機，您完全無須擔心。1

- 連續按 SHIFT+SLEEP 以選取選項，然後按下 ENTER。

選取下列選項：

• SLP ON — 約在一小時後關機
- SLP OFF — 取消睡眠定時器

在選取 SLP ON 後，您可以再按下 SHIFT+SLEEP 以確認一下剩餘的時間。每條線代表約12分鐘（剩餘時間）：

SLP ---

第3章

聆聽您的系統

自動聆聽模式

自動聆聽模式是聆聽主要控制的各種來源最簡單的方法：自揚聲器的輸出反映出來源題材中的通道。

您可以環繞聲來聆聽立體聲或多聲道來源 ² 環繞聲來自於採用某種 Dolby Pro Logic 解碼模式的立體聲來源。

• 連續按SURROUND以選取一種聆聽模式。1

顯示幕中所出現的選擇會依播放的來源類型而有所不同。

• AUTO - 自動聆聽模式 （如前述）
• DOLBY PL (Dolby Pro Logic) — 可產生 4.1 聲道環繞音效 （適用於雙聲道來源）
  • MOVIE (Dolby Pro Logic II Movie) — Pro Logic II 5.1 聲道環繞音效，特別適合電影來源（可用於任何一種雙聲道來源）
• MUSIC (Dolby Pro Logic II Music) — 可產生 Pro Logic II 5.1 聲道環繞音效，特別適合音樂來源 （適用於雙聲道來源）
• STEREO — 請參閱下列 以立體聲聆聽的說明

運用前置環繞聲

選取 DVD/CD 或 USB 作爲輸入來源並如第 10 頁的家庭劇院音效設置 中所述使用前環繞揚聲器設定時，前置環繞聲模式和加大功率模式發揮作用。

• 連續按 FRT. SURR/EXT PWR 以選取「前置環繞聲」模式。

• FRT. SURR — 可用於提供豐富的環繞音效。
• EXT POWER — 從環繞揚聲器輸出立體聲音效 （若為多聲道來源，向下混合立體音效），以獲得強大的立體聲效果。
• OFF — 可將前置環繞聲模式／加大功率模式關閉。

使用前置環繞聲模式

環繞揚聲器應擺放在前置揚聲器的旁邊並面向（大約60°）牆壁。

圖示者為 HTZ171DVD 型號：

附註

1 若來源為 Dolby Digital 或 DTS，則前面板顯示幕中的相對指示燈會亮起。
2 注意需將輸入來源切換至 DVD/CD 或 USB，才能進行多聲道播放。

03 聆聽您的系統

使用加大功率模式

「加大功率」模式為採用第10頁的家庭劇院音效設置中的前置環繞聲設定方式，但環繞揚聲器及中置揚聲器應指向與前置揚聲器相同的方向（朝向聆聽位置） ¹ 。

圖示者為 HTZ171DVD 型號：

以立體聲聆聽

您可以在立體聲音效下聆聽任何一種來源—立體聲或多聲道。在播放多聲道來源時，所有聲道會經縮混後傳送至前置左／右揚聲器及重低音之中。

• 連續按下 SURROUND 直到顯示幕中出現 STEREO 的字樣為止。

以耳機聆聽

在接上耳機時，只有 STEREO 模式可以使用。2

調整低音及高音

使用低音及高音控制可调整全面的音調。

1 按下 SOUND。
2 使用 ←/→ 以選取 「低音」或 「高音」，然後按下 ENTER。
3 使用 ↑/↓ 調整聲音，然後按下 ENTER 確認。

使用 SFC 模式

SFC （音場控制）模式可以適用於任何的多聲道或立體聲來源，以提供各式其他的環繞聲效果。

1 按下 SOUND。
2 使用 ↔ 以選取 SFC MODE，然後按下 ENTER。
3 按下 ↑/↓，然後按下 ENTER 以選取 SFC 音效模式。

請選取 OFF（關）、LIVE（現場演奏）HALL（音樂廳）POP（流行樂）ROCK（搖滾樂）、DRAMA（戲劇）或 ACTION（動作）。

加重低音音量

本機共有二種低音模式，您可用來增強來源中的低音音量。

1 按下 SOUND。
2 使用 ↔ 以選取 BASSMODE，然後按下 ENTER。
3 使用 ↑/↓ 調整聲音，然後按下 ENTER 確認。

選取 OFF（關），MUSIC（音樂）或 CINEMA（劇院）。

附註

1．當開啓 「加大功率」模式，多數音效功能使無法使用。如果您在加大功率模式啟動時試著使用受到限制的功能，那麼顯示幕將會短暫閃爍 EXTRAPWR 的訊息。

- 請注意，使用耳機時，使無法使用「加大功率」模式。如果在接上耳機時按下 FRT. SURR/EXT PWR，前面板顯示 CANNOT（無法運作）錯誤訊息。

• 加大功率模式開啓時，請確實按照安裝指南所述，才能產生最佳的音效。
• 加大功率模式關閉時，聆聽模式會自動設定為 AUTO。

2 在您拔下耳機時，即會恢復成先前的環繞聲設定模式。

聆聽您的系統

使用 MP3 擴展器

重現壓縮音樂的美聲 MP3、WMA、MPG-4 AAC）。

- 重複按 MP3 EXP/V.ENH 選擇 MP3 EXP。 ¹

使用聲音強化器模式

此模式可用於聆聽電影或對白中的台詞。

- 重複按 MP3 EXP/V.ENH 選擇 VOICE.E 。 ²

附註

1 • 不適用於 HTZ171DVD 機種 — 此模式僅對雙聲道來源有效。
- 開啓此設定時，SFC 模式關閉。
2·開啓此設定時，SFC 模式關閉。
- 不適用於 HTZ171DVD 機種 — 僅適用於多聲道的 DVD 碟片。

第4章

碟片播放功能

重要提示

• 即使某些功能的實際操作會因置入的碟片種類而有些許上的差異，本章所涵蓋的許多功能仍可適用於 DVD 碟片、VCD/超級 VCD、CD、DivX 視頻/WMV 以及 WMA/MP3/MPEG-4 AAC/JPEG 碟片。
• 有些 DVD 會限制某些功能（例如隨機或重複播放）對碟片的部分或全部的使用。這並不是故障。
• 在播放VCD/超級VCD時，某些功能在PBC播放期間並不適用。如果您想要使用這些功能，請使用數字鍵選取曲目來開始碟片的播放。

碟片掃描

您可以各種的速度向前或向後快速掃描碟片。1

- 播放期間，按下 ◀◀ 或 ▶▶ 以開始掃描。 連續按下以增加掃描速度 （如在屏顯示）。

- 要恢復播放，按下 ▶（播放）按鍵。 ²

慢動作播放

您可以四種慢動作速度來播放 DVD、VCD/超級 VCD 及 DivX 視頻 /WMV。DVD 碟片還可以反向慢動作播放。

1 播放期間，按下Ⅱ（暫停）按鍵。
2 按住 ◀/◄◄ 或 ||►/► 按鍵，直到開始慢動作播放為止。

連續按以變更慢動作播放速度（如在屏顯示）。

- 要恢復播放，按下▶（播放）按鍵。 ²

格進／格退播放

您可以逐格向前或後退的方式播放 DVD 碟片。對於 VCD/超級 VCD 及 DivX 視頻 /WMV，您只可以使用格進播放。

1 播放期間，按下Ⅱ（暫停）按鍵。

2 按下 ◀/◄◄ 或 ►/► 按鍵以後退或前進的方式一次一格播放。

- 要恢復播放，按下▶（播放）按鍵。 ²

播放 JPEG 幻燈片秀

在置入內含 JPEG 圖片的碟片後，請按下 ▶ 以開始從碟片上的第一個資料夾／圖片開始幻燈片秀。 ³ 本機會按字母順序來顯示每一個資料夾中的圖片。

- 若該裝置內含有 WMA/MP3/MPEG-4 AAC 檔案，則幻燈片秀及音頻檔案會不斷重複播放。音頻播放期間，您仍然可以使用跳過（◀◀/▶▶）、掃描◀/▶▶）及暫停Ⅱ）等各項功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

附註

1 DivX 視頻 AVMV 碟片僅適用一種速度。

2 • 視碟片而定，正常的播放會在讀取到 DVD 碟片上新的章節時，自動恢復。
- 對於 PBC 模式中的 VCD/ 超級 VCD 以及 WMA/MP3/MPEG-4 ACC 曲目 （限「掃描模式」中），到達曲日的開頭或結尾時將恢復正常播放。
3 • 本機將一份檔案載入的時間會隨著檔案容量愈大而增加。
- 一張碟片可包含多達 299 個資料夾及 648 個合併的資料夾與檔案。

碟片播放功能

幻燈片秀播放時：

按鍵 按鍵功能

||	可暫停幻燈片秀(或音頻)的播放;再按時可再度開始播放。
|◀◀	可跳至前一張圖片(或音頻檔案的音頻播放)。
▶▶|	可跳至下一張圖片(或音頻檔案的音頻播放)。
←/→/↑/↓	可暫停幻燈片秀的播放,並旋轉/翻動所顯示的圖片(按下▶(播放)按鍵以再度開始播放幻燈片秀)。
SHIFT+ZOOM	可暫停幻燈片秀的播放,並將圖片放大。再按時可切換1倍、2倍及4倍的放大倍數(按下▶(播放)按鍵以再度開始播放幻燈片秀)。
MENU	可顯示「碟片導向」畫面(參閱以下說明)。

使用「碟片導向」瀏覽 DVD 或 VCD/超級 VCD 碟片

使用「碟片導向」可瀏覽整張 DVD 或 VCD/超級 VCD 碟片的內容，找到您想要播放的部分。

1 播放期間，按下 HOME MENU 並從在屏選單中選取「碟片導向」。

2 選擇檢視選項。

可以使用的選項視置入的碟片種類及是否要播放碟片而定，然而仍包含：

• 標題 - 指 DVD-Video 碟片中的標題。
• 章節 — 指 DVD-Video 碟片目前標題中的章節。
• 曲目 - 指 VCD/超級 VCD 碟片中的曲目。
• 時間－指 VCD/超級 VCD 碟片中每 10 分鐘一個的縮圖。
• Original: 標題 — 指 VR 模式 DVD-R/-RW 碟片中的原始標題。
• Playlist: 標題 — 指VR模式 DVD-R/-RW碟片當中的播放清單標題。
• Original: 時間 — 指原始內容中每 10 分鐘一個的縮圖。
• Playlist: 時間 — 指播放清單中每 10 分鐘一個的縮圖。

整個螢幕畫面前後一次最多可接連顯示六張縮圖影像。要顯示前一組／下一組六張縮圖，按下|◀◀/▶▶|。

3 選取您要播放的縮圖影像。

您可使用 ↑/↓/←/→ 及 ENTER 選取縮圖，或數字鍵。

要使用數字鍵選取時，請輸入兩位數字，然後按下 ENTER。

04 碟片播放功能

可利用「碟片導向」功能瀏覽 Windows Media Audio™

(WMA)、MP3、MPEG-4 AAC、DivX 視頻 /WMV 及 JPEG 等檔案

使用「碟片導向」按照檔名尋找一特定的檔案或資料夾。

1 按下 HOME MENU 並從在屏顯示選單中選取「碟片導向」。

2 使用 //←/→ 及 ENTER 來瀏覽。

使用 ↑/↓ 可上下移動資料夾／檔案清單。

使用 ← 以回到根資料夾。1

使用 ENTER 或 → 可開啓一反白的資料夾。

- 當反白 JPEG 檔案，便有一縮圖影像顯示在螢幕右側。

3 要播放反白的曲目或 DivX 視頻 /WMV 檔案或顯示反白的 JPEG 檔案時，可按下 ENTER。

- 當已選取 WMA/MP3/MPEG-4 AAC 或 DivX 視頻 /WMV 檔案，則會自該檔案開始播放到整個資料夾結束為止。

- 當選取了 JPEG 檔案，幻燈片秀即會開始並從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

- 在聆聽 WMA/MP3/MPEG-4 AAC 的播放時，也可以同時播放 JPEG 幻燈片秀。只需選取想要聆聽的音頻檔案，再選取想要播放幻燈片秀的 JPEG 檔案即可。此時幻燈片秀及音頻檔案會同時不斷重複播放。各項播放控制僅適用於 JPEG 幻燈片秀。

- 要播放整張碟片而不是只有目前資料夾的內容，請先退出「碟片導向」，然後使用▶（播放）按鍵來開始播放。

使用播放清單

配合此項功能，您可以將含有 WMA、MP3、MPEG-4 AAC 及 JPEG 檔案的碟片，製作成三份播放清單（每份0個檔案）。由於本機會記住最後十張置入碟片的所有播放清單，這在您想要快速且輕鬆地整理大量的檔案時，相當有用。 ²

製作播放清單

1 在碟片停止時，按下 HOME MENU 並從在屏顯示選單上選取「碟片導向」。

2 選取想要加到播放清單上的檔案。

若不知道怎麼做，請參閱上述可利用「碟片導向」功能瀏覽 Windows Media Audio™ (WMA)、MP3、MPEG-4 AAC、DivX 視頻 / WMV 及 JPEG 等檔案。

3 按下 PLAYLIST 1、2 或 3。

此時檔案會加到所選取的播放清單上。

附註

1 您也可以進入最上層的「..」資料夾，然後按下 ENTER 來完成此項動作。

2 該碟片必須置入才能播放在播放清單當中的檔案。

碟片播放功能

4 重複步驟 2 及 3，直到整個操作完成。

提示

- 要在沒有在屏顯示畫面的情況下加入檔案，只需在正常播放所需檔案期間按下 PLAYLIST 1、2 或 3 即可 （除在播放音頻的同時，又播放 JPEG 幻燈片秀外）。

聆聽播放清單

- 播放停止時，按下 PLAYLIST1、2 或 3。 播放期間，前面板顯示幕中的 PGM 指示燈會起。若未設定任何播放清單，則顯示幕中會顯示 NO LIST。

- 若播放清單內含有 JPEG 及音頻兩種檔案，則會開始播放幻燈片秀及音頻檔案。

清除播放清單上的檔案

1 開始播放您的播放清單。

2 從「碟片導向」畫面上，反白想從播放清單上清除的檔案並按下 CLEAR。

循環播放碟片某個片段

「A-B重複」功能可讓您指定一曲目（CD、VCD/超級VCD）或一標題（DVD）中的兩點（A及B），來一直不斷地循環播放。

1 播放期間，按下 HOME MENU 並選取「播放模式」。

播放模式

2 選取「A-B重複」。

3 在「A（開始點）」上按下ENTER以設置循環播放的開始點。

4 在「B（結束點）」上按下ENTER以設置循環播放的結束點。

在按下 ENTER 後，播放作業會跳回至開始點，然後開始循環播放。

5 要恢復正常播放，請選取「關」。

使用重複播放功能

除了各種的重複播放選項外，也可以將重複播放同程序播放一起使用（請參閱第2頁的建立程序編輯清單）。

1 播放期間，按下 HOME MENU 並選取「播放模式」。

2 選取「重複」，然後選取重複播放選項 ¹ 如果程序播放功能啟動，可選取重複播放程式來重複播放程序編輯清單，或選取關閉重複播放取消重複播放。

• 播放 DVD 碟片時，可選取重複播放標題或重複播放章。
• 播放CD及VCD/超級VCD時，可選取重複播放單碟或重複播放曲目。
• 對於DivX視頻/WMV碟片，可選取重複播放標題（或是關閉重複播放）。

使用隨機播放功能

可使用此項功能以隨意的順序來播放標題或章節（DVD-Video）或曲目 CD 和 VCD/超級 VCD）。 ²

1 播放期間，按下 HOME MENU 並選取「播放模式」。

附註

1 WMA/MP3/MPEG-4 AAC 碟片無法使用重複播放。
2. 您可以在碟片播放或停止的同時，設置隨機存取的選項。然而，您無法將隨機播放搭配程序播放一起使用。
- 您不能使用隨機播放來播放 VR 格式 DVD-R/-RW 碟片、WMA/MP3/MPEG-4 AAC 碟片、DivX 視頻 /WMV 碟片，或在 DVD 碟片選單已顯示的情況下使用。

04 碟片播放功能

2 選取「隨機」，然後選取一選項。

• 播放 DVD 碟片時，可選取隨機播放標題或隨機播放章。
• 播放CD及VCD/超級VCD時，可選取開或關以開啓或關閉隨機播放功能。

提示

- 隨機播放期間使用以下控制功能：

按鍵	按鍵功能
▶▶	隨機播放下選取一新的曲目/標題/章節。
◀◀	可返回至目前曲目/標題/章節的開頭;再按時可隨機選取其他的曲目/標題/章節。

- 隨機播放會繼續執行，直到您從隨機播放選單選項中選取了隨機播放關閉為止。

建立程序編輯清單

本項功能可讓您編輯碟片上標題／章節／曲目的播放順序程序。1

1 播放期間，按下 HOME MENU 並選取「播放模式」。

2 選取 「程序編輯」然後從程序編輯選項清單中選取 「編序創建／編輯」。

3 使用 ↑/↓/↔/→ 及 ENTER 以選取一標題、章節或曲目作為目前在節目清單中的步驟。

對於 DVD 碟片，您還可以增加標題或是章節。

- 對於 CD 或 VCD/超級 VCD，可選取曲目加到程序編輯清單之中。

在按下 ENTER 選取標題／章節／曲目後，編序步驟編號會自動向下移動一位。

4 請重複步驟 3 以建立一編序列表。

一份編序列表中可包含多達 24 個編序步驟。

• 您只需將您想顯示新編序步驟的位置加以反白再輸入標題／章節／曲目編號，便可插入編序步驟。
• 要刪除編序步驟，請將其反白後按下CLEAR即可。

5 要播放編序列表，請按下▶（播放）按鍵。

程序編輯清單會繼續存在，直到您關閉程序播放（參閱以下說明）、刪除程序編輯清單（參閱以下說明），退出碟片或關機為止。

提示

- 程序播放期間使用以下控制功能：

按鍵 按鍵功能
HOME MENU	可儲存程序編輯清單並退出但不播放。
▶▶I	可跳至程序編輯清單中的下一個編序步驟。

程序編輯選單中其他可用的功能

在程序編輯選單中尚有除了編序創建／編輯以外的其他選項。

• 編序播放開始 — 可開始播放儲存的程序編輯清單
• 編序播放停止 — 可關閉程序播放，但不會刪除程序編輯清單
• 編序刪除 - 可刪除程序編輯清單並關閉程序播放

附註

1 VR 格式的 DVD-R/-RW 碟片、WMA/MP3/MPEG-4 AAC 碟片、DivX 視頻/WMV 碟片或 DVD 碟片選單顯示時，無法使用程序播放功能。

搜索碟片

您可以按標題或章節編號，或按時間來搜索DVD碟片；CD及VCD/超級VCD可按曲目編號或時間；DivX視頻/WMV碟片則可按時間來搜索。

1 按下 HOME MENU 並選取「播放模式」。

2 選取「搜索模式」。

所呈現的搜索選項會視置入的碟片種類而定。

3 選取搜索模式。

- 碟片必須按序播放以便使用時間搜索功能。

4 使用數字鍵輸入標題、章節或曲目編號，或時間。

- 使用時間搜索時，請按照您想要恢復播放的位置來輸入目前播放標題（DVD/DivX 視頻 /WMV）或曲目 (D/VCD/ 超級 VCD) 的分鐘數及秒數。例如，按下 4、5、0、0 即會從碟片上的第 45 分鐘位置開始播放。想要輸入 1 小時、20 分鐘又 30 秒時，可按下 8、0、3、0。

5 按下 ENTER 開始播放。

切换字幕

某些 DVD 碟片及 DivX 視頻碟片擁有一種以上語言的字幕；在碟片包裝上會清楚告訴您可以使用的字幕語言種類。您可以在播放期間來切換字幕語言。 ¹

- 連續按下 SHIFT+SUBTITLE 以選取一種字幕選項。

- 要設置字幕的喜好設定，請參閱第30頁的語言設定值。

- 更多關於 DivX 字幕的資訊，請參閱第 38 頁的顯示 DivX 字幕檔案。

切換對白語言／音頻聲道

在播放錄有兩種以上語言對白內容，或錄有雙單聲道音效的碟片時 ² ，您可以在播放期間來切換這些功能。 ³

- 連續按下 SHIFT+AUDIO 以選取一種對白語言選項。

- 要設置對白語言的喜好設定，請參閱第 30 頁的語言設定值。

附註

1 某些碟片僅允許您從碟片選單中來改變字幕語言。按下 TOP MENU 或 MENU 即可進入選單。
2 某些超級 VCD 錄有兩種音軌。在播放這些碟片時，您可以切換這兩種音軌，以及每個音軌獨有的聲道。
3 某些碟片僅允許您從碟片選單中來改變對白語言。按下 TOP MENU 或 MENU 即可進入選單。

04 碟片播放功能

放大畫面

使用放大功能，您可以在觀賞 DVD、DivX 視頻 /WMV 標題或 VCD/超級 VCD，或播放 JPEG 碟片時，將畫面某個部位放大 2 倍或 4 倍。

1 播放期間，按下 SHIFT+ZOOM 以選取放大的倍數 （正常 2x 或 4x）。
2 使用 //←/→ 來變更縮放區域。

您可以在播放期間自由切換放大倍數，以及放大區域。 ¹

切换拍摄角度

某些DVD碟片錄有兩種以上角度拍攝而成的場景一請參閱碟片包裝上的詳細說明。

在播放多角度場景時，屏幕上會出現的圖示（您也可以選擇將它關閉－請參閱第31頁的顯示幕設定值）。

- 播放期間（或暫停時），按SHIFT+ANGLE以切換角度。

顯示碟片資訊

播放期間，可將各種曲目、章節及標題的資訊顯示在屏幕上。

- 要顯示／切換／隱藏顯示的資訊，可連續按下 DISPLAY。

有限的碟片資訊亦會出現前面板的螢幕中。按下 DISPLAY 以變更所顯示的資訊。

附註

1 • 山於 DVD、VCD/ 超級 VCD、DivX 視頻 /WMV 標題及 JPEG 圖片只有固定的解析度，因此畫質特別在放大倍時會有失真的情形。這並不是故障。
- 如果畫面上方的導向方塊消失，可按下 SHIFT+ZOOM 再將它顯示在螢幕上。

第5章

USB 播放

使用 USB 介面

利用本機前面的 USB 介面就可以聆聽雙聲道音頻 ¹ 並觀看 JPEG 檔案。按下圖方式連接一 USB 大量儲存裝置 ² 。

1 開啓播放器後，按下USB。

確定電視機已開並設定為正確的視頻輸入。

2 連接您的 USB 裝置。

USB 端子的位置就在前面板上。

3 按下▶（播放）以開始播放。

若是您的 USB 裝置當中含有 JPEG，則會開始幻燈片秀。與其相關的更多資訊，請參閱第26頁的播放 JPEG 幻燈片秀。

- 確定在脫離時（或系統在待機狀態下），前面板顯示幕上顯示 USB DATA。

重要提示

若顯示幕中的 USB ERR 訊息指示燈亮起，則表示該 USB 裝置的電源需求對於本機來說太高，或該裝置不相容。請嘗試以下方法：

• 關閉播放器，然後再開啓。
• 重新在播放器關閉時將 USB 裝置接上。
• 選取其他輸入來源（如 DVD/CD），然後回頭選取 USB。
• 使用原廠專用的 AC 電源變壓器（隨裝置附贈）供應 USB 電源。

若上述方式無法解決問題，則應該是您的 USB 裝置不相容。

基本播放控制

下表為說明遙控器在 USB 播放方面所使用的一些基本控制。

按鍵	按鍵功能
▶	開始正常播放。
||	暫停/解除暫停播放。
■	停止播放。
◀◀	按下可開始向後快轉。
▶▶	按下可開始向前快轉。
|◀◀	可跳至目前播放檔案的最前面位置,再跳至前一個檔案。
▶▶|	可跳至下一個檔案。

附註

1 這包括 WMA/MP3/MPEG-4 AAC 檔案（除含防拷內容或限制播放內容的檔案外）的播放。

2 • 相容的 USB 裝置包括屬於 FAT16/32 格式的磁碟機、可攜式快閃記憶體（特殊隨身碟）及數位音頻播放器（MP3 播放器）。本機不能連接至個人電腦上進行 USB 播放。

• 先鋒概不保證所有 USB 大量儲存裝置的相容性（操作及／或匯流排電源），亦不承擔連接至本機時可能造成資料遺失的相關責任。
• 資料含量很大時，系統會需要較長的時間來讀取 USB 裝置的內容。

05 USB 播放

掃描檔案

您可以各種的速度向前或向後快速掃描碟片。

- 播放期間，按下 ◀◀ 或 ▶▶ 以開始掃描。

連續按下以增加掃描速度 （如在屏顯示）。

- 要恢復播放，按下 ▶（播放）按鍵。 ¹

播放 JPEG 幻燈片秀

按下▶可開始從第一個資料夾／圖片開始幻燈片秀。 ² 每個資料夾中的圖片會依序顯示。

- 若該裝置內含有 WMA/MP3/MPEG-4 AAC 檔案，則幻燈片秀及音頻檔案會不斷重複播放。音頻播放期間，您仍然可以使用跳過（◀◀/▶▶）、掃描◀/▶▶）及暫停（Ⅱ）等各項功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

幻燈片秀播放時：

按鍵 按鍵功能

II	可暫停幻燈片秀(或音頻)的播放;再按時可再度開始播放。
|◀◀	可跳至前一張圖片(或音頻檔案的音頻播放)。
▶▶|	可跳至下一張圖片(或音頻檔案的音頻播放)。
←/→/↑/↓	可暫停幻燈片秀並旋轉/翻轉目前的圖片(按▶(播放)按鍵可重新開始幻燈片秀)。
SHIFT+ZOOM	可暫停幻燈片秀的播放,並將圖片放大。再按時可切換1倍、2倍及4倍的放大倍數(按下▶(播放)按鍵以再度開始播放幻燈片秀)。

按鍵 按鍵功能

MENU	可顯示「導覽器」畫面(參閱以下說明)。

利用「導覽器」瀏覽檔案

使用「導覽器」按名稱搜索VMA、MP3、MPEG-4 AAC及JPEG檔案或資料夾。 ³

1 按下 MENU。

2 使用 //←/→ 及 ENTER 來瀏覽。

使用 ↑/↓ 上／下移動資料夾／檔案清單。

使用 ← 以回到根資料夾。⁴

使用 ENTER 或 → 可開啓一反白的資料夾。

- 當反白 JPEG 檔案，便有一縮圖影像顯示在螢幕右側。

3 要播放反白的曲目或顯示反白的 JPEG 檔案，請按下 ENTER。

• 常已選取WMA/MP3/MPEG-4 AAC檔案，則會自該檔案開始播放到整個資料夾結束為止。
• 當選取了 JPEG 檔案，幻燈片秀即會開始並從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

• 在聆聽 WMA/MP3/MPEG-4 AAC 的播放時，也可以同時播放 JPEG 幻燈片秀。只需選取想要聆聽的音頻檔案，再選取想要播放幻燈片秀的 JPEG 檔案即可。此時幻燈片秀及音頻檔案會同時不斷重複播放。各項播放控制僅適用於 JPEG 幻燈片秀。
• 欲播放的不僅是目前的資料夾而是全部的內容時，請退出「導覽器」並使用
  ▶（播放）按鍵。

附註

1 如為 WMA/MP3/MPEG-4 AAC 曲日，則會自動從該曲日的最終或最前位置自動恢復播放。
2 • 本機將一份檔案載入的時間會隨著檔案容量愈大而增加。
- USB裝置可容納多達 299 個資料夾，以及 648 個合併的資料夾及檔案。
3 有些數位音頻播放器在顯示檔案名稱時可能會不正確。
4 您也可以進入最上層的 [.] 資料夾，然後按下 ENTER 來完成此項動作。

第6章

卡拉 OK 伴唱

卡拉 OK 伴唱

使用伴唱功能，您可以將麥克風插上後，將自己的聲音溶入背景音樂當中。 ¹ 您可以選擇來自CD、DVD、VCD或USB裝置等音源的背景音樂。請調整麥克風與背景相對的音量。

1 設置 MIC VOL 鈕 （前面板）至最低音量。
2 插入麥克風。

如果只有使用一隻麥克風，請將它插上 MIC (MAIN) 插孔。MIC (SUB) 插孔只能在有接上 MIC (MAIN) 的情況下才能使用。

- 如果麥克風上有開關，請撥至開的位置。

3 置入有伴唱背景音樂的碟片。

您也可以利用 USB 裝置的曲目作為背景音樂的來源媒體。

4 調整 KARAOKE 模式設定。

- 按SHIFT+KARAOKE可開啓或關閉碟片（左右置聲道有人聲）的KARAOKE模式：

KARAOKE（人聲消音）—背景音樂中的人聲有部分會消音。

OFF（預設值）—可將伴唱模式關閉。

- 按 SHIFT+AUDIO 可切換碟片（僅單聲道有人聲曲目）的音頻聲道（除資料碟片和 USB 來源外）：

Left — 僅左聲道。用於右聲道中錄製有人聲道的曲目。

Right — 僅右聲道。用於左聲道中錄製有人聲道的曲目。

STEREO — 可將伴唱模式關閉。

5 播放背景音樂。

6 調整 MIC VOL 旋鈕至您想要的聲音。

爲避免產生惱人的回饋信號，請確定您沒有將麥克風朝向揚聲器。 ²

變更混聲效果

在麥克風混聲中加入一些效果有時可以改善整體聲音的感覺。 ³ 您可以選擇三種迴音位準。

- 要在麥克風中加入效果，請按下 SHIFT+ECHO。

連續按下以切換 Level 1 至 Level 3 及關閉。

變更背景音樂

您可能需要降低或提高背景音樂的音量以配合您的聲音。 ⁴

- 按下 SHIFT+b 或 SHIFT+# 以降低或提高背景音樂的音量高低。

附註

1 • 這些功能只有在接上麥克風時才可使用。如果您嘗試在未接上麥克風時使用 SHIFT+KARAOKE、SHIFT+ECHO、SHIFT+b 或 SHIFT+#，則螢幕會顯示 NO MIC（未接上麥克風）訊息。另請注意，在播放 DVD 的期間，當您接上麥克風時，聲音設定自動切換成 STEREO 播放，並將多聲道來源縮混成 2.1 聲道。
- 這些功能只能搭配 DVD/CD 或 USB 輸入功能使用
2 視麥克風音量而定，碟片的聲音可能會失真。如果發生此種情形，請將音量調低。
3 插入麥克風時，無法調整 SFC 模式、音調控制 （低音、高音和低音加重）、加大功率模式、前置環繞聲模式 MP3 擴展器模式或聲音強化器模式。
4 此功能與 DTS 訊號不相容。

第7章

「音頻設置」及

「音頻設置」選單

「音頻設置」選單可提供調整碟片聲音的功能。

1 按下 HOME MENU 並從在屏顯示畫面選取「音頻設置」。

2 使用 ↑/↓/←/→ 及 ENTER 來選取及變更設定值。

音頻 DRC （動態範圍控制）

- 設置：高、中、低、關（預設值）

在以低音量觀賞 Dolby Digital DVD 時，很容易完全失去較靜的聲音－包括一些對白在內。將音頻 DRC（動態範圍控制）啟動可有助於突顯較輕的聲音，同時有效控制較重的聲音。

所聽到聲音的差別，視您聆聽的媒體內容而定。如果媒體內容在音量上沒有太多變化，那您便不會注意有何不同。1

「視頻調整」選單

從「視頻調整」的功能畫面中，您可以調整能影響影像呈現的設定值。

「視頻調整」選單

1 按下 HOME MENU 並從在屏顯示畫面中選取「視頻調整」。

2 使用 //←/→ 及 ENTER 來完成設定值。

• 銳度－可調整畫面邊緣的銳利度（精細、標準、柔和）
• 亮度—可調整整體呈現的亮度 (-20 至 +20)
• 對比度－可調整亮與暗之間的對比呈現 (-16 至 +16)
  • 伽瑪—可調整影像的「暖度」（高、中、低、關）
• 色調－可調整紅／綠平衡（綠色9至紅色9）
• 色度等級 - 可調色彩呈現的飽和度 (-9 至 +9)

使用 ↔ / → 來調整亮度、對比度、色調及色度等級等設定值。

3 按下 ENTER 以返回 「視頻調整」功能畫面，或按下 HOME MENU 退出功能畫面。

附註

1 音頻 DRC 僅對 Dolby Digital 音頻來源能發揮效用。

第8章

「初始設置」選單

使用「初始設置」選單

「初始設置」選單提供音頻及視頻輸出設定值、成人鎖定，以及顯示設定值等。

如果選項呈現淡出的灰色，則表示此時無法接受變更。此種情形通常是因爲碟片正在播放的緣故。請停止碟片的播放，再變更設定值。

1 按下 DVD/CD。

2 停止播放時，按下 HOME MENU 並選取「初始設置」。

初始設置

3 使用 ↑/↓/←/→ 及 ENTER 以選取想要設定的設定值及選項。

所有設定值及選項將會在後續的內容中詳加說明。 ¹

視頻輸出設定值

設定值	選項	說明
電視機屏幕(另請參閱第41頁的畫面大小及碟片格式。)	4:3 (Letter Box)	如果您使用的是傳統4:3電視機時,需設置此項。寬螢幕電影在播放時,上下兩側會有黑色條邊。
	4:3 (Pan & Scan)	如果您使用的是傳統4:3電視機時,需設置此項。寬螢幕電影在播放時會裁掉左右兩側一部分,以利填滿整個螢幕。
	16:9 (Wide)	如果您使用的是寬螢幕電視機時,需設置此項。
	16:9 (Compressed)	如果您使用的是寬螢幕電視機時,需設置此項。播放4:3的內容時,畫面其中一側將顯示黑色條邊。2
色差視頻輸出(另請參閱第35頁的使用色差視頻輸出連接。)	隔行掃描 您的電視機若不適用於逐行掃描視頻時,需設置此項。
	逐行掃描	您的電視機如果適用於逐行掃描視頻時,需設置此項(請參閱您電視機操作手冊中的詳細說明)。再按一次ENTER確認(或按下RETURN取消設置)。請注意,逐行掃描視頻僅可經由色差視頻插孔輸出。

附註

1·在表中，預設值會以粗體字顯示；其他的設定值則會以斜體字顯示在螢幕上。
- 某些設定值，像是電視機屏幕、對白語言及字幕語言可能對 DVD 碟片並不只效用。通常這些設定值亦可從 DVD 的碟片選單中來完成設置。
- HDMI 解析度與 HDMI 色彩設定值只有在您利用 HDMI 接頭將本播放器連接至 HDMI 相容設備時，才有必要進行設定。2 當您經山 HDMI 連接方式、並將 HDMI 解析度設為 1920x1080p、1920x1080i 或 1280x720p 時，才能使用此設定。使用此設定值時，您只能使用 HDMI 連接方式。

「初始設置」選單

設定值 選項 說明
HDMI 解析度*(請參閱第35頁的使用 HDMI 連接。)*預設值會配合電視格式(PAL/NTSC)改變。	1920x1080p	若電視機支援 1920 x 1080 畫素逐行掃描,則請設定此項。
	1920x1080i	若電視機支援 1920 x 1080 畫素隔行掃描,則請設定此項。
	1280x720p	若電視機支援 1280 x 720 畫素逐行掃描,則請設定此項。
	720x480p (NTSC)/720x576p (PAL)	若電視機支援 720 x 480 (NTSC)/720 x 576 (PAL) 畫素逐行掃描,請設定此項。
	720x480i (NTSC)/720x576i (PAL)	若電視機支援 720 x 480 (NTSC)/720 x 576 (PAL) 畫素隔行掃描,請設定此項。
HDMI 色彩*(請參閱第35頁的使用 HDMI 連接。)*預設值會視連接的設備改變。	進階 RGB	色彩微弱時,可提供更亮麗的色彩及更深的黑色(此預設值適用於 HDMI 相容的 DVI 設備)。
	RGB	使用「進除RGB」設定值時,若色彩太過飽滿,請設定此項。
	色差	可輸出 8-bit 的色差視頻格式(此預設值適用於 HDMI 相容設備)。

語言設定値

設定值 選項 說明
對白語言 英語/		英語 (台灣機種)	如果碟片上錄有漢語的音軌,即會播放。
		同顯示的語言/ 漢語 (台灣機種)	如果選取了碟片上語言 (或語適用於台灣機種),即會播放。
		其他語言	選取所顯示以外的語言 (請參閱第47頁的使用語言代碼清單)。
字幕語言 英語/		英語 (台灣機種)	如果碟片上有漢語字幕,即會顯示。
		同顯示的語言/ 漢語 (台灣機種)	會顯示在碟片上選取的字幕語言 (或語適用於台灣機種)。
		其他語言	選取所顯示以外的語言 (請參閱第47頁的使用語言代碼清單)。
DVD菜單語言 字幕語言連動 可能的話, DVD碟片選單會以和您所選字幕語言相同的語言顯示。
				同顯示的語言	可能的話,DVD選單會以所選的語言顯示。
				其他語言	選取所顯示以外的語言 (請參閱第47頁的使用語言代碼清單)。
字幕顯示 開 字幕會按您所選的字幕語言顯示。
				關	在您播放DVD碟片時,字幕會依預設方式保持關閉的狀態。

顯示幕設定值

設定值 選項 說明
在屏顯示語言 英語	/英語 (台灣機種)	在屏顯示畫面會按英語顯示。
	同顯示的語言/中文(台灣機種)	在屏顯示畫面會按所選的語言顯示 (或語適用於台灣機種)。
角度指示燈 開 在播放		DVD 碟片上的多角度場景期間,螢幕上會顯示相機圖示。
	關	不顯示多角度指示圖示。

選項設定値

設定值 選項 說明
成人鎖定	-	請參閱下列 成人鎖定。
DivX(R) VOD Display		請參閱下列 關於 DivX® VOD 內容。

揚聲器設置

設定值 選項 說明
揚聲器距離	-	可指定揚聲器與聆聽位置的距離 (請參閱第3頁的揚聲器距離)。

成人鎖定

- 預設等級：關；預設密碼：無；預設國家／地區代碼：us (2119)

為了讓您可以控制不讓您的小孩使用您的 DVD 播放器觀賞影片，某些 DVD-Video 碟片結合有成人鎖定的分級功能。如果您的播放器設置的等級較碟片為低，碟片便無法播放。

某些碟片也有支援國家／地區代碼功能。本機無法播放這些碟片上的某些場景，視您設置的國家／地區代碼而定。

登錄新密碼

請輸入密碼以變更成人鎖定等級或輸入國家／地區代碼。1

1 選取「密碼」。

2 使用數字鍵輸入四位數字密碼，然後按下 ENTER。

更換密碼

要更改密碼，請先確認現有密碼，再輸入新的密碼。

1 選取「更換密碼」，輸入現行的密碼，然後按下 ENTER。
2 輸入新密碼並按下 ENTER。

附註

1·並非所有種類的碟片都適用成人鎖定功能，而且亦無須輸入密碼才能播放。
- 如果您忘記密碼，您會需要將播放器重置才能登記新的密碼（請參閱第47頁的重新設置系統）。

設置／改變「成人鎖定」

1 選取「改變級別」。

2 使用數字鍵輸入您的密碼，然後按下 ENTER。

3 選取新的等級並按下 ENTER。

- 連續按 ← 以鎖定在更高的層次（更多碟片需要使用密碼）；按 → 以取消鎖定層次。您不能鎖在等級 1。

設置／變更國家／地區代碼

您可以從第 48 頁的國家／地區代碼清單 當中找到。

1 選取「國家代碼」，輸入密碼，然後按下 ENTER。

2 選取國家／地區代碼，然後按下 ENTER。

在此提供兩種設置的方法：

- 按字母代碼選取：使用↑/↓以變更國家／地區代碼。

- 按數字代碼選取：按下 →，然後使用數字鍵輸入四位數字的國家／地區代碼。

在退出碟片後，新的國家／地區代碼便立即生效。

關於 DivX® VOD 内容

為了讓 DivX VOD（隨選視頻）的內容能在本機上播放，您必須先向您的 DivX VOD 內容供應商登錄本機的資料。您可以藉由產生一組 DivX VOD 登錄代碼，發送給您的供應商來完成登錄作業。 ¹

重要提示

- DivX VOD內容受 DRM（數位版權管理）系統所保護。這會限制只有一些特定、已登錄的裝置才能播放。

- 如果您在本機內置入一片未經授權使用，內含 DivX VOD 內容的碟片，螢幕上即會顯示 Authorization Error（授權錯誤）的訊息，同時內容亦無法播放。

顯示您的 DivX VOD 登錄代碼

1 按下 HOME MENU 並選取「初始設置」。

2 選取「選項」，然後是 DivX (R) VOD。

3 選取「Display」。

螢幕上顯示您的八位數字登錄代碼。

請記下代碼，因爲在向您的 DivX VOD 供應商登錄時會需要用到。

播放 DivX® VOD 内容

某些 DivX VOD 內容僅能作一定時間的播放。在您置入含有此種 DivX VOD 內容的碟片時，剩餘播放次數便會顯示在螢幕上，然後您便可以選擇要播放碟片（因此可以用上其中一種剩餘播放次數），或停止播放。如果您置入的是含有期限已過的 DivX VOD 內容（例如，內容的剩餘播放次數是零），則螢幕上便會顯示

Rental Expired （租期已過）的訊息。

如果您的 DivX VOD 內容允許不限次數的播放，那您便可以將碟片置入本機，並播放您常看的內容，螢幕上亦不會顯示任何訊息。

附註

1 重置本機（請參閱第 47 頁的重新設置系統 乙節說明）不致使您失去您的登錄代碼。

「初始設置」選單

揚聲器距離

- 預設値：3.0m

想要從您的系統中產生最佳的環繞音效，應將相距聆聽位置兩側的揚聲器設定為同等距離。

1 按下 HOME MENU 並選取「初始設置」。
2 選取「揚聲器」，然後是「揚聲器距離」。

- 重低音 SW）可以設置從可以 -2.1 m 至 0 m 的距離相對於左／右前置揚聲器設置。

6 如果您想要變更其他的揚聲器間距值，請按下←以返回揚聲器清單，或按下 ENTER 以退出揚聲器間距畫面。

3 使用 ↑/↓ 以選取一揚聲器。

4 按下 → 以變更反白揚聲器的揚聲器間距。
5 使用 ↑/↓ 變更間距。

• 在您變更左前置 L）或右前置 R）揚聲器的間距設定值時，所有其他揚聲器的間距亦會相對變更。
• 左／右前置 L/R）揚聲器間距可以每 30 cm 為增加單位，從 30 cm 增至 9 m。 ¹
• 中置揚聲器 (C) 可以 -2.1 m 至 0 m 的距離相對於左／右前置揚聲器設置。
• 左／右環繞（SL/SR）揚聲器可以設置從可以 -6.0 m 至 0 m 的距離相對於左／右前置揚聲器設置。 ²

附註

1 L 及 R 揚聲器均是成對的；您無法分開來設置。
2 在使用加大功率模式（第 16 頁）時，請確實設置以相同的間距。

第9章

其他接線

連接外部天線

連接外部 AM 天線時，可使用 5 m 至 6 m 乙烯基金屬線並安裝於室內或室外。保留連接的環型天線。限使用隨附的 AM 環形天線。

連接外部 FM 天線時，可使用 PAL 連接頭接上一組 FM 天線。

連接輔助音頻設備

使用立體聲類比輸入可連接卡式錄音座或 MD 播放器等外部設備，經由本系統播放。

- 連接AUDIO IN插孔至外部播放設備的類比輸出上。

可使用 RCA 針頭型立體聲連接線來連接。

其他接線

使用色差視頻輸出連接

如果您的電視機有色差視頻輸入，您可以使用這些輸入取代標準視頻輸出以得到更好的畫質。 ¹

- 使用色差視頻連接線連接 COMPONENT VIDEO OUT 至您電視機上的色差輸入組。

相較隔行掃描視頻，逐行掃描視頻更能有效的加倍影像的掃描頻率，產生相當穩定，無跳動的影像。逐行掃描視頻僅可透過色差視頻輸出端子輸出。

本機與逐行掃描及高傳真電視機之相容性。

- 本機與逐行掃描視頻 Macro Vision System Copy Guard 相容。 ²

使用 HDMI 連接

若配備 HDMI 或 DVI（結合 HDCP）的顯示器或顯示裝置，可利用一般市面上的 HDMI 連接線將它連接至本播放器，以提供高品質的數位視頻。 ³

欲了解更多關於 HDMI 連接的資訊，請參閱下列關於 HDMI。

- 使用 HDMI 連接線將本播放器的 HDMI OUT 連接端子連接至 HDMI 相容顯示器上的 HDMI 連接端子。

- 連接線接頭的箭頭應朝下精確對準播放器的接頭。

您也可以調整解析度及色彩等 HDMI 設定值。欲了解與這些設定值相關的更多資訊，請參閱第 29 頁的視頻輸出設定值。

附註

1 色差視頻輸出可在隔行掃描及逐行掃描格式之間作切換。請參閱第 29 頁的視頻輸出設定值。
2 使用 HDMI 線連接播放器時，色差視頻輸出不可在隔行掃描與逐行掃描格式之間切換。HDMI 解析度設為 720x480i (NTSC)/720x576i (PAL) 時，將自動選擇隔行掃描格式。但在其他設定中，則是自動選擇逐行掃描格式。
3 • HDMI 連接方式僅適用於與 DVI 及 HDCP（High Bandwidth Digital Content Protection）相容的 DVI 型設備。若選擇連接至 DVI 接頭，則需使用另外的轉接頭（DVI→HDMI）完成連接。然而，DVI 連接方式並不支援音頻信號。欲了解更多相關資訊，請洽當地音響經銷商。
- 視連接的設備而定，使用 DVI 連接可能導致信號傳輸不穩。
- 若改變連接至 HDMI 輸出的設備，也必須變更 HDMI 設定值以符合新的設備（請參閱第 29 頁的 視頻輸出設定值完成此項操作）。

切換 HDMI 音頻設定值

欲經由 HDMI 連接端子聆聽音頻，請確定已設好 HDMI 音頻輸出設定值。

1 將系統切換成待機狀態。

2 按下 SHIFT+SETUP 並使用 ←/→ 以選擇 HDMI OUT，然後按下 ENTER。

3 使用 ↑/↓ 選擇想要的設定值，然後按下 ENTER。

• AUDIO ON ¹ — 音頻信號均透過 HDMI 連接端子輸出
  • AUDIO OFF — 關閉 HDMI 音頻

重新設定 HDMI 連接

若出現錯誤訊息 （顯示幕屏示HDMI ERR）或 若畫面一片空白 （如在變更解析度後），則請參閱第46頁的疑難排解指南。若仍無法解決問題，則請依下述步驟重新設定 HDMI 連接。

1 將系統切換成待機狀態。

2 按下 SHIFT+SETUP 並使用 ←/→ 選擇 HDMI INI，然後按下 ENTER。

系統會重新啟動且 HDMI 設定值會自動重新設回原廠預設值。欲了解與這些設定值相關的更多資訊，請參閱第 29 頁的視頻輸出設定值。

關於 HDMI

HDMI（High Definition Multimedia Interface）可支援以單一數位連接線連接 DVD 播放器、DTV、機上盒及其他影音設備，並同時提供視頻及音頻。HDMI 的研發是為了提供能將 HDCP（High Bandwidth Digital Content Protection）與 DVI（Digital Visual Interface）兩項技術合而為一的規格。HDCP 是用來保護由 DVI 相容顯示器所傳輸及接收的數位內容。HDMI 擁有能支援標準、增強或高畫質視頻及多聲道環繞聲音效標準的能力。HDMI 的功能包括：未壓縮數位視頻、每秒可達 2.2 GB 頻寬（含 HDTV 信號）、單一接頭（取代數條接線及接線），以及能在影音來源及DTV 等影音設備間進行通訊等。

HDMI、HDMI 標誌及 High-Definition Multimedia Interface 均為 HDMI Licensing LLC 的商標或註冊商標。

附註

1 HDMI 端子的音頻輸出僅限於雙聲道線型 PCM。

第 10 章

其他資訊

碟片／内容格式播放相容性

本機適合播放各種類型（媒體）及格式的碟片。可播放的碟片一般在碟片及／或碟片包裝上會有下列其中一種標誌。然而請注意有些類型的碟片，像是可燒錄式 CD 及 DVD，可能仍屬於不可播放的格式。

更多資訊，請參閱下列碟片相容性參照表。

DVD-Video DVD-R DVD-RW

音频 CD CD-R CD4BDN

Fujicolor CD

• 本機可播放 DVD+R/+RW 碟片。
• 是 FUJIFILM Corporation 的商標。
• DVD 是 DVD Format/Logo Licensing Corporation 的商標。
• 本機亦與 KODAK Picture CD 相容。

本播放器可支援能產生優異畫質、雙聲道的IEC的超級VCD標準，並可支援寬屏幕畫面。

Super Video CD (超級 VCD)

關於 DualDisc 的播放

DualDisc 是一種全新、雙面的碟片，一面可容納 DVD 格式的影像、聲音等，另一面則可容納非 DVD 格式的內容，如數位音頻媒體內容。

而此種碟片容納非 DVD 音頻的一面因不符 CD-Audio 的規格，故可能會無法播放。

DualDisc 的 DVD 面可在本產品中播放。

DVD-Audio 内容不能播放。

有關 DualDisc 規格的更多詳盡資訊，請洽詢碟片製造商或碟片零售商。

碟片相容性参照表

媒體	相容格式
CD-R/-RW	• CD-Audio、Video CD/超級 VCD、ISO 9660 CD-ROM*,包含MP3、WMA、MPEG-4 AAC、JPEG或DivX 視頻 /WMV 檔案。* 符合 ISO 9660 Level 1 或 2 之標準。CD 實體格式:Mode1、Mode2 XA Form1。與Romeo 及Joliet 兩種檔案系統相容。• 多區段播放:否• 未最終化碟片播放:否
DVD-R/-RW	• DVD-Video(視頻模式)、視頻錄製(VR)*、UDF Bridge DVD-ROM,包含 MP3、WMA、MPEG-4 AAC、JPEG或DivX 視頻 /WMV 檔案。* 編輯點可能無法完全按照編輯的方式播放;播放到編輯點時畫面可能會有短暫空白的情形。• 多重邊界播放:否• 未最終化播放:否
PC 製作碟片	• 使用 PC 錄製的碟片可能會因爲用以製作碟片的軟體本身的設置而無法播放。此時,請檢查DVD-R/-RW 或 CD-R/-RW 軟體手冊或碟片包裝上更多關於相容性的說明。• 以封包燒錄方式錄製的碟片不相容。

10 其他資訊

媒體 相容格式

音頻壓縮	·MPEG-1 Audio Layer 3 (MP3)、Windows Media Audio (WMA)、MPEG-4 AAC·取樣頻率:32 kHz/44.1 kHz/48 kHz·位元率:任何傳輸率(建議採用128 kbps以上)·VBR(可變位元率) MP3/WMA/MPEG-4 AAC播放:否·WMA無失真編碼:否·DRM(數位版權管理)相容性:相容(受DRM保護之音樂檔案將無法在本機上播放。)·副檔名:.mp3、.wma、.m4a(需使用這些副檔名以利播放器辨識MP3/WMA/MPEG-4 AAC檔案)·檔案結構(可能有所不同):一張碟片上最多可儲存299個資料夾;每個資料夾中最多可存放648資料夾及檔案(合併後)
JPEG檔案	·Baseline JPEG及EXIF 2.2*靜態影像檔案可達3072 x 2048解析度畫素*為數位相機專用之檔案格式·逐行掃描JPEG相容性:否·副檔名:.jpg(必須使用這些副檔名,以利本機辨識JPEG檔案)·檔案結構(可能有所不同):一張碟片上最多可儲存299個資料夾;每個資料夾中最多可存放648資料夾及檔案(合併後)

關於 DVD+R/DVD+RW 相容性

僅可播放以「視頻模式 DVD-Video 模式）」錄製並已完成封片的 DVD+R/DVD+RW。然而，有些在錄影期間所完成的編輯內容可能會無法精確地播放。

關於 DivX

DivX 是由來自 DivX, Inc. 的 DivX ^® 視頻編碼技術所建立的一種壓縮數位視頻格式。本機可播放燒錄在 CD-R/-RW 及 DVD-R/-RW/-ROM 碟片上的 DivX 視頻檔案。保有與 DVD-Video 相同的術語，獨特的DivX 視頻檔案均稱作「標題」。燒錄前，在為 CD-R/-RW 或 DVD-R/-RW 碟片上的檔案／標題命名時，請記住它們基本上將會按字母的順序播放。

DivX 視頻相容性

• 正式 DivX® Certified 產品。
• 採用 DivX 媒體檔案的標準播放方式，播放所有版本的 DivX 影像內容（含DivX 6）。 ¹
• 副檔名：.avi 及 .divx（必須使用這些副檔名，以利本機辨識 DivX 視頻檔案）。請注意，所有採用 .avi 副檔名的檔案均會辨識成 MPEG4，但所有這些檔案並非一定是 DivX 視頻檔案，亦因此不見得能在本機上播放。

顯示 DivX 字幕檔案

以下所列為 DivX 外部字幕檔案所適用的字型組。您可以藉由設定能符合字幕檔案的字幕語言（在第0頁的語言設定值），於螢幕上見到正確的字型組合。 ²

群組 1 : Albanian(阿爾巴尼亞語)(sq), Basque (巴斯克語)(eu), Catalan(嘉泰羅尼亞語)(ca), Danish (丹麥語)(da), Dutch(荷蘭語)(nl), English(英語)(en), Faroese(法羅語)(fo), Finnish(芬蘭語)(fi), French (法語)(fr), German(德語)(de), Icelandic(冰島語)(is), Irish(愛爾蘭語)(ga), Italian(義大利語)(it), Norwegian (挪威語)(no), Portuguese(葡萄牙語)(pt), Rhaeto-Romanic(里托羅曼斯語)(rm), Scottish (蘇格蘭語)(gd), Spanish(西班牙語)(es), Swedish (瑞典語)(sv)

附註

1 無法播放容量大於 4 GB 的 .avi 視頻檔案。
2 • 在外部字幕檔案部分，本機可支援以下的字幕格式檔案名稱（請注意，這些檔案不會在碟片導向選單中顯示）:srt.sub.ssa.smi
- 某些外部字幕檔案可能無法正確顯示或完全無法顯示。
- 影片檔案的檔名必須重複出現在外部字幕檔案檔名的開頭處。
- 同一影片檔案能夠切換的外部字幕檔案數量，最多限定為 10。

其他資訊

群組 2：Albanian(阿爾巴尼亞語)(sq), Croatian (克羅埃西亞語)(hr), Czech(捷克語)(cs), Hungarian (匈牙利語)(hu), Polish(波蘭語)(pl), Romanian (羅馬尼亞語)(ro), Slovak(斯洛伐克語)(sk), Slovenian (斯洛維尼亞語)(sl)

群組 3 : Bulgarian(保加利亞語)(bg), Byelorussian (白俄羅斯語)(be), Macedonian(馬其頓語)(mk), Russian(俄語)(ru), Serbian(塞爾維亞語)(sr), Ukrainian (烏克蘭語)(uk)

群組 4：Hebrew(希伯來語)(iw)，Yiddish(意第緒語)(ji) 群組 5：Turkish(土耳其語)(tr)

DivX、DivX Certified 以及相關標誌均是 DivX, Inc. 的商標，並獲授權使用。

關於 WMV

WMV 是 Windows Media Video 的縮寫，且為 Microsoft Corporation 所研發出來的視頻壓縮技術。可使用 Windows Media Encoder 將 WMV 內容加以編碼。

• 本播放器可播放使用 Windows Media Encoder 9 Series 編碼、使用 .wmv 副檔名的 WMV9 檔案。
• 可使用720×576畫素/720×480畫素以下的大小。
• 不支援 Advanced Profile。
• 受DRM保護之視頻檔案將無法在本機上播放。
• 檔案副檔名 .wmv。
• 可使用 192 kbps 以下的位元率。

關於 MPEG-4 AAC

AAC（Advanced Audio Coding）是 MPEG-4 AAC 標準的核心技術，主要結合 MPEG-2 AAC，是構成 MPEG-4 音頻壓縮技術的基礎。所使用的檔案格式及副檔名需視用以進行 AAC 檔案編碼的應用程式而定。本機可播放由 iTunes® 所編碼，副檔名為「m4a」的 AAC 檔案。DRM 所保護的檔案不能播放，以及由某些 iTunes® 版本所編碼的檔案也可能無法播放，或檔名可能無法正確顯示。

Apple 及 iTunes 均是 Apple Inc. 於美國及其他國家註冊的商標。

關於 WMA

本播放器可播放 Windows Media Audio 的内容。

WMA 是 Windows Media Audio 的縮寫，且為 Microsoft Corporation 所研發出來的音頻壓縮技術。WMA 內容可應用 Windows Media Player version 7.7.1，Windows Media Player 用于 Windows XP，或 Windows Media Player 9 Series 等軟體進行編碼。

Windows Media 是 Microsoft Corporation 的商標。

本產品含 Microsoft Corporation 所擁有之技術；未經 Microsoft Licensing, Inc. 授權者，不得任意使用或散佈。

碟片的使用及維護

手拿碟片時

拿取碟片時，請握住其邊緣以免在碟片任何一面留下指紋、灰塵或刮痕。已經損壞或髒污的碟片會影響播放的效能。

如果碟片上留有指紋、灰塵等不潔物，請使用柔軟、乾燥的布料擦拭乾淨。

請直向輕輕由碟片中央向外擦拭。請勿以畫圓的方式擦拭碟片的表面。

如有必要，請用拭布沾上酒精，或市面所購買的 CD/DVD 清潔工具來更徹底清潔碟片。絕不使用揮發劑、稀釋劑或其他設計用來清潔黑膠唱片的清潔劑。

10 其他資訊

儲放碟片時

避免將碟片留在太冷、太濕或太熱（包括受到陽光直射）的環境中。不要將紙張或貼紙黏在碟片上，或用鉛筆、鋼珠筆或其他尖銳的書寫用具在上面書寫。這樣會損壞碟片。

碟片應避免事項

碟片係以高速在本機內旋轉。如果碟片發生爆裂、碎裂、扭曲或其他損壞情形，請勿冒險置於本機中播放－最終您可能會使本機損壞。

本機在設計上為僅可使用傳統、全圓的碟片。先鋒聲明：對於因使用變形的碟片所引起的所有責任，概不負責。

DVD Video 適用地區

所有的 DVD Video 碟片上均有印上地區標示，以指出該碟片於全球適用的地區。您的DVD系統亦有一地區標示（就在背面板上）。來自不相容地區的碟片將無法在本機上播放。標示

ALL 的碟片可在任何的播放器上播放。

當您插入一片本播放器無法播放的碟片時，將會出現以下訊息：

非兼容碟片區域碼

無法播放碟片

安裝及保養

安装提示

本公司希望您未來幾年內都能盡情的享用本系統，因此在選擇安裝部位時，敬請牢記以下各點：

務必...

√ 在通風良好的室內使用。
√ 置於平坦、水平的表面，像書桌、擱架或音響架上。

切勿...

✗ 在高溫或極濕的地點使用，包括暖爐或其他會產生高熱的設備附近。
X 置於窗檯或其他會使系統受到陽光直射的地點。
✗ 在多灰或極濕的環境中使用。
✗ 直接擺在擴大器或音響系統裡使用時會逐漸變熱的其他元件上。
X 在電視機或顯示器附近使用，因爲有可能會產生干擾－特別是如果電視機有使用室內天線時。
✗ 在廚房或其他會使系統暴露在濃煙或蒸氣之中的地點。
✗ 在厚毛毯或地毯上使用，或覆蓋布料－這樣可能會妨礙系統主機的正確散熱效果。
X 置於不平穩的表面，或面積不足以支撐系統主機四腳的表面上。

清潔讀寫頭時

DVD 播放器的讀寫頭一般使用是不會弄髒的，但如因某些原因積灰或髒污時，請洽詢您所在地的先鋒授權服務中心。雖然讀取頭清潔劑一般市面上都可買得到，但本公司不建議使用以免可能造成讀取頭損壞。

水氣凝結問題

如果將本機由溫暖的室內搬到室外，或室內溫度遽然上升時，內部便可能會有水氣凝結。雖然凝結的水氣不會對本機造成損壞，但可能會使效能短時間內受到影響。請讓其有大約一小時的時間恢復至較暖熱的溫度，再行開機。

其他資訊

搬動系統主機

如果您有必要移動到主機，且播放器內有碟片，請先將其取出，然後按下前面板上的

○ STANDBY/ON 將系統關機。等到螢幕上的 GOOD BYE 字樣消失後，再將電源插頭拔下。 ¹ 絕不可在播放期間將主機舉起或搬動 — 可能會使高速旋轉下的碟片損壞。

畫面大小及碟片格式

DVD-Video 碟片能收錄各種的畫面比例，範例從一般為4:3的電視節目到畫面比例高達7:3的CinemaScope寬螢幕電影 ² 都可以。

電視機也有各種不同的畫面比例；例如「標準」的 4:3 以及寬屏幕 16:9。 ³

寬螢幕電視用戶

如果使用寬螢幕電視，則本播放器的電視機屏幕設定 （第9頁）應設為 16:9 (Wide) 或 16:9 (Compressed)。

當您使用 16:9 (Wide) 設定觀賞以 4:3 格式所錄製的碟片，您可以使用電視控制功能來選擇影像呈現的方式。您的電視機可能會提供不同的縮放及伸展功能；細節部分請參閱您電視機所附的操作手冊。

請注意，部分電影的畫面比例大於 16:9，因此即便使用寬螢幕電視觀賞，仍會以「Letter Box」樣式播放該種碟片（螢幕上下兩側出現黑色條邊）。

標準電視使用者

如果使用標準電視，則本播放器的電視機屏幕設定（第9頁）可依您的喜好設為

4:3 (Letter Box) 或 4:3 (Pan & Scan)。

設置成 4:3 (Letter Box) 時，寬螢幕碟片在顯示畫面時，上下都會出現黑色條邊。

設置成 4:3 (Pan & Scan) 時，寬螢幕碟片在顯示畫面時，左右邊會有截短的情形。雖然畫面看起來大些，但您看到的不是實際的整個畫面。

請注意，多數寬螢幕碟片會無視播放器的設定，因此無論設定為何，碟片皆會以「Letter Box」格式顯示。

附註

1 如在 GOOD BYE 字樣自螢幕上消失前便將主機插頭拔掉，可能會使系統恢復成原廠的設置。
2 許多寬螢幕碟片都會無視系統的設定值，因此不管設定值為何，碟片都會以「letterbox」的格式顯示。
3 如果在標準 4:3 的電視機上採用 16:9 (Wide) 或 16:9 (Compressed) 的設定值，或寬螢幕電視機採用任何一種 4:3 設定值，便會導致畫面失真。

10 其他資訊

電視系統設置

不適用於台灣機種

本系統的預設值為 AUTO，除非您在播放部分碟片時注意到影像有失真現象，否則請將其設置為 AUTO。如果您發現在播放某些碟片時畫面出現失真的情形，請將電視系統設置成符合您所在國家或地區的系統。不過，這樣一來可能會限制您可以觀看的碟片種類。請參閱下列對照表，以了解各種碟片所適用的設定值（AUTO、PAL 及 NTSC）。 ¹

1 將本機切成待機狀態，然後按下 SHIFT+SETUP。

2 使用 ↔ / → 以選擇 TV SYS，然後按下 ENTER。

電視機系統會切換如下：

• AUTO → NTSC
• NTSC → PAL
• PAL → AUTO

系統會自動開啓，同時您會在見到 WELCOME 後，從顯示幕中看見新的電視系統設定值。2

媒體類型	系統	格式	播放器設定值
			NTSC	PAL AUTO
DVD/超級 VCD/VCD/DivX 視頻 /WMV	NTSC	PAL	NTSC PAL	NTSCPAL
CD/MP3/WMA/MPEG-4 AAC/JPEG/無碟片	—		NTSC PAL	NTSC 或PAL

頻率間距設置

如果您發現您無法成功調選到電台，則表示頻率間距可能不適用您所在的國家／地區。

1 將本機切成待機狀態，然後按下 SHIFT+SETUP。
2 使用 ←/→ 以選取 AM 9K/10K，然後按下 ENTER。
3 使用 ↑/↓ 以選取 AM 9K 或 AM 10K，然後按下 ENTER。

關閉展示功能

請按照以下步驟關閉自動展示功能 （此項功能會在首次插上電源時啟動）：

1 配合本機待機按下 SHIFT+SETUP。
2 使用 ↔ 選擇 DEMO，然後按下 ENTER。
3 使用 ↑/↓ 選取 DEMO OFF，然後按下 ENTER。

調暗顯示幕亮度

您可以調整前面板顯示幕文字的亮度。

1 按下 SHIFT+SETUP 並使用 ←/→ 以選擇 DIMMER，然後按下 ENTER。
這會顯示在前面板顯示幕上。

2 使用 ↑/↓ 以選取 LIGHT 或 DARK，然後按下 ENTER。

附註

1 多數新型的 PAL電視機系統可偵測 50 Hz (PAL)/60 Hz (NTSC)，並可自動切換垂直振幅，以消除顯示畫面中的垂直收縮現象。不過，有些情況是影像中呈現不出色彩。如果您的 PAL TV 沒有 V-Hold 控制功能，便會因為 NTSC 碟片中畫面搖晃而無法觀看。如果電視機有 V-Hold 控制功能，請動手調整直到畫面停止滾動為止。部分電視機上，畫面會有垂直收縮的現象，致使螢幕上下兩側留有黑色條邊。
2 進行每項設定值變更之前，您必須先將本機切換成待機 （按下 STANDBY/ON）。

其他資訊

故障排除

人們經常錯將不正確之操作當成系統故障或異常。如果您認爲本機有任何問題，請按照以下各點進行檢查。有時問題可能是來自其他裝置。請仔細檢查其他使用中的裝置和電器設備。如果在查證過以下各點後問題還是無法改善，請就近洽詢您的先鋒授權服務中心或經銷商，前來代為維修。

- 如果本系統是因爲受到靜電等外來效應致使無法正常操作，請將電源插頭從輸出插座上拔下再插回去，以回復正常的操作狀態。

一般問題

問題 解決辦法

電源沒有打開,或突然關機(啟動時可能會有一錯誤訊息顯示)。	·重開機前請等待一分鐘。·確定主機上的線束無鬆脫的情形。如有鬆脫,可能會造成系統自動關機。·檢查揚聲器連接是否正確。·確定主電源的電壓確實適用於本型機種。·嘗試降低音量。·如果問題仍然存在,請將本機攜至最近的先鋒授權服務中心或您的經銷商處接受維修。
選擇功能後,沒有聲音輸出。	·如果您正使用線路輸入,請確定設備連接是否正確(請參閱34頁的連接輔助音頻設備)。·按下遙控器上的MUTE以關閉靜音功能。·調高音量。
沒有聲音來自環繞聲或中置揚聲器。	·請參閱第11頁的設置聲道音量檢查揚聲器位準。·當TUNER或LINE選取時,您只能以立體聲聽取來源。將輸入來源切換至DVD/CD或USB產生多聲道音效。·確定您並未選擇STEREO的音效模式(請參閱1第頁的以環繞聲聆聽)。·檢查是否接上麥克風。·正確地將揚聲器接上(請參閱安裝指南)。
無法操作遙控器。	·更換電池(請參閱安裝指南)。·請在7m內的範圍,以30°的角度對準遙控感應器操作(請參閱安裝指南)。·移除障礙物或從其他位置操作。·避免前面板上的遙控感應器受到陽光直射。·如要操作其他先鋒設備,請確定已接上控制連接線和類比音頻連接線。
麥克風的聲音聽不到。	·您只能使用一隻麥克風並須將其插入MIC(SUB)插孔。MIC(SUB)插孔只有在另外有一隻麥克風插入MIC(MAIN)插孔的情況下才能使用。·調整MIC VOL鈕。
麥克風打開時有回饋雜音。	·麥克風正對著揚聲器。移開麥克風不直對著揚聲器。·麥克風音量調太高。向下轉動麥克風音量控制鈕。
顯示幕上會顯示TRAYLOCK,同時無法退出碟盤。	·按住前面板上的▲OPEN/CLOSE按鍵不放約八秒鐘。接著便可使用▲OPEN/CLOSE按鍵來開啓或關閉碟盤。

10 其他資訊

問題 解決辦法

螢幕中出 SND.DEMO · 按住前面板上的 ■(停止)按鍵不放約五秒鐘。碟盤會自動退出,表示的字樣,同時本機無法「音效展示」模式已取消。接受控制。

DVD/CD/VCD 播放器

問題 解決辦法
碟片在置入後又自動退出。	·清潔碟片並將碟片正確對準碟片導槽。 ·如果 DVD-video 碟片上的地區代碼與本機上的代碼不相符,該碟片便不能使用 (請參閱 4頁的 DVD Video 適用地區)。在此情況下,螢幕上會出現下列訊息:非兼容碟片區域碼/無法播放碟片。 ·讓播放器內部的水氣有時間蒸發。避免在空調設備附近使用本機。
無法進行播放。	·如果碟片在置入時放反,請重新將碟片標籤而朝上放入。
影像播放中止,且按鍵無法使用。	·按下■(停止)按鍵,然後按下▶(播放)按鍵開始播放。 ·先將電源關閉,然後再使用前面板上的○STANDBY/ON 按鍵將電源打開。
設定值全部消除。	·電源發生中斷時,將會消除設定值。
沒有影像/沒有色彩。	·檢查連線是否正確以及插頭是否完全插入。 ·查閱電視機/顯示器的操作手冊,以確定設定值是否正確。 ·若是選取逐行掃描設定值卻已用色差視頻連接線來連接逐行掃描信號不相容的電視機,將完全無法看到任何畫面。使用合成或 S-video 端子接上電視機後,請將色差視頻輸出設定值變更為隔行掃描 (請參閱1頁的視頻輸出設定值)。
螢幕畫面拉長或比例沒變。	·電視機屏幕的設定值不正確。重新設置電視機螢幕的選項,使其與您使用的電視機/顯示器相符 (請參閱第29頁的視頻輸出設定值)。
常在VCR上或透過AV選擇器進行錄製,便會干擾到影像的播放。	·本系統為採用防拷技術,以避免透過VCR或AV選擇器發生錄製或影像方面的問題。這並不是故障。
畫面在播放期間受到干擾或呈現一片漆黑。	·本播放器與Macro-Vision System防拷系統相容。有些碟片內含防拷訊號,而且此種碟片在播放時,在畫面上一些地方會出現如線條等的雜訊 (視使用的電視機類型而定)。這並不是故障。 ·碟片對特別的播放器功能反應不同。這可能會導致畫面在功能執行當時,短時間呈現漆黑或輕微晃動的現象。這些問題便因為碟片與碟片內容之間的差異而更加突顯,但並不是本機故障所致。
DVD與CD音量有明顯差異。	·DVD與CD使用的錄製方式不同。這並不是故障。
CD-ROM碟片無法辨識。	·確定CD-ROM是使用ISO 9660的碟片格式錄製。更多關於碟片相容性的資訊,請參閱 第7頁的碟片相容性參照表。

其他資訊

問題 解決辦法

無法辨識 DVD-ROM 碟片。	確定 DVD-ROM 是採用 UDF bridge 格式錄製。更多關於碟片相容性的資訊,請參閱第 37 頁的碟片相容性參照表。
檔案無法在碟片導向/相片瀏覽器當中顯示。	碟片上的檔案必須以正確的副檔名命名:譬如,MP3 檔案採用 .mp3;WMA 檔案採用 .wma;MPEG-4 AAC 檔案採用 .m4a;JPEG 採用 .jpg(大寫或小寫都可以)。請參閱第37頁的碟片相容性參照表。
無法播放 WMA 或 MPEG-4 AAC 檔案。	這些檔案為採用 DRM(數位版權管理)所錄製的。這並不是故障。
無法播放 WMV 檔案。	無法播放位元率超過 192 kbps 的檔案。

調諧器

問題 解決辦法

收聽電台廣播時有明顯的雜音。	·請接上AM天線(請參閱「安裝指南」)並加以調整方向及位置,以得到最佳的接收條件。您也可以另外接一條內部或外部AM天線(請參閱第34頁的連接外部天線)。·完全伸展開FM線型天線,調整至最佳接收的位置,然後固定於牆上。您也可以另外接一組外部FM天線(請參閱第4頁的連接外部天線)。·關閉其他可能造成雜訊的設備或將其移走。·調諧間距不適用您所在的國家或地區。請參閱第42頁的頻率間距設置的說明以切換調諧間隔。
自動調諧功能無法接收到某些電台。	·電台訊號微弱。自動調諧功能僅能偵測到訊號發射良好的無線電台。想要獲得更加靈敏的調諧條件,可接上一組室外天線。

USB 連接

問題 解決辦法

本系統無法辨識 USB大量儲存裝置。	確定已將 USB 接頭完全插入本機內。確認記憶體格式為 FAT16 或 FAT32。不支援內建有 USB 集線器的 USB 裝置。
檔案無法在導覽器/相片瀏覽器中顯示。	檔案必須要有正確的副檔名:譬如,MP3 檔案採用 .mp3;WMA 檔案採用 .wma;MPEG-4 AAC 檔案採用 .m4a;JPEG 採用 .jpg(大寫或小寫都可以)。確定檔案許可權未受限制(透過密碼等)。
無法播放 WMA 或 MPEG-4 AAC 檔案。	這些檔案為採用 DRM(數位版權管理)所錄製的。這並不是故障。

HDMI 連接

問題 解決辦法

無 HDMI 音頻輸出。

•請參閱第 36 頁的 切換HDMI 音頻設定值 確定已選取 AUDIO ON。

10 其他資訊

問題 解決辦法

無 HDMI 視頻輸出。	確定在針對使用設備的設定中,已選取本播放器作爲 HDMI 輸入(請參閱設備的操作手冊)。確認 HDMI 連接線已正確接上且未損壞。確認使用 HDMI 介面接上的設備已開啓且與 HDMI 相容(這些設備須與 DVI 及 HDCP(High Bandwidth Digital Content Protection)相容)。視連接的設備而定,使用 DVI 連接可能導致信號傳輸不穩。確定本播放器上的解析度與使用 HDMI 連接的設備一致。請參閱第 29 頁的 視頻輸出設定值變更解析度。若變更解析度後畫面一片空白,則表示選取的解析度與您的顯示器不符。請參閱第 36 頁的重新設定 HDMI 連接重新設回原廠預設值。
在變更 HDMI 色彩設定值後,顯示器的色彩出現問題(第0頁)。	視連接的設備而定,有些 HDMI 色彩設定值可能造成畫面無法正確顯示。此時,請視狀況使用電視機的視頻輸入設定值選取 RGB。或者可恢復先前的 HDMI 色彩設定值。

錯誤訊息

訊息 說明
EXTRAPWR	·使用加大功率模式時,無法調整 SFC 模式、音調控制 (低音、高音和低音加重)、MP3 擴展器模式、聲音強化器模式。
SND.DEMO	·音效展示功能啟動。請參閱 第3頁的故障排除的一般問題內容說明。
CANNOT	·因未選取 DVD/CD 或 USB、耳機接上或在碟片播放期間按下 SHIFT+TEST TONE 而無法操作。
MUTING	·由於音效被靜音,因此使用操作受到限制 (請按 ↓MUTE)。
STEREO	·因未選取 DVD/CD 或 USB 功能而無法操作。
TRAYLOCK	·碟盤鎖啟動。請參閱第 43 頁的故障排除的一般問題內容說明。
KEYLOCK	·按鍵鎖啟用。請參閱下列設定按鍵鎖 Key Lock)。
USB ERR	·更多與此相關的資訊,請參閱 第5頁的使用 USB 介面的重要提示說明。
HDMI ERR	·請參閱上述 HDMI 連接的疑難排解提示。若仍有問題,則請參閱第6頁的重新設定 HDMI 連接。
EEP ERR	·維修事宜請洽詢您的先鋒授權服務中心或您的經銷商。
EXIT	·輸入禁止的訊號或在顯示選單畫面時接上麥克風即會顯示,然後畫面會返回正常畫面。
NO MIC	·在未插入麥克風時按 SHIFT+KARAOKE、SHIFT+ECHO、SHIFT+b 或 SHIFT+# 即會顯示。
MIC IN	·在已插入麥克風時按 SURROUND、SOUND、FRT. SURR/EXT PWR 或 MP3 EXP/V.ENH 即會顯示。

其他資訊

重新設置系統

請使用前面板控制將系統設定值重新設回原廠預設值。

- 配合系統開機按下 ◎ STANDBY/ON 並按住 ▶/II USB。

下次在您開機時，所有系統設定值都將會被重置。

設定按鍵鎖 (Key Lock)

將按鍵鎖功能打開，即可停用前面板上的各項按鍵。

1 配合系統待機按下 SHIFT+SETUP，使用 ←/→ 選擇 KEYLOCK，然後按下 ENTER。

這會顯示在前面板顯示幕上。

2 使用 ↑/↓ 選取 LOCK ON 或 LOCK OFF，然後按下 ENTER。

使用語言代碼清單

有些語言選項（請參閱第30頁的語言設定值）能讓您從下列語言代碼清單的136種語言當中設定個人喜好的語言。

1 選擇「其他語言」。

2 使用 ←/→ 以選擇字母代碼或是數字代碼。

3 使用 ↑/↓ 以選擇字母代碼或是數字代碼。請參閱下列語言代碼清單，列有完整語言種類及代碼的清單。

語言代碼清單

語言(語言字母代碼)、語言代碼
Japanese (ja), 1001	Estonian (et), 0520	Lingala (ln), 1214	Slovak (sk), 1911
English (en), 0514	Basque (eu), 0521	Laothian (lo), 1215	Slovenian (sl), 1912
French (fr), 0618	Persian (fa), 0601	Lithuanian (lt), 1220	Samoan (sm), 1913
German (de), 0405	Finnish (fi), 0609	Latvian (lv), 1222	Shona (sn), 1914
Italian (it), 0920	Fiji (fj), 0610	Malagasy (mg), 1307	Somali (so), 1915
Spanish (es), 0519	Faroese (fo), 0615	Maori (mi), 1309	Albanian (sq), 1917
Dutch (nl), 1412	Frisian (fy), 0625	Macedonian (mk), 1311	Serbian (sr), 1918
Russian (ru), 1821	Irish (ga), 0701	Malayalam (ml), 1312	Siswati (ss), 1919
Chinese (zh), 2608	Scots-Gaelic (gd), 0704	Mongolian (mn), 1314	Sesotho (st), 1920
Korean (ko), 1115	Galician (gl), 0712	Moldavian (mo), 1315	Sundanese (su), 1921
Greek (el), 0512	Guarani (gn), 0714	Marathi (mr), 1318	Swedish (sv), 1922
Afar (aa), 0101	Gujarati (gu), 0721	Malay (ms), 1319	Swahili (sw), 1923
Abkhazian (ab), 0102	Hausa (ha), 0801	Maltese (mt), 1320	Tamil (ta), 2001
Afrikaans (af), 0106	Hindi (hi), 0809	Burmese (my), 1325	Telugu (te), 2005
Amharic (am), 0113	Croatian (hr), 0818	Nauru (na), 1401	Tajik (tg), 2007
Arabic (ar), 0118	Hungarian (hu), 0821	Nepali (ne), 1405	Thai (th), 2008
Assamese (as), 0119	Armenian (hy), 0825	Norwegian (no), 1415	Tigrinya (ti), 2009
Aymara (ay), 0125	Interlingua (ia), 0901	Occitan (oc), 1503	Turkmen (tk), 2011
Azerbaijani (az), 0126	Interlingue (ie), 0905	Oromo (om), 1513	Tagalog (tl), 2012
Bashkir (ba), 0201	Inupiak (ik), 0911	Oriya (or), 1518	Setswana (tn), 2014
Byelorussian (be), 0205	Indonesian (in), 0914	Panjabi (pa), 1601	Tonga (to), 2015
Bulgarian (bg), 0207	Icelandic (is), 0919	Polish (pl), 1612	Turkish (tr), 2018
Bihari (bh), 0208	Hebrew (iw), 0923	Pashto, Pushto (ps), 1619	Tsonga (ts), 2019
Bislama (bi), 0209	Yiddish (ji), 1009	Portuguese (pt), 1620	Tatar (tt), 2020
Bengali (bn), 0214	Javanese (jw), 1023	Quechua (qu), 1721	Twi (tw), 2023
Tibetan (bo), 0215	Georgian (ka), 1101	Rhaeto-Romance (rm), 1813	Ukrainian (uk), 2111
Breton (br), 0218	Kazakh (kk), 1111	Kirundi (rn), 1814	Urdu (ur), 2118
Catalan (ca), 0301	Greenlandic (kl), 1112	Romanian (ro), 1815	Uzbek (uz), 2126
Corsican (co), 0315	Cambodian (km), 1113	Kinyarwanda (rw), 1823	Vietnamese (vi), 2209
Czech (cs), 0319	Kannada (kn), 1114	Sanskrit (sa), 1901	Volapük (vo), 2215
Welsh (cy), 0325	Kashmiri (ks), 1119	Sindhi (sd), 1904	Wolof (wo), 2315
Danish (da), 0401	Kurdish (ku), 1121	Sangho (sg), 1907	Xhosa (xh), 2408
Bhutani (dz), 0426	Kirghiz (ky), 1125	Serbo-Croatian (sh), 1908	Yoruba (yo), 2515
Esperanto (eo), 0515	Latin (la), 1201	Sinhalese (si), 1909	Zulu (zu), 2621

國家／地區代碼清單

國家/地區、國家/地區代碼、國家/地區字母代碼
阿根廷,0118,ar	香港,0811,hk	菲律賓,1608,ph
澳洲,0121,au	印度,0914,in	葡萄牙,1620,pt
奥地利,0120,at	印尼,0904,id	俄國(俄羅斯聯邦),1821,ru
比利時,0205,be	義大利,0920,it	新加坡,1907,sg
巴西,0218,br	日本,1016,jp	西班牙,0519,es
加拿大,0301,ca	韓國,1118,kr	瑞士,0308,ch
智利,0312,cl	馬來西亞,1325,my	瑞典,1905,se
中國,0314,cn	墨西哥,1324,mx	台灣,2023,tw
丹麥,0411,dk	荷蘭,1412,nl	泰國,2008,th
芬蘭,0609,fi	紐西蘭,1426,nz	英國,0702,gb
法國,0618,fr	挪威,1415,no	美國,2119,us
德國,0405,de	巴基斯坦,1611,pk

其他資訊

規格

- 擴大器部分

RMS 功率輸出：

前置、中置、環繞聲……每個聲道60 W (1 kHz, 10 % T.H.D., 4 Ω)

重低音 ....60 W (100 Hz, 10 % T.H.D., 4 Ω)

- 碟片部分

類型....DVD 系統，VCD/超級 VCD 系統及碟片數位音響系統 抖動率....測量限制 (±0.001 % W.PEAK) 或以下 (JEITA)

- FM 調諧器部分

頻率範圍....87.5 MHz 至 108 MHz 天線....75 Ω，不平衡式

- AM 調諧器部分

頻率範圍：

採用 9 kHz 間距.....531 kHz 至 1602 kHz

採用 10 kHz 間距.....530 kHz 至 1700 kHz

天線……環型天線

- 其他

電源需求：

新加坡、印尼、香港、馬來西亞、

菲律賓機種

AC 220 V 至 240 V，50 Hz/60 Hz

台灣機種 ..... AC 110 V, 50 Hz/60 Hz

消耗功率 50 W

待機消耗功率 0.42 W

尺寸

.... 420 mm (寬) x 60 mm (高) x 339 mm (深) 重量.... 2.7 kg

- 配件（DVD/CD 接收器）

遥控器.... 1

AA/R6 乾電池 （用以確認系統操作）.....2

視頻連接線 （黃色插頭）....1

AM 環型天線....1

FM 天線....1

電源線....1

安装指南

本操作手册

S-DV170 揚聲器系統

前置揚聲器

外箱.... 封閉式書架型 (防磁) 系統.... 7.7 cm 1-way 系統 揚聲器.... 7.7 cm 圓錐體型 阻抗.... 4Ω 頻率範圍.... 90 Hz 至 20 kHz 最大輸入功率.... 60 W 尺寸 ... 105 mm (寬) x 115 mm (高) x 114 mm (深) 重量.... 0.60 kg

- 中置揚聲器

外箱.... 封閉式書架型 （防磁） 系統.... 7.7 cm 1-way 系統 揚聲器.... 7.7 cm 圓錐體型 阻抗.... 4Ω 頻率範圍.... 90 Hz 至 20 kHz 最大輸入功率.... 60 W 尺寸 ... 115 mm（寬）×105 mm（高）×114 mm（深） 重量.... 0.60 kg

- 環繞揚聲器

外箱.... 封閉式書架型 （防磁） 系統.... 7.7 cm 1-way 系統 揚聲器.... 7.7 cm 圓錐體型 阻抗.... 4Ω 頻率範圍.... 98 Hz 至 20 kHz 最大輸入功率.... 60 W 尺寸 ....105 mm（寬）×118 mm（高）×114 mm（深） 重量.... 0.63 kg

- 重低音

外箱....低音反射落地型 系統....16 cm 1-way 系統 揚聲器....16 cm 圓錐體型 阻抗....4Ω 頻率範圍....28 Hz 至 2.0 kHz 最大輸入功率....60 W 尺寸 ... 190 mm (寬) x 360 mm (高) x 317 mm (深) 重量....3.9 kg

10 其他資訊

- 配件

小型防滑垫 12

大型防滑垫 4

固定托架....4

螺絲（固定托架用）……4

S-DV373 揚聲器系統

前置／環繞揚聲器

外箱 .... 封閉式書架型 （防磁）

系統 6.6 cm 1-way 系統

揚聲器 6.6 cm 圓錐體型

阻抗 4Ω

頻率範圍 82 Hz至20 kHz

最大輸入功率 60 W

系統....7.7 cm 1-way 系統

揚聲器....7.7 cm 圓錐體型

阻抗....4Ω

頻率範圍 84 Hz至20 kHz

最大输入功率 60 W

尺寸

...100 mm (寬) × 100 mm (高) × 100 mm (深)

重量 0.54 kg

- 配件

揚聲器連接線 5

小型防滑垫 8

大型防滑垫 8

揚聲器基座....2

螺絲（底座用）6

其他資訊

S-DV272T 揚聲器系統

前置／環繞揚聲器

同 S-DV270T 前置揚聲器 （如上述）。

- 中置揚聲器

與 S-DV270T 中置揚聲器相同 （如上述）。

- 配件

揚聲器連接線 5

大型防滑垫 16

揚聲器基座 4

螺絲（底座用） 12

S-DV3SW 揚聲器系統

- 重低音

外箱....低音反射落地型

系統....16 cm 1-way 系統

揚聲器.... 16 cm 圓錐體型

阻抗....4Ω

頻率範圍 34 Hz至 1.2 kHz

最大輸入功率 60 W

尺寸

...216 mm (宽) × 391 mm (高) × 393 mm (深)

重量....5.5kg

- 配件

揚聲器連接線 1

大型防滑垫 4

附註

- 為求產品改良，規格及設計如有變更，恕不另行通知。

本產品經NEC公司授權，使用FontAvenue®字體。FontAvenue為NEC公司的註冊商標。

本產品所使用的版權保護技術受美國專利以及其他屬於 MACROVISION CORPORATION 的知識產權保護。使用該版權保護技術必須取得 MACROVISION CORPORATION 的同意，如果不經 MACROVISION CORPORATION 的同意，則只能用於家庭或有限範圍的觀賞。反向還原或解密等亦屬於禁止之列。

DRM(數位版權管理)是一種藉由限制壓縮音頻檔案僅能在電腦以外錄製此種檔案專用的裝置(或其他錄製設備)播放，專為有效預防非法拷貝而設計的防拷技術。相關詳細資訊，請參閱個人電腦及／或軟體所附的使用手冊或說明檔案。

由 Dolby Laboratories 授權製造。「杜比」、「Dolby」、「Pro Logic」與雙 D 標誌是 Dolby Laboratories 的商標。

“DTS”和“DTS Digital Surround”為數碼影院系統公司（DTS, Inc.）的註冊商標。

本機係根據美國專利編號 5,451,942、

6,487,535 和已核准與申請中之其他美國和世

界專利的授權製造。DTS 和 DTS Digital

Surround 是 DTS, Inc. 的註冊商標，DTS 標誌和符號是 DTS, Inc. 的商標。版權所有

© 1996-2007 DTS, Inc.。保留所有權利。

日本先鋒公司出版。

版權 © 2008 日本先鋒公司。

版權所有。
