Tipo de producto	Altavoz de estantería
Marca	Pioneer
Modelo	S-RS55TB
Configuración de altavoces	Reflejo de graves de 2 vías
Tamaño del woofer	5.25 pulgadas (13 cm)
Tamaño del tweeter	1 pulgada (2.5 cm) Cúpula blanda
Impedancia	6 ohmios
Respuesta de frecuencia	45 Hz - 20 kHz
Sensibilidad	87 dB
Potencia de amplificador recomendada	20 - 100 vatios
Dimensiones (Al x An x Pr)	350 x 200 x 300 mm (13.8 x 7.9 x 11.8 pulgadas)
Peso	6.0 kg (13.2 lb) por altavoz
Material del gabinete	MDF con acabado de chapa de madera
Blindaje magnético	Sí
Terminales de entrada	Bornes de conexión bañados en oro
Rejilla	Rejilla de tela extraíble
Potencia de manejo (RMS)	50 vatios
Potencia de manejo (pico)	120 vatios
Acabado del gabinete	Ceniza negra o Cerezo
Garantía	2 años limitada
Características de seguridad	Base estable, patas antideslizantes
Instrucciones de limpieza	Limpiar con un paño seco; evitar disolventes
Disponibilidad de piezas de repuesto	A través de centros de servicio autorizados
Puntuación de reparabilidad	7/10 (controladores reemplazables)

Preguntas frecuentes - S-RS55TB PIONEER

¿Cuál es la potencia de amplificador recomendada para el Pioneer S-RS55TB?

La potencia de amplificador recomendada es entre 20 y 100 vatios por canal para un rendimiento óptimo.

¿Cuáles son las dimensiones del Pioneer S-RS55TB?

Cada altavoz mide aproximadamente 350 x 200 x 300 mm (Al x An x Pr).

¿Cuánto pesa el Pioneer S-RS55TB?

Cada altavoz pesa aproximadamente 6.0 kg (13.2 lb).

¿Qué tipo de altavoz es el Pioneer S-RS55TB?

Es un altavoz de estantería de reflejo de graves de 2 vías con un woofer de 5.25 pulgadas y un tweeter de cúpula blanda de 1 pulgada.

¿Cuál es la impedancia del Pioneer S-RS55TB?

La impedancia es de 6 ohmios, lo que lo hace adecuado para la mayoría de los amplificadores.

¿Cuál es la respuesta de frecuencia del Pioneer S-RS55TB?

La respuesta de frecuencia es de 45 Hz a 20 kHz.

¿Cómo limpio el Pioneer S-RS55TB?

Use un paño seco y suave para limpiar el gabinete. Evite el uso de disolventes o limpiadores abrasivos.

¿Hay piezas de repuesto disponibles para el Pioneer S-RS55TB?

Sí, piezas de repuesto como controladores y crossovers están disponibles a través de centros de servicio autorizados de Pioneer.

¿Se puede colocar el Pioneer S-RS55TB cerca de un televisor?

Sí, está blindado magnéticamente para evitar interferencias con televisores CRT.

¿Cuál es el período de garantía del Pioneer S-RS55TB?

El altavoz viene con una garantía limitada de 2 años contra defectos de materiales y mano de obra.

MANUAL DE USUARIO S-RS55TB PIONEER

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo.

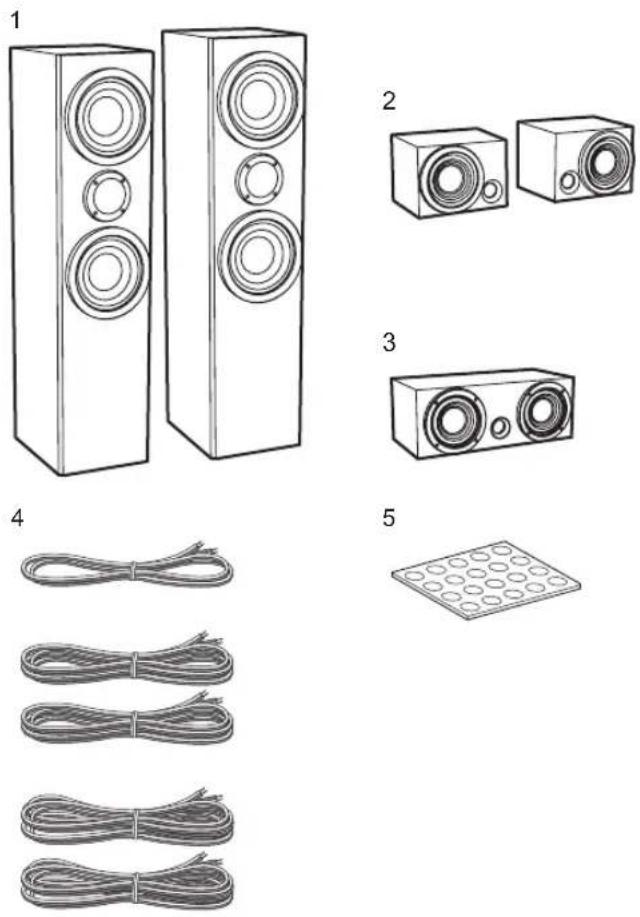

CONTENIDO DE LA CAJA

1. Altavoces delanteros (2)
2. Altavoces surround (2)
3. Altavoz central (1)
4. Cable de altavoz

Altavoz central (1) (2 m, color de abrazadera: Rojo)

Altavoces delanteros (2) (3 m, color de abrazadera: Negro) Altavoces surround (2) (10 m, color de abrazadera: Azul)

1. Almohadillas antideslizantes (1) (20 piezas)

- Manual de instrucciones (Este manual)

ANTES DE USAR

• Estos altavoces poseen una impedancia nominal de 8 Ω. Utilice un amplificador compatible con altavoces con una impedancia de 8 Ω.

• Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

• No utilice una entrada por encima de la entrada permisible.

• Cuando conecte esta unidad y otros dispositivos AV a un amplificador, primero apague el amplificador.
• Cuando amplifique los agudos con un ecualizador gráfico, no suba demasiado el volumen.

Manual de instrucciones Sistema de altavoces

- No emita volúmenes altos a través de un amplificador de salida baja. (La distorsión armónica del amplificador aumentará y existe la posibilidad de que se dañen los altavoces.)

• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
• Ni instale estas unidades cerca de una estufa o cualquier otro aparato de calefacción, ni las exponga a la luz del sol. Si lo hace, las cajas de los altavoces se podrían decolorar y las propias unidades se podría deteriorar.
• No monte los altavoces delanteros y central en la pared ni en el techo. Podría caerse y ocasionar heridas.
• Estos altavoces no están equipados con blindaje magnético. No coloque objetos a los que afecte el magnetismo fácilmente (tarjetas con banda magnética, etc.) cerca de esta unidad.
• Si se usa un televisor de tubo de rayos catódicos (televisor CRT) cerca del aparato, pueden producirse irregularidades de color o distorsión en el mismo. Si esto ocurre, separe estos altavoces más del televisor.

UBICACIÓN Y AJUSTES FINOS

CONFIGURACIÓN ENVOLVENTE ESTÁNDAR

Esta es una configuración de altavoces de sonido envolvente multicanal estándar para un sonido óptimo de cine en casa de 5.1 canales.

Para obtener mejores resultados, los altavoces se deben separar una distancia aproximadamente equivalente a la distancia de escucha. Gire los altavoces hacia adentro, en la dirección del oyente, para mejorar la estabilidad de imagen de los oyentes que no están situados en el centro. La proximidad de los altavoces a una pared lateral o trasera mejorará el rendimiento de los graves medios, aunque si los acerca demasiado (especialmente en una esquina) los graves pueden sonar poco naturales y el rendimiento de la imagen se puede degradar.

Altavoz central

El altavoz se debe situar debajo del televisor. Para obtener los mejores resultados, alinee la parte frontal del altavoz con la parte frontal del televisor. Si el altavoz se va a colocar debajo del televisor y demasiado cerca del suelo, sería conveniente inclinarlo un poco hacia arriba.

No ponga el altavoz central encima del televisor, porque el altavoz podría caerse del televisor debido a movimientos bruscos, como los terremotos, y poner en peligro a quienes se encontrasen cerca, o dañar el propio altavoz.

Altavoces surround

Para obtener los mejores resultados, los altavoces se deben colocar a la altura del oído o algo más arriba. Según la disposición de la habitación y sus preferencias, los altavoces traseros izquierdo y derecho se deben situar en las paredes laterales, justo detrás de la posición de escucha, o en las paredes.

ALMOHADILLAS

ANTIDESLIZANTES

Utilice las almohadillas antideslizantes suministradas según sea necesario de acuerdo con la ubicación elegida para la instalación. Pegue las almohadillas antideslizantes en las cuatro esquinas de la superficie del altavoz en el que se instalará. Sin embargo, habrá ubicaciones en las que no servirá de mucho utilizar las almohadillas antideslizantes, así que evite ubicarlo en lugares resbaladizos.

Coloque las unidades sobre un paño suave cuando lleve a cabo esta tarea.

Antes de conectar los altavoces, lea el manual de instrucciones suministro con el amplificador para seleccionar el ajuste de los altavoces en el amplificador.

• Altavoces delanteros: Large
• Altavoces central / surround: Small

CONEXIÓN DEL SISTEMA

• Antes de realizar ninguna conexión, asegúrese de que el equipo está apagado.
• No conseguirá que los altavoces produzcan los efectos envolventes adecuados si conecta los polos (+ y -) incorrectamente.

- Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

Conéctelos a los terminales de altavoz de la parte trasera de los altavoces

Conecte los cables de los altavoces a los terminales de altavoz de la parte trasera de los altavoces. Los polos positivos (+) de los terminales de entrada son rojos y los negativos (−) son negros. Haga coincidir los colores de los terminales de los altavoces y los cables de los altavoces al realizar la conexión.

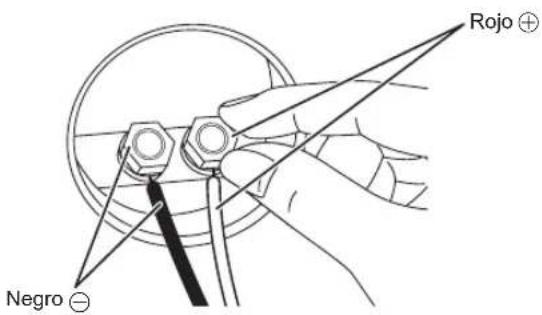

Después de aflojar los terminales de los altavoces, empuje los cables dentro de los terminales y apriételos firmemente.

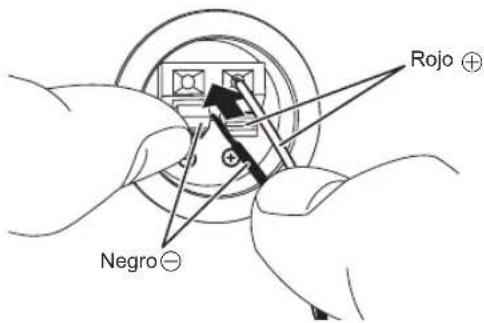

Mientras empuja las pestañas de los terminales de los altavoces, empuje los cables dentro de los terminales.

Conéctelos a los terminales de altavoz de la parte trasera del amplificador

Conecte los cables de los altavoces a los terminales de salida del altavoz en la parte trasera de los altavoces. (Para más detalles, consulte el manual de instrucciones del amplificador.)

• Después de conectar el cable al terminal, tire suavemente del cable para asegurarse de que el extremo del mismo está firmemente conectado al terminal. Una conexión incompleta podría provocar que el sonido saltase o se emitiese ruido.
• Para evitar daños en los circuitos, asegúrese de que los cables + y – de los cables de altavoz y los cables izquierdo y derecho no se tocan entre sí. También tenga cuidado de que los cables pelados no toquen el panel trasero del amplificador.

• No se suministran los tornillos de montaje. Utilice tornillos adecuados para el material de la pared que puedan soportar suficientemente el peso de los altavoces.
• Cuando pretenda colocarlos en la pared, primero asegúrese de que la pared es lo suficientemente fuerte como para soportar el peso de los altavoces.
• Después de colocarlos, compruebe que la colocación es segura. A partir de entonces, siga comprobando que la colocación es segura a intervalos regulares.
• Si tiene dudas acerca de las características de la pared, consulte a un profesional.
• No nos hacemos responsables de ningún accidente o daño causado como resultado de una instalación inadecuada.

FIJACIÓN SEGURA DE LOS ALTAVOCES DELANTEROS

Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador de plástico para sostener con seguridad el altavoz en la pared. También asegúrese de que la pared en la que está fijando el altavoz es lo suficientemente fuerte como para soportar el peso del altavoz.

• No fije el fijador de plástico directamente a la pared.
• Después de colocarlos, compruebe que la colocación es segura. A partir de entonces, siga comprobando que la colocación es segura a intervalos regulares.
• Si tiene dudas acerca de las características de la pared, consulte a un profesional.
• No nos hacemos responsables de ningún accidente o daño causado como resultado de una instalación inadecuada.

MANTENIMIENTO DE LAS CAJAS

Use una gamuza o un paño secos para limpiar el polvo y la suciedad. Si las cajas están muy sucias, limpie con un paño suave mojado en una solución neutra diluida cinco o seis veces en agua y estrujado, y pase luego un paño seco. No utilice cera para muebles ni productos de limpieza. No utilice nunca disolventes, bencina ni insecticida en spray u otros químicos sobre las cajas o cerca de ellas, ya que se puede corroer la superficie.

SOLUCIÓN DE PROBLEMAS

Síntoma Causa probable Solución
No se oye nada.	Cable de altavoz en malas condiciones o conexión defectuosa.El amplificador está apagado.El control del volumen está en 0.	Corrija la conexión o sustituya el cable.Encienda el amplificador.Suba lentamente el volumen.
El sonido se oye distorsionado.	Condición de señal extrema.	Baje el nivel de salida del amplificador (volumen, control de bajos, refuerzo de bajos) para reducir el nivel.

Nombres de los componentes

1. Caja
2. Altavoz de graves
3. Altavoz de agudos
4. Agarradores de plástico
5. Terminales de los altavoces
6. Conducto reflector de graves

Altavoces surround

1. Caja
2. Altavoz
3. Conducto reflector de graves
4. Accesorio para colocación en la pared
5. Terminales de los altavoces

Altavoces central

1. Caja
2. Altavoz
3. Conducto reflector de graves
4. Terminales de los altavoces

Diagrama de dimensiones

Unidades: mm

(Puede que haya algunas pequeñas diferencias entre las dimensiones aquí mostradas y el producto real.)

(Incluidos los salientes de los terminales)

Pioneer

2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN

18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.

Tel: [phone] Tel: [phone]

Tipo.....Tipo sobre el piso con reflexión de graves

Sistema.... Sistema de 2 direcciones

Altavoz de graves....Cono de 16 cm ×2

Altavoz de agudos....Cono de 5 cm ×1

Impedancia 8 Ω

Respuesta en frecuencia....25 Hz a 40 kHz

Sensibilidad (1 m, 1 W) 88,0 dB

Potencia de entrada máxima....150 W

Dimensiones exteriores

(An) 220 mm × (Al) 910 mm × (Prf) 248 mm

Peso 10,5 kg

Altavoces surround

Tipo....Tipo estante con reflexión de graves

Sistema.... Sistema 10 cm de una sola

Altavoces....Cono de 10 cm ×1

Impedancia....8 Ω

Respuesta en frecuencia....50 Hz a 30 kHz

Sensibilidad (1 m, 1 W) 82,0 dB

Potencia de entrada máxima....120 W

Dimensiones exteriores

(An) 180 mm × (Al) 130 mm × (Prf) 169 mm

Peso 1,4 kg

Altavoz central

Tipo....Tipo estante con reflexión de graves

Sistema.... Sistema 10 cm de una sola

Altavoces....Cono de 10 cm ×2

Impedancia....8 Ω

Respuesta en frecuencia....50 Hz a 25 kHz

Sensibilidad (1 m, 1 W) 86,0 dB

Potencia de entrada máxima....120 W

Dimensiones exteriores

(An) 350 mm × (Al) 130 mm × (Prf) 169 mm

Peso 2,5 kg

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE

Tel: [phone]
