Tipo de producto	Altavoz acústico (sistema de dos vías)
Marca	Pioneer
Modelo	PDPS61 (PDP-S61)
Tipo de gabinete	Bass-reflex
Altavoz de graves	Tipo cono de 6,6 cm × 10,6 cm
Altavoz de agudos	Tipo semidomo de 2,5 cm
Impedancia nominal	6 Ω
Rango de frecuencias	60 Hz a 30 000 Hz
Sensibilidad (1 m, 1 W)	80 dB
Entrada máxima admisible	18 W
Entrada nominal	6 W
Frecuencia de cruce	4 kHz
Dimensiones (An × Al × Pr)	105 mm × 882 mm × 65 mm
Peso (por altavoz)	1,9 kg
Accesorios incluidos	Cables de altavoz (×2), tornillos de montaje M5×10 mm (×16), placas de fijación de altavoz (4 piezas), manual de instrucciones
Compatibilidad	Diseñado para uso exclusivo con un televisor de plasma Pioneer
Instalación	Montaje en el televisor de plasma utilizando las placas de fijación incluidas; se puede utilizar con un soporte de mesa PDK-TS30A o una unidad de instalación mural
Mantenimiento y limpieza	Utilice un paño suave y seco; para suciedad persistente, use un paño humedecido con agua jabonosa suave, luego seque con un paño seco. No use cera, diluyente, bencina ni productos químicos.
Precauciones de seguridad	No levante la pantalla por los altavoces; apriete bien los tornillos; evite sobrecargas de entrada; desconecte la alimentación antes de modificar las conexiones.
País de fabricación	No especificado en el manual

Preguntas frecuentes - PDPS61 PIONEER

¿Cómo instalar los altavoces PDPS61 en mi televisor de plasma Pioneer?

Siga los pasos del manual de instrucciones: fije las placas de fijación a los altavoces, atornille parcialmente los tornillos de montaje en la parte trasera del televisor, cuelgue los altavoces y luego apriete los tornillos. Use los cables de altavoz incluidos respetando la polaridad (gris con rojo, negro con negro).

¿Estos altavoces son compatibles con otras marcas de televisores?

No, están diseñados exclusivamente para su uso con un televisor de plasma Pioneer. El uso con otros dispositivos puede dañar los altavoces o provocar un incendio.

¿Cuáles son las dimensiones y el peso de los altavoces PDPS61?

Cada altavoz mide 105 mm (ancho) × 882 mm (alto) × 65 mm (profundidad) y pesa 1,9 kg.

¿Puedo montar los altavoces en la pared sin soporte de mesa?

Sí, puede usar una unidad de instalación mural. El manual describe el procedimiento: primero fije los altavoces al televisor, luego coloque el conjunto sobre las placas de fijación mural. Nunca levante el televisor por los altavoces.

¿Cómo limpiar los altavoces sin dañarlos?

Use un paño suave y seco para quitar el polvo. Si están muy sucios, humedezca ligeramente el paño con agua y un poco de detergente suave, luego seque con un paño seco. Nunca use productos químicos, diluyentes ni cera.

¿Qué hacer si no obtengo sonido después de conectar los altavoces?

Verifique que los cables estén bien insertados en los terminales, que el aislante no esté en contacto con el terminal (el cable de cobre debe ser visible) y que se respete la polaridad (gris/rojo, negro/negro). También asegúrese de que el televisor esté encendido y que el volumen no esté silenciado.

¿Hay precauciones que tomar para evitar dañar los altavoces?

Sí: no usar con otro dispositivo que no sea el televisor de plasma Pioneer especificado, no elevar excesivamente el volumen si los agudos están acentuados, y siempre desconectar la alimentación antes de modificar las conexiones. Evite también golpes en el embellecedor frontal.

¿Cuál es la potencia admisible de los altavoces?

La entrada nominal es de 6 W, la entrada máxima de 18 W. La impedancia nominal es de 6 Ω. Respete estos valores para evitar sobrecarga.

¿Puedo usar los altavoces con una pantalla de computadora o un monitor de tubo de rayos catódicos?

La proximidad de una pantalla de computadora o un monitor de tubo de rayos catódicos puede causar interferencias y distorsión de colores. Aleje los altavoces de estos dispositivos si es necesario.

¿Qué hacer si pierdo los tornillos o las placas de fijación?

Use solo los tornillos incluidos (M5 × 10 mm, negros). Contacte a su distribuidor o a un centro de servicio autorizado de Pioneer para obtener piezas de repuesto. No use otros tornillos ya que podrían aflojarse.

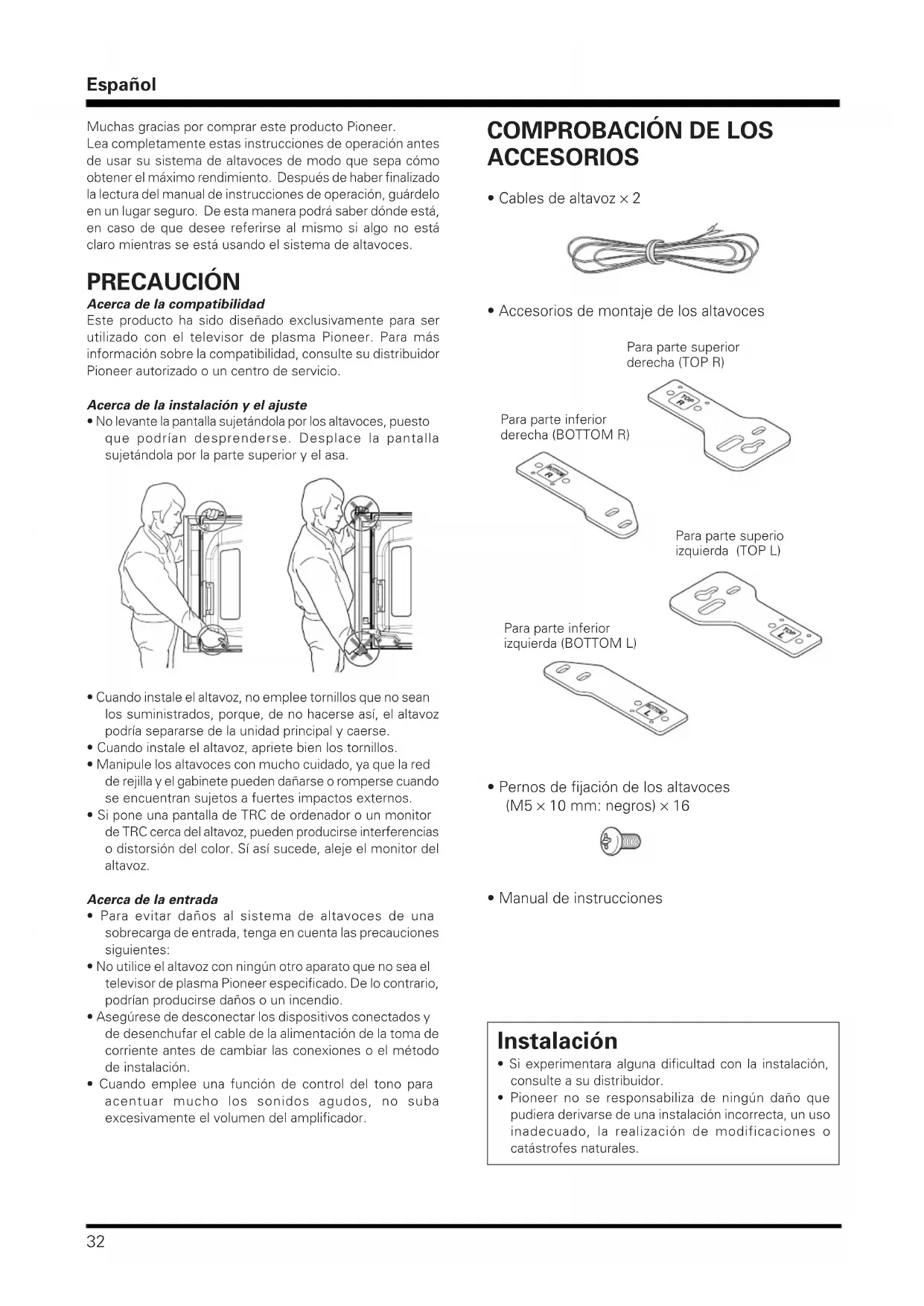

MANUAL DE USUARIO PDPS61 PIONEER

Muchasgraciasporcomprareste productoPioneer.

Lea Completely把这些 instrucciones de operación antes de usar su sistemas de altavoces de modo que sepa como Obtener el máximo rendimiento. Después de haber finalizzato la lectura del manual de instrucciones de operación, guardelo en un lugar seguro. De esta manière pourrait saberdonde está, en caso de que desee referirse al mesmo si algo no está claro@msteadasecosteusingoelsystemadealtavoces.

PRECAUCION

Acerca de la compatibilidad

Este produit ha sido Diseñado exclusivamente para ser realizado con el televisor de plasma Pioneer. Para más información sobre la compatibiliad, consulte su distribuidor Pioneer autorizzato o un centro de servicios.

Acerca de la instalacion y el ajuste

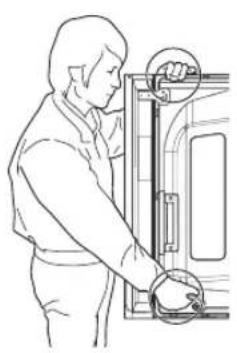

• No levante la pantalla sujetandola por los altavoces, bajo que podrieran desparenderse. Desplace la pantalla sujetandola por la parte superior y el asa.

• Cuando instale el altovo, no emplee tornillos que no sean los suministrados, porque, de no hacerse asi, el altovo podra separarse de la unidad principal y caerse.
• Cuando instale el altovoz, apriete bien los tornillos.
• Manipule los altavoces con mucho cuidado, ya que la red de rejilla y el gabinete pueda danarse o romperse cuando se.Encuentran susjetos a fuertes impactos externos.
• Si pone una pantalla de TRC de ordinador o un monitor de TRC cerca del altovoz, pueda producirse interferencias o distorsión del color. Si así sucede, aleje el monitor del altovoz.

Acerca de la entrada

• Paraatar daños al sistemas de altavoces de una sobrecarga de entrada,onga en cuenta las precauidones seguidentes:
• No utilise el.altavoz con ningún othero aparato que no sea el televisor de plasma Pioneer especialico. De lo contrario, podrián producirse daños o un incendidio.
• Asegúrese de desconectar los dispositivos conectados y de desenchufar el cable de la alimentación de la toma de corriente antes decaejar las conexiones o el método de instalación.
• Cuando emplee una referencia de control del tono para acentuar mucho los sonidos agudos, no suba excessivamente el volumen del amplificador.

COMPROBACION DE LOS ACCESORIOS

• Cables de altavoz × 2

• Accesorios de montaje de los altavoces

Para parte superior derecha (TOP R)

Para parte inferiorecha (BOTTOM R)

Para parte superio izquierda (TOP L)

Para parte inferior izquierda (BOTTOM L)

• Pernos de fijación de los altavoces (M5 × 10 mm: negros) × 16

• Manual de instrucciones

Instalación

• Si experimentara alguna dificultad con la instalacion, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún dano que pudiera derivarse de una instalación Incorrecta, un uso inadequado, la realización de modificaciones o catástrofas naturales.

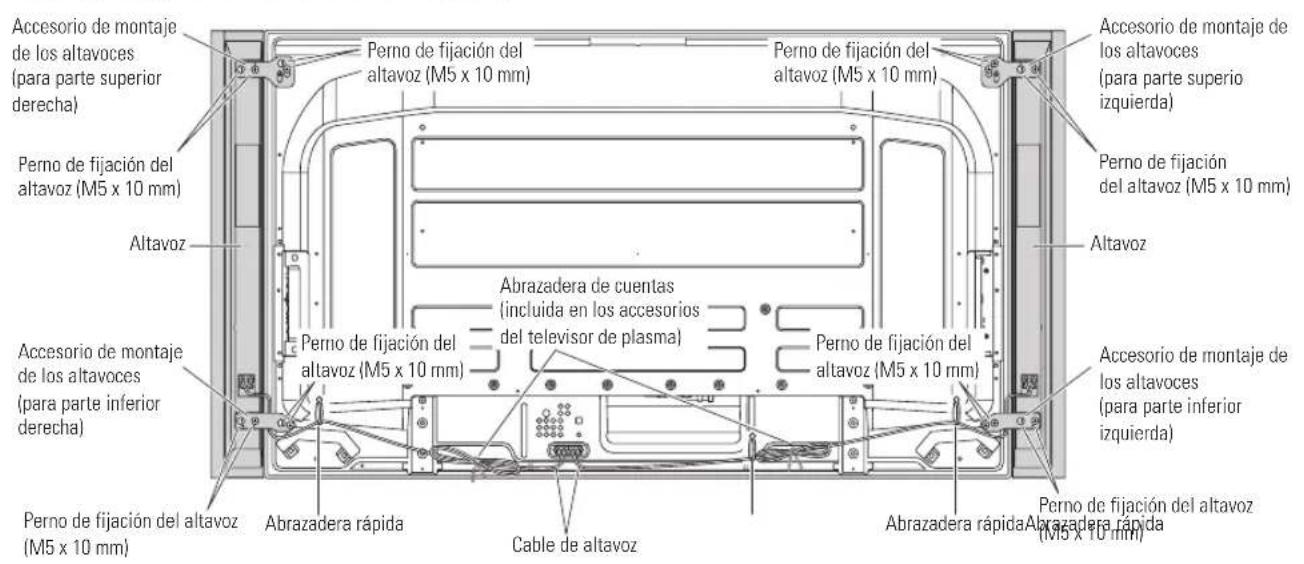

INSTALLACION EN EL TELEVISOR DE PLASMA

Televisor de plasma con el altovoz instalado

Si se utilizes el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople el soporte de mesa de la series PDK-TS30A (u other soporte para televisos de plasma Pioneer) al televator de plasma.

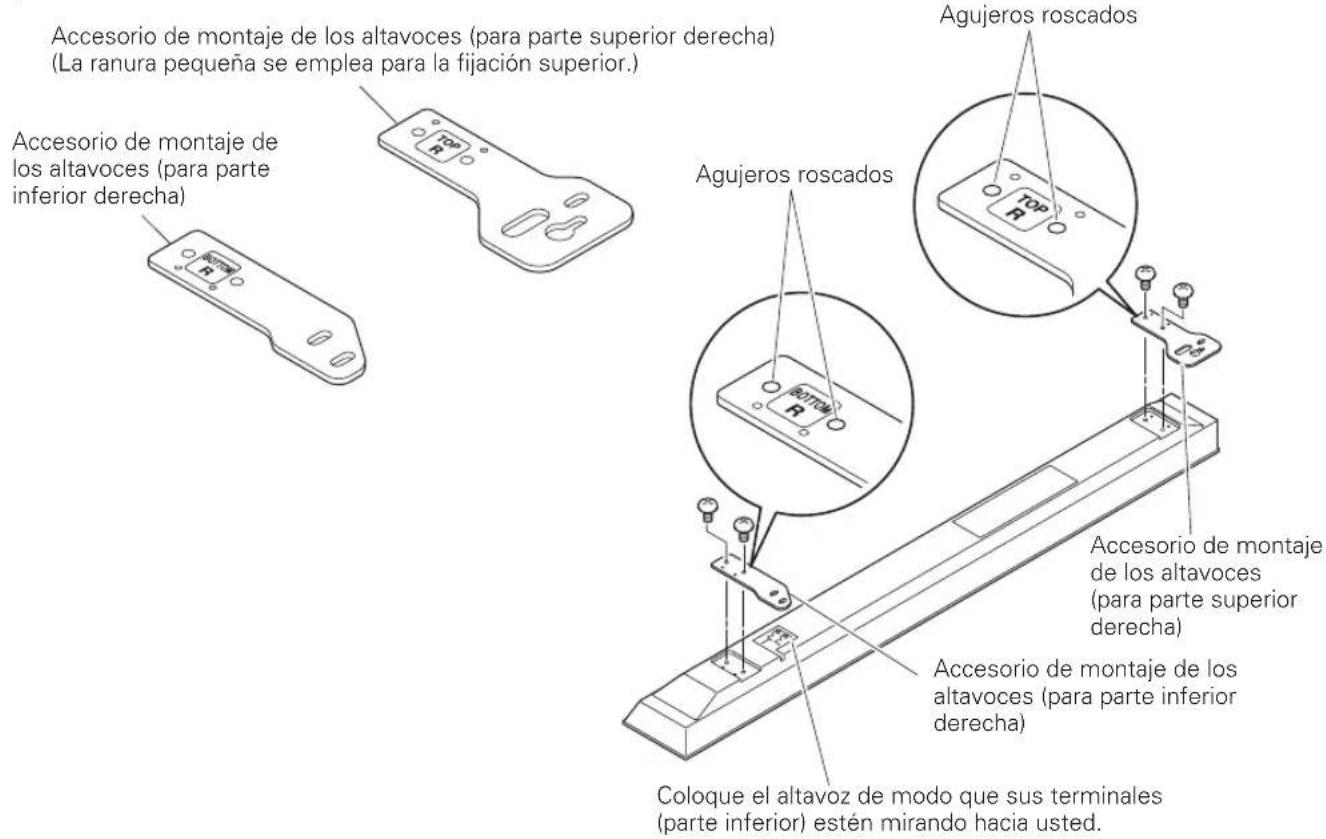

1. Como fazer los accesorios de montaje de los altavoces en los altavoces.

Hay accesos de montaje superior e inferior para el altovo de la derecha y para el de la izquierda. Utilice los pernos suministrados para fjirlos accesos de montaje adecuados en la parte superior e inferior de la cara posterior de los altavoces. (Se indica como fjir el accesorio de montaje del lado derecho; para fjir el del lado izquierdo, siga elismo procedimiento.)

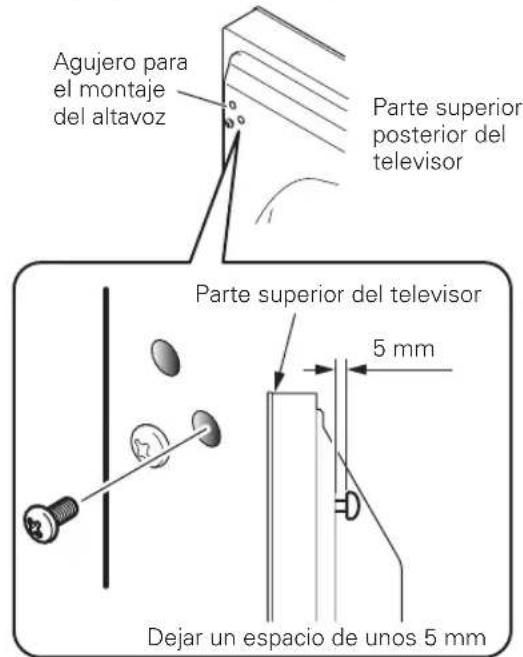

2. Atornille uno de los pernos suministrados en el agujero de montaje del altavoz (el más bajo de los dos) situado en la parte superior de la cara posterior del televisor de plasma.

No lo apriete al máximo todas. Déjelo algo flojo, modo que quedenanos 5mm para atornillar.

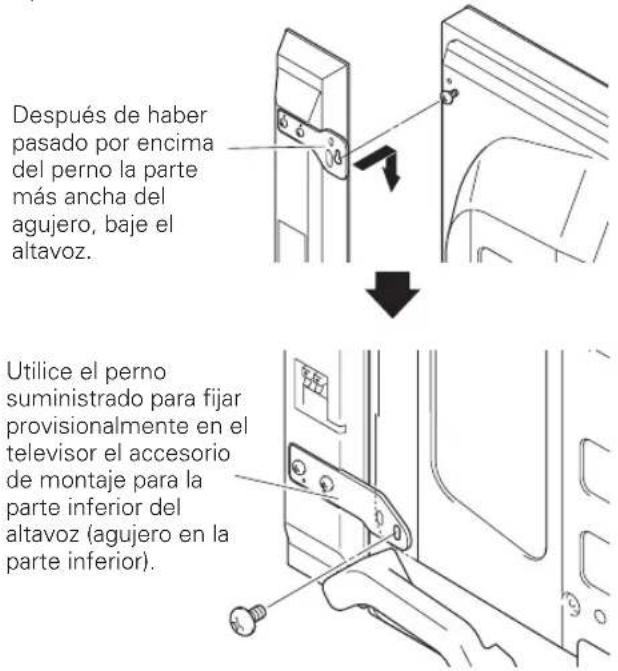

3. Cuelgue el accesorio de montaje del altavoz en el perno que ha atornillado en la parte superior. Paraarlo, deslice la parte más ancha por encima de el y después bajo el altavoz y encajelo en la ranura; atornille provisionalmente el perno inferior.

Después de haber pasado por encima del perno la parte más ancha del agujero del accesorio de montaje del altovo (parete superior), bajo el altovo de modo que descanse sobreél.

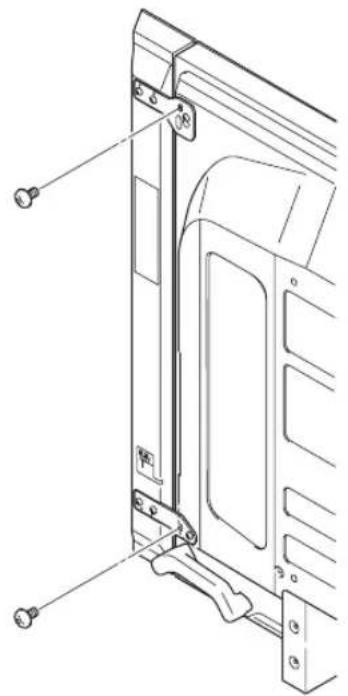

1. Ajuste la posicion del altovoz y a continuacion asegure firmamente los pernos superior e inferior.
2. Apriete los dos pernos, en la parte superior e inferior de cada altovoz (un total de quatre pernos). De este modo fijará los altovoces al televisor.

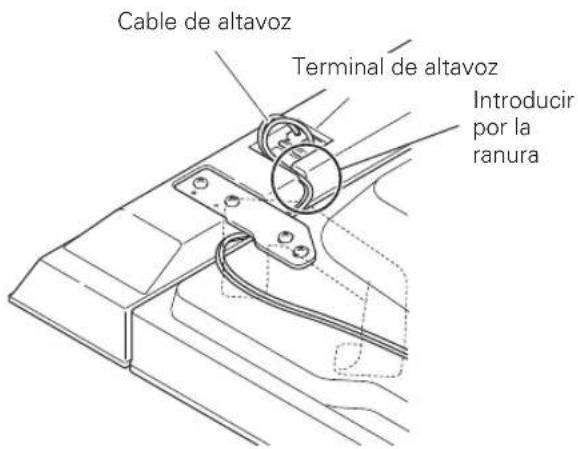

1. Pase el cable de altovoz suministrado entre el altovoz y el televisor de plasma (por debajo del accesorio de montaje del altovoz) desde abajo.
2. Conecte los cables de altevoz al altevoz (consulte la pagea.),
3. Introduzca el cable por la ranura del altovoz.

1. Conecte el除外 extremo de los cables de altevoz a la parte posterior del televisor de plasma (consulte la网页).

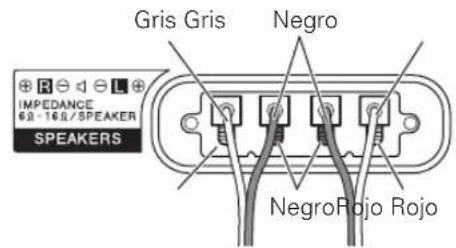

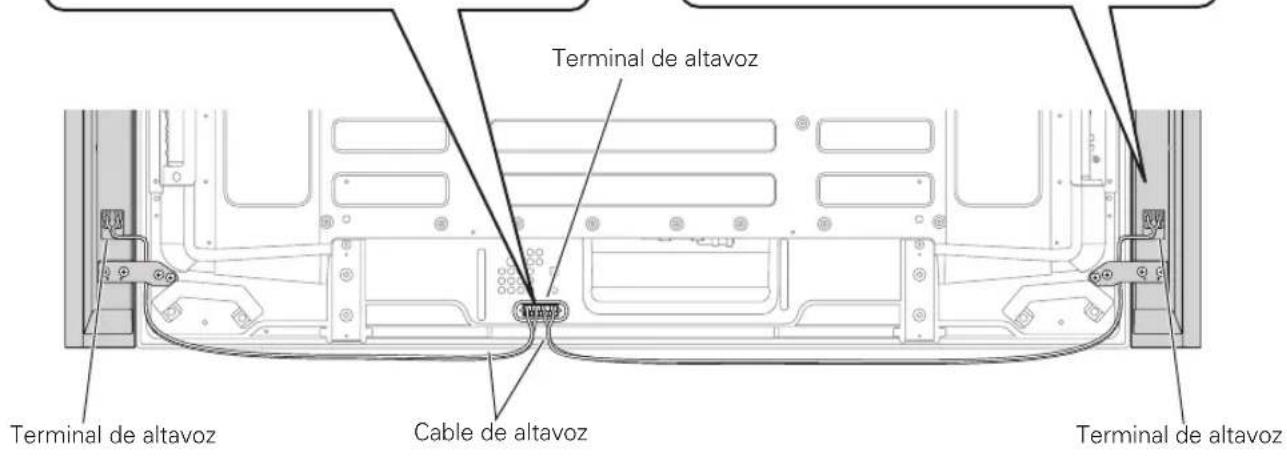

como conectar los cables de altavoz a la parte posterior del televator de plasma.

Conecte los cables correctamente con respecto a la polaridad de los terminales de altovoz del teovisor de plasma; es decir, el cable (gris) a los terminales (rojos) y el cable (negro) a los terminales (negros).

como conectar los cables de altavoz al altavoz.

Conecte los cables correctamente con
respecto a la polaridad de los terminales de
altavoz; es decir, el cable (gris) a los
terminales (rojos) y el cable (negro) a los
terminales (negros).

A efectos ilustrativos, en este manual no se presenta el soporte de mesa.

NOTA:

Presione la palanca e introduzca el extremo del cable.
- Cuando suele la palanca, el cable de altovoz quedará sujeto.

Precaución

• Cuando cambie la connexion o lleve a cabo la instalacion, asegürese de que apaga los aparatos conectados y de que desenchufa el cable de alimentacion de la toma de pared.
• Si introduce el cable de altavoz de modo que el aislamento este tocando el terminal de altavoz, es possible que no obtenga ningún sonido. No lo introducesca demasiado, de forma que el hilo de cobre quede visible.

• Para comprarbar que los extremos de los cables de altovoz estan bien connectados a los terminales, una vez que haya realizado la connexion, tire suavamente de cada uno de los cables. Si las conexiones han quedado algo flojas, es possible que se occasionen perdidas de sonido o ruido.
• Si se produce un cortocircuito en los cables y como consecuencia de un cable desnudo, es possible que el televisor de plasma reciba una carga excessiva, lo que se traduciría en un funcionaatorio interrupido o incorrecto.
• Si las conexiones del cable de altozo a los terminals derecho o izquierdo del televator de plasma no se han realizado correctamente con respecto a la polaridad, podrián producirse efectos de sonido estéreo defectuosos, lo que a su vez daría lugar aunos sonidos graves deficientes o a una imagen sonora inestable.
  Enrolle el cable sobre si mesmo sin tirar de el.

10. Como reunir y enrollar los cables sobre si mismos.

Con el teovisor de plasma se facilitanunas abrazaderas rapiidas yunas abrazaderas deCNTAS que le permittiran organizar y enrollar los cables que queden demasiado largos.

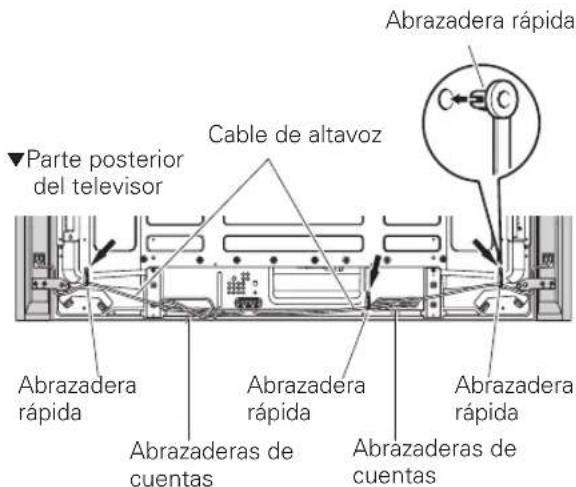

como colocar las abrazaderas rápidas en el televisor de plasma

Según el sistemas de organizaciónlegantodecoque las abrazaderas rápidasutilizando los agujeros que presenten elsymbolo ↑ en su parte inferior.

Cómo colocar y extraer las abrazaderas rápidas

Introduzca [1] en un agujero apropiado de la parte posterior del teletvisor de plasma e introduzca [2] en la parte posterior de [1] para cerrar la abrazadora a presión.

• Las abrazaderas rápidas han sido disénadas para que, una vez colocadas, no;puedan extraearse con calidad. Colóquelas con cuidado.
• Utilice uno alicates para hacer girar la abrazadora 90^ , tirando de ella hacía fuera. Es posible que con el tiempo la abrazadora se deteneré y的结果 dañada si se extrae.
• Asegürese de que ninguno de los cables conectores queda tirante.

NOTA:

• Utilice las abrazaderas deCNTAs y las abrazaderas rapiidas segun estime necessario.
• Cuando organice los cables de altovoz, asegúrese de que los enrolla sobre si mismos de modo que no queden sometidos a ninguna presión.

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primerocoloqueletelevisordeplasmasobreuna sábanasuave,etc.Después,proceda colocar los altavoces.

1. Coloque los altavoces en el televisor de plasma (consulte los procedimientos 1 a 10 en las páginas 33 a 36).
2. Coloque el televisor de plasma en los accesorios de montaje de launidad para colgar de la pared.

Para detalles al respecto, consulte el manual de instrucciones fácilado con la unidad para colgar de la pared.

Precaución

No levante el televisor sujetandolo por los altavoces, ya que ellos podrnan soltarse. Sujete lo por la parte inferior y superior.

• Para qitar la suciedad y el polro utilize un paño de limpieza o paño seco.
• Cuando la superficie está muy sucia, limpie con un paño embebido en algunos agente limpiador neutro diluido cinco oarethces en agua, exprima bien, y bajo vuelva a limpiar con un paño seco. No utilise ceras o agentes limpiadores para muebles.
• No utilise diluyentes, bencinas, rociadores de insecticidas nithers agentes quimicos sobre o circa de esta unidad, ya que pueda correer las superficies.
• Cuando se usa un paño químico, lea las instrucciones para el cuidado del pañó químico.

ESPECIFICACIONES

Caja acústica ......... Tipo reflejo de bajos

Altavoz de graves (para los sonidos graves)
... Tipo cnicico 6,6 cm × 10,6 cm

Altavoz de agudos (para los sonidos agudos)
.... Tipo semicúpula de 2,5 cm

Impedancia nominal 6Ω

Gama de Frequencias. 60 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) 80 dB

Entrada permissible:

Entrada maxima 18 W

Entrada nominal 6 W

Frecuencia de cruce 4 kHz

Dimensiones exteriores

105 mm (An) × 882 mm (Al) × 65 mm (Pr)

Peso 1,9 kg

Partes accesorias (para dos altavoces)

Cable de altavoz × 2

Pernos (M5× 10mm)× 16

..Accosorios de montaje de los altavoces

Parte superior izquierda (TOP L) × 1

Parte inferior izquierda (BOTTOM L) × 1

..Manual de instrucciones × 1

NOTA:

Las specifications y diseño está susjetos a posibles ambios sin previo aviso, con el的对象 de mejoras en el producto.

AVISO IMPORTANTE - ANOTE MÁS ABAJO EL NUMERO DE MODELO Y EL NUMERO DE SERIE DE ESTE EQUIPO. LOS ENCONTRARÁ DETALLADOS EN LA PARTE POSTERIOR DEL MISMO.

N.° DE MODELO

N.°DESERIE

GUARDE ESTOS NUMEROS PARA FUTURAS REFERENCIAS.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislacion vigente, existe un systema de recogida distinto para los productos electronicos que requieren un procedimiento adecuado de tratamento, recuperacion y reciclado.

Las vividas privadas en los Estados miembrs de la UE, en Suiza y Noruega能把 devolver gratamente sus productos electricos usados en las instalaciones de recoleccion previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los paises que no se han mencionado en el párrafo anterior,pongase en contacto con sus autoridades locales a fin de poder el método de eliminación correcto.

Al actuar suguiendo estas instrucciones, se asegurar de que el producto de desecho se somete a los procesos de tratamente, recuperacion y reciclaje necessarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salute humana. K058 A

Publicado por Pioneer Corporation.

Todoosderechosreservados.
