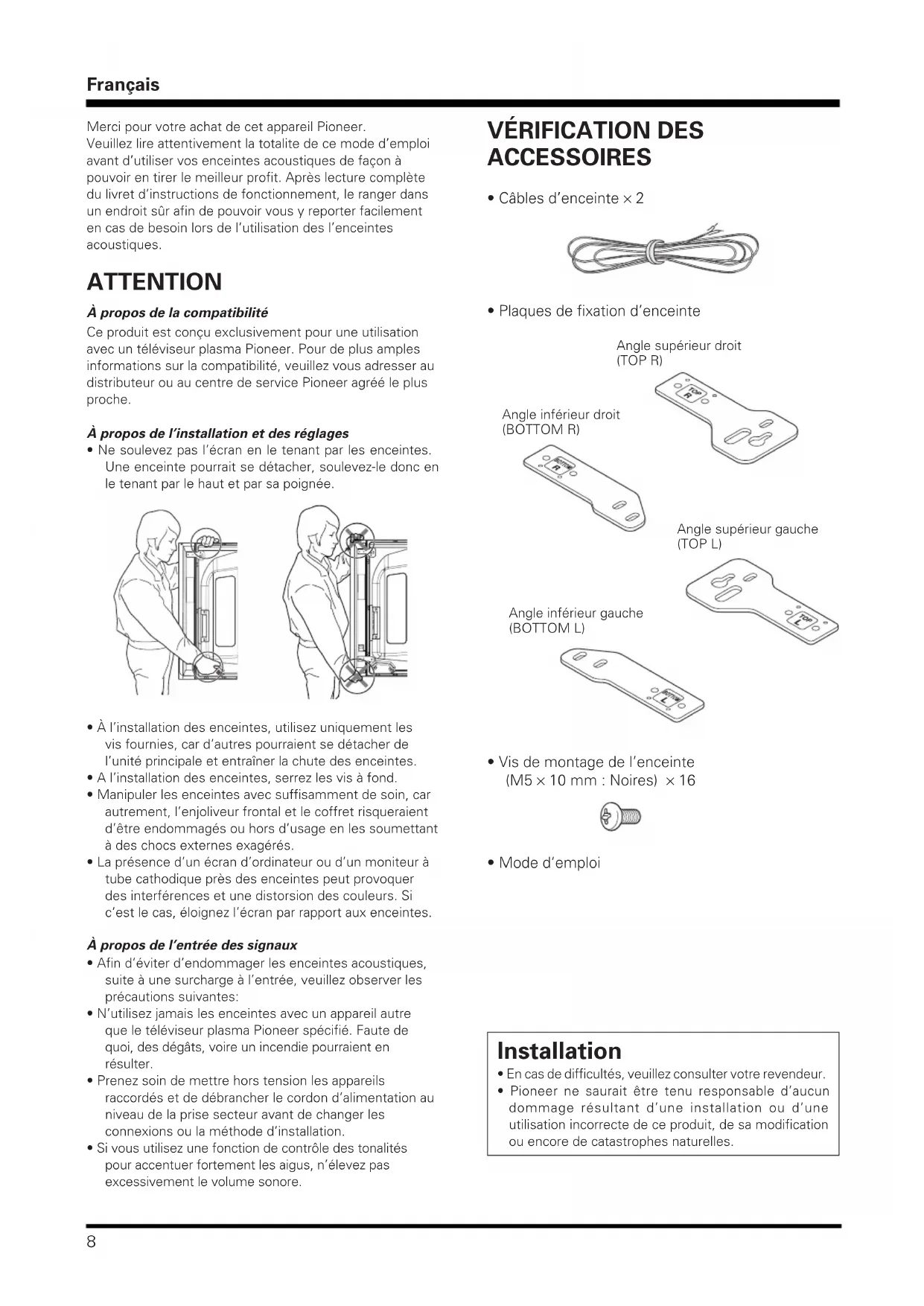

8 Merci pour votre achat de cet appareil Pioneer.Veuillez lire attentivement la totalite de ce mode d’emploiavant d’utiliser vos enceintes acoustiques de façon àpouvoir en tirer le meilleur profit. Après lecture complètedu livret d’instructions de fonctionnement, le ranger dansun endroit sûr afin de pouvoir vous y reporter facilementen cas de besoin lors de l’utilisation des l’enceintesacoustiques. ATTENTION

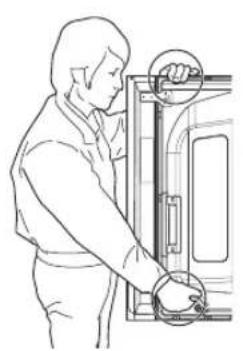

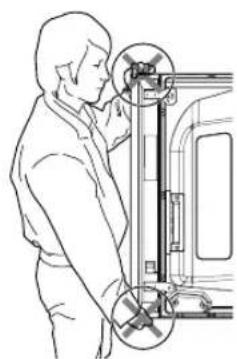

À propos de la compatibilité Ce produit est conçu exclusivement pour une utilisationavec un téléviseur plasma Pioneer. Pour de plus amplesinformations sur la compatibilité, veuillez vous adresser audistributeur ou au centre de service Pioneer agréé le plusproche. À propos de l’installation et des réglages • Ne soulevez pas l’écran en le tenant par les enceintes.Une enceinte pourrait se détacher, soulevez-le donc enle tenant par le haut et par sa poignée.

VÉRIFICATION DES ACCESSOIRES

• Câbles d’enceinte × 2

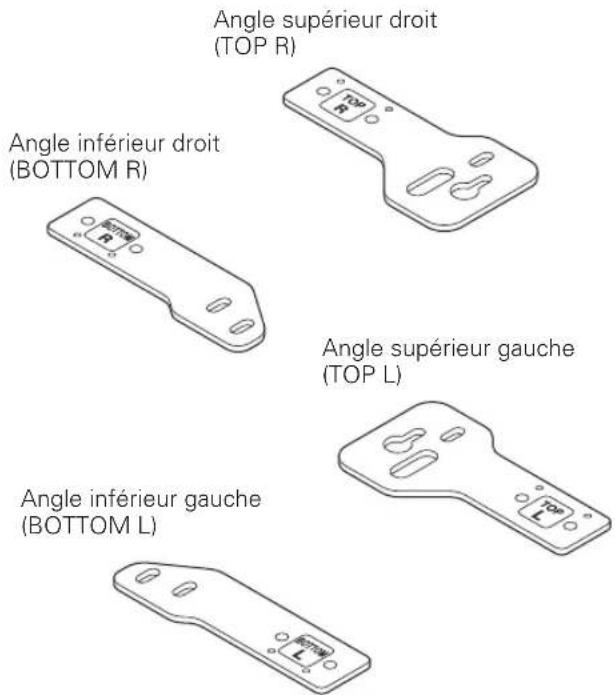

• Plaques de fixation d’enceinte • À l’installation des enceintes, utilisez uniquement lesvis fournies, car d’autres pourraient se détacher del’unité principale et entraîner la chute des enceintes.• A l’installation des enceintes, serrez les vis à fond.• Manipuler les enceintes avec suffisamment de soin, carautrement, l’enjoliveur frontal et le coffret risqueraientd’être endommagés ou hors d’usage en les soumettantà des chocs externes exagérés.• La présence d’un écran d’ordinateur ou d’un moniteur àtube cathodique près des enceintes peut provoquerdes interférences et une distorsion des couleurs. Sic’est le cas, éloignez l’écran par rapport aux enceintes. À propos de l’entrée des signaux • Afin d’éviter d’endommager les enceintes acoustiques,suite à une surcharge à l’entrée, veuillez observer lesprécautions suivantes:• N’utilisez jamais les enceintes avec un appareil autreque le téléviseur plasma Pioneer spécifié. Faute dequoi, des dégâts, voire un incendie pourraient enrésulter.• Prenez soin de mettre hors tension les appareilsraccordés et de débrancher le cordon d’alimentation auniveau de la prise secteur avant de changer lesconnexions ou la méthode d’installation.• Si vous utilisez une fonction de contrôle des tonalitéspour accentuer fortement les aigus, n’élevez pasexcessivement le volume sonore.Angle supérieur droit(TOP R)Angle inférieur droit(BOTTOM R) • Vis de montage de l’enceinte

(M5 × 10 mm : Noires) × 16

• Mode d‘emploi Angle supérieur gauche(TOP L)Angle inférieur gauche(BOTTOM L) Installation • En cas de difficultés, veuillez consulter votre revendeur.• Pioneer ne saurait être tenu responsable d’aucundommage résultant d’une installation ou d’uneutilisation incorrecte de ce produit, de sa modificationou encore de catastrophes naturelles.9

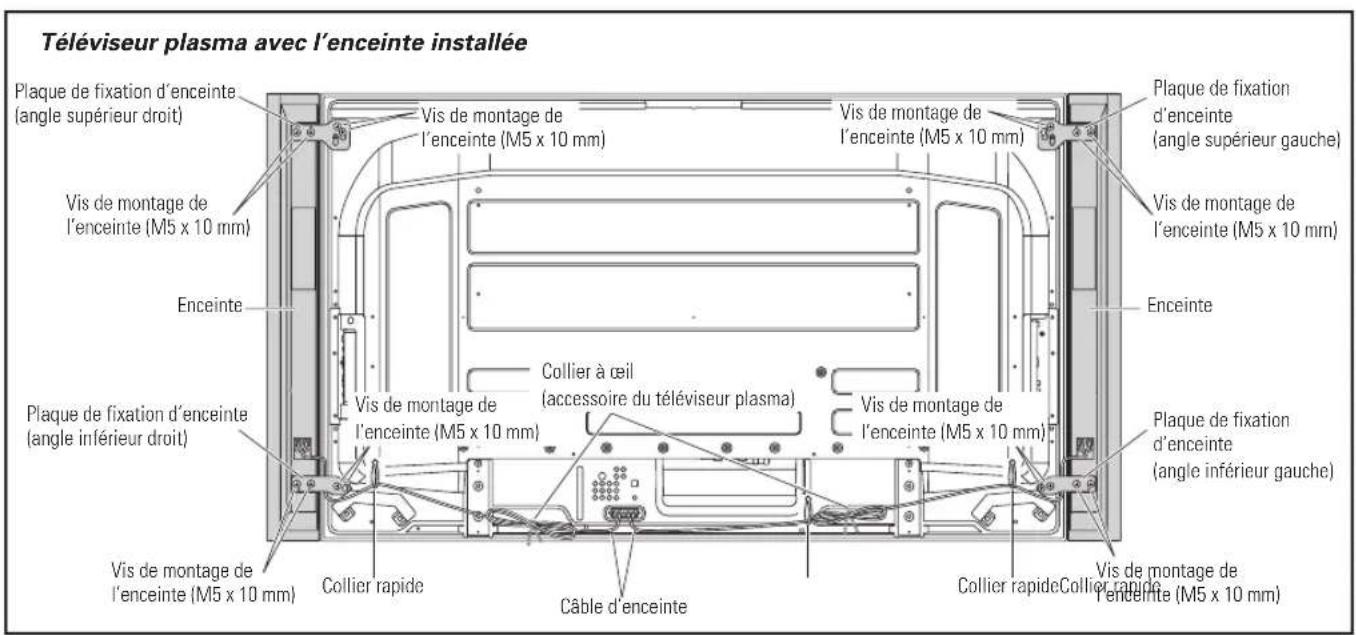

Téléviseur plasma avec l’enceinte installée Plaque de fixation d’enceinte (angle supérieur droit)Plaque de fixation d’enceinte (angle supérieur gauche)Plaque de fixation d’enceinte (angle inférieur droit)Plaque de fixation d’enceinte (angle inférieur gauche) Enceinte Vis de montage de l’enceinte (M5 x 10 mm)Vis de montage de l’enceinte (M5 x 10 mm)Vis de montage de l’enceinte (M5 x 10 mm)Vis de montage de l’enceinte (M5 x 10 mm)Collier à œil (accessoire du téléviseur plasma)Vis de montage de l’enceinte (M5 x 10 mm)Enceinte Vis de montage de l’enceinte (M5 x 10 mm)Vis de montage de l’enceinte (M5 x 10 mm)Câble d’enceinteVis de montage de l’enceinte (M5 x 10 mm)Collier rapideCollier rapideCollier rapide

INSTALLATION SUR LE TELEVISEUR PLASMA Si vous utilisez un pied de table :

Avant d’installer l’enceinte, installez le téléviseur plasma sur le pied de table PDK-TS30A (ou un autre pied de téléviseur

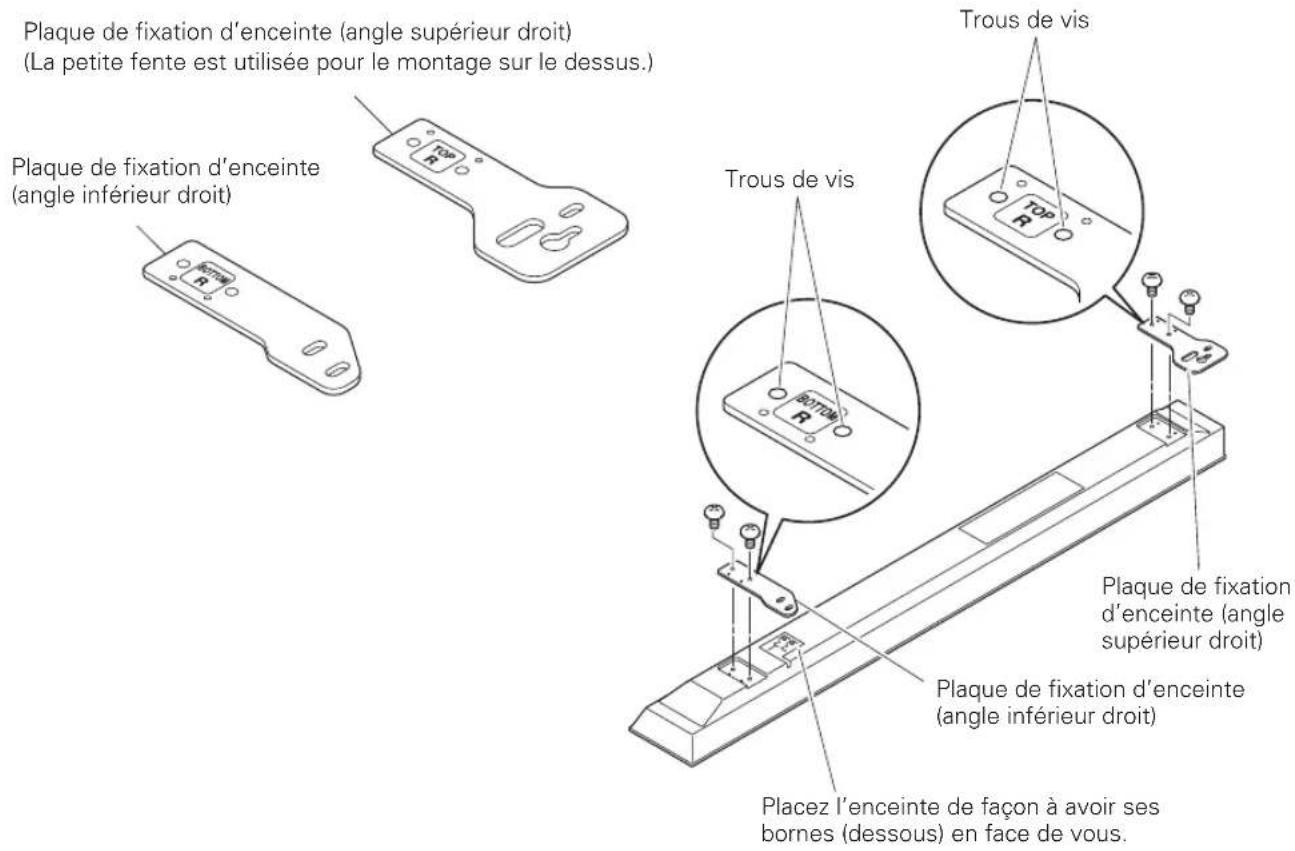

1. Poser les plaques de fixation sur les enceintes.

Il y a des plaques de fixation supérieures et inférieures pour l’enceinte gauche et pour l’enceinte droite. Au dos des

enceintes, fixez les bonnes plaques de fixation dans les angles inférieurs et supérieurs à l’aide des vis fournies. (le

schéma indique la fixation de la plaque du côté droit. Procédez de la même façon pour le côté gauche.)

Plaque de fixation d’enceinte (angle supérieur droit)

(La petite fente est utilisée pour le montage sur le dessus.)

Plaque de fixation d’enceinte

(angle inférieur droit)

Plaque de fixation d’enceinte

(angle inférieur droit)

Placez l’enceinte de façon à avoir ses

bornes (dessous) en face de vous.Français

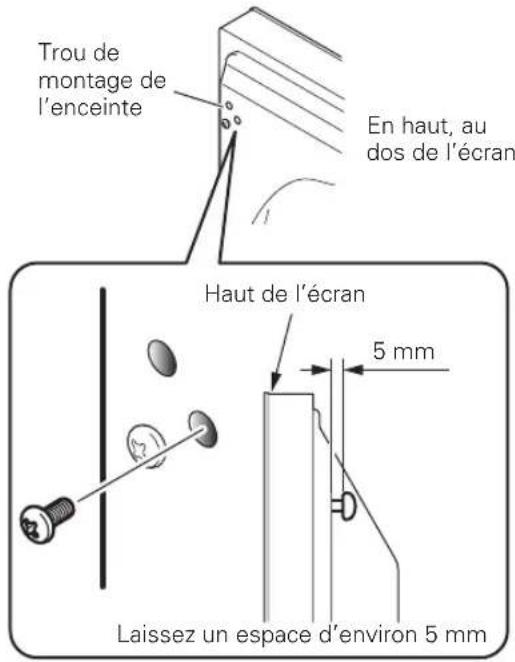

2. Vissez l’une des vis fournies dans le

trou de montage (le plus bas des

deux) situé à l’arrière de l’écran.

Ne la serrez pas complètement tout de suite. Laissez

du jeu, arrêtez-vous à environ 5 mm de la fin.

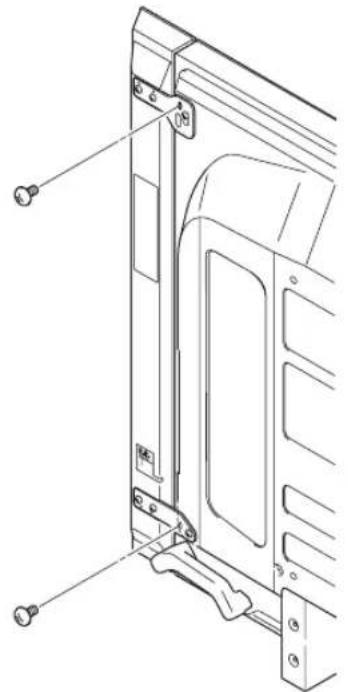

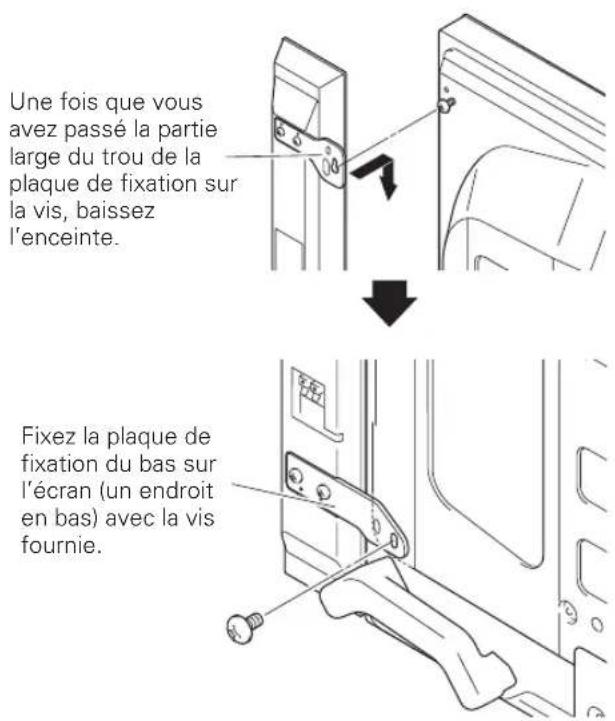

3. Placez la plaque de fixation d’enceinte

sur la vis que vous venez de poser en

passant la partie large par-dessus puis

en faisant glisser la vis au bas de la

fente. Vissez provisoirement la vis du

Une fois que vous avez passé la partie large du trou de

la plaque de fixation (en haut) sur la vis, baissez

4. Ajustez la position de l’enceinte puis

serrez complètement les vis du haut

5. Serrez les deux vis, en haut et en bas

pour chaque enceinte (quatre vis au

total). Ceci fixe les enceintes à

6. Passez le câble d’enceinte fourni

entre l’enceinte et le téléviseur

plasma (sous la plaque de fixation

d’enceinte) par le dessous.

7. Branchez les câbles d’enceinte sur

les enceintes (voir page suivante).

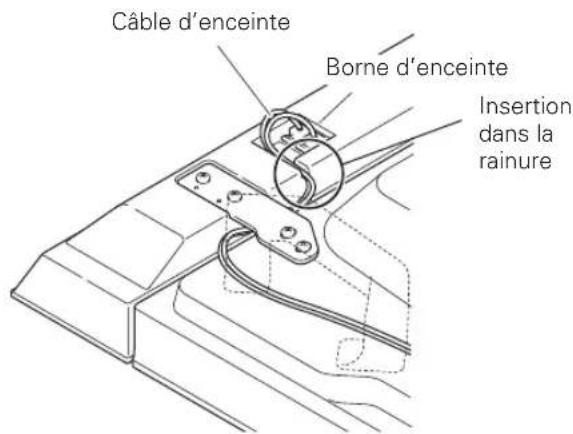

8. Insérez le câble dans la rainure située

9. Branchez l’autre extrémité des

câbles d’enceinte au dos du

téléviseur plasma (voir page

Laissez un espace d’environ 5 mm

avez passé la partie

plaque de fixation sur

REMARQUE : • Appuyez sur le levier et insérez l’extrémité du câble. • Quand vous relâchez le levier, il seresserre autour du câble d’enceinte. Attention

• Pensez à mettre les appareils hors tension et à retirer le cordon d’alimentation de la prise murale avant de modifierles branchements ou l’installation. • Si vous poussez le câble d’enceinte trop loin et que l’isolant est en contact avec la borned’enceinte, il est possible que vousn’obteniez aucun son. Une fois le câbleinséré, vous devez toujours pouvoir voir lefil de cuivre. • Vérifiez que les extrémités des câbles d’enceinte sont

bien branchées sur les bornes en tirant légèrement sur le

câble une fois les branchements effectués. Des câbles

mal raccordés peuvent entraîner des interruptions du son ou du bruit. • En cas de court-circuit entre les câbles  et  provoqué

par un fil exposé, le téléviseur plasma peut recevoir une charge excessive entraînant une interruption dufonctionnement ou un dysfonctionnement. • Le branchement incorrect du câble d’enceinte sur les bornes gauche ou droite du téléviseur plasma en termes de polarité peut entraîner des effets de son stéréo insuffisants, des basses médiocres ou des imagessonores instables.• Rassemblez les câbles sans les tirer. Noir

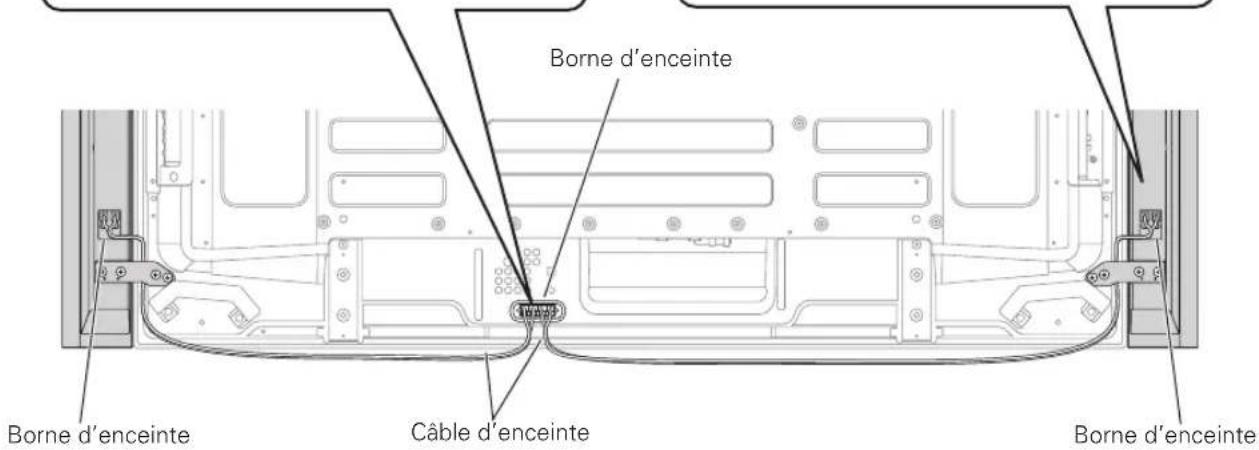

Gris Borne d’enceinteBorne d’enceinteCâble d’enceinteBorne d’enceinteGris GrisNoir Noir Rouge Rouge Branchement des câbles d’enceinte

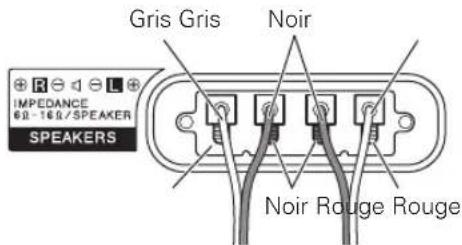

au dos du téléviseur plasma. Branchez les câbles correctement en respectant la polarité des bornes du téléviseur plasma : le câble  (gris) avec les bornes  (rouges) et le câble  (noir) avec les bornes  (noires). Branchement des câbles d’enceinte

sur l’enceinte. Branchez les câbles correctement en respectant la polarité des bornes du téléviseur plasma : le câble  (gris) avec les bornes  (rouges) et le câble  (noir) avec les bornes  (noires). Rouge Noir  Pour plus de clarté, le pied de table n’est pas représenté ici.Français

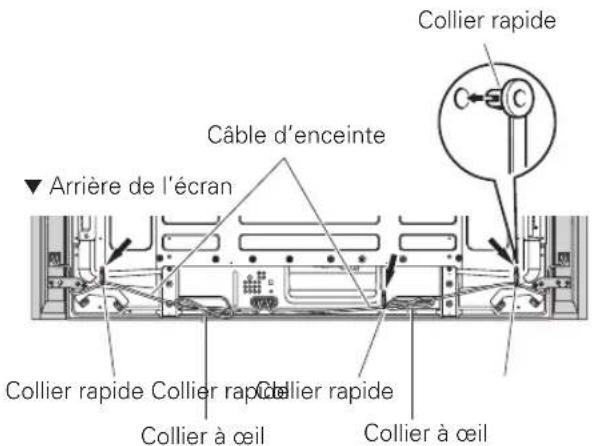

Rassembler les câbles.

Des colliers rapides et des colliers à œil sont fournis

avec le téléviseur plasma pour arranger vos câbles et

dissimuler tout excédent de câble.

Poser les colliers rapides sur le téléviseur plasma

Installer les colliers rapides à l’aide des trous signalés

par le symbole  au dessous, en fonction de votre

Poser et enlever les colliers rapides

Insérez le [1] dans un trou adapté au dos du téléviseur

plasma et emboîtez le [2] au dos du [1] pour fermer le

• Les colliers rapides ont été spécialement conçus

pour se défaire difficilement une fois installés.

Fermez-les soigneusement.

• A l’aide d’une pince, tordez le collier à 90°, en tirant

vers vous. Les colliers peuvent se détériorer au fil

du temps et s’abîmer lorsque vous les retirez.

• Veillez à ne pas forcer sur les câbles de

• Utilisez les colliers à œil et les colliers rapides si

• Lorsque vous arrangez vos câbles d’enceinte, veillez

à ce qu’ils soient rassemblés sans qu’aucune

pression ne s’exerce sur eux.

En cas d’utilisation de l’unité

d’installation murale :

Avant d’installer les enceintes, posez le téléviseur plasma

sur un drap, un linge doux, etc.

1. Fixez les enceintes sur le téléviseur

plasma (Voir les procédures 1 à 10,

2. Placez le téléviseur plasma sur les

plaques de fixation de l’unité

d’installation murale.

Pour de plus amples informations, reportez-vous aux

instructions d’utilisation fournies avec l’unité

d’installation murale.

Ne soulevez pas le téléviseur par les enceintes, car une

enceinte pourrait se détacher. Tenez-le pas le bas et

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer la poussière et éliminer les salissures.• Si le coffret est très sale, le frotter avec un chiffon doux imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire àmeuble ou de produits de nettoyage corrosifs. Ilsrisqueraient d’endommager la surface du coffret.• Ne jamais utiliser non plus de diluant, de benzine,d’insecticides en vaporisateur et autres produitschimiques sur le coffret ou à proximité, car ils risquentde corroder les surfaces. • Si l’on utilise un chiffon chimique, lire et observer attentivement les précautions à prendre pour son usageadéquat. SPECIFICATIONS Coffret Type bass-reflex Haut-parleurs utilisés (système à double voie) : Haut-parleur de graves Type à cône de 6,6 cm × 10,6 cm

Haut-parleur d’aigus Type à semi-dôme de 2,5 cm

Impédance nominale 6 Ω

Plage de fréquences 60 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) 80 dB Entrée admissible :

Entrée max. 18 W Entrée nominale 6 W Fréquence de recouvrement 4 kHz Encombrement 105 mm (L) × 882 mm (H) × 65 mm (P)

Poids 1,9 kg Pièces accessoires (Pour deux enceintes) Câble d’enceinte × 2

Vis (M5 × 10 mm) × 16

Plaques de fixation d’enceinte

Angle supérieur gauche (TOP L) × 1

Angle inférieur gauche (BOTTOM L) × 1

Angle supérieur droit (TOP R) × 1

Angle inférieur droit (BOTTOM R) × 1

Les spécifications et la finition sont susceptibles d’être

modifiées sans préavis en vue de l’amélioration.

– VEUILLEZ REPORTER CI-DESSOUS LES NUMEROS DE MODELE ET DE SERIE DE L’EQUIPEMENT.

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE FUTURES UTILISATIONS.
