MANUAL DE UTILIZADOR S3EXQL PIONEER

Nota S-3EX_SP.book 61 ページ ２００７年４月１９日　木曜日　午後４時７分62

Po K058_A_Po Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha

separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em

determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem

adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como

operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

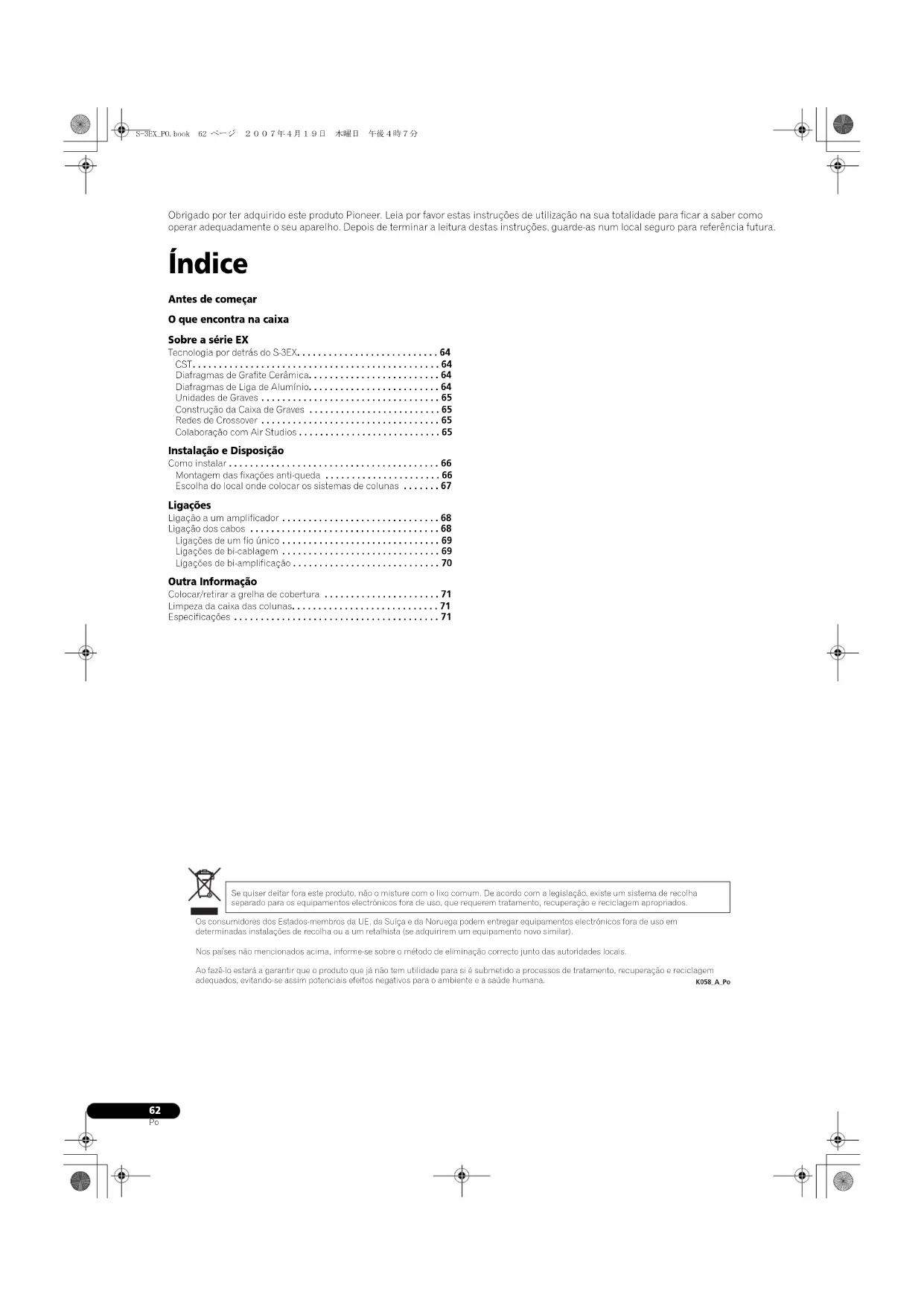

O que encontra na caixa

Instalação e Disposição

Como instalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

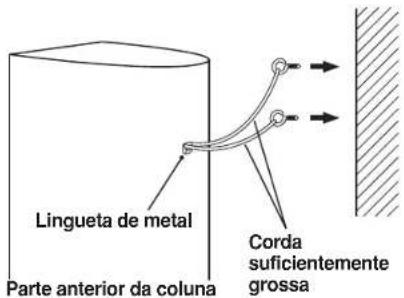

Montagem das fixações anti-queda . . . . . . . . . . . . . . . . . . . . . . 66

Ligações de um fio único . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

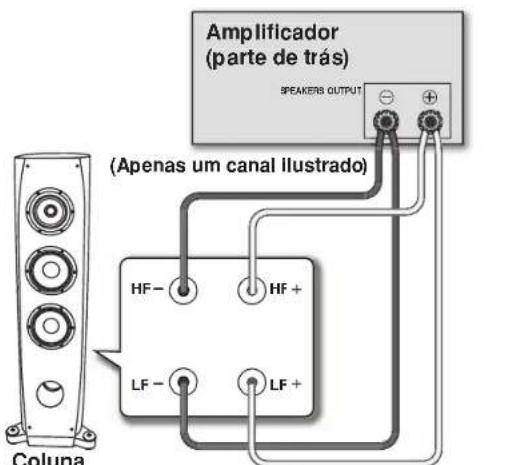

Ligações de bi-cablagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Ligações de bi-amplificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Antes de começar • A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 4 Ω e 16 Ω (um modelo com a

indicação “4 Ω–16 Ω” afixada nos terminais de saída para as colunas).De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.• Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).Precaução: instalação• Quando instalar este aparelho, certifique-se que está firmemente segurado, evitando zonas em que possa cair e causar ferimentos em caso de desastres naturais (tais como um tremor de terra).• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.• Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.Precaução: utilização• Não coloque a coluna numa superfície instável. Pode tornar-se perigosa em caso de queda, para além de danificar o equipamento.• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.• Não coloque objectos grandes ou pesados sobre as colunas.• Não coloque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto do tweeeter ou dos médios. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma. O que encontra na caixa Bases para espigão x3Blocos de montagem 3 tipos, 2 de cadaLingueta de metal x1Parafuso (para a lingueta de metal) x1Grelha x1Manual de instruções

ATENÇÃO Estes tornos de autofalantes poden ser sob voltagem

perigosa. Quando ligar ou desligar os cabos dos

autofalantes, ao fim de prevenir o perigo de choque

eléctrico, não toque as partes não isoladas antes de

desligar o fio da corrente. D3-4-2-2-3_PoS-3EX_PO.book 63 ページ ２００７年４月１９日　木曜日　午後４時７分64

Sobre a série EX A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços. A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer.

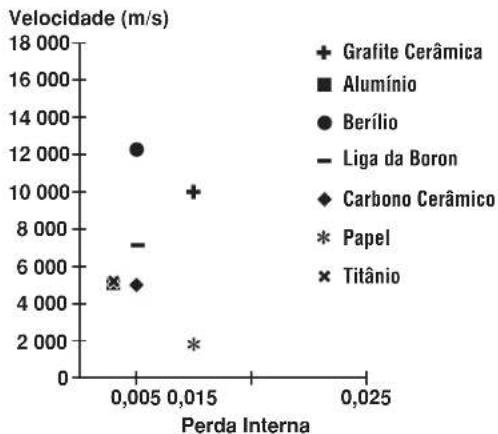

Tecnologia por detrás do S-3EX CST O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz and 100 kHz. O CST assegura o equilíbrio espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do ouvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada. Diafragmas de Grafite Cerâmica Os tweeters do CST apresentam diafragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja ressonância do diafragma pode ser levada muito para além da faixa de audição. Diafragmas de Liga de Alumínio Os médios do CST apresentam diafragma de liga de magnésio cuja leveza característica e alta perda interna proporcionam transição excelente e coloração mínima dos sons médios. Grafite Cerâmica

Unidades de Graves O mecanismo propulsor de graves ilustrado abaixo serve de fundação para o sistema de colunas S-3EX. A resistência do mecanismo é o resultado do compósito Aramida/Carbono, criado originalmente durante o desenvolvimento do S-1EX, que é utilizado no seu diafragma. A tecnologia de circuito magnético LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar a linearidade de níveis de saída, desde baixos até altos, e a minimizar a distorção. Construção da Caixa de Graves A forma única do S-3EX é baseada numa necessidade lógica. De modo a sincronizar a tempo de chegada do som proveniente do CST e das duas unidades de graves, cada unidade é montada sobre um deflector que serve para criar uma curva altamente delicada conhecida com a "curva de precisão" (ver ilustração abaixo). Fabricado com MDF (prancha de fibra de média densidade) até 100 mm, este deflector é, além disso, forte suficiente para conter a força propulsora das unidade de graves. Além disso, o porto dos graves foi esculpido num bloco de MDF extremamente espesso, resultando na redução de ruído de vento, para um som límpido, profundo. Redes de Crossover As redes de crossover utilizam apenas os melhores componentes. Bobinas com núcleo de ar, resistores não indutivos e capacitores de filme no caminho do sinal foram todos cuidadosamente escolhidos e optimizados para a unidade CST, de modo a proporcionar a maior transparência ao sinal. Os mecanismos de graves utilizam inductores com núcleo de placas de aço silicone que minimizam a distorção e as perdas, durante a transferência de energia. Todos os componentes estão ligados directamente ao seu material de cablagem respectivo, ao invés de estarem ligados a um circuito impresso, permitindo perdas minímas e um máximo desempenho. Colaboração com Air Studios Desde a sua fundação por George Martin em 1969, Londres, o Air Studios inglês adquiriu o respeito inequívoco por parte de múltiplos artistas que o reconhecem como o principal estúdio de gravação do mundo. O selo Air Studios que foi atribuído ao S-3EX indica que estas colunas são capazes de produzir o som de alta qualidade exigido pelos criadores de som mais exigentes do mundo. 1 m

curva de precisão S-3EX_PO.book 65 ページ ２００７年４月１９日　木曜日　午後４時７分66

Instalação e Disposição

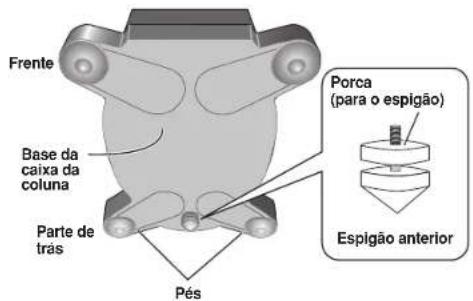

Como instalar Este sistema de colunas é suportado em três pontos (os dois pés da frente e o espigão anterior localizado entre os dois pés de trás).1 Escolha a localização das colunas e coloque as bases dos espigões no chão.2 Coloque a coluna sobre as bases dos espigões.3 Se um dos pés anterior, esquerdo ou direito, tocar no chão antes do espigão anterior, fazendo com que a coluna não fique completamente assente sobre a superfície de instalação, ajuste o espigão anterior de modo a que toque no chão antes dos pés anteriores.4 Coloque os blocos de montagem fornecidos sob pés anteriores, de modo a manter a coluna estável.Escolha a espessura mais apropriada para os blocos de montagem, de entre os vários tipos incluidos. Montagem das fixações anti-queda • Utilizando os parafusos fornecidos, fixe firmemente a lingueta de metal à parte anterior da coluna. • Faça passar uma corda reforçada disponível no mercado através da lingueta de metal para fixar firmemente a coluna à parede. Certifique que a parede na qual vai fixar a coluna é forte suficiente para suportar o peso da coluna. Depois de fixar a coluna, certifique-se que esta não cai.• A coluna pode ficar danificada no evento de uma queda.• Não fixe a lingueta de metal directamente na parede. Deve ser utilizada apenas em conjunção com um fio reforçado, de modo a pervenir a queda da coluna.• Passe duas cordas reforçadas através da lingueta de metal e fixe a coluna à parede, tal como ilustrado acima.Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.A Pioneer não assume qualquer responsabilidade sobre danos resultantes da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc. • Não coloque a coluna numa superfície instável. Pode tornar-se perigosa em caso de queda, para além de danificar o equipamento.

• Como medida de precaução, certifique-se que não coloca a coluna num local de onde possa cair sobre um indivíduo adormecido, em caso de tremor de terra. • Uma vez que este aparelho pesa cerca de 48 kg, é muito perigoso tentar ajustar a porca do espigão inclinando o aparelho. Certifique-se

que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas. Pés Base da caixa da colunaPorca (para o espigão)Espigão anteriorFrenteParte de trás

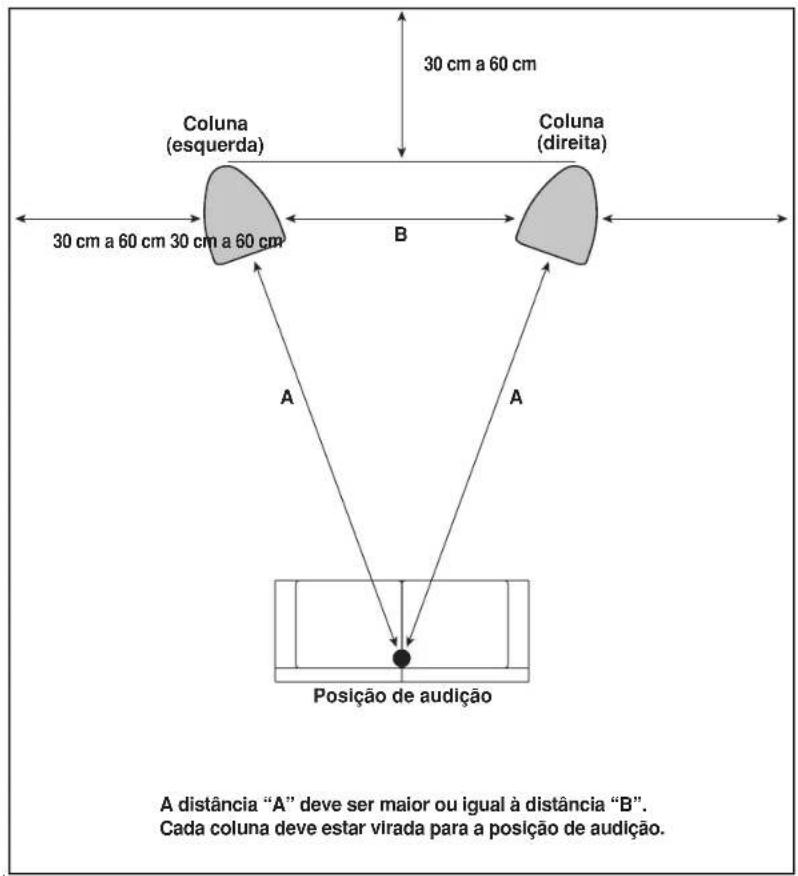

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colunas no quarto de audição tem um grande impacto sobre o desempenho total do sistema de colunas S-3EX,

em termos de desempenho de baixos, precisão tonal, e imagem sonora. Todos os quartos são diferentes; esta secção serve apenas de guia. A experimentação no seu quarto dará resultados óptimos. Utilize o gráfico abaixo para determinar a localização óptima das colunas. .

• Em áreas de humidade excessiva, utilize um desumificador e em áreas secas em excesso, utilize um humidificador para ajustar o nível

de humidade do quarto. Evite exposição à luz solar directa, e não instale as colunas em zonas próximas de aquecedores.

A distância “A” deve ser maior ou igual à distância “B”.

Cada coluna deve estar virada para a posição de audição.

Importante S-3EX_PO.book 67 ページ ２００７年４月１９日　木曜日　午後４時７分68

Ligação a um amplificador

Esta coluna não inclui cabos de coluna para ligar a um

amplificador. Tome os seguintes factores em consideração

quando escolher os cabos das colunas, de modo a tirar o maior

partido do seu sistema de colunas:

• Utilize cabos de grande calibre se possível, e reduza o

comprimento dos cabos ao mínimo necessário.

• Se o comprimento dos cabos necessários para a coluna

esquerda e direita diferirem, utilize cabos do mesmo

comprimentos, escolhidos pelo comprimento do maior.

• As características dos cabos variam. Lembre-se disto quando

• Seleccione os cabos com a menor resistência possível e

certifique-se que as ligações aos terminais das colunas e do

amplificador estão firmes e seguras.

1 Desligue a alimentação do seu amplificador.

2 Ligue os cabos de colunas aos terminais de entrada (em

baixo) na parte anterior da coluna. A polaridade dos

terminais de entrada é encarnado para o positivo (+) e preto

para o negativo (–).

3 Ligue as outras extremidades dos cabos aos terminais de

saída para colunas, no amplificador (para mais detalhes,

consulte o manual de utilizador do seu amplificador).

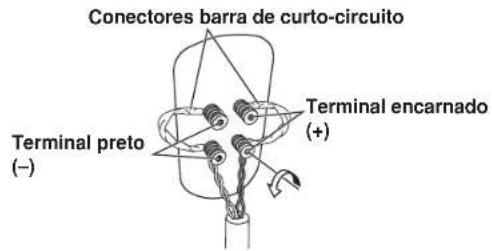

• Segure os botões nos terminais de entrada inferiores e rode-

os para a esquerda (no sentido contrário aos ponteiros do

relógio). Insira os fios do cabo das colunas nos orifícios dos

postes do terminal. Aperte depois os botões para fixar a barra

de curto-circuito, bem como os fios.

• Pode também ligar os terminais da coluna utilizando uma

ficha banana. Quando utilizar uma ficha banana, certifique-se

de retirar a tampa na extremidade do terminal de entrada.

• Depois de ligar as fichas, puxe os cabos levemente para se

certificar que as extremidades destes se encontram ligadas

firmemente aos terminais. Ligações deficientes podem criar

ruído e interrupção no som.

• Se os fios dos cabos sairem dos terminais e entrarem em

contacto um com o outro, induzirão uma carga excessiva no

amplificador. Tal pode fazer com que o amplificador deixe de

funcionar, podendo mesmo danificar o amplificador.

• Quando utilizar o conjunto de colunas ligadas a um

amplificador, não conseguirá obter o efeito estereofónico

usual se a polaridade de uma das colunas (esquerda ou

direita) estiver invertida.

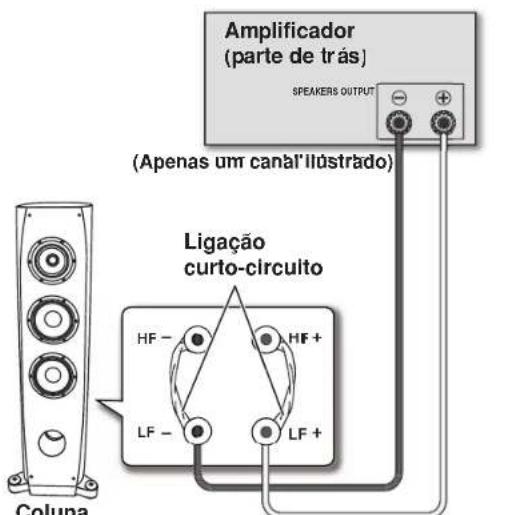

Ligações de um fio único Para ligações de um só fio, ligue as secções de frequência média-alta e baixa à rede de crossover utilizando a ligação de curto-circuito fornecida com a coluna. Ligue depois o fio (+) do amplificador a um qualquer poste de ligação encarnado, e o fio (–) do amplificador a um qualquer poste preto, tal como ilustrado abaixo. Ligações de bi-cablagem Numa ligação de bi-cablagem, você liga independentemente nos sistemas de colunas as fichas de alta e de baixa frequência do amplificador. Tal resulta em que o propulsor CST e os propulsores de baixos são ligados independente e directamente do amplificador, oferecendo a possibilidade de optimizar o tipo de cabo para um dos propulsores. Ligue um conjunto de cabos ao conjunto de postes de ligação inferior (rede específica propulsora de baixos). Ligue depois um segundo conjunto de cabos aos postes de ligação superiores (rede específica CST). Depois, ligue ambos os conjunto de cabos aos terminais apropriados no seu amplificador. Tenha cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador, e ambos os fios (–) aos terminais (–) do amplificador, tal como ilustrado abaixo.SPEAKERS OUTPUT Ligação

(Apenas um canal ilustrado)

Ligações de bi-amplificação

A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas. Há duas

possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação, caso contrário pode causar danos

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estéreo

idênticos para cada sistema de colunas. Um canal de cada

ampificador fornece a secção de baixas frequências e o outro

fornece a secção de altas frequências, tal como ilustrado abaixo.

Ligue um conjunto de fios e o canal do amplificador ao conjunto

de postes de ligação inferior (rede específica de propulsão de

Ligue um segundo par de fios e o outro canal do amplificador aos

postes de ligação superiores (rede específca CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do

amplificador e ambos os fio (–) aos terminais (–) do amplificador.

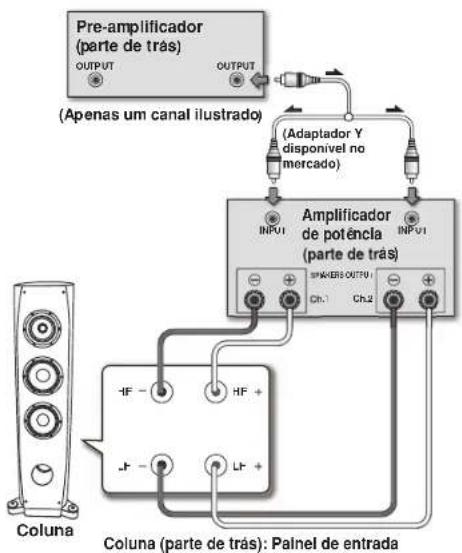

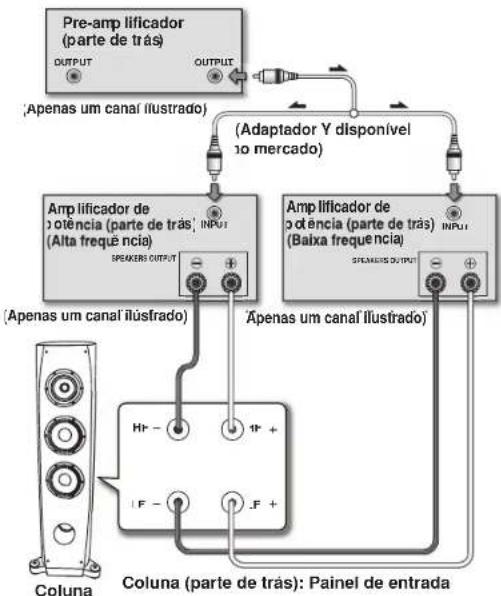

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores

estéreo para as secções de frequências baixa e média-a-alta do

sistema de colunas (por exemplo, amplificadores de válvulas para

altas frequências e de estado sólido para baixas frequências).

Cada canal de um amplificador fornece a secção de baixas

frequências, e cada canal do outro amplificador fornece a secção

de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo

ganho. De outro modo será perceptivel um desequilíbrio entre a

reprodução nas colunas das frequências baixas e médias-a-altas.

Em caso de dúvida, consulte o seu fornecedor habitual.

E AKERS OUTPU T INP UT OUTPUT UT INP UT

(Adaptador Y disponível no mercado) Pre-am

(Apenas um canal ilustrado)

(Apenas um canal ilustrado)

(Apenas um canal ilustrado)

(Adaptador Y disponível no mercado)

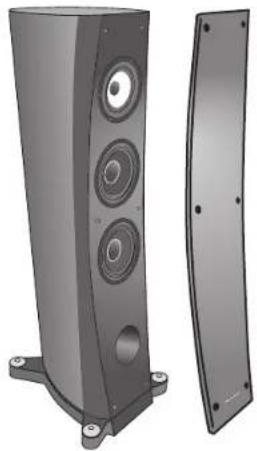

Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que

podem ser colocadas e retiradas, deste modo:

1 Para colocar a grelha de cobertura, alinhe os orifícios nas

colunas com espigões na grelha, e pressione firmemente.

2 Para retirar a grelha de cobertura, segure-a pela sua base

com ambas as mãos e puxe-a para si, de modo a separar a

parte de baixo da grelha da coluna.

3 Faça deslizar as mãos para a parte central da grelha, e

uma vez mais puxe suavemente a grelha para si. Tal separará

da coluna a parte central da grelha.

4 Finalmente repita o mesmo movimento para a parte

superior da grelha, separando totalmente a grelha da coluna.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano

seco é suficiente para manter a caixa limpa. Se necessário limpe

com um pano embebido num detergente neutro diluído cinco ou

seis vezes em água, e torcido bem. Não utilize cera ou detergentes

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro

produto químico neste ou próximo deste aparelho, pois tal

corroerá as superfícies.

Especificações Caixa . . . . . . . . . . . . . . . . . . . . . . . .Tipo baixo-reflexo, assente no chão(protegida magneticamente)Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vias Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . . . . 16 cm cone x2Tweeter de médios . . . . . . . . . . . . . Cone de 14 cm / abóbada de 3 cm Impedância nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz a 100 kHzSensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WDimensões exteriores. . . . . . . . . . . . . . 350 (L) x 1224 (A) x 541 (P) mmPeso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg Acessórios fornecidos

sem aviso prévio, devido a melhoramentos.

Este sistema de colunas está magneticamente escudado. No

entanto, dependendo do local de instalação, pode ocorrer

distorção de cor se o sistema de colunas for colocado demasiado

perto do ecrã de um televisor.

Se tal acontecer, desligue o televisor e ligue-o novamente 15 a 30

minutos depois. Se o problema persistir afaste as colunas do

é um marca registada colocada num produto com

tecnologia Controlo de Fase Pioneer. Esta tecnologia permite

uma reprodução sonora de alto grau através de cada

componente, melhorando o emparelhamento geral de fases.

Publicado por Pioneer Corporation.

“Copyright” © 2007 Pioneer Corporation.

Todos os direitos reservados.
