KÄYTTÖOHJE SSLW500 PIONEER

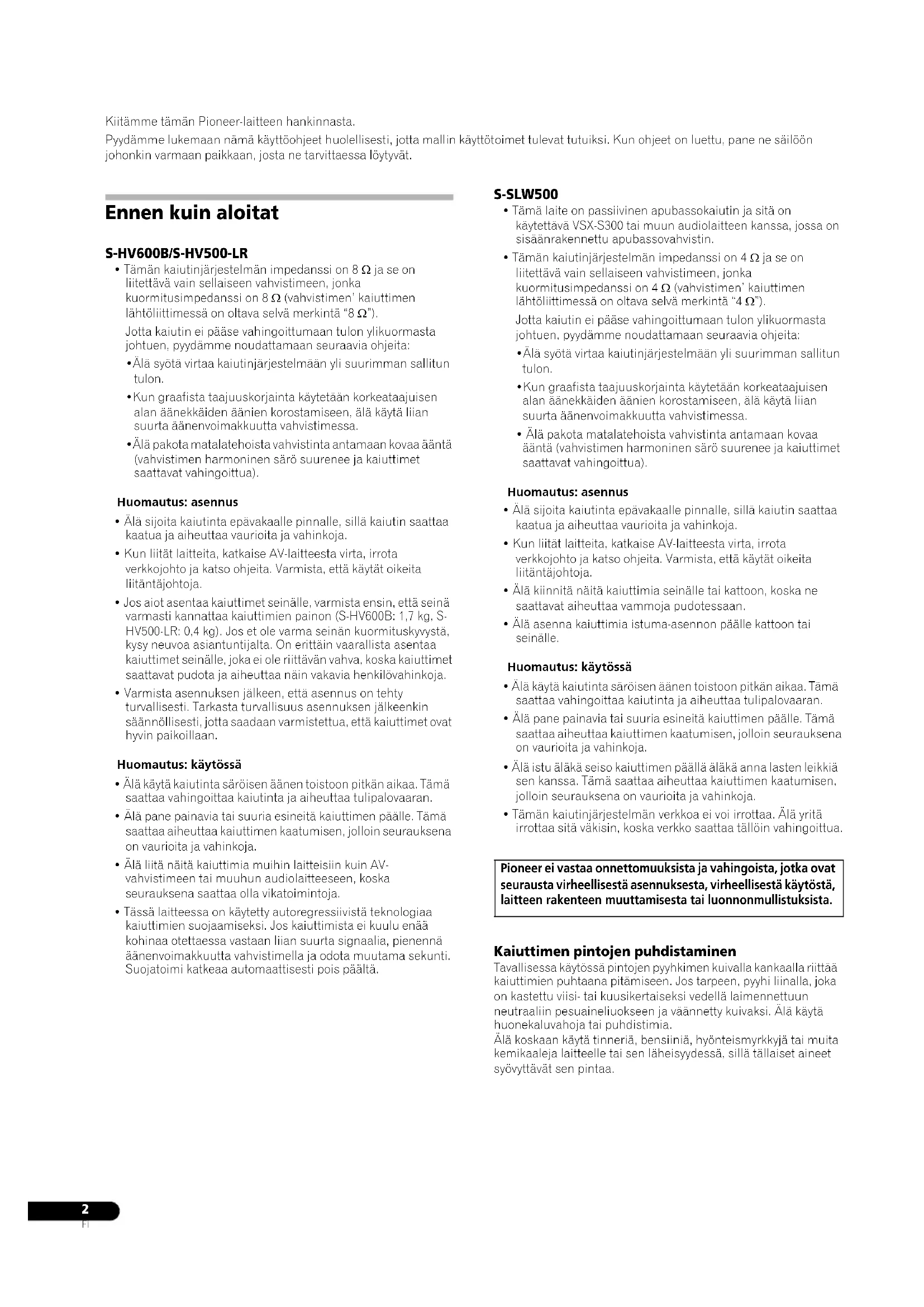

Kiitämme tämän Pioneer-laitteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät. Ennen kuin aloitat S-HV600B/S-HV500-LR

• Tämän kaiutinjärjestelmän impedanssi on 8 Ω ja se on liitettävä vain sellaiseen vahvistimeen, jonka kuormitusimpedanssi on 8 Ω (vahvistimen’ kaiuttimen lähtöliittimessä on oltava selvä merkintä “8 Ω”). Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.

• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.

• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua). Huomautus: asennus

• Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa kaatua ja aiheuttaa vaurioita ja vahinkoja.

• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.

• Jos aiot asentaa kaiuttimet seinälle, varmista ensin, että seinä varmasti kannattaa kaiuttimien painon (S-HV600B: 1,7 kg, S- HV500-LR: 0,4 kg). Jos et ole varma seinän kuormituskyvystä, kysy neuvoa asiantuntijalta. On erittäin vaarallista asentaa kaiuttimet seinälle, joka ei ole riittävän vahva, koska kaiuttimet saattavat pudota ja aiheuttaa näin vakavia henkilövahinkoja.

• Varmista asennuksen jälkeen, että asennus on tehty turvallisesti. Tarkasta turvallisuus asennuksen jälkeenkin säännöllisesti, jotta saadaan varmistettua, että kaiuttimet ovat hyvin paikoillaan. Huomautus: käytössä

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.

• Älä pane painavia tai suuria esineitä kaiuttimen päälle. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Älä liitä näitä kaiuttimia muihin laitteisiin kuin AV- vahvistimeen tai muuhun audiolaitteeseen, koska seurauksena saattaa olla vikatoimintoja.

• Tässä laitteessa on käytetty autoregressiivistä teknologiaa kaiuttimien suojaamiseksi. Jos kaiuttimista ei kuulu enää kohinaa otettaessa vastaan liian suurta signaalia, pienennä äänenvoimakkuutta vahvistimella ja odota muutama sekunti. Suojatoimi katkeaa automaattisesti pois päältä. S-SLW500

• Tämä laite on passiivinen apubassokaiutin ja sitä on käytettävä VSX-S300 tai muun audiolaitteen kanssa, jossa on sisäänrakennettu apubassovahvistin.

• Tämän kaiutinjärjestelmän impedanssi on 4 Ω ja se on liitettävä vain sellaiseen vahvistimeen, jonka kuormitusimpedanssi on 4 Ω (vahvistimen’ kaiuttimen lähtöliittimessä on oltava selvä merkintä “4 Ω”). Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.

• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.

• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua). Huomautus: asennus

• Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa kaatua ja aiheuttaa vaurioita ja vahinkoja.

• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon, koska ne saattavat aiheuttaa vammoja pudotessaan.

• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Huomautus: käytössä

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.

• Älä pane painavia tai suuria esineitä kaiuttimen päälle. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Tämän kaiutinjärjestelmän verkkoa ei voi irrottaa. Älä yritä irrottaa sitä väkisin, koska verkko saattaa tällöin vahingoittua. Kaiuttimen pintojen puhdistaminen Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia. Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa. Pioneer ei vastaa onnettomuuksista ja vahingoista, jotka ovat seurausta virheellisestä asennuksesta, virheellisestä käytöstä, laitteen rakenteen muuttamisesta tai luonnonmullistuksista. S-HV600B_S-HV500-LR_En.fm 2 ページ ２０１１年４月１２日　火曜日　午後６時５９分3

Suomi Mitä pakkaukseen kuuluu S-HV600B

• Kiinnike x 2• Liukuestolevyt x 2• Johtojen tuet x 4• Takuukortti x 1 (vain Euroopan malli)• Käyttöohjeet (tämä asiakirja) S-HV500-LR

• Pohja x 2• Telineen varsi x 2• Kiinnike x 2• Ruuvi (Kiristinruuvi) x 2• Ruuvi (Tasakantaruuvi) x 4• Kuusikulmainen mutteri x 2•Tiiviste x 2• Takuukortti x 1 (vain Euroopan malli)• Käyttöohjeet (tämä asiakirja) S-SLW500
• Kaiutinjohto (3 m) x 1• Liukuestolevyt x 4•Tiiviste x 4• Takuukortti x 1 (vain Euroopan malli) Ominaisuudet
• Ääni tulee kaiuttimen (verkon) kummaltakin puolelta.• Tässä kaiuttimessa on täysialainen ääni, joka on suunnattu kaikkiin suuntiin. Toisin kuin tavanomaisissa kaiuttimissa, alla oleva suunta on “etu”. Jotta voitaisiin nauttia parhaasta mahdollisesta äänenlaadusta, suuntaa kaiuttimet niin, että “etu” puoli osoittaa kuuntelupaikkaan. S-HV500-LR: Vaakasuorassa S-HV500-LR: Pystysuorassa ‹Näkymä edestä› ‹Näkymä edestä› S-HV600B_S-HV500-LR_En.fm 3 ページ ２０１１年４月１２日　火曜日　午後６時５９分4

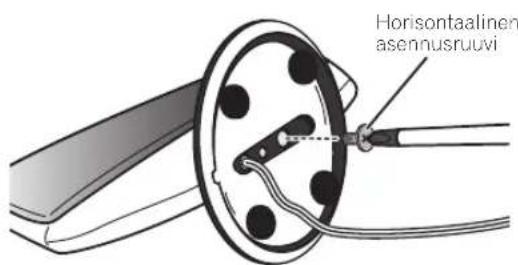

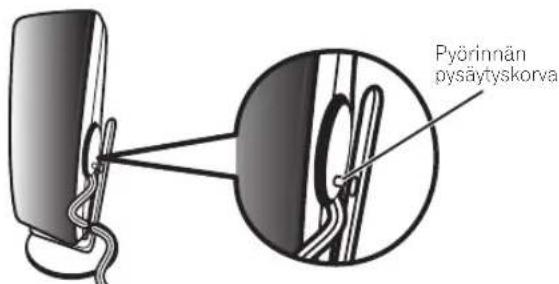

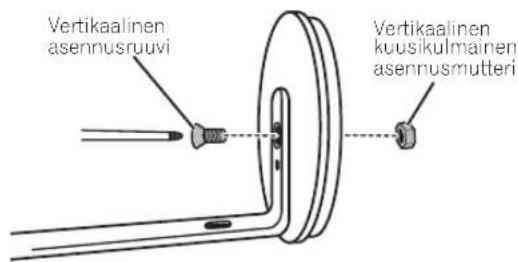

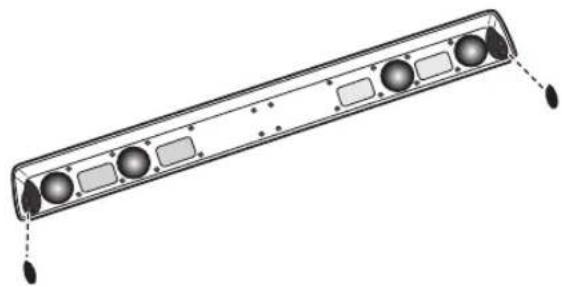

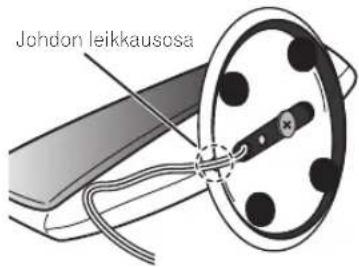

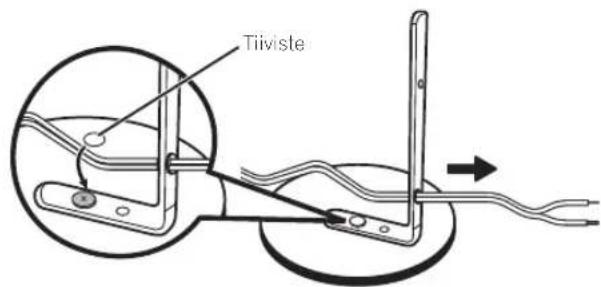

Kokoaminen S-HV600B 1 Pane liukuestolevyt jalan pohjaan. S-HV500-LR Vaakasuorassa 1 Kuljeta kaiutinjohto pohjassa olevan aukon kautta. 2 Sovita pyörinnän pysäytyskorva pohjassa olevaan reikään. 3 Kiinnitä kaiutin pohjaan käyttämällä horisontaalista asennusruuvia pohjan takaa. 4 Aseta kaiutin niin, että kaiuttimen johto kulkee pohjassa olevan vaon kautta. Pystysuorassa 1 Sovita vertikaalinen asennustuki pohjassa olevaan reikään. 2 Kiinnitä vertikaalinen asennustuki pohjaan vertikaalisella asennuspultilla ja kuusikulmaisella mutterilla. Varmista, että kuusikulmainen mutteri sopii pohjan pohjapinnassa olevaan vakoon. 3 Kuljeta kaiutinjohto vertikaalisen asennustuen aukon kautta. 4 Sovita pyörinnän pysäytyskorva vertikaalisessa tuessa olevaan reikään. 5 Kiinnitä kaiutin vertikaaliseen tukeen vertikaalisella asennusruuvilla. Pyörinnän pysäytyskorva Horisontaalinen asennusruuvi Johdon leikkausosa Vertikaalinen asennusruuvi Vertikaalinen kuusikulmainen asennusmutteri Tiiviste Pyörinnän pysäytyskorva S-HV600B_S-HV500-LR_En.fm 4 ページ ２０１１年４月１２日　火曜日　午後６時５９分5

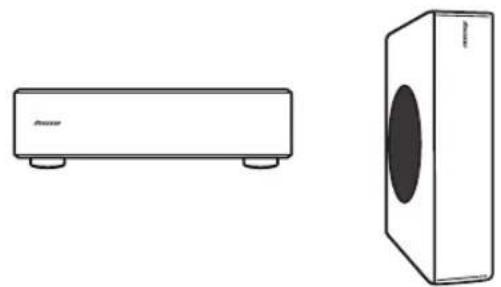

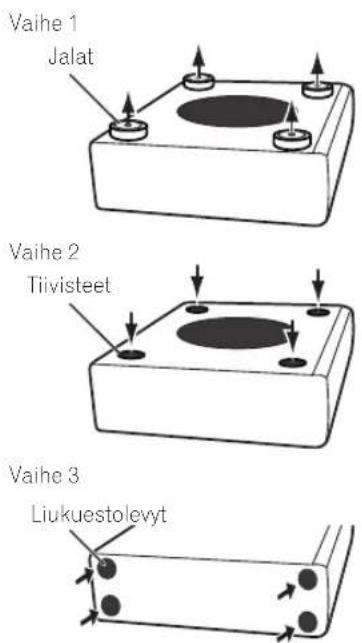

Suomi S-SLW500 Apubassokaiuttimen asentaminen Apubassokaiutin voidaan asentaa joko pystysuoraan tai vaakasuoraan. Tehtaan oletusasetus on vaakasuora asennus. Asennus pystysuoraan 1 Jalat on kiinnitetty ristipääruuvein; irrota ne ristipääruuviavaimella.2 Pane varusteisiin kuuluvat tiivisteet paikkaan, jossa jalat olivat, jotta ruuvien reiät saadaan peitettyä.3 Pane liukuestolevyt neljään kulmaan pinnalle, johon apubassokaiutin aiotaan asentaa. Huomaa, että liukuestolevyt eivät kenties ole tehokkaat kaikilla pinnoilla, joten älä asenna laitetta liukkaille pinnoille.• Älä yritä tehdä näitä toimenpiteitä kallistaessasi laitetta. Aseta laite kallelleen pehmeälle kankaalle tai jonkin muun materiaalin päälle, joka ei vahingoita laitetta. Asennus Asennuspaikka Asennusesimerkki: Sekä mallille S-HV600B että S- SLW500 Asennusesimerkki: Sekä mallille S-HV500-LR että S- SLW500 S-HV600B

• Kuuntelupaikan äänet vaikuttavat helposti kaiutinjärjestelmän kautta toistuvaan ääneen.• Näitä kaiuttimia ei ole eristetty magneettisesti. Tästä syystä värihäiriöitä saattaa esiintyä, jos kaiutin asetetaan lähelle tavanomaista kuvaputkitelevisiota. Siirrä tällaisessa tapauksessa kaiutin kauemmas televisiosta. Lisäksi esineitä, joihin magneettisuus vaikuttaa helposti (magneettisia mediakortteja, rannekelloja, videokasetteja jne.) ei tule asettaa tämän kaiuttimen lähelle.• Jos huoneessa on paljon jälkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattialle, jotta ääni vaimenee. Peitä seinät kokonaan, jotta tulos olisi paras mahdollinen. Vertikaalinen asennusruuvi Vaihe 1 Vaihe 2 Vaihe 3 Tiivisteet Jalat Liukuestolevyt VAROTOIMET S-HV600B_S-HV500-LR_En.fm 5 ページ ２０１１年４月１２日　火曜日　午後６時５９分6

• Kaiuttimien asentaminen epävakaaseen paikkaan on hyvin vaarallista.

• Älä aseta kaiuttimia television päälle tai muuhun epävakaaseen paikkaan. Kaatuessaan kaiutin saattaa aiheuttaa vaurioita ja vahinkoja. S-HV500-LR

• Kuuntelupaikan olosuhteet vaikuttavat helposti kaiutinjärjestelmän kautta toistuvaan ääneen.

• Voidaan asentaa pystyyn tai vaakatasoon.

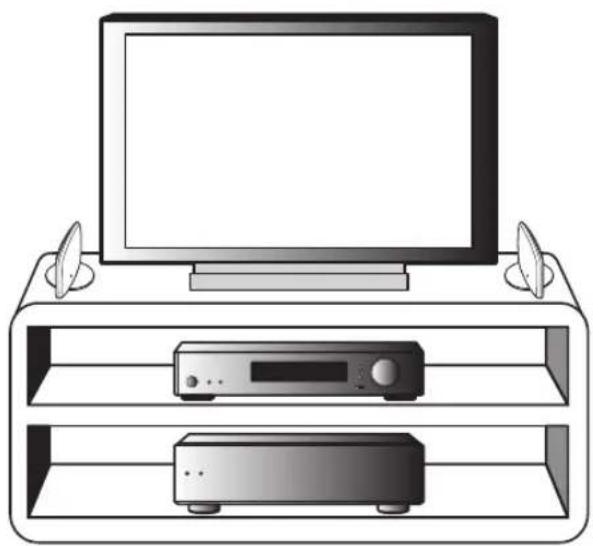

• Kun käytössä on ohut taulutelevisio, aseta kaiuttimet television kummallekin puolelle yli 5 cm päähän televisiosta.

• Kun käytössä on kuvaputkitelevisio, pidä kaiuttimet 10 cm päässä televisiosta. Koska nämä kaiuttimet on suunniteltu matalaa magneettivuotoa varten, värihäiriöitä saattaa ilmetä asennusolosuhteista riippuen. Katkaise tällöin televisiosta virta ja odota 15-30 minuuttia. Jos värihäiriöt eivät korjaannu, vie kaiuttimet kauemmas televisiosta.

• Jos huoneessa on paljon jälkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattialle, jotta ääni vaimenee. Peitä seinät kokonaan, jotta tulos olisi paras mahdollinen.

• Kaiuttimien asentaminen epävakaaseen paikkaan on hyvin vaarallista.

• Älä aseta kaiuttimia television päälle tai muuhun epävakaaseen paikkaan. Kaatuessaan kaiutin saattaa aiheuttaa vaurioita ja vahinkoja. S-SLW500

• Apubassokaiutin toistaa eritäin matalat äänet monofonisena käyttäen hyväksi ihmiskorvan heikkoutta erottaa matalien äänten suuntaa. Tästä syystä apubasso voidaan asentaa melkein minne vain, mutta jos se asetetaan liian kauas, apubassokaiuttimen ja muiden kaiuttimien äänen välinen liitos ei kenties kuulosta luonnolliselta. Apubassokaiuttimen äänen voimakkuutta voidaan säätää muuttamalla sen etäisyyttä seinästä.

• Oikealle ja vasemmalle asennettujen etukaiuttimien välillä tulee olla 1,8 m - 2,7 m. Ne tulee asentaa yhtä kauas televisiosta ja yhtä korkealle lattiasta.

• Erillisillä kaiutintelineillä ympäristötilakaiuttimet saadaan asennettua helposti parhaaseen mahdolliseen asentoon hieman kuuntelijan korvatason yläpuolelle.

• Ympäristötilatehoste pienenee, jos ympäristötilakaiuttimet asennetaan liian lähelle kuuntelijaa.

• Apubassokaiutinta ei ole eristetty magneettisesti, joten sitä ei tule asettaa TV:n tai monitorin läheisyyteen, sillä magneettisten esineiden vuorovaikutus saattaa aiheuttaa värihäiriöitä TV-kuvaan. Esineitä, joihin magneettisuus vaikuttaa helposti (magneettisia mediakortteja, rannekelloja, videokasetteja jne.) ei tule asettaa apubassokaiuttimen lähelle.

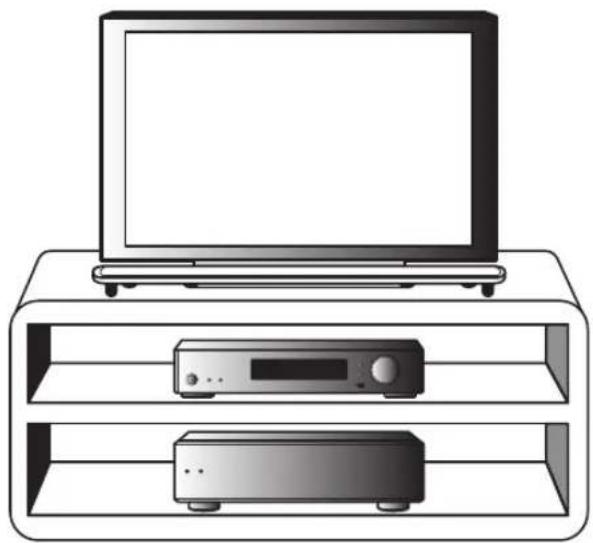

• Kun kaiuttimet asennetaan TV- tai AV-telineelle, teline tai muut audiolaitteet saattavat täristä kaiuttimien aiheuttamasta värinästä johtuen. On varmistettava, että telineiden hyllyt tai muut laitteet eivät liiku paikaltaan värinästä johtuen.

• Älä aseta soittimia (DVD, CD)apubassokaiuttimen päälle, sillä värinä saattaa aiheuttaa katkoja ääneen.

• Jätä asennuksen yhteydessä ainakin 10 cm väli laitteen takaosan ja seinän väliin; kun laite asennetaan pystyyn, jätä myös ainakin 10 cm väli laitteen vasemman reunan ja seinän väliin. Jos tämä tyhjä tila ei ole riittävä, laite toimii huonosti tai vikatoimintoja saattaa esiintyä.

• Koska kaiuttimet ovat painavat, niiden asentaminen epävakaaseen paikkaan on hyvin vaarallista. Kaatuessaan kaiutin saattaa aiheuttaa vaurioita ja vahinkoja. Kaiuttimien asentaminen seinälle (S-HV600B/S-HV500-LR) Ennen asennusta

• Muista, että kaiuttimet ovat painavat ja tästä syystä ruuvit saattavat löystyä niiden painosta tai seinän materiaali ei kenties pysty kannattamaan niitä, jolloin kaiuttimet saattavat pudota. Varmista, että seinä, jolle kaiuttimet aiotaan asentaa, on riittävän vahva. Älä asenna niitä vaneripinnalle tai seinälle, jonka pinta on pehmeä.

• Asennusruuvit eivät kuulu varusteisiin. Käytä seinämateriaalille ja kaiuttimen painolle sopivia ruuveja.

• Jos et tiedä onko seinä tarpeeksi vahva kannattamaan kaiuttimien painon, kysy neuvoa ammattihenkilöltä.

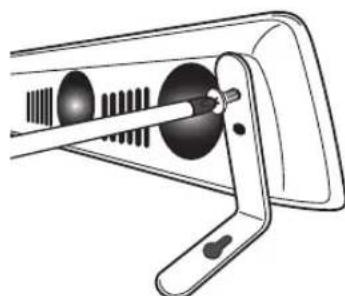

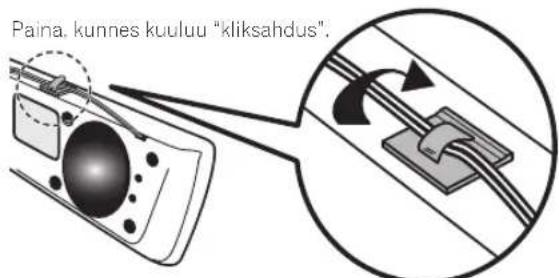

• Pioneer ei ole vastuussa onnettomuuksista tai vahingoista, jotka ovat seurausta virheellisestä asennuksesta. S-HV600B 1 Irrota ristipääruuviavaimella kaksi ruuvia, jotka kiinnittävät telineet kaiuttimeen. 2 Kiinnitä vaiheessa 1 irrotetuilla kahdella ruuvilla seinäkiinnitystä varten oleva kiinnityslevy kaiuttimeen. 3 Kiinnitä varusteisiin kuuluvat johtojen tuet laitteen päälle ja kokoa johto siihen. VAROTOIMET VAROTOIMET VAROTOIMET VAROTOIMET Paina, kunnes kuuluu “kliksahdus”. S-HV600B_S-HV500-LR_En.fm 6 ページ ２０１１年４月１２日　火曜日　午後６時５９分7

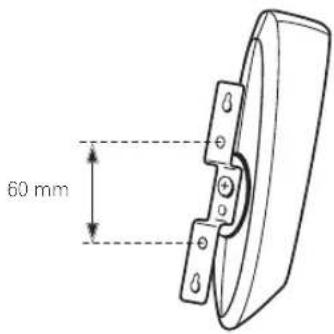

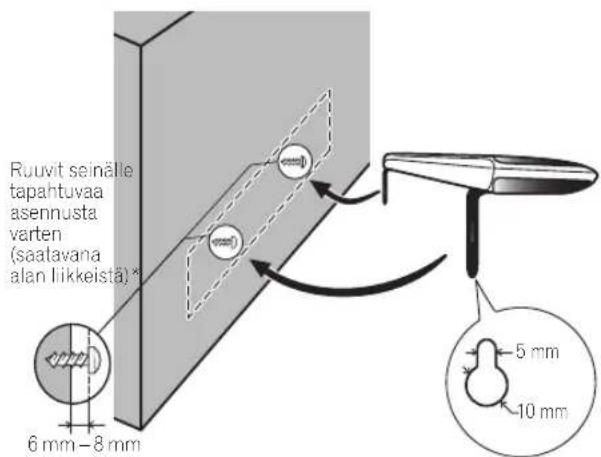

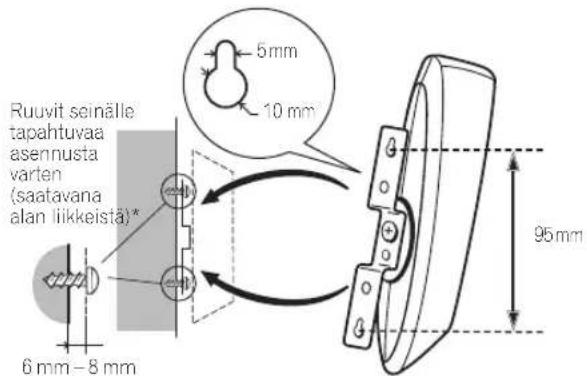

Suomi 4 Asennus seinälle. Tee seinään kaksi reikää 818 mm päähän toisistaan. S-HV500-LR Asennus seinälle Asenna laite seinälle kiinnittämällä ensin pystyasennusta varten olevalla ruuvilla seinäasennuskiinnikkeet laitteeseen ja kiinnitä kiinnike sitten seinälle. Kun laite asennetaan seinälle, varmista, että seinän rakenne on sellainen, jossa asennusruuvit (saatavana alan liikkeistä) voidaan kiristää kokonaan, jotta kaiutin pysyy tukevasti paikallaan. Heikosta materiaalista tehty seinä tai vahvuudeltaan riittämätön seinä ei kannata kaiuttimen piano, ja kaiutin saattaa pudota. Tee seinään kaksi reikää 95 mm päähän toisistaan.

• Kun laite asennetaan seinälle, laitteen paino ja asennustapa saattavat aiheuttaa putoamis- tai kaatumisvaaran. Ole erittäin varovainen ja estä onnettomuudet.

• Varmista asennuksen aikana, että valittu paikka varmasti kannattaa laitteen painon. Jos et ole varma seinän vahvuudesta, kysy neuvoa asiantuntijalta.

• Pioneer ei vastaa vahingoista tai vammoista, jotka ovat seurausta virheellisestä tai väärästä asennuksesta, laitteen rakenteen muuttamisesta tai luonnonmullistuksista. Kun kaiutin asennetaan kaiutintelineelle Käytä varusteisiin kuuluvaa kiinnikettä, kun laite asennetaan jollekin muulle kaiutintelineelle tai alustalle kuin sille, joka on toimitettu mukana. Käytä asennukseen M5-ruuveja. Asennusruuvit eivät kuulu varusteisiin. Noudata kaiutintelineen tai alustan mukana toimitettuja ohjeita.

Ruuvit, jotka on tarkoitettu seinälle tapahtuvaa asennusta varten, eivät kuulu varusteisiin. Kun hankit sopivia ruuveja, ota huomioon seinän tyyppi ja kaiutinjärjestelmän paino. 6 mm – 8 mm Ruuvit seinälle tapahtuvaa asennusta varten (saatavana alan liikkeistä)

Ruuvit seinälle tapahtuvaa asennusta varten (saatavana alan liikkeistä)

6 mm – 8 mm Ruuvit, jotka on tarkoitettu seinälle tapahtuvaa asennusta varten, eivät kuulu varusteisiin. Kun hankit sopivia ruuveja, ota huomioon seinän tyyppi ja kaiutinjärjestelmän paino.

Liitäntä Johdon liittäminen S-HV600B/S-HV500-LR 1 Katkaise virta vahvistimesta.

• Liitä johto, jossa on värillinen merkki, punaiseen (+) liittimeen ja paljas johto mustaan (–) liittimeen. 2 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista). S-SLW500 1 Kiinnitä varusteisiin kuuluvan kaiutinjohdon toinen pää kunkin kaiuttimen taakse.

• Liitä johto, jossa on värillinen merkki, punaiseen (+) liittimeen ja paljas johto mustaan (–) liittimeen. Paina jousiliuska alas ja aseta johto alla kuvatulla tavalla. Kiinnitä johto vapauttamalla liuska. 2 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista).

• Näissä kaiutinliittimissä on VAARALLINEN jännite. Jotta saadaan vältettyä sähköisku kaiutinjohtoja liitettäessä tai irrotettaessa, irrota virtajohto ennen kuin kosketat eristämättömiä osia.

• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vastaanottimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vastaanotin vahingoittuu.

• Mallin S-HV500-LR varusteisiin kuuluu kaksi kaiutinjärjestelmää per pakkaus.

• Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

• Koska nämä kaiuttimet antavat äänen kummaltakin puolelta, äänilähtö on kaksinkertainen. Äänenvoimakkuus on sama kuin 82 dB tavallisilla kaiuttimilla. © 2011 PIONEER CORPORATION. Kaikki oikeudet pidätetään. Huom Euroopan mallille Jos haluat hävittää tuotteen, älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä. EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote). Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi. Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle. K058b_A1_Fi S-HV600B_S-HV500-LR_En.fm 9 ページ ２０１１年４月１２日　火曜日　午後６時５９分2
