GEBRUIKSAANWIJZING SSLW500 PIONEER

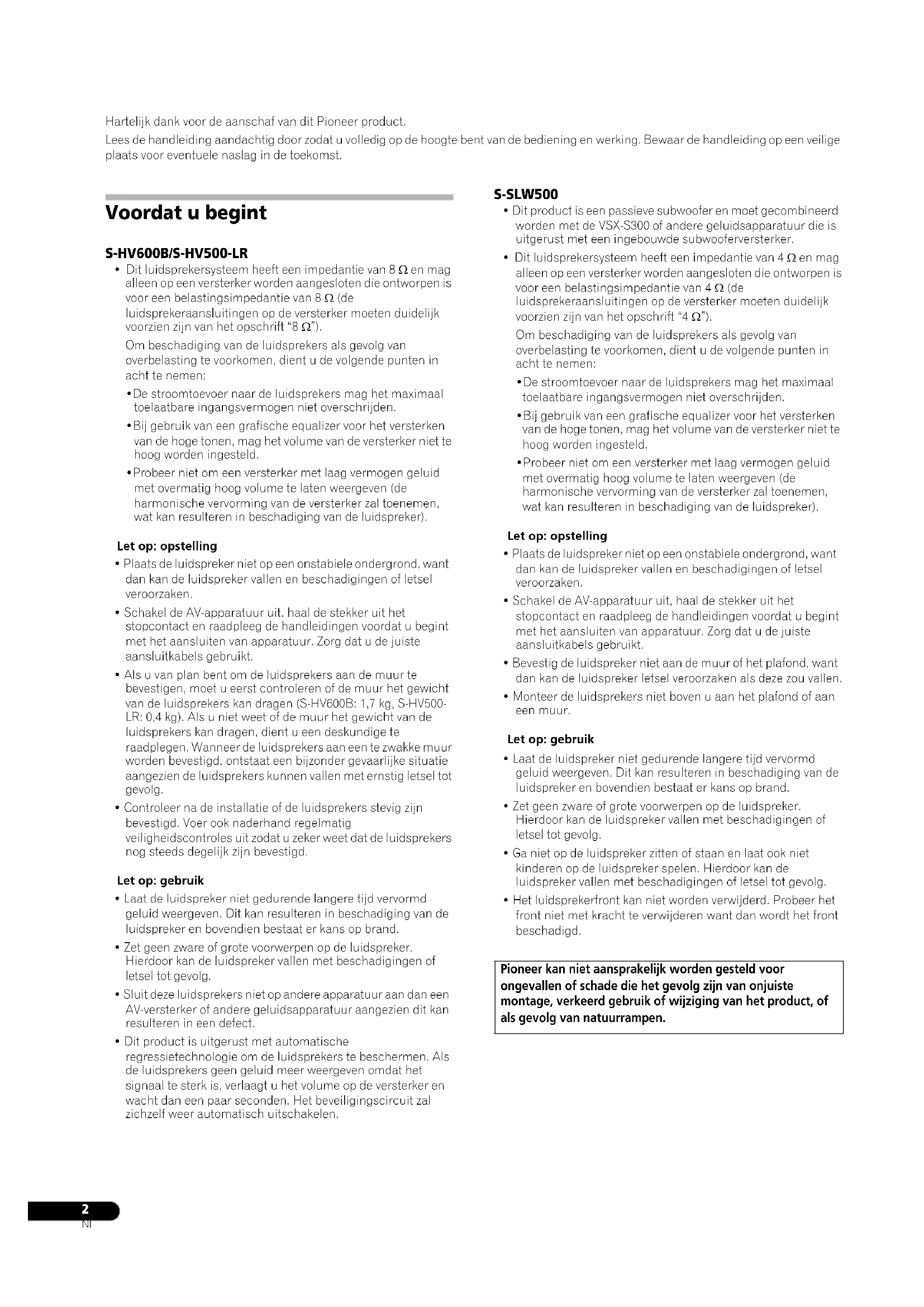

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkinq. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

S-HV600B/S-HV500-LR

• Dit luidsprekersysteme hebft een impedantie van 8 en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 8 (de luidsprekeraansluitingen op de versterker要去en duidelijk voorzien zijn van het opschrift "8 "

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten inRCTte nemen:

• De stroomtoevoer maar de luidspekkers mag het maximaal toelaatbare ingangsvermogen Niet overschrijden.
  Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verworming van de versterker za toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker Niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letselveroorzaken.
• Schakel de AV-apparatuuruit, haal de stekker uitt het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluten van apparatuur. Zorg dat u de juiste aansluitkabels geleukt.
• Als u van plan bent om de luidsprekers aan de muur te bevestigen, moet u eerst controleren of de muur het gewicht van de luidsprekers kan dragen (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Als u Niet weet of de muur het gewicht van de luidsprekers kan dragen, dient u een deskundige te raadplegen. Wanner de luidsprekers aan een te zwakke muur worden bevestigd, ontstaat een bijzonder gevaarlijke situatie aangezien de luidsprekers konnen vallen met ernst letsel tot gevolg.
• Controller na de installmente of de luidsprekers stevig zich bevestigd. Voer ook naderhand regelmatin veiligheidscontroles uit zodate uzeker weet dat de luidsprekers nog steeds degelijk zich bevestigd.

Let op: gebruik

• Laat de luidspreker Niet gedurende langereijd verrormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
  Zet geen zware of groe voorwerpen op de luidspeker. Hierdoor kan de luidspeker vallen met beschadigingen of letsel tot gevolg.
• Sluit deze luidsprekers Niet op andere apparatuur aan dan een AV-versterker of andere geluidsapparatuur aangezien dit kan resulteren in een defect.
• Dit product is uitgerust met automatische regressietechnologie om de luidsprekers te beschemen. Als de luidsprekers geen geluid meer weergeven,ondat het signal te sterk is,verlaagt u het volume op de versterker en wacht dan een paar seconden. Het beveiligingscircuit za zichelf weer automatisch uitschakelen.

S-SLW500

• Dit product is een passieve subwoofer en moet gecombineerd worden met de VSX-S300 of andere geluidsapparatuur die isuitgerust met een ingebouwde subwooferversterker.
• Dit luidsprekersysteme heeft een impedantie van 4 en mag alleen op een versterker worden aangesloten die ontworpen is voor een belastingsimpedantie van 4 (de luidsprekeraansluitingen op de versterker要去en duidelijk voorzien zijn van het opschrift "4 "

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten inRCTte nennen:

• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermogen Niet overschrijden.
  Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
  Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische verrorming van de versterker za toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Plaats de luidspreker Niet op een onstabiele ondergrond, want dan kan de luidspreker vallen en beschadigingen of letseveroorzaken.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.
• Bevestig de luidspreker niel aan de muur of het plafond, want dan kan de luidspreker letsel veroorzaken als deze zou vallen.
  Monteer de luidspekers nicht boven u aan het plafond of aan een muur.

Let op: gebruik

• Laat de luidspreker nicht gedurende langereijd verrormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.
  Zet geen zware of groe voorwerpen op de luidspreker. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Ga niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen. Hierdoor kan de luidspreker vallen met beschadigingen of letsel tot gevolg.
• Het luidsprekerfront kan nicht worden verwijderd. Probeer het front Niet met kracht te verwijderen want dan wordt het front beschadigd.

Pioneer kan nicht aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zichen van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Schoonmaken van de luidsprekerbehuizing

Bij normalaal gebruik is het voldoende als u de luidspeker af en toe met een droge doeck afveegt. Voor het verwijderen van hardnekig vuil kunt u de doeck bevochtigen met een neutraal reinigingsmiddel dat vijf-of zesmaal verdund is met water. Wring de doeck goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kuren de afwerking aantasten.

Inhoud van de doos

S-HV600B

• Beugel x 2
  Antislipkussentjes x 2
  Kabelhoulders x 4
• Garantiebewijs x 1 (alleen Europese model)
• Handleiding (dit document)

S-HV500-LR

Voet x 2

- Standaardarm x 2

Beugelx2
Schroef (drukkingskop) x 2
- Schroef (platte kop) x 4
Zeskantmoer × 2
- Afdichting x 2
- Garantiebewijs x 1 (alleen Europese model)
- Handleiding (dit document)

S-SLW500

Luidsprekersnoer (3m)× 1
Antislipkussentjes x 4
- Afdichting x 4
- Garantiebewijs x 1 (alleen Europese model)

Kenmerken

• Het geluid komt uit beiden zijden (roosternet) van de luidspreker.
• Deze luidspreker biedt een volle geluidsweergave in allerichtingen. In gegenstellung tot normale luidsprekers is bij de hieronder afgebeelde opstelling de luidsprekeraar "voor gericht. Om te genieten van een optimale geluidskwaliteit, draait u de luidspreker zodanig dat de "voor" zijde maar uw luisterplaatis is gericht.

S-HV500-LR: Horizontale opstelling

Aanzicht van voorzijde

S-HV500-LR: Vertical opstelling

Aanzicht van voorzijde

Montage

S-HV600B

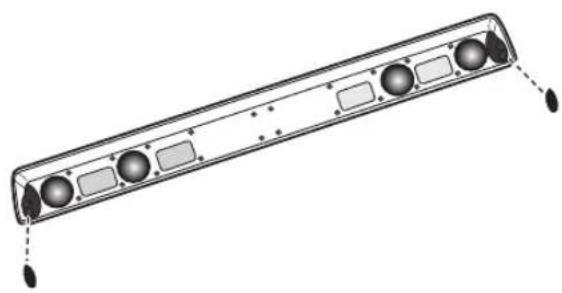

1 Breng de antislipkussentjes op de onderkant van de poot aan.

S-HV500-LR

Horizontale opstelling

1 Steek het luidsprekersnoer door het gat in de voet.

2 Lijn de draaistoplipuit met het gat in de voet.

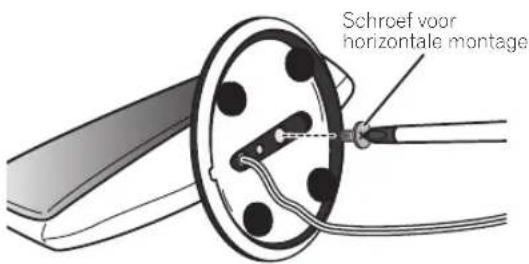

3 Maak de luidspreker met de schroef voor horizontale montage via de achterkant van de voet vast aan de voet.

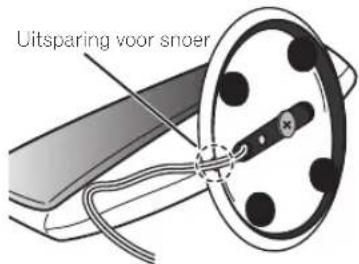

4 Plaats de luidspreker zodenig dat het luidsprekersnoer via de groef in de voet loopt.

Verticale opstelling

1 Lijn de verticale montagesteun uit met het gat in de voet.

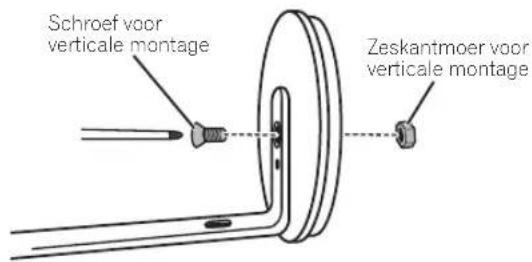

2 Maak de verticale montagesteun met behulp van de schroef en zeskantmoer voor verticale montage vast aan de voet. Zorg dat de zeskantmoer in de zeskantgroef in de onderkant van de voet valt.

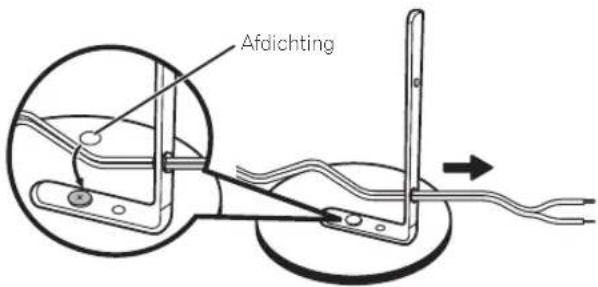

3 Stek het luidsprekersnoer door het gat in de verticale montagesteun.

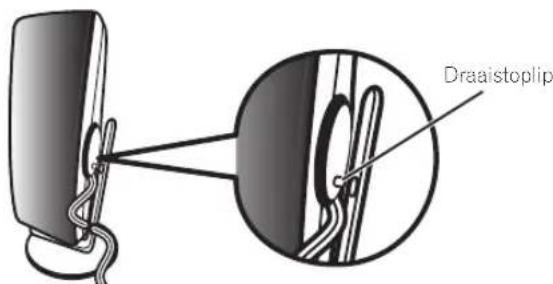

4 Lijn de draaistoplip van de luidsprekeruit met het gat in de verticale steun.

5 Maak de luidspreker met de schroef voor verticale montage vast aan de verticale steun.

S-SLW500

Installatie van de subwoofer

De subwoofer kan verticaal of horizontal worden opgesteld. Bij het verlaten van de fabriek is het apparaat gereedgemaakt voor de horizontale opstelling.

Voor de verticale installmentie

1 De voetjes zijn met kruskopschroeven bevestigd; gebruik een kruskopschroevendraaier om de schroeven te verwijderen.
2 Breng de bijgeleverde afdichtingen aan op de plaats waar de voetjes waren om de schroefgaten af te Dekken.
3 Breng de vier antislipkussentjes aan op de vier hoeken van de kant waarop de subwoofer worden geplaatst. Houd er rekening mee dat de antislipkussentjes Niet op iedere ondergrond efectief zich, dus vermijd het gebruik op erg gladde plaatsen.

LET OP

U moet de bovenstaande werkzaamheden Niet uitvoeren terwij het apparaat schuin worden gehonden. Leg het apparaat op de zijkant op een zachte doeck of ander materiaal om krassen te voorkomen.

Installatie

Installatieplaats

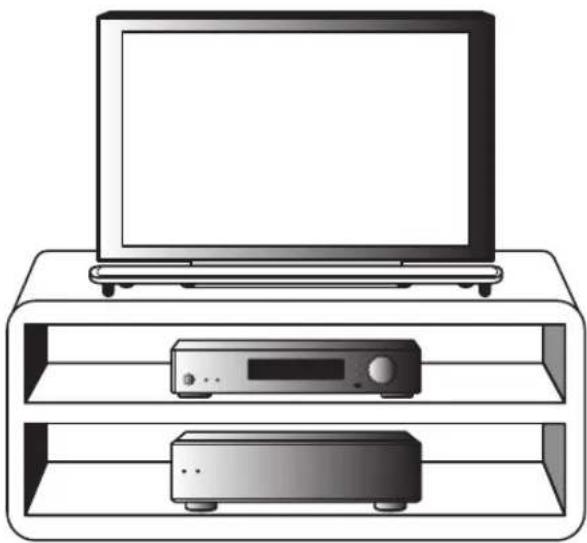

Installatievoorbeeld: Voor de S-HV600B en S-SLW500

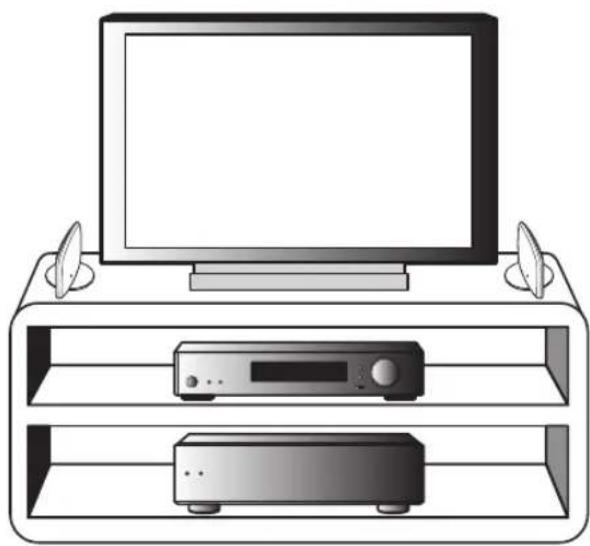

Installatievoorbeeld: Voor de S-HV500-LR en S-SLW500

S-HV600B

• De geluiden die via de luidsprekers worden weergegeven, worden op verscheidene manieren beinvoed door de omstandigheden in de luisterruimte.

• Dit luidspekkersystem is nicht magnetisch afgeschermd. Dit betekent dat er kleurvervorming kan optreden als de luidspeker te dicht bij een beeldbuistelevisie staat opgesteld. Als dit het geval is, moel u de luidspeker verder van de televisie vandaan plaatsen. Bovendien mogen voorwerpen die gemakkelijk worden beinvoed door magnetische velden (magnetische mediaikaarten, polshorloges, videocassettes enz.) Niet in de buurt van de luidspeker worden gelegd.

• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.

LET OP

• Opstelling van de luidspekers op een onstabieleplaats is erg gevaarlijk en moet worden vermeden.
  Zet de luidspeakers Niet op een tevisie of op een andere onstabiele plaats. De luidspeakers kuren vallen met beschadigingen of letsel tot gevolg.

S-HV500-LR

• De geluiden die via de luidsprekers worden weergegeven, worden op verscheidene manieren beinvoed door de omstandigheden in de luisterruimte.
• De luidsprekers können verticaal of horizontal worden opgesteld.
  Bij gelebruik van een platte tevisie plaatst de luidsprekers op een afstand van minstens 5 cm vanaf de zijkanten van de tevisie.
• Wonneer u een beeldbuistelevisie hebt, moet u de luidsprekers 10 cm van de televisione vandaanplaatsen. Aangezien deze luidsprekers een geringe lekkege van magnetische flux hebben, kan er wat kleuervorming in het beeld optreden afhankelijk van de installmentie omstandigheden. In dit geval schakeit u de televisione uit en wacht dan 15 tot 30 minutes. Als de kleuvermoring blijft bestaan, zet u de luidsprekers verdier van de televisione vandaan.
• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.

LET OP

• Opstelling van de luidsprekers op een onstabileplaats is erg gevaarlijk en moet worden vermeden.
  Zet de luidsprekers Niet op een tevisie of op een andere onstabiele plaats. De luidsprekers konnen vallen met beschadigingen of letsel tot gevolg.

S-SLW500

• De subwoofer geeft zeer lage geluiden in mono weer, gebruikmakend van het feit dat het menselijk gehoor weinig richtingsgeveeligheid heeft voor geluiden van lage freiouctie. Dit betekent dat de subwoofer op veel verschillende plaatsen kan worden opgesteld, maar als de subwoofer te ver weg staat, is het mogelijk dat de geluiden van de subwoofer en de andere luidsprekers onsamenhangend overkomen. De intensiteit van het geluid van de subwoofer kan worden aangepast door de afstand tot de muur te veranderen.
• De linker en rechter voorluidspreker要去en onceveer 1,8 tot 2,7 meter uit elkaar staan. De luidsprekers要去en op gelijke afstand van de televisione staan en op gelijke hoogte van de vloer.
• Erijken luidsprekerstandaards los verkrijgbaar waarmee u de surroundluidsprekers zo gunstig möglichk kunt opstellen op ooorhoogte of een weinig hoger.
• Het surroundeffect is zwak als de surroundluidsprekers zich op erg grote afstand van de luisterplaats bevinden.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet in de buurt van een TV of monitor worden geplaatst, aangezien de interactie van magnetische materiaalen verrorming van de kleuren op het scherm kanveroorzaken. Voorwerpen die gemakkelijk beinvoed worden door magnetische velden (magnetische mediakaarten, polshorloges, videocassettes enz.) mogen Niet in de buurt van de subwoofer worden gelegd.

LET OP

• Wonneer het luidsprekersysteme in een TV-rek of AV-rek worden geinstalleerd, is het möglichk dat het rek of de andere geluidsapparatuur gaat trillen als gezolg van de trillingen die door de luidspreker worden opgewekt. Let op dat de planken in het rek of de andere apparatuur Niet verschuift door de trillingen van de luidspreker.
• Plaats geen disc-spelers (DVD-of CD-spelers) op de subwoofer want dan is het möglichk dat er geluid worden overgeslagen als gevolg van de trillingen.
  Zorg ervoor dat er minimaal 10 cm vrije ruimte+tussen de achterkant van het apparaat en een eventuele muur is; bij een verticale opstelling moet levens minimaal 10 cm vrije ruimte tussen de linker zijkant en een eventuele muur+zijn. Als er Niet voldoende vrije ruimte is, kan de prestatie van het apparaat afnemen of kan het apparaat defect raken.
  Aangezien het luidsprekersystem erg zwaar is, is opstelling op een onstabile plaats erg gevaarlijk en moet u dit ook vermijden. Wanner de luidspreker valt, kan deze beschadigingen of letsel veroorzaken.

De luidsprekers aan de muur bevestigen (S-HV600B/S-HV500-LR)

Alvorens te bevestigen

• Houd er rekening mee dat het luidsprekersysteme zwaar is en dat de schroeven door het gewicht van de luidspreker los kuren gaan zitten, of dat het materiaal van de muur niet geschikt is om het gewicht van de luidspreker te dragen, waardoor de luidspreker valt. Controller de muur waaraan u de luidspreker wilt bevestigen, sterk genoeg is om het gewicht van de luidspreker te dragen. Bevestig de luidspreker niel aan een triplexwand of een andere dergelijke muur.
• Bevestigingsschroeven zijn nicht bijgeleverd. Gebruik schroeven die geschikt zijn voor het materiaal van de muur en die het gewicht van de luidspeker kannen dragen.

LET OP

• Als u Niet zeker bent van de eigenschappen en de sterkte van de muur, roep dan de hulp van een vakman in.
  Pioneer kan Niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zichen van een verkeerde bevestiging.

S-HV600B

1 Gebruik een kruskopschroevendraaier om de twee schroeven te verwijdenen waarmee de standard aan de luidspreker is bevestigd.

2 Gebruik de twee schroeven die in stap 1 zijn verwijderd om de muurbevestigingsbeugel aan de luidspreker te bevestigen.

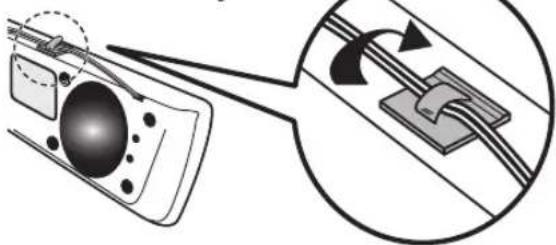

3 Bevestig de bijgeleverde kabelhoulders op de afgebeelde wijze aan de bovenkant van de luidspreker en maak de kabels hierin vast.

Druk todat u een "klikgeluid"hoort

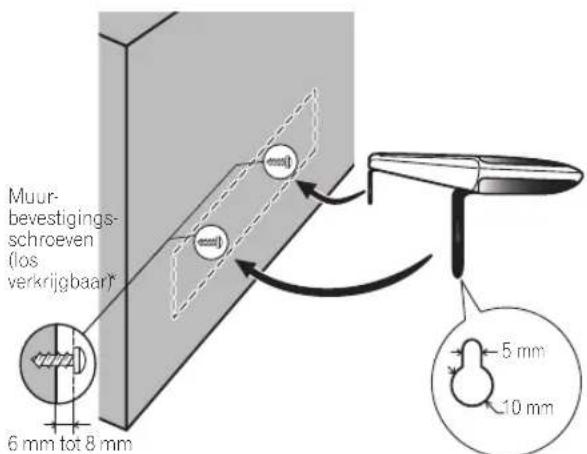

4 Bevestig de luidspreker aan de muur.

*Muurbevestigingschroeven zichn nicht bigeleverd. Koog geschichte schroven overeenkomstig het type muur en het gewicht van de luidspreker.

Maak twee gaten in de muur op 818 mm afstand van elkaar.

S-HV500-LR

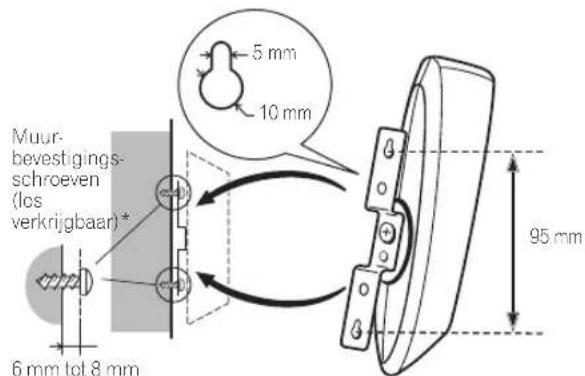

Aandemuurbevestigen

Om de luidspreker aan de muur te bevestigen, gebruikt u eerst de schroef voor verticale montage om de muurbevestigingsbeugel aan de luidspreker vast te makeen en daarna bevestigt u de beugel aan de muur.

Wonneer een luidspreker aan de muur wordt bevestigd, dient u vooraf te controleren of de muur sterk genoeg is om de bevestigingschroeven (los verkrijgbaar) volledig te+kennen vastdraaien en de muur het gewicht van de luidspreker kan dragen.

Wanneer de muur Niet sterk genoeg is of het materiaal van de muur Niet geschikt is, kan de muur het gewicht van de luidspreker Niet dragen, waardoor het maybeik is dat de luidspreker valt. Maak twee gaten in de muur op 95 mm afstand van elkaar.

* Muurbestigingschroeven zichn nicht bijgeleverd. Koop geschichte schroeven overeenkomstig het type muur en het gewicht van de lauidspeker.

LET OP

• Wanner de luidspreker aan een muur worden bevestigd, kan door het gewicht van de luidspreker of de montagemethode de kans bestaan dat de luidspreker Kantelt of valt. Wees voorzichtig om een ongeluk te voorkomen.
  Zorg er bij de installmentie voor dat eenplaats worden gekozen die sterk genoeg is om het gewicht van de luidspreker te dragen. Als u Niet weet of de muur het gewicht van de luidsprekers kan dragen, dient u een deskundige te raadplegen.
• Pioneer kan Niet aansprakelijk worden gesteld voor beschadigingen of letsel die het gevolg zichn van een gebrekkige of onjuiste montage, wijziging van het product, of als gevolg van natuurrampen.

Wanner de luidspreker op een luidsprekerstandaard worden gemonteerd

Gebruik de bijgeleverde beugel wanner de luidspreker op een andere dan de bijgeleverde luidsprekerstandaard of voet worden gemonteerd.

Gebruik M5-schroeven voor de installmentie. Bevestigingschroeven zich Niet bijgeleverd. Volg de instructies die bij de gebruiske luidsprekerstandaard of voet worden geleverd.

Aansluitingen

Aansluiten van het snoer

S-HV600B/S-HV500-LR

1 Schakel de versterkeruit.

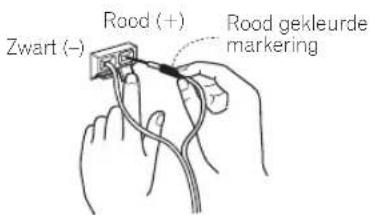

• Verbind de draad met de gekleurde marketing met de rode (+) aansluiting; verbind de Niet gemarkeerde draad met de (-) aansluiting.

2 Sluit het andere uiteinde van het snoer aan op de luidspeker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatatie).

S-SLW500

1 Bevestig een uiteinde van het bijgeleverde luidsprekersnoer aan dechterkant van de luidspreker.

• Verbind de draad met de gekleurde marketing met de rode (+) aansluiting; verbind de Niet gemarkeerde draad met de (-) aansluiting. Druk op de lipje van de veerklem en streek de draad maar binnen, zoals hieronder is aangegeven. Laat het lipje los om de draad vast te zetten.

2 Sluit het andere uiteinde van het snoer aan op de luidspeker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatatie).

A LET OP

Op de luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmakers van de luidsprekersnoeren, moet u de stekker uit het stopcontact halen voordat u Niet-geisoleerde onderden aanraakt.
- Nadat u de snoeren heb t aangesloten, trekt u lichtjes aan de snoeren om te controleren of deze stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
- Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de receiver betekenen. Het is möglichk dat de receiver dan Niet meer werkten deze kan zichs worden beschadigd.
- Als een luidsprekerpaar met de receiver is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normala steroeffect worden verkreten.

Gebruik (S-HV600B/S-HV500-LR)

AangeziendesHV600B/S-HV500-LRzijnontworpenalscompacte satellliudsprekers,verdienthetaanbevelingdezeluidsprekers in combinatie meteen subwoofer te gebruiken om een volwaardige basweergave te verkrijgen. In ditgevalzetu de luidsprekerinstelling van de versterker (receiver) op "klein"en de wisselfrequentie op 200Hz

Technische gegevens

S-HV600B

Behuizing. Gesloten type

Luidsprekersysteme 2-wegsysteme

Woofer/tweeter

.5.7 cm x 3 cm (tweezijdig) x 4 stuks / 2 cm koepeltype x 4 stuks

Impedantie 8Ω

Frequentiebereik 130 Hz tot 32 kHz

Gevoeligheid 76 dB (total 82 dB*)

Garantiebewijs (alleen Europese model) 1

Handleiding (dit document)

S-HV500-LR

Behuizing. Gesloten type

Luidsprekersystem 2-wegsysteme

Woofer/tweeter

5,7 cm × 3 cm (tweezijidig) × 2 stuks / 2 cm koepeltype × 2 stuks

Impedantie 8Ω

Frequeniebereik 170 Hz tot 32 kHz

Gevoeligheid .76 dB (totaal 82 dB*)

Maximaal ingangsvermogen 100 W

Wisselfrequentie 1,5 kHz

Buitenafmetingen

Horizontale opstelling . . .207 (B) mm x 100 (H) mm x 100 (D) mm

Verticale opstelling .100 (B) mm x 225 (H) mm x 100 (D) mm

Gewicht 0.4 kg

Bijgeleverde accessoires

Voet 2

Standaardarm 2

Beugel 2

Schroef (drukkingskop) 2

Schroef (platte kop) 4

Zeskantmoer 2

Afdichting 2

Garantiebewijs (alleen Europese model) 1

Handleiding (dit document)

S-SLW500

Behuizing. Basreflex, boekenplanktype

Luidsprekersystem 16 cm conus

Impedantie 4Ω

Frequentiebereik 35 Hz tot 2,0 kHz

Gevoeligheid 78 dB

Maximaalingansvermogen 100W

Buitenafmetingen

Horizontale opstelling .435 (B) mm x 121 (H) mm x 360 (D) mm

Verticale opstelling . . . . . 108.5 (B) mm x 435 (H) mm x 360 (D) mm

Gewicht 4.5 kg

Bijgeleverde accessoires

Luidsprekersnoer (3 m) 1

Antislipkussentjes. 4

Afdichting 4

Garantiebewijs (alleen Europese model) 1

Opmerking

• De S-HV500-LR worden geleverd met twee luidsprekersystemen per doos.

• Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder voorafgaande kennisgeving.

• Aangezien deze luidsprekers geluid vanuit beiden kanten produceren, is de uitvoer verdubbeld. Het geluidsvolume komt overeen met 82 dB bij normale luidsprekers.

Alle rechten voorbehonden.

Voor het Europese model

Deponeer dit productiet het gewone huishoudeelj afval wanneur u het wilt verwijdenen. Er bestaat een speciaal wettelijk voergeschren verzamelsysteme voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen hun particulieren hun gebruekte elektronische producten Gratis bij de waarvoortbostemdc verzamelplaatsoen of een verkooppunt (Indien u aldaar cen golijkwaardig十几年 wud product koopt) inicoveren.

Indien u zich in een ander dan bovengenocmd land bevind kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodcndzortu cvoor dat hct verwijderde product op do juiste wije wordt behandold, opnieuw bruikbaar wordt gmaakt, t gerocycleerd en het.
niet schadelijk is voor de gezondheid en het milieu.
