MANUAL DE UTILIZADOR SSLW500 PIONEER

Leia por favor estas manual de instruções na sua totalidade para fazer a saber como operar adequamente o seu aparenho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referencia futura.

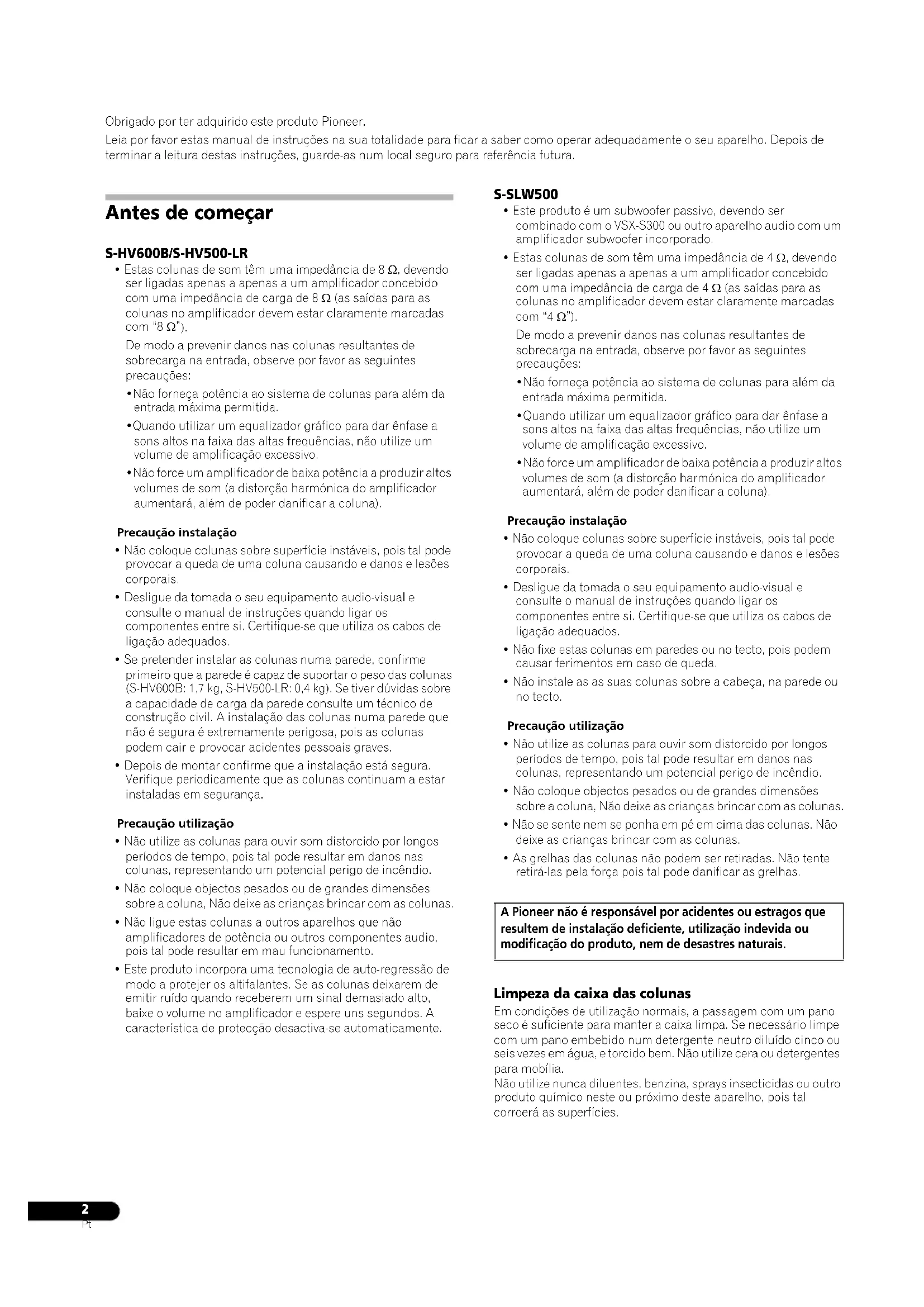

Antes de partirar

S-HV600B/S-HV500-LR

• Estas colunas de som tem uma impedência de 8 Ω, devendo ser ligadas apenas a apenas a um amplificador concebido com uma impedência de cargo de 8 Ω (as saidas para as colunas no amplificador devem estar claramente marcadas com "8 Ω").

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguientes precauções:

• Não forneça potência aoSYSTEMA de colunas para algoa da entrada maxima permitida.
• Quando utilizes um equalizador grácico para dar enfase a sons altos na faixa das altas freqências, não utilize um volume de amplificação excessivo.
• Não force um amplífador de baixa potência a produzir-altos volumes de som (a distortionação harmonica do amplífador AUGentará, àslem de poder danificar a coluna).

Precação instalação

• Não coloque colunas sobre superficie instáveis, poi tal pode provocar a quada de uma coluna causando e danos e lesões corporais.
• Desigue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de ligação adequados.
• Se pretender instalar as colunas numa parede, confirme primeiro que a parede é capaz de suportar o peso das colunas (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Se tiver dúvidas sobre a capacidade de energia da parede consulte um technician de construção civil. A instalação das colunas numa parede que não é segura é extremamente perigosa, poised as colunas podem cair e provocar acidentes pessoas graves.
• Depois de montar confirma que a instalação está segura. Verifique periodically que as colunas continuam a estar instaladas em segança.

Precauçaoutilização

• Não utilize as colunas para ouvir som distorcido por longos periodos de tempo, poi tal pode resultar em danos nas colunas,representando um potencial perigo de incência.
• Não coloque objectos pesados ou de grandes dimensoes sobre a coluna, Não deixe as crianças brincar com as colunas.
• Não ligue estas colunas a outros apareiros que não amplificadores de potência ou outros componentes audio,PGAis tal pode resultar em mau functiOnamento.
• Este produit incorpora uma Tecnologia de auto-regressao de modo a protejer os altifalantes. Se as colunasdeerem de emitir ruido quando receberem um sinal demasiado alto, baixe o volume no amplificador e espere uns segundos. A caracteristica de protecao desactiva-se automaticamente.

S-SLW500

• Este produit é um subwoofer passivo, devendo ser combinado com o VSX-S300 ou除外o audio com um amplificador subwoofer incorporeal.
• Estas colunas de som tem uma impedência de 4 Ω, devendo ser ligadas apenas a apenas a um amplificador concebido com uma impedência de cargo de 4 Ω (as saidas para as colunas no amplífador devem estar claramente marcadas com "4 Ω").

De modo a prevenir danos nas columnas resultantes de sobrecarga na entrada, observe por favor as seguientes precauções:

• Não forneça potência aoSYSTEMA de colunas para algoa da entrada Tmaxima permitida.
• Quando'utilizar um equalizador grácfo para dar enfase a sons altos na faixa das altas freqências, não utilize um volume de amplificação excessivo.
• Não force um amplífador de baixa potência a produzir-altos volumes de som (a distortionação harmonica do amplífador AUGMENTAR, àslem de poder danificar a coluna).

Precação instalacao

• Não coloque colunas sobre superficie instâveis, poi tal pode provocar a quaida de uma coluna causando e danos e lesões corporais.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de liação adequados.
• Não fixe estas colunas em paredes ou no tecto, poi pode fazer ferimentos em caso de queda.
• Não instale as as suas colunas sobre aCESSA, na parede ou no tecto.

Precauçaoutilização

• Não utilize as colunas para ouvir som distorcido por longos periodos de tempo, pois tal pode resultar em danos nas colunas,representando um potencial perigo de incência.
• Não coloque objectos pesados ou de grandes dimensoes sobre a coluna, Não deixe as crianças brincar com as colunas.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crijanças brincar com as colunas.
• As grelhas das colunas não podem ser retiradas. Não tente retireiras; das pela forca posis tal pode danificar as grelhas.

A Pioneer não é responsavel por acidentes ou estragos que resultem de instalacao deficiente,utilizaçãoindeida ou modificaçãodo produits,nemde desastres naturais.

Limpeza da caixa das colunas

Em condições de'utilisation normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluido cinco ou vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticides ou outras produits químico;neste ouproximo;(esto aparelho,pois tal correora asuperficies.

O que encontrar na caixa

S-HV600B

• Surname x 2
• Almofadas anti-derrapantes x 2
• Guias parafios x 4
• Cartão de garantia x 1 ( Modeloe europeuapanas)
• Manual de instruções (o presente documento)

S-HV500-LR

• Base x 2

• Braço de suporte x 2

• Surname x 2
• Parafuso (máquina) x 2
• Parafuso (Cabeça plana) x 4
• Porca hexagonal x 2
• Selox2
• Cartão de garantia x 1 (Modelo europeuapanas)
• Manual de instruções (o presente documento)

S-SLW500

• Cabo de coluna (3 m) x 1
• Almofadas anti-derrapantes x 4
• Selox4
• Cartão de garantia x 1 ( Modelo europeuapanas)

Characteristicas

• O som é produzido a partir deodos os lados (rede grelha) da coluna.
• Esta coluna produz som completeo direcionado para todas as direçções. Em contraste com as colunas convencionais, a orientação àsordada abaixo é a "frontal". Para obter uma qualida de som optima, oriente a coluna de modo a que o lado "frontal" está apontado na direção da posicao de audiência.

S-HV500-LR: Orientação horizontal

S-HV500-LR: Orientação vertical

Montagem

S-HV600B

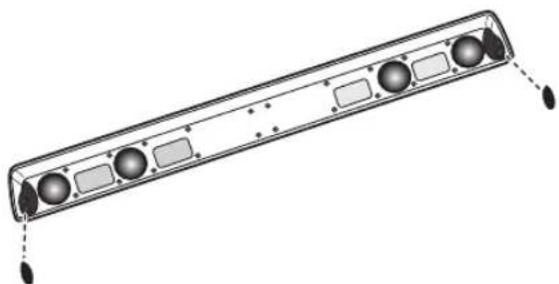

1 Aplique a almofada anti-derrapante na superficie inferior da perna.

S-HV500-LR

Orientação horizontal

1 Faça passar o cabo das colunas atraves do orificio na base.

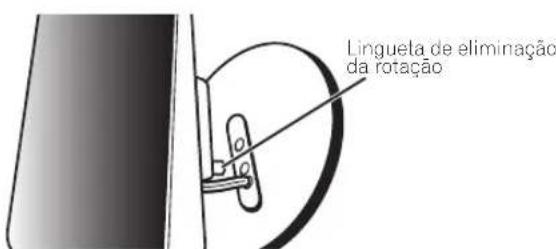

2 Alinne a lingueta de eliminação da rotação com o orifácnia base.

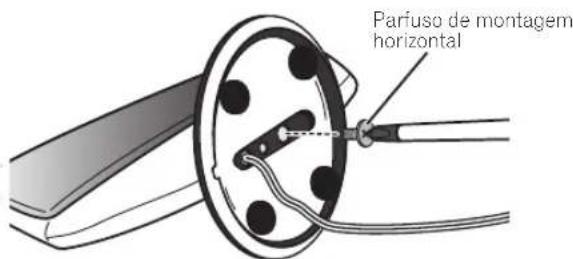

3 Fixe a coluna à base'utilizando o parafuso de montagem horizontal a partir do lado anterior da base.

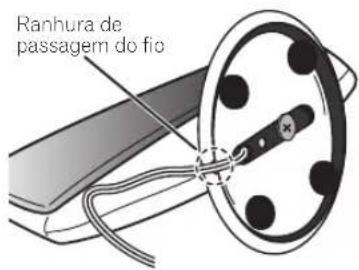

4 Faça o cabo da coluna passar atraves da ranhura na base.

Orientação vertical

1 Alinhe a base da fixação de montagem vertical com o furo na base.
2 Fixe a fixação de montagem vertical à baseutilizando o parafuso de montagem vertical e a porca hexagonal. Certifique-se que a porca hexagonal fica encaixada na ranhura hexagonal na parte de baixo da base.

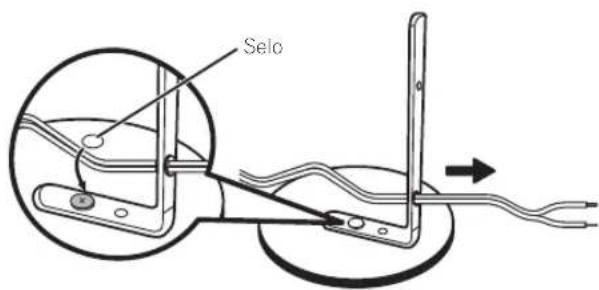

3 Passe o cabo da coluna atraves do furo na fixacao de montagem vertical.

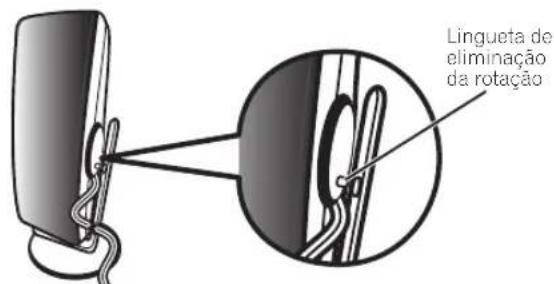

4 Alinho a lingua de eliminação da rotação com o furo na fixação de montagem vertical.

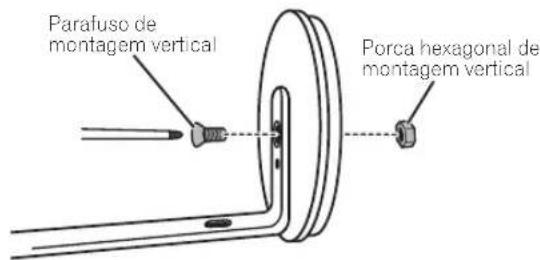

5 Fixe a coluna à fixação verticalutilizando o parafuso de montagem vertical.

S-SLW500

Instalacao do subwoofer

O subwoofer pode ser montado segundo uma orientacao vertical ou horizontal. O orientacao de fabrica e horizontal.

Para instalação na vertical

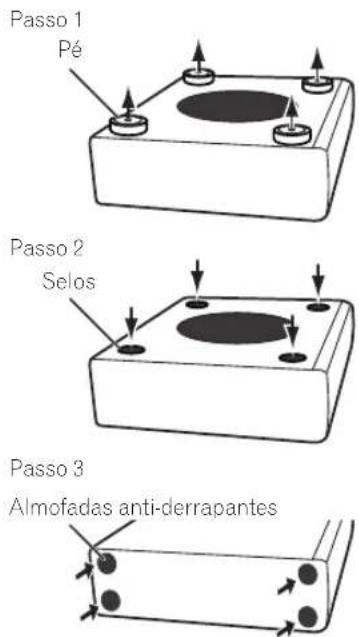

1 Os pés são fixados com parafusos Phillips; utilize uma chave de parafusos Phillips para os retiring.
2 Aplique os selos acessórios para colocar os pés de modo a esconder furos dos parafusos.
3 Aplique as almofadas anti-derrapantes nos quatre cantos da superficie onde o subwoofer ira ser montado. Note que as almofadas anti-derrapantes podem nao ser totalmente eficazes em todas as superficies, não devendo instalar as colunas em locais escorrragadios.

CUIDADO

• Não tente efectuar estas procedimentos com as colunas inclinadas. Deite a coluna sobre o seu lado sobre um pano macio ou outras material que não arranhe o aparelho.

Instalacao

Local de montagem

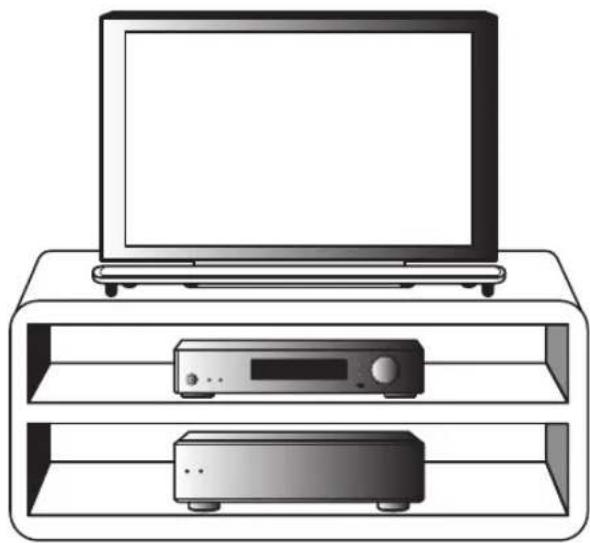

Exemplo de instalacao: Tanto para o S-HV600B como para o S-SLW500

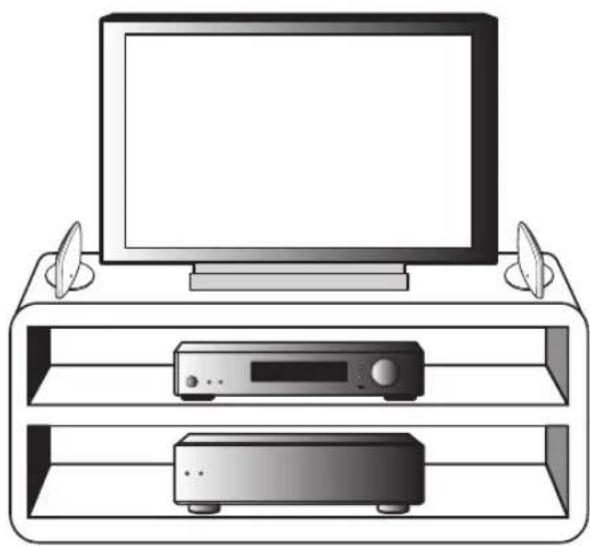

Exemplo de instalacao: Tanto para o S-HV500-LR como para o S-SLW500

S-HV600B

• Ossons produzidos atravesdo systemade columnas sao fácilmente afectados, de modo subtil, pelas condições do espaço de audição.

• Estas colunas não está escuradas magnificamente. Deste modo, pode ocorrer distoção na cor se as colunas foram colocadas proximo de um teletovisor CRT (tubo de raios católicos) convencional. Neste caso, afaste a coluna para longe do teletovisor. Não aparenhos que passam ser fácilmente afectadas pelo magnetismo (cartões de dados magnéticos, relógios de pulso, gravadores de cassetes, etc.) nãodeerao ser colocados proximo esta coluna.

• Se o quarto tiver muito reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completeness.

CUIDADO

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada.
• Não instale as colunas no topo de um televisor ou outras localização instante. As colunas podem cair, causando estragos ou acidentes pessoas.

S-HV500-LR

• Ossons produzidos atraves do systema de columnas sao fácilmente afectados, de modo subtil, pelas condições do espoço de audicão.
• Pode ser montada vertical ou horizontalmente.
• Quando utiliser um televisor de perfil fino, coloque as columnas nos lados do televisor afastadas 5 cm ou mais.
• Quando'utilizar um televisor CRT (tubo de raios catónicos) separe em 10 cm as colunas do televisor. Dado que estas colunas foram concebidas para permitir fugas de boa fluxo magnétique, poder aparecer manchas de cor no televisor,DEPENDENDOS DECONDEÇOSE DE INSTALAÇON. Neste caso, desligue a alimentação do televisor e espere 15 a 30 minutos. Se as manchas de cor persistirem, afaste mais as colunas do televisor.
• Se o quarto tiver muito reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completeness.

CUIDADO

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada.
• Não instale as colunas no topo de um teilevisor ou outralocalização instavel. As colunas podem cair, causandoestragos ou acidentes pessoas.

S-SLW500

• O subwoofer reproduz sons ultra-graves monoaurais, utilizing o facto que o ouvido humano ter pouca sensibilitadé a direção do som de baixa frequência. Como tal, o subwoofer pode ser colocado numa grande variedade de locais. No entanto, se colocado longe demais, a liação entre ossons do subwoofer e ossons das otheras colunas pode parecer pouco natural. A intensidade do som do subwoofer pode ser ajustado, alterando a sua distância àparede.
• As colunas frontais instaladas à esquerda e à direira devem estar separadas de 1,8 a 2,7 m. Devem fazer instaladas a distência identicas a partir do televisor e a igual distência do chão.
• Pode adquirir suportes de columnas.optionais de modo a facilitar a montagem das columnas de som envolvente ao nivel dos ouvidos do ouvinte, ou ligeiramente acima destes.
• O efeito de som envolvente sera diminuindo se as colunas foram montadas a uma grande distência da posicao de audição.
• O subwoofer não é escodado magnificamente e não deve ser colocado perto de um televisor ou monitor, uma vez que a interacção entre os materiais magnéticos pode cusar distortion das cores ecra do televisor. Aparelhos fácilmente afetados por magnetismo (cartoes de memória magnéticos, relógios de pulso, gravadores de cassetes, etc) não devem ser colocados perto do subwoofer.

CUIDADO

• Quando instalar as colunas sobre um|móvel para televisores ou apareiros audio-visuais, o'móvel ou os outros componentes audio poder vibrar em resultado das vibrações produzidas pela coluna. Deve来形容 as devidas precações para que as prateleiras do mover ou os outros componentes não mudem de posicao devo de visrações.
• Não coloque reproduções de discos (DVD, CD) sobre o subwoofer pois a vibração pode gerar som intermitente.
• Quando instalar as colunas, deixe pelo menos 10 cm de espaço entre a parte anterior destas e qualquer tipo de parede. quando instalar na vertical, deixe pelo menos 10 cm de espaço entre o lado esquerdo da coluna e qualquer tipo de parede. Se for deixada uma distança inferior, o aparelho pode aparecer um desempenho inadequado ou mesmo mauFUNICIONamento.
• Dado que as colunas são pesadas, a instalação em locais instáveis é extremamente perigosa e não deve ser tentado. Aqueva de uma coluna pode causar estragos ou lesões pessoais.

Montagem das colunas numa parede (S-HV600B/S-HV500-LR)

Antes da montagem

• Lembre-se que as colunas são pesadas e que o seu peso pode tornar os parafusos frouxos, ou que o material da parede pode não ser capaz de suportar o peso, resultando na queda da coluna. Certifique-se que a parede na qual pretende montar as colunas é resistente suficiente para suportar o peso. Não monte as colunas em paredes de contraplacado ou de outras material macio.
• Os parafudos de montagem não são fornecidos. Utilize parafudos apropriados para o material da parede e para peso da coluna.

CUIDADO

• Se estiver em dúvida sobre a qualidae e resistência da parede, consulte um professional.
• A Pioneer não é responsavel por acidentes ou estragos resultantes de instalação impropria.

S-HV600B

1 Utilize una chape de parafusos Philips para retirar osinous parafusos que seguram as bases das columnas.

2 Utilizando osinous parafusos retirados no passo 1, fixe a coluna as fixacoes de montagem na parede.

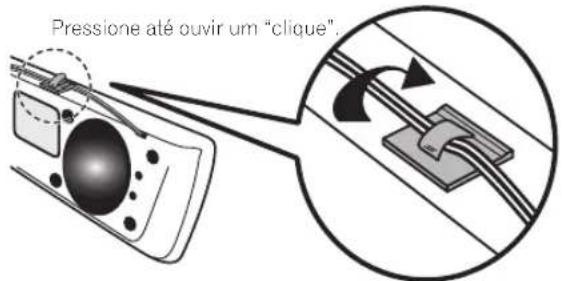

3 Coloque as guias dos fios fornecidas no topo do aparelho tal como ilustrado e faça passar o cabo atraves das guias.

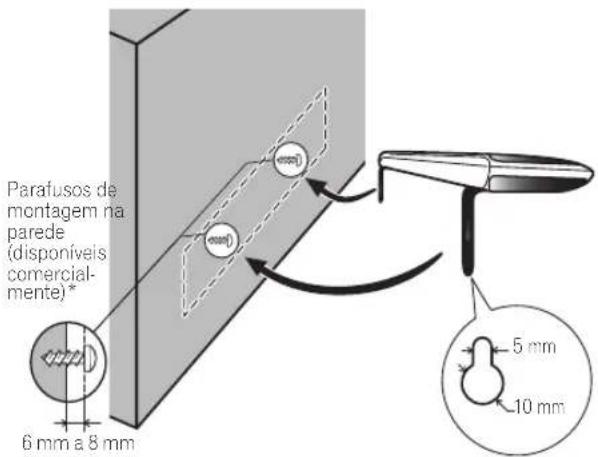

4 Montagem na parede.

• Os parafusos de montagem na parede não está incluíu. Adquira parafusos propriados tomando em consideração o tipo de parede e o peso das colunas.

Abra furos na parede separados de 818 mm.

S-HV500-LR

Montagem na parede

Para montar o aparelho na parede utilize primeiro o parafuso de instalacao vertical para fixar as fixacoes de montagem na parede ao aparelho. Prendadeois fixacoesa parede.

Quando montar o aparelho numa parede, confirme que o tipo de construcao da parede permite a utilizacao de parafusos (disponiveis no mercado) que apertem completeness de modo a fixar a coluna de modo seguro.

Uma parede feita de material fraco ou de resistencia insufficiente não sera capaz de suportar o peso da coluna, resultando na potencial queda da coluna.

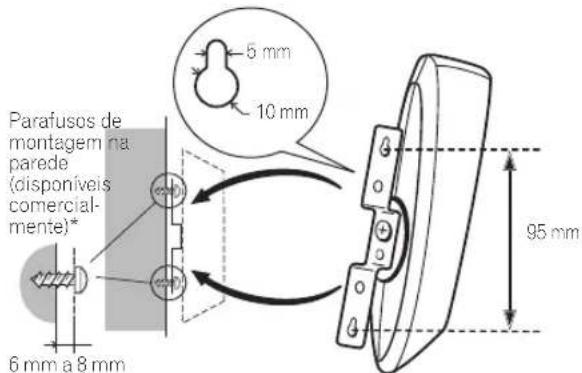

Abra furos na parede separados de 95 mm.

Os parafusos de montagem na parede não está incluíados. Adaquira parafusos apropiados tomando em consideração o tipo de parede e o peso das colunas.

CUIDADO

• Quando montar o aparelho numa parede, o peso do aparelho e o método de montagem pode resultar em perigo de inclinação ou queda. Tenha extremo cuidado na prevenção de acidentes.
• Durante a instalação verifique que a localização escolhida éhlenamente capaz de suportar o peso do aparelho. Se não tiver a certeza da resistência da parede consulta um técnico de construição civil.
• A Pioneer não toma qualquer responsabilitadé em caso de danos ou acidentes resultantes de instalacao deficiente, modificacao do aparelho ou desastres naturais.

Quando montar o aparelho no suporte de coluna

Utilize o suporte acessório quando montar o aparelho em qualquer suporte ou base de coluna que nao a fornecida. Utilize parafudos M5 para a instalacao. Os parafudos de montagem nao são fornecidos. Siga as instruções que acompanham o suporte ou base de coluna escolhido.

Ligação

Ligação do cabo

S-HV600B/S-HV500-LR

1 Desligue a alimentacao do seu amplificador.

• Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (-).

2 Ligue as outras extremidades dos cabos às saidas paras as colunas, no amplíficator (para mais detalhes consulte o manual de instruções do amplíficator).

S-SLW500

1 Fixe uma das extremidades dos cabos das colunas fornecidas à parte anterior de cada coluna.

Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (-). Pressione a patilha de mola e insira o fio, tal como ilustrado. Liberte a patilha para fixar o fio.

2 Ligue as outras extremidades dos cabos às saidas paras as colunas, no amplíficator (para mais detalhes consulte o manual de instruções do amplíficator).

CUIDADO

• Os terminais destas colunas transporteam tensao PERIGOSA. Para prevenir o risco deCHOque eletrico quando ligar ou desligar os cabos das colunas,desligue a alimentacao antes de tocar em qualquer peça nao isolada.
• DepoS de ligar as fichas, puxe levamente os fios para se certificar que as extremidades dos cabos está firmamente ligadas ao terminalis. Ligações inadequadas podem Criar ruido e interruptões no som.
• Se os fíos dos cabos ficarem de fora dos terminals, o contacto uns com os outros provocá uma energia excessiva no receptor. Tal pode fazer a paragem do Functionamento do amplíficator ou mesmo danificar o receptor.
• Quando utilizar um Conjunto de colunas ligado a um receptor, não consuerá obter oefeito estéreo normal se a polaridade (+, -) de uma das colunas (esquerda ou direita) estiver inverteia.

Dado que os apareiros S-HV600B/S-HV500-LR foram concebidos como colunas satelite compactas, recomendamos que sejam realizadas em combinação com um subwoofer para proporcionar sons graves completeness. Neste caso, colocque o ajuste das colunas no amplífador (receptor) na posicao "pequena" e a frequência de crossover em 200 Hz.

Especificações

S-HV600B

Caixa .Tipo fechado

Configuração. 2 vias

Woofer/Tweeter

5.7 cm x 3 cm (lado duplo) x 4peças / 2 cm Tipo abóbada x 4peças

Impedência 8Ω

Gama de frequencia 130 Hz a 32 kHz

Sensibilidade. 76 dB (Total 82 dB*)

Acessórios fornecidos

Suporte 2

Almofadas anti-derrapantes 2

Guias para fios 4

Cartao de garantia (Modelo europeuapanas) 1

Manual de instruções (o presente documento)

S-HV500-LR

Caixa .Tipo fechado

Configuração 2 vias

Woofer/Tweeter

5,7cm x 3 cm (lado duplo) x 2peças / 2 cm Tipo abóada x 2peças

Impedência 8Ω

Gama de frequencia 170 Hz a 32 kHz

Sensibilidade. 76 dB (Total 82 dB*)

Acessórios fornecidos

Base 2

Braço de suporte 2

Suporte 2

Parafuso (máquina) 2

Parafuso (Cabeça plana) 4

Porca hexagonal 2

Selo 2

Cartao de garantia (Modelo europeuapanas)

Manual de instruções (o presente documento)

S-SLW500

Caixa . Tipo prateleira, reflexo de baixos

Configuração. 16 cm cone

Impedancia 4Ω

Gama de frequencia 35 Hz a 2,0 kHz

Sensibilidade. 78 dB

Acessórios fornecidos

Cabo de coluna (3 m) 1

Almofadas anti-derrapantes 4

Selo 4

Cartao de garantia (Modelo europeuapanas) 1

Nota

• O S-HV500-LR é fornecido com das colunas por embalagem.

• Especificações e conceção sujeitas a possíveis modificações sem征求意见 prévio, devo à melhoramentos.

• Uma vez que estas colunas produzem som de ambos os lados, a saía é duplicates. O volume de saía é equivalente à 82 dB numa coluna convencional.
