Producttype	3-weg vloerstaande luidspreker, basreflex, magnetische afscherming
Merk en model	Pioneer S8EXW (EX-serie)
Afmetingen (B x H x D)	263 mm x 723 mm x 387 mm
Gewicht	28 kg
Nominale impedantie	6 Ω
Frequentierespons	34 Hz – 100 kHz
Gevoeligheid	88,5 dB (2,83 V)
Maximaal ingangsvermogen	160 W
Luidsprekers	2 woofer 16 cm conus, midrange 14 cm conus / tweeter 3 cm dome (CST)
Technologiën	Coherent Source Transducer (CST), grafiet keramisch diafragma, magnesiumlegering, magnetisch circuit LDMC
Aansluitingen	Dubbele aansluitingen (HF/LF) voor mono, bi-wiring of bi-amping
Meegeleverde accessoires	Ontkoppelingspunten (3), kurkplaten (3), antislip pads (2 groot + 4 klein), schuimstoppen A en B (2), luidsprekerbasis, rooster, schroeven, ringen, gebruiksaanwijzing
Onderhoud en reiniging	Schoonmaken met een droge doek; indien nodig een vochtige doek met verdund neutraal schoonmaakmiddel; geen thinner, benzine of was gebruiken
Veiligheid	Gebruiken met versterker 6–16 Ω; niet blootstellen aan water of overmatige hitte; niet op hoogte of op onstabiel oppervlak plaatsen; gewicht van 28 kg vereist twee personen
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende dealer; niet demonteren; garantie kan worden beïnvloed door niet-conform gebruik
Algemene informatie	Samenwerking met Air Studios; design van de EX-serie geïnspireerd door de TAD-serie; gelakte afwerking

Veelgestelde vragen - S8EXW PIONEER

Wat is de impedantie van de Pioneer S8EXW luidspreker?

De nominale impedantie is 6 Ω. Het is noodzakelijk deze luidsprekers aan te sluiten op een versterker die een belasting van 6 Ω tot 16 Ω accepteert.

Hoe installeer ik de ontkoppelingspunten?

Schroef de punten in de M6-schroefdraad aan de onderkant van de luidspreker. Plaats de kurkplaten op de contactpunten om de vloer te beschermen. De luidspreker weegt 28 kg, voer dit uit met twee personen.

Kan ik bi-wiring of bi-amping gebruiken?

Ja, de luidspreker heeft twee sets aansluitingen (HF en LF) met kortsluitstekkers. Voor bi-wiring verwijdert u de stekkers en verbindt u elk paar met de versterker. Voor bi-amping gebruikt u twee aparte versterkers nadat u de stekkers hebt verwijderd.

Hoe gebruik ik de meegeleverde schuimstoppen?

Steek voorzichtig alleen stop A of beide stoppen A en B in de basreflexpoorten om het basvolume aan te passen. Het inbrengen vermindert het basniveau.

Hoe verwijder ik het rooster van de luidspreker?

Pak de boven- en onderrand van de linkerkant, trek voorzichtig, herhaal dan naar het midden en tenslotte de rechterkant. Om het terug te plaatsen, lijn de uitsteeksels uit en duw stevig aan.

Welk onderhoud wordt aanbevolen voor de behuizing?

Gebruik een droge doek. Voor vuil, een vochtige doek met verdund neutraal schoonmaakmiddel (5-6 keer water). Gebruik nooit thinner, benzine of meubelwas.

Is de luidspreker magnetisch afgeschermd?

Ja, deze is voorzien van magnetische afscherming. Indien echter te dicht bij een televisie geplaatst, kan kleurvervorming optreden. Verplaats de luidspreker of wacht 15-30 min na uitschakelen.

Wat is het maximaal toegestane vermogen?

Het maximale ingangsvermogen is 160 W. Overschrijd deze limiet niet om schade aan de luidsprekers te voorkomen.

Kan ik een versterker met laag vermogen gebruiken?

Ja, maar vermijd een zwakke versterker op hoog volume te zetten, omdat de vervorming toeneemt en de luidsprekers kan beschadigen. Houd de instellingen redelijk.

Hoe sluit ik de luidsprekerkabels aan?

Strip de draden, draai de aansluiting los (linksom), steek de draad in het gat, draai vast. Let op polariteit: rood (+) en zwart (-). Voor banaanstekkers verwijdert u de dop.

GEBRUIKSAANWIJZING S8EXW PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking.

Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

Voordat u begint

Inhoud van de doos

Informatie over de EX-serie

Membraan van keramisch grafiet 3

Membraan van magnesiumlegering....4

Basdrivers 4

Constructie van de basbehuizing ....4

Crossover-netwerken 4

Samenwerking met Air Studios 4

Installatie en opstelling

Installatie 5

Wanneer de luidspreker direct op de vloer wordt geplaatst.....5

Gebruik van de bijgeleverde luidsprekervoet ....5

Gebruik van de Pioneer luidsprekerstandaard CP-7EX ..... 6

Kiezen van een plaats voor de luidsprekers....6

Aansluitingen

Aansluiten op een versterker....7

Aansluiten van de kabels 7

Enkeldraads verbindingen 8

Dubbeldraads verbindingen 8

Verbindingen voor biversterking 9

Aanvullende informatie

Gebruik van de schuimpluggen....10

Gebruik van enkel schuimplug A 10

Gebruik van schuimplug A en B....10

Bevestigen/verwijderen van het luidsprekerfront....10

Schoonmaken van de luidsprekerbehuizing 10

- De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers op een versterker aan met een belastingsimpedantie tussen 6 Ω en 16 Ω (een model met het opschrift "6 Ω – 16 Ω" op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Zet de luidspreker op een stabiele ondergrond en let erop dat de luidspreker niet kan vallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving).
• Bevestig de luidsprekers niet aan een muur of het plafond. De luidsprekers kunnen vallen en letsel veroorzaken.
• Monteer de luidsprekers niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand.
• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.
• Leg geen voorwerpen die door magneten worden aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeter of midrange. Aangezien er sterke magneten in de luidsprekers zijn, kunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gevolg.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Inhoud van de doos

Pennen x 3

Kurkschijfjes x 3

Grote antislipkussentjes x 2

Kleine antislipkussentjes x 4

Schuimpluggen (A,B) x 2

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde technologische know-how van Pioneer's topkwaliteit TAD-luidsprekerserie, is ontwikkeld met het doel een optimale luidsprekerkwaliteit te verwezenlijken binnen deze luidsprekerklasse.

Het ontwerp en de productie van de EX-serie is het resultaat van internationale samenwerking en dit product vertegenwoordigt het neusje van de zalm in Pioneer's luidsprekertechnologie.

De centrale driver van het systeem is de coherente brontransducer (CST) die gebaseerd is op de technologie gebruikt in TAD. Het tweetermembraan is concentrisch binnen de apex van de midrangeconus gemonteerd en levert een puntbrongeluid van 400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale balans tussen de directe en weerkaatste geluidsgolven die het oor van de luisteraar bereiken, wat in een consistent geluid in de gehele luisterkamer en een verbeterd geluidsbeeld resulteert.

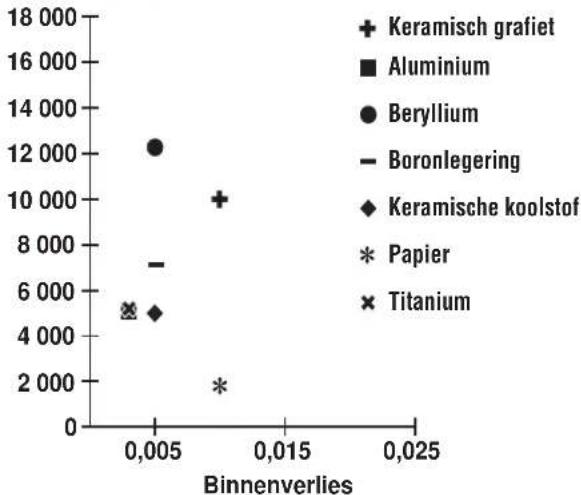

Membraan van keramisch grafiet

De tweeter van de CST heeft een membraan van keramisch grafiet dat sterkte- en dempingskarakteristieken van topniveau bezit die praktisch niet geëvenaard worden door andere materialen die tegenwoordig in audioluidsprekersystemen van betere kwaliteit worden gebruikt. Door het lichte gewicht en de uitzonderlijke sterkte van keramisch grafiet kunnen luidsprekers worden gebouwd waarvan de membraanresonantie ver boven het eigen hoorbare geluidsbereik ligt.

Snelheid (m/s)

Membraan van magnesiumlegering

De midrange van de CST is uitgerust met een membraan van magnesiumlegering dat gekenmerkt wordt door een licht gewicht en hoog binnenverlies, wat een uitzonderlijke transientie en minimale kleuring van de middentonen oplevert.

Basdrivers

De basdriver die hieronder is afgebeeld vormt de basis van het S-8EX luidsprekersysteem. De sterkte van de driver wordt verkregen door het gebruik van aramide/koolstof-composiet materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling van de S-1EX, in het membraan. Pioneer's exclusieve LDMC magnetische circuittechnologie is toegepast om de lineariteit vanaf de lage tot hoge uitgangsniveaus te behouden en een minimale vervorming te garanderen.

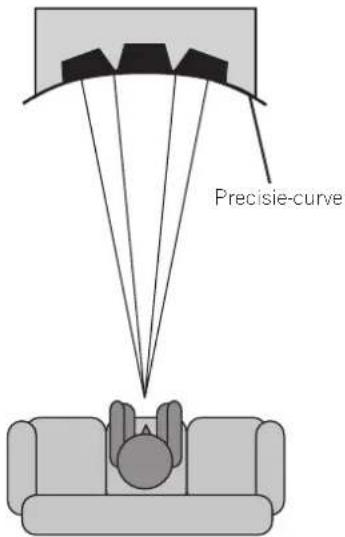

Constructie van de basbehuizing

De unieke vorm van de S-8EX is gebaseerd op een logische noodzakelijkheid. Om de aankomsttijd van het geluid van de CST en de twee basdrivers te synchroniseren, zijn de drivers op een klankbord gemonteerd dat dient om een hoge delicate curve, ook wel de "precisie-curve" genoemd, te kunnen creëren (zie de onderstaande afbeelding). Het klankbord is gemaakt van 65 mm dik MDF (vezelplaat met middelmatige dichtheid) en is sterk genoeg om de aansturingskracht van de drivers te weerstaan. Bovendien is de baspoort uit een zeer dik blok MDF gesneden waardoor de windruis is verminderd en een duidelijk en diep basgeluid wordt verkregen.

De crossover-netwerken maken gebruik van hoogwaardige componenten. Door in het signaalpad spreekspoelen met luchtkern, niet-inductieve weerstanden en filmcondensators toe te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo groot mogelijke transparantie in het signaal verkregen. De basdrivers gebruiken siliconen inductors met een stalen plaat als kern waardoor vervorming en verlies tijdens de energie-overdracht worden geminimaliseerd. Alle componenten zijn rechtstreeks met de respectievelijke bedradingsmaterialen verbonden, in plaats van met een gedrukte circuitplaat, waardoor een minimaal signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios in London, Engeland, onverdeeld respect verdiend van talloze artiesten die deze als 's werelds beste opnamestudio beoordelen. Het Air Studios label dat aan de S-8EX is toegekend, betekent dat deze luidsprekers in staat zijn om het topkwaliteit geluid te produceren dat geëist wordt door de beste muziekproducenten in de wereld.

Installatie en opstelling

Installatie

Selecteer de gewenste installatie uit de onderstaande mogelijkheden.

Wanneer de luidspreker direct op de vloer wordt geplaatst

Gebruik de bijgeleverde pennen wanneer de luidspreker direct op de vloer wordt geplaatst.

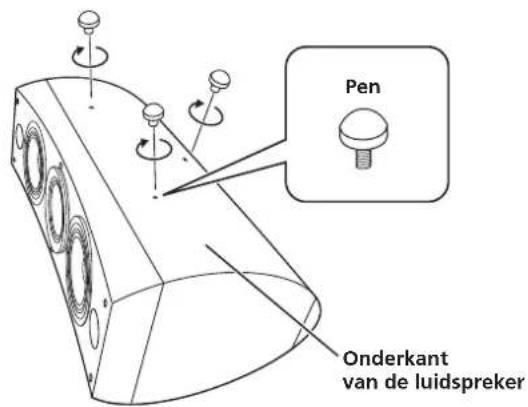

Montage

1 Steek de pennen in de drie metalen schroefdraadgaten (M6) die in de onderkant van de luidspreker zijn en draai ze zorgvuldig vast.

Pen Onderkant van de luidspreker

2 Leg de kurkschijfjes op de plaatsen waar de uiteinden van de drie pennen terechtkomen wanneer de luidspreker wordt neergezet.

3 Plaats de luidspreker op de krukschijfjes.

Als u de krukschijfjes niet gebruikt bij de opstelling van de luidsprekers, kunnen de pennen de vloer beschadigen. Wij raden u aan de krukschijfjes altijd te gebruiken als u de pennen aanbrengt.

Belangrijk

- Aangezien deze luidspreker ongeveer 28 kg weegt, is het gevaarlijk om de penmoer te bevestigen terwijl u de luidspreker kantelt. Plaats de luidspreker op een zachte ondergrond (zoals een deken) zodat de vloer niet wordt beschadigd en voer de werkzaamheden met minimaal twee personen uit.

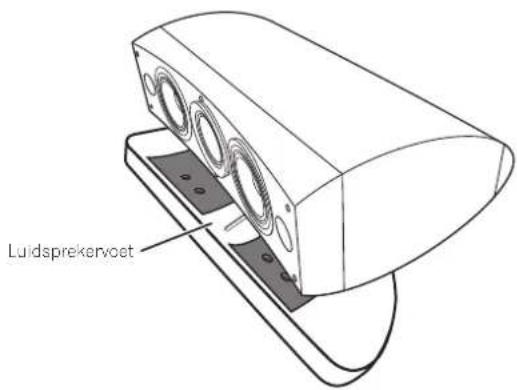

Gebruik van de bijgeleverde luidsprekervoet

Bij gebruik van de bijgeleverde luidsprekervoet is het gebruik van de bijgeleverde pennen niet vereist.

Montage

1 Bevestig de bijgeleverde antislipkussentjes (klein) op de vier plaatsen aan de onderkant van de voet.

Kleine antislickussentjes

2 Bevestig de bijgeleverde antislipkussentjes (groot) op de twee plaatsen aan de bovenkant van de luidsprekervoet.

Grote antislipkussentjes

3 Plaats de luidspreker op de voet.

Bij gebruik van de bijgeleverde luidsprekervoet kan de hoek van de luidspreker nauwkeurig worden afgesteld.

Luidsprekervoet

Belangrijk

- Bij gebruik van de bijgeleverde luidsprekervoet mag de luidspreker niet met schroeven op de plaats worden vastgemaakt. De luidspreker zou kunnen vallen en letsel veroorzaken.

Gebruik van de Pioneer luidsprekerstandaard CP-7EX

Om de CP-7EX standaard te kunnen gebruiken, moet de bijgeleverde luidsprekervoet aan de standaardstelen van de CP-7EX worden bevestigd. Monteer de standaards zoals hieronder is aangegeven.

Montage

1 Verwijder het verpakkingsmateriaal van de verzonken schroefgaten in de luidsprekervoet.

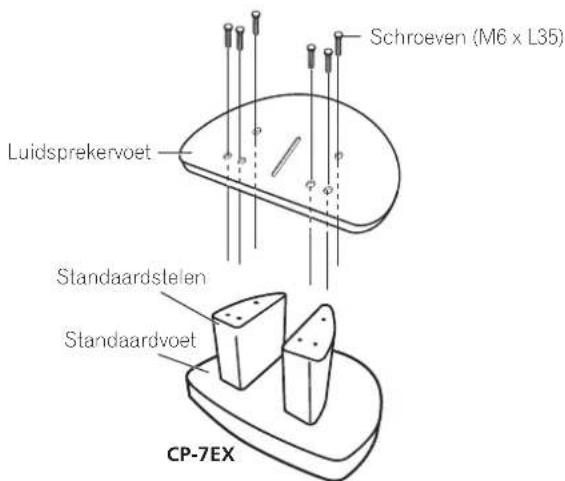

2 Bevestig de luidsprekervoet aan de standaardstelen van de CP-7EX.

Gebruik alleen de bijgeleverde schroeven (M6 x L35).

Schroeven (M6 x L35) Luidsprekervoet Standaardstelen Standaardvoet CP-7EX

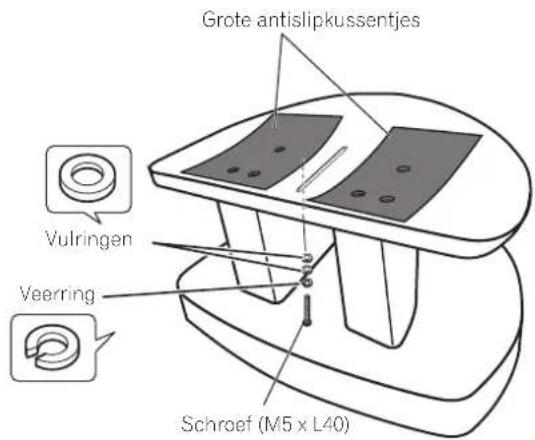

3 Bevestig de antislipkussentjes (groot).

4 Maak de luidspreker met de bijgeleverde schroeven (M5 x L40), veerring en vulring aan de standaard vast.

Om ervoor te zorgen dat de luidspreker niet valt, mag u alleen de bijgeleverde schroeven gebruiken om de luidspreker aan de luidsprekerstandaard te bevestigen. Raadpleeg voor verdere informatie de handleiding die bij de CP-7EX luidsprekerstandaard wordt geleverd.

Grote antislipkussentjes Vulringen Veerring Schroef (M5 x L40)

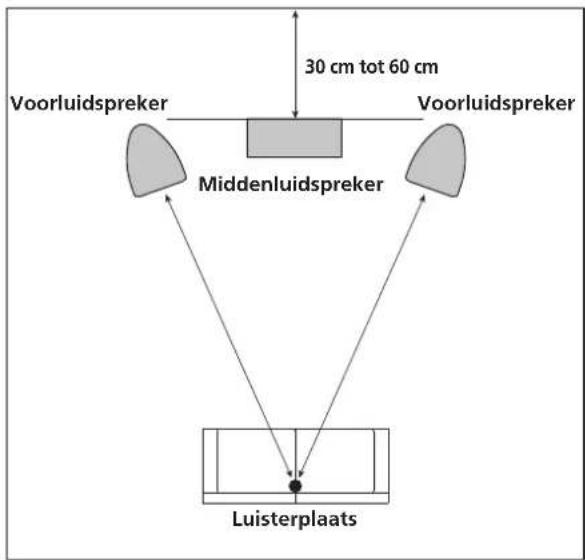

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een grote invloed op de totale prestatie van het S-8EX luidsprekersysteem wat betreft de kwaliteit van de basweergave, de klank en het geluidsbeeld. Alle kamers zijn anders, dus de informatie in dit hoofdstuk moet u beschouwen als een algemene richtlijn. Het verdient aanbeveling een weinig te experimenteren totdat u de beste opstelling hebt gevonden.

Gebruik de onderstaande afbeelding om de optimale plaats voor de luidsprekers te bepalen.

Belangrijk

• Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco's. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.
• Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker. Neem de volgende punten in acht bij het uitkiezen van de luidsprekerkabels zodat een optimale prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd de kabels zo kort mogelijk.
• Kabels hebben verschillende eigenschappen. Houd hiermee rekening wanneer u een willekeurige kabel gebruikt.
• Kies kabels met een zo laag mogelijke weerstand en zorg dat de kabels stevig op de aansluitingen van de luidsprekers en de versterker zijn aangesloten.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt. D3-4-2-2-3_A_Du

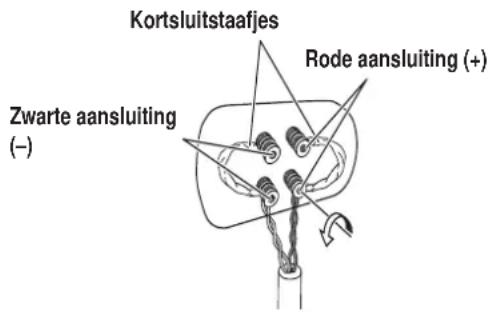

Aansluiten van de kabels

1 Schakel de versterker uit.
2 Sluit de kabels op de ingangsaansluitingen (onder) aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).
3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

Kortsluitstaafjes Rode aansluiting (+) Zwarte aansluiting (-)

• Pak de kapknopjes op de onderste ingangsaansluitingen vast, draai ze naar links (tegen de klok in) en steek de luidsprekerdraden in de gaten van de aansluitingen. Draai daarna de knopjes vast om de kortsluitstaafjes en de draden vast te zetten.
• U kunt ook een luidsprekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker niet om het kapje op het puntje van de ingangsaansluiting te verwijderen.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd.

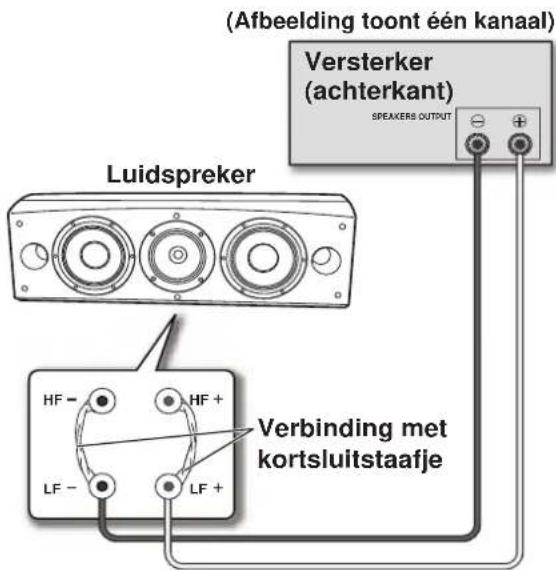

Enkeldraads verbindingen

Bij enkeldraads verbindingen verbindt u de midden-tot-hogefrequentie en de lagefrequentie gedeelten van het crossover-netwerk met de kortsluitstaafjes die bij dit apparaat worden geleverd en dan sluit u de (+) draad van uw versterker op de rode aansluitpool aan en de (−) draad van de versterker op de zwarte aansluitpool, zoals hieronder is aangegeven.

(Afbeelding toont één kanaal) Versterker (achterkant) SPEAKERS OUTPUT Luidspreker HF - HF + LF - LF + Verbinding met kortsluitstaafje

Luidspreker (achterkant): Ingangspaneel

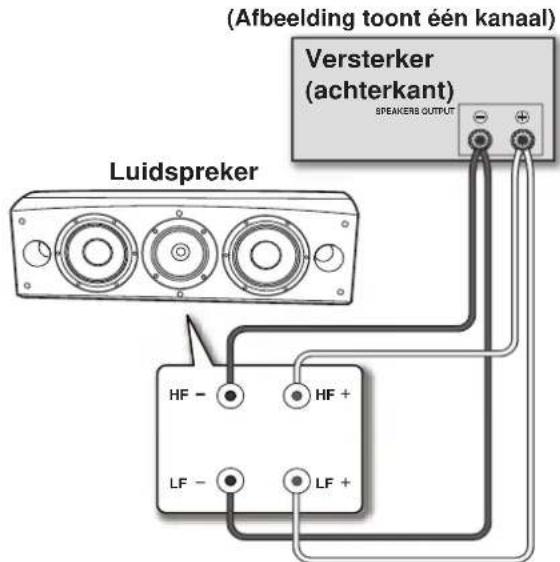

Dubbeldraads verbindingen

Bij tweedraads verbindingen verbindt u onafhankelijk de luidsprekersystemen die vanaf de versterker komen met respectievelijk de hoog- en laag-frequentie aansluitingen. Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de versterker verbonden, zodat u de vrijheid hebt om het beste kabeltype voor elk van de drivers te gebruiken. Verbind een stel draden met de onderste aansluitpolen (netwerk van basdriver). Verbind daarna het tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden aan op de corresponderende aansluitingen van de versterker. Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (−) draden met de (−) aansluitingen van de versterker, zoals hieronder is aangegeven.

(Afbeelding toont één kanaal) Versterker (achterkant) SPEAKERS OUTPUT Luidspreker HF - HF + LF - LF +

Luidspreker (achterkant): Ingangspaneel

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie gedeelten worden gebruikt.

Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Let op

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen.

Als u dit vergeet, kunnen de versterkers worden beschadigd.

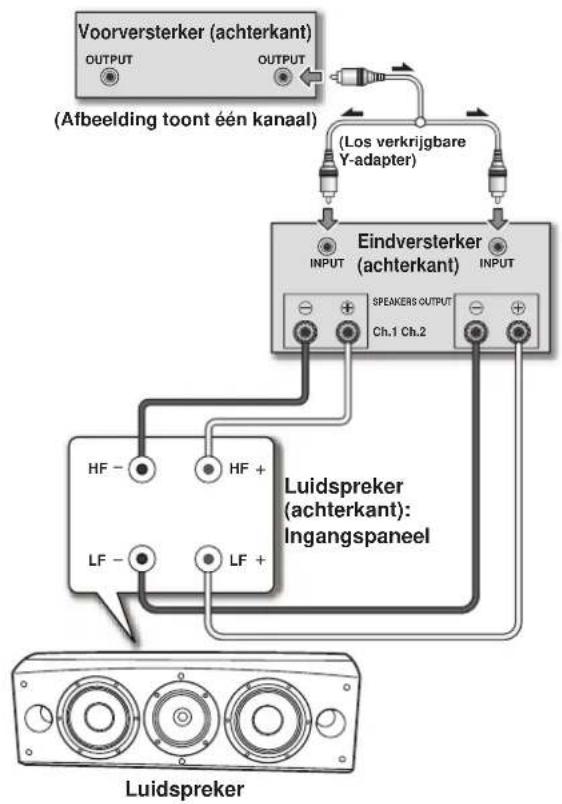

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de luidsprekers gebruikt. Een kanaal van elke versterker versterkt het lagefrequentie gedeelte en het andere kanaal versterkt het hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver).

Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (−) draden met de (−) aansluitingen van de versterker.


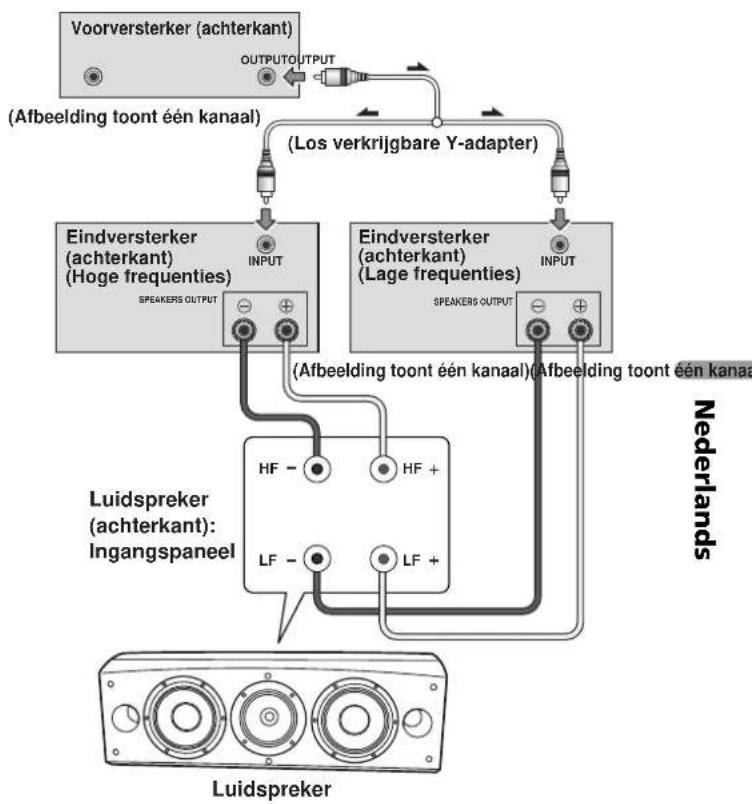

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers gebruiken voor de lagefrequentie en midden-tot-hogefrequentie gedeelten van het luidsprekersysteem (bijv. buisversterkers voor de hoge frequenties en halfgeleiderversterkers voor de lage frequenties). Elk kanaal van een versterker stuurt het lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van de andere versterker stuurt het midden-tot-hogefrequentie gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking hebben, anders zal de weergave van de lage frequenties en midden- tot hogefrequenties niet in balans zijn. Neem voor verdere informatie contact op met uw plaatselijke dealer.

Aanvullende informatie

Gebruik van de schuimpluggen

Bij dit apparaat worden schuimpluggen geleverd die u kunt gebruiken voor het instellen van het volume van het basgeluid. Om de schuimpluggen te gebruiken, steekt u deze voorzichtig in de basreflexpoorten aan de zijkanten van de luidspreker. Steek enkel schuimplug A naar binnen of schuimplug A en B om het gewenste geluid te verkrijgen.

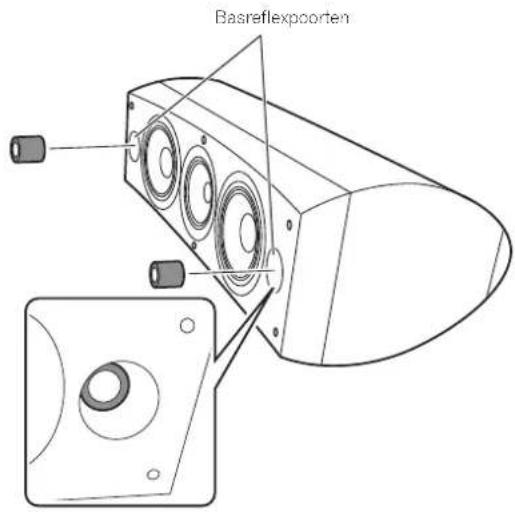

Gebruik van enkel schuimplug A

Basreflexpoorten

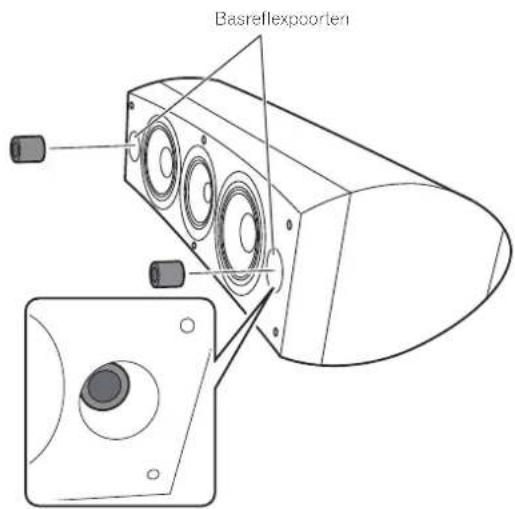

Gebruik van schuimplug A en B

Basrellexporten

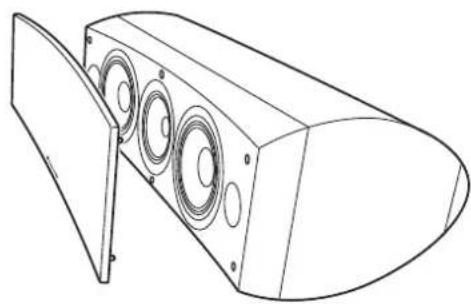

Bevestigen/verwijderen van het luidsprekerfront

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als volgt kunt bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u de gaten in de luidspreker uit met de pennen op het front en drukt dan het front stevig tegen de luidspreker.

2 Om het front te verwijderen, pakt u met uw handen de boven- en onderrand van het front aan de linkerkant vast en trekt het front dan voorzichtig naar u toe om het linker gedeelte van het front los te maken van de luidspreker.

3 Breng uw handen vervolgens naar het midden van het front en trek opnieuw voorzichtig de boven- en onderrand naar u toe om het middelste gedeelte los te maken.

4 Pak tenslotte de boven- en onderrand van het front aan de rechterkant vast en trek het front voorzichtig naar u toe om het resterende gedeelte van het front los te maken van de luidspreker.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

Technische gegevens

Behuizing.... Basreflex, vloertype (magnetisch afgeschermd)

Luidsprekersysteem ....3-wegsysteem

Woofer 16 cm conus x 2

Mid-tweeter....14 cm conus/3 cm koepel

Impedantie....6Ω

Frequentiebereik ....34 Hz tot 100 kHz

Gevoeligheid 88,5 dB (2,83 V)

Maximaal ingangsvermogen 160 W

Buitenafmetingen....723 (B) mm x 263 (H) mm x 387 (D) mm

Gewicht 28 kg

Bijgeleverde accessoires

Pennen....3

Kurkschijfjes 3

Grote antislipkussentjes. 2

Kleine antislipkussentjes 4

Schuimpluggen (A,B)....2

Luidsprekervoet....1

Vulringen 2

Veerring 1

Schroef (M5 x L40) 1

Schroeven (M6 x L35) 6

Front 1

Handleiding

Opmerking

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van de opstelling kan het echter toch voorkomen dat kleurvervorming optreedt wanneer de luidsprekers te dicht bij het scherm van een televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 minuten tot 30 minuten weer in. Blijft het probleem bestaan, zet de luidsprekers dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is uitgerust met Pioneer's Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component mogelijk door verbetering van de totale fase-aanpassing.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
