РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S8EXW PIONEER

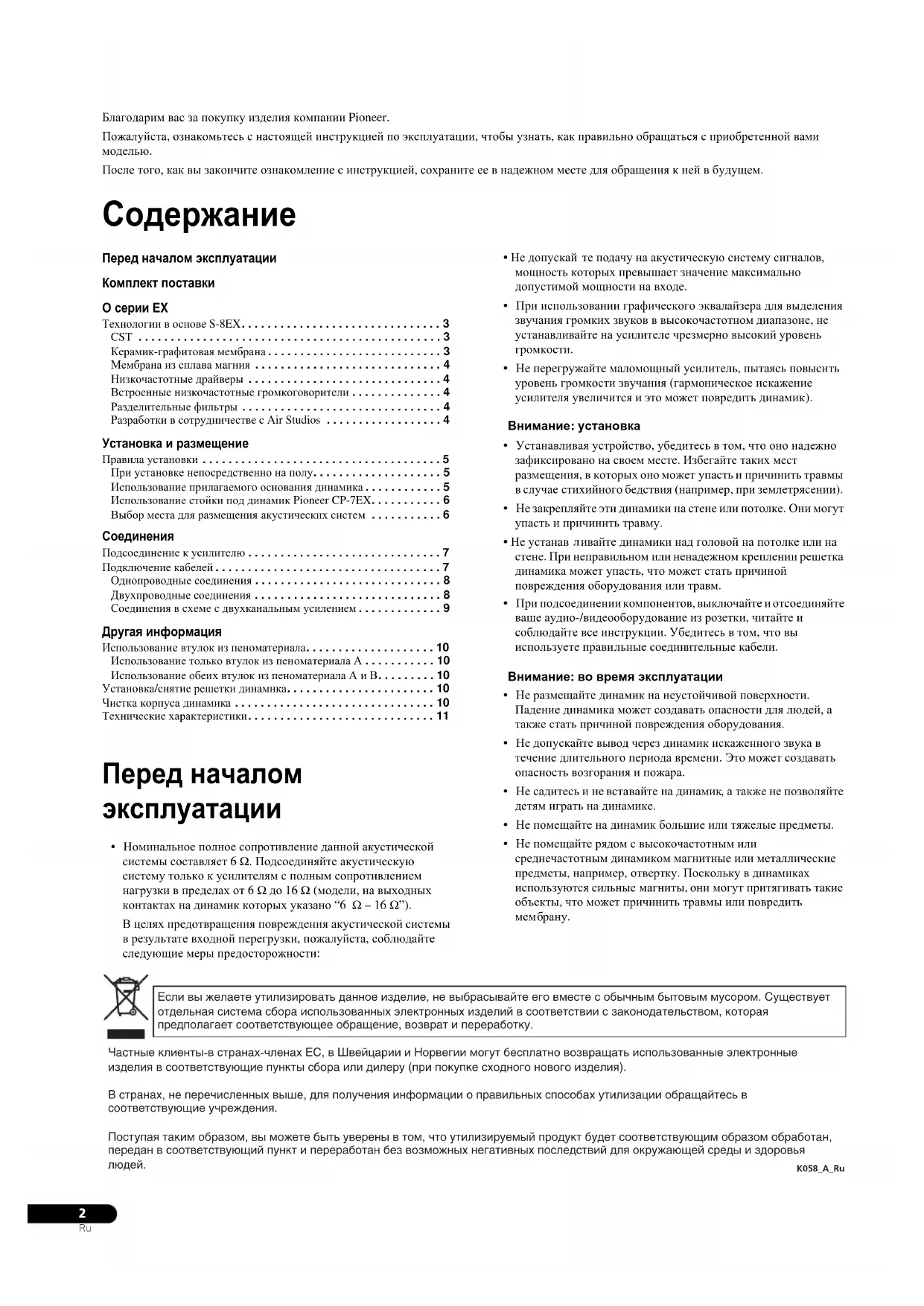

Благодарим вас за покупку изделия компании Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами

После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

• Перед началом эксплуатации Комплект поставки О серии EX Технологии в основе S-8EX p. 3
• CST p. 3
• Керамик-графитовая мембрана p. 3
• Мембрана из сплава магния p. 4
• Низкочастотные драйверы p. 4
• Встроенные низкочастотные громкоговорители p. 4
• Разделительные фильтры p. 4
• Разработки в сотрудничестве с Air Studios p. 4
• Установка и размещение Правила установки p. 5
• При установке непосредственно на полу p. 5
• Использование прилагаемого основания динамика p. 5
• Использование стойки под динамик Pioneer CP-7EX p. 6
• Выбор места для размещения акустических систем p. 6

• Подсоединение к усилителю p. 7
• Подключение кабелей p. 7
• Однопроводные соединения p. 8
• Двухпроводные соединения p. 8
• Соединения в схеме с двухканальным усилением p. 9
• Другая информация Использование втулок из пеноматериала p. 10
• Использование только втулок из пеноматериала А p. 10
• Использование обеих втулок из пеноматериала А и В p. 10
• Установка/снятие решетки динамнка p. 10
• Чистка корпуса динамика p. 10
• Технические характеристики Перед началом эксплуатации p. 11

• Номинальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на выходных контактах на динамик которых указано “6 Ω – 16 Ω”). В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:

дачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.

• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень

• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повр едить динамик

• Устанавливая устройство, убедитесь в том, что оно надежно зафиксировано на своем месте. Избегайте таких мест размещения, в которых оно может упасть и причинить травмы в случае стихийного бедствия (например, при землетрясении).

• Не закрепляйте эти динамики на стене или потолке. Они могут упасть и причинить травму.

ивайте динамики над головой на потолке или на стене. При неправильном или ненадежном креплении решетка динамика может упасть, что может стать причиной повреждения оборудования или травм.

• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеооборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете прави льные соедин ительные кабели. Внимание: во время эксплуатации

• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования.

• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.

• Не садитесь и не вставайте на динамик , а также не позволяйте детям играть на динамике.

• Не помещайте на динамик большие или тяжелые предметы.

• Не помещайте рядом с высокочастотным или среднечастотным динамиком магнитные или металлические предметы, например, отвертку. Поскольку в динамиках используются сильные магниты, они могут притягивать такие объекты, что может причинить травмы или повредить

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения. Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.K058_A_Ru S-8EX_RU.book 2 ページ ２００８年７月１６日　水曜日　午後２時３２分3

Pyccкий Комплект поставки Шипы x 3Пробковые подкладки x 3 Большие предохранительные нескользкие подкладки x 2 Малые предохранительные нескользкие подкладки х 4 Втулки из пеноматериала (A,B) x 2 Основание динамика x 1Шайбы x 2Пружинная шайба x 1Винт (M5 x L40) x 1Винты (M6 x L35) x 6Решетка х 1 Инструкции по эксплуатации О серии EX Серия EX, включившая в себя все многообразие технологических достижений, воплощенных в серии TAD, возглавляющей модельный ряд динамиков производства компании Pioneer, была разработана с целью создания акустической системы самого высокого класса из возможных в данном ценовом Дизайн и исполнение продукции серии EX — это результат международных усилий по реализации лучших достижений в области акустических технологий корпорации Pioneer. Технологии в основе S-8EX CST В основе системы лежит технология Coherent Source Transducer (CST), разработанная на базе технологий, используемых в серии TAD. Мембрана высокочастотного громкоговорителя установлена на одной оси с конусом среднечастотного динамика, создавая точечный источник звука в диапазоне от 400 Гц до 100 кГц. Технология CST обеспечивает великолепный спектральный баланс между прямыми и отраженными звуками, достигающими ушей слушателя, что позволяет получать более равномерное

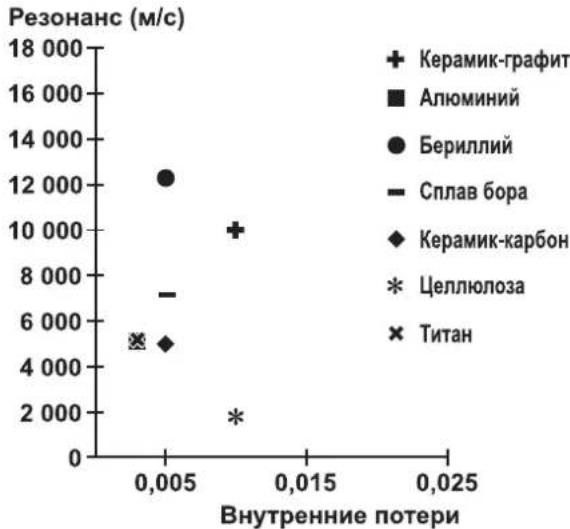

по всему помещению прослушивания и увеличивает точность звукового образа. Керамик-графитовая мембрана В динамике высокочастотного диапазона на базе технологии CST используется керамик-графитовая мембрана, обеспечивающая высочайший уровень прочности и демпфирования, практически недостижимый для любых других имеющихся материалов, часто используемых сегодня в большинстве профессиональных акустических систем. Сочетание легкости и исключительной прочности керамо-графита позволяет создавать динамики, резонанс мембраны в которых поддерживает диапазон аудиочастот далеко за п ределами слышимости.

Мембрана из сплава магния В среднечастотном динамике CST используется мембрана из сплава магния, для которого характерны легкость и высокие внутренние потери, что обеспечивает великолепную передачу и минимальное искажение звуков среднечастотного диапазона. Низкочастотные драйверы Мощный низкочастотный драйвер, изображенный внизу, служит основой всей акустической системы S-8EX. Мощь этого драйвера — результат использования в его мембране композитного материала на основе арамида и углерода, впервые разработанного в процессе работы над S-1EX. Эксклюзивная технология LDMC (Linear Drive Magnetic Circuit), разработанная корпорацией Pioneer, используется с целью поддержания линейности амплитудной характеристики на всех уровнях мощности выходного сигнала — от низких до высоких — и мини

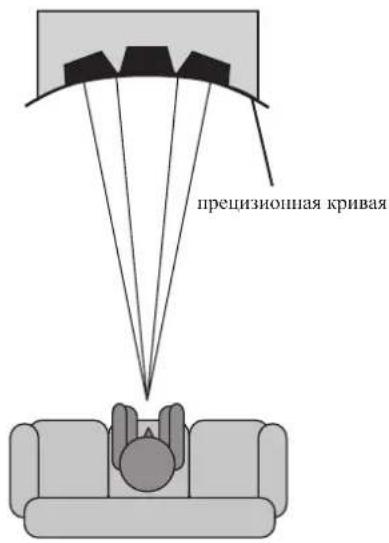

искажения звука. Встроенные низкочастотные громкоговорители Своеобразная форма акустической системы S-8EX обусловлена логической необходимостью. С целью синхронизации времени достижения до слушателя звука из CST и двух мощных низкочастотных драйверов, все драйверы установлены на отражателе, который имеет форму чрезвычайно тонкой кривой, известной как “precision curve” («прецизионная кривая») (см. рисунок внизу). Изготовленный из MDF (Medium Density Fiberboard — фибролит средней плотности) толщиной до 65 мм, отражатель обладает дополнительной мощью, достаточно

того чтобы сдержи вать движущую силу динамиков. Кроме того, отверстие для низкочастотного излучателя вырезано из чрезвычайно толстого блока MDF, что обеспечивает уменьшение встречных шумов для достижения чистого и глубокого звучания звуков низкочастотного диапазона. Разделительные фильтры В разделительных фильтрах используются только компоненты высочайшего класса. Катушки с воздушным сердечником, безиндуктивные резисторы и пленочные конденсаторы в сигнальном канале тщательно подобраны и оптимизированы для использования с драйверами CST, что обеспечивает великолепную передачу и чистоту сигнала. В мощных низкочастотных драйверах используются индукторы со стальным пластинчатым сердечником, которые предельно снижают искажение и потери

и передаче энерги и. Все компоненты имеют собственную соединительную проводку, а не подсоединяются через печатную плату, что позволяет до минимума сократить потери и максимально улучшить рабочие качества. Разработки в сотрудничестве с Air Studios Основанная Джорджем Мартином в 1969 году в Лондоне английская звукозаписывающая студия Air Studios высоко зарекомендовала себя среди широкого круга исполнителей и получила широкое признание как ведущая звукозаписывающая студия мира. Эмблема Air Studios, которой отмечена акустическая система S-8EX, свидетельствует о том, что эти динамики способны воспроизводить звучание высочайшего качества, отвечающее самым строгим требованиям лучших профессиональных создателей звука мирового кл

Pyccкий Установка и размещение Правила установки Выберите одну из следующих конфигураций установки. При установке непосредственно на полу При установке динамика непосредственно на полу используйте прилагаемые шипы.

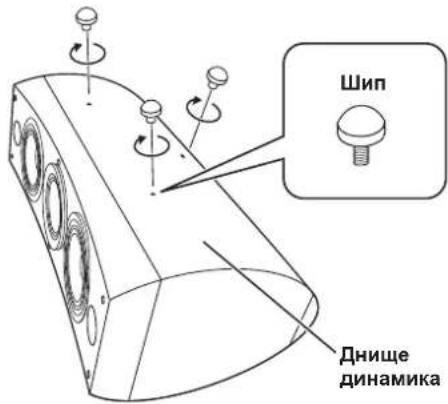

1 Вверните шипы в резьбовые отверстия трех резьбовых металлических вставок (M6), предусмотренные в днище динамика, и прочно их 2 Расположите пробковые подкладки в позициях, в которые попадут концы трех шипов при установке 3 Поставьте динамик сверху на пробковые подкладки.

• Поскольку вес данного устройства составляет около 28 кг, чрезвычайно опасно пытаться регулировать гайку шипа,

оняя при этом динамик. Обязательно кладите устройство на мягкую поверхность (например, на одеяло), чтобы не повредить покрытие пола, и выполняйте его установку как минимум вдвоем. Использование прилагаемого основания динамика При использовании прилагаемого основания динамика использование прилагаемых в комплекте поставки шипов не

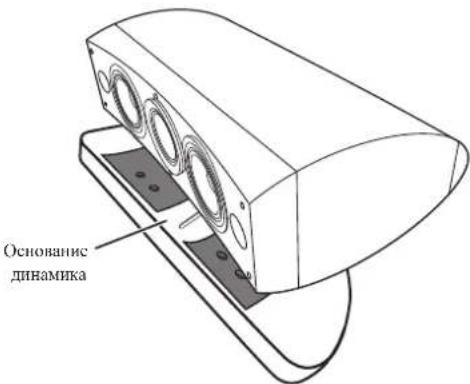

1 Прикрепите в четырех местах к днищу основания прилагаемые предохранительные нескользкие подкладки (малые). 2 Прикрепите прилагаемые предохранительные нескользкие подкладки (большие) в двух местах на верхней поверхности основания динамика. 3 Поставьте динамик сверху на основание. Использование прилагаемого в комплекте поставки основания динамика позволяет точно отрегулировать угол динамика.

• При использовании прилагаемого основания динамика не динамик на месте с помощью винтов. Динамик может упасть, причинив травму. Если при установке динамиков пробковые подкладки не используются, то шипы могут повредить пол. При использовании шипов рекомендуется использовать пробковые подкладки. Днище динамика

Малые предохранительные нескользкие подкладкиБольшие предохранительные нескользкие подкладкиОснованиединамикаВажно S-8EX_RU.book 5 ページ ２００８年７月１６日　水曜日　午後２時３２分6

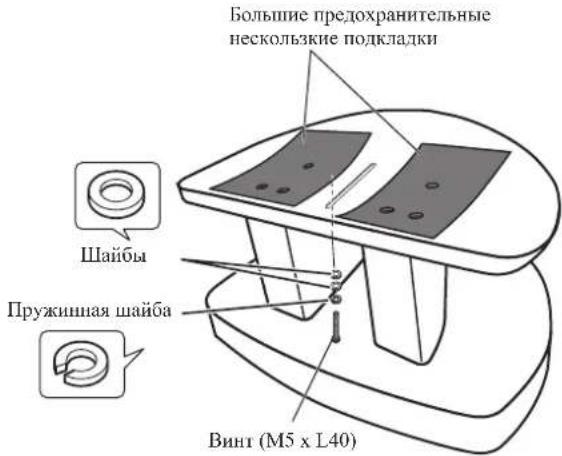

Использование стойки под динамик Pioneer CP-7EX Для использования стойки CP-7EX необходимо прикрепить прилагаемое основание динамика к ножкам стойки CP-7EX. Соберите стойку, как это показано ниже.

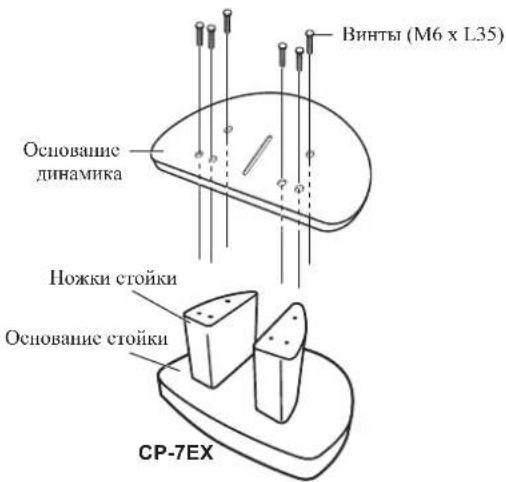

1 Удалите упаковочный материал из утопленных винтовых отверстий в основании динамика. 2 Прикрепите основание динамика к ножкам стойки CP-7EX. Используйте только прилагаемые винты (M6 x L35). 3 Прикрепите предохранительные нескользкие подкладки (большие). 4 С помощью прилагаемых винтов (M5 x L40), пружинной шайбы и шайбы надежно прикрепите динамик к основанию. В целях предотвращения падения динамика для крепления акустической системы к стойке динамика исп

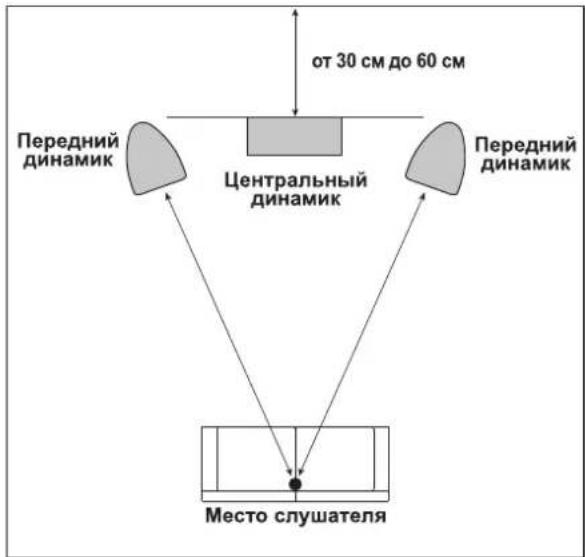

уйте только прилагаемые винты. За подробной информацией обращайтесь к инструкциям, прилагаемым к стойке динамика CP-7EX. Выбор места для размещения акустических систем Выбор места размещения в помещении прослушивания оказывает огромное влияние на качество звучания и рабочие характеристики акустической системы S-8EX, такие как: звучание басов, точность передачи тональностей и звукового образа. Поскольку все помещения имеют свои индивидуальные особенности, данный раздел предназначен для использования только в качестве общего справочного руководства. Вы сможете добиться оптимального результата, экспериментируя с устан овкой в вашей комн

Пользуйтесь приведенным ниже графиком для справки при определении оптимального места расположения динамика.

• Не размещайте динамик в местах, подверженных воздействию прямых лучей солнечного света, а также избегайте мест вблизи нагревателей и кондиционеров воздуха. Несоблюдение этого правила может привести к деформации и обесцвечиванию корпуса динамика или повреждению динамика.

• Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного кр

правильной эксплуатации изделия, явлений природы и т. д. Винты (M6 x L35)

Ножки стойки Основание стойки CP-7EX

Пружинная шайба Винт (M5 x L40) Большие предохранительные нескользкие подкладки

Подсоединение к усилителю К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилителю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavy Gauge и минимально необходимой длины.

• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабел ните об этом.

• Выбирайте кабели с наименьшим возможным сопротивлением, и всегда проверяйте, чтобы кабели, подсоединенные к контактным разъемам динамика и усилителя, были прочно и надежно закреплены. Подключение кабелей 1 Выключите питание усилителя. 2 Подсоедините кабели динамика к входным контактным разъемам (нижние) на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (–). 3 Подсоедините другие концы кабелей к выходным контактным разъемам (на динамик) усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

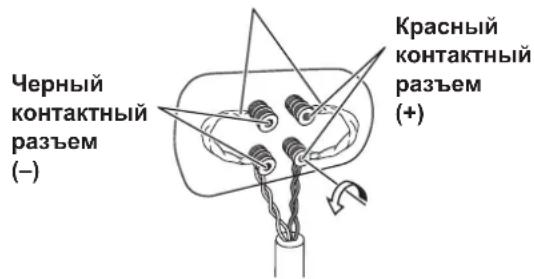

• Взявшись за головки на нижн

контактных разъемах, поверните их влево (против часовой стрелки); вставьте провода кабеля динамика в отверстия в контактных клеммах, затем затяните головки, чтобы зафиксировать как провода, так и замыкающий соединитель.

• Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штекерного («бананового») типа. При использовании вилки штекерного типа н удалить головки с входных кон тактных разъемов.
• После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.

• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между со бой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3_A_RuЗамыкающие соединителиКрасный контактный разъем Черный контактный разъем

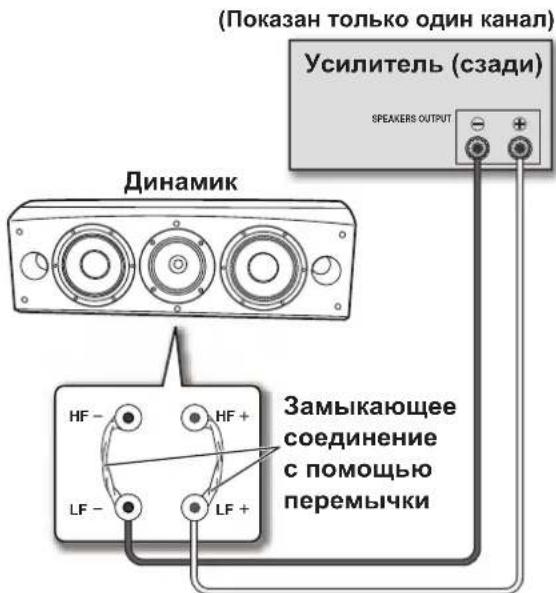

Однопроводные соединения Для выполнения однопроводных соединений, соедините контакты секции средних и высоких частот с контактами секции низких частот разделительной сети с помощью замыкающей перемычки, включенной в комплект поставки устройства, затем подсоедините провод (+) от усилителя к одной из красных контактных клемм, а провод (–) от усилителя — к одной из черных контактных клемм, как это показано внизу. Двухпроводные соединения В двухпроводной конфигурации акустические системы подключаются независимыми соединениями от усилителя к соответствующим высокочастотным и низкочастотным контактным разъемам. Таким образом, драйвер CST и низкочастотный драйверы подключаются независимо непосредственно к усилителю, что предоставляет возможность выбора оптимального типа кабеля для каждого драйвера в отдельности. Подсоедините одну пару проводов к нижней паре контактных клемм (цепь низкочастотного ди намика). Затем

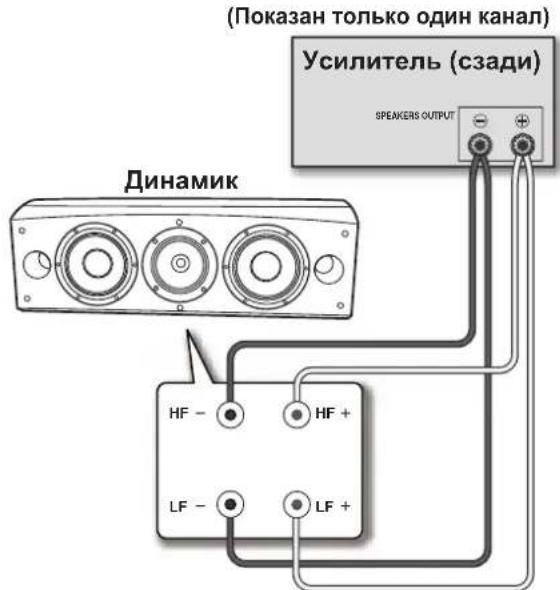

одсоедините вторую пару проводов к верхней паре контактных клемм (цепь CST). Затем подсоедините обе пары проводов к соответствующим контактным разъемам на усилителе. Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (–) — к контактным разъемам (–) на усилителе, как это показано внизу. SPEAKERS OUTPUT

Динамик (сзади): Панель входных контактов Усилитель (сзади) (Показан только один канал)

SPEAKERS OUTPUT Динамик (сзади): Панель входных контактов Усилитель (сзади) (Показан только один канал)

Pyccкий Соединения в схеме с двухканальным усилением Двухканальное усиление (Bi-Amplification) позволяет получить самое высокое качество звучания при использовании отдельных усилителей для секции низких частот и секции средних и высоких частот. Существует две возможные конфигурации, которые обычно называют «горизонтальная схема» и «вертикальная схема» двухканального

Перед подсоединением кабелей динамиков в конфигурации двухканального усиления удалите замыкающие перемычки. Несоблюдение этого указания может прив

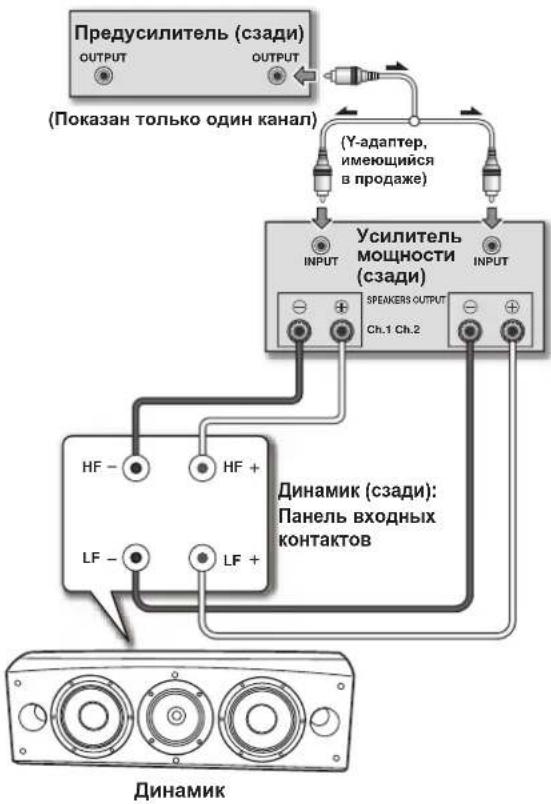

овреждению усилителей. Вертикальная схема двухканального усиления В этой конфигурации для каждой акустической системы используются идентичные усилители. Один канал каждого усилителя подсоединяется к секции низких частот, а другой канал — к секции высоких частот, как это показано внизу. Подсоедините одну пару проводов канала усилителя к нижней паре контактных клемм (цепь низкочастотного динамика). Затем подсоедините вторую пару проводов другого канала

ля к верхней паре контактных клемм (цепь CST). Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (–) к контактным разъемам (–) на усилителе. Горизонтальная схема двухканального усиления В этой конфигурации вы можете использовать различные стереофонические усилители раздельно для секции низких частот и секции высоких частот акустической системы (например, ламповый усилитель для высоких частот и полупроводниковый усилитель для низких частот). Каждый канал одного усилителя подключается к низкочастотной секции акустической системы, а каждый канал другого усилителя — к секции средних и высоких

о показано внизу. При использовании данного метода соединения необходимо, чтобы оба усилителя имели одинаковый коэффициент усиления, в противном случае между низкочастотными и средне- и высокочастотными звуками, воспроизводимыми акустической системой, будет наблюдаться дисбаланс. Если у вас появятся какие-либо сомнения или вопросы, обратитесь за консультацией к местному дилеру.

SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Динамик (сзади): Панель входных

(Показан только один канал)Усилитель мощности (сзади) (Y-адаптер,

Предусилитель (сзади)

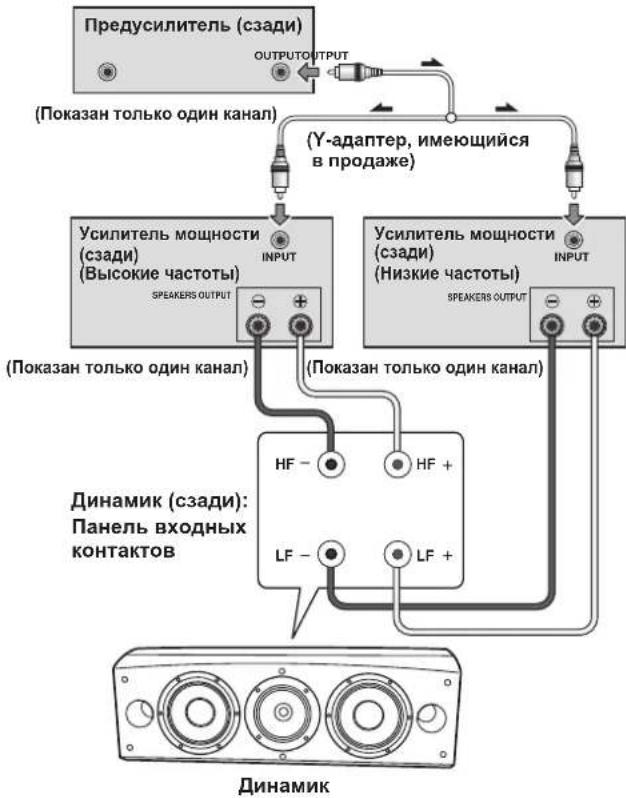

SPEAKERS OUTPUTINPUTSPEAKERS OUTPUTINPUTOUTPUTOUTPUTУсилитель мощности (сзади) (Низкие частоты)Усилитель мощности (сзади) (Высокие частоты)(Показан только один канал)(Показан только один канал)(Показан только один канал)(Y-адаптер, имеющийся в продаже) Динамик (сзади): Панель входных

Предусилитель (сзади)

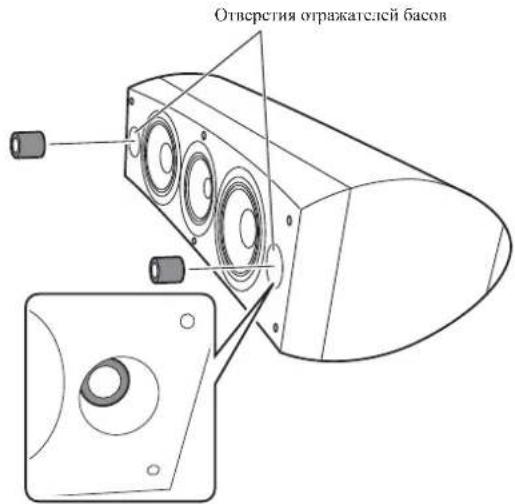

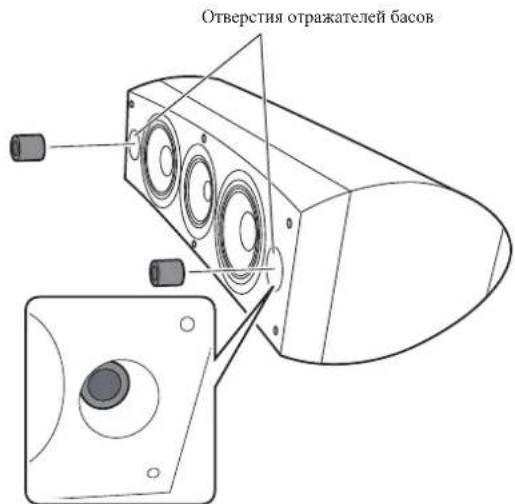

Другая информация Использование втулок из пеноматериала Данное изделие поставляется в комплекте с втулками из пеноматериала, удобными для регулировки уровня громкости низкочастотных звуков. Для их использования осторожно поместите втулки из пеноматериала в отверстия отражателей басов по обеим сторонам динамика. Вставляйте только одну втулку из пеноматериала A или обе втулки из пеноматериала A и B, чтобы получить желаемое звучание. Использование только втулок из пеноматериала А Использование обеих втулок из пеноматериала А и В Установка/снятие решетки динамнка Данная акустическая система поставляется с решетками на передней панели динамика, которые можно снять, выполнив следующую операцию: 1 Чтобы установить решетку, выровняйте пазы на колонке с втулками на решетке и с силой нажмите до

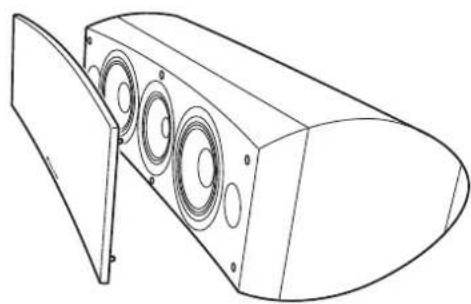

2 Чтобы снять решетку, возьмите ее обеими руками за верхний и нижний края с левой стороны и осторожно

ните на себя, чтобы отделить левую часть решетки от колонки. 3 Затем переместите руки в среднюю часть решетки и еще раз осторожно потяните на себя верхний и нижний края, чтобы отсоединить среднюю часть. 4 Наконец, возьмите решетку обеими руками за верхний и нижний края с правой стороны и осторожно потяните на себя, чт

делить левую часть решетки от колонки. Чистка корпуса динамика В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели. Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими

еществами на ил и рядом с данным устройством, поскольку это вызовет коррозию поверхности. Отверстия отражателей басовОтверстия отражателей басов S-8EX_RU.book 10 ページ ２００８年７月１６日　水曜日　午後２時３２分11

Pyccкий Технические характеристики Корпус. . . . . . . . . . . . . . . . . . . . . Напольного типа с отражателем басов (магнитноэкранированный) Конфигурация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 полосы Низкочастотный динамик . . . . . . . . . . . . . . . . . . . . . . . . .16-см конус x 2 Средне/высокочастотный динамик . . . . . . . . . .14-см конус/3-см купол Сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Частотная характеристика. . . . . . . . . . . . . . . . . . . . . от 34 Гц до 100 кГц Чувствительность. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 дБ (2,83 В) Максимальная входная мощность . . . . . . . . . . . . . . . . . . . . . . . . . 160 Вт Габаритные размеры . . . . . . . . . .723 (Ш) мм x 263 (В) мм x 387 (Г) мм Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 кг Поставляемые в комплекте принадлежности Шипы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Пробковые подкладки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Большие предохранительные нескользкие подкладки. . . . . . . . . . . . . .2 Малые предохранительные нескользкие подкладки . . . . . . . . . . . . . . .4 Втулки из пеноматериала (A,B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Основание динамика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Шайбы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Пружинная шайба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Винт (M5 x L40). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Винты (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Решетка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Инструкции по эксплуатации Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями. Магнитное экранирование Данная акустическая система защищена магнитным экранированием. Однако, в зависимости от места установки, могут возникать цветовые искажения, если акустическая система установлена слишком близко к экрану телевизора. Если это произойдет, выключите телевизор и включите его снова через 15 – 30 минут. Если проблема сохраняется, переместите акустическую систему подальше от телевизора. является товарным знаком, наносимым на продукты, в

х применяется технология регулировки фазы Pioneer Phase Control. Данная технология позволяет получать высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровня фазировки. Издано Pioneer Corporation. © Pioneer Corporation, 2008. Все права защищены.
