Тип продукта	Активный динамик с док-станцией, интернет-радио и сетевыми функциями
Бренд	Pioneer
Модель	X-SMC3
Размеры (Ш x В x Г)	520 мм x 218 мм x 156 мм
Вес (без упаковки)	3,6 кг
Электропитание	100-240 В перем. тока, 50/60 Гц; сетевой адаптер 19 В пост. тока, 3,42 А
Потребляемая мощность	23 Вт (работа), 0,5 Вт (ожидание)
Выходная мощность	2 x 20 Вт (1 кГц, 10 % искажений, 8 Ом)
Динамики	однополосная система: широкополосный динамик 6,6 см, пассивный излучатель 7,7 см
Частотная характеристика	60 Гц – 20 кГц
Источники воспроизведения	iPod/iPhone (док), Bluetooth (опциональный адаптер AS-BT200), USB, интернет-радио, DLNA/AirPlay (музыкальный сервер), FM-радио, вход AUX
Сеть	LAN (10/100) и WLAN (802.11 b/g/n)
Особые функции	Будильник и таймер сна, родительский контроль для интернет-радио, настройки звука (Virtual Surround, Sound Retriever, низкие/высокие частоты), регулировка яркости дисплея
Комплектация	Пульт ДУ, батарейки AAA (2 шт.), комнатная FM-антенна, сетевой адаптер, кабель питания, руководство пользователя
Чистка и уход	Внешние поверхности протирать мягкой сухой тканью; при стойких загрязнениях использовать мягкое моющее средство (1:5 до 1:6 с водой); не использовать растворители
Меры безопасности	Не подвергать воздействию воды; обеспечить достаточную вентиляцию (10 см зазор); не использовать открытый огонь; отключать сетевой шнур во время грозы или при длительном неиспользовании
Ремонт	Нет деталей, обслуживаемых пользователем; ремонт только квалифицированным сервисным центром

Часто задаваемые вопросы - X-SMC3 PIONEER

Как подключить iPod или iPhone к X-SMC3?

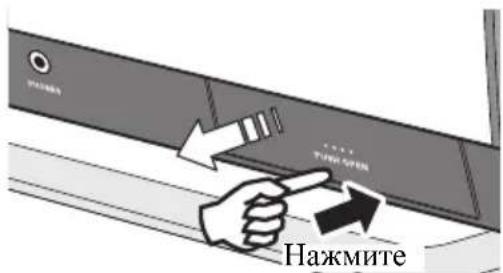

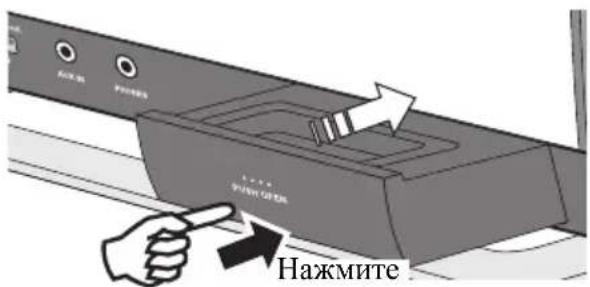

Откройте крышку порта iPod/iPhone на передней панели. Установите док-адаптер, поставляемый с вашим iPod/iPhone (в комплект не входит), и вставьте устройство. Затем с помощью кнопки FUNCTION выберите источник 'iPod'. Аккумулятор будет заряжаться автоматически.

Можно ли использовать Bluetooth для воспроизведения музыки?

Да, для этого требуется дополнительно приобретаемый Bluetooth-адаптер AS-BT200 (Pioneer). Подключите его к разъему AS-BT200 на задней панели. Затем выберите источник 'BT Audio' и выполните сопряжение с вашим Bluetooth-устройством (стандартный PIN: 0000).

Как настроить интернет-радио?

Установите сетевое подключение через кабель LAN или WLAN (настройки в меню 'Network Setting'). Затем выберите источник 'Internet Radio'. В меню перейдите в 'Find Net Radio' и выберите станцию. Вы можете сохранить станции как избранные (долгое нажатие ENTER).

Как воспроизводить музыку с моего ПК?

Подключите X-SMC3 через LAN к домашней сети. Убедитесь, что на вашем ПК запущен DLNA-сервер (например, Windows Media Player 11/12). На устройстве выберите источник 'Music Server', выберите ваш ПК и перейдите к нужным файлам. Также поддерживается AirPlay (для устройств Apple).

Что делать, если воспроизведение прерывается или нет звука?

Проверьте беззвучный режим (кнопка MUTE) и настройку громкости. Проверьте выбор источника. При проблемах с сетью: правильно ли подключен кабель LAN? Хороший ли прием WLAN? Перезагрузите роутер. Для iPod/iPhone: проверьте совместимость (см. список в руководстве).

Как установить будильник?

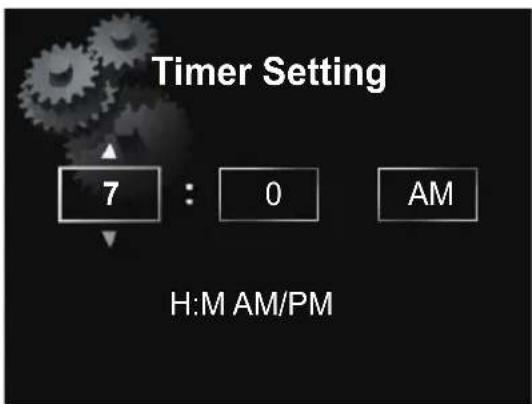

Нажмите SET UP и выберите 'Timer Setting'. Установите время пробуждения (часы/минуты) и подтвердите кнопкой ENTER. Загорится индикатор TIMER. Выключите устройство; оно включится в установленное время и начнет воспроизведение с последнего выбранного источника.

Как правильно чистить устройство?

Перед чисткой отключите сетевой шнур. Протирайте внешние поверхности мягкой сухой тканью. При загрязнении используйте мягкое моющее средство (1 часть средства на 5-6 частей воды), хорошо отожмите ткань и протрите насухо. Не используйте спирт, растворители или абразивные средства.

Какие форматы файлов поддерживаются?

Устройство поддерживает MP3, WMA, AAC, FLAC, WAV (LPCM) и потоковые форматы. Подробные сведения (частота дискретизации, битрейт) см. в таблице на странице 39 руководства пользователя. Внимание: некоторые форматы могут поддерживаться по-разному в зависимости от сервера.

Как обновить прошивку?

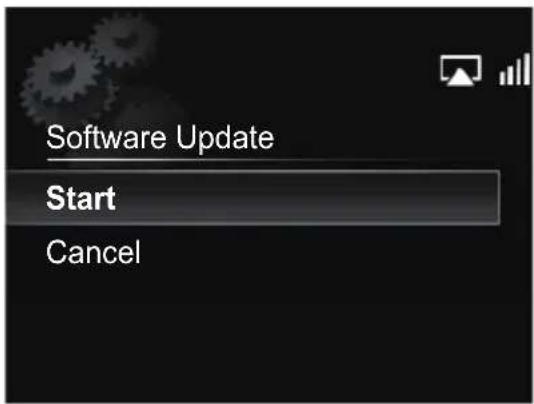

Нажмите SET UP, перейдите в 'Software Update'. Выберите 'Update' (возможно только при наличии сетевого подключения). Устройство автоматически ищет обновления и устанавливает их. Во время обновления не выключайте устройство.

Почему устройство автоматически выключается?

Если в течение 30 минут не выполняется никаких операций и нет активного воспроизведения, устройство переходит в режим ожидания (энергосбережение). Это можно изменить в настройках 'Auto mode select' (Power Save mode / Demo Mode / Off). Также таймер сна может выключить устройство через заданное время.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X-SMC3 PIONEER

Компактная АВ-микросистема

BZ02

Ознакомьтесь с преимуществами регистрации в Интернет

Bedienungsanleitung

Инструкции по эксплуатации

AirPlay

Made for

iPod

iPhone

WICHTIG

Символ молнии, заключенный в равносторонний треугольник, используется для предупреждения пользователя об «опасном напряжении» внутри корпуса изделия, которое может быть достаточно высоким и стать причиной поражения людей электрическим током.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

Восклицательный знак, заключенный в равносторонний треугольник, используется для предупреждения пользователя о наличии в литературе, поставляемой в комплекте с изделием, важных указаний по работе с ним и обслуживанию.

D3-4-2-1-1_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3 A1 Ru

ПРЕДУПРЕЖДЕНИЕ

Перед первым включением оборудования внимательно прочтите следующий раздел. Напряжение в электросети может быть разным в различных странах и регионах. Убедитесь в том, что напряжение в сети питания в местности, где будет использоваться данное устройство, соответствует требуемому напряжению (например, 230 В или 120 В), указанному на наклейке на сетевом адаптере для сети переменного тока. D3-4-2-1-4*_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охпаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). D3-4-2-1-7c*_A1_Ru

При эксплуатации данного изделия ознакомьтесь с информацией по технике безопасности, указанной на дне устройства и на наклейке на сетевом адаптере для сети переменного тока. D3-4-2-2-4_B1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока. K041_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните маленькие детали в недоступном для детей месте. В случае случайного проглатывания немедленно обратитесь к врачу.

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 10 см сверху, 10 см сзади и по 10 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Предупреждение по радиоволнам

Данный аппарат использует радиоволновую частоту 2,4 ГГц, являющуюся диапазоном, используемым другими беспроводными системами (микроволновыми печами и радиотелефонами, др.).

В случае появления искажений на изображении на телевизоре, существует возможность того, что данное устройство (включая изделия, поддерживаемые данным устройством) создают интерференцию сигналов с входным разъемом антенны телевизора, видеодеки, спутникового тюнера и т. п.

В таком случае увеличьте расстояние между входным гнездом антенны и данным аппаратом (включая изделия, поддерживаемые данным аппаратом).

• Pioneer не несет ответственности за любые сбои на совместимых изделиях Pioneer по причине ошибок/сбоев связи, связанных с подключением к сети и/или подключенным оборудованием. Пожалуйста, свяжитесь с провайдером Интернет услуги или производителем сетевого устройства.
• Для использования Интернет требуется составить отдельный контракт/произвести оплату провайдеру Интернет услуги.

Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и отработавших элементов питания

(Обозначение для оборудования)

(Обозначения для элементов питания)

Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации электротехническая и электронная продукция и отработанные элементы питания не должны выбрасываться вместе с обычным бытовым мусором.

Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим образом обработаны, утилизированы и переработаны, пожалуйста, передайте их в соответствующий пункт сбора использованных электронных изделий в соответствии с местным законодательством.

Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут возникнуть в результате несоответствующего удаления отходов.

Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования и использоващных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры утилизации отходов или по месту покупки данного изделия.

Данные обозначения утверждены только для Европейского Союза.

Для стран, которые не входят в состав Европейского Союза:

Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам для получения информации о правильных способах утилизации. K058a_

K058a_A1_Ru

Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником. Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом. Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-1a_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру.

S002*A1_Ru

ВНИМАНИЕ

Выключатель STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a ^* _A1_Ru

ПРЕДОСТЕРЕЖЕНИЕ относительно сетевого адаптера

• Отсоединяя сетевой адаптер от розетки питания, берите адаптер за корпус. Не тяните за шнур питания, поскольку это может привести к повреждению шнура, возникновению пожара и/или поражению электрическим током.
• Не подсоединяйте и не отсоединяйте сетевой адаптер влажными руками. Это может стать причиной поражения электрическим током.
• Не вставляйте вилку шнура питания сетевого адаптера в розетку питания, в которой соединение остается неплотным, даже когда штыри вилки полностью вставлены в гнезда розетки. Неплотный контакт может вызвать искрение и стать причиной пожара. Относительно замены электрической розетки обращайтесь к продавцу или электрику.

Храните сетевой адаптер в недоступном для детей месте.

Шнур сетевого адаптера может случайно обернуться вокруг шеи ребенка, что может вызвать удушье.

Благодарим за покупку этого изделия компании Pioneer.

Чтобы узнать, как правильно обращаться с данной моделью, пожалуйста, прочтите настоящие инструкции по эксплуатации. После того как вы ознакомитесь с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Содержание

01 Перед началом работы

Комплектация.... 5

Установка батареек в пульт дистанционного

управления 5

Использование пульта дистанционного управления ..... 5

02 Подключения

Подсоединение антенны FM 6

Подключение опционного адаптера Bluetooth®(опция) ... 6

Подключение запоминающих устройств USB ..... 6

Подключение к телсвизору 6

Подключение к сети через интерфейс LAN ..... 7

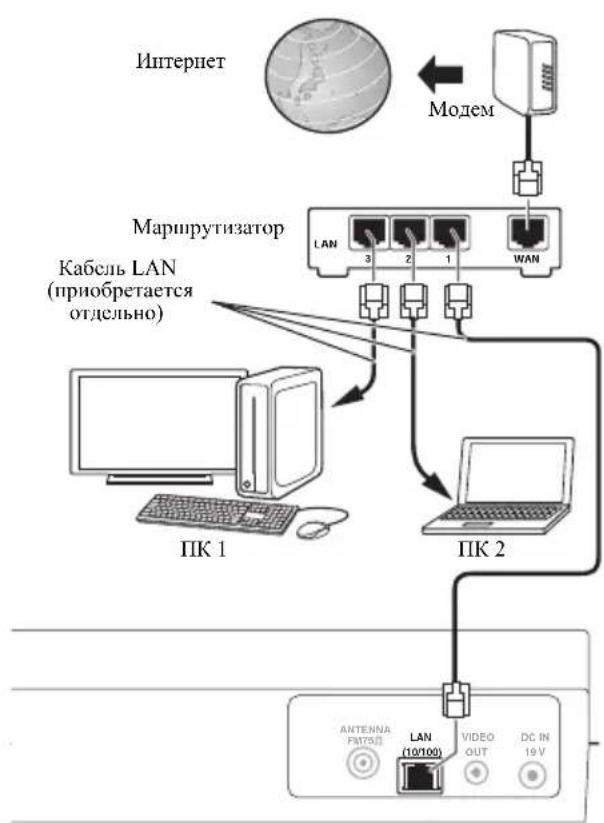

Подключение с помощью кабеля LAN 7

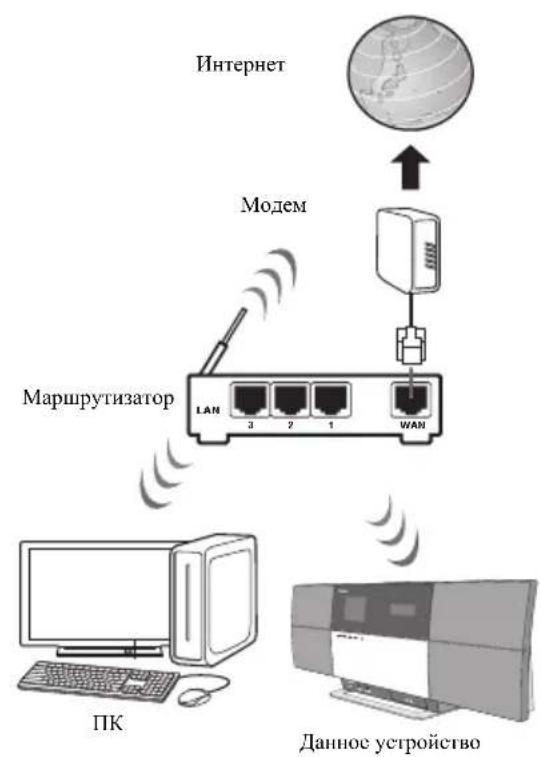

Подключение с помощью беспроводной локальной сети (LAN) 7

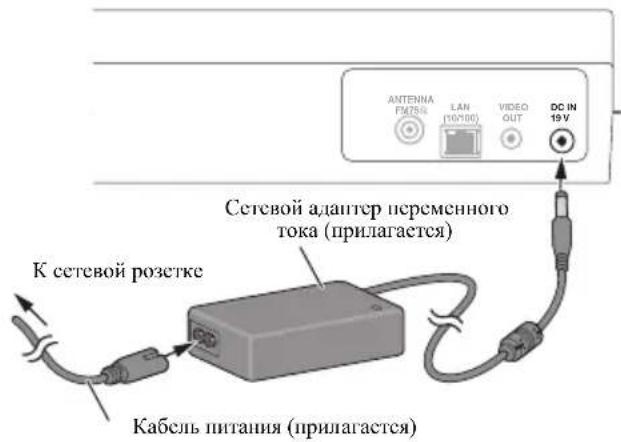

Включение в сеть.... 8

03 Названия частей и функции

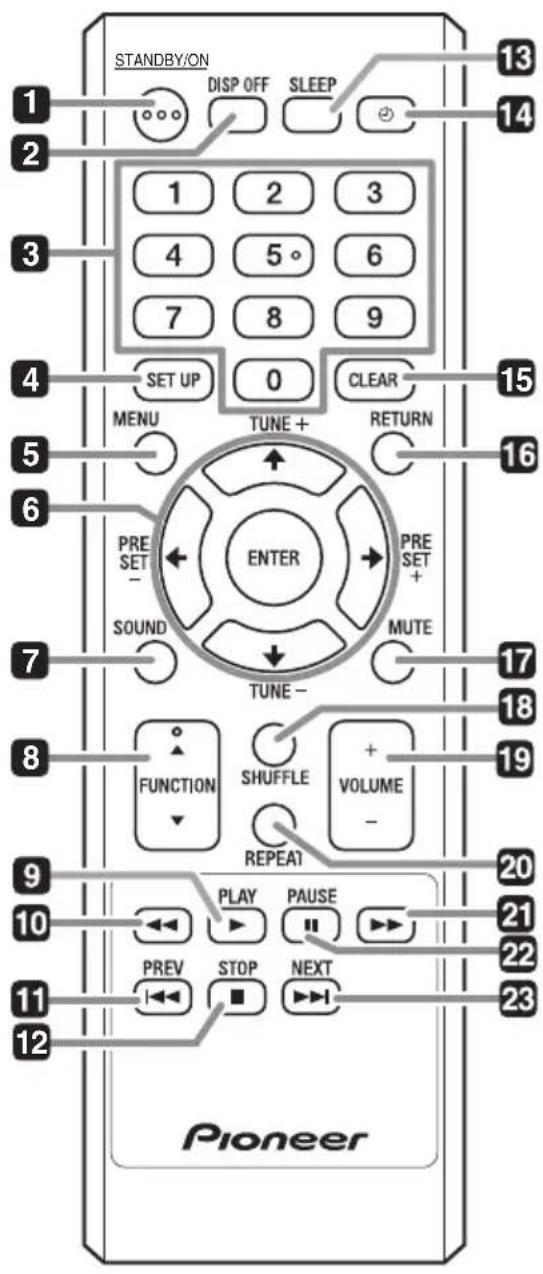

Пульт дистанционного управления.... 9

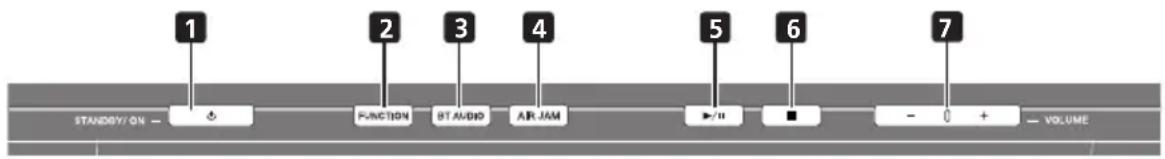

Верхняя пансель 10

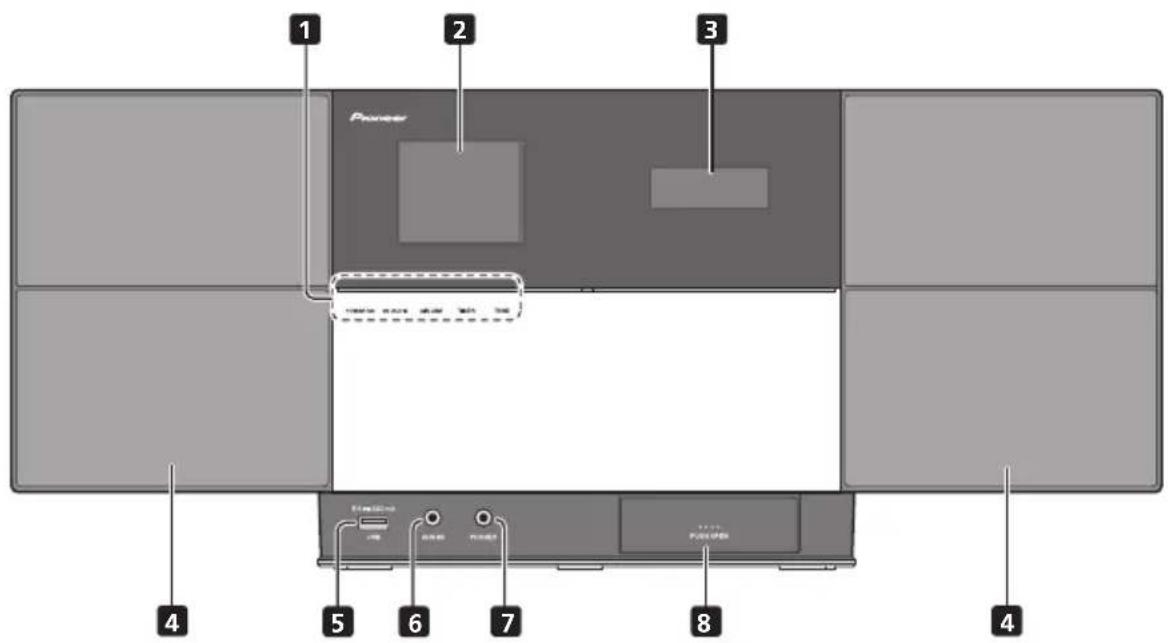

Передняя панель 11

Главный дисплей.... 12

04 Начало работы

05 Воспроизведение с iPod/iPhone

Проверка поддерживаемых моделей iPod/iPhone ..... 14

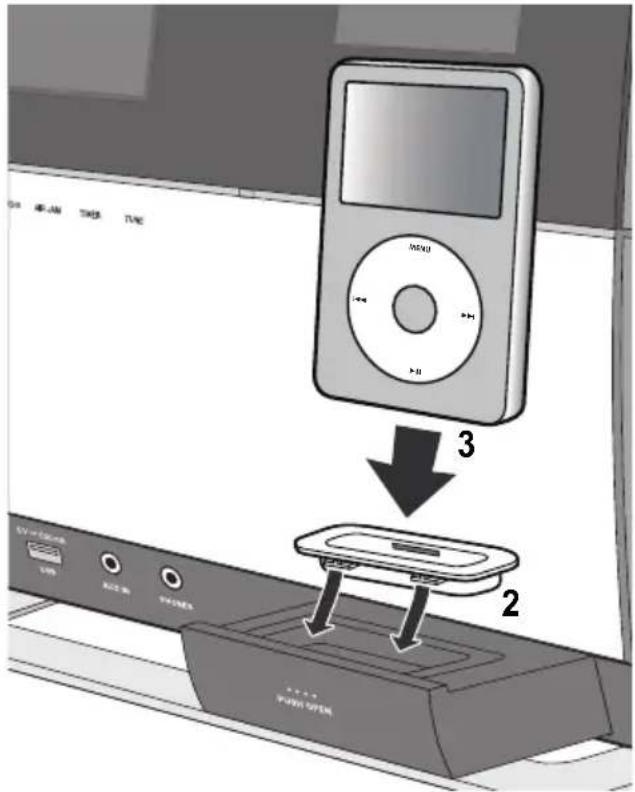

Подключение iPod/iPhone.... 14

Подключение к телевизору ..... 15

Воспроизведение с iPod/iPhone ..... 15

06 Воспроизведение Bluetooth® Audio (опция)

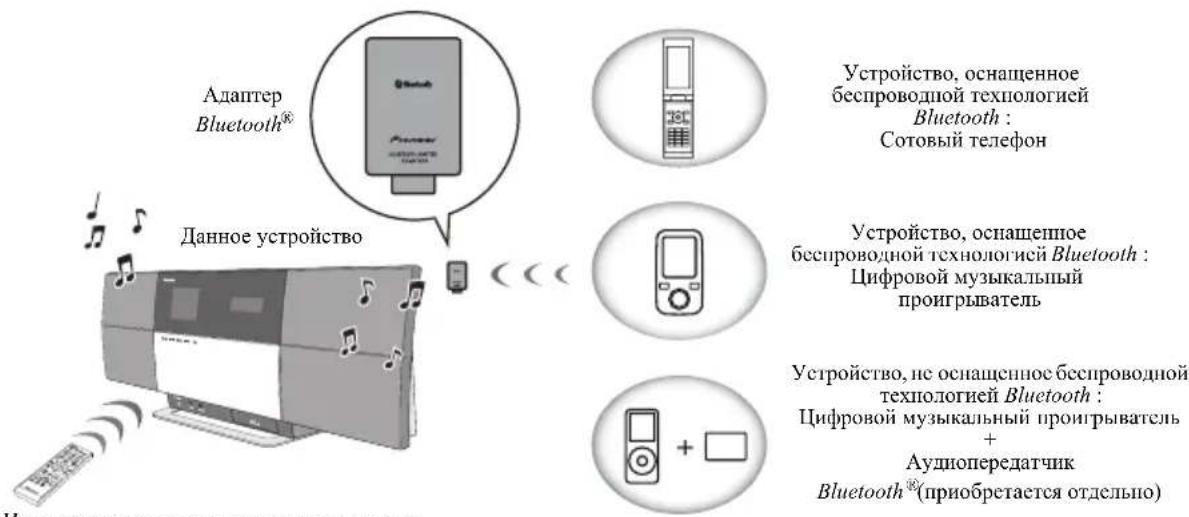

Воспроизведение музыки с помощью беспроводной технологии

Bluetooth 17

Использование дистанционного управления.....17

Подключение опционного адаптера Bluetooth® ..... 17

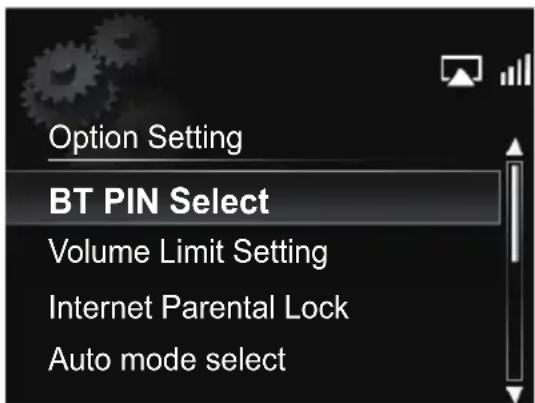

Установка PIN-кода. 18

Сопряжение адаптера Bluetooth® и устройства, оснащенного беспроводной технологией Bluetooth... 18

Прослушивание музыкальных данных с устройства, оснащенного беспроводной технологией Bluetooth... 18

AIR JAM 19

07 Воспроизведение с USB

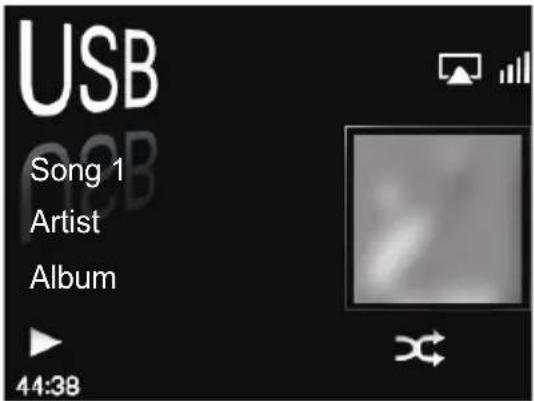

Воспроизведение файлов, хранящихся на запоминающих устройствах USB 20

08 Интернет-радио

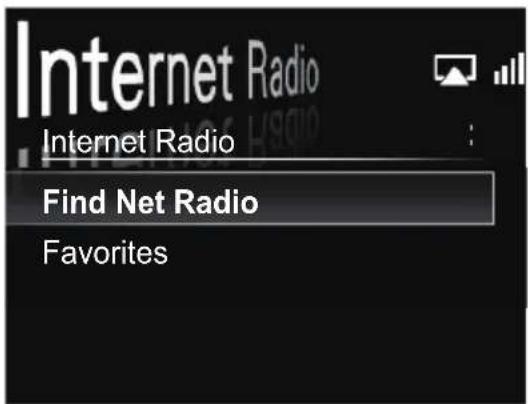

Прослушивание интернет-радио 21

Подключение к локальной сети LAN....21

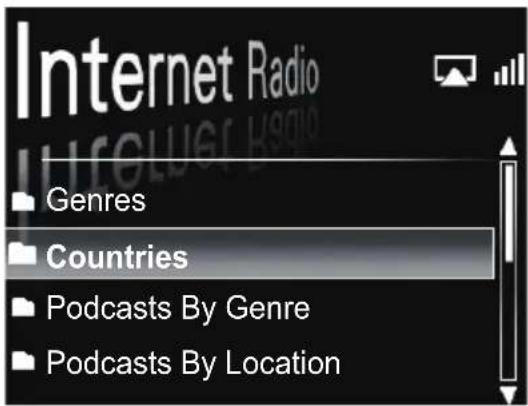

Прослушивание интернет-радио впервые ..... 21

Настройка на радиостанцию ..... 21

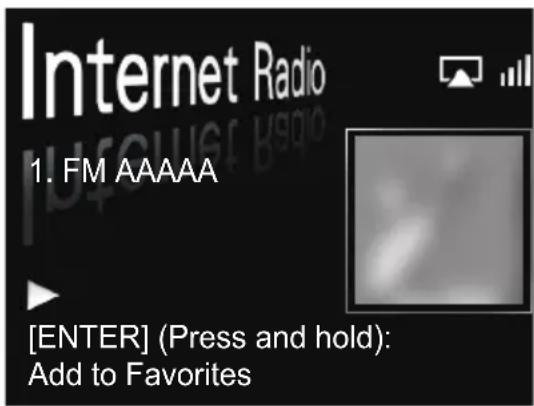

Добавление радиостанций в список избранного

Favorites 22

Удаление радиостанций из списка....22

Дополнительные операции для интернет-радио ..... 22

Регистрация вещательных станций, отсутствующих в списке vTuner, со специального сайта компании Pioneer 22

09 Музыкальный сервер

Введение 23

О воспроизводимых сетевых устройствах DLNA ..... 23

Использование AirPlay на iPod touch, iPhone, iPad и iTunes. 23

О функции DHCP-сервера. 23 Авторизация данного устройства. 24

Воспроизведение аудиофайлов, хранящихся на компьютерах или других компонентах....24

Подключение к локальной сети LAN 24

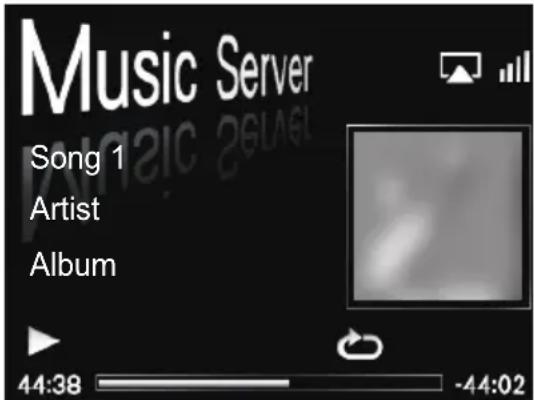

Воспроизведение с помощью музыкального сервера ... 24

10 Использование тюнера

Прослушивание радиопрограмм в FM-диапазоне....25 Сохранение радиостанций....25

Прослушивание запрограммированных радиостанций .....25

11 Другие соединения

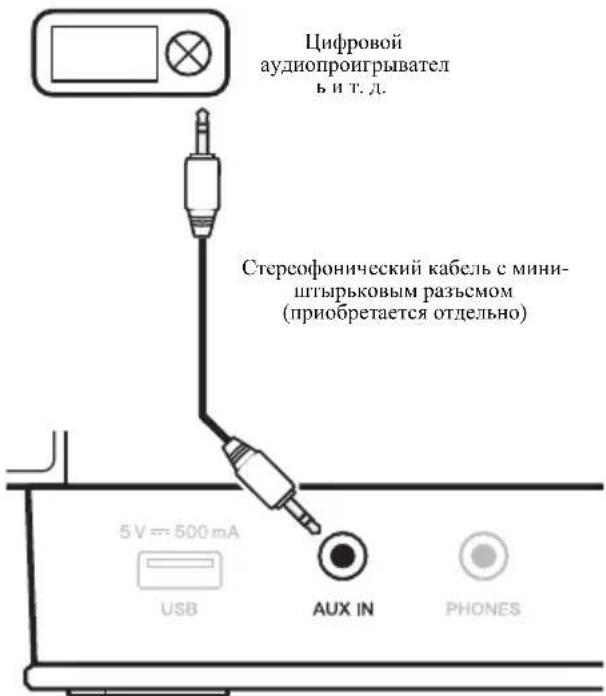

Подсоединение дополнительных компонентов.....26

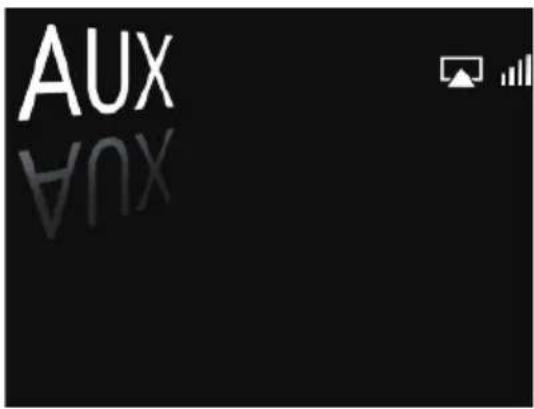

Прослушивание дополнительных компонентов .....26

12 Изменение настроек

Использование таймера 28

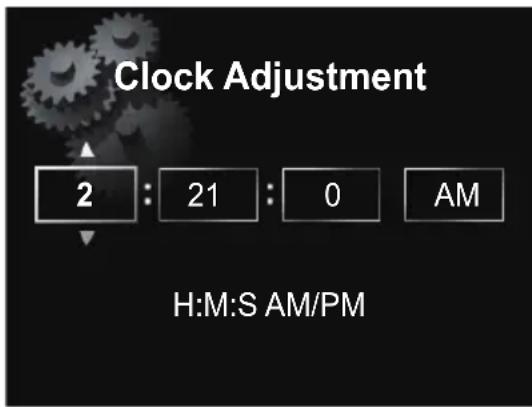

Настройка часов.... 28

Настройка таймера включения.... 28

Включение/выключение таймера включения ..... 29

Использование таймера включения.... 29

Использование таймера отключения....29

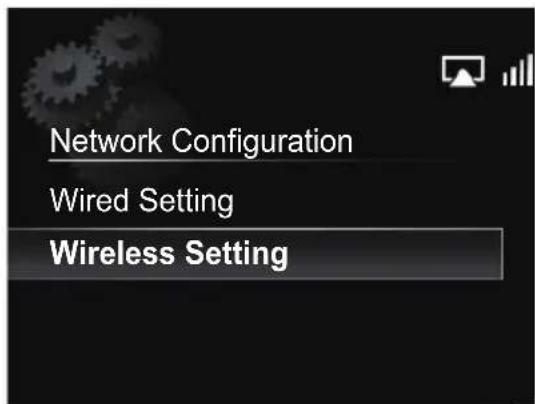

Network setting (Настройка сети)....29

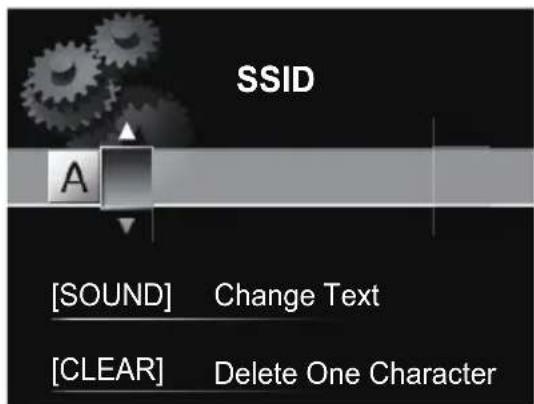

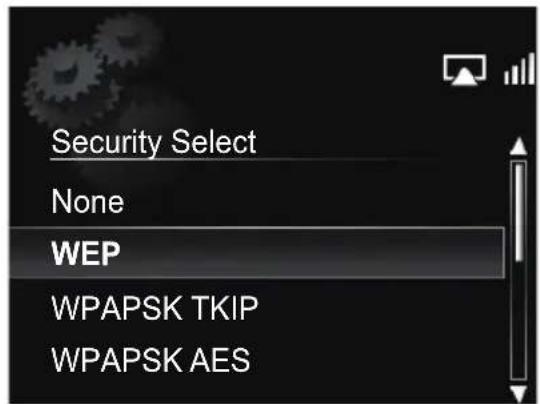

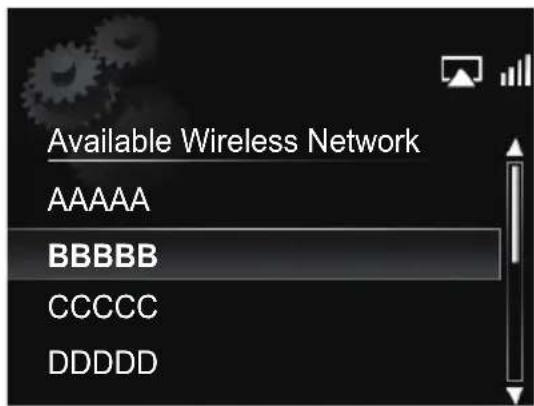

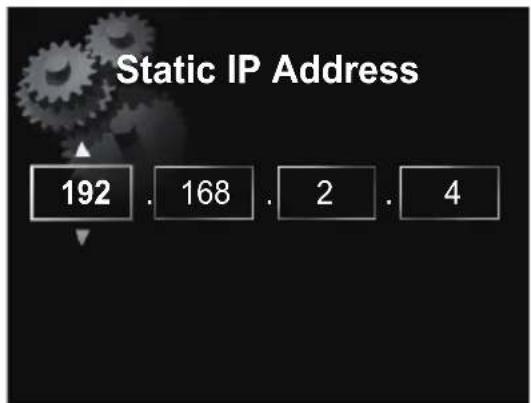

Wired Setting (Настройка проводной сети) ..... 30 Wireless Setting (Настройка беспроводной сети) ..... 30

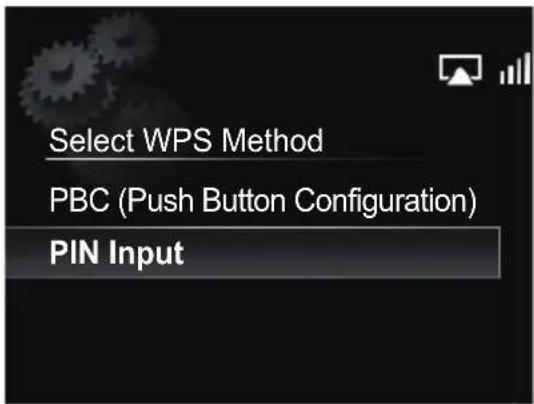

Настройка соединения WPS....31

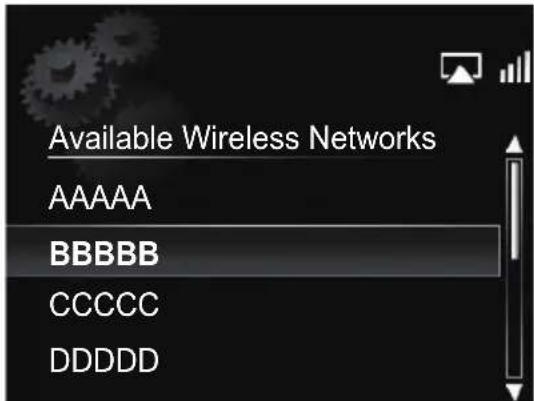

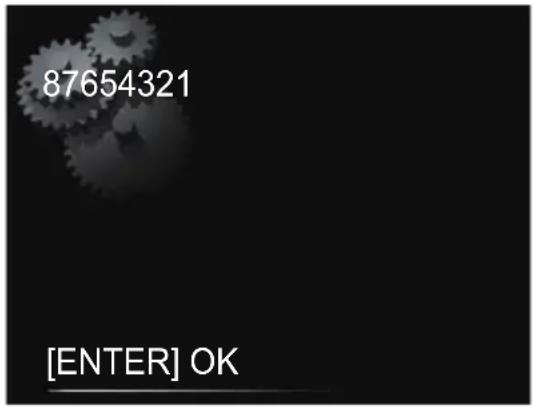

Соединение путем ввода PIN-кода (PIN Input)....31

Friendly Name....32

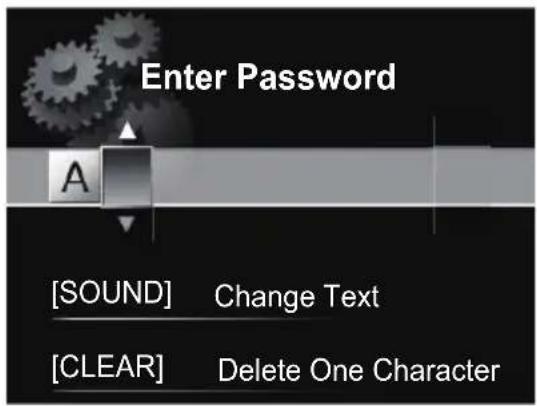

Настройка родительского контроля .....32

Включение/выключение родительского контроля.....32

Изменение пароля 32

Обновление программного обеспечения ....32 Сообщения при обновлении программного обеспечения ....

Настройки звука ....33

Использование функций Virtual Surround/Sound Retriever. 33 Регулировка низкого и высокого диапазона частот. 33

Сброс настроек системы....33

13 Дополнительная информация

Поиск и устранение неполадок....34

Воспроизводимыс форматы файлов .....39

Меры предосторожности при эксплуатации .....40

О воспроизведении по сети .....40

Информация относительно iPod/iPhone .....42

Информация о Wi-Fi® 42

Технические характеристики....43

- Иллюстрации, представленные в настоящих инструкциях по эксплуатации, могут быть модифицированы или упрощены в целях простоты объяснения и поэтому они могут отличаться от реального вида изделия.

Глава 1:

Перед началом работы

Комплектация

При вскрытии коробки, пожалуйста, убедитесь в том, что в ней находятся следующие принадлежности:

• Пульт дистанционного управления
• Кабель питания
• Сетевой адаптер переменного тока
• Проволочная антенна FM
• Батарейки AAA (R03) x 2
- Инструкции по эксплуатации (данный документ)

Установка батареек в пульт дистанционного управления

1 Откройте заднюю крышку и установите батарейки, как показано ниже.

2 Закройте заднюю крышку.

Батарейки, прилагаемые в комплекте поставки устройства, предназначены для проверки работы изделия, и их срок службы может оказаться коротким. Рекомендуется использовать щелочные батарейки, имеющие более длительный срок службы.

ВНИМАНИЕ

• Вставляя батарейки, будьте внимательны, чтобы не повредить пружины на ⊖ контактах для батареек.
• Не используйте любые другие типы батареек, кроме указанных батареек. Также не используйте новую батарейку вместе со старой.
• При установке батареск в пульт дистанционного управления вставляйте их в правильной ориентации в соответствии с обозначениями полярности (⊕ и ⊖).

• Не нагревайте батарейки, не разбирайте и не кидайте их в огонь или в воду.

• Батарейки могут иметь различное напряжение, даже если они одинаковы по размеру и форме. Не используйте одновременно батарейки различных типов.

• Во избежание протекания электролита батареек извлеките батарейки, если не собираетесь использовать пульт дистанционного управления в течение продолжительного периода времени (1 месяц или более). В случае протекания электролита тщательно протрите с внутренней стороны отделение для батареек, затем установите новые батарейки. В случае протекания батарейки и попадания электролита на кожу, смойте его большим количеством воды.
• Выбрасывая использованные батарейки, пожалуйста, соблюдайте действующие в вашей стране/регионе требования правительственных предписаний или правила, принятые общественными природоохранными организациями.

• ПРЕДУПРЕЖДЕНИЕ

Не используйте и не храпите батарейки под прямыми лучами солнечного света или в местах с повышенной температурой, например в салоне автомобиля или вблизи обогревателя. Это может вызвать протекание, перегрев, микровзрыв или возгорание батареек. Кроме того, это может привести к сокращению срока службы или производительности батареек.

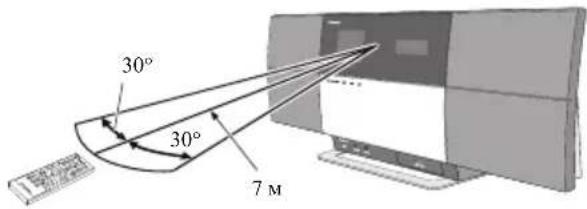

Использование пульта дистанционного управления

Пульт дистанционного управления имеет дальность действия около 7 м при угле отклонения от датчика дистанционного управления 30°.

При использовании пульта дистанционного управления помните о следующем:

• Следите за тем, чтобы между пультом дистанционного управления и находящимся на основном устройстве приемным датчиком не было никаких препятствий.
  • Дистанционное управление может работать неустойчиво, если на датчик дистанционного управления на устройстве падает сильный солнечный свет или свет от люминесцентного освещения.
• Пульты дистанционного управления от разных устройств могут создавать друг для друга помехи. Не используйте пульты дистанционного управления для другого оборудования, расположенного рядом с этим устройством.
• Если вы заметите уменьшение диапазона действия пульта дистанционного управления, замените в пульте батарсейки.

Глава 2: Подключения

• Каждый раз при выполнении или изменении подключений обязательно отключайте питание и отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения выполнения всех подключений между устройствами.

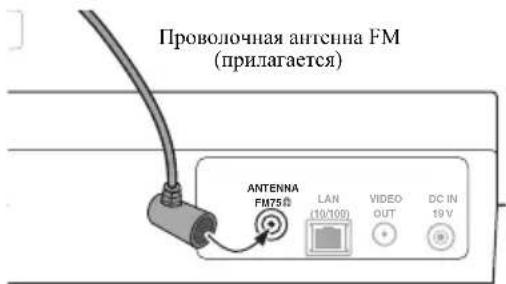

Подсоединение антенны FM

Наденьте разъем антенны FM в центральный контакт гнезда для антенны FM.¹

Задняя папель даншого устройства

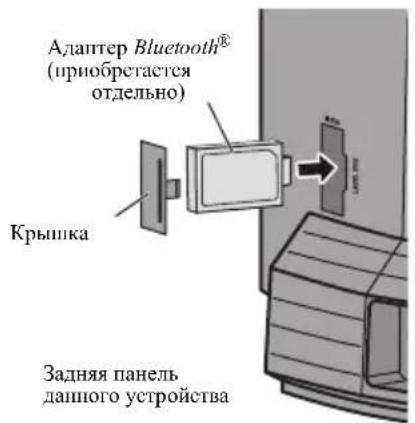

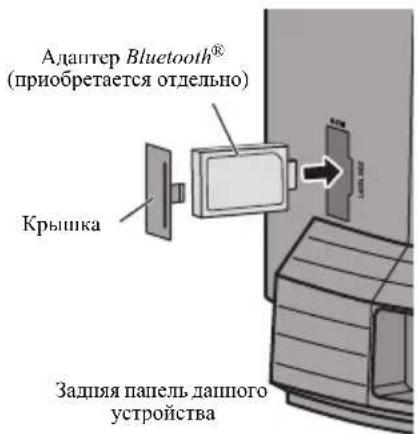

Подключение опционного адаптера Bluetooth® (опция)

Подсоедините адаптер Bluetooth® adapter (Pioneer, Модель № AS-BT200) к разъему AS-BT200 на задней панели.

- Откройте крышку разъема AS-BT200 и подсоедините адаптер Bluetooth® таким образом, чтобы его сторона с наклейкой смотрела вправо, затем закройте крышку.

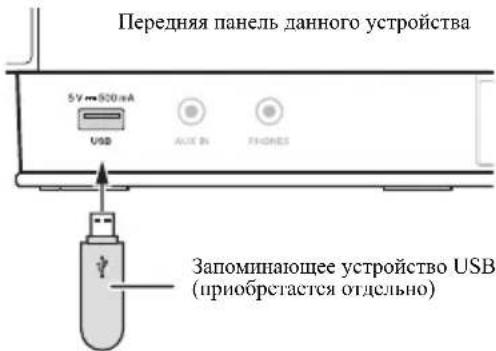

Подключение запоминающих устройств USB

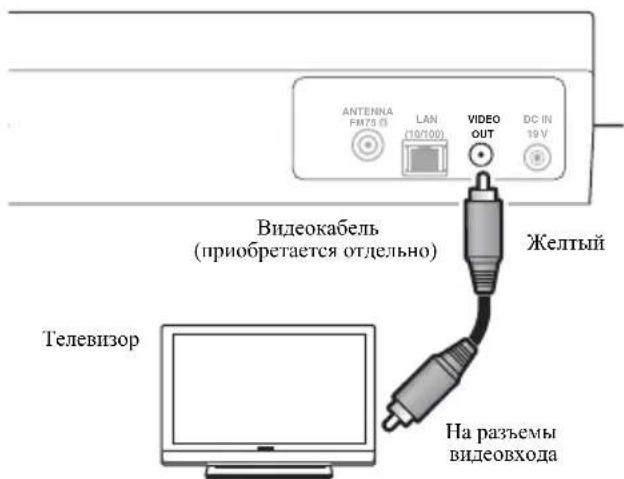

Подключение к телевизору

Для того чтобы просматривать изображения с iPod/iPhone на телевизоре, выполните подключение с помощью композитного видеокабеля.

- При подсоединении iPod/iPhone к данному устройству настройка выхода на телевизор на iPod/iPhone автоматически устанавливается на 'ON' (ВКЛ). ^2

Задняя панель данного устройства

Примечание

1 Для обеспечения оптимального приема антенна FM обязательно должна быть полностью расправлена, не свернута и не подвешена сзади устройства.
2 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
- При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее изначальное значение.

Подключение к сети через интерфейс LAN

Подключив данное устройство к сети через интерфейс LAN, вы сможете воспроизводить аудиофайлы, сохраненные на компонентах в сети, включая компьютер, и прослушивать интернет-радиостанции. ^1

Подсоедините разъем LAN на данном аппарате к разъему LAN на маршрутизаторе (с встроенной функцией DHCP-сервера или без нее) с помощью прямого кабеля LAN (CAT 5 или выше). Также возможно подключение к сети беспроводным способом.

Включите функцию DHCP-сервера на маршрутизаторе. В случае если на маршрутизаторе отсутствует встроенная функция DHCP-сервера, необходимо настроить сеть вручную. Подробнее см. стр. 29.

Подключение с помощью кабеля LAN

Задняя папель даншого устройства

Подключение с помощью беспроводной локальной сети (LAN)

Примечание

1 • Для подключения к Интернету требуется заключить контракт с провайдером интернет-услуг (ISP).
- Для прослушивания интернет-радиостанций требуется предварительно заключить контракт с ISP (провайдером интернет-услуг).
- Фото- и видеофайлы воспроизводиться не могут.
- С помощью Windows Media Player 11 или 12 вы можете даже воспроизводить на данном устройстве аудиофайлы, защищенные авторскими правами.

Включение в сеть

ВАЖНО

• Перед выполнением или изменением соединений выключите питание и отсоедините кабель питания от сетевой розетки.

Когда выполнение всех соединений будет завершено, вставьте вилку питания устройства в розетку сети переменного тока.

Задняя панель данного устройства

1 Вставьте штекер сетевого адаптера переменного тока в гнездо DC IN в задней части устройства.

2 Вставьте штекер прилагаемого кабеля питания в сетевой адаптер переменного тока, затем вставьте вилку на другом конце кабеля в сетевую розетку.

Глава 3: Названия частей и функции

Пульт дистанционного управления

1 STANDBY/ON

Нажмите для включения или отключения питания.

2 DISP OFF

Нажмите для отключения дисплея, когда он не нужен.

3 Цифровые кнопки (от 0 до 9)

Используйте для выбора предоставленной станции при использовании тюнера и т. д.

4 SET UP

Используйте для изменения настроек, таких как Timer Setting (стр. 27), Clock Setting (стр. 27), Display Setting (стр. 27), Network Setting (стр. 27), Option Setting (стр. 28), а также просмотра System Info (стр. 28).

5 MENU

Выбор и воспроизведение дорожки или файла с экрана меню.

6 ↑/↓/←/→

Используйте для выбора элементов, изменения настроек и перемещения курсора.

ENTER

Используйте для выполнения выбранного элемента или ввода изменепной настройки.

PRESET +/-

Используйте для выбора предоставленных станций.

TUNE +/-

Используйте для попагового изменения частоты. Чтобы выполнить автоматический поиск станций, пажмите и удерживайте в течение нескольких секунд.

7 SOUND

Включает и выключает Virtual Surround и Sound Retriever (стр. 33). Также используйте для настройки Bass и Treble.

8 FUNCTION ▲/▼

Используйте для переключения источника входного сигнала. Источники переключаются в следующем порядке.

iPod ↔ BT Audio ^1 ↔ Air Jam ^1 ↔ USB ↔ FM ↔ Internet Radio ↔ Music Server ↔ AUX ↔ Возврат к началу (индикация отсутствует)

9 ▶ PLAY

Нажмите, чтобы запустить воспроизведение.

10

Нажмите во время воспроизведения для быстрой прокрутки назад.

11 PREV

Нажмите для возврата на начало текущей воспроизводящейся дорожки или файла. Дважды нажмите для перехода назад на начало предыдущей дорожки или файла.

Примечание

1 Доступно в качестве опции. Чтобы пользоваться функциями BT Audio и Air Jam, необходимо подключить приобретаемый отдельно адаптер Bluetooth®: AS-BT200 к даншому устройству. Подробнее см. стр. 17.

12 ■ STOP

Нажмите, чтобы остановить воспроизведение.

13 SLEEP

Используйте для переключения устройства в спящий режим и выбора периода времени до перехода в спящий режим (стр. 29).

14

Используйте для включения и выключения таймера (стр. 28).

15 CLEAR

Нажмите для очистки выбранного значения.

Используйте это, например, если был введен неправильный номер.

16 RETURN

Нажмите для возврата к предыдущему экрану. Также используйте для отмены настройки часов или настройки звука.

17 MUTE

Нажмите, чтобы временно приглушить звук.

18 SHUFFLE

Выполнение воспроизведения в случайном порядке дорожек на выбранном iPod/iPhone, запоминающем устройстве USB или на музыкальном сервере Music Server (стр. 15, 20, 24).

19 VOLUME +/-

Используйте для регулировки уровня громкости прослушивания. (Настройка по умолчанию: 10)

20 REPEAT

Выполнение повторного воспроизведения дорожек на выбранном iPod/iPhone, запоминающем устройстве USB или на музыкальном сервере Music Server (стр. 15, 20, 24).

21

Нажмите во время воспроизведения для быстрой прокрутки вперед.

22 II PAUSE

Нажмите для временной остановки воспроизведения. Нажмите еще раз для возобновления воспроизведения.

23 ▶▶| NEXT

Нажмите во время воспроизведения для перехода вперед на начало следующей дорожки или файла.

Верхняя панель

1 ⏻ STANDBY/ON

Нажмите для включения или отключения питания.

2 FUNCTION

Используйте для переключения источника входного сигнала. Источники переключаются в следующем порядке.

iPod → BT Audio ^1 → Air Jam ^1 → USB → FM → Internet Radio → Music Server → AUX → Возврат к началу (индикация отсутствует)

3 BT AUDIO ^1

Переключает источник входного сигнала на Bluetooth® Audio.

4 AIR JAM ^1

Переключает источник входного сигнала на Air Jam.

5 ▶/II

Нажмите, чтобы запустить воспроизведение. Во время воспроизведения устанавливает паузу/ возобновляет воспроизведение.

6 ■

Нажмите, чтобы остановить воспроизведение.

7 VOLUME +/-

Используйте для регулировки уровня громкости прослушивания. (Настройка по умолчанию: 10)

Примечание

1 Доступно в качестве опции. Чтобы пользоваться функциями BT Audio и Air Jam, необходимо подключить приобретаемый отдельно адаптер Bluetooth®: AS-BT200 к дашному устройству. Подробнее см. стр. 17.

Передняя панель

1 POWER ON

Когда питание включено, этот индикатор горит.

8 Соединительный разъем для iPod/iPhone

BT AUDIO ^1

Когда в качестве источника входного сигнала выбрано

BT Audio, этот индикатор горит.

AIR JAM ^1

Когда в качестве источника входного сигнала выбрано

Air Jam, этот индикатор горит.

TIMER

Когда таймер включения включен (On), этот индикатор горит.

TUNE

Когда тюпер припимает вещание в диапазопе FM, индикатор TUNE горит.

2 Главный дисплей

3 Дополнительный дисплей

4 Громкоговорители

5 U S B - порт

6 AUX IN

Используется для подключения дополнительных компонентов.

7 Разъем PHONES

Используйте для подключения наушников.

Примечание

1 Доступно в качестве опции. Чтобы пользоваться функциями BT Audio и Air Jam, необходимо подключить приобретаемый отдельно адаптер Bluetooth®: AS-BT200 к данному устройству. Подробнее см. стр. 17.

Главный дисплей

1 Входной источник

2 Таймер отключения

Когда задан таймер отключения, на дисплес отображается время, оставшееся до отключения питания.

3 AirPlay

Отображается синим цветом во время работы функции AirPlay и белым цветом в режиме остановки.

4 Состояние сетевого соединения

Когда устройство подключено к проводной сети, этот ипдикатор горит.

Когда устройство подключено к беспроводной сети, этот индикатор горит.

Когда устройство не подключено к проводной сети, этот индикатор горит.

5 Имя папки/файла/дорожки/исполнителя/ альбома/радиостанции и т. д.

6 M U T E

Отображается во время работы функции приглушения.

7 Состояние воспроизведения

8 Обложка

Отображается, когда текущий воспроизводимый файл включает в себя изображение обложки альбома и т. д.

9 Функции повтора и смешения

Повторить все файлы,

Повторить файл.

Смешать

10 Истекшее время воспроизведения

11 Строка воспроизведения

Полоска становится длиннее по мере истечения времени воспроизведения.

12 Оставшееся время воспроизведения

Глава 4: Начало работы

При использовании данного устройства впервые будут отображаться следующие экраны.

Настройте следующие элементы, чтобы выполнить конфигурацию устройства.

1 Нажмите STANDBY/ON.

Примерно через двадцать секунд после включения питания появится следующий начальный экран-заставка. Для завершения загрузки требуется около одной минуты после включения питания.

Установка параметра Quick Start Mode на On позволит выполнять запуск устройства быстресс (стр. 28).

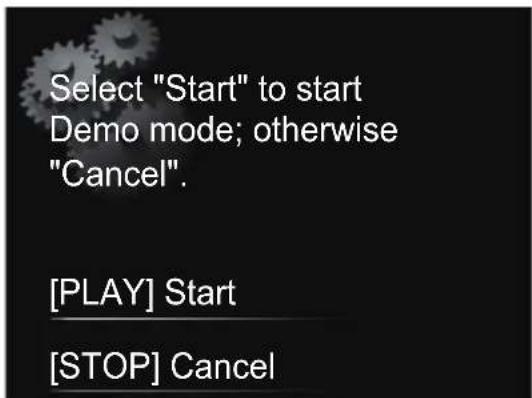

2 С помощью ▶ PLAY включите демонстрационный режим (Demo Mode) или с помощью ■ STOP отключите демонстрационный режим (Demo Mode).

После экрана, указанного в шаге 1, автоматически отобразится следующий экран.

- Demo Mode также может отключить в Auto mode select (стр. 28).

- Когда выбрано Start, то сработает демонстрационный режим. При запуске в следующий раз будет необходимо выполнить установку в шаге 3.

- Если выбрано Cancel, то работа автоматически перейдет к шагу 3.

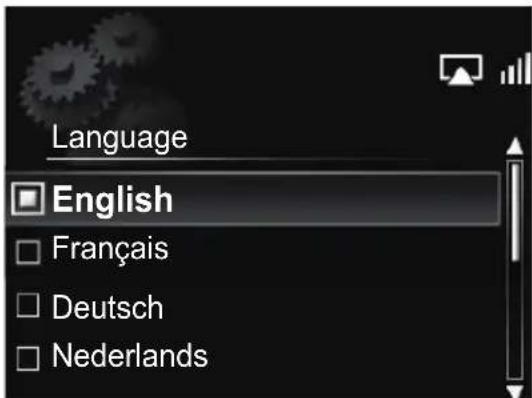

3 С помощью ↑/↓ выберите язык данного устройства, затем нажмите ENTER.

Настройка будет задана.

Глава 5:

Воспроизведение с iPod/iPhone

Простое подсоединение iPod/iPhone к данному устройству позволяет прослушивать высококачественный звук с iPod/ iPhone. Данное устройство можно также подсоединить к телевизору, что позволит просматривать изображения с iPod/ iPhone.

Настройка воспроизведения и уровня громкости для музыки и изображений с iPod/iPhone может быть выполнена с данного устройства или на самом iPod/iPhone.

Проверка поддерживаемых моделей iPod/iPhone

Ниже приведены модели iPod/iPhone, которые могут воспроизводиться на данном устройстве. ^1

iPod/iPhone Аудио	Управлен	Видео
iPod nano 2G √	√	—
iPod nano 3/4/5/6G √		√	√	*
iPod classic √	√	√
iPod touch 1/2/3/4G √		√	√
iPhone √	√	√
iPhone 3G/3GS √		√	√
iPhone 4 √	√	√

* iPod nano 6G не может воспроизводить видеоматериалы, но может воспроизводить только показ слайдов.

- Дапная система была разработана и протестирована для использования с программным обеспечением iPod/iPhone версий, указанных на веб-сайте компании Pioneer (http://pioneer.jp/homeav/support/ios/eu/).

- Установка на iPod/iPhone программного обеспечения других версий, кроме указанных на веб-сайте компании Pioneer, может привести к несовместимости с данной системой.

1 Выберите "Настройки" ("Settings") из главного меню.

При использовании iPod touch или iPhone выберите "General" после того, как выберите "Settings".

2 Выберите " About".

Отобразится версия программного обеспечения.

Совет

- При использовании iPod/iPhone, не поддерживаемого данным устройством, с помощью приобретаемого отдельно кабеля подсоединяйте iPod/iPhone к соединительному разъему AUX IN данного устройства.

Подключение iPod/iPhone

ВНИМАНИЕ

- При подсоединении устройств iPod/iPhone всегда используйте адаптер для док-станции, прилагаемый в комплекте поставки iPod/iPhone, или отдельно приобретенный адаптер для док-станции, предназначенный для использования с iPod/iPhone. iPod/iPhone не может подсоединяться без адаптера для док-станции. Попытка подсоединить iPod/iPhone без адаптера для док-станции может привести к повреждению или сбоям в работе. - Универсальный адаптер для док-станции и iPod/iPhone не входит в комплект поставки данного устройства.

1 Откройте соединительный разъем для iPod/iPhone. ^2

Примечание

• Компания Pioneer не гарантирует воспроизведение данной системой других моделей iPod/iPhone, кроме указанных.
- Некоторые функции могут быть ограничены в зависимости от используемой модели или версии программного обеспечения.
- Устройства iPod/iPhone лицензируются для копирования материалов, не защищешных авторским правом, и материалов, копирование которых пользователю юридически разрешено.
- Такие функции, как эквалайзер, не могут контролироваться с помощью данной системы, поэтому перед выполнением подключения рекомендуется отключать эквалайзер.
- Компания Ріопеег не может ни при каких обстоятельствах нести ответственность за какой-либо прямой или косвенный ущерб, причиненный недостатками или потерей записанных материалов в результате сбоя в работе iPod/iPhone.
- Для получения подробных инструкций относительно использования iPod/iPhone обращайтесь к руководству, прилагаемому к iPod/iPhone.

2 При открывании соединительного разъема для iPod/iPhone поддерживайте верхнюю часть устройства рукой, чтобы предотвратить его движение.

Воспроизведение с iPod/iPhone

2 Подсоедините адаптер для док станции к соединительному разъему для iPod/iPhone.

Прикрепляя адаптер для док-станции, уделяйте внимание правильной ориентации адаптера для док-станции по направлениям перед-зад. Чтобы прикрепить адаптер, сначала расположите выступающие язычки с передней стороны адаптера в углубления в соединительном разъеме iPod/iPhone и нажимом установите адаптер на место. Прикрепляя адаптер, будьте осторожны, чтобы не повредить контакты.

3 Подсоедините iPod/iPhone.

• Когда iPod/iPhone не подсоединен, плотно закрывайте соединительный разъем для iPod/iPhone.

Подключение к телевизору

Для того чтобы просматривать изображения с iPod/iPhone на телевизоре, выполните подключение с помощью композитного видеокабеля.

- При подсоединении iPod/iPhone к данному устройству настройка выхода на телевизор на iPod/iPhone автоматически устанавливается на 'ON' (ВКЛ). ^1

Воспроизведение с iPod/iPhone

ВНИМАНИЕ

- Когда iPod/iPhone подсоединен к данному устройству, если вы желаете управлять непосредственно iPod/iPhone, надежно удерживайте iPod/iPhone другой рукой, чтобы предотвратить свои в работе, которые могут возникнуть из-за плохого контакта.

1 Подсоедините iPod/iPhone.

- Чтобы подсоединить iPod/iPhone, см. Подключение iPod/iPhone на стр. 14.

2 Нажмите FUNCTION ▲/▼, чтобы выбрать iPod в качестве входного источника.

На главном дисплее отобразится iPod, и запустится воспроизведение.

Для iPod/iPhone могут выполняться следующие операции.

Кнопка Функции
▶ PLAY	Запускает обычное воспроизведение.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Включает паузу воспроизведения.
◀◀ PREV	Нажмите, чтобы выполнить переход к началу текущего файла, а затем к предыдущим файлам.
▶▶ NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
◀◀	Нажмите и удерживайте для запуска быстрого сканирования назад.
▶▶	Нажмите и удерживайте для запуска быстрого сканирования вперед.
SHUFFLE	Выбранные в текущий момент дорожки на iPod/iPhone воспроизводятся в случайном порядке (воспроизведение в случайном порядке).
REPEAT	Выбранные в текущий момент дорожки на iPod/iPhone воспроизводятся повторно.*
MENU	Используйте для доступа к меню iPod/iPhone.
↑/↓/ENTER	Используйте для управления меню iPod/iPhone.

* При каждом нажатии REPEAT режимы повтора переключаются следующим образом.² Повторить 1 → Повторить все → Обычный режим воспроизведения Повторить 1 : Повторное воспроизведение текущего воспроизводимого файла. Повторить все : Повторное воспроизведение всех файлов.

Примечание

1 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
- При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее изначальное значение.
2 Когда устройство находится в режиме повтора или случайной выборки (shuffle), на основном дисплее не отображается никаких икопок.

Воспроизведение с iPod/iPhone

Если никаких устройств не подключено к соединительному разъему для iPod/iPhone и с данным устройством не выполняется никаких операций в течение 30 минут и дольше, питание автоматически отключается. ^1

Если данное устройство не может воспроизвести iPod/iPhone, выполните следующие проверки для поиска и устранения неполадок:

• Проверьте, поддерживается ли подсоединенный iPod/iPhone данным устройством.
• Переподсоедините iPod/iPhone к устройству. Если это не поможет решить проблему, попробуйте выполнить сброс настроек iPod/iPhone.
• Проверьте, поддерживается ли программное обеспечение iPod/iPhone данным устройством.

Если невозможно управлять iPod/iPhone, проверьте следующее:

• Правильно ли подсоединен iPod/iPhone? Переподсоедините iPod/iPhone к устройству.
• Возможно, iPod/iPhone «завис»? Попробуйте выполнить сброс настроек iPod/iPhone и переподсоедините iPod/iPhone к устройству.

Совет

• Подзарядка iPod/iPhone выполняется всегда, когда iPod/iPhone подсоединен к данному устройству. (Данная функция поддерживается также в режиме ожидания.)
• При переключении входного источника с iPod на другую функцию питание iPod/iPhone автоматически отключается.
• При переключении устройства в режим ожидания, когда к нему подсоединен iPod/iPhone, питание iPod/iPhone автоматически выключается.

Примечание

1 Только когда Power Save mode выбрано в Auto mode select (стр. 28).

Глава 6:

Воспроизведение Bluetooth® Audio (опция)

Воспроизведение музыки с помощью беспроводной технологии Bluetooth

Когда к данному устройству подключить беспроводный адаптер Bluetooth® (Pioneer, Модель № AS-BT200), то вы сможете прослушивать музыку по беспроводной связи с помощью устройства, оснащенного беспроводной технологией Bluetooth (сотовый телефон, цифровой музыкальный проигрыватель и т.д.).¹ Также, с помощью имеющихся в продаже перседатчиков, поддерживающих беспроводную технологию Bluetooth, вы можете слушать музыку на устройстве, не оснащенном встроенным модулем беспроводной технологии Bluetooth. Модель AS-BT200 поддерживает технологию защиты данных SCMS-T, поэтому музыку можно также прослушивать на устройстве, оснащенном беспроводной технологией Bluetooth типа SCMS-T.

Использование дистанционного управления

Пульт дистанционного управления, поставляемый с данным устройством, позволяет запускать и останавливать воспроизведение носителей и выполнять другие операции. ^2

Подключение опционного адаптера Bluetooth®

1 Подключайте адаптер Bluetooth® к устройству, когда устройство находится в режиме ожидания.

- Спимите крыппку разъема AS-BT200 и подсоедините адаптер Bluetooth® таким образом, чтобы его сторона с наклейкой смотрела вправо, затем закройте крышку.

Примечание

1 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили A2DP.
• Компания Pioneer не гарантирует надлежащее соединение и работу данного устройства со всеми устройствами, оснащенными беспроводной технологией Bluetooth.
- Bluetooth® (слово и логотины) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc.; использование корпорацией PIONEER этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам..
2 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили AVRCP.
- Работа дистанционного управления не гарантируется для всех устройств, оснащенных беспроводной технологией Bluetooth.

2 Нажмите STANDBY/ON, чтобы включить питание.
3 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT AUDIO в качестве входного источника. ^1

Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.

Установка PIN-кода

Установите на данном устройстве такос же значение PIN-кода, какое задано на используемом устройстве, оснащенном беспроводной технологией Bluetooth. Поддерживаемые значения PIN-кода включают 0000, 1234 или 8888.

• Настройка по умолчанию: 0000

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT AUDIO в качестве входного источника.
Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.
2 Нажмите SET UP.
3 C помощью ↑/↓ выберите Option Setting → BT PIN Select, затем нажмите ENTER.

4 С помощью ↑/↓ выберите PIN -код, затем нажмите ENTER.

PIN-кода будет сохранен.

Сопряжение адаптера Bluetooth® и устройства, оснащенного беспроводной технологией Bluetooth

“Сопряжение устройств” необходимо выполнять до запуска воспроизведения содержимого с устройства, оснащенного беспроводной технологией Bluetooth, через адаптер Bluetooth ^® . Обязательно выполняйте сопряжение устройств при первом включении системы или в случае, если данные сопряжения оказались удалены. “Сопряжение устройств” — это процедура, необходимая для регистрации устройства, оснащенного беспроводной технологией Bluetooth, для установления беспроводной связи через интерфейс Bluetooth. ^2 Более подробные инструкции вы можете найти в руководстве по эксплуатации вашего устройства, оснащенного беспроводной технологией Bluetooth.

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT AUDIO в качестве входного источника.
Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.
2 Включите устройство, оснащенное беспроводной технологией Bluetooth, для которого вы хотите выполнить сопряжение, поместите его возле системы и переключите его в режим сопряжения.
Начпется процедура сопряжения.
3 Убедитесь в том, что адаптер Bluetooth® обнаружен устройством, оснащенным беспроводной технологией Bluetooth.

- Если устройство, оspanщенное беспроводной технологией Bluetooth, не подключается к данному устройству, выполните процедуру подключения с устройства, оspanщенного беспроводной технологией Bluetooth.

Прослушивание музыкальных данных с устройства, оснащенного беспроводной технологией Bluetooth

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT AUDIO в качестве входного источника.

Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.

Примечание

1 Если BT Audio выбирается в качестве входного источника, когда адаптер Bluetooth ^ не подключен, на главном дисплее отображается сообщение об ошибке BT Adapter Not Connected (Устройство отсоединено).
2 • Сопряжение требуется выполнять только при первом использовании устройства, оснащенного беспроводной технологией Bluetooth, совместно с адаптером Bluetooth®.
- Чтобы установить соединение через интерфейс Bluetooth, операцию сопряжения устройств следует выполнять как на вашей системе, так и на другом устройстве, оснащешном беспроводной технологией Bluetooth.

Воспроизведение Bluetooth® Audio (опция)

2 Установите соединение между устройством, оснащенного беспроводной технологией Bluetooth, и данным устройством.

- См. Сопряжение адаптера Bluetooth® и устройства, оснащению беспроводной технологией Bluetooth выше.

3 Нажмите кнопку ▶ PLAY для начала воспроизведения.

Следующие операции с устройствами, оснащенными беспроводной технологией Bluetooth, теперь можно выполнять с помощью пульта дистанционного управления.¹

Кнопка Функции
▶ PLAY	Запускает обычное воспроизведение.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
◀◀ PREV	Нажмите, чтобы выполнить переход к началу текущего файла, а затем к предыдущим файлам.
▶▶ NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
◀◀	Нажмите и удерживайте для запуска быстрого скапирования назад.*
▶▶	Нажмите и удерживайте для запуска быстрого сканирования вперед.*

* Данная функция может работать по-другому, в зависимости от подсоединенного устройства.
- Когда никаких устройств, оснащенных беспроводной технологией Bluetooth, не подключено, если в течение 30 минут и дольше не выполняется никаких операций, питание автоматически отключается. ^2

AIR JAM

Air Jam — представляет собой эксклюзивное приложение компании Pioneer, распространяемое бесплатно.

Air Jam позволяет подключать несколько совместимых устройств к данному устройству с помощью беспроводной технологии Bluetooth. Пользуясь данным приложением, вы можете создать групповой список воспроизведения на поддерживаемом устройстве для воспроизведения в домашнем кинотеатре через данное устройство. Вы и ваши друзья можете добавлять в список воспроизведения произведения на ваших устройствах. Air Jam также позволяет удалять произведение до того, как кто-нибудь сможет ее прослушать.

1 Нажмите FUNCTION ▲/▼ или AIR JAM на верхней панели устройства, чтобы выбрать AIR JAM в качестве входного источника.

Загорится идикатор AIR JAM, и на главном дисплее отобразится Air Jam.

Для получения более подробной информации о том, как пользоваться Air Jam, посетите наш веб-сайт.

http://pioneer.jp/product/soft/iapp_airjam/en.html

Примечание

1 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили AVRCP.
- Работа некоторых устройств, оснащенных беспроводной технологией Bluetooth, может отличаться от приведенной в таблице выше.
2 Только когда Power Save mode выбрано в Auto mode select (стр. 28).

Глава 7:

Воспроизведение с USB

Воспроизведение файлов, хранящихся на запоминающих устройствах USB

• Данное устройство может не распознавать запоминающее устройство USB, не воспроизводить файлы или не подавать питание на запоминающее устройство USB. Подробнее см. в Когда подключено запоминающее устройство USB на стр. 35.
• Компания Pioneer не гарантирует, что будут воспроизводиться все файлы, записанные на запоминающих устройствах USB, или что на все запоминающие устройства USB будет подаваться питание. Также обратите внимание, что компания Pioneer не несет никакой ответственности за любую потерю файлов на запоминающих устройствах USB в связи с подключением к данному устройству.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать USB в качестве входного источника.

На главном дисплее отобразится USB.

2 Подсоедините запоминающее устройство USB.

Папки/файлы, хранящиеся на подсоединепном запоминающем устройстве USB, автоматически отобразятся на главном дисплес.

3 С помощью ↑/↓ выберите файл, затем нажмите ENTER.

Начистся воспроизведение.

• Для возврата к предыдущему экрану, нажмите RETURN.
- Отключайте питание перед отсоединением запоминающего устройства USB.

Вы можете выполнить следующие операции. Обратите внимание, что в зависимости от текущей воспроизводимой категории некоторые кнопки будут недоступны для управления.

Кнопка	Функции
▶ PLAY	Отменяет паузу воспроизведения.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
I◀◀ PREV	Нажмите, чтобы выполнить переход к предыдущим файлам.
▶▶I NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
SHUFFLE	Тсущие выбранные дорожки воспроизводятся в случайном порядке (воспроизведение в случайном порядке).

Кнопка Функции

REPEAT

Текущие выбранные дорожки воспроизводятся повторно.*

* Последовательно нажимайте для переключения между опциями повторного воспроизведения. Опция ‘💡’ повторно воспроизводит текущий воспроизводимый файл. Опция ‘💡’ повторно воспроизводит все файлы.

Когда не идет воспроизведение с запоминающего устройства USB, если в течение 30 минут и дольше не выполняется никаких операций, питание автоматически отключается. ^1

При воспроизведении аудиофайлов на главном дисплее отображается следующий экран. Обратите внимание на то, что некоторые типы файлов могут не отображаться.

1 Только когда Power Save mode выбрано в Auto mode select (стр. 27).

Глава 8:

Интернет-радио

Прослушивание интернет-радио

Подключение к локальной сети LAN

Подсоедините к сети через интерфейс LAN.

Подробнее о подсоединениях см. Подключение к сети через интерфейс LAN на стр. 7.

Прослушивание интернет-радио впервые

При прослушивании интернет-радио впервые следуйте следующим инструкциям, чтобы выполнить настройку на желаемую радиостанцию.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать Internet Radio в качестве входного источника. На главном дисплее отобразится Internet Radio.

2 С помощью ↑/↓ выберите Find Net Radio, затем нажмите ENTER.

3 С помощью ↑/↓ выберите станцию, затем нажмите ENTER.

Настройка на радиостанцию

1 Нажмите FUNCTION ▲/▼, чтобы выбрать Internet Radio в качестве входного источника.

- На главном дисплее отобразится информация для радиостанции, которая была выбрана последней.

2 Нажмите MENU, чтобы отобразить экран меню интернет-радио.

3 С помощью ↑/↓ выберите Find Net Radio или Favorites, а затем нажмите ENTER.

• Выберите Find Net Radio, если вы хотите выполнить настройку на радиостанцию, не внесенную в список избранного Favorites.
• Выберите Favorites, если вы хотите выполнить настройку на радиостанцию, уже внесенную в список избранного Favorites.
• Чтобы добавить станции в список избранного Favorites, см. Добавление радиостанций в список избранного Favorites на стр. 22.

4 С помощью ↑/↓ выберите станцию, затем нажмите ENTER.

- Если вы выберите Find Net Radio, вы также сможете выбрать доступные радиостанции из меню интернетрадио.

Добавление радиостанций в список избранного Favorites

1 Выполните настройку на радиостанцию из Find Net Radio.

• Следуйте инструкциям Настройка на радиостанцию на стр. 21.
• На главном дисплее отобразится информация о радиостанции.

2 Нажмите и удерживайте ENTER в течение нескольких секунд.

Удаление радиостанций из списка

1 Нажмите MENU, чтобы отобразить экран меню интернет-радио.
2 С помощью ↑/↓ выберите Favorites, затем нажмите ENTER.
3 С помощью ↑/↓ выберите радиостанцию, которую вы хотите удалить, затем нажмите ENTER.
4 С помощью ↑/↓ выберите Delete, затем нажмите ENTER.

Выберите ОК, чтобы подтвердить.

- Чтобы отменить удаление радиостанции, нажмите RETURN.

Дополнительные операции для интернет- радио

Регистрация вещательных станций, отсутствующих в списке vTuner, со специального сайта компании Pioneer

На данном устройстве можно зарегистрировать и воспроизводить вещательные станции, не включенные в список станций, распространяемый службой vTuner. Проверьте код доступа, требуемый для регистрации на данном аппарате, затем, пользуясь этим кодом, выполните вход на специальный сайт Pioneer, посвященный интернет-радио, и зарегистрируйте желаемые вещательные станции в папку Favorites. Сайт компании Pioneer, посвященный интернет-радио, находится по адресу:

http://www.radio-pioneer.com

1 Отобразите экран Find Net Radio.

Чтобы отобразить экран списка интернет-радио, выполните шаги с 1 по 3, описанные в Прослушивание интернет-радио впервые на стр. 21.

2 С помощью ↑/↓ выберите Help, а затем нажмите ENTER.

3 С помощью ↑/↓ выберите Get access code, а затем нажмите ENTER.

Отобразится код доступа, требуемый для регистрации на специальном сайте компании Pioneer, посвященном интернет-радио. Запишите этот адрес на памятку.

На экране справки Help можно проверить следующую информацию:

• Get access code – Отобразится код доступа, требуемый для регистрации на специальном сайте компании Pioneer, посвященном интернет-радио.
• Show Your WebID/PW – После регистрации на специальном сайте компании Pioneer, посвященном интернет-радио, отображается зарегистрированное имя и пароль.
• Reset Your WebID/PW – Служит для выполнения сброса всей информации, зарегистрированной на специальном сайте компании Pioneer, посвященном интернет-радио. При сбросе все зарегистрированные вещательные станции также очищаются. Если вы желаете прослушивать те же станции, после сброса выполните регистрацию повторно.

4 Войдите на специальный сайт компании Pioneer, посвященный интернет-радио, с компьютера и выполните процедуру регистрации.

Войдите на указанный выше сайти, пользуясь кодом доступа, указанным в шаге 3, выполните регистрацию пользователя, следуя инструкциям на экране.

5 Зарегистрируйте желаемые вещательные станции в качестве избранных, следуя инструкциям на экране компьютера.

Вы можете зарегистрировать как вещательные станции, отсутствующие в списке vTuner, так и станции, включенные в список vTuner. В этом случае они будут зарегистрированы на аппарате в качестве избранных вещательных станций и смогут воспроизводиться.

Глава 9: Музыкальный сервер

Данное устройство может воспроизводить аудиофайлы, хранящиеся на компьютерах или других компонентах в локальной сети Local Area Network (LAN).

Введение

Данное устройство позволяет прослушивать аудиофайлы или слушать интернет-радиостанции на компьютере или других компонентах, подключенных к данному устройству через интерфейс LAN. В данной главе описаны процедуры настройки и воспроизведения, необходимые для пользования данными функциями. Рекомендуется также обращаться к руководству по эксплуатации, прилагаемому к сетевому компоненту.

• Фото- и видеофайлы воспроизводиться не могут.

• С пом ощью Windows Media Player 11 или Windows Media Player 12 можно даже воспроизводить на данном устройстве аудиофайлы, защищенные авторскими правами.

О воспроизводимых сетевых устройствах DLNA

Данное устройство позволяет воспроизводить музыку на медиа-сервсрах, подключенных к той же локальной сети (LAN), что и устройство. Данное устройство позволяет воспроизводить файлы, хранящиеся на следующих устройствах:

• Компьютеры под управлением Microsoft Windows Vista или XP с установленным комполентом Windows Media Player 11
• Компьютеры под управлением Microsoft Windows 7 с установленным компонентом Windows Media Player 12
• Цифровые медиа-серверы, совместимые с DLNA (на компьютерах или других компонентах)

Файлы, хранящиеся на компьютерах или цифровом медиа- сервере DMS, как это описано выше, могут воспроизводиться по команде с внешнего цифрового медиа-контроллера DMC. Устройства, воспроизведение файлов с которых управляется с помощью DMC, называются цифровыми медиа-рендерерами DMR. Данное устройство поддерживает функцию DMR. В режиме DMR такие операции, как воспроизведение и остановка воспроизведения файлов, могут выполняться с внешнего контроллера. Также может выполняться управление уровнем громкости и приглушением звука. Режим DMR отменяется, если во время работы в режиме DMR выполняются операции с пультом дистанционного управления (кроме некоторых кнопок, включая VOLUME +/-, MUTE и DISP OFF).

- В зависимости от используемого внешнего контроллера воспроизведение может прерываться при регулировке уровня громкости звука с помощью контроллера. В этом случае выполняйте регулировку уровня громкости звука на основном устройстве или с помощью пульта дистанционного управления.

Использование AirPlay на iPod touch, iPhone, iPad и iTunes

Данное устройство поддерживает аудиопотоки AirPlay с iPod touch (2, 3 и 4 поколения), iPhone 4, iPhone 3GS, iPad с iOS 4.2 или более поздней версии и iTunes 10.1 (Mac и PC) или более поздней версии.

Чтобы использовать AirPlay, выберите ваше устройство на iPod touch, iPhone, iPad или в iTunes и запустите воспроизведение. ^1

Вход на устройство автоматически переключается, когда используется AirPlay.

В режиме AirPlay могут выполняться следующие операции:

• Регулировка уровня громкости даншого устройства с iPod touch, iPhone, iPad или из iTunes.
• Пауза/возобновление воспроизведения, переход к следующей/предыдущей дорожке, смешанное (в произвольном порядке)/повторное воспроизведение с пульта дистанционного управления даншого устройства.
• Отображение информации о текущей воспроизводимой дорожке на главном дисплее устройства, включая имя исполнителя, произведения/альбома и обложку альбома. ^2

Совет

• Для использования AirPlay требуется наличие сетевой среды.
• Название устройства, отображаемое в пользовательском интерфейсе AirPlay на iPod touch, iPhone, iPad и iTunes можно изменить с помощью Friendly Name из Network Setting.
• Функция AirPlay, которой оснащено данное устройство, было разработано и протестировано на версиях программного обеспечения для iPod touch, iPhone, iPad и версиях программного обеспечения для iTunes, указанных на веб-сайте компании Pioneer. Функция AirPlay может быть несовместима с другими версиями программного обеспечения iPod touch, iPhone, iPad или iTunes, отличными от указанных на веб-сайте компании Pioneer.

О функции DHCP-сервера

Для воспроизведения аудиофайлов, хранящихся на компонентах в сети, требуется включить функцию DHCP-сервера маршрутизатора.

Примечание

1 За более подробной информацией обращайтесь на всб-сайт компании Apple (http://www.apple.com).
2 Может не отображаться другая информация, кроме названия произведения.

В случае если на маршрутизаторе отсутствует встроенная функция DHCP-сервера, необходимо настроить сеть вручную. В противном случае воспроизведение аудиофайлов, хранящихся на компонентах в сети, или прослушивание интернет-радиостанций невозможно. Подробнее об этом см. Network setting (Haстройка семи) на стр. 29.

Авторизация данного устройства

Чтобы сделать воспроизведение на данном устройстве возможным, необходимо выполнить его авторизацию. Авторизация устройства выполняется автоматически, когда оно подсоединяется к компьютеру через сеть. Если этого не происходит, пожалуйста, выполните авторизацию данного устройства на компьютере вручную. Метод авторизации (или разрешения) для доступа отличается в зависимости от типа сервера, подключенного в данный момент. Подробнее об авторизации данного устройства см. руководство по эксплуатации сервера.

Воспроизведение аудиофайлов, хранящихся на компьютерах или других компонентах

Подключение к локальной сети LAN

Перед использованием этой функции подсоедините компьютер или другие компоненты к сети через интерфейс LAN.

Подробнее о подсоединениях см. стр. 7.

Воспроизведение с помощью музыкального сервера

ВАЖНО

• Вы не сможете получить доступ к компьютеру в сети, пока вы подключены к домену, задапному в сетевой среде Windows. Вместо входа в домен войдите в систему локального компьютера.
• В некоторых случаях истекшее время воспроизведения может отображаться неправильно.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать музыкальный сервер.

Все доступные серверы отобразятся на главном дисплее.

- Если нет доступных для воспроизведения серверов, отобразится "Empty".

2 С помощью ↑/↓ выберите сервер, на котором хранится желаемый файл, затем нажмите ENTER.

Папки/файлы, хранящиеся на сервере, автоматически отобразятся на главном дисплее.

3 С помощью ↑/↓ выберите файл, который вы хотите воспроизвести, затем нажмите ENTER.

Начнется воспроизведение.

• Если файл, который вы хотите воспроизвести, находится в папке, сначала выберите папку.
• При пажатии RETURN во время воспроизведения, отобразится предыдущий экран (папки/файлы).

Вы можете выполнить следующие операции. Обратите внимание, что в зависимости от текущей воспроизводимой категории некоторые кнопки будут недоступны для управления.

Кнопка Функции
▶ PLAY	Отменяет паузу воспроизведения.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
I◀◀ PREV	Нажмите, чтобы выполнить переход к предыдущему файлу.
▶▶I NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
SHUFFLE	Текущие выбранные дорожки воспроизводятся в случайном порядке (воспроизведение в случайном порядке).
REPEAT	Текущие выбранные дорожки воспроизводятся повторно.*

* Последовательно нажимайте для переключения между опциями повторного воспроизведения. Опция ‘💡’ повторно воспроизводит текущий воспроизводимый файл. Опция ‘💡’ повторно воспроизводит все файлы.

Глава 10:

Использование тюнера

Прослушивание радиопрограмм в FM-диапазоне

Тюнер может принимать вещание в диапазоне FM и может сохранять любимые радиостанции.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена настройка.

2 Выполните настройку на радиостанцию.

Когда тюпер принимает вещание в диапазоне FM, индикатор TUNE горит.

Это можно сделать двумя способами:

Автоматическая настройка — Чтобы выполнить поиск радиостанций, пажмите и удерживайте в течение нескольких секунд TUNE +/- Устройство начнет поиск следующей станции и остановится, когда станция будет найдена. Повторите поиск для других станций.

Ручная настройка — Чтобы изменять частоту пошагово, нажимайте TUNE +/-

Сохранение радиостанций

Вы можете сохранить до 9 запрограммированных станций для удобного доступа к вашим избранным станциям, чтобы каждый раз не выполнять настройку на них вручную.¹

• Ручное сохранение запрограммированных радиостанций

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена настройка.

2 Выполните настройку на радиостанцию.

3 Нажмите и удерживайте цифровую кнопку (от 1 до 9) в течение нескольких секунд.

Частота, на которую выполнена настройка, будет назначена выбранной цифровой кнопке. Предыдущая запрограммированная радиостанция будет перезаписана.

• Автоматическое сохранение запрограммированных радиостанций

1 Нажмите и удерживайте PRESET + в течение нескольких секунд.

Начнется автоматическая настройка.

• Частоты, на которые будет выполнена настройка, будут назначены кнопкам в их цифровой последовательности.
• Автоматическая настройка останавливается, когда заканчивается диапазон FM или когда достигнут предел в 9 запрограммированных станций.

Прослушивание запрограммированных радиостанций

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена настройка.

2 Нажмите цифровую кнопку (от 1 до 9), для которой назначена FM-радиостанция.

Совет

- Последовательно нажимая PRESET +/-, выберите запрограммированную станцию в цифровой последовательности.

Примечание

1 При сохранении новой частоты вещания на позиции станции, на которой уже содержится ранее сохраненная частота, предыдущая частота перезаписывается новой частотой.

Глава 11: Другие соединения

• Прежде чем выполнять или изменять соединения, выключайте питание и отсоединяйте кабель питания от сетевой розетки.
• Если гнездо для мипи-штекера AUX IN подсоединено к гнезду дополнительных наушников, уровень громкости данного устройства будет регулироваться в соответствии с уровнем громкости воспроизводящего компонента. Если после понижения уровня громкости данного устройства звук будет искажаться, попробуйте понизить уровень громкости на дополнительном воспроизводящем компоненте.

Подсоединение дополнительных компонентов

Подключите гнездо мини-разъема AUX IN на передней папели к дополнительному воспроизводящему компопенту.

- Данный метод может использоваться для воспроизведения музыки на данном устройстве с моделей iPod/iPhone, которые не поддерживают использование док-стапции iPod Dock.

Передняя папель даншого устройства

Прослушивание дополнительных компонентов

1 Нажмите FUNCTION ▲/▼, чтобы выбрать AUX.

• На главном дисплее отобразится AUX.

2 Запустите воспроизведение на дополнительном компоненте.

Глава 12:

Изменение настроек

Заводские настройки по умолчанию указаны курсивом.

1 Нажмите SET UP, чтобы отобразить экран Initial Setup.

2 С помощью ↑/↓ выберите элемент, затем нажмите ENTER.

3 Следуйте описаниям на главном дисплее, чтобы изменить настройку.

Настройки Функции
Timer Setting		Настройка таймера включения и времени, когда устройство будет включено.
Clock Setting	Clock Display(On/On (Standby)/Off)	Выберите On, чтобы отображать часы на дополнительном дисплее.Когда выбрано On (Standby), часы будут отображаться на дополнительном дисплее, даже если питание выключено (Off).
	Time Format(12H/24H)	Выберите 12-часовой (12H) или 24-часовой (24H) формат индикации времени.
	Clock Adjustment(Auto/Manual)	Выберите Auto, чтобы настроить часы автоматически.Выберите Manual, чтобы настроить часы вручную. О способе настройки часов см. стр. 28.
	Time ZoneПо умолчанию установленанастройка GMT ±0.	Выбор часового пояса вашей области. Часовой пояс можно настроить, только когда параметр Clock Adjustment установлен на Auto.Например, если вы находитесь на Гавайях (GMT -10:00), с помощью ↑/↓ выберите Гавайн и нажмите ENTER.
	Daylight Saving Time(On/Off)	Выбирайте On, когда действует летнее время. Часы будут переведены на один час вперед.
Display Setting(Level3/Level2/Level1)		Регулировка яркости дисплея.
Network Setting	Network Type(Wired/Wireless/Auto)	Выбор типа подключения к сети.Когда выбрано Auto, тип сети будет автоматически переключаться между Wired и Wireless. Оп будет зависеть среды при включении устройства.
	Network Configuration(Wired Setting/Wireless Setting)	Подробнсе о настройках см. стр. 29.
	WPS(PBC/PIN Input)	Настройки соединения WPS см. на стр. 31.
	Friendly Name	Можно изменить название данной системы, отображаемое на компьютере или другом устройстве,подключенном к сети.
Option Setting	BT PIN Select(0000'1234/8888)Используется для настройки PIN-кода дляBluetooth. (стр. 18)
	Volume Limit Setting(On/Off)Когда выбраноOn, уровень громкости можно настраивать в диапазоне от 0 до 30.Каждый раз при измелеши итой настройки уровень громкости переключается на 0.
	Internet Parental Lock(Change Password/Internet Parental Lock)Ограничение использования интернет-радио с помощью пароля. УстановитеInternet Parental Lockна On/Off.Вы можете задать пароль изChange Password(стр. 32).
	Auto mode select(Power Save mode/Demo Mode/Off)Когда выбранoPower Save mode, устройство будет автоматически переключаться в режим ожидания, если с ним в течение более 30 минут не осуществляется никаких операций.Когда выбранoDemo Mode, демонстрационный экран запускается, если в течение более 5 минут с устройством не осуществляется никаких операций.
	Language(English/Другие языки)Переключение языка рабочих сообщений, отображаемых на основном дисплее.Другие языки: французский, немецкий, нидерландский, итальянский, испанский, русский, японский
	Quick Start Mode(On/Off)Когда этот параметр настроен наOnна загрузку будет требоваться меньше времени. Кроме того включение автоматически произойдет при выполнении фукции AirPlay. Однако, обратите внимание, что когда параметрQuick Start Modeустановлен наOn, потребление электрического тока в режиме выключшного питания (режиме ожидания) будет приблизительно таким же, как требуемос при включенном питании. Также если кабель питания был отсоединен в то время, как параметрQuick Start Modeустановлен наOn, в следующий раз при повторном подсоединении штскера потребуется прогрев аппаратуры приблизительно в течение одной минуты, до того как она начнет отвечать. Подождите около одной минуты после повторного подсоединения кабеля, перед тем как нажать кнопкуSTANDBY/ON.
	Software UpdateИспользуется для обновления программного обеспечения устройства.
System Info	Используется для проверки подробной информации об устройстве.

Использование таймера

Настройка часов

Настройка часов перед использованием таймера. ^1

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Clock Setting → Clock Adjustment.

3 Выберите Auto или Manual.

Если вы выбрали Manual, переходите к шагу 4.

- Auto работает, только когда устройство подключено к сети. Подключите устройство к сети, если вы хотите использовать автоматическую настройку времени.

4 С помощью ↑/↓/←/→ или цифровых кнопок настройте часы, затем нажмите ENTER.

• Использование / перемещает позицию настройки (часы/минуты/секунды/АМ, РМ²).
• Использование ↑/↓ увеличивает или уменьшает значения.

- При нажатии RETURN отобразится предыдущий экран.

Настройка таймера включения ^3

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

Примечание

1 При отключении устройства от розетки питания (или в случае сбоя в сети питания) часы требуется настраивать снова.
2 Индикаторы "АМ" и "РМ" отображаются, только когда параметр Time Format установлен на режим 12H.
3 Вы можете настроить таймер, когда устройство находится в режимах iPod, FM, Internet Radio или Aux.

Изменение настроек

2 Выберите Timer Setting.

Отобразится экран Timer Setting.

3 С помощью ↑/↓/←/→ или цифровых кнопок настройте часы, затем нажмите ENTER.

Загорится индикатор TIMER, и таймер включения будет задан.

• Использование / перемещает позицию настройки (часы/минуты/АМ, PM ^1 ).
• Использование ↑/↓ увеличиваст или уменьшаст значения.

• При нажатии RETURN отобразится предыдущий экран.
• Таймер включения включит входной источник на уровне громкости, выбрапном при пастройке таймера.

Включение/выключение таймера включения ^2

1 Нажмите ⏻, чтобы включить таймер.

Загорится индикатор TIMER.

- Чтобы выключить таймер, пажмите ⏻ , когда таймер включен.

Использование таймера включения

1 Установите таймер включения на включение.

2 Нажмите STANDBY/ON, чтобы выключить питание.

3 При наступлении времени включения данное устройство автоматически включится и начнет воспроизведение на выбранной функции входа.

Если с устройством не совершается никаких операций в течение 60 минут или дольше после начала воспроизведения по таймеру включения, питание автоматически выключается (режим ожидания).

Использование таймера отключения

Таймер отключения отключает устройство через заданный период времени, позволяя спокойно засыпать, не беспокоясь о необходимости выключения устройства.

1 Нажмите SLEEP несколько раз, чтобы выбрать время отключения.

Выберите между значениями в минутах 5 min, 15 min, 30 min, 60 min, 90 min или Off (Выкл). ^3

Network setting (Настройка сети)

Если к данному устройству подключен широкополосный маршрутизатор (со встроенной функцией DHCP-сервера), вы можете просто включить функцию DHCP-сервера, без необходимости в ручной настройке сети. Если к данному устройству подключен широкополосный маршрутизатор, не оснащенный функцией DHCP-сервера, его необходимо настроить, как это описано ниже. Перед выполнением настройки сети проконсультируйтесь относительно требуемых настроек с провайдером интерпет-услуг (ISP) или администратором сети.

Рекомендуется также обращаться к руководству по эксплуатации, прилагаемому к сетевому компоненту.

- Любые изменения в настройках широкополосного маршрутизатора, не оснащенного функцией DHCP-сервера, необходимо отражать в сетевых пастройках устройства.

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Network Setting → Network Configuration.

3 С помощью ↑/↓ выберите Wired Setting или Wireless Setting, затем нажмите ENTER.

Следующие шаги описаны отдельно для Wired Setting и Wireless Setting. Следуйте инструкциям для соответствующего типа сети.

Примечание

1 Индикаторы "АМ" и "РМ" отображаются, только когда параметр Time Format установлен на режим 12H.
2 Перед включением таймера необходимо выполнить настройку Timer Setting.
3 Таймер отключения можно установить нажатием SLEEP во время отображения оставшегося времени.

Wired Setting (Настройка проводной сети)

1 С помощью ↑/↓ выберите DHCP Off, затем нажмите ENTER.

Отобразится экран настройки IP-адреса.

2 С помощью ↑/↓/←/→ или цифровых кнопок настройте цифры, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение значений.

Static IP Address (Статический IP-адрес)

Вводимый IP-адрес должен быть определен в пределах следующих диапазонов. Если IP-адрес определен вне следующих диапазонов, вы не сможете воспроизводить аудиофайлы, хранящиеся на компонентах в сети, или прослушивать интернет-радиостанции.

Класс А: от 10.0.0.1 до 10.255.255.254 / Класс В: от 172.16.0.1 до 172.31.255.254 / Класс С: от 192.168.0.1 до 192.168.255.254

Subnet Mask (Macka подсети)

Если xDSL модем или термипальный адаптер подключены напрямую к данному устройству, введите маску подсети, указанную в документации провайдера интернет-услуг. В большинстве случаев вводится 255.255.255.0.

Gateway Address (Адрес шлюза)

Если к дапному устройству подключен плюз (маршрутизатор), введите соответствующий IP-адрес.

Preferred DNS/Alternate DNS (Предпочтаемый DNS/Альтернативный DNS)

Если в документации, предоставленной провайдером интернет-услуг, указан только один адрес DNS-сервера, введите Preferred DNS. В случае если имеется более двух адресов DNS-серверов, введите Alternate DNS в поле для второго адреса DNS-сервера.

Proxy Setup (Настройка прокси-сервера)

Выберите Use Proxy Server, если данное устройство подключается к Интернету через прокси-сервер. Введите IP-адрес прокси-сервера в поле Proxy Server Address. Также, введите номер порта прокси-сервера в поле 'Proxy Port'.

Wireless Setting (Настройка беспроводной сети)

1 С помощью ↑/↓ выберите Manual, затем нажмите ENTER.

Совет

- Чтобы выбрать Auto, выберите имя сети, к которой вы хотите выполнить подключение, и следуйте инструкциям с шага 4.

2 С помощью ↑/↓/←/→ введите SSID, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
- CLEAR: Удаление символов по одному.

3 С помощью ↑/↓ выберите тип защиты, затем нажмите ENTER.

• Если вы выбрали None. → Шаг 5

4 С помощью ↑/↓/←/→ введите Pass Phrase или WEP Key.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
• CLEAR: Удаление символов по одному.

5 С помощью ↑/↓ выберите DHCP OFF, затем нажмите ENTER.

Отобразится экран настройки IP-адреса.

6 С помощью ↑/↓/←/→ или цифровых кнопок настройте цифры, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение значений.
• CLEAR: Удаление символов по одному.
- Приведенные ниже элементы являются настраиваемыми. Подробнее о настраиваемых элементах см. шаг 2 в разделе Wired Setting (Настройка проводной семи) на стр. 30.

Static IP Address (Статический IP-адрес)

Subnet Mask (Maska подсети)

Gateway Address (Адрес шлюза)

Preferred DNS/Alternate DNS (Предпочтаемый DNS/Альтернативный DNS)

Proxy Setup (Настройка прокси-сервера)

Настройка соединения WPS

WPS представляет собой сокращение от Wi-Fi Protected Setup (безопасная настройка беспроводной сети). Это стандарт, установленный отраслевой группой Wi-Fi Alliance, для функции, позволяющей простыми операциями выполнять настройки, связанные с установлением соединений между устройствами беспроводной локальной сети, совместимыми с WPS, и шифрованием данных.

Данное устройство поддерживает конфигурацию нажатием кнопок и конфигурацию путем вода PIN-кода.

ВАЖНО

- Для того чтобы использовать соединение WPS, параметр Network Type необходимо установить на Wireless или Auto. Чтобы изменить тип сети, см. стр. 27.

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Network Setting → WPS.

3 С помощью ↑/↓ выберите PBC (Конфигурация нажатием кнопок) или PIN Input (Ввод PIN-кода), затем нажмите ENTER.

• PBC (Конфигурация нажатием кнопок) Пастройки соединения выполняются автоматически простым пажатием кнопок WPS на устройствах беспроводной локально сети, совместимых с WPS. Следуйте инструкциям на главном экране. Это самый простой способ выполнения настроек, он возможен, когда устройства беспроводной локальной сети, совместимые с WPS, оснащены кнопкой WPS.
  • PIN Input (ввод PIN-кода) Настройки соединения выполняются путем ввода 8-значного PIN-кода, отображаемого на главном дисплее, для выбранной точки доступа. Следуйте инструкциям, приведенным в разделе «Соединение с помощью конфигурации путем ввода PIN-кода» справа.

Соединение путем ввода PIN-кода (PIN Input)

1 Нажмите SET UP и выберите Network Setting → WPS → PIN Input, затем нажмите ENTER.
2 С помощью ↑/↓ выберите точку доступа, к которой вы хотите выполнить подключение, затем нажмите ENTER.

3 Проверьте PIN-код данного устройства, затем нажмите ENTER.

PIN-код данного устройства отобразится на главном дисплее.

Вы должны проверить данный PIN-код для подключения к сети.

4 В течение 2 минут после закрытия сообщения о PIN-коде введите PIN-код для точки доступа, выбранной в шаге 2.

- Метод ввода РІН-кода отличается в зависимости от используемого устройства локальной сети. За подробной информацией обращайтесь к инструкциям по эксплуатации к используемому устройству локальной сети.

Friendly Name

1 Нажмите SET UP.

2 Выберите Network Setting → Friendly Name.

3 С помощью ↑/↓/←/→ введите Friendly Name, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
• CLEAR: Удаление символов по одному.

Настройка родительского контроля

Вы можете ограничить доступ к интернет-радио для детей. Когда параметр Internet Parental Lock установлен на On, вы не сможете прослушивать интернет-радио без ввода пароля. ^1

Включение/выключение родительского контроля

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Option Setting → Internet Parental Lock → Internet Parental Lock.

3 С помощью ↑/↓/←/→ или цифровых кнопок введите пароль, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение цифр.
- CLEAR: Удаление символов по одному.
- Заводская настройка по умолчанию: "0000".

4 С помощью ↑/↓ выберите On или Off, а затем нажмите ENTER.

Изменение пароля

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.
2 Выберите Option Setting → Internet Parental Lock → Change Password.
3 С помощью ↑/↓/←/→ или цифровых кнопок введите текущий пароль, затем нажмите ENTER.
4 С помощью ↑/↓/←/→ или цифровых кнопок введите новый пароль, затем нажмите ENTER.

- При нажатии RETURN отобразится предыдущий экран.

Обновление программного обеспечения

Используйте эту процедуру для обновления программного обеспечения устройства. Вы можете выполнить обновление программного обеспечения через запоминающее устройство USB.

Обновление через запоминающее устройство USB посредством загрузки файла обновления с компьютера, считывание этого файла на запоминающее устройство USB, последующим подключением запоминающего устройства USB к порту USB на передней панели устройства.

- Если файл обновления предлагается на веб-сайте компании Pioneer, загрузите его на ваш компьютер. При загрузке файла обновления с веб-сайта компании Pioneer на ваш компьютер этот файл будет в формате ZIP. Разархивируйте файл ZIP, перед тем как сохранить его на запоминающее устройство USB. Если на запоминающем устройстве USB имеются какие-либо старые загруженные файлы или загруженные файлы для других моделей, удалите их.

ВАЖНО

• НЕ отсоединя йте шнур питания во время выполнения обновления.
• Во время выполнения обновления через запоминающее устройство USB не отсоединяйте запоминающее устройство USB.

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

Примечание

1 Автоматическая настройка часов по сети будет продолжать работать, даже когда параметр Internet Parental Lock установлен на On.

Изменение настроек

2 Выберите Option Setting → Software Update → Start, затем нажмите ENTER.

3 Чтобы выполнить обновление, выберите ОК.

Отобразится экран обновления и начнется установка обповления.

- После завершения установки обновления питание устройства автоматически отключится.

Сообщения при обновлении программного обеспечения

Сообщения о состоянии Описание

File Not Found.	На запоминающем устройстве USB пе обнаружен файл обновления. Сохраните файл в корневой директории запоминающего устройства USB.
Data format error.	Попробуйте отсоединить, а затем снова подсоединить запоминающее устройство USB или снова сохранить файл обновления. Если ошибка все еще будет возникать, попробуйте воспользоваться другим запоминающим устройством USB.
Update failed.	Обратитесь в авторизованший сервисный центр.

Настройки звука

Использование функций Virtual Surround/Sound Retriever

Вы можете добавить к аудиоисточникам захватывающие эффекты.

1 Нажмите SOUND, чтобы выбрать Virtual Surround или Sound Retriever.
2 С помощью ↑/↓ выберите On или Off, а затем нажмите ENTER.

О функции Sound Retriever

Эта функция компенсирует аудиоданные, потерянные во время сжатия в МРЗ или файловые форматы других типов, позволяя пользователям насладиться качеством звучания, близким к параметрам оригинального сигнала.

Регулировка низкого и высокого диапазона частот

Используйте кнопки регулировки высоких и низких частот для настройки общей тональности.

1 Нажмите SOUND, чтобы выбрать Bass или Treble.
2 С помощью ←/→ настройте низкие или высокие частоты и нажмите ENTER.

Вы можете настраивать низкочастотные и высокочастотные звуки в диапазоне от -5 до +5 (одипнадцать шагов).

Сброс настроек системы

Выполните эту процедуру для сброса настроек системы на значения по умолчанию, установленные на заводе.

ВАЖНО

• Перед выполнением операции отсоедините все компоненты, подключенные к данному устройству.

1 Нажмите STANDBY/ON.

Устройство включится.

2 Нажмите и удерживайте ■ и ⓍSTANDBY/ON на верхней панели в течение трех секунд.

Устройство отключится (в режим ожидания).

Все настройки будут сброшены на их значения по умолчанию, установленные на заводе, в следующий раз, когда устройство будет включено.

Глава 13:

Дополнительная информация

Поиск и устранение неполадок

Зачастую неверные действия ошибочно принимаются за неполадки или неисправности. Если вам кажется, что этот компонент неисправен, пожалуйста, сначала ознакомьтесь с приведенными ниже пояснениями. Иногда проблема может быть связана с другим компонентом. Проверьте другие компоненты и используемые электрические приборы. Если неполадку не удается устранить даже после ознакомления с приведенными ниже рекомендациями, то обратитесь в ближайший авторизованный сервисный центр Pioneer или к вашему дилеру для выполнения ремонта.

- Если устройство перестает нормально работать из-за внешнего воздействия, например из-за разрядов статического электричества, то отсоедините сетевую вилку от розетки, а затем подсоедините ее снова — это поможет вернуть нормальные рабочие условия.

Общие проблемы

Проблема Проверьте Решение
Заданные настройки были очищены.	Шпур питания был принудительно отсоединен при включенном питании устройства?	Обязательно нажмите STANDBY/ON на верхней панели устройства или нажмите STANDBY/ON на пульте дистанционшого управления и подождите, пока не отключится индикатор POWER ON на передней панели.
Разница в уровне громкости при воспроизведении MP3, WMA, iPod/iPhone и тюнера.	Это не является неисправностью устройства.	Уровень громкости может звучать по-разному в зависимости от входного источника и формата записи.
Невозможно управлять данным устройством с помощью пульта дистанционного управления.	Управление ведется на большом расстоянии?	Управляйте на расстоянии в пределах 7 м, 30° от датчика дистанционного управления на передней панели (стр. 5).
	На датчик дистанционного управления попадают прямые солнечные лучи или сильный искусственный свет от флуоресцентной лампы и т. п.?	Сигналы дистанционного управления могут не приниматься надлежащим образом, если на датчик дистанционного управления попадают прямые солнечные лучи или сильный искусственный свет от флуоресцентной лампы и т. п.
	Разрядились багарейки?	Замените батарейки (стр. 5).
Картинка вытянута, или невозможно переключить формат изображения на телевизоре.	Формат изображения на подключенном телевизоре настроен надлежащим образом?	Обращайтесь к инструкциям по эксплуатации телевизора и правильно настройте формат изображения на телевизоре.
Автоматически отключается питание устройства, или автоматически запускается демонстрационный экран.	Параметр Auto mode select установлен на Power Save mode или Demo Mode?	Измените настройку параметра Auto mode select на Off (стр. 28).

Когда подключено устройство iPod/iPhone

Проблема Проверьте Решение
Не работает управление iPod/iPhone.	Убедитесь в правильности подсоединении iPod/iPhone (см. Подключение iPod/iPhone на стр. 14).Также попробуйте отсоединить, а затем повторно подсоединить iPod/iPhone.Если iPod/iPhone «завис», попробуйте выполнить сброс настроек iPod/iPhone и переподсоедините его к устройству.

Когда подключено запоминающее устройство USB

Проблема Проверьте Решение
Запоминающее устройство USB не распозняется.	Запоминающее устройство USB подключено падлежащим образом?	Надежно подключите устройство (вставьте до упора).
	Запоминающее устройство USB подключено через концентратор USB?	Данное устройство не поддерживает концентраторы USB. Подсоедините запоминающее устройство USB напрямую.
	Это не является неисправностью устройства.	Отключите питание, затем снова включите его.
		Некоторые запоминающие устройства USB могут не распознаваться надлежащим образом.
		Данное устройство поддерживает только запоминающие устройства USB большой емкости.
		Поддерживаются только файловые системы FAT16 и FAT32. Другие файловые системы (например, FAT, NTFS и др.) не поддерживаются.
		Данное устройство не поддерживает использование внешних жестких дисков.
Имена папок или файлов не отображаются в алфавитном порядке.	Это не является неисправностью устройства.	Порядок отображения имен папок и файлов зависит от порядка записи папок или файлов на запоминающее устройство USB.
На распознавание запоминающего устройства USB уходит много времени.	Какова емкость запоминающего устройства USB?	При подключении запоминающих устройств USB большой емкости, для загрузки данных может потребоваться некоторое время (это может занять несколько минут).
На запоминающее устройство USB не подается питание.	На дисплее передней панели отображается ошибка? При слишком высоком энергопотреблении питание не подастся.	Отключите питание, затем снова включите его.
		Отключите питание, затем отсоедините и снова подключите запоминающее устройство USB.
		Нажмите FUNCTION ▲/▼, чтобы переключить в другой режим, затем снова переключите в режим USB. (Когда вход снова переключен на USB.)

Сеть

Проблема Проверьте Решение
Не удается войти в сеть.	Кабель LAN ненадежно подсоединен.	Надежно подсоедините кабель LAN (стр. 7).
	Не включен маршрутизатор.	Включите маршрутизатор.
Не удается войти в сеть с помощью WPS.	Для параметраNetwork Typeустановлено значение Wired.	ПараметрNetwork Typeнеобходимо установить наWirelessилиAutoдля использования соединения WPS. Чтобы изменить тип сети, см. стр. 27.
Не удается получить доступ к подключенному через сеть компоненту или компьютеру.	На подключенном компоненте в дашный момент установлены программные средства защиты дашных для Интернет.	В некоторых случаях компонент с установленными на нем программными средствами защиты дашных для Интернета может быть недоступен.
	Включился аудиокомпонент в сети, который был отключен.	Включите аудиокомпонент в сети, перед тем как включить данный аппарат.
	Компонент, подключенный к сети, неправильно установлен.	Если авторизация клиента выполняется автоматически, требуется снова ввести соответствующую информацию. Проверьте, не установлено ли состояние соединения на “Do not authorize” («Не выполнять авторизацию»).
	На компоненте, подключенном к сети, пет воспроизводимых аудиофайлов.	Проверьте аудиофайлы, храняшиеся на подключенном к сети компоненте.
Воспроизведение не начинается.	Компонент в настоящий момент отсоединен от данного устройства или источника питания.	Проверьте правильность подключения компонента к данному устройству или источнику питания.
Компьютер или интерпетрадио не работает должным образом.	Неправильно задап соответствующий IP-адрес.	Включите встроенную функцию DHCP-сервера па маршрутизаторе или настройте сеть вручную в соответствии с используемой сетевой средой (стр. 29).
	Выполняется автоматическая конфигурация IP-адреса.	Процесс автоматической конфигурации запимает некоторое время. Пожалуйста, подождите.
Не удается воспроизвести файлы, хранящиеся на компонентах в сети, например на компьютере.	В настоящий момент на компьютере не установлен компонент Windows Media Player 11 или Windows Media Player 12.	Установите Windows Media Player 11 или Windows Media Player 12 на компьютер (стр. 23).
	Аудиофайлы были записаны в форматах, отличных от MP3, WAV (только LPCM), MPEG-4 AAC, FLAC и WMA.	Воспроизводите аудиофайлы, записанные в форматах MP3, WAV (только LPCM), MPEG-4 AAC, FLAC или WMA. Обратите внимание, что некоторые аудиофайлы, записанные в этих форматах, могут не воспроизводиться на данном устройстве.
	Аудиофайлы, записанные в форматах MPEG-4 AAC или FLAC, воспроизводятся через Windows Media Player 11 или Windows Media Player 12.	Аудиофайлы, записанные в форматах MPEG-4 AAC или FLAC, не могут воспроизводиться через Windows Media Player 11 или Windows Media Player 12. Обращайтесь к руководству по эксплуатации, прилагаемому к серверу.
	Неправильно работает компонент, подключенный к сети.	Проверьте, не влияют ли на компонент какие-либо особые условия или не находится ли он в снящем режиме. При необходимости попробуйте перезапустить компонент.
	Компонент, подключенный к сети, не разрешает совместное использование файлов.	Попробуйте изменить настройки для подключенного к сети компонента.
	Удалена или повреждена напка, хранившаяся на компоненте, подключенном к сети.	Проверьте напку, хранишуюся на подключенном к сети компоненте.
	Сетевые соединения могут быть ограничены из-за сетевых настроек, настроек безопасности компьютера и т. п.	Проверьте сетевые настройки, настройки безопасности компьютера и т. п.
Не удается получить доступ к Windows Media Player 11 или Windows Media Player 12.	В случае с Windows Media Player 11: В настоящий момент вы подключены к домену через компьютер под управлением Windows XP или Windows Vista. В случае с Windows Media Player 12: В настоящий момент вы подключены к домену через компьютер под управлением Windows 7.	Вместо входа в домен, войдите в систему локального компьютера (стр. 24).

Дополнительная информация

Проблема Проверьте Решение
Внезапная остановка или нарушение воспроизведения аудиоматериала.	Текущий воспроизводимый аудиофайл не был записан в формате, поддерживаемом для воспроизведения на дашом устройстве.	Проверьте, записан ли аудиофайл в формате, поддерживаемом данным устройством.Проверьте, не повреждена или не испорчена ли папка.В пекоторых случаях дашное устройство не может воспроизводить или отображать даже аудиофайлы, указанные как поддерживаемые для воспроизведения (стр. 39).
	Кабель LAN в настоящий момент отсоединен.	Подсоедините кабель LAN надлежащим образом (стр. 7).
	Сеть перегружела интепсивным потоком данных с активным доступом через пее в Интернет.	Для доступа к компопентам в сети используйте 100BASE-TX.
	В режиме DMR в зависимости от используемого внешнего контроллера воспроизведение может прерываться при регулировке уровня громкости звука с помощью контроллера.	В этом случае выполняйте регулировку уровня громкости звука на основном устройстве или с помощью пульта дистанционного управления.
	В одной и той же сети имеется соединение, маршрутизируемое через беспроводную LAN.	Может наблюдаться нехватка полосы пропускания на полосе 2,4 ГГц, используемом беспроводной LAN. Сделайте так, чтобы соединения в локальной сети не маршрутизировались через беспроводную LAN.
		Устанавливайте вдали от любых устройств, излучающих электромагнитные волны на полосе 2,4 ГГц (микроволновые печи, игровые приставки и т. д.). Если это не решит проблему, прекратите использование других устройств, излучающих электромагнитные волны.
Не удается прослушивать интернет-радиостанции.	В настоящий момент работают настройки брандмауэра.	Проверьте настройки брандмауэра для компонентов в сети.
	В настоящий момент соединение с Интернет прервано.	Проверьте настройки соединения для компонентов в сети и, при необходимости, обратитесь к провайдеру сетевых услуг (стр. 7).
	Трансляция программ интернет-радиостанции приостановлена или прервана.	Некоторые интернет-радиостанции в списке интернет-радиостанций для данного устройства (стр. 41) могут иногда быть недоступны для прослушивания.

Беспроводная LAN

Проблема Проверьте Решение
Не удается получить доступ в сеть через беспроводную LAN.	Параметр Network Type установлен на Auto, и кабель LAN подсоединен к устройству?	Переключите параметр Network Type на Wireless или отсоедините кабель LAN от устройства, а затем перезагрузите устройство.Если параметр Network Type установлен на Auto и кабель LAN подсоединен к устройству, то устройство распознает тип сети Network Type как Wired.
	Дашное устройство и базовое устройство (маршрутизатор беспроводной LAN и т. п.) расположены слишком далеко друг от друга, или между ними имеется препятствие.	Улучшите среду беспроводной LAN путем перемещения даншого устройства и базового устройства ближе друг к другу и т. д.
	Вблизи среды беспроводной LAN имеется микроволновая печь или другое устройство, генерирующей электромагнитные волпы.	Используйте систему в месте, удаленном от микроволновых печей или других устройств, генерирующих электромагнитные волпы.
		По возможности избегайте использования устройств, генерирующих электромагнитные волпы, во время использования беспроводной LAN.
	Несколько беспроводных устройств подсоединено к маршрутизатору беспроводной LAN.	При подключении нескольких беспроводных устройств необходимо изменить их IP-адреса.
	Невозможно установить соединения по беспроводной LAN между данным устройством и базовым устройством (маршрутизатор беспроводной LAN и т. п.).	Для установки соединений по беспроводной LAN необходимо выполнять пастройку устройства. См. раздел Подключение с помощью беспроводной локальной сети (LAN) на стр 7.
	Настройки IP-адреса устройства не соответствуют пастройкам маршрутизатора беспроводной LAN и т. п.	Проверьте настройки IP-адреса данного устройства (включая пастройку DHCP).Если настройка DHCP включена, выключите питание устройства, затем снова включите питание.Убедитесь в том, что IP-адреса устройства соответствуют настройкам маршрутизатора беспроводной LAN и т. п.Если настройка DHCP выключена, установите IP-адрес, соответствующий сети базового устройства (маршрутизатор беспроводной LAN и т. п.).Например, если IP-адрес беспроводной LAN “192.168.1.1”, установите IP-адрес на “192.168.1.XXX” (*1), маску подсети на “255.255.255.0”, шлюз и DNS на “192.168.1.1”.(*1) Установите “XXX” в “192.168.1.XXX” на номер в диапазоне от 2 до 248, который не назначен другим устройствам.
	Точка доступа настроена на сокрытие SSID.	В этом случае SSID может не отображаться на экране списка точек доступа. Если нет, то установите SSID и т. д., выполняя настройки беспроводной LAN на даншом устройстве вручную.
	Настройки безопасности точки доступа используют аутептификацию с помощью кодового ключа WEP длиной 152 бит или общего ключа.	Данное устройство не поддерживает аутентификацию с помощью кодового ключа WEP длиной 152 бит или общего ключа.

Воспроизводимые форматы файлов

Данное устройство поддерживает следующие форматы файлов. Обратите внимание, что некоторые форматы файлов недоступны для воспроизведения, хотя они указаны в списке воспроизводимых форматов файлов. Также, совместимость форматов файлов отличается в зависимости от типа сервера. Для подтверждения совместимости форматов файлов, поддерживаемых сервером, проверьте сервер.

• При попытке воспроизвести файлы в неподдерживаемых форматах звук может прерываться или сопровождаться шумом. В подобных случаях убедитесь в том, что формат файла совместим с данным устройством.
• Условия связи с Интернетом может сказываться на воспроизведении интернет-радио, и в этом случае воспроизведение может оказаться невозможным даже для приведенных в списке форматов файлов.

Категория	Расширение	Поток
MP3<*1>	.mp3	MPEG-1/2Audio Layer-3	Частотадискретизации	8 кГц – 48 кГц
			Скоростьквантования	16 бит
			Каналы 2 кан.
			Битоваяскорость	8 кбит/с –320 кбит/с
			VBR/CBR	Поддерживается/Поддерживается
LPCM	—<*2>	LPCM	Частотадискретизации	8 кГц – 48 кГц
			Скоростьквантования	16 бит
			Каналы 2 кан.
WAV.wavLPCM			Частотадискретизации	8 кГц – 192 кГц(Music Server(Wired)
				8 кГц – 48 кГц(Music Server(Wireless))
				8 кГц – 96 кГц(USB)
			Скоростьквантования	16 бит, 20 бит,24 бит
			Капалы 2 кап.

Категория	Расширение	Поток
WMA .wma		WMA2/7/8/9	Частотадискретизации 8 кГц - 48 кГц Скоростьквантования16 бит
			Капалы 2 кап.
			Битоваяскорость 5 кбит/с - 320 кбит/с
			VBR/CBRПоддерживается/Поддерживается
AAC	.m4a.aac.3gp.3g2	MPEG-4AACMPEG-4HE AAC(AACPlus v1/2)	Частотадискретизации 32 кГц - 48 кГц Скоростьквантования16 бит
			Капалы 2 кап.
			Битоваяскорость 16 кбит/с - 320 кбит/с
			VBR/CBRПоддерживается/Поддерживается
FLAC .flac FLAC			Частотадискретизации 32 кГц - 192 кГц (Music Server(Wired)) 32 кГц - 48 кГц (Music Server(Wireless)) 32 кГц - 96 кГц (USB)
			Скоростьквантования 16 бит, 24 бит
			Каналы 2 кан.
			Битоваяскорость____
			VBR/CBR____

*1 "Технология декодирования аудиосигналов MPEG Layer-3 используется по лицензии Fraunhofer IIS и Thomson multimedia."

*2 Относится только к потоковым данным с серверов, поэтому расширение отсутствует.

Меры предосторожности при эксплуатации

При перемещении устройства

При перемещении данного устройства обязательно сначала отсоединяйте iPod/iPhone, запоминающее устройство USB, кабель LAN или любое другое оборудование, подсоединенное к данному устройству. Затем нажмите STANDBY/ON на данном устройстве (или STANDBY/ON на пульте дистанционного управления), подождите, пока индикатор POWER ON на дисплее передней панели не погаснет, затем выньте вилку кабеля питания из розетки. Транспортировка или перемещение устройства с другим устройством, подключенным к соединительному разъему iPod/iPhone, разъемам USB, LAN (10/100) или гнездам для мини-штекера AUX IN, PHONES.

Место установки

• Выберите устойчивое место возле телевизора или стереофонической системы, которые используются совместно с данным устройством.
• Не размещайте данное устройство сверху на телевизоре или цветном мопиторе. Также устанавливайте его вдали от кассетных магнитофонов или других устройств, легко подвергающихся воздействию магнитных сил.

Избегайте следующих мест:

• Места, подверженные воздействию прямых солнечных лучей
  • Влажные или плохо проветриваемые места
• Места, подверженных воздействию чрезмерно высоких температур
  • Места, подверженные вибрациям
  • Слишком запыленные или закуренные места
• Места, открытые воздействию сажи, пара или тепла (кухни и т. д.)

Не размещайте предметы на устройстве.

Не размещайте какие-либо предметы на устройстве сверху.

Не загораживайте вентиляционные отверстия.

Не используйте данное устройство на ворсистых коврах, кроватях, диванах и т. д. или завернутым в ткань и т. д. Это может помешать рассеиванию тепла, что может привести к поломке.

Не подвергайте воздействию тепла.

Не размещайте устройство сверху на усилителе или другом компоненте, генерирующем тепло. При размещении на полке или в стойке, во избежание воздействия тепла от усилителя или другого аудиокомпонента, размещайте данное устройство на полке под усилителем.

- Когда устройство не используется, отключайте его питание.

- В зависимости от условий сигнала, на телевизионном экране могут отображаться полосы, и может попадать шум в звучание радиотрансляций, когда питание устройства включено. В таком случае отключите питание устройства.

Чистка изделия

• Перед тем как приступить к очистке данного устройства, отсоедините кабель питания от розетки.
- Для чистки данного устройства используйте мягкую ткань. В случае сильного загрязнения смочите мягкую ткань в некотором количестве нейтрального моющего вещества, разбавленного в 5 или 6 частях воды, тщательно ее выжмите, вытрите грязь, а затем снова протрите мягкой сухой тканью.
- Исп ользование спирта, растворителя, бензина, инсектицидов и т. д. может привести к отслаиванию гравировки или краски. Также избегайте длительного контакта резиповых или випиловых изделий с данным устройством, так как это может испортить корпус.
- При использовании салфеток, пропитапных химическими веществами, внимательно изучите меры предосторожности на памятке, прилагаемой к салфеткам.

О воспроизведении по сети

Функции сетевого воспроизведения данного устройства, такие как интернет-радио или музыкальный сервер, используют следующие технологии:

Windows Media Player

Более подробно об этом см. Windows Media Player 11/Windows Media Player 12 на стр. 23.

Windows Media DRM

Microsoft Windows Media Digital Rights Management (WMDRM) — это платформа для защиты и безопасного предоставления контента для воспроизведения на компьютерах, перепосных устройствах и сетевых устройствах. Музыкальный сервер функционирует как WMDRM 10 для сетевых устройств. Защищенный с помощью WMDRM контент может воспроизводиться только на медиа-серверах, поддерживающих WMDRM.

Владельцы контента используют технологию WMDRM для защиты своей интеллектуальной собственности, включая авторские права. Данное устройство использует программное обеспечение WMDRM для доступа к контенту, защищенному с помощью WMDRM. Если программное обеспечение WMDRM не сможет защитить контент, владельцы такого контента могут потребовать от корпорации Microsoft отозвать способность программного обеспечения использовать WMDRM для воспроизведения или копирования защищенного контента. Такой отзыв не затрагивает незащищенный контент. Загружая лицензии для защищенного контента, этим вы выражаете согласие с тем, что корпорация Microsoft может включать в загружаемые лицензии список отзывов. Владельцы контента

Дополнительная информация

могут требовать от вас обновить WMDRM для доступа к своему контенту. При отказе от обновления, вы не сможете получить доступ к контенту, требующему такого обновления.

Данное изделие защищено определенными правами на интеллектуальную собственность корпорации Microsoft. Использование или распространение такой технологии вне данного изделия без лицензии от корпорации Microsoft запрещено.

DLNA

dlna ^TM CERTIFIED

Сертифицированный аудиопроигрыватель DLNA CERTIFIED®

Digital Living Network Alliance (DLNA) — это межиндустриальная организация компаний-производителей бытовой электроники, компьютерных и мобильных устройств. Digital Living упрощает совместное использование мультимедийного контента через проводную или беспроводную сеть в домашних условиях.

Логотип сертификации DLNA позволяет легко опознавать изделия, соответствующие спецификации DLNA Interoperability Guidelines. Данное устройство соответствует спецификации DLNA Interoperability Guidelines v1.5.

При подключении к данному проигрывателю компьютера, на котором установлено и работает программное обеспечение сервера DLNA, или другого устройства, совместимого с DLNA может потребоваться изменение некоторых пастроек программного обеспечения или других устройств. Для получения более подробной информации, пожалуйста, обращайтесь к инструкциям по эксплуатации соответствующего программного обеспечения или устройства.

DLNA ^® , логотип DLNA и DLNA CERTIFIED ^® являются торговыми марками, знаками обслуживания или знаками сертификации Digital Living Network Alliance.

Материал, воспроизводимый через сеть

• Даже при перекодировки в совместимый формат некоторые файлы могут не воспроизводиться правильно.
• Файлы видео- и фотоизображений воспроизводиться не могут.
• В некоторых случаях прослушивание интернет-радиостанции может быть недоступно, даже если радиостанция может быть выбрана из списка радиостанций.
• В зависимости от типа сервера или используемой версии, некоторые функции могут не поддерживаться.
• По ддерживаемые форматы файлов отличаются в зависимости от сервера. В связи с этим файлы, не поддерживаемые сервером, на данном устройстве не отображаются. За более подробной информацией обращайтесь к производителю сервера.

Отказ от ответственности за контент, принадлежащий третьей стороне

Доступ к контенту, предоставляемому третьими сторонами, требует высокоскоростного соединения с Интернетом и может также требовать регистрации учетной записи и платной подписки.

Услуги третьих сторон по передаче контента могут изменяться, приостанавливаться, прерываться или прекращаться в любое время без особого уведомления, и компания Pioneer заявляет о том, что она снимает с себя любую ответственность в связи с подобными ситуациями.

Компания Pioneer не представляет и не гарантирует, что предоставление услуг по передаче контента будет продолжено или доступно в течение определенного периода времени, и заявляет об отказе от любой подобной гарантии, выраженной или подразумеваемой.

О характерных свойствах воспроизведения через сеть

- Воспроизведение может остановиться при отключении компьютера или при удалении мультимедийных файлов, хранящихся на нем, во время воспроизведения контента.

- При обнаружении проблем в сетевой среде (перегруженность сетевого потока, др.) контент может не отображаться или не воспроизводиться надлежащим образом (воспроизведение может прерываться или останавливаться). Для обеспечения наилтувшего функциопирования рекомендуется использовать соединение 100BASE-TX между проигрывателем и компьютером.

• В случае одновременного воспроизведения на нескольких клиентах воспроизведение будет прерываться или оступавливаться.

- В зависимости от программного обеспечения системы безопасности, установленного на подключенном компьютере, и настроек такого программного обеспечения, сетевое соединение может блокироваться.

Компания Pioneer не песет ответственности за любые сбои в работе проигрывателя и/или функций музыкального сервера по причине ошибок/сбоев связи, связанных с сетевым соединением и/или компьютером либо другим подключенным оборудованием. Пожалуйста, свяжитесь с производителем компьютера или провайдером интернет-услуг.

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах.

В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

Microsoft ^® , Windows ^® 7, Windows ^® Vista, Windows ^® XP, Windows ^® 2000, Windows ^® Millennium Edition, Windows ^® 98 u WindowsNT ^® являются зарегистрированными торговыми марками или торговыми марками Microsoft Corporation в Соединенных Штатах и/или других странах.

Авторизация данного устройства

Для того чтобы иметь возможность воспроизведения с помощью функции музыкального сервера, необходимо выполнить авторизацию данного устройства. Это выполняется автоматически, когда аппарат устанавливает соединение через сеть с компьютером. Если этого не происходит, пожалуйста, выполните авторизацию данного устройства на компьютере вручную.

Метод авторизации (или разрешения) для доступа отличается в зависимости от типа сервера, подключенного в данный момент. Подробнее об авторизации данного устройства см. руководство по эксплуатации сервера.

aacPlus

В декодере ААС используется технология aacPlus, разработанная компанией Coding Technologies. (www.codingtechnologies.com).

FLAC

FLAC Decoder

Copyright c 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 Josh Coalson

Информация относительно iPod/iPhone

Made for

"Made for iPod" и "Made for iPhone" означает, что электронный прибор был разработан с целью подключения определенно к iPod или iPhone соответственно, и имеется сертифицикация разработчика о соответствии с техническими характеристиками Apple. Apple не несет ответственности за работу данного устройства или его соответствие со стандартами по технике безопасности или регулятивными нормами. Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной связи.

AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle u iPod touch являются торговыми марками компании Apple Inc., зарегистрированными в США и других странах.

Логотин AirPlay является торговой маркой компании Apple Inc.

Информация о Wi-Fi®

Логотип Wi-Fi CERTIFIED является знаком сертификации Wi-Fi Alliance.

Знак Wi-Fi Protected Setup является знаком Wi-Fi Alliance.

Технические характеристики

- Усилитель

Выходная среднеквадратическая мощность:

Передние левый/правый .....20 Вт + 20 Вт

(1 кГц, 10 % коэффициент гармоник, 8 Ω)

• Громкоговорители

Корпус ....Пассивный излучатель

Система....1-направленная система

Громкоговорители:

Полнополосный 6,6 см, конус

Пассивный излучатель....7,7 см, конус

Диапазон частот....от 60 Гц до 20 кГц

- Прочие параметры

iPod 5 B,1 A

USB 5 B, 500 MA

AS-BT200 5 B, 100 mA

Потребляемая мощность....23 Вт

В режиме ожидания 0,5 Вт

В режиме ожидания (когда параметр Quick Start Mode

установлен на On и в качестве входа выбрано

интернет-радио) 16 Вт

Размеры

520 mm (Ш) x 218 mm (В) x 156 mm (Г)

Вес (без упаковки)....3,6 кг

• Сетевой адаптер переменного тока

Требования к питанию

.от 100 В до 240 В переменного тока, 50 Гц / 60 Гц

Номинальная выходная мощность

19 В постоянного тока, 3,42 А

- Принадлежности

Пульт дистанционного управления....1

Батарейки AAA (R03) 2

Проволочная антенна FM....1

Сетевой адаптер переменного тока....1

Кабель питания

Инструкции по эксплуатации (данный документ)

Примечание

• В связи с постоянным совершенствованием изделия технические характеристики и конструкция могут быть изменены без предварительного уведомления.
• Данное изделие не предназначено для использования в Японии.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

http://www.pioneer.de

http://www.pioneer.it

http://www.pioneer.nl

http://www.pioneer-rus.ru

http://www.pioneer.eu

J1160141A SH K00/00

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: [phone]
