Тип продукта	Мини-компонентная система с CD/DVD-плеером, FM-тюнером, интернет-радио, Bluetooth, док-станцией для iPod/iPhone и USB-воспроизведением
Бренд	Pioneer
Модель	X-SMC5
Размеры (Ш × В × Г)	520 мм × 218 мм × 156 мм
Вес (без упаковки)	3,9 кг
Электропитание	100 В - 240 В переменного тока, 50/60 Гц; выход блока питания: 19 В постоянного тока, 3,42 А
Потребляемая мощность	Работа: 27 Вт; Ожидание: 0,5 Вт; Быстрый старт: 16 Вт
Выходная мощность	20 Вт + 20 Вт (1 кГц, 10 % коэффициент гармоник, 8 Ом)
Диапазон частот	60 Гц - 20 кГц
Динамики	Однополосная система: 6,6-см широкополосный динамик, 7,7-см пассивный излучатель
Воспроизводимые носители	CD, CD-R/RW, DVD-Video, DVD-R/RW, DVD+R/RW, Video-CD, DivX, MP3, WMA, JPEG; USB-накопители (FAT16/32); iPod/iPhone
Прием	FM (УКВ) с комнатной антенной, интернет-радио (vTuner)
Беспроводные соединения	Bluetooth (A2DP, AVRCP) через прилагаемый адаптер AS-BT200; WLAN (802.11b/g) для сети и AirPlay
Разъемы	Выход HDMI, видео выход (композитный), LAN (10/100), USB (спереди), AUX IN (3,5 мм), наушники (3,5 мм), FM-антенна
Особые функции	AirPlay, музыкальный сервер (DLNA), таймер (будильник/сон), пульт ДУ, программированное воспроизведение, случайное воспроизведение
Чистка и обслуживание	Протирайте корпус мягкой сухой тканью; при загрязнении используйте мягкое моющее средство; не используйте агрессивные растворители; объектив чистите только специалистом
Меры безопасности	Не эксплуатируйте во влажной среде; обеспечьте достаточную вентиляцию (расстояние 10 см); регулярно проверяйте шнур питания; не допускайте открытого огня; устройство не содержит деталей, ремонтируемых пользователем
Запасные части и ремонтопригодность	Нет деталей, заменяемых пользователем; ремонт только квалифицированным сервисным центром; при повреждении замените блок питания и кабель
Комплектация	Пульт ДУ, кабель питания, блок питания, видеокабель, комнатная FM-антенна, 2 батарейки AAA, гарантийный талон, руководство по эксплуатации

Часто задаваемые вопросы - X-SMC5 PIONEER

Как подключить устройство к сети?

Какие модели iPod/iPhone поддерживаются?

Как подключить Bluetooth-динамик или наушники?

Можно ли использовать устройство как будильник?

Какие форматы дисков можно воспроизводить?

Как обновить прошивку?

Устройство автоматически выключается. Почему?

Можно ли настроить звук?

Как правильно чистить устройство?

Что делать при помехах изображения или звука?

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X-SMC5 PIONEER

Компактная АВ-микросистема

BZ02

Зарегистрируйте Ваше изделие на http://www.pioneer-rus.ru (или http://www.pioneer.eu).

Ознакомьтесь с преимуществами регистрации в Интернет

Bluetooth®

Bedienungsanleitung

Инструкции по эксплуатации

Made for

iPod

iPhone

WICHTIG

Символ молнии, заключенный в равносторонний треугольник, используется для предупреждения пользователя об «опасном напряжении» внутри корпуса изделия, которое может быть достаточно высоким и стать причиной поражения людей электрическим током.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

Восклицательный знак, заключенный в равносторонний треугольник, используется для предупреждения пользователя о наличии в литературе, поставляемой в комплекте с изделием, важных указаний по работе с ним и обслуживанию.

D3-4-2-1-1_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Перед первым включением оборудования внимательно прочтите следующий раздел. Напряжение в электросети может быть разным в различных странах и регионах. Убедитесь в том, что напряжение в сети питания в местности, где будет использоваться данное устройство, соответствует требуемому напряжению (например, 230 В или 120 В), указанному на наклейке на сетевом адаптере для сети переменного тока. D3-4-2-1-4*_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охпаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). D3-4-2-1-7c*_A1_Ru

При эксплуатации данного изделия ознакомьтесь с информацией по технике безопасности, указанной на дне устройства и на наклейке на сетевом адаптере для сети переменного тока. D3-4-2-2-4_B1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока. K041_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните маленькие детали в недоступном для детей месте. В случае случайного проглатывания немедленно обратитесь к врачу.

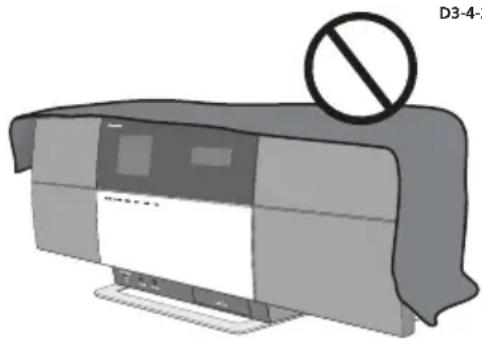

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 10 см сверху, 10 см сзади и по 10 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

Предупреждение по радиоволнам

Данный аппарат использует радиоволновую частоту 2,4 ГГц, являющуюся диапазоном, используемым другими беспроводными системами (микроволновыми печами и радиотелефонами, др.).

В случае появления искажений на изображении на телевизоре, существует возможность того, что данное устройство (включая изделия, поддерживаемые данным устройством) создают интерференцию сигналов с входным разъемом антенны телевизора, видеодеки, спутникового тюнера и т. п.

В таком случае увеличьте расстояние между входным гнездом антенны и данным аппаратом (включая изделия, поддерживаемые данным аппаратом).

• Pioneer не несет ответственности за любые сбои на совместимых изделиях Pioneer по причине ошибок/сбоев связи, связанных с подключением к сети и/или подключенным оборудованием. Пожалуйста, свяжитесь с провайдером Интернет услуги или производителем сетевого устройства.
• Для использования Интернет требуется составить отдельный контракт/произвести оплату провайдеру Интернет услуги.

Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и отработавших элементов питания

(Обозначение для оборудования)

(Обозначения для элементов питания)

Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации электротехническая и электронная продукция и отработанные элементы питания не должны выбрасываться вместе с обычным бытовым мусором.

Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим образом обработаны, утилизированы и персработаны, пожалуйста, передайте их в соответствующий пункт сбора использованных электронных изделий в соответствии с местным законодательством.

Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут возникнуть в результате несоответствующего удаления отходов.

Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования и использованных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры утилизации отходов или по месту покупки данного изделия.

Данные обозначения утверждены только для Европейского Союза.

Для стран, которые не входят в состав Европейского Союза:

Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам для получения информации о правильных способах утилизации. K058a

K058a_A1_Ru

Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником.

Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом.

Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-1a_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру. S002*_A1_Ru

ВНИМАНИЕ

Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

D58-5-2-2a_A1_Ru

ВНИМАНИЕ

Выключатель STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a ^* _A1_Ru

ПРЕДОСТЕРЕЖЕНИЕ относительно сетевого адаптера

• Отсоединяя сетевой адаптер от розетки питания, берите адаптер за корпус. Не тяните за шнур питания, поскольку это может привести к повреждению шнура, возникновению пожара и/или поражению электрическим током.
• Не подсоединяйте и не отсоединяйте сетевой адаптер влажными руками. Это может стать причиной поражения электрическим током.
• Не вставляйте вилку шнура питания сетевого адаптера в розетку питания, в которой соединение остается неплотным, даже когда штыри вилки полностью вставлены в гнезда розетки. Неплотный контакт может вызвать искрение и стать причиной пожара.
  Относительно замены электрической розетки обращайтесь к продавцу или электрику.

Храните сетевой адаптер в недоступном для детей месте.

Шнур сетевого адаптера может случайно обернуться вокруг шеи ребенка, что может вызвать удушье.

Благодарим за покупку этого изделия компании Pioneer.

Чтобы узнать, как правильно обращаться с данной моделью, пожалуйста, прочтите настоящие инструкции по эксплуатации. После того как вы ознакомитесь с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Содержание

01 Перед началом работы

Комплектация 6

Установка батареск в пульт дистанционного

управления 6

Использование пульта дистанционного управления .... 6

02 Подключения

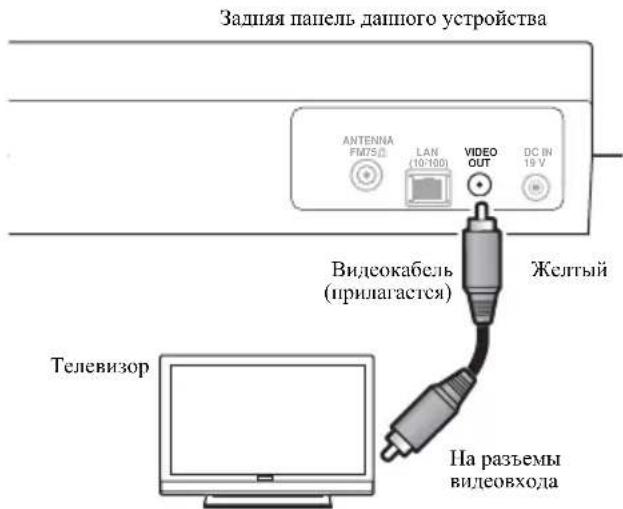

Подключение с помощью видеокабеля.... 7

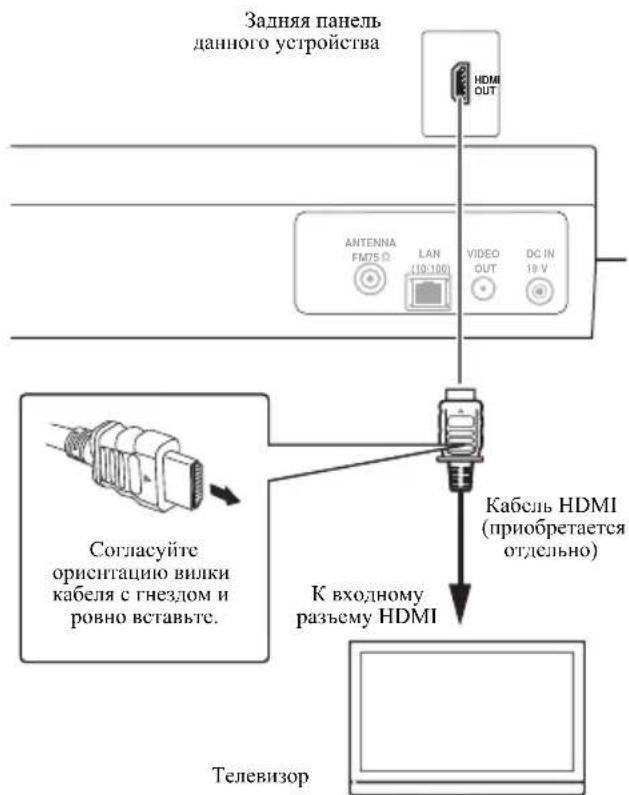

Подключение с помощью кабеля HDMI....7

Подключение к телевизору ..... 7

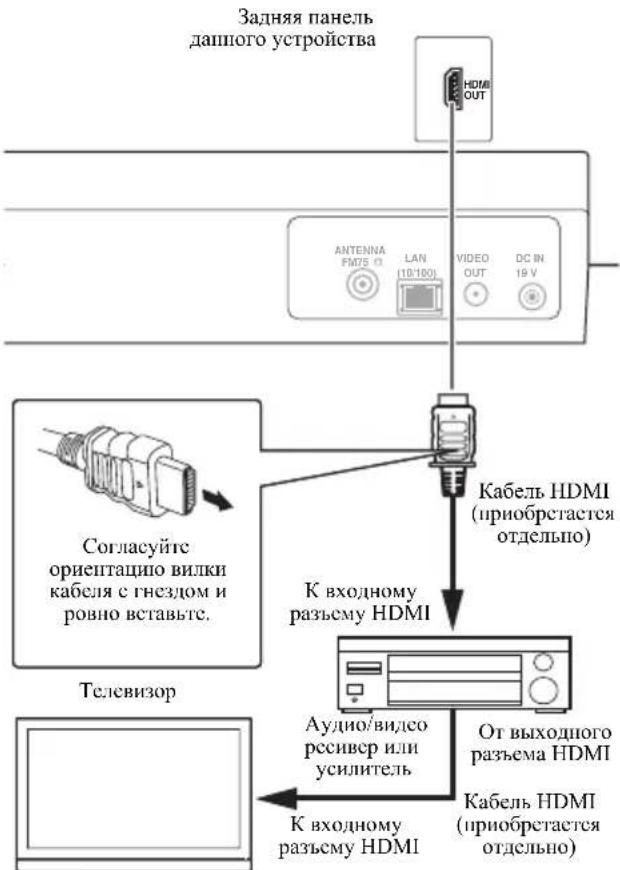

Подключение к аудио/видео ресиверу или усилителю. . . 8

Аудиосигналы, выводимые через разъем HDMI OUT данного устройства....8

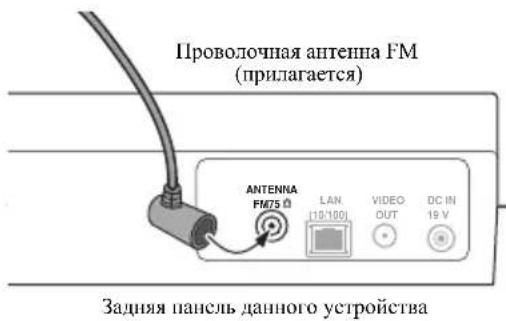

Подсоединение антенны FM 8

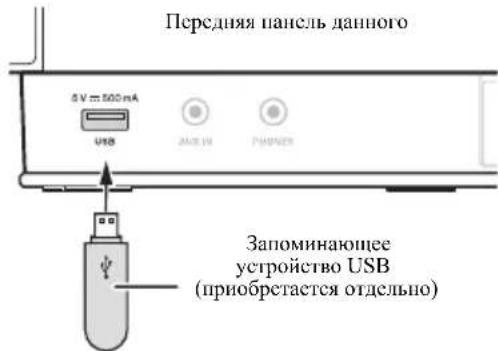

Подключение запоминающих устройств USB ..... 8

Подключение к сети через интерфейс LAN ..... 8

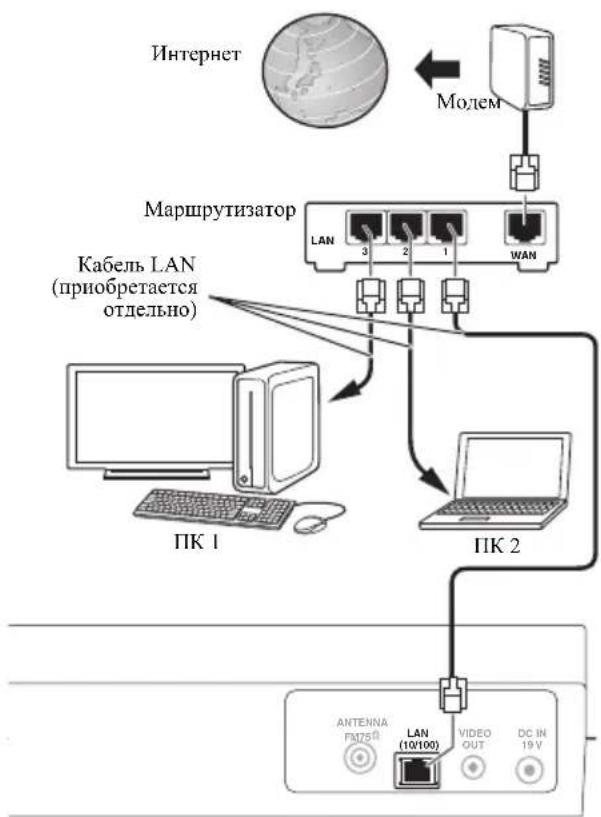

Подключение с помощью кабеля LAN....9

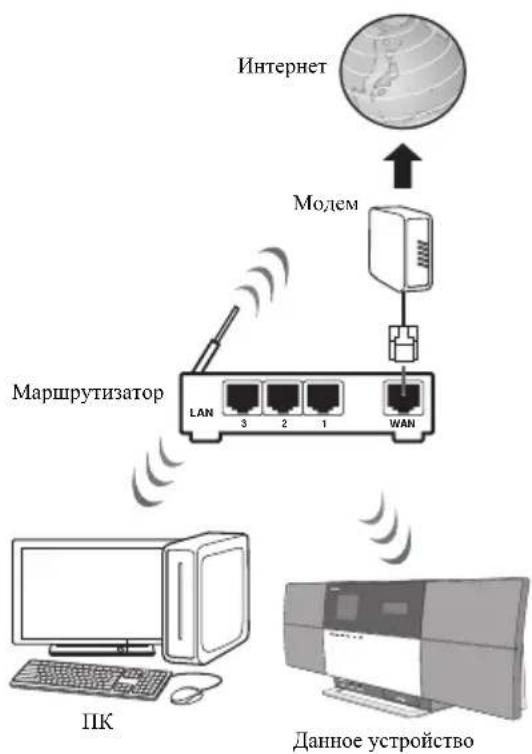

Подключение с помощью беспроводной локальной сети (LAN)....9

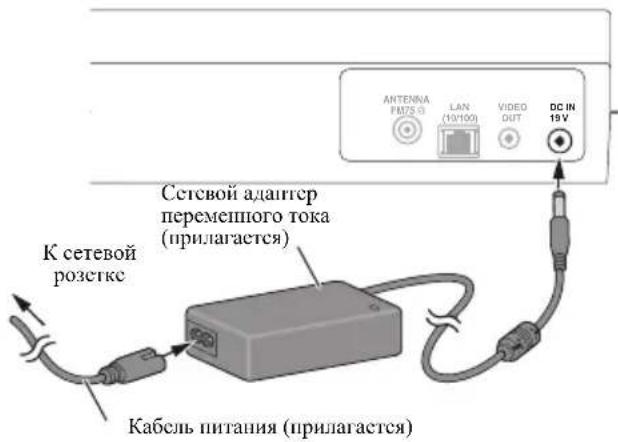

Включение в сеть.... 9

03 Названия частей и функции

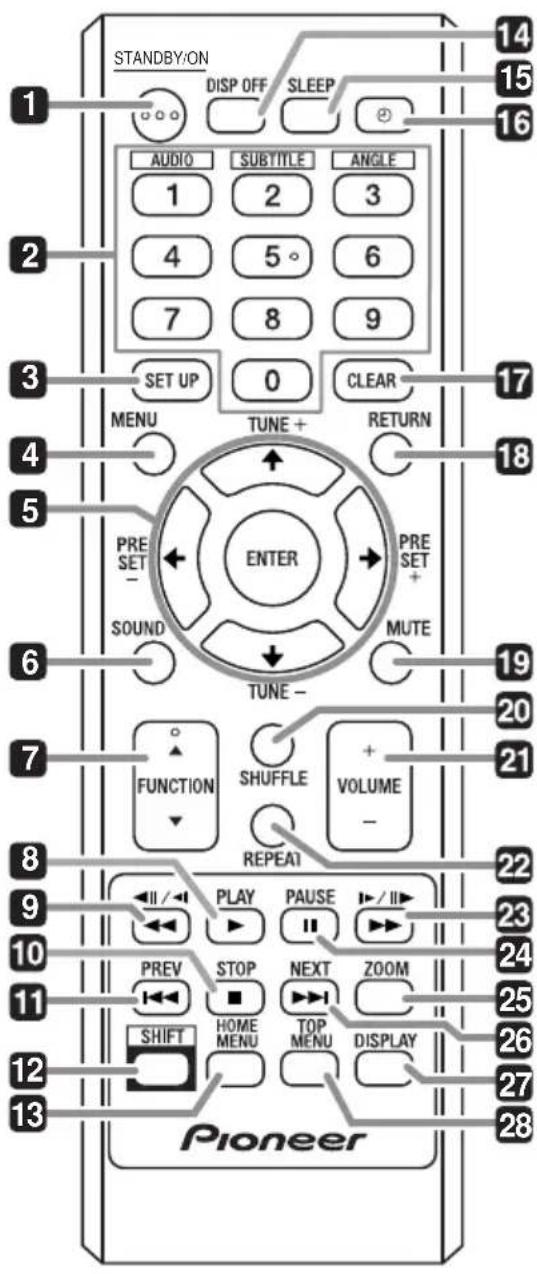

Пульт дистанционного управления.... 10

Верхняя панель 12

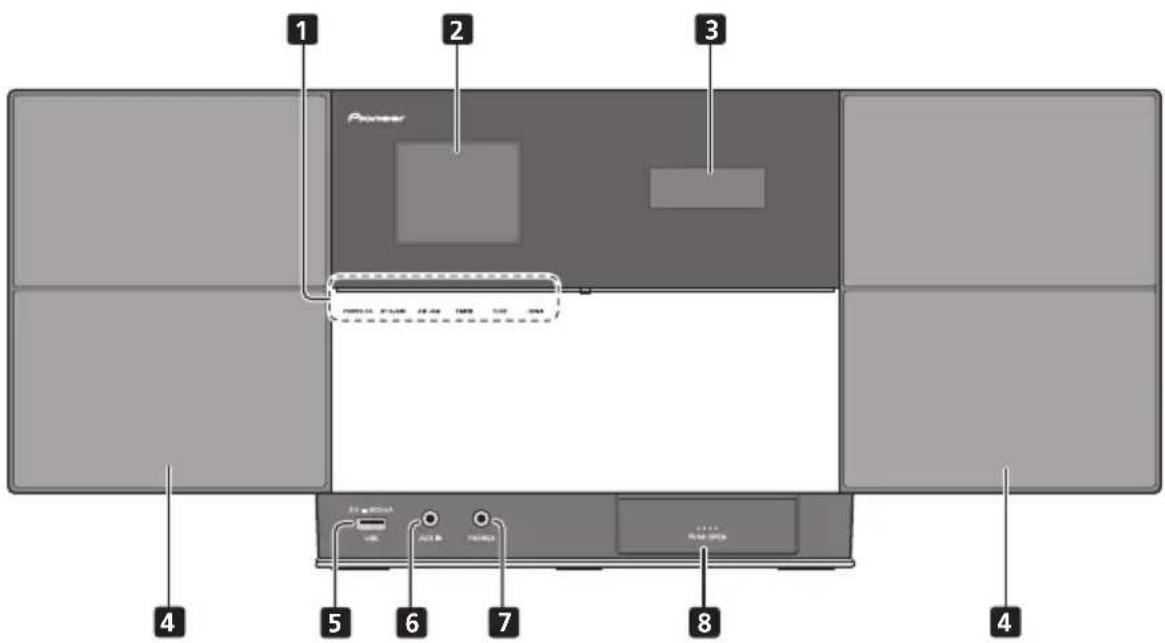

Передняя панель 13

Главный дисплей.... 14

04 Начало работы

05 Воспроизведение с iPod/iPhone

Проверка поддерживаемых моделей iPod/iPhone .... 16

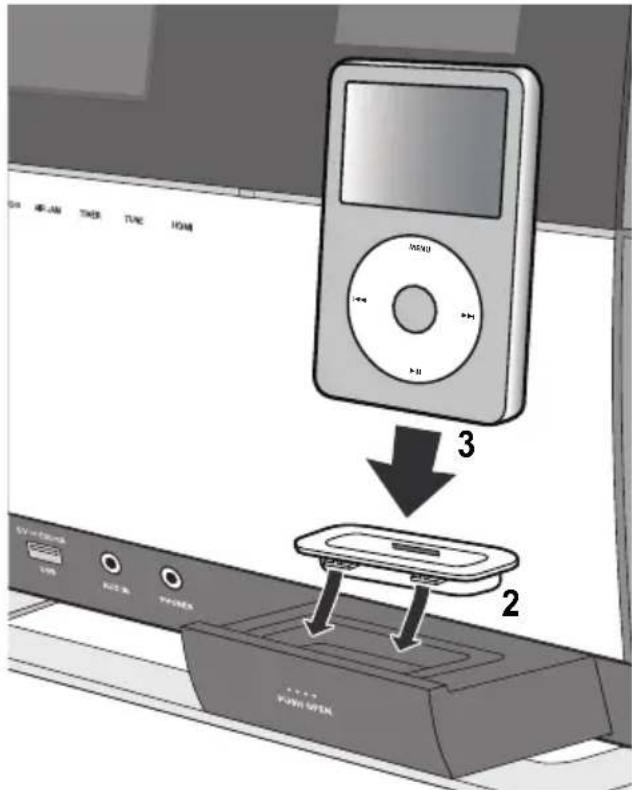

Подключение iPod/iPhone.... 16

Подключение к телевизору ..... 17

Воспроизведение с iPod/iPhone 17

06 Воспроизведение Bluetooth® Audio

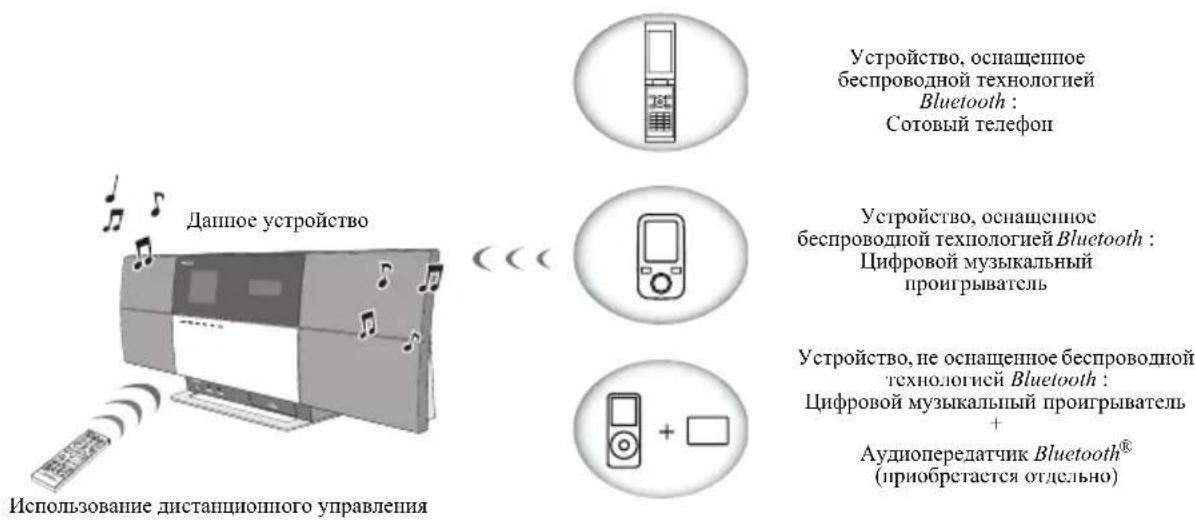

Воспроизведение музыки с помощью беспроводной технологии Bluetooth.... 19

Использование дистанционного управления.....19

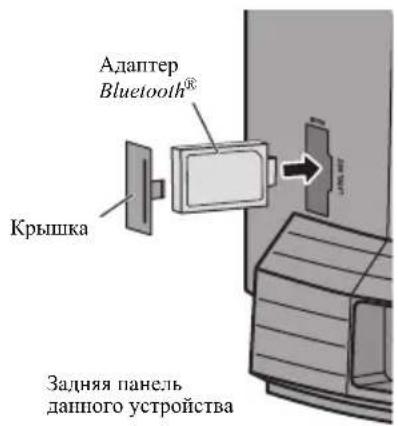

Об адаптере Bluetooth® 19

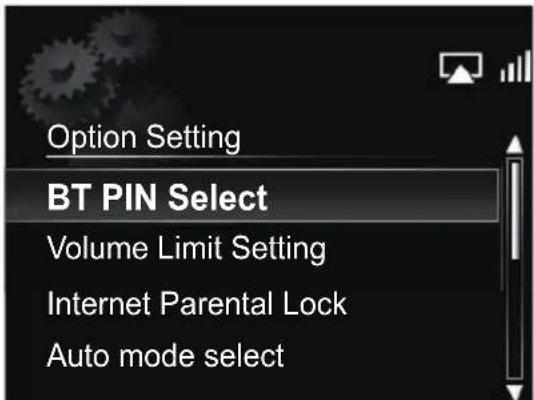

Установка PIN-кода. 20

Сопряжение адаптера Bluetooth® и устройства, оснащенного беспроводной технологией Bluetooth 20

Прослушивание музыкальных данных с устройства, оснащенного беспроводной технологией

Bluetooth 20

AIR JAM 21

Предупреждение относительно радиоволн. 21

Области применения 22

Отраженные радиволны....22

Меры предосторожности, касающиеся соединений с аппаратами, поддерживаемыми данным устройством....22

07 Воспроизведение диска

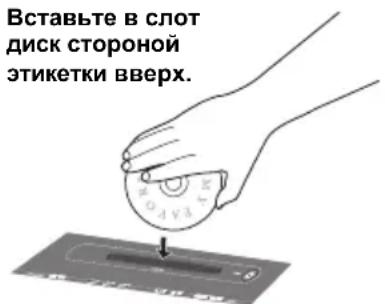

Воспроизведение дисков .....23

Извлечение диска из устройства. 23

Воспроизведение в желаемом порядке

(запрограммированное воспроизведение) .....23

08 Воспроизведение с USB

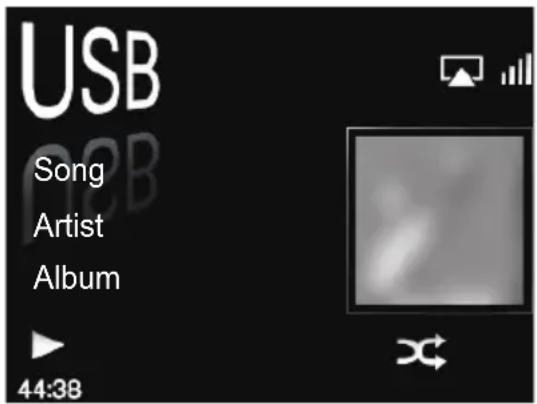

Воспроизведение файлов, хранящихся на запоминающих устройствах USB .....24

09 Интернет-радио

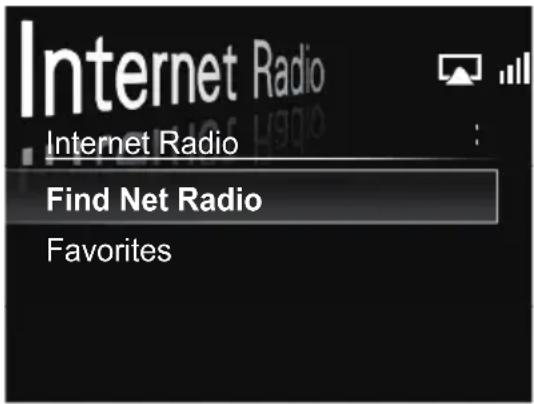

Прослушивание интернет-радио....25

Подключение к локальной сети LAN. 25

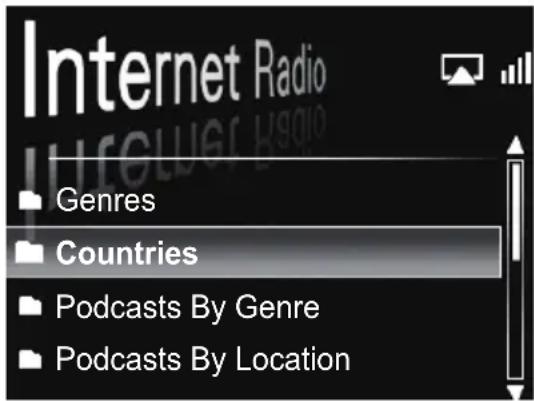

Прослушивание интернет-радио впервые....25

Настройка на радиостанцию.... 25

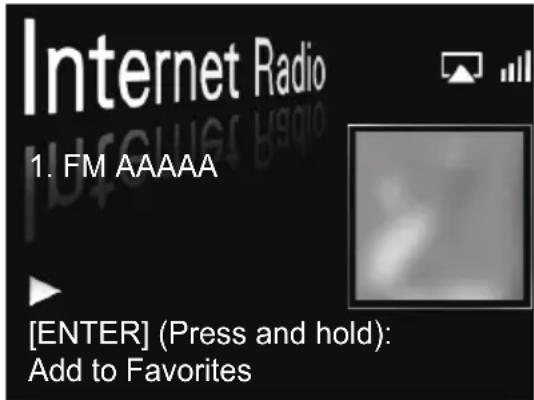

Добавление радиостанций в список избранного

Favorites....26

Удаление радиостанций из списка 26

Дополнительные операции для интернет-радио .....26

Регистрация вещательных станций, отсутствующих в списке vTuner, со специального сайта компании Pioneer 26

10 Музыкальный сервер

Введение....27

О воспроизводимых сетевых устройствах DLNA ..... 27

Использование AirPlay на iPod touch, iPhone, iPad и iTunes. 27

О функции DHCP-сервера.... 28

Авторизация данного устройства.... 28

Воспроизведение аудиофайлов, хранящихся на компьютерах или других компонентах.....28

Подключение к локальной сети LAN. 28

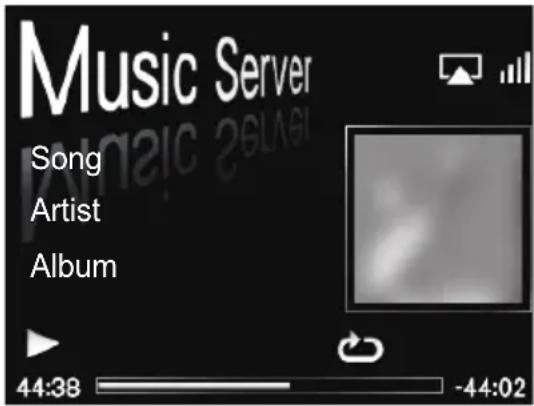

Воспроизведение с помощью музыкального сервера. 28

11 Использование тюнера

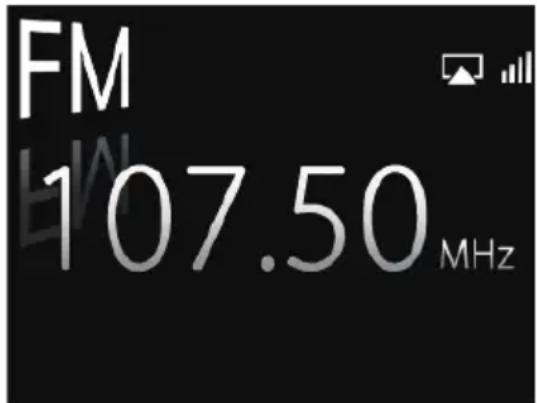

Прослушивание радиопрограмм в FM-диапазоне . . . .29

Сохранение радиостанций.... 29

Прослушивание запрограммированных радиостанций .....29

12 Другие соединения

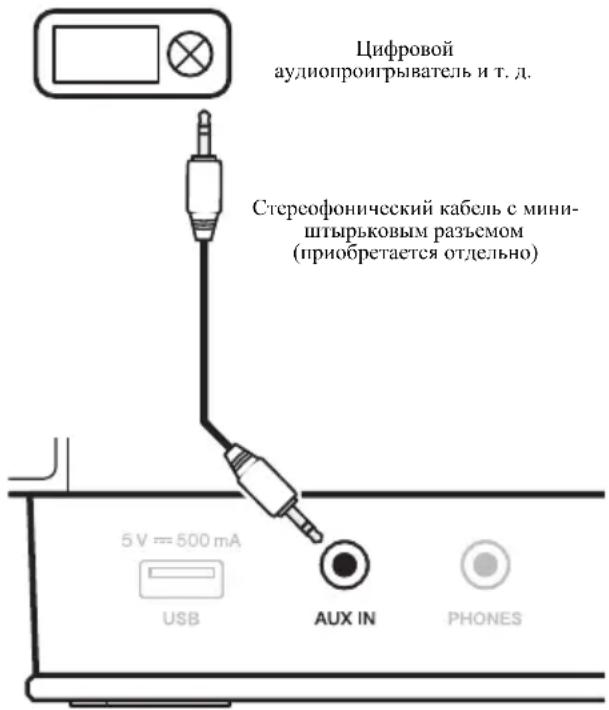

Подсоединение дополнительных компонентов.....30

Прослушивание дополнительных компонентов .....30

13 Изменение настроек

Initial Settings 31

Настройки для воспроизведения DVD/CD. . . . . . . . . . . 33

Закрытие экрана HOME MENU 33

Параметры звуковых настроек Audio Settings..... 33

Параметры видеонастроек Video Adjust ..... 33

Параметры исходных настроек Initial Settings ..... 33

Установка настроек HDMI Resolution на их значения по умолчанию 34

Использование таймера 35

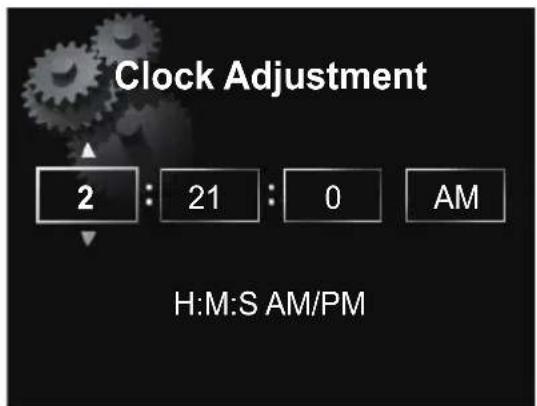

Настройка часов 35

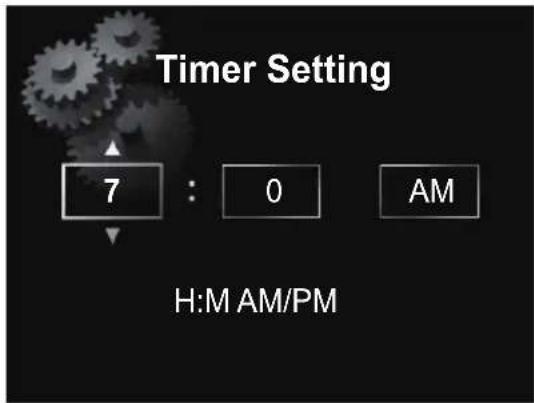

Настройка таймера включения.... 35

Включение/выключение таймера включения.... 35

Использование таймера включения 35

Использование таймера отключения 35

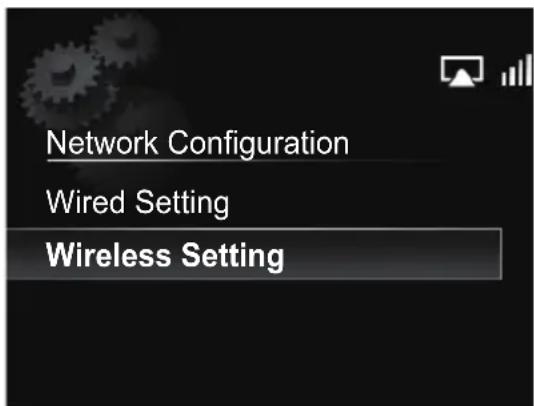

Network setting (Настройка сети) .....36

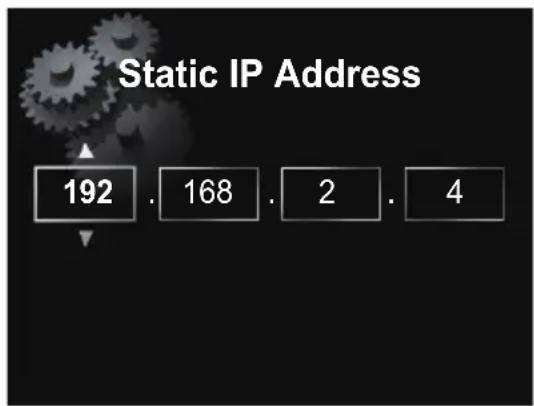

Wired Setting (Настройка проводной сети) ..... 36

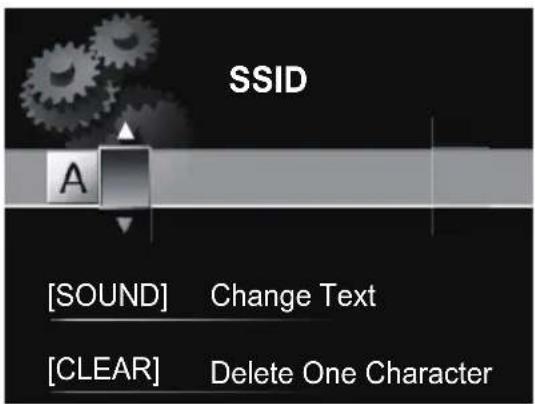

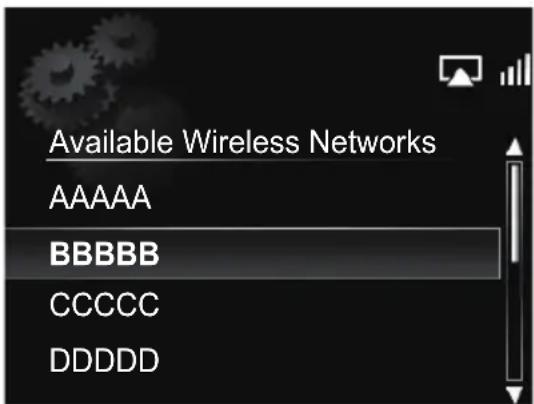

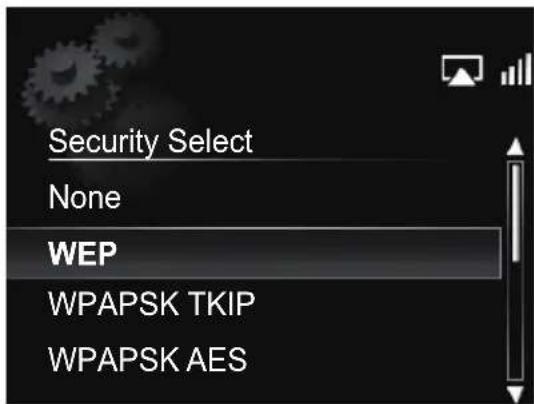

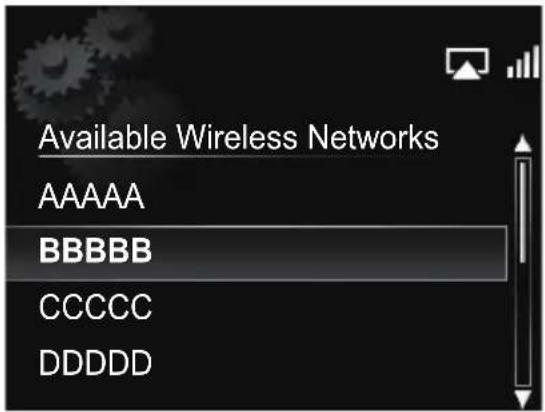

Wireless Setting (Настройка беспроводной сети) ..... 37

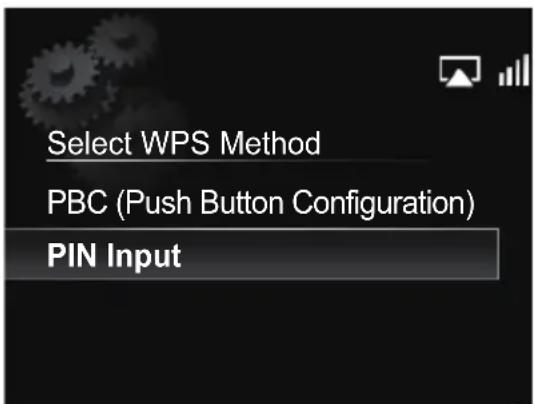

Настройка соединения WPS 38

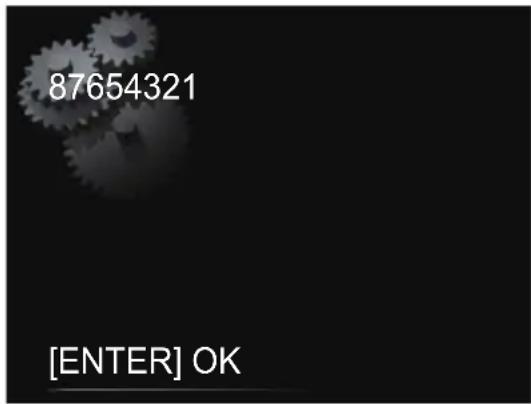

Соединение путем ввода РІН-кода (РІН Input) ..... 38

Friendly Name 39

Настройка родительского контроля .....39

Включение/выключение родительского контроля ..... 39

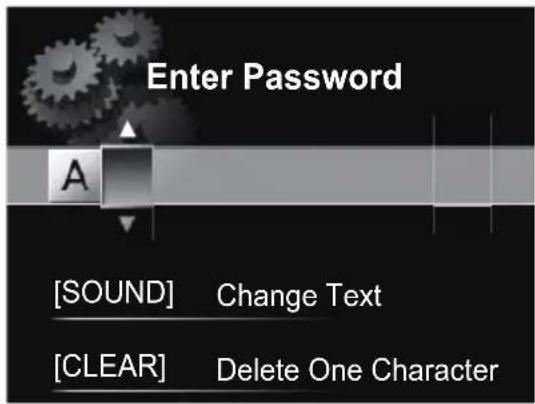

Изменение пароля 39

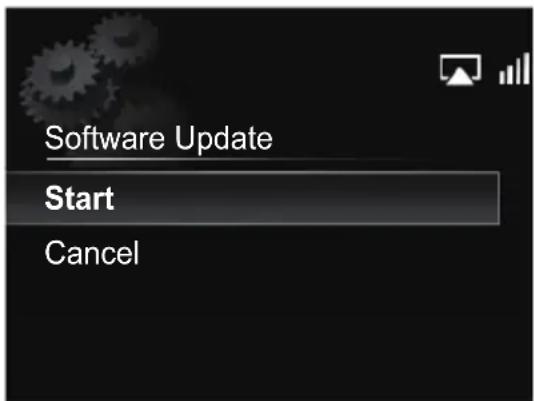

Обновление программного обеспечения .....39

Сообщения при обновлении программного обеспечения 40

Настройки звука 40

Использование функций Virtual Surround/Sound Retriever. 40

Регулировка низкого и высокого диапазона частот .... 40

Сброс настроек системы .....40

14 Воспроизводимые диски и файлы на дисках или запоминающих устройствах USB

Воспроизводимые диски ..... 41

Невоспроизводимые диски ..... 41

О номерах регионов....41

Относительно компакт-дисков с защитой от копирования 42

О воспроизведении дисков DualDisc ..... 42

Воспроизведение дисков, созданных на компьютерах или BD/DVD-рекордерах 42

Воспроизводимые файлы.....42

Поддерживаемые форматы видеофайлов ..... 42

Отображение субтитров из внешних файлов ..... 42

Поддерживаемые форматы файлов изображений ..... 42

Воспроизводимые форматы файлов.... 43

15 Дополнительная информация

Поиск и устранение неполадок....44

Таблица языковых кодов и таблица кодов стран/ регионов 51

Настройка телевизионной системы ..... 52

Меры предосторожности при эксплуатации ..... 52

Обращение с дисками 53

О воспроизведении по сети....53

Информация относительно iPod/iPhone....55

Информация о Wi-Fi® 55

Технические характеристики ..... 56

- Иллюстрации, представленные в настоящих инструкциях по эксплуатации, могут быть модифицированы или упрощены в целях простоты объяснения и поэтому они могут отличаться от реального вида изделия.

Глава 1:

Перед началом работы

Комплектация

При вскрытии коробки, пожалуйста, убедитесь в том, что в ней находятся следующие принадлежности:

• Пульт дистанционного управления
• Кабель питания
• Сетевой адаптер переменного тока
• Видеокабель
• Проволочная антенна FM
• Батарейки AAA (R03) x 2
• Гарантийный талон
- Инструкции по эксплуатации (данный документ)

Установка батареек в пульт дистанционного управления

1 Откройте заднюю крышку и установите батарейки, как показано ниже.

2 Закройте заднюю крышку.

Батарейки, прилагаемые в комплекте поставки устройства, предназначены для проверки работы изделия, и их срок службы может оказаться коротким. Рекомендуется использовать щелочные батарейки, имеющие более длительный срок службы.

ВНИМАНИЕ

• Вставляя батарейки, будьте внимательны, чтобы не повредить пружины на ⊖ контактах для батареск.
• Не используйте любые другие типы батареек, кроме указанных батареек. Также не используйте новую батарейку вместе со старой.

• При установке батареск в пульт дистанционного управления вставляйте их в правильной ориентации в соответствии с обозначениями полярности (⊕ и ⊖).

• Не нагревайте батарейки, не разбирайте и не кидайте их в огонь или в воду.

• Батарейки могут иметь различное напряжение, даже если они одинаковы по размеру и форме. Не используйте одновременно батарейки различных типов.
• Во избежание протекания электролита батареек извлеките батарейки, если не собираетесь использовать пульт дистанционного управления в течение продолжительного периода времени (1 месяц или более). В случае протекания электролита тщательно протрите с внутренней стороны отделение для батареек, затем установите новые батарейки. В случае протекания батарейки и попадания электролита на кожу, смойте его большим количеством воды.
• Выбрасывая использованные батарейки, пожалуйста, соблюдайте действующие в вашей стране/регионе требования правительственных предписаний или правила, принятые общественными природоохранными организациями.

• ПРЕДУПРЕЖДЕНИЕ

Не используйте и не храните батарейки под прямыми лучами солнечного света или в местах с повышенной температурой, например в салоне автомобиля или вблизи обогревателя. Это может вызвать протекание, перегрев, микровзрыв или возгорание батареек. Кроме того, это может привести к сокращению срока службы или производительности батареек.

Использование пульта дистанционного

управления

Пульт дистанционного управления имеет дальность действия около 7 м при угле отклонения от датчика дистанционного управления 30°.

При использовании пульта дистанционного управления помните о следующем:

• Следите за тем, чтобы между пультом дистанционного управления и находящимся на основном устройстве приемным датчиком не было никаких препятствий.
  • Дистанционное управление может работать неустойчиво, если на датчик дистанционного управления на устройстве падает сильный солнечный свет или свет от люминесцентного освещения.
• Пульты дистанционного управления от разных устройств могут создавать друг для друга помехи. Не используйте пульты дистанционного управления для другого оборудования, расположенного рядом с этим устройством.
• Если вы заметите уменьшение диапазона действия пульта дистанционного управления, замените в пульте батарейки.

Глава 2:

Подключения

• Каждый раз при выполнении или изменении подключений обязательно отключайте питание и отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения выполнения всех подключений между устройствами.

Подключение с помощью видеокабеля

• При подсоединении iPod/iPhone к данному устройству настройка выхода на телевизор на iPod/iPhone автоматически устанавливается на 'ON' (ВКЛ). ^1
• Пс подсоединяйте устройство через видеомагнитофон. Видеосигналы, поступающие на вход через видеомагнитофон, могут подвергаться влиянию систем защиты авторских прав, и картинка на телевизоре может искажаться.

Подключение с помощью кабеля HDMI

С помощью кабеля HDMI можно передавать цифровые сигналы на телевизор, совместимый с HDMI, через единственный кабель без снижения качества картинки или звучания. ^2 После подключения выполните настройки разрешения и цветности HDMI в соответствии с телевизором, совместимым с HDMI. Также обращайтесь к инструкции по эксплуатации к телевизору, совместимому с HDMI.

HDMI

HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговыми марками или зарегистрированными торговыми марками HDMI Licensing, LLC в США и других странах.

Подключение к телевизору

- При подсоединении дапного устройства к телевизору с помощью кабеля HDMI звук не может передаваться с телевизора на данное устройство. Чтобы прослушивать звук, подсоедините гнездо для мини-штекера AUX IN на передней панели к телевизору.

Примечание

1 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
- При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее изначальное значение.
2 • Разъем HDMI OUT не выводит никаких аудиосигналов, кроме звука DVD/CD.
- Во время воспроизведения контента с диска данное устройство может выводить цифровые сигналы через разъем HDMI OUT. Для воспроизведения другого контента используйте видеокабель.
- Интерфейс данного устройства разработан на основе спецификации High-Definition Multimedia Interface.
- При подключении устройства, совместимого с HDMI, разрешение отображается на дисплее передней панели.
- Разрешение видеосигналов, выводимых через разъем HDMI OUT данного устройства, переключается вручную. Переключайте настройку HDMI Resolution (стр. 34). В памяти можно сохранить настройки для двух устройств.
- Данное устройство предназначено для подключения к устройствам, совместимым с HDMI. Оно может не работать надлежащим образом при подключении к устройствам DVI.

Подключение к аудио/видео ресиверу или усилителю

Аудиосигналы, выводимые через разъем HDMI OUT данного устройства

• 2-капальные липейные аудиосигналы PCM от 44,1 кГц до 96 кГц, 16-бит/ 20-бит/ 24-бит (включая 2-канальное понижающее микширование)
  • 5.1-канальные аудиосигналы Dolby Digital
  • 5.1-канальные аудиосигналы DTS
  • Аудиосигналы MPEG

- Изготовлено по лицензии компании Dolby Laboratories. «Долби» и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

Подсоединение антенны FM

Наденьте разъем антенны FM в центральный контакт гнезда для антенны FM.¹

Подключение запоминающих устройств USB

Подключение к сети через интерфейс LAN

Подключив данное устройство к сети через интерфейс LAN, вы сможете воспроизводить аудиофайлы, сохраненные на компонентах в сети, включая компьютер, и прослушивать интернет-радиостанции. ^2

Подсоедините разъем LAN на данном аппарате к разъему LAN на маршрутизаторе (с встроенной функцией DHCP-сервера или без нее) с помощью прямого кабеля LAN (CAT 5 или выше). Также возможно подключение к сети беспроводным способом.

Включите функцию DHCP-сервера на маршрутизаторе. В случае если на маршрутизаторе отсутствует встроенная функция DHCP-сервера, необходимо настроить сеть вручную. Подробнее см. стр. 36.

Примечание

1 Для обеспечения оптимального приема антенна FM обязательно должна быть полностью расправлена, не свернута и не подвешена сзади устройства.
2 • Чтобы пользоваться такими услугами, как функции интернет-радио или автоматической синхронизации часов, необходимо заключить контракт с провайдером интернет-услуг.
- Фото- и видеофайлы воспроизводиться не могут.
- С помощью Windows Media Player 11 или 12 вы можете даже воспроизводить на данном устройстве аудиофайлы, защищенные авторскими правами.

Подключение с помощью кабеля LAN

Задняя панель данного

Подключение с помощью беспроводной покальной сети (LAN)

Включение в сеть

ВАЖНО

- Перед выполнением или изменением соединений выключите питание и отсоедините кабель питания от сетевой розетки.

Когда выполнение всех соединений будет завершено, вставьте вилку питания устройства в розетку сети переменного тока.

Задняя панель данного устройства

1 Вставьте штекер сетевого адаптера переменного тока в гнездо DC IN в задней части устройства.
2 Вставьте штекер прилагаемого кабеля питания в сетевой адаптер переменного тока, затем вставьте вилку на другом конце кабеля в сетевую розетку.

Глава 3:

Названия частей и функции

Пульт дистанционного управления

1 STANDBY/ON

Нажмите для включения или отключения питания.

2 Цифровые кнопки (от 0 до 9)

Используйте для указания и воспроизведения папки, дорожки или файла, который вы хотите просмотреть/прослушать. Также используйте для выбора предоставленной станции при использовании тюнера и т. д.

AUDIO\*

Для дисков или файлов, на которых имется несколько аудиопотоков/ каналов, аудиопоток/ канал можно переключать во время воспроизведения. Для файлов, хранящихся на iPod/iPhone, эта кнопка недоступна.

SUBTITLE\*

Для дисков DVD-Video или DivX, на которых содержатся субтитры на нескольких языках, субтитры можно переключать во время воспроизведения.

ANGLE\*

Для дисков DVD-Video, на которых содержится несколько ракурсов, ракурс можно переключать во время воспроизведения.

3 S E T U P

Используйте для изменения начальных настроек устройства. (стр. 31)

4 M E N U

• Нажмите для отображения экрана меню или Disc Navigator.
• Выбор и воспроизведение главы, раздела, дорожки или файла через Disc Navigator.

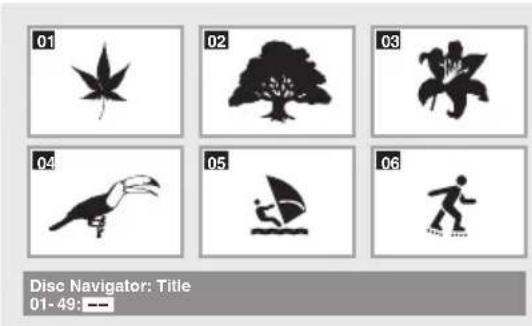

Пример: DVD-Video Disc Navigator

5 ↑/↓/←/→

Используйте для выбора элементов, изменения настроек и перемещения курсора.

ENTER

Используйте для выполнения выбранного элемента или ввода измененной настройки.

PRESET +/-

Используйте для выбора предоставленных станций.

TUNE +/-

Используйте для пошагового изменения частоты. Чтобы выполнить автоматический поиск станций, нажмите и удерживайте в течение нескольких секунд.

6 SOUND

Включает и выключает Virtual Surround и Sound Retriever (стр. 40). Также используйте для настройки Bass и Treble.

7 FUNCTION ▲/▼

Используйте для переключения источника входного сигнала. Источники переключаются в следующем порядке.

iPod ↔ BT Audio ↔ Air Jam ↔ DVD/CD ↔ USB ↔ FM ↔ Internet Radio ↔ Music Server ↔ AUX ↔

Возврат к началу (индикация отсутствует)

8 ▶ PLAY

Нажмите, чтобы запустить воспроизведение.

9 ◀◀/◀II/

• Нажмите во время воспроизведения для быстрой прокрутки назад.
• В режиме паузы нажмите для покадрового перемещения назад. (Только для дисков DVD-Video или DVD VR)
• Нажмите и удерживайте в режиме паузы для замедленного воспроизведения в обратном направлении. (Только для дисков DVD-Video или DVD VR)

10 ■ STOP

Нажмите, чтобы остановить воспроизведение.

11 PREV

Нажмите для возврата на начало текущей воспроизводящейся дорожки или файла. Дважды нажмите для перехода назад на начало предыдущей дорожки или файла.

12 SHIFT

Нажмите, чтобы получить доступ к командам, заключенным в 'рамки' (пад кнопками) на пульте. Эти кнопки обозначены звездочкой (*) в данном разделе.

13 HOME MENU

При выборе входа с DVD/CD нажимайте для отображения/закрытия HOME MENU. Когда выбран другой вход, эта кнопка недоступна.

• Audio Settings (стр. 33)
• Video Adjust (стр. 33)
- Play Mode

Функция Play Mode может не работать для некоторых дисков или файлов.

Play Mode
A-B Repeat	A(Start Point)
Repeat	B(End Point)
Random	Off
Program
Search Mode

A-B Repeat

Повторно воспроизводится указанный участок внутри одной главы или дорожки.

Repeat

Повторное воспроизведение глав, разделов, дорожек или файлов.

Random

Воспроизведение глав, разделов или дорожек в произвольном порядке.

Program (стр. 23)

Воспроизведение глав, разделов, дорожек или файлов в запрограммированном порядке.

Search Mode

Воспроизведение указанного номера или времени внутри главы, раздела, дорожки или файла.

• Disc Navigator (MENU на стр.10)
- Initial Settings (стр. 33)

14 DISP OFF

Нажмите для отключения главного дисплея, когда он не нужен.

15 SLEEP

Используйте для переключения устройства в спящий режим и выбора периода времени до перехода в спящий режим (стр. 35).

16

Используйте для включения и выключения таймера.

17 CLEAR

Нажмите для очистки выбранного значения.

Используйте это, например, если был введен неправильный номер.

18 RETURN

Когда на главном устройстве открыто меню настройки, меню диска или меню Disc Navigator нажатие этой кнопки возвращает к предыдущему меню.

19 MUTE

Нажмите, чтобы временно приглушить звук.

20 SHUFFLE

Выполнение воспроизведения в случайном порядке дорожек на выбранном iPod/iPhone, DVD/CD, запоминающем устройстве USB или на музыкальном сервере Music Server.

21 VOLUME +/-

Используйте для регулировки уровня громкости прослушивания. (Настройка по умолчанию: 10)

22 REPEAT

Выполнение повторного воспроизведения дорожек на выбранном iPod/iPhone, DVD/CD, запоминающем устройстве USB или на музыкальном сервере Music Server.

23 ▶▶/

- Нажмите во время воспроизведения для быстрой прокрутки вперед.

• В режиме паузы нажмите для покадрового перемещения вперед. (Только для дисков DVD-Video, DVD VR, Video CD или DivX)
• Нажмите и удерживайте в режиме паузы для замедленного воспроизведения в направлении вперед. (Только для дисков DVD-Video, DVD VR, Video CD или DivX)

24 II PAUSE

Нажмите для временной остановки воспроизведения. Нажмите еще раз для возобновления воспроизведения.

25 ZOOM

Используйте для увеличения/уменьшения изображения во время воспроизведения дисков DVD/CD. Для изображений, хранящихся на iPod/iPhone, эта кнопка недоступна.

26 ▶▶| NEXT

Нажмите во время воспроизведения для перехода вперед на начало следующей дорожки или файла.

27 DISPLAY

Нажимайте во время воспроизведения дисков DVD/CD для отображения истекшего времени, оставшегося времени воспроизведения и т. д. на экране телевизора. Никакая индикация не отображается, когда выбран другой источник, кроме диска DVD/CD.

28 TOP MENU

Нажмите для отображения главного меню DVD-Video.

Верхняя панель

1 Слот загрузки диска

2 ▲ EJECT

Извлечение диска. Автоматическое переключение на вход с диска DVD/CD.

3 ⏻ STANDBY/ON

Нажмите для включения или отключения питания.

4 FUNCTION

Используйте для переключения источника входного сигнала. Источники переключаются в следующем порядке.

iPod → BT Audio → Air Jam → DVD/CD → USB → FM → Internet Radio → Music Server → AUX → Возврат к началу (индикация отсутствует)

5 BT AUDIO

Переключает источник входного сигнала на BT Audio.

6 AIR JAM

Переключает источник входного сигнала на Air Jam.

7 ▶/II

Нажмите, чтобы запустить воспроизведение. Во время воспроизведения устанавливает паузу/ возобновляет воспроизведение.

8 ■

Нажмите, чтобы остановить воспроизведение.

9 VOLUME -/+

Используйте для регулировки уровня громкости прослушивания. (Настройка по умолчанию: 10)

Передняя панель

1 POWER ON

Когда питание включено, этот индикатор горит.

BT AUDIO

Когда в качестве источника входного сигнала выбрано ВТ Audio, этот индикатор горит.

AIR JAM

Когда в качестве источника входного сигнала выбрано Air Jam, этот индикатор горит.

TIMER

Когда таймер включения включен (On), этот индикатор горит.

TUNE

Когда тюнер принимает вещание в диапазоне FM, индикатор TUNE горит.

HDMI

Когда данное устройство распознается другим компонентом, совместимым с HDMI, этот индикатор горит.

2 Главный дисплей

3 Дополнительный дисплей

4 Громкоговорители

5 U Snopr -

6 AUX IN

Используется для подключения дополнительных компонентов.

7 Разъем PHONES

Используется для подключения наушников.

8 Соединительный разъем для iPod/iPhone

Главный дисплей

1 Входной источник

2 Таймер отключения

Когда задан таймер отключения, на дисплее отображается время, оставшееся до отключения питания.

3 Air Play

Отображается синим цветом во время работы функции AirPlay и белым цветом в режиме остановки.

4 Состояние сетевого соединения

Когда устройство подключено к проводной сети, этот индикатор горит.

Когда устройство подключено к беспроводной сети, этот индикатор горит. ^1

Когда устройство не подключено к проводной сети, этот индикатор горит.

5 Имя файла/дорожки/исполнителя/ альбома/радиостанции и т. д.

6 M U T E

Отображается во время работы функции приглушения.

7 Состояние воспроизведения

8 Обложка

Отображается, когда текущий воспроизводимый файл включает в себя изображение обложки альбома и т. д.

9 Функции повтора и смешения

Повторить все файлы.

Повторить файл.

Смешать

10 Истекшее время воспроизведения

11 Строка воспроизведения

Полоска становится длиннее по мере истечения времени воспроизведения.

12 Оставшееся время воспроизведения

Примечание

1 Дашное изображение не отображает силу припимаемого сигнала, количество полос не изменяется.

Глава 4: Начало работы

При использовании данного устройства впервые будут отображаться следующие экраны.

Настройте следующие элементы, чтобы выполнить конфигурацию устройства.

1 Нажмите STANDBY/ON.

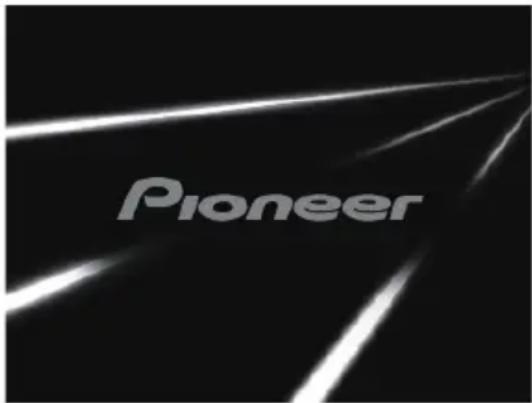

Примерно через двадцать секунд после включения питания появится следующий начальный экран-заставка. Для завершения загрузки требуется около одной минуты после включения питания.

Установка параметра Quick Start Mode на On позволит выполнять запуск устройства быстрее (стр. 32).

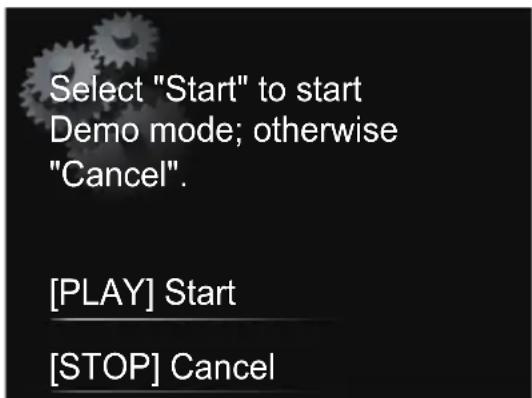

2 Отмените демонстрационный режим Demo Mode (Установите в нормальный режим).

После экрана, указанного в шаге 1, автоматически отобразится следующий экран. При нажатии кнопки ■ STOP будет выполнен переход к шагу 3.

• Нажмите кнопку ▶ PLAY, чтобы запустить Demo Mode. При следующем запуске будет необходимо выполнить установку в шаге 3.
• Когда выбирается Demo Mode, параметр Quick Start Mode одновременно устанавливается на значение On.

- Настройки Demo Mode и Quick Start Mode также можно изменить вручную в Option Settings (см. стр. 32). Когда в шаге 2 установлен демонстрационный режим Demo Mode, если впоследствии Demo Mode отменяется с помощью меню Option Settings, то это одновременно не отменяет режим Quick Start Mode. Эти две настройки необходимо менять независимо друг от друга.

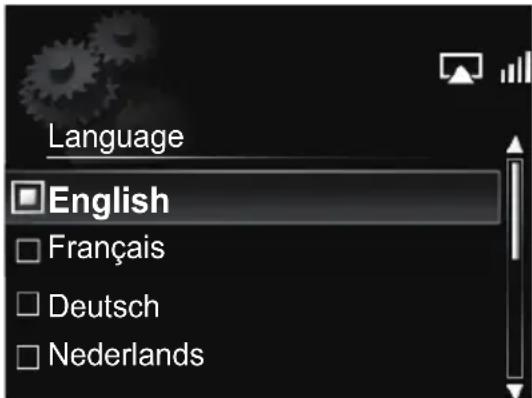

3 С помощью ↑/↓ выберите язык данного устройства, затем нажмите ENTER.

- Данная настройка не влияет на начальное меню, отображение на экране или язык, выбранный для звука или субтитров DVD. Чтобы изменить эти элементы, обращайтесь к инструкциям на стр. 34.

Настройка будет задана.

Глава 5:

Воспроизведение с iPod/iPhone

Простое подсоединение iPod/iPhone к данному устройству позволяет прослушивать высококачественный звук с iPod/ iPhone. Данное устройство можно также подсоединить к телевизору, что позволит просматривать изображения с iPod/ iPhone.

Настройка воспроизведения и уровня громкости для музыки и изображений с iPod/iPhone может быть выполнена с данного устройства или на самом iPod/iPhone.

Проверка поддерживаемых моделей iPod/iPhone

Ниже приведены модели iPod/iPhone, которые могут воспроизводиться на данном устройстве. ^1

iPod/iPhone Аудио	Управлен	Видео
iPod nano 2G √	√	—
iPod nano 3/4/5/6G √		√	√	*
iPod classic √	√	√
iPod touch 1/2/3/4G √		√	√
iPhone √	√	√
iPhone 3G/3GS √		√	√
iPhone 4 √	√	√

* iPod nano 6G не может воспроизводить видеоматериалы, но может воспроизводить только показ слайдов.

• Данная система была разработана и протестирована для использования с программным обеспечением iPod/iPhone версий, указанных на веб-сайте компании Pioneer (http://pioneer.jp/homeav/support/ios/eu/).
• Установка на iPod/iPhone программного обеспечения других версий, отличных от указанных на веб-сайте компании Pioneer, может привести к несовместимости с данной системой.

1 Выберите "Настройки" ("Settings") из главного меню.

При использовании iPod touch или iPhone выберите "General" после того, как выберите "Settings".

2 Выберите " About".

Отобразится версия программного обеспечения.

Совет

- При использовании iPod/iPhone, не поддерживаемого данным устройством, с помощью приобретаемого отдельно кабеля подсоединяйте iPod/iPhone к соединительному разъему AUX IN данного устройства.

Подключение iPod/iPhone

ВНИМАНИЕ

• При подсоединении устройств iPod/iPhone всегда используйте адаптер для док-станции, прилагаемый в комплекте поставки iPod/iPhone, или отдельно приобретенный адаптер для док-станции, предназначенный для использования с iPod/iPhone. iPod/iPhone не может подсоединяться без адаптера для док-станции. Попытка подсоединить iPod/iPhone без адаптера для док-станции может привести к повреждению или сбоям в работе.
• Универсальный адаптер для док-станци и iPod/iPhone не входит в комплект поставки данного устройства.

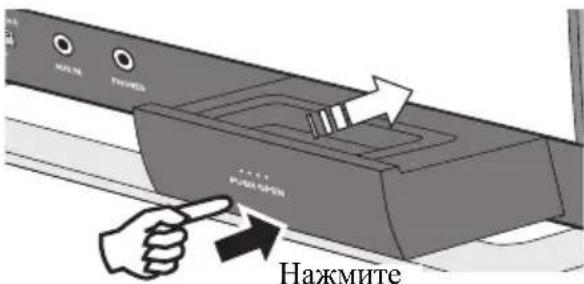

1 Откройте соединительный разъем для iPod/iPhone. ^2

Нажмите

Примечание

• Компания Pioneer не гарантирует воспроизведение данной системой других моделей iPod/iPhone, кроме указанных.
- Пекоторые функции могут быть ограничены в зависимости от используемой модели или версии программного обеспечения.
- Устройства iPod/iPhone лицензируются для копирования материалов, не защищешных авторским правом, и материалов, копирование которых пользователю юридически разрешено.
- Такие функции, как эквалайзер, не могут контролироваться с помощью данной системы, поэтому перед выполнением подключения рекомендуется отключать эквалайзер.
- Компания Pioneerе не может ни при каких обстоятельствах нести ответственность за какой-либо прямой или косвенный ущерб, причиненный недостатками или потерей записанных материалов в результате сбоя в работе iPod/iPhone.
- Для получения подробных инструкций относительно использования iPod/iPhone обращайтесь к руководству, прилагаемому к iPod/iPhone.

2 При открывании соединительного разъема для iPod/iPhone поддерживайте верхнюю часть устройства рукой, чтобы предотвратить его движение.

Воспроизведение с iPod/iPhone

2 Подсоедините адаптер для док станции к соединительному разъему для iPod/iPhone.

Прикрепляя адаптер для док-станции, уделяйте внимание правильной ориентации адаптера для док-станции по направлениям перед-зад. Чтобы прикрепить адаптер, сначала расположите выступающие язычки с передней стороны адаптера в углубления в соединительном разъеме iPod/iPhone и нажимом установите адаптер на место. Прикрепляя адаптер, будьте осторожны, чтобы не повредить контакты.

3 Подсоедините iPod/iPhone.

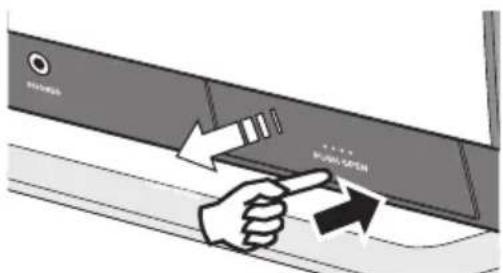

• Когда iPod/iPhone не подсоединен, плотно закрывайте соединительный разъем для iPod/iPhone.

Подключение к телевизору

Для того чтобы просматривать изображения с iPod/iPhone на телевизоре, выполните подключение с помощью композитного видеокабеля.

- При подсоединении iPod/iPhone к данному устройству настройка выхода на телевизор на iPod/iPhone автоматически устанавливается на 'ON' (ВКЛ).¹

Воспроизведение с iPod/iPhone

ВНИМАНИЕ

- Когда iPod/iPhone подсоединен к данному устройству, если вы желаете управлять непосредственно iPod/iPhone, надежно удерживайте iPod/iPhone другой рукой, чтобы предотвратить сбои в работе, которые могут возникнуть из-за плохого контакта.

1 Подсоедините iPod/iPhone.

- Чтобы подсоединить iPod/iPhone, см. Подключение iPod/iPhone на стр. 16.

2 Нажмите FUNCTION ▲/▼, чтобы выбрать iPod в качестве входного источника.

На главном дисплее отобразится iPod, и запустится воспроизведение.

Для iPod/iPhone могут выполняться следующие операции.

Кнопка	Функции
▶ PLAY	Запускаст обычное воспроизведение.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Включает паузу воспроизведения.
I◀◀ PREV	Нажмите, чтобы выполнить переход к началу текущего файла, а затем к предыдущим файлам.
▶▶ NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
◀◀	Нажмите и удерживайте для запуска быстрого сканирования назад.
▶▶	Нажмите и удерживайте для запуска быстрого сканирования вперед.
SHUFFLE	Выбранные в текущий момент дорожки на iPod/iPhone воспроизводятся в случайном порядке (воспроизведение в случайном порядке).
REPEAT	Выбранные в текущий момент дорожки на iPod/iPhone воспроизводятся повторно.*
MENU	Используйте для доступа к меню iPod/iPhone.
↑/↓/ENTER	Используйте для управления меню iPod/iPhone.

Примечание

1 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
- При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее изначальное значение.

Воспроизведение с iPod/iPhone

* При каждом нажатии REPEAT режимы повтора

переключаются следующим образом. ^1

Повторить 1 → Повторить все → Обычный режим воспроизведения

Повторить 1: Повторное воспроизведение текущего воспроизводимого файла.

Повторить все: Повторное воспроизведение всех файлов.

Если никаких устройств не подключено к соединительному разъему для iPod/iPhone и с данным устройством не выполняется никаких операций в течение 30 минут и дольше, питание автоматически отключается. ^2

Если данное устройство не может воспроизвести iPod/iPhone, выполните следующие проверки для поиска и устранения неполадок:

• Проверьте, поддерживается ли подсоединенный iPod/iPhone данным устройством.
• Переподсоедините iPod/iPhone к устройству. Если это не поможет решить проблему, попробуйте выполнить сброс настроек iPod/iPhone.
• Проверьте, поддерживается ли программное обеспечение iPod/iPhone данным устройством.

Если невозможно управлять iPod/iPhone, проверьте следующее:

• Правильно ли подсоединен iPod/iPhone?
Переподсоедините iPod/iPhone к устройству.
- Возможно, iPod/iPhone «завис»? Попробуйте выполнить сброс настроек iPod/iPhone и переподсоедините iPod/iPhone к устройству.

Совет

• Подзарядка iPod/iPhone выполняется всегда, когда iPod/iPhone подсоединен к данному устройству. (Данная функция поддерживается также в режиме ожидания.)
• При переключении входа с iPod на другую функцию воспроизведение iPod/iPhone временно останавливается.

Примечание

1 Когда iPod/iPhone находится в режиме повтора или случайной выборки (shuffle), на главном дисплее не отображается никаких иконок.
2 Только когда Power Save mode выбрано в Auto mode select (стр. 32).

Глава 6:

Воспроизведение Bluetooth® Audio

Воспроизведение музыки с помощью беспроводной технологии Bluetooth

Данное устройство оснащено адаптером Bluetooth ^® (Pioneer, Модель № AS-BT200). Вы можете прослушивать музыку по беспроводной связи с помощью устройства, оснащепного беспроводной технологией Bluetooth (сотовый телефон, цифровой музыкальный проигрыватель и т.д.). ^1 Также, с помощью имеющихся в продаже передатчиков, поддерживающих беспроводную технологию Bluetooth, вы можете слушать музыку на устройстве, не оснащепном встроенным модулем беспроводной технологии Bluetooth. Модель AS-BT200 поддерживает технологию защиты данных SCMS-T, поэтому музыку можно также прослушивать на устройстве, оснащенном беспроводной технологией Bluetooth типа SCMS-T.

Использование дистанционного управления

Пульт дистанционного управления, поставляемый с данным устройством, позволяет запускать и останавливать воспроизведение носителей и выполнять другие операции. ^2

Об адаптере Bluetooth®

Адаптер расположен в месте, указанном на сопроводительной иллюстрации. Не удаляйте его.

Примечание

1 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили A2DP.
- Компания Pioneerет не гарантирует надлежащее соединение и работу данного устройства со всеми устройствами, оснащенными беспроводной технологией Bluetooth.
- Bluetooth ^30 (слово и логотипы) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc.; использование PIONEER CORPORATION этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.
2 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили AVRCP.
- Работа дистанционного управления не гарантируется для всех устройств, оснащенных беспроводной технологией Bluetooth.

Установка PIN-кода

Установите на данном устройстве такое же значение PIN-кода, какое задано на используемом устройстве, оснащенном беспроводной технологией Bluetooth. Поддерживаемые значения PIN-кода включают 0000, 1234 или 8888.

• Настройка по умолчанию: 0000

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT Audio в качестве входного источника.

Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.

2 Нажмите SET UP.

3 C помощью ↑/↓ выберите Option Setting → BT PIN Select, затем нажмите ENTER.

4 C помощью ↑/↓ выберите PIN -код, затем нажмите ENTER.

PIN-кода будет сохранен.

Сопряжение адаптера Bluetooth® и устройства, оснащенного беспроводной технологией Bluetooth

“Сопряжение устройств” необходимо выполнять до запуска воспроизведения содержимого с устройства, оснащенного беспроводной технологией Bluetooth, через адаптер Bluetooth ^® . Обязательно выполняйте сопряжение устройств при первом включении системы или в случае, если данные сопряжения оказались удалены. “Сопряжение устройств” — это процедура, необходимая для регистрации устройства, оснащенного беспроводной технологией Bluetooth, для

установления беспроводной связи через интерфейс Bluetooth.¹ Более подробные инструкции вы можете найти в руководстве по эксплуатации вашего устройства, оснащенного беспроводной технологией Bluetooth.

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT Audio в качестве входного источника.

Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.

2 Включите устройство, оснащенное беспроводной технологией Bluetooth, для которого вы хотите выполнить сопряжение, поместите его возле системы и переключите его в режим сопряжения.

Начнется процедура сопряжения.

3 Убедитесь в том, что адаптер Bluetooth® обнаружен устройством, оснащенным беспроводной технологией Bluetooth.

- Если устройство, оspanщенное беспроводной технологией Bluetooth, не подключается к данному устройству, выполните процедуру подключения с устройства, оspanщенного беспроводной технологией Bluetooth.

Прослушивание музыкальных данных с устройства, оснащенного беспроводной технологией Bluetooth

1 Нажмите FUNCTION ▲/▼ или BT AUDIO на верхней панели устройства, чтобы выбрать BT Audio в качестве входного источника.

Загорится индикатор BT AUDIO, и на главном дисплее отобразится BT Audio.

2 Установите соединение между устройством, оснащенного беспроводной технологией Bluetooth, и данным устройством

- См. Сопряжение адаптера Bluetooth® и устройства, оснащенного беспроводной технологией Bluetooth выше.

Примечание

1 • Сопряжение требуется выполнять только при первом использовании устройства, оснащенного беспроводной технологией Bluetooth, совместно с адаптером Bluetooth®.
- Чтобы установить соединение через интерфейс Bluetooth, операцию сопряжения устройств следует выполнять как на вашей системе, так и на другом устройстве, оснащенном беспроводной технологией Bluetooth.
- Во время сопряжения название данного устройства отображается как AS-BT200.

3 Нажмите кнопку воспроизведения.

▶ PLAY для начала

Следующие операции с устройствами, оснащенными беспроводной технологией Bluetooth, теперь можно выполнять с помощью пульта дистанционного управления.

Кнопка Функции

▶ PLAY	Запускает обычное воспроизведение.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
◀◀ PREV	Нажмите, чтобы выполнить переход к началу текущего файла, а затем к предыдущим файлам.
▶▶ NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
◀◀	Нажмите и удерживайте для запуска быстрого сканирования назад.*
▶▶	Нажмите и удерживайте для запуска быстрого сканирования вперед.*

* Данная функция может работать по-другому, в зависимости от подсоединенного устройства.
- Когда никаких устройств, оснащенных беспроводной технологией Bluetooth, не подключено, если в течение 30 минут и дольше не выполняется никаких операций, питание автоматически отключается. ^2

AIR JAM

Air Jam — представляет собой эксклюзивное приложение компании Pioneer, распространяемое бесплатно.

Air Jam позволяет подключать несколько совместимых устройств к даншому устройству с помощью беспроводной технологии Bluetooth. Пользуясь данным приложением, вы можете создать грушовой список воспроизведения на поддерживаемом устройстве для воспроизведения в домашнем кинотеатре через данное устройство. Вы и вапи друзья можете добавлять в список воспроизведения произведения на ваших устройствах. Air Jam также позволяет удалять произведение до того, как кто-нибудь сможет ее прослушать.

1 Нажмите FUNCTION ▲/▼ или AIR JAM на верхней панели устройства, чтобы выбрать Air Jam в качестве входного источника.

Загорится индикатор AIR JAM, и на главном дисплее отобразится Air Jam.

Для получения более подробной информации о том, как пользоваться Air Jam, посетите напи веб-сайт.

http://pioneer.jp/product/soft/iapp_airjam/en.html

Предупреждение относительно радиоволн

Данное устройство работает на радиочастоте 2,4 ГГц, которая может использоваться другими беспроводными системами (см. список ниже). Во избежание помех или перебоев в связи не используйте данное устройство вблизи таких устройств или отключайте их на время эксплуатации данного устройства.

• Безпроводные телефоны
- Безпроводные факсы
- Микроволновые печи
- Устройства для беспроводных локальных сетей (IEEE802.11b/g)
- Безпроводные ауди о-/видеосистемы
• Безпроводные пульты игровых приставок
- Медицинские приборы, работающие в микроволновом диапазоне
• Некоторые устройства для наблюдения за детьми

Прочие, менее распространенные устройства, работающие в том же диапазоне частот:

• Охранные системы сигнализации
• Любительские радиостанции
  • Системы управления складским снабжением
• Системы идентификации поездов и аварийных транспортных средств

Примечание

- В случае появления помех на телевизионном изображении существует вероятность того, что устройство, оснащенное беспроводной технологией Bluetooth, или данное устройство (включая приборы, поддерживаемые данным устройством) создают интерференцию сигналов с входным разъемом антенны телевизора, видеодеки, спутникового тюнера и т. п. В этом случае увеличьте расстояние между входным разъемом антенпы и устройством, оснащенным беспроводной технологией Bluetooth, или данным устройством (включая аппараты, поддерживаемые данным устройством).

- Если между данным устройством (включая аппараты, поддерживаемые данным устройством) и устройством, оснащенным беспроводной технологией Bluetooth, имеются какие-либо препятствия (например, металлическая дверь, бетонная стена или изолятор из фольги), то, чтобы избежать появления помех и шумов, а также прерывания сигнала, может потребоваться изменить место установки системы.

Примечание

1 • Устройство, оснащенное беспроводной технологией Bluetooth, должно поддерживать профили AVRCP.
- Работа некоторых устройств, оснащенных беспроводной технологией Bluetooth, может отличаться от приведенной в таблице выше.
2 Только когда Power Save mode выбрано в Auto mode select (стр. 32).

Области применения

Данное устройство предназначено только для домашнего использования. (В зависимости от условий связи расстояние передачи может быть уменьшено).

Воспроизведение звука может оказаться невозможным или значительно ухудшиться в следующих местах:

• В зданиях из железобетона или армированных панелей.
• Вблизи крупных металлических объектов.
• В толпе людей, вблизи зданий и прочих препятствий.
• В условиях в оздействия магнитного поля, статического электричества, высокочастотных радиопомех от устройств, работающих на той же частоте, что и данное устройство (2,4 ГГц), такие как устройства беспроводных локальных сетей 2,4 ГГц (IEEE802.11b/g) или микроволновые печи.
- В густонаселенных жилых районах (многоквартирный дом, городской дом и т. п.), а также если ваша система установлена вблизи микроволновой печи соседей, возможно появление радиопомех. В этом случае следует выбрать другое место для установки системы. Радиопомехи не появляются, когда микроволновая печь не используется.

Отраженные радиволны

На дапное устройство воздействуют прямые волпы, исходящие от устройства, оснащенного беспроводной технологией Bluetooth, а также волны, отраженные от стен, предметов мебели и стен помещения. Волпы, отраженные от препятствий и окружающих объектов, в свою очередь, создают вторичное отраженное излучение, и, в зависимости от местоположения, влияют на качество припимаемого сигнала. Если это является причиной ухудшения качества звука, попробуйте немного изменить расположение устройства, оспащенного беспроводной технологией Bluetooth. Следует также помнить, что звук может прерываться под влиянием отраженных волн, возникающих от передвижения человека в пространстве между дапным устройством и устройством, оснащенным беспроводной технологией Bluetooth.

Меры предосторожности, касающиеся соединений с аппаратами, поддерживаемыми данным устройством

• Выполните все соединения для всех аппаратов, поддерживаемых данным устройством, включая аудиокабели и кабели питания, перед тем как подсоединять их к данному устройству.
• После завершения соединений к данному устройству проверьте аудиокабели и кабели питания, чтобы убедиться в том, что они не перекрутились между собой.
• При отсоединении данного устройства убедитесь в том, что вокруг аппарата имеется достаточное пространство для выполнения работ.
• При изменении соединений аудиокабелей и кабелей питания для аппаратов, поддерживаемых данным устройством, убедитесь в том, что вокруг аппарата имеется достаточное пространство для выполнения работ.

Глава 7:

Воспроизведение диска

Воспроизведение дисков

1 Нажмите STANDBY/ON, чтобы включить питание.

На дисплее передней панели отобразится выбранный вход.

• Для воспроизведения дисков DVD-Video или DivX перед запуском воспроизведения включите телевизор и переключите вход телевизора.
• Вы можете переключить язык экранного меню устройства (OSD Language на стр. 34).

2 Нажмите FUNCTION ▲/▼, чтобы выбрать DVD/CD в качестве входного источника.

На главном дисплее отобразится DVD/CD.

Если диск уже загружен в слот загрузки диска, нажмите ▲ EJECT, чтобы извлечь диск. Извлечение диска.

3 Вставьте в слот диск.

- Пользуясь цифровыми кнопками (от 0 до 9), вы можете задать и воспроизвести главу, раздел, дорожку или файл, который вы хотите просмотреть/ прослушать.

• Возьмите диск, как это показано на рисунке, вставьте его в центр загрузочного слота и осторожно нажмите на диск сверху.
• После этого диск автоматически втянется в слот.
• Если диск не загружается ровно и беспрепятственно, не пытайтесь прилагать к нему силу. Выньте его из слота и попытайтесь вставить еще раз. Попытка приложения силы к диску может привести к поломке или ошибкам в работе.
• Не касайтесь рабочей поверхности диска, поскольку при наличии на пей отпечатков пальцев или загрязнепий диск может не воспроизводиться надлежащим образом.
• Диски диаметром 8 см воспроизводиться не могут. Не пытайтесь использовать адаптеры для компакт-дисков диаметром 8 см, чтобы воспроизвести такие диски, поскольку это может привести к сбоям в работе.

Извлечение диска из устройства

• Нажмите ▲ EJECT на верхней панели.

Совет

- Если в режиме DVD/CD в течение более 30 минут не выполняется никаких операций, питание автоматически отключается.

Воспроизведение в желаемом порядке (запрограммированное воспроизведение)

1 Нажмите HOME MENU.

На экране телевизора отобразится HOME MENU.

2 С помощью ↑/↓ выберите Play Mode, затем нажмите ENTER.

Отобразится экран Play Mode.

3 С помощью ↑/↓ выберите Program, затем нажмите ENTER или →.

4 С помощью ↑/↓ выберите Create/Edit, затем нажмите ENTER.

Экран Create/Edit отличается в зависимости от диска или файла.

5 С помощью ↑/↓/←/→ выберите раздел, главу, дорожку или файл, затем нажмите ENTER.

Program
Program Step	Title 1-01	Chapter 1-015
01.	Title 01	Chapter 001
02.		Chapter 002
03.		Chapter 003
04.		Chapter 004
05.		Chapter 005
06.		Chapter 006
07.		Chapter 007
08.		Chapter 008

• Чтобы добавить в программу, сначала выберите место в программе (шаг программы), потом выберите главу, раздел или дорожку, а затем нажмите ENTER (файлы добавляются в конец программы).
• Нажмите RETURN для возврата к предыдущему экрану. При возврате к предыдущему экрану во время ввода запрограммированные пастройки стираются.
  • Для удаления шага, выделите его и нажмите CLEAR.

6 Нажмите ▶PLAY, чтобы начать воспроизведение.

• Чтобы воспроизвести уже заданную программу, выберите Playback Start на экране программ, а затем нажмите ENTER.
• Чтобы возобновить обычное воспроизведение, выберите Playback Stop на экране программ, а затем нажмите ENTER. Программа сохраняется в памяти.
• Чтобы отменить программу целиком, выберите Program Delete на экране программ, а затем пажмите ENTER.
• Программы можно воспроизводить повторно. Выберите Program Repeat из Repeat на экране режима воспроизведения (Play Mode) во время запрограммированного воспроизведения.
• Программы не могут воспроизводиться в произвольном порядке (произвольное воспроизведение невозможно во время запрограммированного воспроизведения).

Глава 8:

Воспроизведение с USB

Воспроизведение файлов, хранящихся на запоминающих устройствах USB

• Данное устройство может не распознавать запоминающее устройство USB, не воспроизводить файлы или не подавать питание на запоминающее устройство USB. Подробнее см. в Когда подключено запоминающее устройство USB на стр. 46.
• Компания Pioneer не гарантирует, что будут воспроизводиться все файлы, записанные на запоминающих устройствах USB, или что на все запоминающие устройства USB будет подаваться питание. Также обратите внимание, что компания Pioneer не несет никакой ответственности за любую потерю файлов на запоминающих устройствах USB в связи с подключением к данному устройству.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать USB в качестве входного источника.

На главном дисплее отобразится USB.

2 Подсоедините запоминающее устройство USB.

Папки/файлы, хранящиеся на подсоединенном запоминающем устройстве USB, автоматически отобразятся на главном дисплее.

3 С помощью ↑/↓ выберите файл, затем нажмите ENTER.

Начнется воспроизведение.

• Для возврата к предыдущему экрану, нажмите RETURN.
- Если вы хотите переключить на другой входной источник, перед переключением спачала остановите воспроизведение с запоминающего устройства USB.
- Отключайте питание перед отсоединением запоминающего устройства USB.

Вы можете выполнить следующие операции. Обратите внимание, что в зависимости от текущей воспроизводимой категории некоторые кнопки будут недоступны для управления.

Кнопка	Функции
▸ PLAY	Отменяет паузу воспроизведения. При нажатии этой кнопки из меню выбора файла отобразится экран для текущего воспроизводимого файла.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
◀◀ PREV	Нажмите, чтобы выполнить переход к предыдущим файлам.
▶▶ NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
SHUFFLE	Текущие выбранные дорожки воспроизводятся в случайном порядке (воспроизведение в случайном порядке).
REPEAT	Текущие выбранные дорожки воспроизводятся повторно.*

* Последовательно нажимайте для переключения между опциями повторного воспроизведения. Опция ‘💡’ повторно воспроизводит текущий воспроизводимый файл. Опция ‘💡’ повторно воспроизводит все файлы.

Когда не идет воспроизведение с запоминающего устройства USB, если в течение 30 минут и дольше не выполняется никаких операций, питание автоматически отключается. ^1

При воспроизведении аудиофайлов на главном дисплее отображается следующий экран. Обратите внимание на то, что некоторые типы файлов могут не отображаться.

1 Только когда Power Save mode выбрано в Auto mode select (стр. 32).

Глава 9:

Интернет-радио

Прослушивание интернет-радио

Подключение к локальной сети LAN

Подсоедините к сети через интерфейс LAN.

Подробнее о подсоединениях см. Подключение к сети через интерфейс LAN на стр. 8.

Прослушивание интернет-радио впервые

При прослушивании интернет-радио впервые следуйте следующим инструкциям, чтобы выполнить настройку на желаемую радиостанцию.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать Internet Radio в качестве входного источника. На главном дисплее отобразится Internet Radio.

2 С помощью ↑/↓ выберите Find Net Radio, затем нажмите ENTER.

3 С помощью ↑/↓ выберите станцию, затем нажмите ENTER.

Настройка на радиостанцию

1 Нажмите FUNCTION ▲/▼, чтобы выбрать Internet Radio в качестве входного источника.

- На главном дисплее отобразится информация для радиостанции, которая была выбрана последней.

2 Нажмите MENU, чтобы отобразить экран меню интернет-радио.

3 С помощью ↑/↓ выберите Find Net Radio или Favorites, а затем нажмите ENTER.

• Выберите Find Net Radio, если вы хотите выполнить пастройку на радиостанцию, не внесенную в список избранного Favorites.
• Выберите Favorites, если вы хотите выполнить настройку на радиостанцию, уже внесенную в список избранного Favorites.
• Чтобы добавить станции в список избранного Favorites, см. Добавление радиостанций в список избранного Favorites на стр. 25.

4 С помощью ↑/↓ выберите станцию, затем нажмите ENTER.

- Если вы выберите Find Net Radio, вы также сможете выбрать доступные радиостанции из меню интернет-радио.

Добавление радиостанций в список избранного Favorites

1 Выполните настройку на радиостанцию из Find Net Radio.

• Следуйте инструкциям Настройка на радиостанцию на стр. 25.
• На главном дисплее отобразится информация о радиостанции.

2 Нажмите и удерживайте ENTER в течение нескольких секунд.

- В списке избранного Favorites можно сохранить до 20 станций.

Удаление радиостанций из списка

1 Нажмите MENU, чтобы отобразить экран меню интернет-радио.
2 С помощью ↑/↓ выберите Favorites и нажмите ENTER.
3 С помощью ↑/↓ выберите радиостанцию, которую вы хотите удалить, затем нажмите ENTER.
4 С помощью ↑/↓ выберите Delete, затем нажмите ENTER.

Выберите ОК, чтобы подтвердить.

- Чтобы отменить удаление радиостанции, нажмите RETURN.

Дополнительные операции для интернет- радио

Регистрация вещательных станций, отсутствующих в списке vTuner, со специального сайта компании Pioneer

На данном устройстве можно зарегистрировать и воспроизводить вещательные станции, не включенные в список станций, распространяемый службой vTuner. Проверьте код доступа, требуемый для регистрации на данном аппарате, затем, пользуясь этим кодом, выполните вход на специальный сайт Pioneer, посвященный интернет-радио, и зарегистрируйте желаемые вещательные станции в папку Favorites. Сайт компании Pioneer, посвященный интернет-радио, находится по адресу:

http://www.radio-pioneer.com

1 Отобразите экран Find Net Radio.

Чтобы отобразить экран списка интернет-радио, выполните шаги с 1 по 3, описанные в Прослушивание интернет-радио впервые на стр. 25.

2 С помощью ↑/↓ выберите Help, а затем нажмите ENTER.

3 С помощью ↑/↓ выберите Get access code, а затем нажмите ENTER.

Отобразится код доступа, требуемый для регистрации на специальном сайте компании Pioneer, посвященном интернет-радио. Запишите этот адрес на памятку.

На экране справки Help можно проверить следующую информацию:

• Get access code - Отобразится код доступа, требуемый для регистрации на специальном сайте компании Pioneer, посвященном интернет-радио.
• Show Your WebID/PW - После регистрации на специальном сайте компании Pioneer, посвященном интернет-радио, отображается зарегистрированное имя и пароль.
• Reset Your WebID/PW - Служит для выполнения сброса всей информации, зарегистрированной на специальном сайте компании Pioneer, посвященном интернет-радио. При сбросе все зарегистрированные вепцательные станции также очищаются. Если вы желаете прослушивать те же станции, после сброса выполните регистрацию повторно.

4 Войдите на специальный сайт компании Pioneer, посвященный интернет-радио, с компьютера и выполните процедуру регистрации.

Войдите на указанный выше сайти, пользуясь кодом доступа, указанным в шаге 3, выполните регистрацию пользователя, следуя инструкциям на экране.

5 Зарегистрируйте желаемые вещательные станции в качестве избранных, следуя инструкциям на экране компьютера.

Вы можете зарегистрировать как вещательные станции, отсутствующие в списке vTuner, так и станции, включенные в список vTuner. В этом случае они будут зарегистрированы на аппарате в качестве избранных вещательных станций и смогут воспроизводиться.

Глава 10:

Музыкальный сервер

Данное устройство может воспроизводить аудиофайлы, хранящиеся на компьютерах или других компонентах в локальной сети Local Area Network (LAN).

Введение

Данное устройство позволяет прослушивать аудиофайлы на компьютере или других компонентах, подключенных к данному устройству через интерфейс LAN. В данной главе описаны процедуры настройки и воспроизведения, необходимые для пользования данными функциями. Рекомендуется также обращаться к руководству по эксплуатации, прилагаемому к сетевому компоненту.

• Фото- и видеофайлы воспроизводиться не могут.
- С помощью Windows Media Player 11 или Windows Media Player 12 можно даже воспроизводить на данном устройстве аудиофайлы, защищенные авторскими правами.

О воспроизводимых сетевых устройствах DLNA

Данное устройство позволяет воспроизводить музыку на медиа-серверах, подключенных к той же локальной сети (LAN), что и устройство. Данное устройство позволяет воспроизводить файлы, хранящиеся на следующих устройствах:

• Компьютеры под управлением Microsoft Windows Vista или XP с установленным компонентом Windows Media Player 11
• Компьютеры под управлением Microsoft Windows 7 с установленным компонентом Windows Media Player 12
• Цифровые медиа-серверы, совместимые с DLNA (на компьютерах или других компонентах)

Файлы, хранящиеся на компьютерах или цифровом медиа-серверс DMS, как это описано выше, могут воспроизводиться по команде с внешнего цифрового медиа-контроллера DMC. Устройства, воспроизведение файлов с которых управляется с помощью DMC, называются цифровыми медиа-рендерерами DMR. Данное устройство поддерживает функцию DMR.

Когда данное устройство выбрано в качестве DMR и запускается воспроизведение цифрового медиа-сервера DMS, вход данного устройства переключается на DMR. В режиме входа DMR на главном дисплее устройства отображаются: название воспроизводимой дорожки, имя исполнителя, название альбома и обложка альбома (некоторые элементы информации в зависимости от воспроизводимого файла могут не отображаться).

В режиме DMR такие операции, как воспроизведение и остановка воспроизведения файлов, могут выполняться с внешнего контроллера. Также может выполняться управление уровнем громкости и приглушением звука.

При нажатии кнопок FUNCTION ▲/▼ во время воспроизведения DMR воспроизведение DMR останавливается и устройство возвращается к той функции входа, которая была выбрана до начала воспроизведения DMR.

- В зависимости от используемого внешнего контроллера воспроизведение может прерываться при регулировке уровня громкости звука с помощью контроллера. В этом случае выполняйте регулировку уровня громкости звука на основном устройстве или с помощью пульта дистанционного управления.

Использование AirPlay на iPod touch, iPhone, iPad и iTunes

Данное устройство поддерживает аудиопотоки AirPlay с iPod touch (2, 3 и 4 поколения), iPhone 4, iPhone 3GS, iPad с iOS 4.2 или более поздней версии и iTunes 10.1 (Mac и PC) или более поздней версии.

Чтобы использовать AirPlay, выберите ваше устройство на iPod touch, iPhone, iPad или в iTunes и запустите воспроизведение. ^1

Вход на устройство автоматически переключается, когда используется AirPlay.

В режиме AirPlay могут выполняться следующие операции:

• Регулировка уровня громкости данного устройства с iPod touch, iPhone, iPad или из iTunes.
• Пауза/возобновление воспроизведения, переход к следующей/предыдущей дорожке, смешанное (в произвольном порядке)/повторное воспроизведение с пульта дистанционного управления данного устройства. ^2
• Отображение информации о текущей воспроизводимой дорожке на главном дисплее устройства, включая имя исполнителя, произведения/альбома и обложку альбома. ^3
• При нажатии кнопок FUNCTION ▲/▼ во время воспроизведения AirPlay воспроизведение AirPlay останавливается и устройство возвращается к той функции входа, которая была выбрана до начала воспроизведения AirPlay.

Совет

• Для использования AirPlay требуется наличие сетевой среды.
• Название устройства, отображаемое в пользовательском интерфейсе AirPlay на iPod touch, iPhone, iPad и iTunes можно изменить с помощью Friendly Name из Network Setting.

Примечание

1 За более подробной информацией обращайтесь на веб-сайт компании Apple (http://www.apple.com).
2 На главном дисплее не отображаются статус воспроизведения, иконки режимов повтора или выборки (shuffle).
3 Может не отображаться другая информация, кроме названия произведения.

Музыкальный сервер

- Функция AirPlay, которой оснащено данное устройство, было разработано и протестировано на версиях программного обеспечения для iPod touch, iPhone, iPad и версиях программного обеспечения для iTunes, указанных на веб-сайте компании Pioneer. Функция AirPlay может быть несовместима с другими версиями программного обеспечения iPod touch, iPhone, iPad или iTunes, отличными от указанных на веб-сайте компании Pioneer.

О функции DHCP-сервера

Для воспроизведения аудиофайлов, хранящихся на компонентах в сети, требуется включить функцию DHCP-сервера маршрутизатора.

В случае если на маршрутизаторе отсутствует встроенная функция DHCP-сервера, необходимо настроить сеть вручную. В противном случае воспроизведение аудиофайлов, хранящихся на компонентах в сети, или прослушивание интернет-радиостанций невозможно. Подробнее об этом см. Network setting (Haстройка семи) на стр. 36.

Авторизация данного устройства

Чтобы сделать воспроизведение на данном устройстве возможным, необходимо выполнить его авторизацию. Авторизация устройства выполняется автоматически, когда оно подсоединяется к компьютеру через сеть. Если этого не происходит, пожалуйста, выполните авторизацию данного устройства на компьютере вручную. Метод авторизации (или разрешения) для доступа отличается в зависимости от типа сервера, подключенного в данный момент. Подробнее об авторизации дапного устройства см. руководство по эксплуатации сервера.

Воспроизведение аудиофайлов, хранящихся на компьютерах или других компонентах

Подключение к локальной сети LAN

Перед использованием этой функции подсоедините компьютер или другие компоненты к сети через интерфейс LAN.

Подробнее о подсоединениях см. стр. 8.

Воспроизведение с помощью музыкального сервера

ВАЖНО

• Вы не сможете получить доступ к компьютеру в сети, пока вы подключены к домену, заданному в сетевой среде Windows. Вместо входа в домен войдите в систему локального компьютера.
• В некоторых случаях истекшее время воспроизведения может отображаться неправильно.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать музыкальный сервер.

Все доступные серверы отобразятся на главном дисплее.

- Если нет доступных для воспроизведения серверов, отобразится "Empty".

2 С помощью ↑/↓ выберите сервер, на котором хранится желаемый файл, затем нажмите ENTER.

Папки/файлы, хранящиеся на сервере, автоматически отобразятся на главном дисплее.

3 С помощью ↑/↓ выберите файл, который вы хотите воспроизвести, затем нажмите ENTER.

Начнется воспроизведение.

• Если файл, который вы хотите воспроизвести, находится в папке, сначала выберите папку.
• При нажатии RETURN во время воспроизведения, отобразится предыдущий экран (папки/файлы).

Вы можете выполнить следующие операции. Обратите внимание, что в зависимости от текущей воспроизводимой категории некоторые кнопки будут недоступны для управления.

Кнопка Функции

▶ PLAY	Отменяет паузу воспроизведения. При нажатии этой кнопки из меню выбора файла отобразится экран для текущего воспроизводимого файла.
II PAUSE	Включает паузу воспроизведения.
■ STOP	Останавливает воспроизведение.
|◀◀ PREV	Нажмите, чтобы выполнить переход к предыдущему файлу.
▶▶I NEXT	Нажмите, чтобы выполнить переход к следующему файлу.
SHUFFLE	Текущие выбранные дорожки воспроизводятся в случайном порядке (воспроизведение в случайном порядке).
REPEAT	Текущие выбранные дорожки воспроизводятся повторно.*

* Последовательно нажимайте для переключения между опциями повторного воспроизведения. Опция ‘💡’ повторно воспроизводит текущий воспроизводимый файл. Опция ‘💡’ повторно воспроизводит все файлы.

Глава 11:

Использование тюнера

Прослушивание радиопрограмм в FM-диапазоне

Тюнер может принимать вещание в диапазоне FM и может сохранять любимые радиостанции.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена настройка.

2 Выполните настройку на радиостанцию.

Когда тюнер принимает вещание в диапазоне FM, индикатор TUNE горит.

Это можно сделать двумя способами:

Автоматическая настройка — Чтобы выполнить поиск радиостанций, пажмите и удерживайте в течение нескольких секунд TUNE +/- . Устройство начнет поиск следующей станции и остановится, когда станция будет найдена. Повторите поиск для других станций.

Ручная настройка — Чтобы изменять частоту пошагово, нажимайте TUNE +/-

Сохранение радиостанций

Вы можете сохранить до 9 запрограммированных станций для удобного доступа к вашим избранным станциям, чтобы каждый раз не выполнять настройку на них вручную. ^1

• Ручное сохранение

запрограммированных радиостанций

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена настройка.

2 Выполните настройку на радиостанцию.

3 Нажмите и удерживайте цифровую кнопку (от 1 до 9) в течение нескольких секунд.

Частота, на которую выполнена настройка, будет назначена выбранной цифровой кнопке. Предыдущая запрограммированная радиостанция будет перезаписана.

• Автоматическое сохранение

запрограммированных радиостанций

1 Нажмите и удерживайте PRESET + в течение нескольких секунд.

Начнется автоматическая настройка.

• Частоты, на которые будет выполнена настройка, будут назначены кнопкам в их цифровой последовательности.
• Автоматическая пастройка останавливается, когда заканчивается диапазон FM или когда достигнут предел в 9 запрограммированных станций.

Прослушивание запрограммированных радиостанций

1 Нажмите FUNCTION ▲/▼, чтобы выбрать FM.

На главном дисплее отобразится частота, на которую выполнена пастройка.

2 Нажмите цифровую кнопку (от 1 до 9), для которой назначена FM-радиостанция.

Совет

- Последовательно нажимая PRESET +/-, выберите запрограммированную станцию в цифровой последовательности.

Примечание

1 При сохранении новой частоты вещания на позиции станции, на которой уже содержится ранее сохраненная частота, предыдущая частота перезаписывается новой частотой.

Глава 12: Другие соединения

• Прежде чем выполнять или изменять соединения, выключайте питание и отсоединяйте кабель питания от сетевой розетки.
• Если гнездо для мини-штекера AUX IN подсоединено к гнезду дополнительных наушников, уровень громкости данного устройства будет регулироваться в соответствии с уровнем громкости воспроизводящего компонента. Если после понижения уровня громкости данного устройства звук будет искажаться, попробуйте понизить уровень громкости на дополнительном воспроизводящем компоненте.

Подсоединение дополнительных компонентов

Подключите гнездо мини-разъема AUX IN на передней панели к дополнительному воспроизводящему компоненту.

- Данный метод может использоваться для воспроизведения музыки на данном устройстве с моделей iPod/iPhone, которые не поддерживают использование док-станции iPod Dock.

Передняя панель данного устройства

Прослушивание дополнительных компонентов

1 Нажмите FUNCTION ▲/▼, чтобы выбрать AUX.

- На главном дисплее отобразится AUX.

2 Запустите воспроизведение на дополнительном компоненте.

- Когда для параметра Auto mode select установлено значение Power Save mode, если выбрана функция AUX, а как к разъему AUX IN не подсоединено пикакого источника, то при отсутствии каких-либо операций управления в течение 30 минут устройство автоматически отключается.

Глава 13:

Изменение настроек

Initial Settings

Заводские настройки по умолчанию указаны курсивом.

1 Нажмите SET UP, чтобы отобразить экран Initial Setup.

2 С помощью ↑/↓ выберите элемент, затем нажмите ENTER.

3 Следуйте описаниям на главном дисплее, чтобы изменить настройку.

Настройки Функции
Timer Setting		Настройка таймера включения и времени, когда устройство будет включено.
Clock Setting	Clock Display(On/On (Standby)/Off)	Выберите On, чтобы отображать часы на дополнительном дисплее.Когда выбрано On (Standby), часы будут отображаться на дополнительном дисплее, даже если питание выключено (Off).
	Time Format(12H/24H)	Выберите 12-часовой (12H) или 24-часовой (24H) формат индикации времени.
	Clock Adjustment(Auto/Manual)	Выберите Auto, чтобы настроить часы автоматически.Выберите Manual, чтобы настроить часы вручную. О способе настройки часов см. стр. 35.
	Time ZoneПо умолчанию установленанастройка GMT ±0.	Выбор часового пояса вашей области. Часовой пояс можно настроить, только когда параметр Clock Adjustment установлен на Auto.Например, если вы находитесь на Гавайях (GMT -10:00), с помощью ↑/↓ выберите Гавайи и нажмите ENTER.
	Daylight Saving Time(On/Off)	Выбирайте On, когда действует летнее время. Часы будут переведены на один час вперед.
Display Setting(Level3/Level2/Level1)		Регулировка яркости дисплея.
Network Setting	Network Type(Wired/Wireless/Auto)	Выбор типа подключения к сети.Когда выбрано Auto, тип сети будет автоматически переключаться между Wired и Wireless. Он будет зависеть среды при включении устройства.
	Network Configuration(Wired Setting/WirelessSetting)	Подробнее о настройках см. стр. 36.
	WPS(PBC/PIN Input)	Настройки соединения WPS см. на стр. 38.
	Friendly Name	Можно изменить название данной системы, отображаемое на компьютере или другом устройстве,подключенном к сети. По умолчанию на заводе установлено название X-SMC5.
Option Setting	BT PIN Select(0000:1234/8888)Используется для настройки PIN-кода дляBluetooth. (стр. 20)
	Volume Limit Setting(On/Off)Когда выбраноО, уровень громкости можно настраивать в диапазоне от 0 до 30.Каждый раз при измелепии этой настройки уровень громкости переключается на 0.
	Internet Parental Lock(Change Password/Internet Parental Lock)Ограничение использования интернет-радио с помощью пароля. УстановитеInternet Parental Lockна On/Off.Вы можете задать пароль изChange Password. (стр. 39)
	Auto mode select(Power Save mode/Demo Mode/Off)Когда выбраноПower Save mode, устройство будет автоматически переключаться в режим ожидания, если с шим в течение более 30 минут не осуществляется никаких операций.Когда выбраноЭmo Mode, демонстрационный экран запускается, если в течение более 5 минут с устройством не осуществляется никаких операций.
	Language(English/Другие языки).Переключение языка рабочих сообщений, отображаемых на основном дисплее.Другие языки: французский, немецкий, нидерландский, итальянский, испанский, русский, японский
	Quick Start Mode(On/Off)Когда этот параметр настроен наOnна загрузку будет требоваться меньше времени. Кроме того включение автоматически произойдет при выполнении функции AirPlay. Однако, обратите внимание, что когда параметрQuick Start Modeустановлен наOn, потребление электрического тока в режиме выключшного питания (режиме ожидания) будет приблизительно таким же, как требуемое при включенном питании. Также если кабель питания был отсоединен в то время, как параметрQuick Start Modeустановлен наOn, в следующий раз при повторном подсоединении штскера потребуется прогрев аппаратуры приблизительно в течение одной минуты, до того как она начнет отвечать. Подождите около одной минуты после повторного подсоединения кабеля, перед тем как нажать кнопкуSTANDBY/ON.
	Software UpdateИспользуется для обновления программного обеспечения устройства.
System Info	Используется для проверки подробной информации об устройстве.

Настройки для воспроизведения DVD/CD

1 Нажмите FUNCTION ▲/▼, чтобы выбрать DVD/CD в качестве входного источника. На главном дисплее отобразится DVD/CD.

2 Нажмите HOME MENU

На экране телевизора отобразится HOME MENU.

3 С помощью ↑/↓/←/→ выберите элемент, затем нажмите ENTER.

4 С помощью ↑/↓/←/→измените настройку, затем нажмите ENTER.

Закрытие экрана HOME MENU

• Нажмите HOME MENU.

Заводские настройки по умолчанию указаны курсивом.

ВАЖНО

- Следующие настройки применимы для входа с диска DVD/CD; они не действуют, когда выбраны другие входные источники.

Параметры звуковых настроек Audio Settings

Настройки Функции
Equalizer(Off/Rock/Pop/Live/Dance/ Techno/Classic/Soft)	Выбирайте в соответствии с жанром музыки, которую хотите прослушать.
Audio DRC(High/Medium/Low/Off)	Делает громкие звуки слабсе и слабые звуки громче. Изменяйте настройку, например, при просмотре кинофильмов поздно ночью.Данная настройка оказывает влияние только на звучание Dolby Digital.Эффект зависит от уровня громкости подключешного телевизора, аудио/видео ресивера или усилителя, громкоговорителей, др. Попытайтесь использовать различные настройки, и выберите ту, которая обеспечивает наилучший эффект.
Dialog(High/Medium/Low/Off)	Изменяйте эту настройку, когда звук диалогов слишком тихий и плохо слышен. Данная настройка влияст только на многоканальный звук.

Параметры видеонастроек Video Adjust

Настройки Функции
Sharpness(Fine/Standard/Soft)	Регулирует резкость картинки.
Brightness(от -20 до +20)	Регулирует яркость картинки.
Contrast(от -16 до +16)	Регулирует соотношение яркости между наиболее яркими и наиболее темными участками картинки.
Gamma(от -3 до +3)	Регулирует отображение темных участков картинки.
Hue(от green 9 до red 9)	Регулирует баланс между зеленым и красным.
Chroma Level(от -9 до +9)	Регулирует плотность цветов. Дашная пастройка эффективна для источников с множеством цветов,например мультфильмы.

При покупке параметры Brightness, Contrast, Gamma, Hue и Chroma Level установлены на 0.

Параметры исходных настроек Initial Settings

• Используйте эти кнопки для выполнения подробных настроек устройства.
• Initial Settings не может выбираться во время воспроизведения. Сначала остановите диск.

Настройки Digital Audio Out

Настройки Функции
HDMI Out	Выберите аудиосигналы для вывода через разъем HDMI OUT (LPCM (2CH)/Auto/Off) в соответствии с подключенным устройством, совместимым с HDMI.

Настройки Video Output

Настройки Функции
TV Screen	Переключение формата отображения картинки (4:3 (Letter Box)/4:3 (Pan & Scan)/16:9 (Wide)/16:9 (Compressed)) в соответствии с подключенным телевизором.Настройка 16:9 (Compressed) может использоваться, только когда данное устройство подключено к телевизору с помощью кабеля HDMI и для параметра HDMI Resolution (см. ниже) установлено одно из следующих значений: “1280x720p”, “1920x1080i” или “1920x1080p”.
HDMI Resolution	Переключение разрешения видеосигналов, выводимых от терминалов HDMI OUT (720x480i/720x576i/720x480p/720x576p/1280x720p/1920x1080i/1920x1080p). Если после изменения настройки изображение не отображается правильно, верните настройку на значение ‘720x480p/720x576p’. См. раздел Установка настроек HDMI Resolution на их значения по умолчанию на стр. 34.
HDMI Color	Переключение видеосигналов, выводимых от терминала HDMI OUT (Full range RGB/RGB/Component).

Настройки Language

Настройки Функции
Audio Language	Переключение языка во время прослушивания звука с дисков DVD-Video (English/доступные языки/Other Language).
Subtitle Language	Переключение языка субтитров, отображаемых для дисков DVD-Video (English/доступные языки/Other Language).
DVD Menu Lang.	Переключение языка, используемого для индикации меню дисков DVD-Video.(w/ Subtitle Lang./доступные языки/Other Language).
Subtitle Display	Выберите, отображать субтитры (On) или пет (Off).

• Если для пастройки вверху выбрано значение “Other Language”, выполните операции, сверяясь по Таблица языковых кодов на стр. 51.

Настройки Display

Настройки Функции
OSD Language	Переключение языка рабочих сообщений (Play, Stop, др.), отображаемых на экране телевизора (English/доступные языки).
Angle Indicator	Выберите, отображать метку ракурса на экране телевизора (On) или нет (Off).
On Screen Display	Выберите, отображать рабочие сообщения (Play, Stop и др.) на экране телевизора (On) или нет (Off).

Настройки Options

Настройки Функции
Parental Lock	Ограничение просмотра DVD-Video (Password/Level Change/Country Code). Чтобы установить значение для настройки “Country Code”, см. Таблица языковых кодов и таблица кодов стран/ регионов на стр. 51.
DivX VOD	Отображение регистрационного кода, требующегося для воспроизведения файлов DivX VOD (Activate/Deactivate).

Установка настроек HDMI Resolution на их значения по умолчанию

1 Нажмите ⏻ STANDBY/ON, чтобы выключить питание.
2 Нажмите ⏻ STANDBY/ON, нажимая при этом VOLUME –.
Используйте кнопки на верхней панели устройства. Питание включится.

Использование таймера

Настройка часов

Настройка часов перед использованием таймера. ^1

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Clock Setting → Clock Adjustment.

3 Выберите Auto или Manual.

Если вы выбрали Manual, переходите к шагу 4.

• Auto работает, только когда устройство подключено к сети. Подключите устройство к сети, если вы хотите использовать автоматическую настройку времени.
• Опция Auto доступна для выбора, даже когда подключение к Интернету отсутствует, но время на часах автоматически обновляться не будет.
• ля использования функцией автоматической регулировки часов требуется заключить контракт к провайдером интернет-услуг.

4 С помощью ↑/↓/←/→ или цифровых кнопок настройте часы, затем нажмите ENTER.

• Использование ←/→ перемещает позицию настройки (часы/минуты/секупды/АМ, РМ²).
• Использование ↑/↓ увеличивает или уменьшает значения.

- При нажатии RETURN отобразится предыдущий экран.

Настройка таймера включения ^3

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Timer Setting.

Отобразится экран Timer Setting.

3 С помощью ↑/↓/←/→ или цифровых кнопок настройте часы, затем нажмите ENTER.

Загорится индикатор TIMER, и таймер включения будет задан.

• Использование ←/→ перемещает позицию настройки (часы/минуты/АМ, РМ²).
• Использование ↑/↓ увеличивает или уменьшает значения.

• При нажатии RETURN отобразится предыдущий экран.
• Таймер включения включит входной источник на уровне громкости, выбрашном при пастройке таймера.

Включение/выключение таймера включения ^4

1 Нажмите ⏻, чтобы включить таймер.

Загорится индикатор TIMER.

- Чтобы выключить таймер, пажмите ☑ , когда таймер включен.

Использование таймера включения

1 Установите таймер включения на включение.

2 Нажмите STANDBY/ON, чтобы выключить питание.

3 При наступлении времени включения данное устройство автоматически включится и начнет воспроизведение на выбранной функции входа.

Если с устройством не совершается никаких операций в течение 60 минут или дольше после начала воспроизведения по таймеру включения, питание автоматически выключается (режим ожидания).

Использование таймера отключения

Таймер отключения отключает устройство через заданный период времени, позволяя спокойно засыпать, не беспокоясь о необходимости выключения устройства.

• Нажмите SLEEP несколько раз, чтобы выбрать время отключения.

Выберите между значениями в минутах 5 min, 15 min, 30 min, 60 min, 90 min или Off (Выкл).⁵

Примечание

1 При отключении устройства от розетки питания (или в случае сбоя в сети питания) часы требуется настраивать снова.
2 Индикаторы "АМ" и "РМ" отображаются, только когда параметр Time Format установлен на режим 12H.
3 Вы можете настроить таймер, когда устройство находится в режимах iPod, FM, Internet Radio или AUX.
4 Перед включением таймера необходимо выполнить настройку Timer Setting.
5 Таймер отключения можно установить нажатием SLEEP во время отображения оставшегося времени.

Network setting (Настройка сети)

Если к данному устройству подключен широкополосный маршрутизатор (со встроенной функцией DHCP-сервера), вы можете просто включить функцию DHCP-сервера, без необходимости в ручной настройке сети. Если к данному устройству подключен широкополосный маршрутизатор, не оснащенный функцией DHCP-сервера, его необходимо настроить, как это описано ниже. Перед выполнением настройки сети проконсультируйтесь относительно требуемых настроек с провайдером интернет-услуг (ISP) или администратором сети.

Рекомендуется также обращаться к руководству по эксплуатации, прилагаемому к сетевому компоненту.

- Любые изменения в настройках широкополосного маршрутизатора, не оснащенного функцией DHCP-сервера, необходимо отражать в сетевых настройках устройства.

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Network Setting → Network Configuration.

3 С помощью ↑/↓ выберите Wired Setting или Wireless Setting, затем нажмите ENTER.

Следующие шаги описаны отдельно для Wired Setting и Wireless Setting. Следуйте инструкциям для соответствующего типа сети.

Wired Setting (Настройка проводной сети)

1 С помощью ↑/↓ выберите DHCP Off, затем нажмите ENTER.

Отобразится экран настройки IP-адреса.

2 С помощью ↑/↓/←/→ или цифровых кнопок настройте цифры, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение значений.

Static IP Address (Статический IP-адрес)

Вводимый IP-адрес должен быть определен в пределах следующих диапазонов. Если IP-адрес определен вне следующих диапазонов, вы не сможете воспроизводить аудиофайлы, хранящиеся на компопентах в сети, или прослушивать интернет-радиостанции.

Класс А: от 10.0.0.1 до 10.255.255.254 / Класс В: от 172.16.0.1 до 172.31.255.254 / Класс С: от 192.168.0.1 до 192.168.255.254

Subnet Mask (Maska подсети)

Если xDSL модем или терминальный адаптер подключены напрямую к данному устройству, введите маску подсети, указанную в документации провайдера интернет-услуг. В большинстве случаев вводится 255.255.255.0.

Gateway Address (Адрес шлюза)

Если к данному устройству подключен шлюз (маршрутизатор), введите соответствующий IP-адрес.

Preferred DNS/Alternate DNS (Предпочтаемый DNS/Альтернативный DNS)

Если в документации, предоставленной провайдером интернет-услуг, указан только один адрес DNS-сервера, введите Preferred DNS. В случае если имеется более двух адресов DNS-серверов, введите Alternate DNS в поле для второго адреса DNS-сервера.

Proxy Setup (Настройка прокси-сервера)

Выберите Use Proxy Server, если данное устройство подключается к Интернету через прокси-сервер. Введите IP-адрес прокси-сервера в поле Proxy Server Address. Также, введите номер порта прокси-сервера в поле 'Proxy Port'.

Изменение настроек

Wireless Setting (Настройка беспроводной сети)

1 С помощью ↑/↓ выберите Manual, затем нажмите ENTER.

Совет

- Чтобы выбрать Auto, выберите имя сети, к которой вы хотите выполнить подключение, и следуйте инструкциям с шага 4.

2 С помощью ↑/↓/←/→ введите SSID, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
- CLEAR: Удаление символов по одному.

3 С помощью ↑/↓ выберите тип защиты, затем нажмите ENTER.

• Если вы выбрали None. → Шаг 5

4 С помощью ↑/↓/←/→ введите Pass Phrase или WEP Key.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
• CLEAR: Удаление символов по одному.

5 С помощью ↑/↓ выберите DHCP Off, затем нажмите ENTER.

Отобразится экран настройки IP-адреса.

6 С помощью ↑/↓/←/→ или цифровых кнопок настройте цифры, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение значений.

• Приведенные ниже элементы являются пастраиваемыми. Подробнее о настраиваемых элементах см. шаг 2 в разделе Wired Setting (Настройка проводной сети) на стр. 36.
  Static IP Address (Статический IP-адрес)
  Subnet Mask (Macka подсети)
  Gateway Address (Адрес шлюза)
  Preferred DNS/Alternate DNS (Предпочтаемый DNS/Альтернативный DNS)
  Proxy Setup (Настройка прокси-сервера)

Настройка соединения WPS

WPS представляет собой сокращение от Wi-Fi Protected Setup (безопасная настройка беспроводной сети). Это стандарт, установленный отраслевой группой Wi-Fi Alliance, для функции, позволяющей простыми операциями выполнять настройки, связанные с установлением соединений между устройствами беспроводной локальной сети, совместимыми с WPS, и шифрованием данных.

Данное устройство поддерживает конфигурацию нажатием кнопок и конфигурацию путем вода PIN-кода.

ВАЖНО

- Для того чтобы использовать соединение WPS, параметр Network Type необходимо установить на Wireless или Auto. Чтобы изменить тип сети, см. стр. 31.

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Network Setting → WPS.

3 С помощью ↑/↓ выберите PBC (Конфигурация нажатием кнопок) или PIN Input (Ввод PIN-кода), затем нажмите ENTER.

Настройки соединения выполняются автоматически простым нажатием кнопок WPS на устройствах беспроводной локально сети, совместимых с WPS. Следуйте инструкциям на главном экране. Это самый простой способ выполнения настрок, он возможен, когда устройства беспроводной локальной сети, совместимые с WPS, оснащены кнопкой WPS.

- PIN Input

Настройки соединения выполняются путем ввода 8-значного PIN-кода, отображаемого на главном дисплее, для выбранной точки доступа. Следуйте инструкциям, приведенным в разделе «Соединение с помощью конфигурации путем ввода PIN-кода» справа.

Соединение путем ввода PIN-кода (PIN Input)

1 Нажмите SET UP и выберите Network Setting → WPS → PIN Input, затем нажмите ENTER.

2 С помощью ↑/↓ выберите точку доступа, к которой вы хотите выполнить подключение, затем нажмите ENTER.

3 Проверьте PIN-код данного устройства, затем нажмите ENTER.

PIN-код данного устройства отобразится на главном дисплее. Вы должны проверить данный PIN-код для подключения к сети.

4 В течение 2 минут после закрытия сообщения о PIN-коде введите PIN-код для точки доступа, выбранной в шаге 2.

- Метод ввода PIN-кода отличается в зависимости от используемого устройства локальной сети. За подробной информацией обращайтесь к инструкциям по эксплуатации к используемому устройству локальной сети.

Friendly Name

1 Нажмите SET UP.

2 Выберите Network Setting → Friendly Name.

3 С помощью ↑/↓/←/→ введите Friendly Name, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Изменение отображаемого символа.
• SOUND: Переключение типов символов.
- CLEAR: Удаление символов по одному.

Настройка родительского контроля

Вы можете ограничить доступ к интернет-радио для детей. Когда параметр Internet Parental Lock установлен на On, вы не сможете прослушивать интернет-радио без ввода пароля. ^1

Включение/выключение родительского контроля

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Option Setting → Internet Parental Lock → Internet Parental Lock.

3 С помощью ↑/↓/←/→ или цифровых кнопок введите пароль, затем нажмите ENTER.

• ←/→: Перемещение позиции настройки.
• ↑/↓: Увеличение или уменьшение цифр.
• CLEAR: Удаление символов по одному.
• Заводская настройка по умолчанию: "0000".

4 С помощью ↑/↓ выберите On или Off, а затем нажмите ENTER.

Изменение пароля

1 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

2 Выберите Option Setting → Internet Parental Lock → Change Password.

3 С помощью ↑/↓/←/→ или цифровых кнопок введите текущий пароль, затем нажмите ENTER.

4 С помощью ↑/↓/←/→ или цифровых кнопок введите новый пароль, затем нажмите ENTER.

- При нажатии RETURN отобразится предыдущий экран.

Обновление программного обеспечения

Используйте эту процедуру для обновления программного обеспечения устройства. Вы можете выполнить обновление программного обеспечения через запоминающее устройство USB.

Обновление через запоминающее устройство USB посредством загрузки файла обновления с компьютера, считывание этого файла на запоминающее устройство USB, последующим подключением запоминающего устройства USB к порту USB на передней панели устройства.

- Если файл обновления предлагается на веб-сайте компании Pioneer, загрузите его на ваш компьютер. При загрузке файла обновления с веб-сайта компании Pioneer на ваш компьютер этот файл будет в формате ZIP. Разархивируйте файл ZIP, перед тем как сохранить его на запоминающее устройство USB. Если на запоминающем устройстве USB имеются какие-либо старые загруженные файлы или загруженные файлы для других моделей, удалите их.

ВАЖНО

• НЕ отсоединяйте шнур питания во время выполнения обновления.
• Во время выполнения обновления через запоминающее устройство USB не отсоединяйте запоминающее устройство USB.

1 Нажмите FUNCTION ▲/▼, чтобы выбрать USB в качестве входного источника.

На главном дисплее отобразится USB.

2 Нажмите SET UP.

На главном дисплее отобразится экран Initial Setup.

3 Выберите Option Setting → Software Update → Start, затем нажмите ENTER.

4 Чтобы выполнить обновление, выберите ОК.

Отобразится экран обновления и начнется установка обновления.

- После завершения установки обновления питание устройства автоматически отключится.

Примечание

1 Автоматическая настройка часов по сети будет продолжать работать, даже когда параметр Internet Parental Lock установлен на On.

Сообщения при обновлении программного обеспечения

Сообщения о состоянии

Описание

File Not Found.

На запоминающем устройстве USB не обнаружен файл обновления. Сохраните файл в корпевой директории запоминающего устройства USB.

Настройки звука

Использование функций Virtual Surround/Sound Retriever

Вы можете добавить к аудиоисточникам захватывающие эффекты.

1 Нажмите SOUND, чтобы выбрать Virtual Surround или Sound Retriever.
2 С помощью ↑/↓ выберите On или Off, а затем нажмите ENTER. О функции Sound Retriever

Эта функция компенсирует аудиоданные, потерянные во время сжатия в МР3 или файловые форматы других типов, позволяя пользователям пасладиться качеством звучания, близким к параметрам оригинального сигнала.

Регулировка низкого и высокого диапазона частот

Используйте кнопки регулировки высоких и низких частот для настройки общей топальности.

1 Нажмите SOUND, чтобы выбрать Bass или Treble.
2 С помощью ←/→ настройте низкие или высокие частоты и нажмите ENTER.

Вы можете настраивать низкочастотные и высокочастотные звуки в диапазоне от -5 до +5 (одиннадцать шагов).

Сброс настроек системы

Выполните эту процедуру для сброса настроек системы на значения по умолчанию, установленные на заводе.

ВАЖНО

• Перед выполнением операции отсоедините все компоненты, подключенные к данному устройству.

1 Нажмите STANDBY/ON.

Устройство включится.

2 Нажмите и удерживайте ■ и ⓍSTANDBY/ON на верхней панели в течение трех секунд.

Устройство отключится (в режим ожидания).

Все настройки будут сброшены на их значения по умолчанию, установленные на заводе, в следующий раз, когда устройство будет включено.

Глава 14:

Воспроизводимые диски и файлы на дисках или запоминающих устройствах USB

Воспроизводимые диски

DVD-Video	Имеющиеся в продаже диски DVD-VideoДиски DVD-R/-RW/-R DL и DVD+R/+RW/+R DL, записанные в режиме Video
DVD VR	Диски DVD-R/-RW/-R DL, записанные в режиме VR
Video CD	Видеокомпакт-диски
CD(R/RW)	Имеющиеся в продаже звуковые компакт-диски (Audio CD)Диски CD-R/-RW/-ROM с музыкой, записанной в формате CD-DA
JPEG	Файлы JPEG, записанные на дисках DVD-R/-RW/-R DL или дисках CD-R/-RW/-ROM
DivX®	Видеофайлы DivX, записанные на дисках DVD-R/-RW/-R DL или дисках CD-R/-RW/-ROM
WMA	Файлы WMA, записанные на дисках DVD-R/-RW/-R DL или дисках CD-R/-RW/-ROM
MP3	Файлы MP3, записанные на дисках DVD-R/-RW/-R DL или дисках CD-R/-RW/-ROM

FUJICOLOR-CD

• Для воспроизведения на данном устройстве дисковые носители (DVD-R/-RW/+R/+RW и CD-R/-RW) должны быть финализированы.
  За подробной информацией относительно процедуры выполнения финализации обращайтесь к инструкциям по эксплуатации к устройству записи дисковых посителей (дапное устройство не может использоваться для финализации дисковых посителей).
• Диски диаметром 8 см воспроизводиться не могут. Не пытайтесь использовать адаптеры для компакт-дисков диаметром 8 см, чтобы воспроизвести такие диски, поскольку это может привести к сбоям в работе.
• Диски, записанные в режиме пакетной записи (формат UDF), несовместимы с данным устройством.
  • DVD является торговой маркой Формата DVD Format/Logo Licensing Corporation.
  • является торговой маркой FUJIFILM Corporation.

Примечание

• Для получения подробных инструкций относительно файлов, которые могут воспроизводиться на iPod/iPhone, обращайтесь к руководству, прилагаемому к iPod/iPhone.
• Данное устройство не поддерживает многосансовые диски или многократную последовательную (multi-border) запись.

- Мпогосеапсовая/мпогократная последовательная запись — это метод, при котором данные записываются на один и тот же диск в два или более ссан са/сессии. "Ссанс" или "сессия" представляет собой единицу записи, состоящую из полного набора данных от начальной записи до конечной записи.

Невоспроизводимые диски

DVD-проигрывателям и дискам DVD-Video присваиваются номера регионов в соответствии с регионом, в котором они продаются. Региональный(с) номер(а) данного проигрывателя указаны ниже.

• DVD-Video: 2

(Для российской модели: 5)

Диски, не содержащие данные номера, воспроизводиться не могут. Воспроизводимые на данном проигрывателе диски отображены ниже.

• Диски DVD: 2 (включая 2) и ALL (Для российской модели: 5 (включая 5) и ALL)

Относительно компакт-дисков с защитой от копирования

Данное устройство сконструировано в соответствии со спецификациями формата звуковых компакт-дисков (Audio CD). Данное устройство не поддерживает воспроизведение или работу дисков, не соответствующих этим спецификациям.

О воспроизведении дисков DualDisc

Диск DualDisc — это новый двухсторонний диск, одна сторона которого содержит данные DVD, например, видео- и аудиоданные и т. д., а другая сторона содержит данные другого типа (отличные от DVD), например, цифровые аудиоматериалы.

• На данном устройстве можно воспроизводить сторону с данными в формате DVD диска DualDisc (за исключением любых материалов DVD-Audio).
• Аудиосторона диска, не являющаяся стороной данных в формате DVD, несовместима с данным устройством.
• Во время загрузки или извлечения DualDisc, сторона, противоположная проигрываемой, может поцарапаться. Поцарапанные диски могут не воспроизводиться.
• Более подробную информацию о спецификациях дисков DualDisc вы можете получить у производителя или продавца диска.

Воспроизведение дисков, созданных на компьютерах или BD/DVD-рекордерах

• Диски, записанные с помощью компьютера, могут не воспроизводиться по причине настроек приложения или настроек среды компьютера. Записывайте диски в формате, воспроизводимом данным устройством. За более подробной информацией обращайтесь к дилеру.
• Диски, записанные с помощью компьютера или BD/DVD-рекордера, могут не воспроизводиться при невысоком качестве записи по причине технических характеристик диска, наличия царапип, загрязнепия на диске, загрязнения на линзе рекордера и др.

Воспроизводимые файлы

• Могут воспроизводиться только диски, записанные в формате ISO9660 Level 1, Level 2 и Joliet.
• Файлы, защищенные системой DRM (Digital Rights Management), воспроизводиться не могут.
• Не предоставляется пикаких гарантий относительно способности воспроизводить файлы WMV и MPEG-4 AAC, записанные на дисковые носители (DVD-R/-RW/-R DL и CD-R/-RW/-ROM).

Поддерживаемые форматы видеофайлов DivX

• DivX является медийной технологией, созданной компанией DivX, Inc. Медийные файлы DivX содержат данные изображений.

• Файлы DivX могут также содержать такие дополнительные функции воспроизведения, как экраны меню и выбор нескольких языков субтитров/аудиодорожек.

• Сертифицировано DivX Certified ^® для воспроизведения видеоматериалов в формате DivX ^® , включая премиумконтент.

• DivX ^ , DivX Certified ^ и соответствующие логотипы являются торговыми марками компании DivX, Inc. и используются в соответствии с лицензией.

Расширения файлов: .avi и .divx (эти расширения обязательно должны использоваться для того, чтобы данное устройство могло распознать видеофайлы DivX). Обратите внимание, что все файлы с расширением .avi распознаются как MPEG4, но не все из них обязательно являются видеофайлами DivX, поэтому они могут не воспроизводиться на данном устройстве.

- Файлы, не содержащие видеосигналы DivX, не могут воспроизводиться, даже если они имеют расширение “.avi”.

Поддерживаемые разрешения файлов включают:

• N T S C : до 720x480

• P A L : до 720x576

Отображение субтитров из внешних файлов

• Для внешних файлов с субтитрами доступны указанные ниже наборы шрифтов. Вы можете увидеть нужный пабор шрифтов на экране, установив Subtitle Language на стр. 34 в соответствии с файлом с субтитрами.
• Данное устройство поддерживает следующие языковые группы:

Группа 1	Африкаанс (af), Баскский (eu), Каталанский (ca), Датский (da), Голландский (nl), Английский (en), Фарерский (fo), Финский (fi), Французский (fr), Немецкий (de), Исландский (is), Ирландский (ga), Итальянский (it), Норвежский (no), Португальский (pt), Ретороманский (rm), Шотландский (gd), Испанский (es), Шведский (sv)
Группа 2	Албанский (sq), Хорватский (hr), Чешский (cs), Венгерский (hu), Польский (pl), Румынский (ro), Словацкий (sk), Словенский (sl)
Группа 3	Болгарский (bg), Белорусский (be), Македонский (mk), Русский (ru), Сербский (sr), Украинский (uk)
Группа 4	Иврит (iw), Идиш (ji)

Группа 5 Турецкий (tr)

• Некоторые внешние файлы с субтитрами могут отображаться неправильно или вообще не отображаться.
• Для внешних фаилов с субтитрами поддерживаются следующие расширения в имени фаила в формате субтитра (пожалуиста, обратите внимание, что данные фаилы не отображаются в навигационном меню диска): .srt, .sub, .ssa, .smi
• Имя видеофайла должно повторяться в начале имени внешнего файла с субтитрами.
• Максимальное количество внешних файлов с субтитрами, которые можно переключать для одного фильма, составляет 10.

Поддерживаемые форматы файлов изображений

JPEG

Разрешение: До 3072 x 2048 пикселей

Воспроизводимые диски и файлы на дисках или запоминающих устройствах USB

Расширения файлов: jpg и .JPG (это расширение должно обязательно использоваться для того, чтобы дапное устройство могло распознать файлы JPEG – не используйте это расширение для файлов других типов)

• Данное устройство поддерживает базовый (baseline) формат JPEG.
• Данное устройство поддерживает Exif вер.2.2.
• Данное устройство не поддерживает прогрессивный (progressive) формат JPEG.

Воспроизводимые форматы файлов

Данное устройство поддерживает следующие форматы файлов. Обратите внимание, что некоторые форматы файлов недоступны для воспроизведения, хотя они указаны в списке воспроизводимых форматов файлов. Также, совместимость форматов файлов отличается в зависимости от типа сервера. Для подтверждения совместимости форматов файлов, поддерживаемых сервером, проверьте сервер.

• При попытке воспроизвести файлы в неподдерживаемых форматах звук может прерываться или сопровождаться шумом. В подобных случаях убедитесь в том, что формат файла совместим с дапным устройством.
• Условия связи с Интернетом может сказываться на воспроизведении интернет-радио, и в этом случае воспроизведение может оказаться невозможным даже для приведенных в списке форматов файлов.

Категория Расширение Поток

MP3<*1>	.mp3	MPEG-1/2 Audio Layct-3	Частотадискретизации	8 кГц – 48 кГц
			Скоростьквантования	16 бит
			Каналы 2 кан.
			Битоваяскорость	8 кбит/с –320 кбит/с
			VBR/CBR Поддерживается/Поддерживается
LPCM	<*2>	LPCM	Частотадискретизации	8 кГц – 48 кГц
			Скоростьквантования	16 бит
			Каналы 2 кан.
WAV.wavLPCM			Частотадискретизации	8 кГц – 192 кГц(Music Server(Wired))
				8 кГц – 48 кГц(Music Server(Wireless))
				8 кГц – 96 кГц(USB)
			Скоростьквантования	16 бит, 20 бит,24 бит
			Каналы 2 кан.

Категория Расширение Поток

WMA .wma		WMA2/7/8/9	Частотадискретизации	8 кГц – 48 кГц
			Скоростьквантования	16 бит
			Капалы 2 кан.
			Битоваяскорость	5 кбит/с –320 кбит/с
			VBR/CBR Поддерживается/Поддерживается
AAC	.m4a.aac.3gp.3g2	MPEG-4AACMPEG-4HE AAC(AACPlus v1/2)	Частотадискретизации	32 кГц – 48 кГц
			Скоростьквантования	16 бит
			Капалы 2 кан.
			Битоваяскорость	16 кбит/с –320 кбит/с
			VBR/CBR Поддерживается/Поддерживается
FLAC .flac FLAC			Частотадискретизации	32 кГц – 192 кГц(Music Server(Wired))
				32 кГц – 48 кГц(Music Server(Wireless))
				32 кГц – 96 кГц(USB)
			Скоростьквантования	16 бит, 24 бит
			Каналы 2 кан.
			Битоваяскорость	—
			VBR/CBR	—

*1 "Технология декодирования аудиосигналов MPEG Layer-3 используется по лицензии Fraunhofer IIS и Thomson multimedia."

*2 Относится только к потоковым данным с серверов, поэтому расширение отсутствует.

Глава 15:

Дополнительная информация

Поиск и устранение неполадок

Зачастую неверные действия ошибочно принимаются за неполадки или неисправности. Если вам кажется, что этот компонент неисправен, пожалуйста, сначала ознакомьтесь с приведенными ниже пояснениями. Иногда проблема может быть связана с другим компонентом. Проверьте другие компоненты и используемые электрические приборы. Если неполадку не удается устранить даже после ознакомления с приведенными ниже рекомендациями, то обратитесь в ближайший авторизованный сервисный центр Pioneer или к вашему дилеру для выполнения ремонта.

- Если устройство перестает нормально работать из-за внешнего воздействия, например из-за разрядов статического электричества, то отсоедините сетевую вилку от розетки, а затем подсоедините ее снова — это поможет вернуть нормальные рабочие условия.

Общие проблемы

Проблема Проверьте Решение
Заданные настройки были очищены.	Шпур питания был принудительно отсоединен при включенном питании устройства?	Обязательно нажмите STANDBY/ON на верхней панели устройства или нажмите STANDBY/ON на пульте дистащиюшого управления и подождите, пока не отключится индикатор POWER ON на передней панели.
Не включается питание.	Для параметра Quick Start Mode установлено значение On?	Если кабель питания был отсоединен в то время, как параметр Quick Start Mode установлен на On, в следующий раз при повторном подсоединении штекера потребуется прогрев аппаратуры приблизительно в течение одной минуты, до того как она начнет отвечать. Подождите около одной минуты после повторного подсоединения кабеля, перед тем как нажать кнопку STANDBY/ON.
Разница в уровне громкости при воспроизведении DVD, CD, файлов MP3, WMA, iPod/iPhone и тюнера.	Это не является неисправностью устройства.	Уровень громкости может звучать по-разному в зависимости от входного источника и формата записи.
Невозможно управлять данным устройством с помощью пульта дистанционного управления.	Управление ведется на большом расстоянии?	Управляйте на расстоянии в пределах 7 м, 30° от датчика дистанционного управления на передней панели (стр. 6).
	На датчик дистанционного управления попадают прямые солнечные лучи или сильный искусственный свет от fluоресцентной лампы и т. п.?	Сигналы дистанционного управления могут не приниматься надлежащим образом, если на датчик дистанционного управления попадают прямые солнечные лучи или сильный искусственный свет от fluоресцентной лампы и т. п.
	Разрядились багарейки?	Замените батарейки (стр. 6).
Автоматически отключается питание устройства, или автоматически запускается демонстрационный экран.	Параметр Auto mode select установлен на Power Save mode или Demo Mode?	Измените настройку параметра Auto mode select на Off (стр. 32).

Проблема Проверьте Решение

Устройство, оснащенное беспроводной технологиейBluetooth, не подключается или не работает. Не воспроизводится или прерывается звук с устройства, оснащенного беспроводной технологиейBluetooth.

• Проверьте, нет ли рядом с устройством источников электромагнитного излучения в диапазоне 2,4 ГГц (микроволновые печи, устройства беспроводной локальной сети или оснащепшого беспроводной технологиейBluetooth). Если рядом с устройством имеется такой объект, отоввиньте устройство от него. Или же прекратите использование источника электромагнитного излучения.• Проверьте, не слишком ли далеко находится устройство, оснащенное беспроводной технологиейBluetooth, от данного устройства и нет ли между устройством, оснащенным беспроводной технологиейBluetooth, и дашым устройством каких-либо препятствий. Расположите устройство, оснащенное беспроводной технологиейBluetooth, и дашное устройство так, чтобы расстояние между ними не превышало 10 м^* , и между ними не было препятствий.* Расстояние передачи в зоне прямой видимости является оценочным. Фактическое поддерживаемое расстояние передачи может отличаться в зависимости от окружающих условий.• Устройство, оснащенное беспроводной технологиейBluetooth, может быть не переключено в режим поддержки беспроводной технологииBluetooth. Проверьте настройки устройства, оснащенного беспроводной технологиейBluetooth.• Проверьте правильность сопряжения устройств. Настройки сопряжения устройств были удалены из данного устройства или устройства, оснащепшого беспроводной технологиейBluetooth. Сбросьте настройки сопряжения устройств.• Проверьте правильность профиля. Используйте устройство, оснащенное беспроводной технологиейBluetooth, которое поддерживает профили A2DP и AVRCP.

Воспроизведение диска

Проблема Проверьте Решение
Диск не воспроизводится или диск автоматически выгружается.	Диск поцарапан?	Поцарапанные диски могут не воспроизводиться.
	Диск грязный?	Сотрите загрязнения с диска (стр. 53).
	Диск установлен в слот загрузки диска надлежащим образом?	Вставьте в слот диск стороной этикетки вверх.
	Диск имеет соответствующий номер региона?	Данное устройство может воспроизводить диски с номером региона “2 (включая 2)” и “ALL”.
	Устройство размещено в месте с повышенной влажности?	Внутри могла образоваться конденсация. Подождите, пока конденсация не испарится. Не размещайте проигрыватель вблизи кондиционера воздуха и т. п. (стр. 52).
Картинка вытянута, или невозможно переключить формат изображения на телевизоре.	Формат изображения на подключенном телевизоре настроен падлежащим образом?	Обращайтесь к инструкциям по эксплуатации телевизора и правильно настройте формат изображения на телевизоре.
	Настроен-ли Тележкран (TV Screen) соответствующим образом?	Правильно настройте параметр TV Screen (стр. 34). Даншая настройка доступна для контента на диске. Для видеоматериалов и изображений, храпящихся на iPod/iPhone, управляйте непосредственно iPod/iPhone.
Картинка искажается или темнеет во время воспроизведения диска DVD.	Это не является неисправностью устройства.	Данное устройство поддерживает защиту от копирования Rovi. На некоторых телевизорах картинка может не отображаться надлежащим образом при воспроизведении дисков, содержащих сигналы защиты от копирования. Это не является неисправностью.
	Данное устройство и телевизор соединены через видеомагнитофон?	Когда данное устройство подключено к телевизору через видеомагнитофон, функция защиты от аналогового копирования, которой оснащено данное устройство, может влиять таким образом, что картинка, воспроизводящаяся на видеомагнитофоне, не будет отображаться падлежащим образом. Подключите данное устройство и телевизор напрямую.
	Телевизионная система настроена надлежащим образом?	Заводская настройка по умолчанию: AUTO. Если картинка искажена, переключите телевизионную систему на систему, используемую в вашей стране или регионе (NTSC или PAL) (стр. 52).
Звук или изображение прерываются во время воспроизведения диска.	Возможно, установлен слишком высокий уровень громкости звука.	Звук и изображения могут быть нестабильными, когда установлен слишком высокий уровень громкости звука; в этом случае уменьшите уровень громкости звука.
Не отображаются или отображаются неправильно имена папок или файлов.	Имена папок или файлов содержат более 14 знаков?	Disc Navigator может отображать максимально до 14 знаков в именах папок или файлов.

Когда подключено запоминающее устройство USB

Проблема Проверьте Решение
Запоминающее устройство USB не распознается.	Запоминающее устройство USB подключено надлежащим образом?	Надежно подключите устройство (вставьте до упора).
	Запоминающее устройство USB подключено через концептратор USB?	Данное устройство не поддерживает концентраторы USB. Подсоедините запоминающее устройство USB напрямую.
	Это не является неисправностью устройства.	Отключите питание, затем снова включите его.
		Некоторые запоминающие устройства USB могут пе распознаваться надлежащим образом.
		Данное устройство поддерживает только запоминающие устройства USB большой емкости.
		Поддерживаются только файловые системы FAT16 и FAT32. Другие файловые системы (например, FAT, NTFS и др.) не поддерживаются.
		Данное устройство не поддерживает использование внешних жестких дисков.
На распознавание запоминающего устройства USB уходит много времени.	Какова емкость запоминающего устройства USB?	При подключении запоминающих устройств USB большой емкости, для загрузки данных может потребоваться некоторое время (это может занять несколько минут).
Файл не воспроизводится.	Файл с защитой авторских прав (DRM)?	Файлы с защитой авторских прав воспроизводиться не могут.
	Это не является неисправностью устройства.	Файлы, хранящиеся на компьютере, не воспроизводятся.
		Некоторые файлы могут не воспроизводиться.
На запоминающее устройство USB не подается питание.	На дисплее передней панели отображается ошибка? При слишком высоком энергопотреблении питание не подается.	Отключите питание, затем снова включите его.
		Отключите питание, затем отсоедините и снова подключите запоминающее устройство USB.
		Нажмите FUNCTION ▲/▼, чтобы переключить в другой режим, затем снова переключите в режим USB. (Когда вход снова переключен на USB.)

Общие проблемы для воспроизведения диска и воспроизведения с USB

Проблема Проверьте Решение
Не распознаются имена папок или файлов.	Превышено максимальное количество имен папок или файлов, которое может распознать данное устройство?	На одном диске можно распознать до 299 папок. Внутри одной папки можно распознать до 648 файлов. Однако, в зависимости от структуры папки, данное устройство может не распознавать некоторые папки или файлы.
Имена папок или файлов не отображаются в алфавитном порядке.	Это не является неисправностью устройства.	Порядок, в котором имена папок и файлов отображаются на главном дисплее, соответствует порядку, в котором контепт папок или файлов был записан.
Для воспроизведения файлов JPEG требуется некоторое время.	Воспроизводятся файлы большого размера?	Для отображения больших файлов может потребоваться некоторое время.
При воспроизведении файлов JPEG отображаются черные полосы.	Воспроизводятся файлы с разными форматами изображения?	При воспроизведении файлов JPEG с разными форматами изображения, сверху и снизу или по бокам могут отображаться черные полосы.

Когда подключено устройство iPod/iPhone

Проблема Проверьте Решение
Не работает управление iPod/iPhone.	Убедитесь в правильности подсоединении iPod/iPhone (см. Подключение iPod/iPhone на стр. 16). Также попробуйте отсоединить, а затем повторно подсоединить iPod/iPhone.
	Убедитесь в том, что подсоединенный iPod/iPhone поддерживается данным устройством.
	Если iPod/iPhone «завис», попробуйте выполнить сброс настроек iPod/iPhone и переподсоедините его к устройству.

Когда подключено устройство, совместимое с HDMI

Проблема Проверьте Решение
Картипка не отображается.	Разрешение настроено надлежащим образом?	Настройте параметрHDMI Resolutionнадлежащим образом в соответствии с подсоединенным устройством (стр. 34).
		Восстановите для параметраHDMI Resolutionзначение по умолчанию ( 720 × 480 р/ 720 × 576 р) (стр. 34).
	Кабель HDMI подсоединен падлежащим образом?	Попробуйте отсоединить, а затем снова надежно подсоединить кабель HDMI.
		При использовании некоторых кабелей видеосигналы 1080 р не выводятся.
Звукне воспроизводится или искажается.	ПараметрHDMI Outнастроен правильно?	Установите параметрHDMI OutнаLPCM ( 2CH ) илиAuto(стр. 34).
		РазъемHDMI Outне выводит никаких аудиосигналов, кроме звука DVD/CD.
Многоканальные аудиосигналы не выводятся.	ПараметрHDMI Outнастроеп правильно?	Установите параметрHDMI OutнаAuto(стр. 34).
		РазъемHDMI Outне выводит никаких аудиосигналов, кроме звука DVD/CD.
Цвета на телевизионном экране не отображаются надлежащим образом.	ПараметрHDMI Colorнастроеп правильно?	Переключайте настройкуHDMI Color(стр. 34).

Сеть

Проблема Проверьте Решение
Не удается войти в сеть.	Кабель LAN ненадежно подсоединен.	Надежно подсоедините кабель LAN (стр. 9).
	Не включен маршрутизатор.	Включите маршрутизатор.
Не удается войти в сеть с помощью WPS.	Для параметраNetwork Type установлено значениеWired.	ПараметрNetwork Typeнеобходимо установить наWirelessилиAutoдля использования соединения WPS. Чтобы изменить тип сети, см. стр. 31.
Не удается получить доступ к подключенному через сеть компоненту или компьютеру.	На подключешном компопенте в данный момент установлены программные средства защиты данных для Интернет.	В пекоторых случаях компопент с установленными на пем программными средствами защиты данных для Интернета может быть недоступен.
	Включился аудиокомпонент в сети, который был отключен.	Включите аудиокомпонент в сети, перед тем как включить данный аппарат.
	Компонент, подключенный к сети, неправильно установлен.	Если авторизация клиента выполняется автоматически, требуется снова ввести соответствующую информацию. Проверьте, не установлено ли состояние соединения на “Do not authorize” («Не выполнять авторизацию»).
	На компопенте, подключешном к сети, нет воспроизводимых аудиофайлов.	Проверьте аудиофайлы, хралиящиеся на подключешном к сети компоненте.
Воспроизведение не начинается.	Компонент в настоящий момент отсоединен от данного устройства или источника питания.	Проверьте правильность подключения компонента к данному устройству или источнику питания.
Компьютер или интерпет-радио не работает должным образом.	Неправильно задап соответствующий IP-адрес.	Включите встроешую функцию DHCP-сервера па маршрутизаторе или настройте сеть вручную в соответствии с используемой сетевой средой (стр. 36).
	Выполняется автоматическая конфигурация IP-адреса.	Процесс автоматической конфигурации занимает пекоторое время. Пожалуйста, подождите.
Не удается воспроизвести файлы, хранящиеся на компонентах в сети, например на компьютере.	В настоящий момент на компьютере не установлен компонент Windows Media Player 11 или Windows Media Player 12.	Установите Windows Media Player 11 или Windows Media Player 12 на компьютер (стр. 27).
	Аудиофайлы были записаны в форматах, отличных от MP3, WAV (только LPCM), MPEG-4 AAC, FLAC и WMA.	Воспроизводите аудиофайлы, записанные в форматах MP3, WAV (только LPCM), MPEG-4 AAC, FLAC или WMA. Обратите внимание, что некоторые аудиофайлы, записанные в этих форматах, могут не воспроизводиться на данном устройстве.
	Аудиофайлы, записанные в форматах MPEG-4 AAC или FLAC, воспроизводятся через Windows Media Player 11 или Windows Media Player 12.	Аудиофайлы, записанные в форматах MPEG-4 AAC или FLAC, не могут воспроизводиться через Windows Media Player 11 или Windows Media Player 12. Обращайтесь к руководству по эксплуатации, прилагаемому к серверу.
	Неправильно работает компонент, подключенный к сети.	Проверьте, не влияют ли на компонент какие-либо особые условия или не находится ли он в снящем режиме. При необходимости попробуйте перезапустить компонент.
	Компонент, подключенный к сети, не разрешает совместное использование файлов.	Попробуйте изменить настройки для подключенного к сети компонента.
	Удалена или повреждена папка, хранившаяся на компоненте, подключенном к сети.	Проверьте папку, хранящуюся на подключенном к сети компоненте.
	Сетевые соединения могут быть ограничены из-за сетевых настроек, настроек безопасности компьютера и т. п.	Проверьте сетевые настройки, настройки безопасности компьютера и т. п.
Не удается получить доступ к Windows Media Player 11 или Windows Media Player 12.	В случае с Windows Media Player 11: В настоящий момент вы подключены к домену через компьютер под управлением Windows XP или Windows Vista.В случае с Windows Media Player 12: В настоящий момент вы подключены к домену через компьютер под управлением Windows 7.	Вместо входа в домен, войдите в систему локального компьютера.

Дополнительная информация

Проблема Проверьте Решение
Внезапная остановка или нарушение воспроизведения аудиоматериала.	Текущий воспроизводимый аудиофайл не был записан в формате, поддерживаемом для воспроизведения на дашом устройстве.	Проверьте, записан ли аудиофайл в формате, поддерживаемом данным устройством.Проверьте, не повреждена или не испорчена ли папка.В пекоторых случаях дашное устройство не может воспроизводить или отображать даже аудиофайлы, указанные как поддерживаемые для воспроизведения (стр. 43).
	Кабель LAN в настоящий момент отсоединен.	Подсоедините кабель LAN надлежащим образом (стр. 9).
	Сеть перегружела интепсивным потоком данных с активным доступом через пее в Интернет.	Для доступа к компопентам в сети используйте 100BASE-TX.
	В режиме DMR в зависимости от используемого внешнего контроллера воспроизведение может прерываться при регулировке уровня громкости звука с помощью контроллера.	В этом случае выполняйте регулировку уровня громкости звука на основном устройстве или с помощью пульта дистанционного управления.
	В одной и той же сети имеется соединение, маршрутизируемое через беспроводную LAN.	Может наблюдаться нехватка полосы пропускания на полосе 2,4 ГГц, используемом беспроводной LAN. Сделайте так, чтобы соединения в локальной сети не маршрутизировались через беспроводную LAN.
		Устанавливайте вдали от любых устройств, излучающих электромагнитные волны на полосе 2,4 ГГц (микроволновые печи, игровые приставки и т. д.). Если это не решит проблему, прекратите использование других устройств, излучающих электромагнитные волпы.
Не удается прослушивать интернет-радиостанции.	В настоящий момент работают настройки брандмауэра.	Проверьте настройки брандмауэра для компонентов в сети.
	В настоящий момент соединение с Интернет прервано.	Проверьте настройки соединения для компонентов в сети и, при необходимости, обратитесь к провайдеру сетевых услуг (стр. 8).
	Трансляция программ интернет-радиостанции приостановлена или прервана.	Некоторые интернет-радиостанции в списке интернет-радиостанций для данного устройства (стр. 54) могут иногда быть недоступны для прослушивания.

Беспроводная LAN

Проблема Проверьте Решение
Не удается получить доступ в сеть через беспроводную LAN.	ПараметрNetwork Typeустановлен наAuto, и кабель LANподсоединен к устройству?	Переключите параметрNetwork Typeна Wirelessилиотсоедините кабель LAN от устройства, а затем перезагрузитеустройство.Если параметрNetwork Typeустановлен наAutoи кабель LANподсоединен к устройству, то устройство распознает тип сетиNetwork Typeкак Wired.
	Дашное устройство и базовоеустройство (маршрутизаторбеспроводной LAN и т. п.)расположены слишком далеко другот друга, или между ними имеетсяпрепятствие.	Улучшите среду беспроводной LAN путем перемещения даншогоустройства и базового устройства ближе друг к другу и т. д.
	Вблизи среды беспроводной LANимеется микроволновая печь илидругос устройство, генерирующейэлектромагнитные волпы.	Используйте систему в месте, удаленном от микроволновых печейили других устройств, генерирующих электромагнитные волпы.
		По возможности избегайте использования устройств,генерирующих электромагнитные волны, во время использованиябеспроводной LAN.
	Несколько беспроводных устройствподсоединено к маршрутизаторубеспроводной LAN.	При подключении нескольких беспроводных устройствнеобходимо изменить их IP-адреса.
	Невозможно установить соединенияпо беспроводной LAN междуданным устройством и базовымустройством (маршрутизаторбеспроводной LAN и т. п.).	Для установки соединений по беспроводной LAN необходимовыполнить настройку устройства. См. раздел Подключение спомощью беспроводной локальной сети (LAN) на стр 9.
	Настройки IP-адреса устройства несоответствуют пастройкаммаршрутизатора беспроводной LANи т. п.	Проверьте настройки IP-адреса данного устройства (включаяпастройку DHCP).Если настройка DHCP включена, выключите питание устройства,затем снова включите питание.Убедитесь в том, что IP-адреса устройства соответствуютнастройкам маршрутизатора беспроводной LAN и т. п.Если настройка DHCP выключена, установите IP-адрес,соответствующий сети базового устройства (маршрутизаторбеспроводной LAN и т. п.).Например, если IP-адрес беспроводной LAN “192.168.1.1”,установите IP-адрес на “192.168.1.XXX” (*1), маску подсети на“255.255.255.0”, шлюз и DNS на “192.168.1.1”(*1) Установите “XXX” в “192.168.1.XXX” на номер в диапазонеот 2 до 248, который не назначен другим устройствам.
	Точка доступа настроена насокрытие SSID.	В этом случае SSID может не отображаться на экране списка точекдоступа. Если нет, то установите SSID и т. д., выполняя настройкибеспроводной LAN на даншом устройстве вручную.
	Настройки безопасности точкидоступа используютаутентификацию с помощьюкодового ключа WEP длиной 152 битили общего ключа.	Данное устройство не поддерживает аутентификацию с помощьюкодового ключа WEP длиной 152 бит или общего ключа.

Таблица языковых кодов и таблица кодов стран/ регионов

Таблица языковых кодов

Таблица кодов стран/ регионов

Название страны/ региона, Коды ввода и Код страны/ региона

США, 2119, us Чили, 0312, cl

Аргентина, 0118, ar Дания, 0411, dk

Великобритания, 0702, gb Германия, 0405, de

Италия, 0920, it Япония, 1016, jp

Индия, 0914, in Новая Зеландия, 1426, nz

Индонезия, 0904, id Норвегия, 1415, no

Австралия, 0121, ау Пакистан, 1611, pk

Австрия, 0120, at Филиппины, 1608, ph

Нидерланды, 1412, nl Финляндия, 0609, fi

Канада, 0301, са Мексика, 1324, mx

Корея, Южная, 1118, кг Российская Федерация, 1821, ги

Сингапур, 1907, sg Бразилия, 0218, br

Швейцария, 0308, ch Франция, 0618, fr

Швеция, 1905, se Бельгия, 0205, be

Испания, 0519, es Португалия, 1620, pt

Таиланд, 2008, th Гонконг, 0811, hk

Тайвань, 2023, tw Малайзия, 1325, my

Китай, 0314, cn

Настройка телевизионной системы

• Данная настройка доступна для контента на диске. Чтобы выполнить настройку вывода на телевизор для iPod/iPhone, выполняйте операции с iPod/iPhone.
• Если картинка с воспроизводимого диска искажена, переключите телевизионную систему на систему, используемую в вашей стране или регионе.
• Когда телевизионная система переключена, типы дисков, которые могут воспроизводиться, ограничены.
  • Заводская настройка по умолчанию: AUTO.

1 Нажмите ⏻ STANDBY/ON, чтобы отключить питание устройства.

2 Нажмите ⏻ STANDBY/ON, нажимая при этом VOLUME +.

Используйте кнопки на верхней панели устройства.

Питание включится, и телевизионная система переключится, как показано ниже.

$$ \begin{array}{l} \cdot \mathrm{AUTO} \rightarrow \mathrm{NTSC} \ \cdot \mathrm{N} \mathrm{T} \mathrm{S} \mathrm{C} \quad \rightarrow \mathrm{PAL} \ \cdot \text { P A L } \rightarrow \text { AUTO } \ \end{array} $$

Типы дисков/файлов	Формат	Настройка воспроизведения
		NTSC PAL	AUTO
DVD-Video	NTSC NTSC PAL	NTSC
DVD VR	PAL NTSC PAL	PAL
Video CD
DivX®
CD(R/RW)	—	NTSC PAL	NTSC	илиPAL
WMA
MP3
JPEG
нет диска

Меры предосторожности при эксплуатации

При перемещении устройства

Когда необходимо переместить данное устройство, обязательно сначала убедитесь в отсутствии загруженного диска и отсоедините iPod/iPhone, запоминающее устройство USB, кабель LAN или любое другое оборудование, подсоединенное к данному устройству. Затем нажмите

STANDBY/ON на данном устройстве (или STANDBY/ON на пульте дистанционного управления), подождите, пока индикатор POWER ON на дисплее передней панели не погаснет, затем выньте вилку кабеля питания из розетки. Транспортировка или перемещение устройства с другим устройством, подключенным к соединительному разъему iPod/iPhone, разъемам USB, LAN (10/100) или гнездам для мини-штекера AUX IN, PHONES.

Место установки

• Выберите устойчивое место возле телевизора или стереофонической системы, которые используются совместно с данным устройством.
• Не размещайте данное устройство сверху на телевизоре или цветном мониторе. Также устанавливайте его вдали от кассетных магнитофонов или других устройств, легко подвергающихся воздействию магнитных сил.

Избегайте следующих мест:

• Места, подверженные воздействию прямых солнечных лучей
  • Влажные или плохо проветриваемые места
• Места, подверженных воздействию чрезмерно высоких температур
  • Места, подверженные вибрациям
  • Слишком запыленные или закуренные места
• Места, открытые воздействию сажи, пара или тепла (кухпи и т. д.)

Не размещайте предметы на устройстве.

Не размещайте какие-либо предметы на устройстве сверху.

Не загораживайте вентиляционные отверстия.

Не используйте данное устройство на ворсистых коврах, кроватях, диванах и т. д. или завернутым в ткань и т. д. Это может помешать рассеиванию тепла, что может привести к поломке.

Не подвергайте воздействию тепла.

Не размещайте устройство сверху на усилителе или другом компопенте, генерирующем тепло. При размещении на полке или в стойке, во избежание воздействия тепла от усилителя или другого аудиокомпонента, размещайте данное устройство на полке под усилителем.

• Когда вы не планируете использовать устройство, установите Quick Start Mode на Off, а затем отключите питание устройства.
  • В з зависимости от условий сигнала, на телевизионном экране могут отображаться полосы, и может попадать шум в звучание радиотрансляций, когда питание устройства включено. В таком случае установите Quick Start Mode на Off, а затем отключите питание устройства.

О конденсации

При быстром перемещении данного устройства из холодного места в теплое помещение (например, зимой) или при резком повышении под воздействием работы обогревателя и т. п. температуры в помещении, в котором установлено устройство, внутри устройства (на рабочих деталях и линзе) могут образовываться капли воды (конденсация). При наличии конденсации данное устройство не будет работать надлежащим образом, и воспроизведение будет невозможно. Оставьте устройство при комнатной температуре на 1 или 2 часа с включенным питанием (время зависит от степени конденсации). Капли воды испарятся, и воспроизведение станет возможным. Конденсация может также образовываться летом, если устройство открыто воздействию прямых потоков воздуха от кондиционера воздуха. Если это произойдет, переместите данное устройство в другое место.

Дополнительная информация

Чистка изделия

• Перед тем как приступить к очистке данного устройства, отсоедините кабель питания от розетки.
- Для чистки данного устройства используйте мягкую ткань. В случае сильного загрязнения смочите мягкую ткань в некотором количестве пейтрального моющего вещества, разбавленного в 5 или 6 частях воды, тщательно ее выжмите, вытрите грязь, а затем снова протрите мягкой сухой тканью.
- Использ ование спирта, растворителя, бензина, инскектицидов и т. д. может привести к отслаиванию гравировки или краски. Также избегайте длительного контакта резиновых или виниловых изделий с данным устройством, так как это может испортить корпус.
- При использовании салфеток, пропитанных химическими веществами, внимательно изучите меры предосторожности на памятке, прилагаемой к салфеткам.

Чистка линзы

- При нормальных условиях эксплуатации линза обычно не загрязняется, но если она по какой-то причине в ее работе произойдет сбой из-за грязи или пыли, обратитесь в ближайший авторизованный сервисный центр Pioneer. Хотя в продаже имеются средства очистки линз для проигрывателей, использовать их не рекомендуется, так как некоторые средства могут повредить липзу.

Об авторских правах

Дапное изделие содержит технологию защиты авторских прав, защищенную патентами США и другими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный анализ и разборка запрещены.

Обращение с дисками

Хранение

• Всегда держите диски в их футлярах и храпите их в вертикальном положении, избегая жарких и влажных мест, мест, открытых воздействию прямых солнечных лучей, или слишком холодных мест.
• Обязательно изучите меры предосторожности на памятке, прилагаемой к диску.

Чистка дисков

- Диски могут не воспроизводиться, если на них имеются отпечатки пальцев или пыль. В таком случае, пользуясь чистящей тканью и т. д., осторожно протрите диск в направлении от середины наружу. Не используйте загрязнившиеся чистящие ткапи.

• Не используйте бензин, растворитель или другие летучие химические вещества. Также не используйте аэрозоли для пластинок или антистатические средства.
• В случае сильного загрязнения смочите мягкую ткань в воде, тщательно выжмите, вытрите загрязнение, а затем протрите влагу сухой тканью.
• Не используйте поврежденные (треснутые или деформированные) диски.
• Избегайте появления царапин или грязи на сигнальной поверхности дисков.
• Не приклеивайте бумагу или наклейки на диски. Это может привести к деформации дисков, что сделает их непригодными для воспроизведения. Также помните, что взятые напрокат диски часто имеют наклеенные этикетки, и клей этикетки может протекать. Перед использованием взятых напрокат дисков убедитесь в том, что по кромкам таких этикеток нет остатков клея.

О дисках особой формы

Диски особой формы (в виде сердца, шестиугольника и т. п.) не могут воспроизводиться на даплом устройстве. Не пытайтесь воспроизвести такие диски, так как они могут повредить данное устройство.

О воспроизведении по сети

Функции сетевого воспроизведения данного устройства, такие как интерпет-радио или музыкальный сервер, используют следующие технологии:

Windows Media Player

Более подробно об этом см. Windows Media Player 11/Windows Media Player 12 на стр. 27.

Windows Media DRM

Microsoft Windows Media Digital Rights Management (WMDRM) — это платформа для защиты и безопасного предоставления контента для воспроизведения на компьютерах, переносных устройствах и сетевых устройствах. Музыкальный сервер функционирует как WMDRM 10 для сетевых устройств. Защищенный с помощью WMDRM контент может воспроизводиться только на медиа-серверах, поддерживающих WMDRM.

Владельцы контента используют технологию WMDRM для защиты своей интеллектуальной собственности, включая авторские права. Данное устройство использует программное обеспечение WMDRM для доступа к контенту, защищенному с помощью WMDRM. Если программное обеспечение WMDRM не сможет защитить контент, владельцы такого контента могут потребовать от

корпорации Microsoft отозвать способность программного обеспечения использовать WMDRM для воспроизведения или копирования защищенного контента. Такой отзыв не затрагивает незащищенный контент. Загружая лицензии для защищенного контента, этим вы выражаете согласие с тем, что корпорация Microsoft может включать в загружаемые лицензии список отзывов. Владельцы контента могут требовать от вас обновить WMDRM для доступа к своему контенту. При отказе от обновления, вы не сможете получить доступ к контенту, требующему такого обновления.

Данное изделие защищено определенными правами на интеллектуальную собственность корпорации Microsoft. Использование или распространение такой технологии вне данного изделия без лицензии от корпорации Microsoft запрещено.

DLNA

dlna

CERTIFIED

Сертифицированный аудиопроигрыватель DLNA CERTIFIED®

Digital Living Network Alliance (DLNA) — это межиндустриальная организация компаний-производителей бытовой электроники, компьютерных и мобильных устройств. Digital Living упрощает совместное использование мультимедийного контента через проводную или беспроводную сеть в домашних условиях.

Логотип сертификации DLNA позволяет легко опознавать изделия, соответствующие спецификации DLNA Interoperability Guidelines. Данное устройство соответствует спецификации DLNA Interoperability Guidelines v1.5.

При подключении к данному проигрывателю компьютера, на котором установлено и работает программное обеспечение сервера DLNA, или другого устройства, совместимого с DLNA может потребоваться изменение некоторых настроек программного обеспечения или других устройств. Для получения более подробной информации, пожалуйста, обращайтесь к инструкциям по эксплуатации соответствующего программного обеспечения или устройства.

DLNA ^® , логотип DLNA и DLNA CERTIFIED ^® являются торговыми марками, знаками обслуживания или знаками сертификации Digital Living Network Alliance.

Материал, воспроизводимый через сеть

• Даже при перекодировки в совместимый формат некоторые файлы могут не воспроизводиться правильно.
• Файлы видео- и фотоизображений воспроизводиться не могут.
• В некоторых случаях прослушивание интернет-радиостанции может быть недоступно, даже если радиостанция может быть выбрана из списка радиостанций.
• В зависимости от типа сервера или используемой версии, некоторые функции могут не поддерживаться.

- Поддерживаемые форматы файлов отличаются в зависимости от сервера. В связи с этим файлы, не поддерживаемые сервером, на данном устройстве не отображаются. За более подробной информацией обращайтесь к производителю сервера.

Отказ от ответственности за контент, принадлежащий третьей стороне

Доступ к контенту, предоставляемому третьими сторонами, требует высокоскоростного соединения с Интернетом и может также требовать регистрации учетной записи и платной подписки.

Услуги третьих сторон по передаче контента могут изменяться, приостанавливаться, прерываться или прекращаться в любое время без особого уведомления, и компания Ріопсег заявляет о том, что она снимает с себя любую ответственность в связи с подобными ситуациями.

Компания Ріонсег не представляет и не гарантирует, что предоставление услуг по передаче контента будет продолжено или доступно в течение определенного периода времени, и заявляет об отказе от любой подобной гарантии, выраженной или подразумеваемой.

О характерных свойствах воспроизведения через сеть

• Воспроизведение может остановиться при отключении компьютера или при удалении мультимедийных файлов, хранящихся на нем, во время воспроизведения контента.
• При обнаружении проблем в сетевой среде (перегруженность сетевого потока, др.) контент может не отображаться или не воспроизводиться надлежащим образом (воспроизведение может прерываться или останавливаться). Для обеспечения наилучшего функционирования рекомендуется использовать соединение 100BASE-TX между проигрывателем и компьютером.
• В случае одновременного воспроизведения на нескольких клиентах воспроизведение будет прерываться или останавливаться.
• В зависимости от программного обеспечения системы безопасности, установленного на подключенном компьютере, и настроек такого программного обеспечения, сетевое соединение может блокироваться.

Компания Pioneer не несет ответственности за любые сбои в работе проигрывателя и/или функций музыкального сервера по причине ошибок/сбоев связи, связанных с сетевым соединением и/или компьютером либо другим подключенным оборудованием. Пожалуйста, свяжитесь с производителем компьютера или провайдером интернет-услуг.

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах.

В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

Microsoft ^® , Windows ^® 7, Windows ^® Vista, Windows ^® XP, Windows ^® 2000, Windows ^® Millennium Edition, Windows ^® 98 u WindowsNT ^® являются зарегистрированными торговыми марками или торговыми марками Microsoft Corporation в Соединенных Штатах и/или других странах.

Дополнительная информация

Авторизация данного устройства

Для того чтобы иметь возможность воспроизведения с помощью функции музыкального сервера, необходимо выполнить авторизацию данного устройства. Это выполняется автоматически, когда аппарат устанавливает соединение через сеть с компьютером. Если этого не происходит, пожалуйста, выполните авторизацию данного устройства на компьютере вручную.

Метод авторизации (или разрешения) для доступа отличается в зависимости от типа сервера, подключенного в данный момент. Подробнее об авторизации данного устройства см. руководство по эксплуатации сервера.

aacPlus

В декодере ААС используется технология aacPlus, разработанная компанией Coding Technologies. (www.codingtechnologies.com).

FLAC

FLAC Decoder

Copyright c 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 Josh Coalson

Информация относительно iPod/iPhone

Made for

iPod iPhone

"Made for iPod" и "Made for iPhone" означает, что электронный прибор был специально разработан для подключения к iPod или iPhone, соответственно, и был сертифицирован разработчиком на соответствие стандартам технических характеристик Apple. Компания Apple не несет ответственности за обеспечение работы данного устройства или его соответствия требованиям безопасности и регулятивным нормам. Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной связи.

AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch являются торговыми марками компании Apple Inc., зарегистрированными в США и других странах.

Логотин AirPlay является торговой маркой компании Apple Inc.

Информация о Wi-Fi®

Логотип Wi-Fi CERTIFIED является знаком сертификации Wi-Fi Alliance.

Знак Wi-Fi Protected Setup является знаком Wi-Fi Alliance.

Технические характеристики

- Усилитель

Выходная среднеквадратическая мощность:

Передние левый/правый.....20 Вт + 20 Вт

(1 кГц, 10 % коэффициент гармоник, 8 W)

• Громкоговорители

Корпус....Пассивный излучатель

Система.... 1-направленная система

Громкоговорители:

Полнополосный 6,6 см, конус

Пассивный излучатель....7,7 см, конус

Диапазон частот ..... от 60 Гц до 20 кГц

- Прочие параметры

iPod 5 B, 1 A

USB 5 B, 500 MA

AS-BT200 5 B, 100 mA

Потребляемая мощность.... 27 Вт

В режиме ожидания ..... 0,5 Вт

В режиме ожидания (когда параметр Quick Start Mode

установлен на On и в качестве входа выбрано интернет-

радио)....16 W

Размеры

Вес (без упаковки) 3,9 кг

• Сетевой адаптер переменного тока

Требования к питанию

..... от 100 В до 240 В переменного тока, 50 Гц / 60 Гц

Номинальная выходная мощность

19 В постоянного тока, 3,42 А

- Принадлежности

Пульт дистанционного управления ..... 1

Батарейки AAA (R03) 2

Видеокабель....1

Проволочная антепна FM 1

Сетевой адаптер переменного тока ..... 1

Кабель питания

Гарантийный талон

Инструкции по эксплуатации (данный документ)

Примечание

• В связи с постоянным совершенствованием изделия технические характеристики и конструкция могут быть изменепы без предварительного уведомления.
• Наименования компаний или продуктов, встречающиеся в данном документе, являются торговыми знаками или зарегистрированными торговыми знаками соответствующих компаний.
• Данное изделие не предназначено для использования в Японии.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

http://www.pioneer.de

http://www.pioneer.it

http://www.pioneer.nl

http://www.pioneer-rus.ru

http://www.pioneer.eu

J2P36141A SH ☑00/00

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: [phone]
