MANUALE UTENTE S8EXW PIONEER

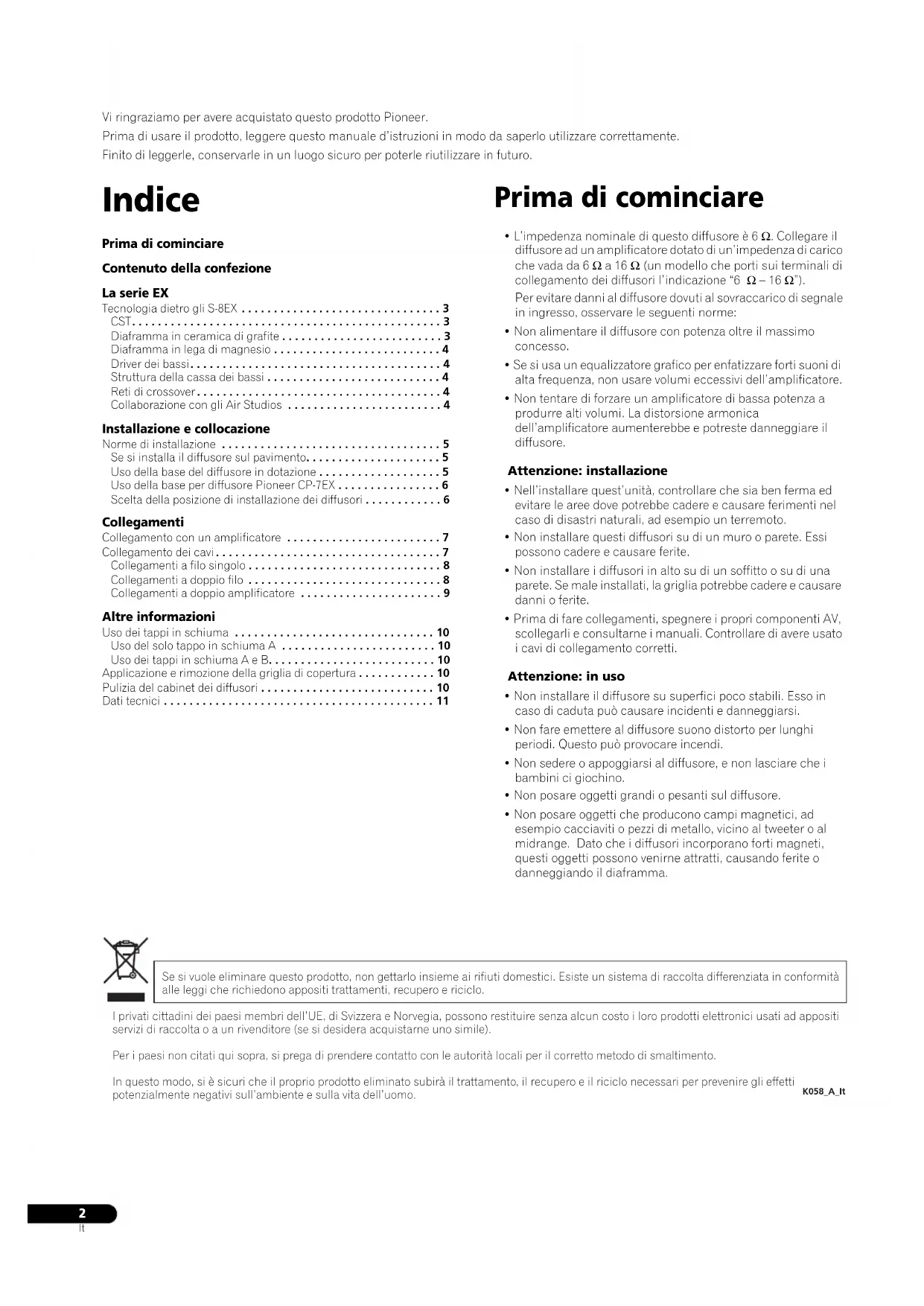

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo manuale d’istruzioni in modo da saperlo utilizzare correttamente.

Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Contenuto della confezione

Installazione e collocazione

Norme di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Se si installa il diffusore sul pavimento. . . . . . . . . . . . . . . . . . . . . 5

Uso della base del diffusore in dotazione . . . . . . . . . . . . . . . . . . . 5

Uso della base per diffusore Pioneer CP-7EX . . . . . . . . . . . . . . . . 6

Scelta della posizione di installazione dei diffusori . . . . . . . . . . . . 6

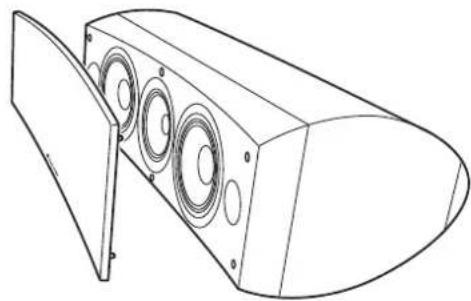

Applicazione e rimozione della griglia di copertura . . . . . . . . . . . . 10

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

• L’impedenza nominale di questo diffusore è 6 Ω. Collegare il

diffusore ad un amplificatore dotato di un’impedenza di carico

che vada da 6 Ω a 16 Ω (un modello che porti sui terminali di

collegamento dei diffusori l’indicazione “6 Ω – 16 Ω”).

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo

• Se si usa un equalizzatore grafico per enfatizzare forti suoni di

alta frequenza, non usare volumi eccessivi dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a

produrre alti volumi. La distorsione armonica

dell’amplificatore aumenterebbe e potreste danneggiare il

Attenzione: installazione

• Nell’installare quest’unità, controllare che sia ben ferma ed

evitare le aree dove potrebbe cadere e causare ferimenti nel

caso di disastri naturali, ad esempio un terremoto.

• Non installare questi diffusori su di un muro o parete. Essi

possono cadere e causare ferite.

• Non installare i diffusori in alto su di un soffitto o su di una

parete. Se male installati, la griglia potrebbe cadere e causare

• Prima di fare collegamenti, spegnere i propri componenti AV,

scollegarli e consultarne i manuali. Controllare di avere usato

i cavi di collegamento corretti.

• Non installare il diffusore su superfici poco stabili. Esso in

caso di caduta può causare incidenti e danneggiarsi.

• Non fare emettere al diffusore suono distorto per lunghi

periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i

bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

• Non posare oggetti che producono campi magnetici, ad

esempio cacciaviti o pezzi di metallo, vicino al tweeter o al

midrange. Dato che i diffusori incorporano forti magneti,

questi oggetti possono venirne attratti, causando ferite o

danneggiando il diaframma. K058_A_It Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile). Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull’ambiente e sulla vita dell’uomo. S-8EX_IT.book 2 ページ ２００８年７月１６日　水曜日　午後２時２３分3

confezione Punte x 3Cuscinetti in sughero x 3Cuscinetti antiscivolamento grandi x 2Cuscinetti antiscivolamento piccoli x 4Tappi in schiuma (A,B) x 2Base del diffusore x 1Rondelle x 2Rondella elastica x 1Vite (M5 x L40) x 1Viti (M6 x L35) x 6Griglia x 1Istruzioni per l’uso La serie EX La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo. Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c’è di meglio nella tecnologia per diffusori di Pioneer.

Tecnologia dietro gli S-8EX CST Al cuore del sistema c’è un Coherent Source Trasducer (CST) o trasduttore a sorgente coerente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l’apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all’ascoltatore, rendendo il suono più costante in tutta la stanza e migliorando l’immagine acustica. Diaframma in ceramica di grafite Il tweeter del CST possiede diaframmi in ceramica di grafite dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l’eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell’udibile.

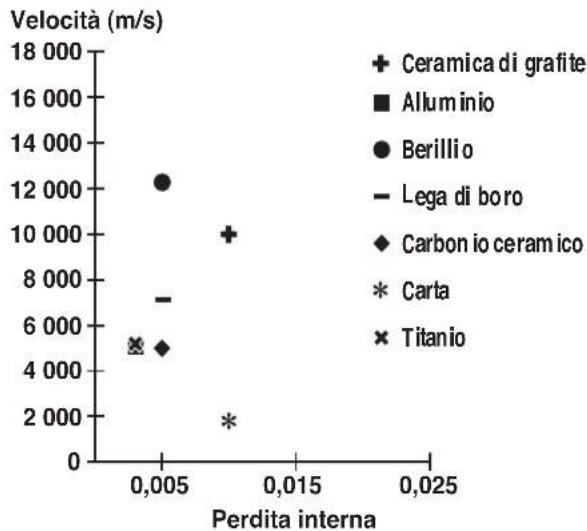

Diaframma in lega di magnesio

Il midrange del CST possiede un diaframma in lega di magnesio

le cui caratteristiche di leggerezza e alte perdite interne

permettono un’alta transitorietà ed una colorazione minima dei

Il driver dei bassi visto di seguito sta alla base dei diffusori S-8EX.

La forza di questo driver è il risultato del materiale composto di

aramide/carbonio, creato originariamente durante lo sviluppo

degli S-1EX, usato nel suo diaframma. La tecnologia di circuito

magnetico LDMC, esclusiva di Pioneer, è stata incorporata per

poter preservare la linearità da livelli bassi a livelli alti,

minimizzando la distorsione.

Struttura della cassa dei bassi

La forma unica degli S-8EX si basa su una necessità logica. Per

poter sincronizzare i tempi di arrivo del suono dal CST e dai due

driver dei bassi, ciascun driver è collocato su di uno schermo

acustico che contribuisce a creare una curva delicatissima

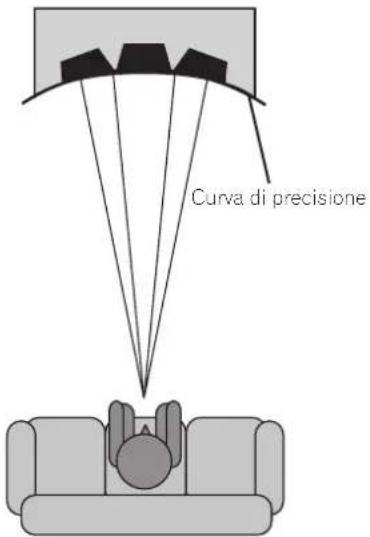

conosciuta come “curva di precisione” (vedi l’illustrazione che

segue). Costituito da una MDF (Medium Density Fiberboard, o

tavola in fibra di vetro di media densità) spessa fino a 65 mm,

questo schermo acustico è sufficientemente forte da contenere la

forza degli elementi conduttori. Inoltre, l’apertura dei bassi è stata

scolpita in un blocco estremamente spesso di MDF, producendo

una riduzione del rumore del vento e quindi bassi chiari e

Le reti di crossover usano solo componenti di prima scelta. Le

bobine con anima in aria, le resistenza non induttive ed i

condensatori a pellicola sul percorso del segnale sono stati scelti

con cura ed ottimizzati per il driver CST in modo da produrre

segnale il più trasparente possibile. I driver dei bassi usano

induttori al silicone con anima a piastrine di acciaio che

minimizzano la distorsione e le perdite durante il trasferimento di

energia. Tutti i componenti sono collegati direttamente ai loro cavi

e non ad una scheda a circuiti stampati, permettendo perdite

minime e prestazioni massime.

Collaborazione con gli Air Studios

Dalla loro fondazione da parte di George Martin nel 1969 a Londra,

gli inglesi Air Studios si sono guadagnati il rispetto unanime di

artisti che lo riconoscono essere il miglior studio di registrazione

del mondo. Gli Air Studios hanno dato agli S-8EX il loro sigillo di

approvazione ad indicare che sono in grado di produrre la grande

qualità acustica richiesta dai creatori delle sonorità più pure del

Installazione e collocazione

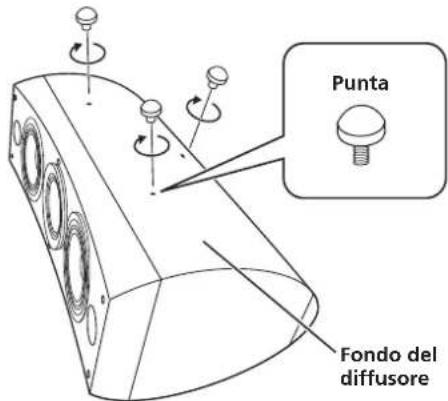

Norme di installazione Scegliere un tipo di installazione fra i seguenti. Se si installa il diffusore sul pavimento Per installare il diffusore direttamente sul pavimento, usare le punte in dotazione. Installazione 1 Girare le punte avvitandole negli inserti filettati (M6) facenti parte del fondo del diffusore e stringerle bene. 2 Mettere i cuscinetti in sughero nelle posizioni dove le tre punte toccano quando il diffusore viene messo in posizione. 3 Posare il diffusore sui cuscinetti in sughero.• Quest’unità pesa ben 28 kg ed è quindi molto pericoloso provare a regolare il dado delle sue punte inclinando il diffusore. Posare quest’unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente. Uso della base del diffusore in dotazione Se si usa la base del diffusore in dotazione, le punte in dotazione non sono necessarie. Installazione 1 Fissare i cuscinetti antislittamento (piccoli) nei quattro punti sul fondo della base. 2 Fissare i cuscinetti antislittamento (grandi) nei due punti della superficie superiore della base del diffusore. 3 Posare il diffusore sulla base.Usando la base del diffusore in dotazione è possibile regolare in modo fine l'angolazione del diffusore. • Se si usa la base del diffusore in dotazione, non fissare il diffusore in posizione con viti. Il diffusore potrebbe cadere e causare incidenti. Se non si usano i cuscinetti in sughero nell'installare i

diffusori, le punte possono causare danni al

pavimento. Raccomandiamo caldamente l'uso dei

cuscinetti in sughero a chi intende usare le punte. Fondo del diffusore Punta Importante Cuscinetti antiscivolamento piccoliCuscinetti antiscivolamento grandiBase deldiffusoreImportante S-8EX_IT.book 5 ページ ２００８年７月１６日　水曜日　午後２時２３分6

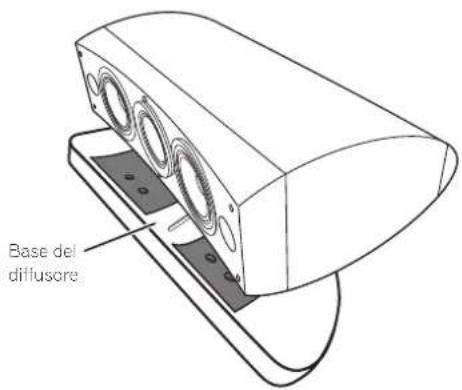

Uso della base per diffusore Pioneer CP-7EX Per usare la base CP-7EX, la base del diffusore in dotazione deve

venire applicata agli steli della CP-7EX. Installare le basi nel modo

1 Rimuovere il materiale di imballaggio dai fori per viti

nella base del diffusore.

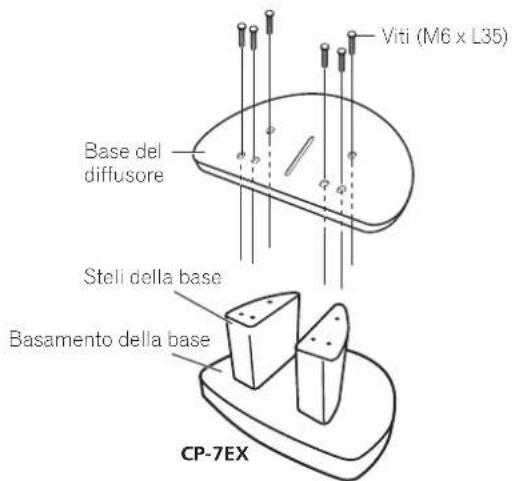

2 Applicare la base del diffusore agli steli della CP-7EX.

Usare solo le viti (M6 x L35) in dotazione.

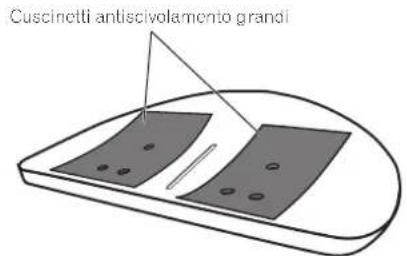

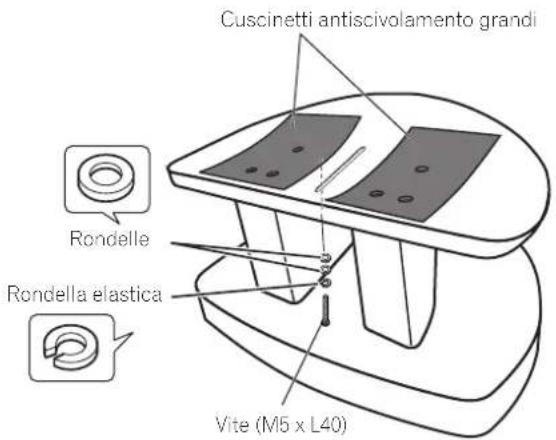

3 Fissare i cuscinetti antiscivolamento (grandi).

4 Usare le viti in dotazione (M5 x L40), la rondella elastica e

la rondella per fissare il diffusore alla sua base.

Per evitare che il diffusore cada, per fissare il diffusore alla sua

base usare solo le viti in dotazione. Per dettagli, consultare le

istruzioni in dotazione alla base per diffusori CP-7EX.

Scelta della posizione di installazione dei diffusori

La posizione all’interno della stanza di ascolto ha un grande

impatto sulle prestazioni generali del diffusore S-8EX in termini di

riproduzione dei bassi, accuratezza tonale ed immagine acustica.

Ogni stanza ha le sue peculiarità e quanto segue è semplicemente

una guida. La sperimentazione è il metodo migliore per

raggiungere buoni risultati.

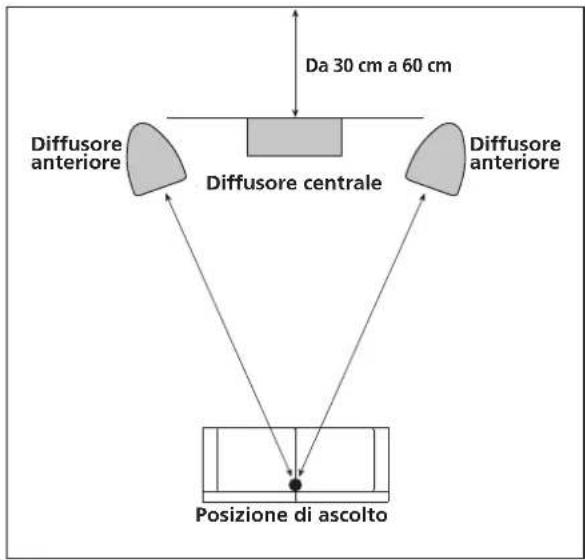

Usare il grafico che segue come guida per determinare la

posizione ottimale per questi diffusori.

• Non mettere il diffusore dove sarà esposto a luce solare diretta

ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso

potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi

• Pioneer non si assume alcuna responsabilità per danni

risultanti da una scorretta messa in posa, un insufficiente

rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Basamento della base

Posizione di ascolto

Collegamento con un amplificatore Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.• Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell’amplificatore siano ben fissati. Collegamento dei cavi 1 Spegnere l’amplificatore.2 Collegare i cavi dei diffusori ai terminali di ingresso (inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (–) nero.3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell’amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.• Prendere le manopole dei terminali di ingresso inferiori, girarle verso sinistra (in senso antiorario) ed inserire i cavi dei diffusori nei fori dei terminali, quindi stringere le manopole per fermare sia la barra breve che i cavi.• Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso. • Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l’uno con l’altro, il carico posto sull’amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.

AVVERTENZA I terminali degli altoparlanti sono sotto tensione, alla

stessa PERICOLOSA tensione della corrente di rete.

Per prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_ItConnettori con barra di messa in cortoTerminale rosso (+)Terminale nero (–)

S-8EX_IT.book 7 ページ ２００８年７月１６日　水曜日　午後２時２３分8

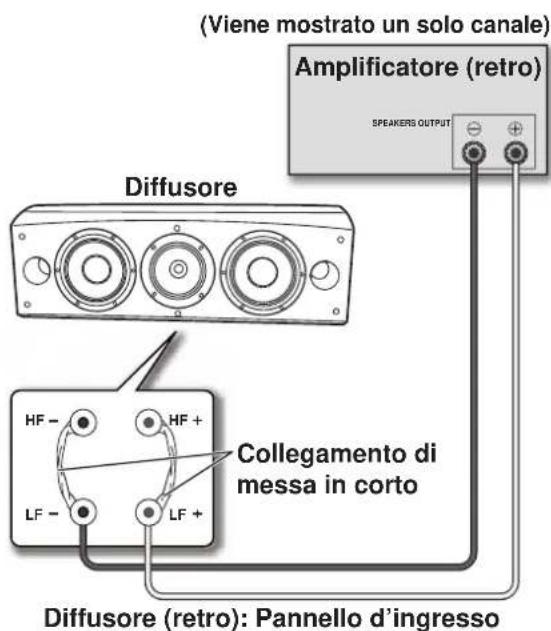

Collegamenti a filo singolo

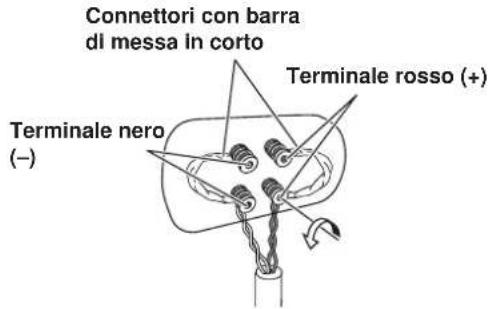

Nel caso di collegamenti a filo singolo, collegare le sezioni delle

frequenze medio-alte e basse della rete di crossover con il

collegamento di messa in corto accluso all’unità, poi collegare il

filo (+) del proprio amplificatore al terminale rosso ed il filo (–) del

proprio amplificatore al terminale nero nel modo indicato qui di

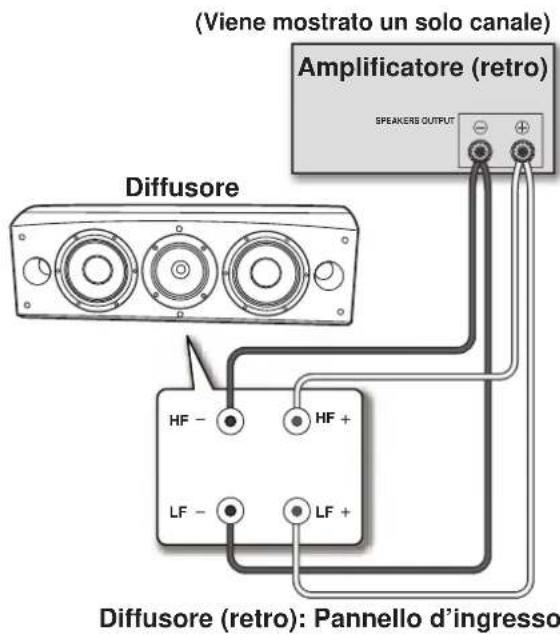

Collegamenti a doppio filo

Nel caso si usino collegamenti a doppio filo, si collegano

indipendentemente i diffusori alle prese delle alte e basse

frequenze. Questo fa sì che il driver CST ed i driver dei bassi

vengano collegati direttamente ed indipendentemente

all’amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo

a seconda del suo scopo. Collegare una serie di fili alla serie

inferiore di terminali (rete specifica per i bassi). Collegare poi una

seconda serie di fili alla serie superiore di terminali (rete specifica

CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi

dell’amplificatore. Collegare ambedue i fili (+) ai terminali (+)

dell’amplificatore ed ambedue i fili (–) ai terminali (–)

dell’amplificatore nel modo visualizzato di seguito.

SPEAKERS OUTPUT Collegamento di

Diffusore (retro): Pannello d’ingresso

Amplificatore (retro)

(Viene mostrato un solo canale)

HF HF LF LF SPEAKERS OUTPUT Diffusore (retro): Pannello d’ingresso

Amplificatore (retro)

(Viene mostrato un solo canale)

Collegamenti a doppio amplificatore

La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli

Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.

Non facendolo si danneggiano gli amplificatori.

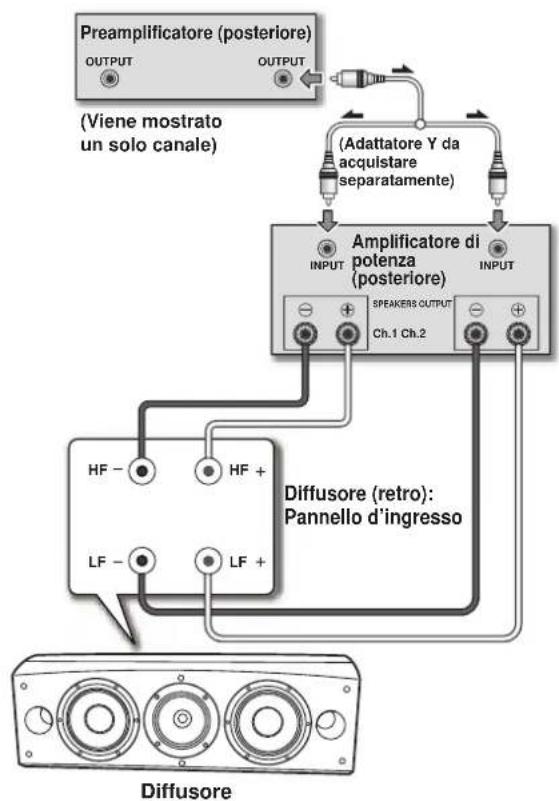

Doppia amplificazione verticale

In questa configurazione, due identici amplificatori stereo

vengono usati per ciascun diffusore. Un canale di ciascun

amplificatore pilota la sezione delle basse frequenze e l’altro la

sezione delle alte frequenze nel modo indicato qui di seguito.

Collegare una serie di fili dall’uscita di un canale alla serie

inferiore di terminali (rete specifica per i bassi).

Collegare poi una seconda serie di fili dall’altro canale

dell’amplificatore alla serie superiore di terminali (rete specifica

Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed

ambedue i fili (–) ai terminali (–) dell’amplificatore.

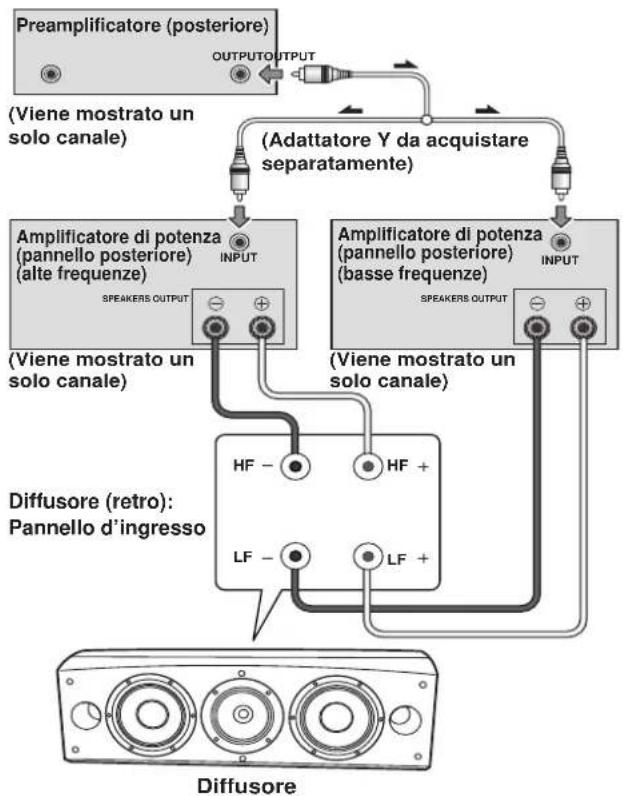

Doppia amplificazione orizzontale

In questa configurazione si possono usare differenti amplificatori

stereo per le sezioni dei bassi e delle frequenze medio-alte dei

diffusori, ad esempio amplificatori a valvole per le alte frequenze

ed a stato solido per le basse frequenze. Ciascun canale degli

amplificatori pilota la sezione delle basse frequenze di ciascun

diffusore e ciascun canale dell’altro amplificatore pilota la sezione

delle frequenze medio-alte nel modo indicato qui di seguito.

Questo metodo richiede un uguale guadagno di ambedue gli

amplificatori per evitare una perdita di bilanciamento nella

riproduzione delle basse frequenze e delle medie frequenze dai

diffusori. In caso di dubbi, consultare il proprio negoziante di

Diffusore SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Diffusore (retro):

Pannello d’ingresso (Viene mostrato un solo canale)Amplificatore di potenza (posteriore)(Adattatore Y da acquistare separatamente)Preamplificatore (posteriore)

HF HF LF LF SPEAKERS OUTPUTINPUTSPEAKERS OUTPUTINPUTOUTPUTOUTPUTAmplificatore di potenza (pannello posteriore) (basse frequenze)Amplificatore di potenza (pannello posteriore) (alte frequenze)(Viene mostrato un solo canale)(Viene mostrato un solo canale)(Viene mostrato un solo canale)(Adattatore Y da acquistare separatamente) Diffusore (retro):

Diffusore Preamplificatore (posteriore)

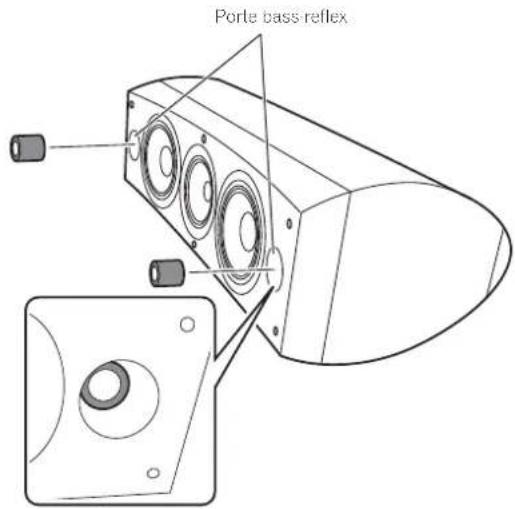

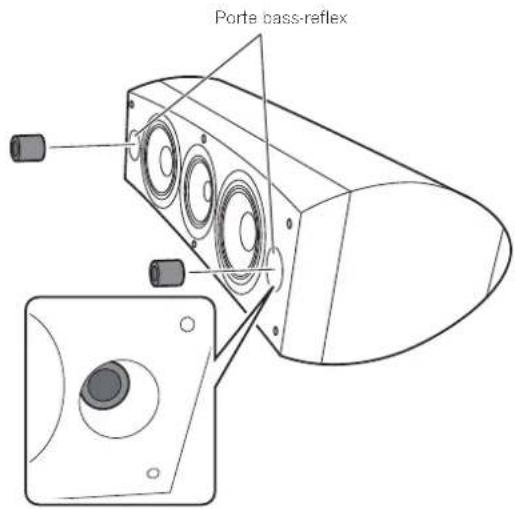

Uso dei tappi in schiuma

Questa unità viene fornita con dei tappi in gomma utili per

regolare il volume dei bassi. Per farne uso, metterlo piano nelle

porte bass-reflex su ambedue i lati del diffusore. Inserire o il solo

tappo in schiuma A o sia quello A sia quello B fino a raggiungere

il suono desiderato.

Uso del solo tappo in schiuma A Uso dei tappi in schiuma A e B Applicazione e rimozione della

griglia di copertura

Questo diffusore possiede una griglia di copertura installabile e

rimovibile nel modo seguente:

1 Per applicare la copertura della griglia, allineare i fori del

diffusore con le sporgenze della griglia e premere

2 Per togliere la griglia, prenderne i bordi superiore ed

inferiore sulla sinistra con le mani e tirare lentamente verso

di sé per separarla dal diffusore.

3 Portare quindi le mani al centro della griglia e tirare piano

i bordi superiore ed inferiore verso di sé per separarne il

4 Infine, prendere i bordi superiore ed inferiore della griglia

sulla destra e tirare verso di sé per separare la porzione

rimanente della griglia dal diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie. Porte bass-reflexPorte bass-reflex S-8EX_IT.book 10 ページ ２００８年７月１６日　水曜日　午後２時２３分11

preavviso a causa di migliorie.

Schermatura magnetica

Questo diffusore è schermato magneticamente. Tuttavia, se il

diffusore è installato estremamente vicino ad un televisore, può

causare aberrazioni cromatriche.

Se questo accade, spegnere il televisore e riaccenderlo dopo

15 minuti a 30 minuti. Se il problema persiste, allontanare i

diffusori dal televisore.

è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Copyright © 2008 Pioneer Corporation.

Tutti i diritti riservati.
