BRUKSANVISNING S8EXW PIONEER

Membran av magnesiumlegering

Utgiven av Pioneer Corporation.

synkronisere ankomsttiden for lyden fra CTS og de to basdrivere,

(Medium Density Fiberboard), som ydermere har styrken til at

Installation og placering

Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-høj-

og lavfrekvensdelene i delefilteret til kortslutningsstiften, som

følger med denne enhed, og derefter slutte (+) kabeltråden fra din

forstærker til en af de røde tilslutningsklemmer og (–) kabeltråden

Vi takker for innkjøpet av dette Pioneer-produktet.

Vennligst les igjennom denne brukerveiledningen slik at du blir godt fortrolig med riktig betjening av denne modellen.

Etter å ha nøye gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

• Den nominelle impedansen for høyttalersystemet er 6 Ω.

Koble høyttalersystemet til en forsterker som har en

belastningsimpedanse på mellom 6 Ω og 16 Ω (modeller med

“6 Ω – 16 Ω” avmerket på forsterkerens utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning bør du

vennligst iaktta følgende forholdsregler:

• Ikke belast høyttalersystemet i overkant av det som er

spesifisert som maksimal ytelse.

• Ved bruk av en grafisk equalizer for å forsterke lydbildet i

høyfrekvensområdet må det ikke benyttes et overdrevent høyt

volumnivå med forsterkeren.

• Forsøk aldri å trekke høye volumnivåer fra en forsterker med

lav yteevne (forsterkerens harmoniske forvrengning vil øke og

kan dermed påføre skade på høyttaleren).

Forsiktig: Installasjon

• Ved plassering av høyttalerne må du påse at de er forsvarlig

sikret og unngå steder hvor de kan velte eller påføre

personskader i tilfelle det oppstår en naturkatastrofe (som

• Ikke fest disse høyttalerne til vegger eller tak. De kan falle ned

og dermed påføre personskader.

• Ikke monter høyttalerne høyt opp i et tak eller på en vegg. Hvis

de festes uforsvarlig kan de falle ned og dermed påføre skade

på person eller utstyr.

• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene

når komponenter skal tilkobles. Pass på å bruke egnede kabler

• Ikke plasser høyttalerne på ustabile flater. Risiko for

personskade oppstår hvis de velter, så vel som at utstyret kan

• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre

tid. Dette medfører risiko for brann.

• Ikke sitt eller stå på høyttalerne eller la barn leke oppå

• Ikke plasser store eller tunge gjenstander oppå høyttalerne.

• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller

deler som inneholder jern i nærheten av tweeter- eller

mellomtoneelementene. Høyttalerelementene benytter

kraftige magneter, slik at gjenstander kan tiltrekkes og

dermed forårsake personskader eller skade på membranene.

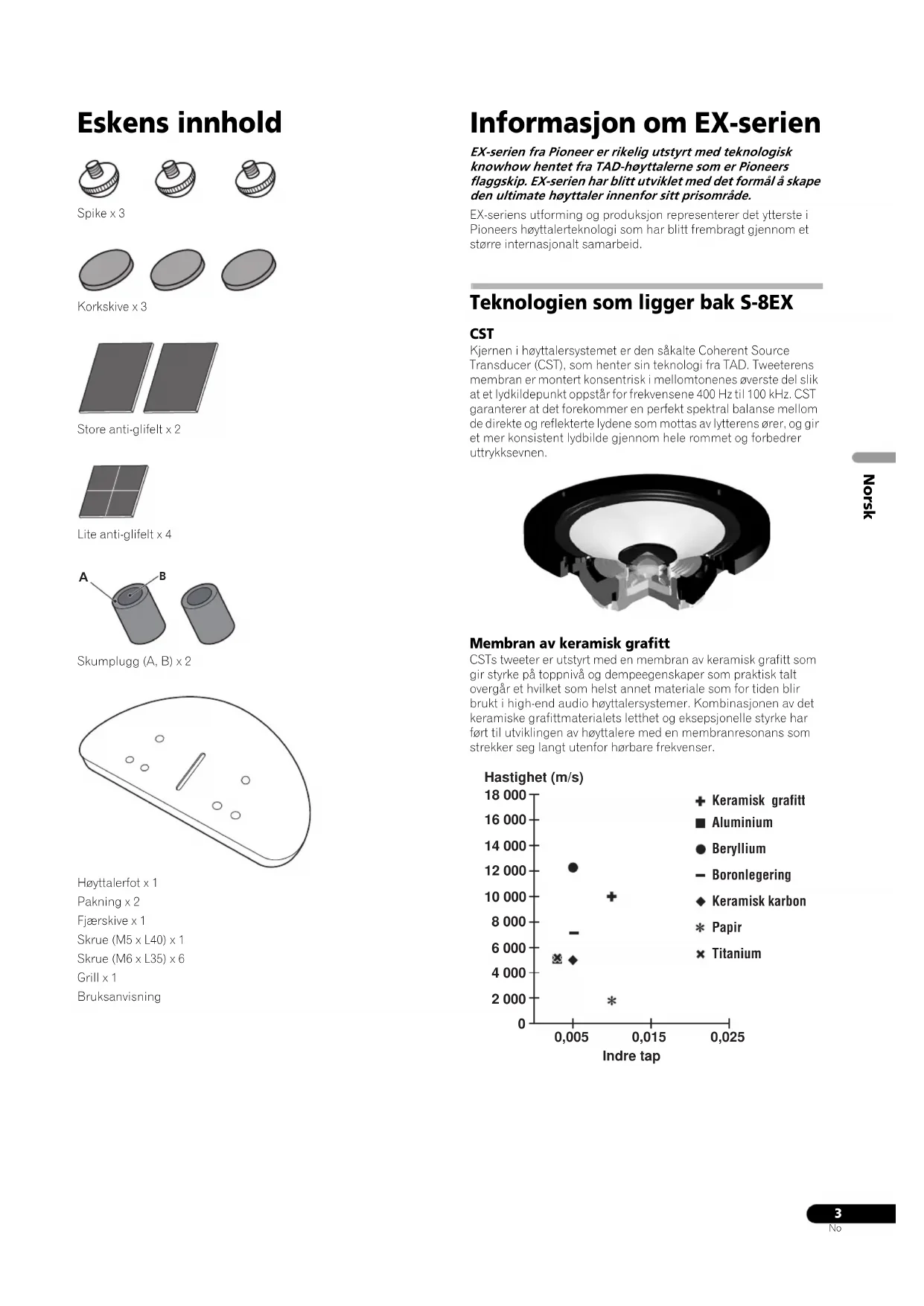

Eskens innhold Spike x 3Korkskive x 3Store anti-glifelt x 2Lite anti-glifelt x 4Skumplugg (A, B) x 2Høyttalerfot x 1Pakning x 2Fjærskive x 1Skrue (M5 x L40) x 1Skrue (M6 x L35) x 6Grill x 1Bruksanvisning Informasjon om EX-serien EX-serien fra Pioneer er rikelig utstyrt med teknologisk knowhow hentet fra TAD-høyttalerne som er Pioneers flaggskip. EX-serien har blitt utviklet med det formål å skape den ultimate høyttaler innenfor sitt prisområde.EX-seriens utforming og produksjon representerer det ytterste i Pioneers høyttalerteknologi som har blitt frembragt gjennom et større internasjonalt samarbeid.

Teknologien som ligger bak S-8EX CST Kjernen i høyttalersystemet er den såkalte Coherent Source Transducer (CST), som henter sin teknologi fra TAD. Tweeterens membran er montert konsentrisk i mellomtonenes øverste del slik at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST garanterer at det forekommer en perfekt spektral balanse mellom de direkte og reflekterte lydene som mottas av lytterens ører, og gir et mer konsistent lydbilde gjennom hele rommet og forbedrer uttrykksevnen. Membran av keramisk grafitt CSTs tweeter er utstyrt med en membran av keramisk grafitt som gir styrke på toppnivå og dempeegenskaper som praktisk talt overgår et hvilket som helst annet materiale som for tiden blir brukt i high-end audio høyttalersystemer. Kombinasjonen av det keramiske grafittmaterialets letthet og eksepsjonelle styrke har ført til utviklingen av høyttalere med en membranresonans som strekker seg langt utenfor hørbare frekvenser.

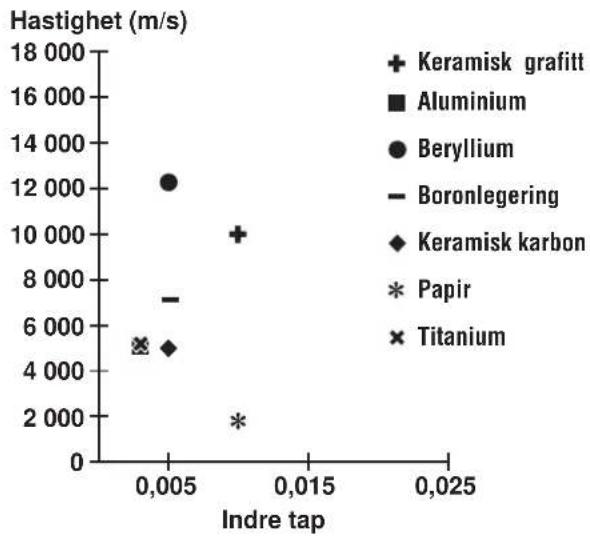

A B Keramisk grafitt

Membraner av legert magnesium

CSTs mellomtone er utstyrt med en membran av legert

magnesium hvis letthet og høye indre tap (god demping)

frembringer fremragende transientgjengivelse og minimal farging

Elementet for bassen som er avbildet nedenfor tar hånd om den

fundamentale delen av høyttalersystemet S-8EX. Elementets

eksepsjonelle styrke har blitt oppnådd ved å bruke

komposittmaterialet karbonaramid som opprinnelig ble skapt ved

utviklingen av S-1EX for bruk i denne høyttalerens membraner.

Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har

blitt implementert for å ivareta linearitet hele veien fra lave til høye

utgangsnivåer og for å oppnå minst mulig forvrengning.

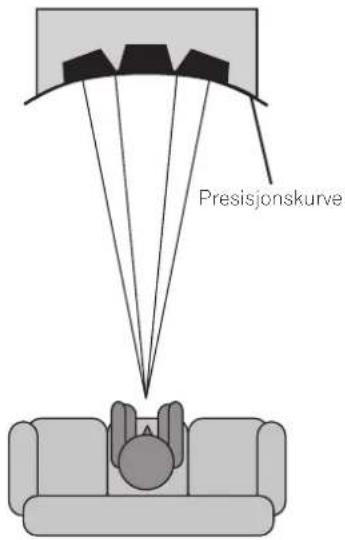

Basselementenes kammerkonstruksjon

Den unike utformingen av S-8EX oppstod av logisk nødvendige

årsaker. For å kunne synkronisere lydens mottakstid fra CST og de

to basselementene, har hvert element blitt montert oppå en baffel

som bidrar til utformingen av en høyst delikat kurve eller

”presisjonskurve” (se illustrasjonen nedenfor). Baffelen er laget av

65 mm tykt MDF (Medium Density Fiberboard), og er dermed sterk

nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg

har bassporten blitt utskåret av en spesielt tykk blokk laget av

MDF, som reduserer vindstøy og bevirker en klar og dyp bass.

Høyttalerens luftspoler, ikke-induserende resistorer og film-

kondensatorer i signalgangen har blitt valgt med stor omhu og er

optimalisert for CST-elementet slik at signalet oppnår høyest

mulig transparens. Basselementene er utstyrt med

induktorkjerner laget av silikonstål som minimaliserer

forvrengning og tap ved energioverføringen. Samtlige

komponenter har blitt koplet direkte til deres respektive

koplingsstykker i stedet for å gå gjennom et kretskort. Dette

innebærer at signaltapet minimaliseres og maksimal ytelse

Samarbeid med Air Studios

Det engelske Air Studios ble etablert i London av George Martin i

1969 og har opparbeidet seg udelt respekt fra uttallige artister som

anerkjenner Air Studios som verdens ledende opptaksstudio.

Etiketten fra Air Studios som modell S-8EX har blitt tildelt, er en

pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd

av aller høyeste kvalitet slik det kreves av verdens fremste

Installasjon og plassering

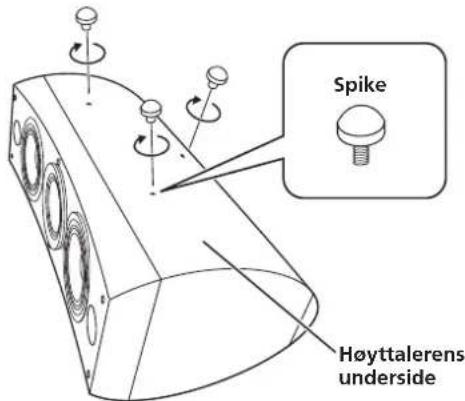

Installering Velg en ønsket plassering blandt følgende anvisninger. Ved installering direkte på gulvet Bruk medfølgende spikes når du skal installere høyttalerne direkte på en gulvflate. Installasjon 1 Skru hver spike inn i hvert av de metallgjengede hullene (M6) som er innfelt i høyttalerbunnen og stram de godt til.2 Legg ut korkskivene på egnede steder slik at spikenes spisser treffes når høyttaleren settes ned.3 Legg høyttaleren oppå korkskivene.• Da hver enhet veier rundt 28 kg, er det svært risikofylt å justere spikemutteren samtidig med at en vipper på en høyttaler. Pass på å plassere enheten på et mykt underlag (som f.eks. et pledd) slik at gulvet ikke tar skade og utfør monteringen med minst to personer. Bruk av den medfølgende høyttalerfoten Ved bruk av den medfølgende høyttalerfoten er det ikke nødvendig å ta i bruk medfølgende spikes. Installasjon 1 Fest medfølgende anti-glifelter (små) til de fire avmerkede posisjonene på bunnen av høyttalerne.2 Fest medfølgende anti-glifelter (store) til de 2 avmerkede punktene på høyttalerfotens toppflate.3 Legg høyttaleren oppå foten.Bruk av den medfølgende høyttalerfoten muliggjør fininnstilling av høyttalerens vinkel.• Ved bruk av den medfølgende høyttalerfoten skal høyttaleren ikke skrus fast i en bestemt stilling. Høyttaleren kan velte og forårsake personskader. Spikes kan påføre skade på gulvet hvis du unnlater å

bruke korkskivene ved plassering av høyttalerne. Hvis

du ønsker på bruke spikes anbefaler vi at du tar i bruk

korkskivene. HøyttalerensundersideSpike Viktig Lite anti-glifelt Sto re anti-glifeltHøyttalerfotViktig S-8EX_NO.book 5 ページ ２００８年７月１６日　水曜日　午後２時３０分6

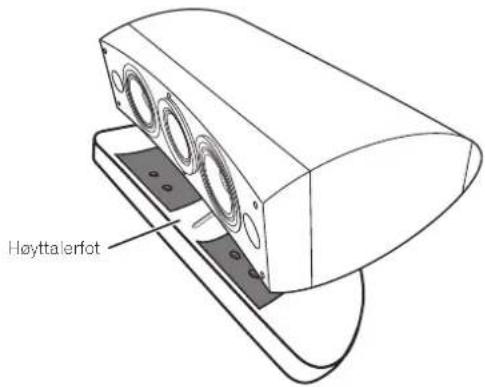

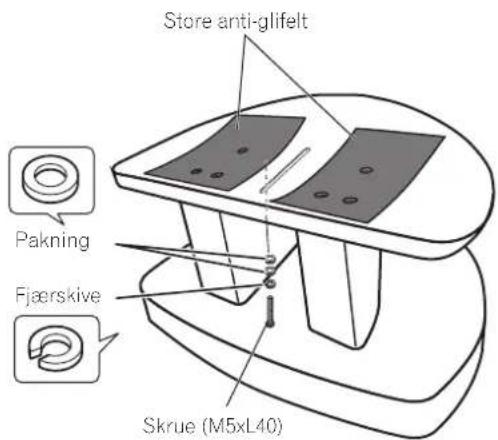

Bruk av høyttalerstativet Pioneer CP-7EX Ved bruk av høyttalerstativet CP-7EX må den medfølgende

høyttalerfoten festes til CP-7EXs stativsokler. Sett sammen stativet

1 Fjern beskytterhettene fra de innfelte skruehullene i

2 Fest høyttalerfoten til CP-7EXs stativsokler.

3 Fest anti-glifeltene (store).

4 Bruk de medfølgende skruene (M5 x L40), fjærskiven og

pakningen til å feste høyttaleren til stativet.

For å forhindre at høyttalerne velter bør du kun benytte de

medfølgende skruene til å feste høyttalersystemet til

høyttalerstativet. Les brukerveiledningen som følger med

høyttalerstativet CP-7EX for flere detaljer.

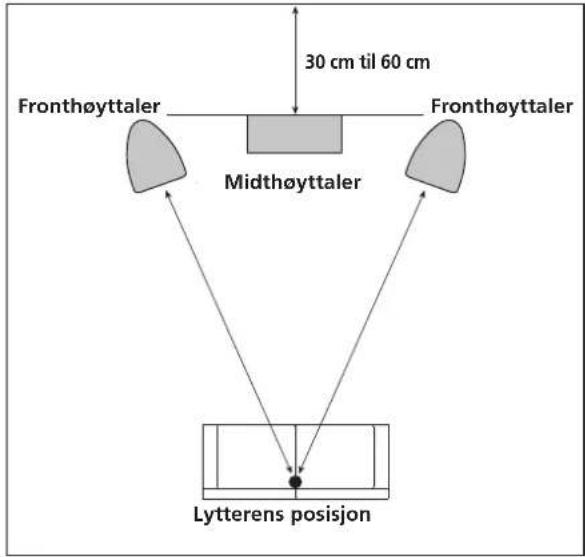

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemet S-8EX plasseres i et rom, kan ha

sterk innvirkning dets prestasjonsevne hva angår bassytelse, tonal

nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør

dette avsnittet kun anses som en veiledning. Eksperimentering i

det rommet du har til rådighet bør til syvende og sist gi det beste

Bruk fremstillingen nedenfor som veileder for å oppnå optimal

plassering av høyttalerne.

• Ikke plasser høyttalerne på steder hvor de kan utsettes for

direkte sollys og unngå plassering i nærheten av

varmeapparater eller klimaanlegg. Slike påkjenninger kan

forårsake at høyttalerkabinettet vrir seg, avfarges eller at

høyttalerelementene tar skade.

• Pioneer påtar seg ikke ansvar for skader som eventuelt

oppstår ved sammenstilling, feil montering, utilstrekkelige

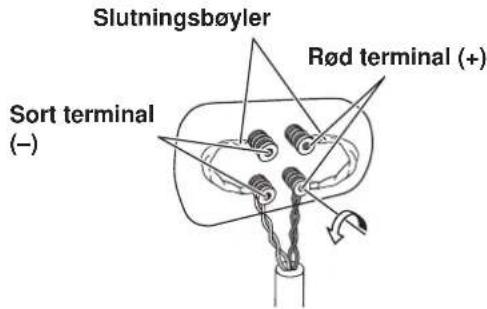

Kobling til en forsterker Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.• Forskjellige kabler har ulike egenskaper. Dette bør overveies ved valg av kabeltype.• Velg kabler med minst mulig motstand og pass på at kablene er koblet forsvarlig til høyttalerterminalene og forsterkeren. Tilkobling av kablene 1 Skru av forsterkerens strøm.2 Koble høyttalerkablene til inngangsterminalene (nedre) på hver høyttalers bakside. Inngangsterminalenes polaritet: rød er positiv (+) og sort er negativ (–).3 Koble kabelens andre ender til forsterkerens utgangsterminaler (se forsterkerens brukerveiledning for en mer detaljert forklaring).• Hold i de nedre terminalskruene og drei de mot venstre (mot urviserne) og stikk kabeltrådene inn i hullene på terminalstolpen. Stram deretter til terminalskruen slik at sammenkoblingsbøylen så vel som kabeltrådene festes forsvarlig. • Du kan også bruke bananplugger for denne tilkoblingen. Terminalkapslene må først fjernes fra inngangsterminalen når du bruker av bananplugger.• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.

ADVARSEL Disse høyttalerkontaktene leder LIVSFARLIG strøm.

Dra ut strømledningen før du kobler til eller fra

høyttalerledningene og før du berører noen uisolerte

deler, dette for å unngå fare for elektrisk støt.

D3-4-2-2-3_A_NoSlutningsbøylerRød terminal (+)Sort terminal (–)

S-8EX_NO.book 7 ページ ２００８年７月１６日　水曜日　午後２時３０分8

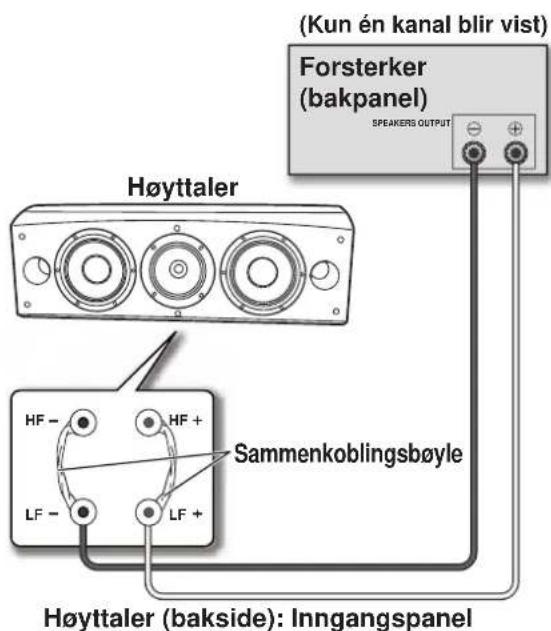

Tilkoblinger med enkel-wiring

Med enkel-wiring kobler du sammen områdene for mellomtone-til-

diskant og lavfrekvensområdet på delefilteret med

sammenkoblingsbøylen som medfølger denne enheten. Koble

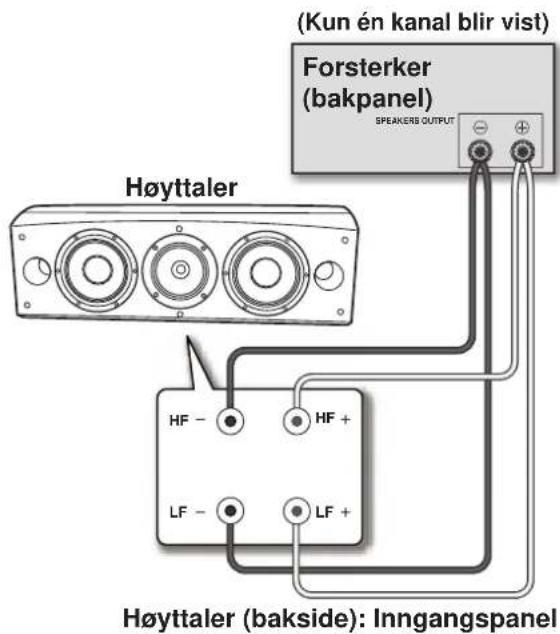

Med bi-wiringstilkoblinger kobler du separate høy- og

lavfrekvensplugger fra forsterkerens til deres respektive terminaler

på høytalersystemet. Dette resulterer i at CST-elementet og

basselementet kobles direkte til forsterkeren uavhengig av

hverandre, noe som gir deg frihet til å velge optimale kabler for

hvert av elementene. Koble et sett kabler til den nedre rekken med

terminaler (spesifikt delefilter for basselementet). Koble deretter

andre sett med kabler til øvre terminaler (spesifikt delefilter for

terminaler på forsterkeren. Påse at begge (+)-ledninger kobles til

til (–)-terminalene på forsterkeren som vist nedenfor.

SPEAKERS OUTPUT Sammenkoblingsbøyle

Høyttaler (bakside): Inngangspanel

(Kun én kanal blir vist)

(Kun én kanal blir vist)

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyttes dedikerte forsterkere for lavtone- og mellom-til-høytonefrekvensene.

Det finnes to konfigurasjoner å velge mellom som normalt kalles for horisontal eller vertikal bi-forsterkning.

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger.

Forsterkerne kan ta skade hvis du unnlater å fjerne disse.

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoforsterkere for

hvert høyttalersystem. En kanal på hver forsterker driver de lavere

frekvensene og den andre kanalen driver de høyere frekvensene

Koble ett sett kabler til den nedre rekken med terminaler (spesifikt

Koble deretter det andre settet kabler fra den andre

Horisontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen kan du bruke forskjellige

stereoforsterkere for lavere frekvenser på hvert høyttalersystem

(f.eks. rørforsterkere for høyere frekvenser og fast tilstand for

lavere frekvenser). Hver kanal på den ene forsterkeren driver de

lavere frekvensene på hvert høyttalersystem og hver kanal på den

andre forsterkeren driver mellomtoner og høyfrekvente områder

Denne metoden krever at begge forsterkere har samme

forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom

gjengivelsen av lavere til mellomtonefrekvensene fra

høyttalersystemet. Rådfør deg med din forhandler hvis du er i tvil.

Høyttaler SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Høyttaler (bakside):

Inngangspanel (Kun én kanal blir vist)Effektforsterker (bakpanel) (Kommersielt

Y-adapter) Forforsterker (bakpanel)

HF HF LF LF SPEAKERS OUTPUTINPUTSPEAKERS OUTPUTINPUTOUTPUTOUTPUTEffektforsterker (bakpanel) (Lavere frekvenser)Effektforsterker (bakpanel) (høyere frekvenser)(Kun én kanal blir vist)(Kun én kanal blir vist)(Kun én kanal blir vist)(Kommersielt tilgjengelig Y-adapter) Høyttaler (bakside):

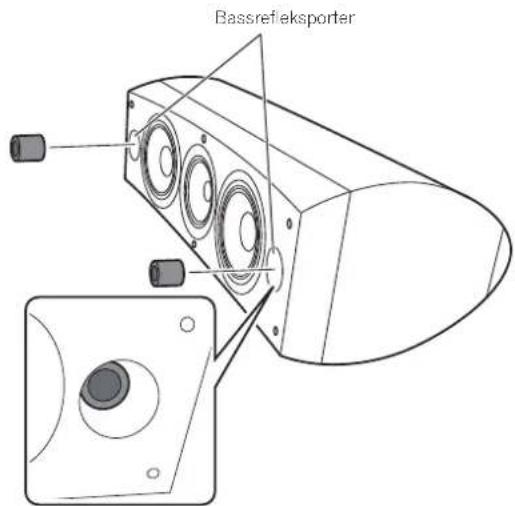

Denne enheten er utstyrt med skumplugger som er nyttige for

justering av bassens volumnivå. Disse brukes ved å skyve de

forsiktig inn i bassrefleksportene på hver side a høyttaleren. Skyv

inn enten utelukkende skumplugg A eller begge skumpluggene A

og B slik at du oppnår best mulig lyd.

Bruk av kun A-pluggen

Bruk av både A- og B-pluggen

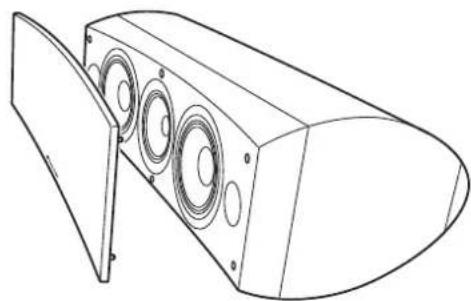

Montering/fjerning av grillen

Dette høyttalersystemet er utstyrt med griller som kan monteres

og fjernes på følgende måte:

1 For å feste grillen fører du hullene på høyttaleren kant-i-

kant med proppene på grillen og gir grillen et fast trykk.

2 For å ta av grillen tar du tak med begge i øvre og nedre

kant på venstre side av grillen og trekker den forsiktig mot

deg slike at venstre del skilles fra høyttaleren.

3 Skift grepet til midterste del på grillen og trekk øvre og

nedre kanter forsiktig mot deg for å skille midtre del av

grillen fra høyttaleren

4 Ta til slutt takt i øvre og nedre kant på høyre side av

grillen og trekk den forsiktig mot deg slike at resten av

grillen skilles fra høyttaleren.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å

tørke det av med en tørr klut. Om nødvendig kan det tørkes av med

en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem

til seks ganger med vann og deretter vridd godt opp. Unngå bruk

av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre

kjemikalier på eller i nærheten av enhetene da disse kan tære på

Dette høyttalersystemet er magnetisk skjermet. Avhengig av

plasseringen kan det imidlertid forekomme fargeforvrengning

dersom høyttalersystemet installeres svært nærme et TV-apparats

Slå av TV-apparatet og slå det på igjen etter 15 - 30 minutter hvis

dette forekommer. Dersom problemet fortsatt gjenstår bør

høyttalersystemet flyttes i lengre avstand fra TV-apparatet.

er et varemerke som finnes på produkter som inneholder

Pioneers fasekontrollteknologi (Phase Control). Denne

teknologien muliggjør lydgjengivelse gjennom hver komponent

ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.

Opphavsrett © 2008 Pioneer Corporation.
