ChH 銘謝購買日本先鋒公司產品。 如您知道本型機器如何正確操作時，煩請熟悉以下的操作手冊。 並在讀完後，請放在安全的地方保管，以備後日參考用。 目錄

A 和 B 兩個都使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

˙本揚聲器系統標稱阻抗6 Ω。 請將揚聲器系統連接到負載阻 抗

6 Ω 到 16 Ω （揚聲器輸出端子標有 “6 Ω – 16 Ω” 的型 號）範圍內的擴大機。為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：˙請勿對揚聲器提供超出輸入最大容許量的電源。˙為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。˙請試一下勿使低音頻的擴大機輸出大音量的噪音 （由于擴大機諧波失真而加大音量有可能破壞揚聲器）。注意：設置˙放置本機時，請確認已經確實緊固，並避免容易掉落以及發生天然災害 （例如地震）時會導致傷害的地方。˙請勿將揚聲器安置在牆壁或天花板上。 落下時有可能帶來傷

害。 ˙請勿將揚聲器安置在頭上的天花板或牆壁上。 安裝不正確時， 揚聲器護網有可能落下而損壞或帶來人體的傷害。˙連接組件時，請關掉 AV 設備並把插銷拔下來。 請參考操作手 冊，務必確認清楚正確的連接電纜。注意：在使用時˙請勿將揚聲器放置在不穩定的平面台。 這樣掉下來時，會受害 或使裝置設備損壞。˙使用本揚聲器請勿長時間輸出失真的音響，這會帶來火災的危 險。 ˙請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。˙請勿在揚聲器上放置大型物或重量大的物件。˙請勿在高頻或中頻揚聲器附近放置螺絲刀或鐵製部件等帶磁性的物件，由於揚聲器採用強力磁鐵，以致於吸引物件、損壞護網或可能帶來傷害。 S-8EX_ChH.book 2 ページ ２００８年７月１６日　水曜日　午後２時５６分3

包裝箱中的內容 長螺釘 x 3軟木墊 x 3大型防滑墊片 x 2小型防滑墊片 x 4海綿插頭 （A, B） x 2揚聲器基座 x 1墊圈 x 2彈簧墊圈 x 1 螺釘 （M5 × L40） x 1

螺釘 （M6 × L35） x 6 護網 x 1 操作手冊

關於 EX 系列 EX 系列裝備有先鋒牌旗艦 TAD 揚聲器系列背後的多種技術訣竅，是為推出同一價位中最佳揚聲器而開發的。 EX系列的設計和產品是提供先鋒牌揚聲器最佳技術的國際性努力

CST 該系統的核心驅動器是引進 TAD 所用技術的相干源轉換器 （

CST）。 高音揚聲器的振動膜集中安裝於中高音圓錐體的頂端內 部，能提供 400 Hz到 100 kHz聲音的點源。 相干源轉換器（CST） 能確保到達聆聽者耳朵的直接聲音和反射聲音完全保持頻譜平衡，使更加一致的聲音遍及房內，並提高想象能力。 陶瓷石墨振動膜

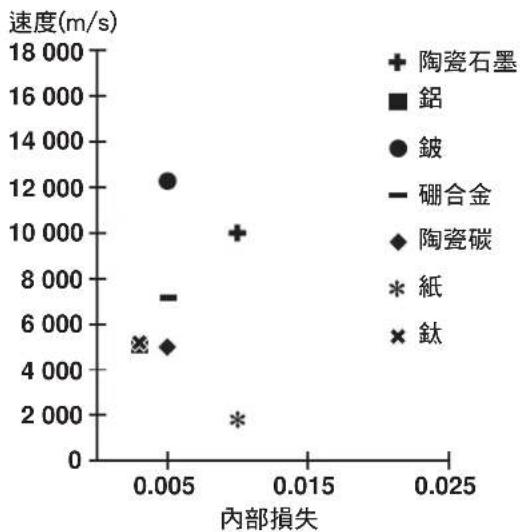

CST 高音揚聲器的特點是採用陶瓷石墨振動膜，具有最高的強度 和緩衝特性，是高端揚聲器系統現在所用的其他材料望塵莫及的。陶瓷石墨的輕巧和非凡強度相結合，使揚聲器振動膜的諧振擴大到遠遠超過其可聞範圍。

CST 中高音揚聲器採用鎂合金振動膜，其特性輕巧和高內部損失

能使播放的中高音具有優異的瞬變現象和最小的顯色作用。

如下圖所示低音驅動器起到 S-8EX 揚聲器系統的基本作用。 驅動

器的強度是採用阿拉米德／碳複合材料的結果。這是在開發

時獨創來用於其振動膜的。先鋒獨家 LDMC 磁路技術已經被裝備

來從低輸出電平到高輸出電平都保持線性並減少失真。

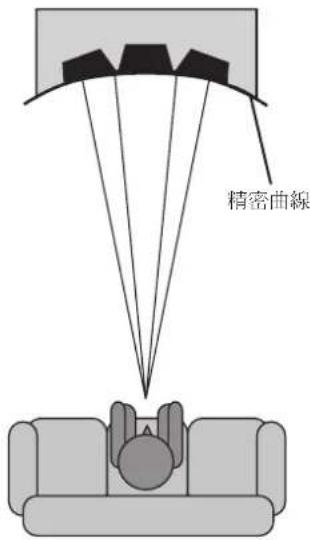

S-8EX 的獨特形狀是基於邏輯上的需要。 為了使從 CST 和兩個低

音驅動器傳來的聲音到達時間同步。各驅動器上都裝有一個擾流

器，以使其產生被稱為 “精密曲線”的非常細緻的曲線 （請參閱

此擾流器由 65 mm 厚的 MDF（中等密度纖維板）製成，

塊雕刻出來的。其結果，風噪音大為減少，低音更加清晰、低沉。

交叉網路只使用最精細的零件。 信號通路內的空心線圈、無感電

CST 驅動器精心選擇製造，以使其對信號

在傳輸能源時的失真和損失減少到最低限度。

連接於相應線材，而不連接於印刷電路板上，從而實現了最低損

自從 1969 年 George Martin 在倫敦創立以來，英國 Air Studios

一向博得許多藝術家的一致好評，他們都認為它是世界傑出的錄

授予 S-8EX 的 Air Studios 獎章表示這些揚聲器能播放出

世界頂級聲音創造者所要求的高音質的聲音。

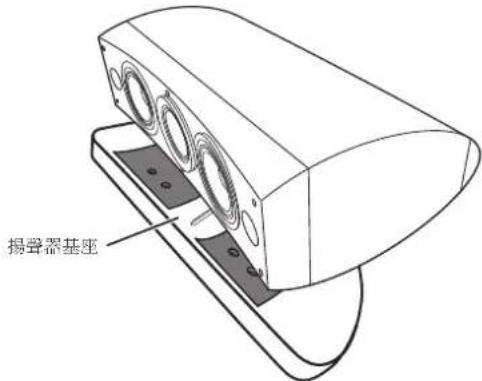

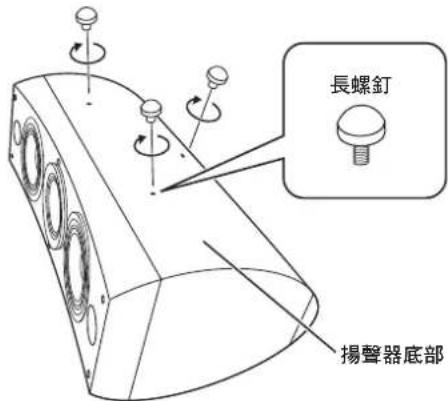

如何安裝 從下列方案中選擇所需的安裝配置。 直接安裝在地板上時 直接安裝在地板面上時，請使用附送的長螺釘。 安裝 1 將長螺釘擰入埋置揚聲器底部的螺紋金屬墊片 （M6）， 並 加 以擰緊。 2 將軟木墊放在放下揚聲器時要插入三個長螺釘的位置。3 將揚聲器放在軟木墊上。˙由於本機重達 28 kg 左右，揚聲器斜置時嘗試安裝桿螺帽是 極其危險的。 務必將本機放在柔軟的地方（例如毛毯），使其 不致損壞地板，並且至少要由兩個人來進行安裝。 使用附送的揚聲器基座 當使用附送的揚聲器基座時，不必使用附送的長螺釘。 安裝 1 將附送的防滑墊 （小）放在基座底部的四個位置。2 將附送的防滑墊 （大的）貼在揚聲器基座頂面的兩處。3 將揚聲器放在基座上。使用附送的揚聲器基座可供對揚聲器角度進行微調。˙使用附送的揚聲器基座時，請勿用螺絲來將揚聲器緊固定位。這樣做，揚聲器可能會掉落並導致人員受傷。若放下揚聲器時，不使用軟木墊，長螺釘可能會傷害到地板。 如果您計劃使用長螺釘，我們大力推薦您使用軟木 墊。 ඵᖑᏣۼഌ ߞᖴବ ϊ࠯٪ྥჭбτ࠯٪ྥჭбඵᖑᏣஆ৵ S-8EX_ChH.book 5 ページ ２００８年７月１６日　水曜日　午後２時５６分6

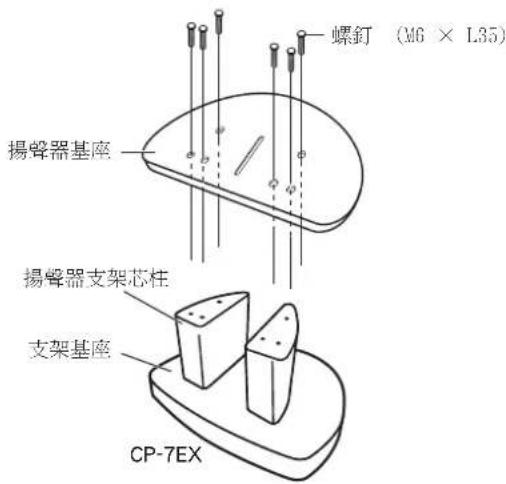

要使用 CP-7EX 揚聲器支架時，必須將附送的揚聲器基座裝在

CP-7EX 揚聲器座芯柱上。 如下圖所示進行揚聲器支架的組裝。

1 從揚聲器基座的埋頭螺釘孔中取出包裝材料。

2 將揚聲器基座裝在 CP-7EX 揚聲器支架芯柱上。

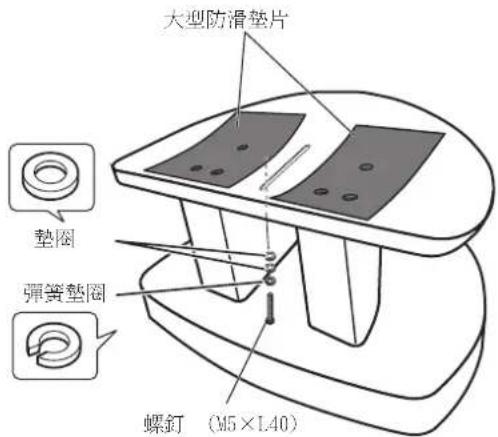

4 使用附送的螺絲 （M5 × L40）、彈簧墊圈和墊圈，將揚聲器

為了更確實地防止揚聲器掉落，只能使用附送的螺釘來將揚聲

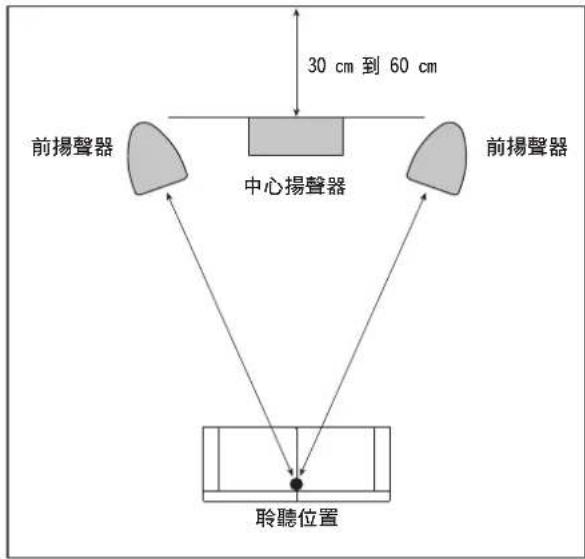

安置在房內時，在低音性能、音頻準確性和反射方面對 S-8EX 揚

請使用下圖作為指南來決定揚聲器最好的安置方法。

˙請勿把揚聲器放在陽光直接照射得到的地方，同時避免放置於

˙日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤

用以及由自然行為所引起的故障，不負責一切損害的賠償責

任。 ᖴବ )N7!ɰ!M46*ඵᖑᏣஆ৵ඵᖑᏣМ࢝ߊ࢙ М࢝ஆ৵ ńőĮĸņř ჭ୽

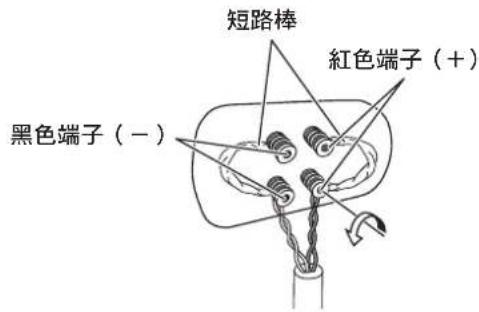

連接於擴大機 此揚聲器並不含有用於連接擴大機的揚聲器電纜。 選擇揚聲器電纜時，請考慮到下列因素，以便最好地享用您的揚聲器系統：˙儘可能選用粗的揚聲器電纜，必要保持最短的所需長度。˙無論選用那一種電纜，請留意電纜各有不同的特性。˙儘可能選用阻抗小的電纜並確保對揚聲器端子和擴大機間的連接能夠非常確實牢固。 電纜的連結 1 關閉擴大機的電源。 2 連接揚聲器接線於揚聲器背面的輸入端（下方）。 輸入端子的 極性是紅色為正極 （＋），而黑色為負極 （－）。3 將電纜的另一端連接於擴大機的揚聲器輸出端子上 （詳細請參照擴大機的操作手冊）。˙在下面位置上的輸入端子旋鈕向左旋轉（反時鐘方向），並將揚聲器電纜插入到輸入端子的孔內，然後旋緊輸入端子的旋鈕並固定好短絡棒及接線。˙您也可用一個香蕉插頭來連接揚聲器的端子。 使用香蕉插頭 時，請務必取下輸入端子的端蓋。˙當連結插座後，請輕拉一下電纜的短部與端子是否確實的連接 好。

不良的連結，將導致噪音與聲音的中斷。 ˙如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過度負荷，這樣可能造成擴大機停止工作或損壞。 ฼ၰූ

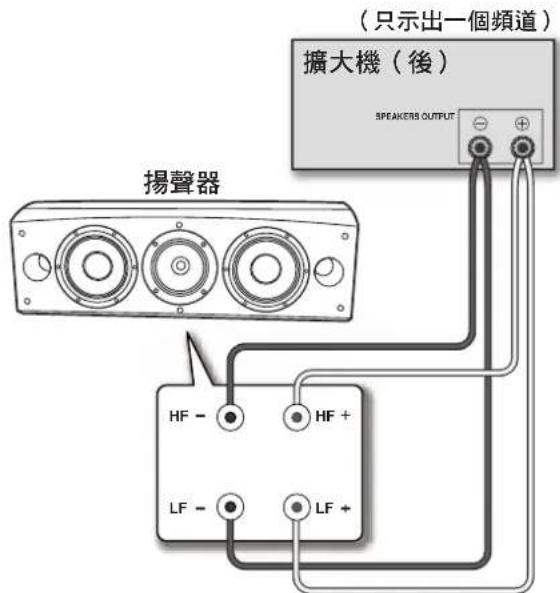

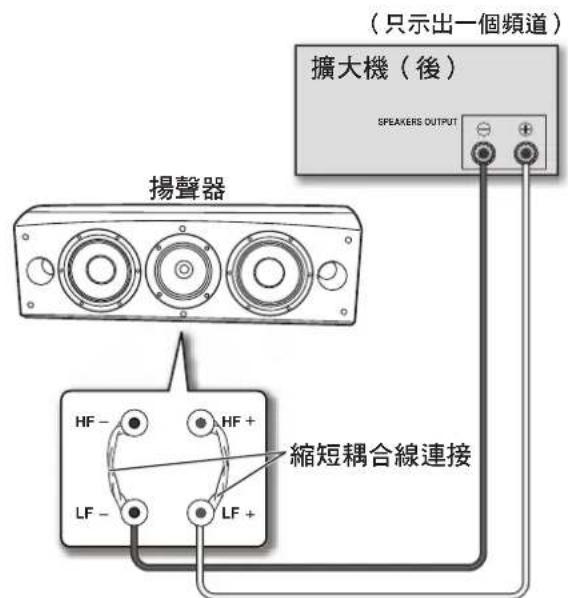

單線連接 進行單線連接時，用隨機附送的縮短耦合線連接交叉網路的中頻到高頻和低頻段，然後將來自擴大機的正極 （＋）線連接到紅色接線柱，而將來自擴大機的負極 （－）線連接到如下圖所示的黑色接線柱。 雙線連接 進行雙線連接時，將插頭獨立地插入揚聲器系統。該系統從擴大機接線到相應的高頻和低頻插頭。 如此一來，CST 驅動器和獨立 地直接連接於擴大機的低音驅動器，使您能任意為每個驅動器選用最佳的電纜類型。 將一組電線連接於接線柱底部裝置 （低音驅 動器－特定網路）。 然後，將第 2 組電線連接到頂部接線柱（CST

特定網路）。 其次，將兩組電線連接到擴大機上對應的端子。 如 下圖所示小心地將兩條正極 （＋）電線連接到正極 （＋）擴大機端子，而將兩條負端子（－）電線連接於負極（－）擴大機端子。SPEAKERS OUTPUT ᕼ฼ጯӬጤഀ௦

使用低頻和中頻到高頻段的專用擴大機時，雙擴大機能發揮最佳性能。

有兩種可能的組態，通常稱為水平和垂直雙放大。

在進行雙擴大機連接時，在連接揚聲器電纜之前要先取下縮短耦合線。

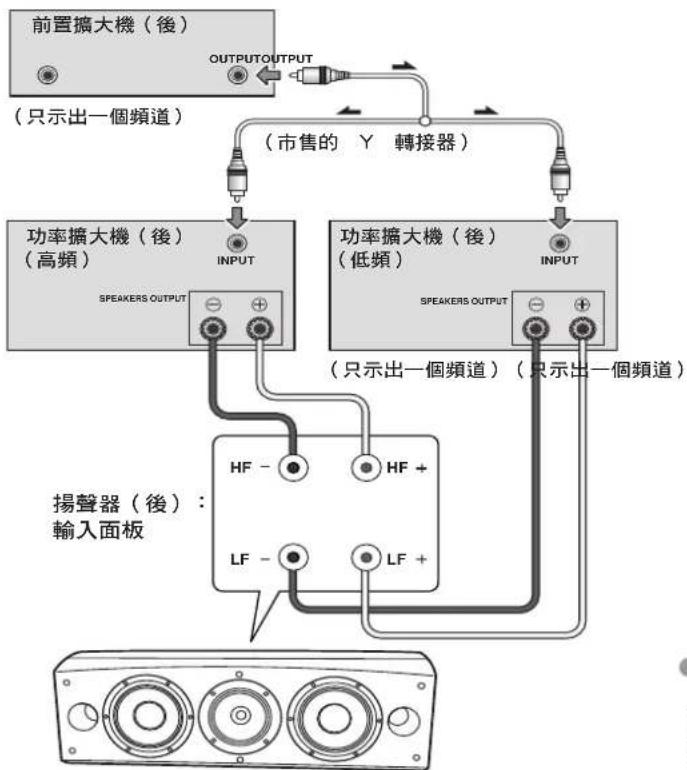

這種組態，各揚聲器系統都使用相同的立體聲擴大機。 各擴大機

的一個頻道驅動低頻段，而另一頻道如下圖所示驅動高頻段。

將一組電線和擴大機頻道連接於接線柱的底部裝置 （低音驅動器

然後，將另一組電線和另一個擴大機頻道連接於頂部接線柱（

注意將兩條正極 （＋）電線連接於正極 （＋）擴大機端子，而將

兩條負極 （－）電線連接於負極 （－）擴大機端子。

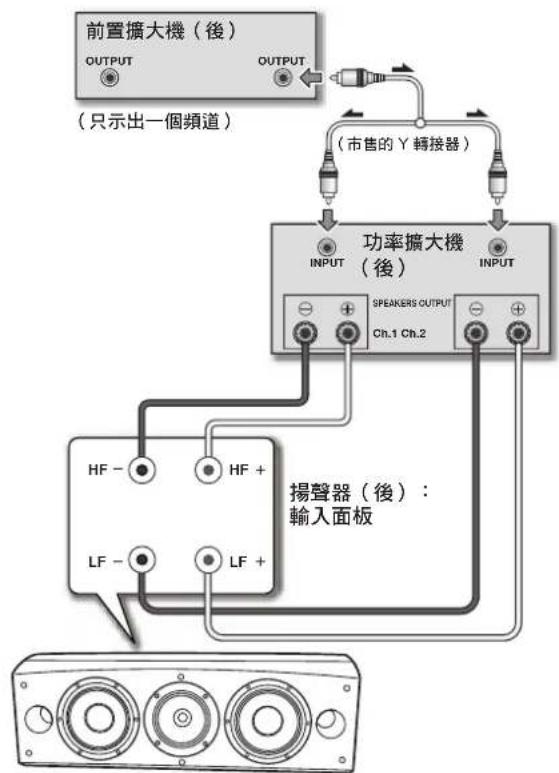

這種組態，揚聲器系統的低頻和中頻到高頻段可以使用不同的立

體聲擴大機 （亦即高頻使用電子管擴大機，低頻使用固態）。

個擴大機的各頻道驅動各揚聲器系統的低頻段，而另一擴大機的

此方法要求兩個擴大機有相同的增益。否則，在來自揚聲器的低

頻和中頻到高頻播放之間聽起來會有不平衡感。

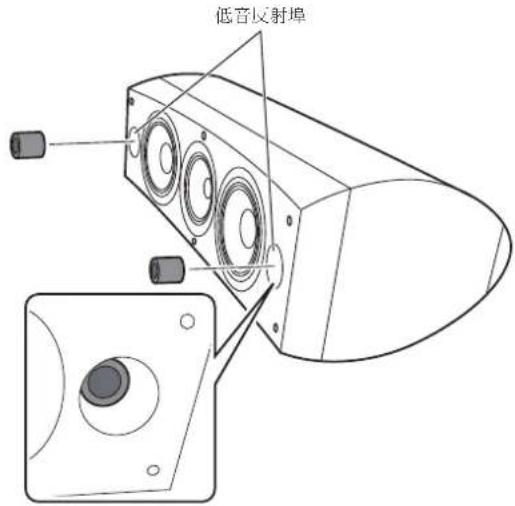

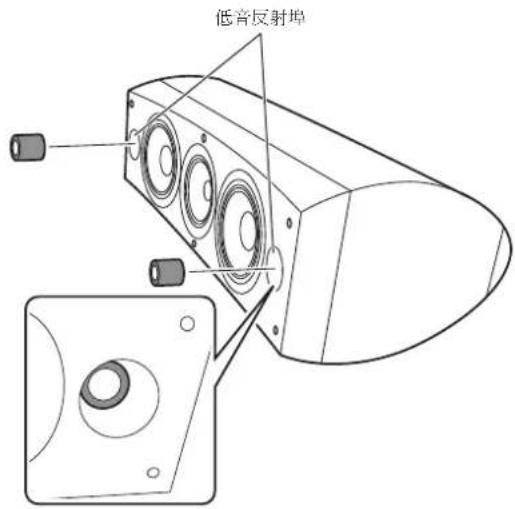

使用海綿插頭 本裝置附送有海綿插頭，可用來調整低音的音量。 要使用時，將海綿插頭輕輕地插入揚聲器任何一邊的低音反射埠。 將海綿插頭

A 單獨或將海綿插頭 A 和 B 兩個都插入，以調整到理想的聲音。

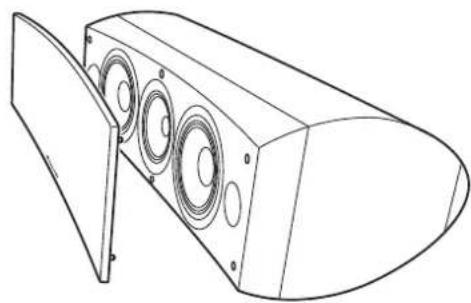

格柵蓋的裝卸 此揚聲器系統裝備有格柵蓋，可以依照下述方法進行裝卸：1 要裝上格柵蓋，須使揚聲器上的孔對正格柵上的插件，並緊緊 按下。 2 要取下格柵蓋時，必須用手握住左邊格柵蓋的上下邊緣，輕輕地拉出，使格柵蓋的左部與揚聲器分開。3 然後，將手移到格柵蓋中心，再輕輕地將上下邊緣拉出，使中間部份脫開。4 最後，握住右邊格柵蓋的上下邊緣，輕輕地拉出，使格柵蓋的剩下部份與揚聲器分開。 揚聲器機箱的維護 平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。 必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布 擦拭。

請勿用家具用的打蠟或清潔劑。 由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺蟲劑或其他化學藥品。մЇৣ஄մЇৣ஄ S-8EX_ChH.book 10 ページ ２００８年７月１６日　水曜日　午後２時５６分11

機殼 . . . . . . . . . . . . . . . . . . . . . . . . . 低音反射落地型 （防磁式）

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 路 低音揚聲器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm 錐形 x 2

中高音揚聲器 . . . . . . . . . . . . . . . . . . . . . 14 cm 錐形 /3 cm 球頂型

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz 到 100 kHz

靈敏度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88.5 dB （2.83 V） 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

外形尺寸 . . . 723 （寬） mm x 263 （高） mm x 387 （深） mm

重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

彈簧墊圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

螺釘 （M5 × L40） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

螺釘 （M6 × L35） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

護網 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

操作手冊 規格及設計有因產品改善而有所變更，恕不另行通知。 磁性屏蔽 本揚聲器系統帶有磁性屏蔽。 但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。發生這種情況時，請關斷電源之後，經過 15 分到 30 分才重新打 開電源。如果還繼續發生這種現象，請將揚聲器系統離開電視機的位置放置。是根據日本先鋒公司開發的相控制的技術概念。 這是通過 從錄音到播放改善階段匹配特性的產品所授予的商標。日本先鋒公司出版。 版權
