MANUAL DE UTILIZADOR S8EXW PIONEER

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho.

Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

O que encontra na caixa

Instalação e Disposição

Como instalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Quando instalar directamente no chão. . . . . . . . . . . . . . . . . . . . . 5

Utilização da base de coluna fornecida . . . . . . . . . . . . . . . . . . . . 5

Utilização do suporte de coluna Pioneer CP-7EX . . . . . . . . . . . . . 6

Escolha do local onde colocar os sistemas de colunas . . . . . . . . 6

Ligações de um fio único . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ligações de bi-cablagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ligações de bi-amplificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Utilização das cavilhas de espuma . . . . . . . . . . . . . . . . . . . . . . . . 10

Utilização das cavilhas A apenas . . . . . . . . . . . . . . . . . . . . . . . . 10

Utilização de ambas as cavilhas A e B . . . . . . . . . . . . . . . . . . . . 10

Colocar/retirar a grelha de cobertura . . . . . . . . . . . . . . . . . . . . . . 10

• A impedância nominal deste sistema de colunas é de 6 Ω.

Ligue o sistema de colunas a um amplificador com uma

impedância de carga entre 6 Ω e 16 Ω (um modelo com a

indicação “6 Ω – 16 Ω” afixada nos terminais de saída para as

De modo a prevenir danos nas colunas resultantes de

sobrecarga na entrada, observe por favor as seguintes

• Não forneça potência ao sistema de colunas para além da

entrada máxima permitida.

• Quando utilizar um equalizador gráfico para dar ênfase a sons

altos na faixa das altas frequências, não utilize um volume de

amplificação excessivo.

• Não force um amplificador de baixa potência a produzir altos

volumes de som (a distorção harmónica do amplificador

aumentará, além de poder danificar a coluna).

Precaução: instalação

• Quando instalar este aparelho, certifique-se que está

firmemente segurado, evitando zonas em que possa cair e

causar ferimentos em caso de desastres naturais (tais como

um tremor de terra).

• Não fixe estas colunas à parede ou ao tecto. Podem cair,

causando ferimentos.

• Não instale as as suas colunas sobre a cabeça, na parede ou

notecto. Se mal fixadas, a grelha das colunas pode cair,

causando danos e ferimentos.

• Desligue da tomada o seu equipamento audio-visual e

consulte o manual de instruções quando ligar os

componentes entre si. Certifique-se que utiliza os cabos de

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornar-

se perigosa em caso de queda, para além de danificar o

• Não utilize a coluna para produzir som distorcido durante

longos períodos de tempo. Tal pode resultar em incêndio.

• Não se sente nem se ponha em pé em cima das colunas. Não

deixe as crianças brincar com as colunas.

• Não coloque objectos grandes ou pesados sobre as colunas.

• Não coloque objectos magnéticos tais como chaves de

parafusos ou peças de ferro perto do tweeeter ou dos médios.

As colunas utilizam fortes magnetes, podendo atrair objectos,

causando ferimentos ou danificando o diafragma. K058_A_Po Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados. Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais. Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. S-8EX_PO.book 2 ページ ２００８年７月１６日　水曜日　午後８時０分3

O que encontra na caixa Espigões x 3Almofadas de cortiça x 3Almofadas anti-derrapantes grandes x 2Almofadas anti-derrapantes pequenas x 4Cavilhas de espuma (A,B) x 2Base de coluna x 1Anilhas x 2Anilha de mola x 1Parafuso (M5 x L40) x 1Parafusos (M6 x L35) x 6Grelha x 1Manual de instruções Sobre a série EX A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços.A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer.

Tecnologia por detrás do S-8EX CST O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz e 100 kHz. O CST assegura o equilíbrio espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do ouvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada. Diafragmas de Grafite Cerâmica Os tweeters do CST apresentam diafragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja ressonância do diafragma pode ser levada muito para além da faixa de audição.

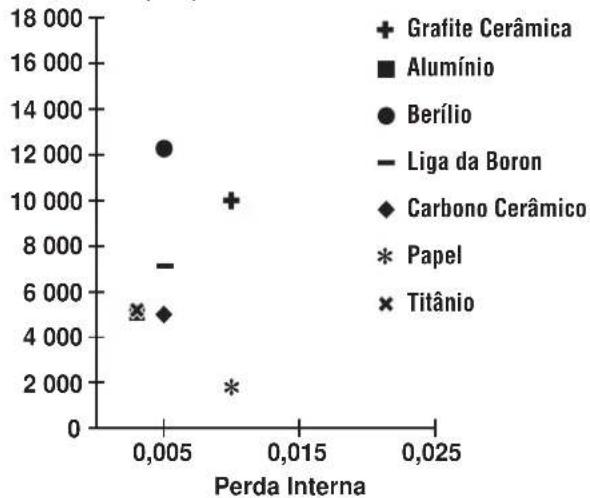

A B Grafite Cerâmica

transição excelente e coloração mínima dos sons médios.

O mecanismo propulsor de graves ilustrado abaixo serve de

fundação para o sistema de colunas S-8EX. A resistência do

mecanismo é o resultado do compósito Aramida/Carbono, criado

originalmente durante o desenvolvimento do S-1EX, que é

utilizado no seu diafragma. A tecnologia de circuito magnético

LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar

a linearidade de níveis de saída, desde baixos até altos, e a

minimizar a distorção.

Construção da Caixa de Graves

A forma única do S-8EX é baseada numa necessidade lógica. De

modo a sincronizar o tempo de chegada do som proveniente do

CST e das duas unidades de graves, cada unidade é montada

sobre um deflector que serve para criar uma curva altamente

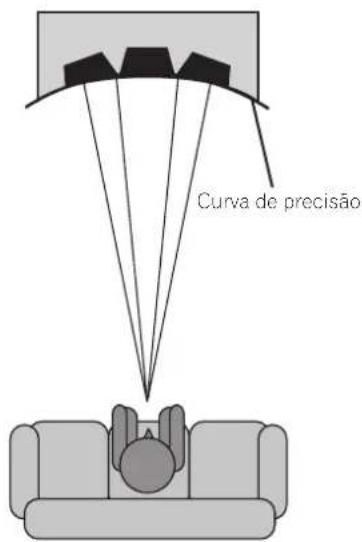

delicada conhecida com a “curva de precisão” (ver ilustração

abaixo). Fabricado com MDF (prancha de fibra de média

densidade) até 65 mm, este deflector é, além disso, forte

suficiente para conter a força propulsora das unidade de graves.

Além disso, o porto dos graves foi esculpido num bloco de MDF

extremamente espesso, resultando na redução de ruído de vento,

para um som límpido, profundo.

As redes de crossover utilizam apenas os melhores componentes.

Bobinas com núcleo de ar, resistores não indutivos e capacitores

de filme no caminho do sinal foram todos cuidadosamente

escolhidos e optimizados para a unidade CST, de modo a

proporcionar a maior transparência ao sinal. Os mecanismos de

graves utilizam inductores com núcleo de placas de aço silicone

que minimizam a distorção e as perdas, durante a transferência

de energia. Todos os componentes estão ligados directamente ao

seu material de cablagem respectivo, ao invés de estarem ligados

a um circuito impresso, permitindo perdas minímas e um máximo

Colaboração com Air Studios

Desde a sua fundação por George Martin em 1969, Londres, o Air

Studios inglês adquiriu o respeito inequívoco por parte de

múltiplos artistas que o reconhecem como o principal estúdio de

gravação do mundo. O selo Air Studios que foi atribuído ao S-8EX

indica que estas colunas são capazes de produzir o som de alta

qualidade exigido pelos criadores de som mais exigentes do

Instalação e Disposição

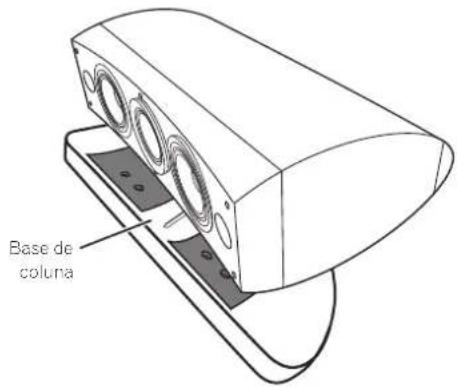

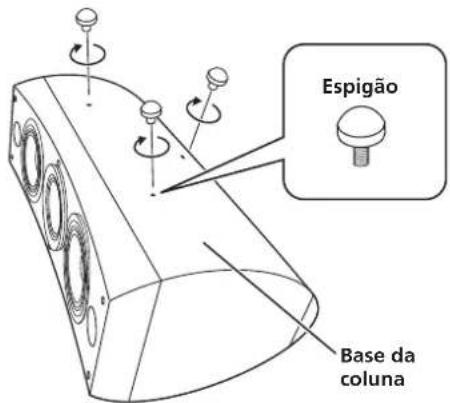

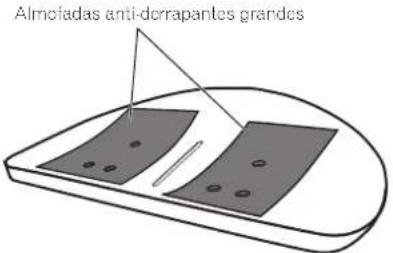

Como instalar Seleccione o modo de instalação que pretende. Quando instalar directamente no chão Utilize os espigões fornecidos quando instalar a coluna directamente na superfície do chão. Instalação 1 Aparafuse os espigões nos orífícios dos três furos metal roscados (M6) abertos na base das colunas. Aparafuse-os firmemente.2 Coloque as almofadas de cortiça nas posições que as três pontas dos espigões irão acertar quando a coluna estiver na sua posição.3 Coloque a coluna sobre as almofadas de cortiça.• Uma vez que este aparelho pesa cerca de 28 kg, é muito perigoso tentar ajustar a porca do espigão inclinando o aparelho. Certifique-se que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas. Utilização da base de coluna fornecida Quando utilizar a base de coluna fornecida, não é necessário utilizar os espigões fornecidos. Instalação 1 Afixe as almofadas anti-derrapantes (pequenas) nos quatro locais na base da base.2 Afixe as bases anti-deslizantes (grandes) nas duas bases sobre a superfície da base da coluna.3 Coloque a coluna sobre a base.A utilização da base da coluna permite um ajuste preciso do ângulo da coluna.• Quando utilizar a base da coluna fornecida, não coloque a coluna na sua posição com os parafusos. A coluna pode cair e causar ferimentos. Senão não utilizar as almofadas de cortiça quando

colocar as colunas, os espigões podem danificar o chão.

Se pretender utilizar os espigões, recomendamos

vivamente que utilize as almofadas de cortiça. Base dacolunaEspigão Importante Almofadas anti-derrapantes pequenasAlmofadas anti-derrapantes grandesBase decolunaImportante S-8EX_PO.book 5 ページ ２００８年７月１６日　水曜日　午後８時０分6

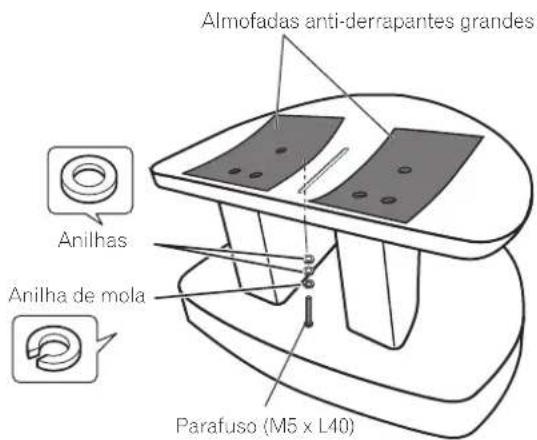

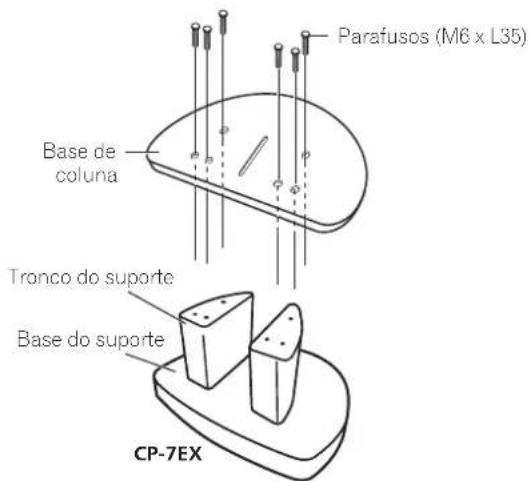

Utilização do suporte de coluna Pioneer CP-7EX Para utilizar o suporte CP-7EX, a base de coluna fornecida precisa

estar fixa às hastes do suporte do CP-7EX. Monte o suporte como

2 Fixe a base da coluna ao tronco do suporte do CP-7EX.

(M5 x L40), a anilha de mola e a anilha.

Para ter a certeza que a coluna não cai, utilize apenas os

parafusos fornecidos para fixar o sistema da coluna ao

suporte da coluna. Para mais detalhes, consulte as instruções

fornecidas com o suporte de coluna CP-7EX.

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colunas no quarto de audição tem um

grande impacto sobre o desempenho total do sistema de colunas

S-8EX, em termos de desempenho de baixos, precisão tonal, e

imagem sonora. Todos os quartos são diferentes; esta secção

serve apenas de guia. A experimentação no seu quarto dará

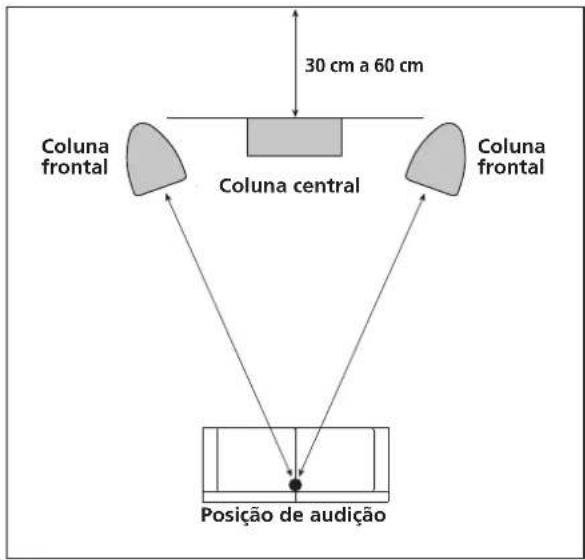

Utilize o gráfico abaixo para determinar a localização óptima das

• Não coloque as colunas sob luz solar directa. Evite colocá-las

perto de aquecedores ou ar condicionados. Tal pode empenar

ou descolorar as caixas das colunas, ou danificar as colunas.

• A Pioneer não assume qualquer responsabilidade sobre

danos resultants da montagem, fixação deficiente, reforço

insuficiente, má utilização do produto, actos da natureza, etc.

Parafusos (M6 x L35)

Ligação a um amplificador Esta coluna não inclui cabos de coluna para ligar a um amplificador. Tome os seguintes factores em consideração quando escolher os cabos das colunas, de modo a tirar o maior partido do seu sistema de colunas:• Utilize cabos de grande calibre se possível, e reduza o comprimento dos cabos ao mínimo necessário.• As características dos cabos variam. Lembre-se disto quando escolher cabos.• Seleccione os cabos com a menor resistência possível e certifique-se que as ligações aos terminais das colunas e do amplificador estão firmes e seguras. Ligação dos cabos 1 Desligue a alimentação do seu amplificador.2 Ligue os cabos de colunas aos terminais de entrada (em baixo) na parte anterior da coluna. A polaridade dos terminais de entrada é encarnado para o positivo (+) e preto para o negativo (–).3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).• Segure os botões nos terminais de entrada inferiores e rodeos para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios.• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique-se de retirar a tampa na extremidade do terminal de entrada.• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.

CUIDADO Estes terminais de coluna estão sob voltagem

PERIGOSA. Para evitar o risco de choque eléctrico ao

ligar ou desligar os cabos de coluna, desligue o cabo

de alimentação de energia antes de tocar em quaisquer

componentes não isolados. D3-4-2-2-3_A_PoConectores barra de curto-circuitoTerminal encarnado (+)Terminal preto (–)

S-8EX_PO.book 7 ページ ２００８年７月１６日　水曜日　午後８時０分8

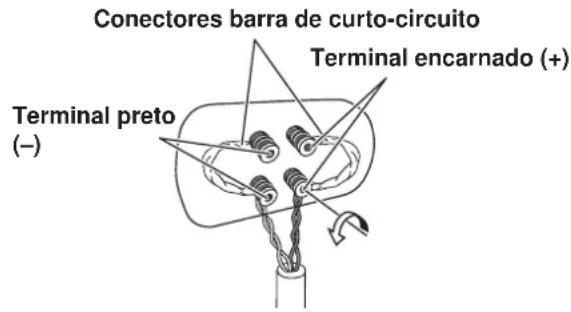

Ligações de um fio único

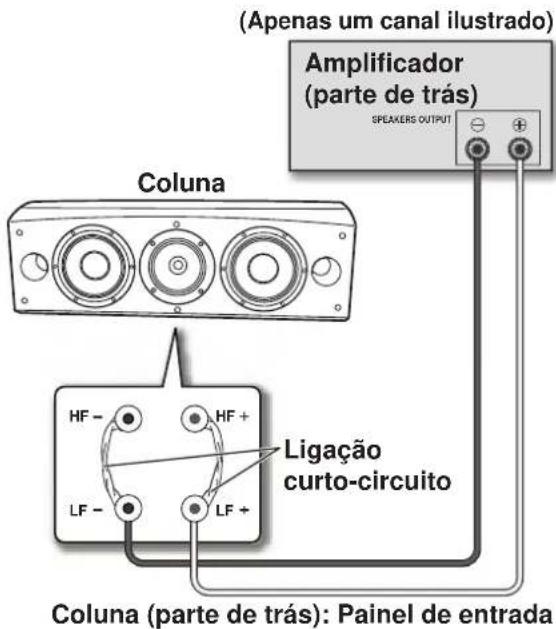

Para ligações de um só fio, ligue as secções de frequência média-

alta e baixa à rede de crossover utilizando a ligação de curto-

circuito fornecida com a coluna. Ligue depois o fio (+) do

amplificador a um qualquer poste de ligação encarnado, e o fio (–

) do amplificador a um qualquer poste preto, tal como ilustrado

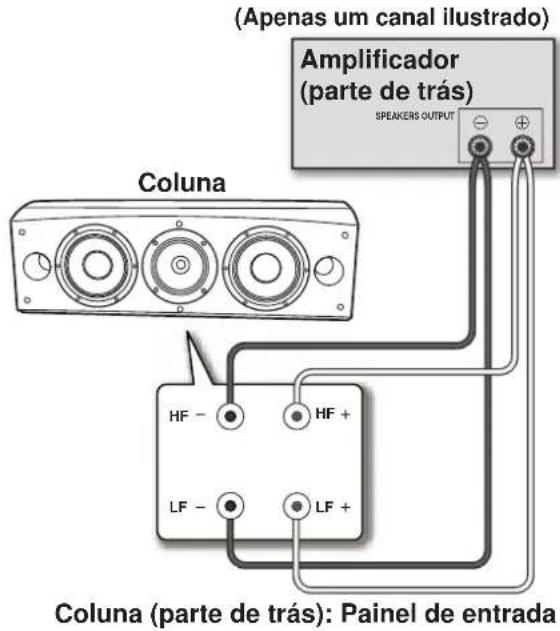

Ligações de bi-cablagem

Numa ligação de bi-cablagem, você liga independentemente nos

sistemas de colunas as fichas de alta e de baixa frequência do

amplificador. Tal resulta em que o propulsor CST e os propulsores

de baixos são ligados independente e directamente do

amplificador, oferecendo a possibilidade de optimizar o tipo de

cabo para um dos propulsores. Ligue um conjunto de cabos ao

conjunto de postes de ligação inferior (rede específica propulsora

de baixos). Ligue depois um segundo conjunto de cabos aos

postes de ligação superiores (rede específica CST). Depois, ligue

ambos os conjunto de cabos aos terminais apropriados no seu

amplificador. Tenha cuidado para ligar ambos os fios (+) aos

terminais (+) do amplificador, e ambos os fios (–) aos terminais (–

) do amplificador, tal como ilustrado abaixo. SPEAKERS OUTPUT Ligação

(Apenas um canal ilustrado)

(Apenas um canal ilustrado)

Ligações de bi-amplificação

A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas.

Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação,

caso contrário pode causar danos nos amplificadores.

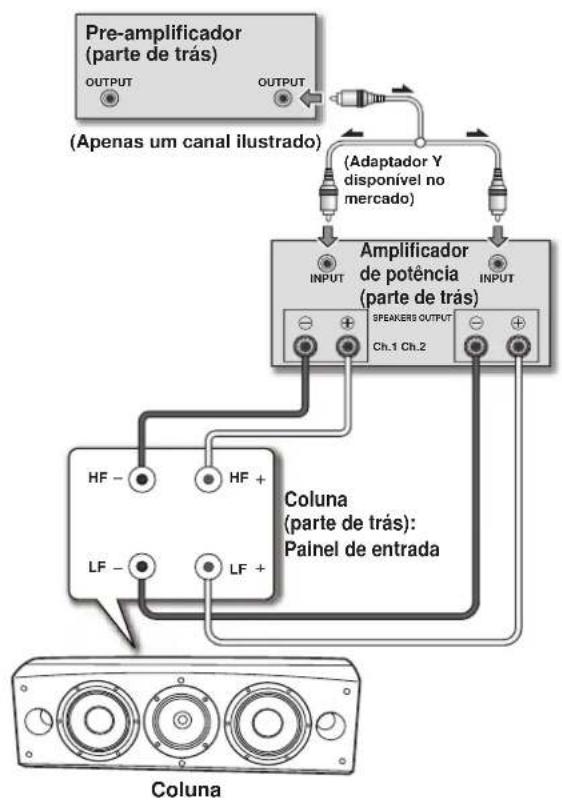

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estéreo

idênticos para cada sistema de colunas. Um canal de cada

ampificador fornece a secção de baixas frequências e o outro

fornece a secção de altas frequências, tal como ilustrado abaixo.

Ligue um conjunto de fios e o canal do amplificador ao conjunto

de postes de ligação inferior (rede específica de propulsão de

Ligue um segundo par de fios e o outro canal do amplificador aos

postes de ligação superiores (rede específca CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do

amplificador e ambos os fio (–) aos terminais (–) do amplificador.

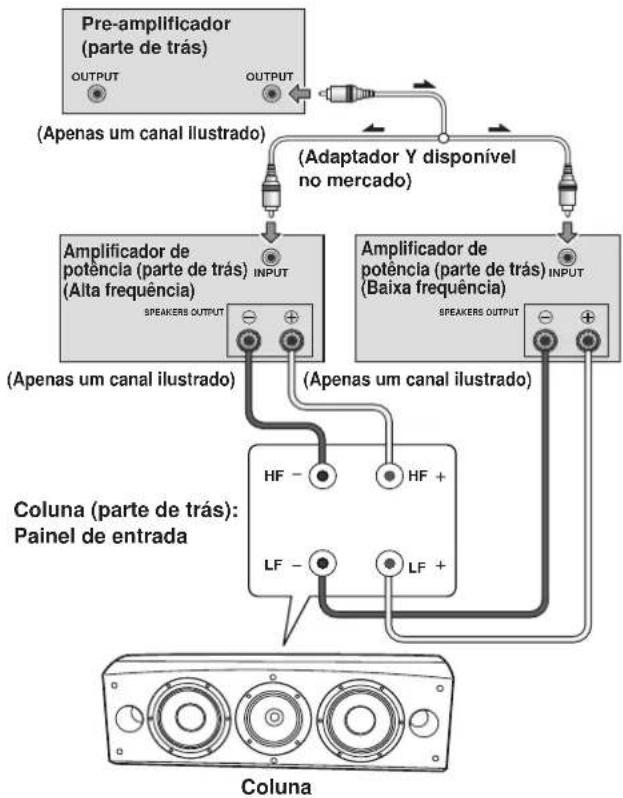

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores

estéreo para as secções de frequências baixa e média-a-alta do

sistema de colunas (por exemplo, amplificadores de válvulas para

altas frequências e de estado sólido para baixas frequências).

Cada canal de um amplificador fornece a secção de baixas

frequências, e cada canal do outro amplificador fornece a secção

de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo

ganho. De outro modo será perceptivel um desequilíbrio entre a

reprodução nas colunas das frequências baixas e médias-a-altas.

Em caso de dúvida, consulte o seu fornecedor habitual.

potência (parte de trás)

potência (parte de trás)

(Apenas um canal ilustrado)(Apenas um canal ilustrado)

(Apenas um canal ilustrado)

(Adaptador Y disponível

no mercado) Coluna (parte de trás):Painel de entradaColuna Pre-amplificador

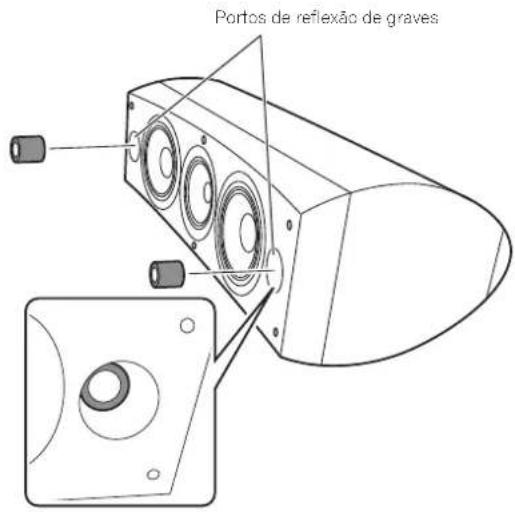

Utilização das cavilhas de espuma

Este aparelho vem equipado com cavilhas de espuma úteis para

ajustar o volume dos sons graves. Para as utilizar, coloque

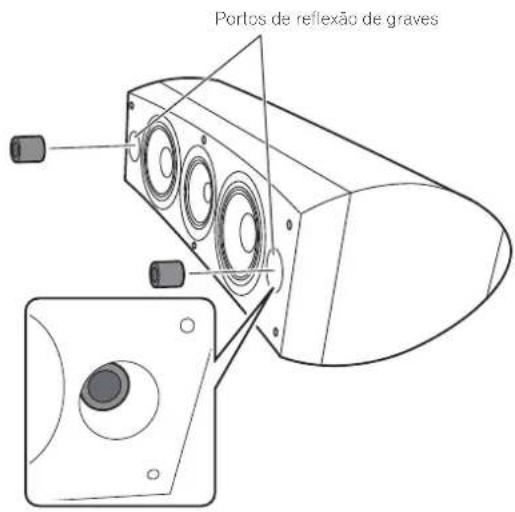

suavemente as cavilhas de espuma nos portos de reflexão de

graves em ambos os lados da coluna. Insira apenas a cavilhas de

espuma A ou ambas as cavilhas de espuma A e B para obter o

Utilização das cavilhas A apenas

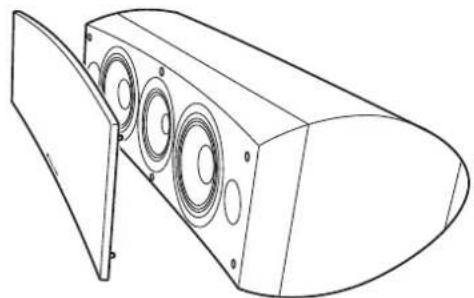

Utilização de ambas as cavilhas A e B Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que

podem ser colocadas e retiradas, deste modo:

1 Para colocar a grelha de cobertura, alinhe os orifícios nas

colunas com espigões na grelha, e pressione firmemente.

2 Para retirar a grelha de cobertura, segure com as mãos o

lado esquerdo das extremidades superior e inferior da grelha

e puxe-a suavemente para si, de modo a separar da coluna o

lado esquerdo da grelha.

3 Depois desloque as mãos para a parte central da grelha e

novamente puxe-a suavemente para si, de modo a separar a

parte central da grelha.

4 Finalmente, segure o lado direito das extremidades

superior e inferior da grelha e puxe-a suavemente para si, de

modo a separar da coluna a última parte da grelha.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano

seco é suficiente para manter a caixa limpa. Se necessário limpe

com um pano embebido num detergente neutro diluído cinco ou

seis vezes em água, e torcido bem. Não utilize cera ou detergentes

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro

produto químico neste ou próximo deste aparelho, pois tal

corroerá as superfícies. Portos de reflexão de gravesPortos de reflexão de graves S-8EX_PO.book 10 ページ ２００８年７月１６日　水曜日　午後８時０分11

Acessórios fornecidos

sem aviso prévio, devido a melhoramentos.

Este sistema de colunas está magneticamente escudado. No

entanto, dependendo do local de instalação, pode ocorrer

distorção de cor se o sistema de colunas for colocado demasiado

perto do ecrã de um televisor.

Se tal acontecer, desligue o televisor e ligue-o novamente

15 minutos a 30 minutos depois. Se o problema persistir afaste as

colunas do televisor.

é um marca registada colocada num produto com

tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma

reprodução sonora de alto grau através de cada componente,

melhorando o emparelhamento geral de fases.

Publicado por Pioneer Corporation.

“Copyright” © 2008 Pioneer Corporation.

Todos os direitos reservados.
