KÄYTTÖOHJE LM60K CHAMBERLAIN

Otväraë garäZovÿch vrät model, LM60K, LM60R-128

Buller nivä. 55dB Drivmekanism

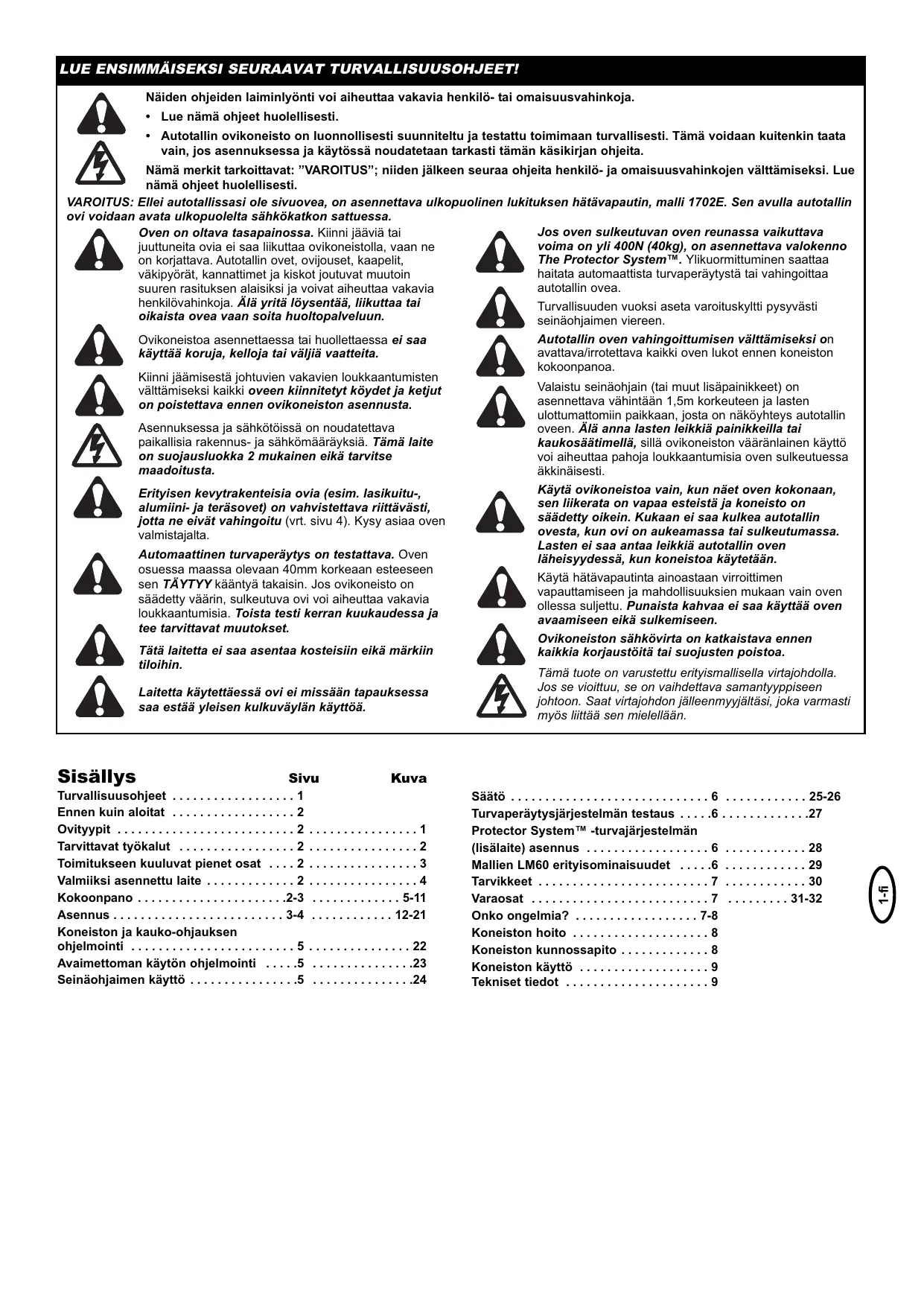

+ _Lue nämä ohjeet huolellisesti.

nä ohjeet huolellises

Näiden ohjeiden laiminlyônti voi aiheuttaa vakavia henkil

+ Autotallin ovikoneisto on luonnollisesti suunniteltu ja testattu toi vain, jos asennuksessa ja käytôssä noudatetaan tarkasti tämän käsikirjan ohjeita.

à merkit tarkoittavat: "VAROITUS”; niiden jälkeen seuraa ohjeita henkilô- ja omaisuusvahinkojen välttämiseksi. Lue

6- tai omaisuusvahinkoja.

maan turvallisesti. Tämä voidaan kuitenkin taata

VAROITUS: Ellei autotallissasi ole sivuovea, on asennettava ulkopuolinen lukituksen hätävapautin, malli 1702E. Sen avulla autotallin

ovi voidaan avata ulkopuolelta sähkôkatkon sattuessa. Oven on oltava tasapainossa. Kinni jéäviä tai juuttuneita ovia ei saa liikuttaa ovikoneistolla, vaan ne on korjattava. Autotallin ovet, ovijouset, kaapelit, väkipyérät, kannattimet ja kiskot joutuvat muutoin suuren rasituksen alaisiksi ja voivat aiheuttaa vakavia henkilévahinkoja. ÂI& yritä lôysentää, litkuttaa tai oikaista ovea vaan soita huoltopalveluun.

Ovikoneistoa asennettaessa tai huollettaessa ei saa käyttää koruja, kelloja tai väljiä vaatteita.

Kinni jäämisestä johtuvien vakavien loukkaantumisten välttämiseksi kaikki oveen kiinnitetyt kôydet ja ketjut on poistettava ennen ovikoneiston asennusta.

Asennuksessa ja sähkôtôissä on noudatettava paikallisia rakennus- ja sähkômääräyksiä. Tämä laite on suojausluokka 2 mukainen eikä tarvitse maadoitusta.

Erityisen kevytrakenteisia ovia (esim. lasikuitt alumiini- ja teräsovet) on vahvistettava riittävästi, jotta ne eivät vahingoitu (vrt. sivu 4). Kysy asiaa oven valmistajalta.

Automaattinen turvaperäytys on testattava. Oven osuessa maassa olevaan 40mm korkeaan esteeseen sen TÂYTYY kääntyä takaisin. Jos ovikoneisto on säädetty väärin, sulkeutuva ovi voi aiheuttaa vakavia loukkaantumisia. Toista testi kerran kuukaudessa ja tee tarvittavat muutokset.

Tätä laitetta ei saa asentaa kosteisiin eikä märkiin tiloihin.

Laitetta käytettäessä ovi ei missääi yleisen kulkuväylän käy

Jos oven sulkeutuvan oven reunassa vaikuttava voima on yli 400N (40kg), on asennettava valokenno The Protector System. Ylikuormittuminen saattaa haitata automaattista turvaperäytystä tai vahingoittaa autotallin ovea.

Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen viereen.

Autotallin oven vahingoittumisen välttämiseksi on avattava/rrotettava kaikki oven lukot ennen koneiston kokoonpanoa.

Valaistu seinäohjain (tai muut lisäpainikkeet) on asennettava vähintään 1,5m korkeuteen ja lasten ulottumattomin paikkaan, josta on näkôyhteys autotallin oveen. Âlä anna lasten leikkiä painikkeilla tai kaukosäätimellä, sillä ovikoneiston vääränlainen käyttô voi aïheuttaa pahoja loukkaantumisia oven sulkeutuessa äkkinäisesti.

Käytä ovikoneistoa vain, kun näet oven kokonaan, sen likerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa leikkiä autotallin oven läheisyydessä, kun koneistoa käytetään.

Käytä hätävapautinta ainoastaan virroittimen vapauttamiseen ja mahdollisuuksien mukaan vain oven ollessa suljettu. Punaista kahvaa ei saa käyttää oven avaamiseen eikä sulkemiseen.

Ovikoneiston sähkôvirta on katkaistava ennen kaikkia korjaustôitä tai suojusten poistoa.

Tämä tuote on varustettu erityismallisella virtajohdolla. Jos se vioittuu, se on vaihdettava samantyyppiseen johtoon. Saat virtajohdon jälleenmyyjältäsi, joka varmasti myôs littää sen mielellään.

Sisällys Kuva Turvallisuusohjeet . Ennen kuin aloitat . Ovityypit Tarvittavat tyôkalut . Toi

Valmiksi asennettu laite ...4 Kokoonpano . 5-1 Asennus .…

Koneiston ja kauko-ohjauksen ohjelmointi

Avaimettoman käytôn ohjelmointi Seinäohjaimen käyttô

Protector System" -turvajärjestelmän (lisälaite) asennus Mallien LM60 erityisominaisuudet Tarvikkeet Varaosat Onko ongel Koneiston hoito Koneiston kunnossapito .… Koneiston käyttô Tekniset tiedot

toimitukseen. Ovityypistä riippuen saatetaan tarvita erityinen ovenvarsi.

A. Yksiosainen ovi, jossa on vain vaakasuora kisko.

. Tarkastele autotallin oven yläpuolista seinää ja kattoa. P&ätykannatin on kinnitettävä kantaviin rakenteisiin ja varmistettava hyvin. . Onko autotallisi Kkatto rapattu, päällystetty, verhoiltu tms.? Tällëin kinnitykseen saatetaan tarvita erityistulppia ja muita osia, jotka eivät kuulu

. Onko autotallissa pääoven lisäksi sivuovi? Jos autotallissasi ei ole sivuovea, on erittäin suositeltavaa asentaa ulkopuolinen hätävapautin,

B.._ Yksiosainen ovi, jossa on pysty- ja vaakasuora kisko — tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm") ja valokenno, "The Protector System” (30(8)). Jälleenmyyjäsi auttaa sinua varmasti mielellään..

GC. Moniosainen ovi, jossa on käyrä kisko — ks. 20B — ovenvarren liittäminen. Yi 2,5 m korkuisiin oviin tarvitaan Protector-järjestelmä (30(8)). D. Kippiovi — tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm") ja valokenno, "The Protector System” (30(8)). Jälleenmyyjäsi auttaa

sinua varmasti mielellään.

E. Erityinen ovenvarsi — The Chamberlain Arm" käytettäväksi ovityypeissä B ja D.

[2 | Tarvittavat tyôkalut

E Toimitukseen kuuluvat pienet osat

(1) kuusiokantaruuvi (12) joustolaatat €2) litintapit (13) kuusiokantamutteri 8) lukitusruuvi 14) kinnitysrenkaat ï (4) puuruuvit (15) metrinen kierteittävä ruuvi 5) ohutlevyruuvit 16) kuusiokoloruuvi y (6) litintapit A7) rajoitin j

(7) kôysi (18) ljousi

(8) kahva (19) aluslaatta

(e) eristetyt nitit (20) lukitusmutteri (10) ankkurit (21) kiskorasva

[4 | Valmiiksi asennettu laite

Kokoonpanon, asennuksen ja säädôn aikana on hyvä katsoa välillä valmiksi asennetun laitteen kuvaa.

(4) Kinnitin (9) lampunsuojus

(2) kaapelipyôrän pidike (10) käsivapauttimen kôysi ja (3) virroitin kahva

(4) kisko (11) käyrä ovenvarsi

(12) suora ovenvarsi

(13) ovikannatin ja levy

(15) virroittimen hätävapauttimen vipu

ASENNUS Tärkeää! Jos ovesi on kippiovi, seuraa kiskon kokoonpanossa tämän käyttéohjeen lisäksi Chamberlain "-ovenvarren (The Chamberlain Arm*) mukana seuraavia asennusohjeita.

Voitele kiskon osien sisäpinnat rasvalla (1). Aseta kiskon osat (2) tasaiselle pinnalle asennusta varten. Kiskon neljä osaa voivat olla halutussa järjestyksessä. Aseta kiskotuki (3) yhteen kiskon osista. Kaksi kiskon osaa yhdistetään tyôntämällä kiskotuki seuraavaan osaan. Kiskonosat (4) yhdistetään puunkappaleen (5) päällà siten, ettà ne ovat suorassa toisiinsa nähden. Toista sama muilla kiskonosilla.

E Ketjun/hammashihnan asennus

Ota ketju/hammashihna ulos laatikosta ja aseta se lattialle (varo, ettei Ketju/hammashihna mene sotkuun).

A. Ketju: Tyônnä ketjulukon (3) tapit ketjun lenkin (4) ja virroittimen (5) {ks Kuva) Tyônnä kärkikappale (2) tappien päälle ja loviin. Tyônnä Kinnitysjousi (1) Kärkikappaleen péälle ja tappien loviin, kunnes molemmat tapit lukittuvat kunnolla paikoilleen.

B. Hammashihna: Kinnità virroittimen yhdyskappale (6) virroittimen (8) loveen (7).

Virroittimen ja kaapelipyôrän pidikkeen kiinnitys kiskoon

Aseta kaapelipyôrän pidike (1) ja sisävirroitin (2) kiskoasennuksen takapäähän (koneiston puoleiseen päähän) (3). Kaapelipyérän pidike on asetettava ehdottomasti kuvan mukaisesti. Virroittimen (7) nuolen on osoitettava kiskon (4) etupäähän (kannattimen puoleiseen päähän). Tyônnä kaapelipyôrän pidikettä kohti kiskon (4) etupäätä (kannattimen puoleista päätä). Aseta lukkoruuvi (5) kaapelipyôrän pidikkeen (6) aukkoon.

E Virroittimen kiinnitys kiskoon

Aseta ulkovirroitin (1) kiskoyhdistelmän (2) takapäähän (koneiston puoleiseen päähän). Virroitimen vapauttimen (3) pään on ehdottomasti osoitettava koneistoon päin. Liikuta ulkovirroitinta kiskoa pitkin, kunnes se kohtaa sisävirroittimen.

Kiskon kiinnitys koneistoon ja ketjun/hammashihnan asennus

lrrota neljä aluslevyllistä ruuvia (1) koneiston yläosasta. Aseta kisko (2) koneistoon, säädä koneiston yläosan rajoittimen (3) mukaan. Aseta Ketju/hammashihna (4) hammaspyérän (5) päälle. Tyônnä kaapelipyôrää ja sen pidikettä kohti kiskon etupäätä, niin ettà ketju/hammaspyôrä ei jà lifan l6ysäksi. Aseta kannattimien (6) ruuvinreiät koneiston ruuvinreikien kohdalle. Kinnitä kannattimet koneistoon irrotetuilla ruuveilla. Kiristä ruuvit hyvin. Koneiston hammaspyôrien on osuttava tarkasti ketjun/hammashihnan aukkoihin.

VAROITUS: Käytä vain koneiston yläosassa olevia ruuvejal Muiden ruuvien käytt vahingoittaa ovikoneistoa pahasti.

Hammaspyôrän suojuksen kiinnitys

Aseta hammaspyôrän suojus (1) koneiston yläosaan (2) ja Kiristä ruuveilla (3). Aseta ruuvi (4) virroittimen pysäytinreikään (5), varmista aluslevyllà (6) ja mutterilla (7).

Päätykannattimen kokoonpano ja ketjun/hammashihnan kiristys

Aseta päätykannatin (1) kiskoon (5). Tyônnä aluslaatta (3), jousi (2) ja y (3) lukkoruuviin (4). Kiristä mutteri (6) käsin lukkoruuvin.

ä mutteria kintoavaimella (7), kunnes kefju/hammashihna on n. 2 mm kiskon pohjan yläpuolella sen keskipisteen kohdalla. ÂLÀ KIRISTÀ KETJUA/HAMMASHIHNAA LIIKAAI Ks. kuva (8).

ASENNUS Silmävaurioiden välttämiseksi tulisi käyttää suojalaseja tyôskenneltäessä katon läheisyydessä.

Avaa ja tarvittaessa irrota kaikki autotallin oven lukot oven vahingoittumisen välttämiseksi.

Ennen autotallin ovikoneiston asentamista poista kaikki oveen

kinnitetyt kôydet ja narut kiinni jäämisestä johtuvan loukkaantumisvaaran välttämiseksi.

Tilan salliessa on suositeltavaa asentaa koneisto vähintään 2,1m korkeudelle autotallin lattiasta.

[12] Päätykannattimen kohdistaminen

Päätykannatin on kinnitettävä lujasti autotallin kantavaan rakenteeseen. Vahvista seinää/kattoa tarvittaessa 40mm laudalla. Jos asennus tehdään v: turvaperäytysjärjestelmä ei toimi oikein.

Voit kinnittää päätykannattimen joko päätyseinään (1) oven yläpuolelle tai kattoon (3); noudata niitä ohjeita, jotka sopivat paremmin tilanteeseesi.

Merkitse autotallin oven pystysuora keskiviiva (2) oven ollessa suljettuna. Jatka viivaa oven yläpuolella olevaan kinnitysseinään.

Avaa ovi ylimpään asentoon. Piirrä risteävä vaakasuora viiva (4) päätyseinään 5 cm oven lilkeradan ylimmän kohdan yläpuolelle, jotta ovi voi likkua vapaasti.

Päätykannattimen kiinnitys

HUOMAUTUS: Käytä kohdassa 12 tehtyä pystysuoraa keskivivaa

ja vaakasuoria vilvoja, jotta päätykannatin tulee asetetuksi tarkasti.

À. Seinäkiinnitys: Keskitä kannatin (1) pystysuoran keskiviivan (2) mukaisesti siten, että kannattimen alapää on vaakasuoran viivan (4) kohdalla (nuolen osoittaessa katon suuntaan). Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm relät ja kinnitä kannatin puuruuveilla (3).

B. Kattokiinnitys: Jatka vaakasuoraa merkkiviivaa (2) kattoon. Keskitä kannatin (1) pystysuoraan viivaan nähden enintään 150mm etäisyydelle seinästä. Varmista, että nuoli osoittaa seinän suuntaan. Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm reiät ja kinnitä kannatin puuruuveilla (3). Betonikattoon kinnitettäessä Käytä toimitukseen kuuluvia betoniankkureita (6).

ΠKiskon kiinnitys p.

Aseta koneïsto autotallin lattialle päätykannattimen alle. Nosta kiskoa, kunnes kinnittimen ja päätykannattimen reiät ovat samalla kohdalla. Kinnitä litintapilla (1). Aseta kinnitysrengas (2) varmistukseksi. HUOMAA: On ehkä tarpeen asettaa koneisto tilapäisesti korkeammalle, jotta moniosaisen oven kisko ei osu jousiin. Tällôin koneistoa on joko tuettava (tikkailla) tai toisen henkilôn täytyy kannatella sitä.

HUOMAA: Ihannetapauksessa 25mm lauta (1) on sopiva asetusapu oven ja T-kiskon etäisyyden määrittämiseksi. Se ei kuitenkaan ole mahdollista, jos etäisyys kattoon on liian pieni.

Aseta koneisto tikkaille. Avaa autotallin ovi. Aseta 25mm lauta (1) {kkôsnelonen) oven yläosaan lähelle keskiviivaa kuvan osoittamalla tavalla. Aseta kisko lautaa vasten.

Jos ovi osuu avattaessa virroittimeen, vedä virroittimen vapautinvartta alaspäin irrottaaksesi virroittimen sisä- ja ulko-osat. Virroitin voi olla irtikytkettynä, kunnes ovenvarren ja virroittimen liitos on valmis.

Koneisto on kiinnitettävä lujasti autotallin kantavaan rakenteeseen.

Seuraavassa näytetään kolme asennusesimerkkiä, mutta saattaa olla, ettei mikään niistä sovi täsmälleen omaan jérjestelmääsi. Riüppukannattimet (1) tulee asentaa kulmittain (kuva A) tukevuuden aikaansaamiseksi. Ennen koneiston asennusta kinnitetään rapattuihin, verhoiltuihin ja päällystettyihin kattoihin (Kuvio B) tukeva metallkannatin rakenteelliseksi tueksi (ei kuulu toimitukseen) (4). Betonikattoon kinnitettäessä (kuva C) käytä toimitukseen kuuluvia betoniankkureita (5).

Mittaa koneiston kummaltakin puolelta etäisyys kantavaan rakenteeseen (tai kattoon).

Leikkaa molemmat rippukannattimen osat tarvittaviin mittoihin. Tasoita kummankin kannattimen toinen päà ja taivuta tai kierrä siten, että se sopii kinnityskulmiin. Varo taivuttamasta kannattimen reikien kohdalta. Poraa 4,5mm ohjausreiät kantaviin rakenteisiin (tai kattoon). Kinnitä kannattimet rakenteisiin puuruuveilla (2).

Nosta koneistoa ja kiinnitä kannattimiin ruuvilla, joustolevyllà ja mutterilla (3). Varmista, ettà T-kisko on keskellä ovea. POISTA 25mm lauta. Avaa ovi kësin. Jos ovi osuu kiskoon, kinnitä päätykannatin ylemmäs. Voitele kiskon (6) alapinta kiskorasvalla.

Käsivapauttimen kôyden ja kahvan asennus

Pujota narun (1) toinen pää punaisen kahvan yläosan reiästä sisään, siten että sana "NOTICE" (3) on luettavissa oikeinpäin kuvan osoittamalla tavalla (ks. kuva). Kinnitä varmistukseksi päätesolmulla {kahdeksikolla) (2). Solmun on oltava ainakin 25 mm etäisyydellä narun pästä, jotta se ei aukea luistamalla.

Pujota narun toinen pää ulkovirroittimen (4) vapautusvarren reiän läpi. Säädä narun pituus siten, että kahva on 1,8 m korkeudella lattiasta. Varmista toisella päätesolmulla.

HUOMAA: Jos on tarpeen leikata narua, sulata leikattu pà tulitikulla tai sytyttimellä estääksesi narun rispautumisen.

ASENNUSVAIKEUKSIEN VALTTÂMISEKSI KYTKE OVIKONEISTO PÂÂLLE VASTA KUN OHJEISSA NIMENOMAAN NEUVOTAAN TEKEMAAN NIIN.

Koneiston saa liittää vain asianmukaisesti asennettuun pistorasiaan.

Käännä lampun suojus (2) varovasti kokonaan alas. Âlà poista suojusta kokonaan! Ruuvaa enintään 24 V / 21 W lamppu kantaan kuvan osoittamalla tavalla. Kun koneisto Käynnistetään, myôs koneïston valo syttyy 2 minuutin ajaksi ja sammuu sitten. Aseta lampun suojus paikoilleen.

Vaihda palaneen lampun tilalle iskunkestävä lamppu.

ΠOvikannattimen kiinnitys

Jos kyseessä on pystysuoralla kiskolla varustettu kippiovi, tarvitaan erityinen ovenvarsi. Noudata tällôin erityisen ovenvarren mukana toimitettuja ohjeita. Ole varovainen ottaessasi erityisovenvarren pakkauksesta ja asentaessasi sen; älä pane sormia liukuvien osien alle. HUOMAUTUS: Kevyisiin ovin tarvitaan vaaka- ja pystysuorat vahvistukset.

Moniosaisen ja yksiosaisen oven asennus:

Ovikannattimessa (1) on kinnitysreiät oikealla ja vasemmalla puolella. Jos tarvitset kiinnitykseen ylempää ja alempaa kinnitysreikää, kKäytä ovikannatinta ja levyä (2) Kuvan osoittamalla tavalla.

1. Aseta kannatin keskelle ylës oven sisäpuolelle kuvan osoittamalla tavalla (tarpeen mukaan kinnityslevyllà tai iman). Merkitse reiät. A. Yksiosainen ovi tai yksikiskoinen nosto-ovi: kinnitä ovihela sisépuolelle, oven yläosaan.

B. Nosto-ovi, jossa kaksi vaakasuoraa kiskoa: 150-250 mm päähän oven yläreunasta.

2. À. Puuovet Poraa 8mm rei lukkoruuvilla (3).

B. Metalliovet Kinnitä puuruuveilla (4).

ja Kinnitä ovikannatin mutterilla, joustolaatalla ja

C. Yksiosainen ovi — valinnainen Kinnitä puuruuveilla (4).

20] Ovenvarren asennus

A. YKSIOSAISTEN OVIEN ASENNUS:

Yhdistä suora (1) ja Käyrä ovenvarsi (2) toimitukseen kuuluvilla litoselementeillà (3, 4, 5) mahdollisimman pitkäksi (kaksi tai kolme reikää päällekkäin). Oven ollessa suljettuna litä suora ovenvarsi (1) oven kannattimeen litintapilla (6) ja varmista liitos kinnitysrenkaalla (7). lrrota sisä- ja ulkovirroitin toisistaan. Tyônnä ulkovirroitinta takaisin koneiston suuntaan ja lità Käyrä ovenvarsi (2) litintapilla (6) virroittimen (8) litinreikään. Ovea täytyy tällôin ehkä kohottaa jonkin verran. Varmista kiinnitysrenkaalla (7).

HUOMAUTUS: Asennon "AUK/" raja-arvon séädôssä ovi ei saa taipua alaspäin täysin avoimessa asennossa. Pienikin taipuma alaspäin (9) aiheuttaa tarpeettoman nykiväë likettä avattaessa ovea tai sulettaessa sitä täysin avoimesta asennosta.

B. MONIOSAISEN OVEN ASENNUS:

Kiinnitä kuvan B mukaisesti ja siirry sitten kohtaan 21.

Seinäohjaimen asennus

Asenna seinäohjain vähintään 1,5 m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näkôyhteys autotallin oveen ja jossa se ei ole oven tai ovikiskon tiellä.

Ovenkoneiston väärinkäytté voi johtaa vakaviin henkilôvahinkoihin auki tai kiinni likkuvan oven vuoksi.

Lasten ei saa antaa käyttää seinäpainiketta eikä kaukosäädini Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen viereen.

Seinäohjaimen (2) takapuolella on kaksi pinnettä (1). Kuori noin 6mm eristettä johtimesta (4). Erota johtimia tarpeeksi, jotta voit yhdistää punavalkoisen johtimen péätepinteeseen 1 (RED) ja valkoisen johtimen päätepinteeseen 2 (WHT).

Kinnitä painike autotallin sisäseinään toimitukseen kuuluvilla metallruuveilla (3). Poraa 4mm reiät ja käytä ankkureita (6), jos asennat painikkeen elementtiseinään. Sopiva paikka on sivuoven vieressä poissa lasten ulottuvita.

Vedä johdin ylôs seinää ja kattoa pitkin autotallin ovikoneistoon. Käytä eristettyjä nittejä (5) johtimen kiinnittämiseen. Vastaanottimen pinteet sijaitsevat koneiston lampun suojuksen takana. Yhdistä johdin päätepinteisiin seuraavasti: punavalkoinen punaiseen (1) ja valkoinen valkoiseen (2) Painikkeen käyttô

Paina kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi lilkkuvan oven.

Monitoimintoinen seinäohjain (78LM lisälaite): Paina valkoista neliôtä avataksesi tai pysäyttääksesi oven. Kun painat uudelleen, ovi pysähtyy.

Valotoiminto: Paina valopainiketta sytyttääksesi tai sammuttaaksesi koneiston valon. Kun kytket valon päälle ja otat koneiston käyttôôn, valo palaa 2,5 minuutin ajan. Paina painiketta uudelleen, jotta valo sammuu aikaisemmin. Valokytkimellà ei ole vaikutusta koneiston valaistukseen sen ollessa Käytôssä.

Sulkemistoiminto: Estää oven avautumisen kaukosäätimellä. Ovi aukeaa kuitenkin seinäohjaimen, avainkytkimen ja koodilukon avulla.

+ Aktivointi: Paina sulkemispainiketta ja pidä painettuna 2 sekunnin ajan. Painikkeen valo vilkkuu niin kauan kuin sulkemistoiminto on aktivoitu.

+ Deaktivointi: Paina sulkemispainiketta ja pidä painettuna 2 sekunnin ajan. Painikkeen valo lakkaa vilkkumasta. Sulkemistoiminto kytketään pois käytéstä painamalla ohjauspaneelin "LEARN"-painiketta.

[22] Koneiston ja kauko-ohjauksen ohjelmointi din

Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Âlä anna lasten käyttää (mahdollisia) painikkeita tai kaukosäädintä tai leikkiä autotallin oven läheisyydessä. Ovikoneistosi vastaanotin ja kauko-ohjain on ohjelmoitu samalle koodille. Uusia kauko-ohjaimia ostettaessa ovikoneisto on ohjelmoitava siten, että se tunnistaa uuden kauko-ohjauskoodin.

Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin oranssilla oppimispainikkeella

/2-toimintoinen kaukos;

1. Paina koneiston oranssia oppimispainiketta ja päästä se. Oppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti (1).

2. Paina 30 sekunnin ajan kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea (2).

3. Päästä painike, kun koneiston valo alkaa vilkkua. Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (3).

Oppiminen monitoimintoisella seinäohjaimella:

1. Paina kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea, ja pidä se painettuna (4).

2. Pidä samalla painettuna monitoimintoisen seinäohjaimen LIGHT- painiketta (5).

3. Pidä edelleen molemmat painikkeet pohjassa ja paina samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta {kaikki kolme painiketta painettuina) (6).

4. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on nyt opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (7).

Nyt koneisto toimii, kun kauko-ohjaimen painiketta painetaan. Jos päästät kauko-ohjaimen painikkeen ennen kuin koneiston valo vilkkuu, Koneisto ei opi koodia.

Kaikkien kauko-ohjauskoodien poisto

Jos halutaan deaktivoida koodeja, on ensin poistettava kaikki koodit: Paina koneiston oranssia oppimispainiketta, kunnes valaistu oppimispainike sammuu (n. 6 sekuntia). Nyt kaikki aikaisemmin opitut koodit on poistettu. Kaikki haluamasi kaukosäätimet ja avaimettomat Käytôt on ohjelmoitava uudelleen.

3-kanavainen kauko-ohjain:

Jos autotallin ovikoneistosi toimitukseen kuuluu tämä kaukosäädin, sen iso painike on ohjelmoitu jo tehtaalla oven käyttämiseen. Lisäksi voidaan ohjelmoida muita kolmikanavaisen Rolling Code -kauko- ohjaimen tai minikauko-ohjaimen painikkeita tämän tai muiden Rolling Code -ovikoneistojen käyttämiseen.

Æ Avaimettoman käytôn ohjelmointi

Käytä ovikoneistoa vain, kun ovi on kokonaan näkyvissä, vapaa esteistä ja oikein säädetty. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa käyttää painikkeita tai kaukosäätimiä eikä leikkiä autotallin oven läheisyydessä.

HUOMAUTUS: Avaimeton käyttôsi on ohjelmoitava ovikoneiston käyttôë varten. Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin oranssilla oppimispainikkeella:

1. Paina koneiston oranssia oppimispainiketta (1) ja päästä se. Oppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti.

. Anna 30 sekunnin kuluessa näppäimistôllà (2) haluamasi nelinumeroinen tunnistusnumero (PIN); pidà sitten ENTER- painiketta painettuna.

. Päästä painike, kun koneiston valo alkaa vilkkua (3). Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta.

HUOMAUTUS: Kahden henkilôn on suoritettava tämä ohjelmointi, jos

avaimeton käyttô on jo asennettu autotallin ulkopuolelle.

Ohjelmointi monitoimintoisella seinäohjaimella:

1. Anna näppäimistôllà haluamasi nelinumeroinen tunnistusnumero

(PIN) ja pidä sitten ENTER-painiketta painettuna.

Pidä edelleen painettuna ENTER-näppäintä ja samalla

monitoimintoisen seinäohjaimen LIGHT-painiketta.

Pidä edellen ENTER- ja LIGHT-painikkeita painettuna ja paina

samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta

(kaïkki kolme painiketta pidetään painettuna).

4. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta.

E Seinäohjaimen käyttô

MONITOIMINTOINEN SEINÂOHJAIN Paina isoa painiketta (1) kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi likkuvan oven.

Valaistuksen käyttô Paina LIGHT-painiketta (2) koneiston valaistuksen kytkemiseksi päälle tai pois. Kun ovea avataan tai suljetaan, tällà painikkeella ei ole vaikutusta koneiston valaistukseen. Kun kytket valon päälle ja Käynnistät sitten koneïston, valo palaa 2 minuutin ajan. Paina painiketta uudelleen sammuttaaksesi valon aikaisemmin. Lukitustoiminto

Lukitustoiminnolla voidaan estää oven käyttô kaukosäätimellä. Ovea voidaan kuitenkin edelleen käyttää seinäohjaimella, ulkoisella vapauttimella ja avaimettoman käytôn järjestelmällä.

Lukituksen aktivoimiseksi paina LOCK-painiketta (3) kahden sekunnin ajan. Iso painike vilkkuu niin kauan, kun lukitustoiminto on aktivoituna. Lukituksen vapauttamiseksi painetaan LOCK-painiketta uudelleen kahden sekunnin ajan. Iso painike lakkaa vilkkumasta. Lisäksi lukitus aukeaa aina, kun ovikoneiston oppimispainike on aktivoitu.

25) Raja-arvojen säätô

Raja-arvojen teht ovi tietyissä kohdissa, kun se

on saavuttanut toivotun avaus- tai sulkemisaseman.

Raja-arvot ohjelmoidaan seuraavasti:

. Avaa lampunsuojus. Pidä musta painike (1) painettuna, kunnes

keltainen LED (3) alkaa hitaasti vilkkua; päästä painike.

Pidä musta painike (1) painettuna, kunnes ovi on saavuttanut

toivotun aseman "AUK/”. Säädä oven asento mustan (1) ja oranssin

(2) painikkeen avulla. Mustaa painiketta painettaessa ovi liikkuu

YLÔS, oranssia painettaessa ALAS.

Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston mukana toimitetun seinäohjaimen isoa painiketta. Näin oven asennon "AUK/” raja-arvo on säädetty. Ovi likkuu silloin lattiaan asti ja taas aivan ylôs asentoon "AUKI”. Raja-arvoasetukset on näin opittu.

Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi. Säädä

4. Kun raja-arvot on ohjelmoitu, LED (3) lakkaa vilkkumasta.

Jos ovi pysähtyy ta ntyy ennen lattiaa, toista

välittômästi kohdat 1-3, ennen kuin se saavuttaa lattian.

Jos raja-arvojen säädôt eivät kuitenkaan ole oikein,

noudata luvussa ”’Onko ongelmia?” (kohta 15) annettuja

ohjeita raja-arvojen säätämiseksi käsin.

HUOMAUTUS: Jos raja-arvojen säätô epäonnistuu, käyttôvalo vilkkuu 11 kertaa. Saadessasi tämän virheimoituksen sürry luvun "Onko ongelmia?" kohtaan 15. Sieltä lôydät ohjeet raja-arvojen säätämiseksi käsin.

Voimansäädôn painike on lampun suojuksen alla. Voiman

oppimisen avulla säädetään oven avaamiseen ja sulkemiseen

1. Avaa lampunsuojus. Sen alla on oranssi painike (2).

2. Painamalla kaksi kertaa oranssia painiketta (2) päästään

ilaan. LED (3) vilkkuu nopeasti.

Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston mukana toimitetun seinäohjaimen isoa painiketta. Ovi liikkuu alas asentoon "KIINN!”. Paina uudelleen kaukosäädintä (4), tällôin ovi likkuu aivan ylôs asentoon "AUKI”.

LED (3) lakkaa vilkkumasta, kun oikea voima on opittu.

Oven on liikuttava kertaalleen aivan ylôs ja alas, jotta voima tulee

säädettyä oikein. Jos koneisto ei pysty avaamaan ja sulkemaan oveasi

kokonaan, tarkista, että ovi on tasapainotettu oikein eikä ota kiinni

johonkin tai ole juuttunut.

Raja-arvojen oikean ja lopul

ON suoritettava voiman säätô.

en säädôn suorittamiseksi

Turvaperäytysjärjestelmän tarkistus

Turvaperäytysjärjestelmän tarkistus on erittäin tärkeää. Oven täytyy muuttaa suuntaa osuessaan autotallin lattialla olevaan 40 mm korkuiseen esteeseen. Jos koneistoa ei ole säädetty oikein, autotallin ovi voi sulkeutuessaan aiheuttaa vakavia loukkaantumisia. Peräytyksen tarkistus ja siitä mahdollisesti aiheutuvat säädôt on suoritettava kerran kuukaudessa. Menettely: Aseta 40mm korkea este (1) lattialle autotallin oven alle. Laske ovi alas. Oven pitää Kääntyä takaisin kohdatessaan esteen. Jos ovi pysähtyy esteeseen, se on poistettava ja kohta 25, raja-arvojen

sé 5, toistettava. Toista te: Jos ovi muuttaa suuntaa osuessaan 40 mm korkuiseen esteeseen, poista este ja sulje ja avaa ovi kertaalleen kokonaan. Ovi ei saa Kääntyä takaisin saavuttaessaan asennon "KIINN/”. Jos se kuitenkin Kääntyy, on toistettava kohdat 25 ja 26, raja-arvojen säätô / voiman sääté.

Myës automaattinen turvaperäylys on testattava uudelleen. Kun asetat 20kg painon oven péälle sen keskikohdalle, ovi saa liikkua korkeintaan 500mm ylôspäin.

Æ Protector System" -turvajärjestelmän asennus

(Ks. tarvikkeet) Sulkeutuvan oven reunasta mitattu voima ei saa ylittää 400 Newtonia (40kg). Jos sulkeutumisvoimaksi säädetään yli 400N, on asennettava "Protector System”.

Kun autotallin ovikoneisto on asennettu ja säädetty, voidaan asentaa Protector System" turvallisuuden parantamiseksi. Se on saatavissa lisävarusteena. Sen mukana on yksityiskohtaiset asennusohjeet.

Protector System" tarjoaa lisäsuojaa, jotta esimerkiksi pikkulapset eivät jää puristuksiin liikkuvan oven alle.

Protector System'" toimii infrapunasäteen avulla. Kun este katkaisee säteen, se pakottaa sulkeutuvan oven aukeamaan ja estää aukeavaa ovea sulkeutumasta; järj ehdottomasti autotallin omistajille, joilla on pieniä lapsia.

A. Pikkuoven liitäntä Avaa lampunsuojus. Sen takana on lisää päätepinteitä. Yhdistä johdin päätepinteisiin 8 ja 7.

B. _ Vilkkuvalon liitäntä

Vikkuvalo voidaan asentaa haluttuun paikkaan. Yhdistä asianomainen johto päätepinteisiin 6 ja 5. Pinne 5 on maadoitettu.

Tarvikkeet ONKO ONGELMIA?

(1) Malli 94330E 1-kanavainen kauko-ohjain 1. Koneisto ei toimi kauko-ohjaimella eikä seinäpainikkeella: (2) Malli 94333E 3-kanavainen kauko-ohjain + Tuleeko koneistoon virtaa? Kytke lamppu pistorasiaan. Jos se toimii, (8) Malli 94335E 3-kanavainen minikauko-ohjain on tarkistettava sulakekaappi tai turvakytkin. (4) Malli 94334E 4-kanavainen minikauko-ohjain + Onko kaikki oven lukot avattu? Lue sivun 1 asennusohjeiden (5) Malli 128LM 2-toimintoinen kaukosäädin varoitukset. | (6) Mali 975EML Laser Garage Parking Assist . Snko oven alle kertnyt jäätä tai lunta? Ovi on saattanut jäätyä kinni (4) Malli 9747E langaton koodilukk ° ° _ engaon «out + Autotallin oven jousi on saattanut murtua. Pyydä vaihtamaan jousi. o j y ï (5) Mali 78LM monitoimintoinen seinäohjain 1 Oven Je en C4 Ventame (€) Mels 760 Rent 2. Koneisto toimii kauko-ohjaimella mutta ei seinäpainikkeella: (7) Mali 4702E done hätévapautin + Palaako seinäohjaimen valo? Jos ei, irrota johdin koneiston littimistä. pau Yhdistä punainen ja valkoinen litin koskettamalla niitä samanaikaisesti johtimen pätkällä. Jos koneisto toimii, tarkista, onko (8) Malii 770E Protector System ik jo AtkäIlà, Jos Koneisto toimit, tarki k (e) Malii 1703E Erityinen ovenvarsi — The Chamberlain Ar” seinäohjaimen johdinlitos vahingoittunut, onko littimien alla syntynyt (10) Malli FLA230 vikkuvalo oikosulku tai onko jokin johdin murtunut. (11) Malli EQLO1 ovenkahvan hätävapautin + Ovatko kaikki johdinlitokset kunnossa? Katso uudelleen sivua 4. (12) Malli 100027 1-komento avainkytkin (upotettu - 100010) 3. Koneisto toimii seinäpainikkeella mutta ei kauko-ohjaimella: Malli 100041 2-komento avainkytkin (upotettu - 100034) + Vaihda paristo tarvittaessa. (13)Malli 16200LM Ovi-ovessa kytkin + Jos sinulla on kaksï tai useampia kauko-ohjaimi, joista vain yksi El KUVASSA toimil, toista kohdat 22 ja 23: Koneiston ja kauko-ohjauksen

ohjelmointi", "Avaimettoman käytôn ohjelmointi”.

+ Vilkkuuko seinäpainike? Siinä tapauksessa koneiston lukitustoiminto on aktivoitu. Jos sinulla on monitoimintoinen seinäohjain, paina

Malli MDL100LM lisälukitus TARVIKKEIDEN JOHDOTUSOHJEET

avainkytkin — Koneiston liitimille:_ punainen-1 ja valkoinen-2 lukitusnäppäintä kahden sekunnin ajan, jolloin seinäpainike lakkaa Protector System — koneiston litimille: valkoinen-3 ja harmaa-4 vilkkumasta. Seinäohjain — koneiston littimille: punainen-1 ja valkoinen-2 4. Kauko-ohjauksen kantama ei ri

+ Onko paristo asennettu? + Kinnitä kauko-ohjauslähetin eri paikkaan autossasi.

+ Jos autotallissa on metalliovi, metallieristys tai metallipäällysteinen julkisivu, kauko-ohjaimen aktivointietäisyys lyhenee. 5. Oven liükesuunta muuttuu ilman näkyvää syytä eikä koneiston valo vilku:

[32] Varaosat + Estääkë jokin oven likettä? Vedä vapautinkahvasta. Liikuta ovea Käsin. Jos se ei ole tasapainossa tai on juuttunut, Käänny ammattilaisen puoleen.

+ Poista jää tai lumi siitä kohdasta, johon autotallin ovi normaalisti osuu sulkeutuessaan.

+ Toista kohdat 25 ja 26: "Raja-arvojen säätô”, "Voiman säë

Toista turvaperäytyksen testi, kun s&ädôt ovat valmi.

6. Jos oven lifkesuunta muuttuu ilman näkyvää syytä ja koneiston valo vilkkuu 5 sekunnin ajan suunnanmuutoksen jälkeen:

Tarkista Protector System (valokenno) (jos olet asentanut tämän

lisävarusteen). Jos LED vilkkuu, Korjaa suuntaus.

7. Koneïston äänet häiritsevät asukkaita:

Jos normaali käyttéääni aiheuttaa ongelmia asuintiloissa, suositellaan

tärinänvaimennuspaketin 413263 asentamista. Tämä paketti on

Kehitetty resonanssi-imiôn poistamiseksi, ja se on helppo asentaa.

8. Autotallin ovi aukeaa ja sulkeutuu itsestään: Varmista, ettei kauko-ohjaimen painike ole juuttunut. 9. Ovi pysähtyy mutta ei mene aivan kiinni: Toista kohta 25: "Raja-arvojen säätô”. Automaattinen turvaperäytys on testattava uudelleen aina kun on säädetty ovenvarren pituuksia, sulkeutumisvoimaa tai oven &äriasentoa "KIINNI.

10. Ovi aukeaa mutta ei sulkeudu:

+ Tarkista Protector System” (valokenno) (jos olet asentanut tämän lisävarusteen). Jos LED vilkkuu, korjaa suuntaus.

+ Jos koneiston valo ei vilku ja kyseessä on uusi asennus, toista

kohdat 25 ja 26: "Raja-arvojen sääté”, "Voiman sää Toista turvaperäytyksen testi, kun séädôt ovat valmii. 11. Koneïston valo ei syty:

Vaihda hehkulamppu (enint. 24V / 21W). Vaihda palaneiden lamppujen tilalle vakiohehkulamput.

12. Koneisto narisee:

Ovi ei ehkä ole tasapainossa tai jousia on mennyt poikki. Sulje ovi ja

käytä kësivapauttimen narua ja Kahvaa virroittimen kytkemiseksi irti.

Avaa ja sulje ovi käsin. Hyvin tasapainotettu ovi pysyy paikallaan

missä tahansa likeradan kohdassa, koska jouset antavat sille täyden

tuen. Jos näin ei ole, Käänny jälleenmyyjän puoleen ongelman

13. Moottori käynnistyy hetkeksi, sitten se ei toimi:

+ Oven jousia on ehkä mennyt poikki. KS. EDELLÀ.

+ Jos ongelma ilmenee koneiston ensimmäisen käyttéünoton yhteydessä, ovi on lukittu. Avaa oven lukko.

Toista turvaperäytyksen testi, kun säädôt ovat valmiit.

14. Koneisto ei toimi sähkôkatkon vuoksi

+ Vedä käsivapauttimen kôydestä ja kahvasta alaspäin virroittimen kytkemiseksi irti. Ovi voidaan avata ja sulkea käsin. Kun virta kytketään uudelleen päälle, vedä käsivapauttimen kahvasta suoraan taakse. Kun koneisto aktivoidaan seuraavan kerran, virroitin kytkeytyy uudelleen.

- Lisävarusteena saatavalla ulkopuolisella pikavapauttimella virroitin voidaan vapauttaa autotallin ulkopuolelta sähkôkatkon sattuessa.

15. Raja-arvojen säätô käsin:

1. Pidä musta painike painettuna, kunnes keltainen LED alkaa hitaasti vilkkua: päästä painike.

2. Säädä painikkeet. Mustaa painiketta painettaessa ovi likkuu YLÔS, oranssia painettaessa ALAS.

Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi.

3. Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon "AUK" raja-arvo on säädetty. Sen jälkeen ovi alkaa sulkeutua. Paina heti oranssia tai mustaa painiketta. Ovi pysähtyy.

Säädä haluttu oven "KIINNI"-asento mustan ja oranssin painikkeen avulla. Varmista, että ovi sulkeutuu ilman, että kiskoon kohdistuu liallista painetta (kisko ei saa taipua ylôspäin, efju/hammashihna ei saa roikkua kiskon alla). Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon "KIINNI" raja-arvo on säädetty. Ovi alkaa avautua.

HUOMAUTUS: I: Jos kumpaakaan painiketta (mustaa tai oranssia) ei

paineta ennen kuin ovi osuu lattiaan, ovikoneisto yrittää sätäë raja-

arvot automaattisesti. Ovi likkuu uudelleen ylôspäin ja pysähtyy säädetyssä "AUKI"-asennossa. Jos käyttôvalo ei tällôin vilku kymmentä kertaa, raja-arvojen säätô on onnistunut, eikä nitä tarvitse säätää käsin; oven asento "KIINNI” säädetään lattian pintaan. Voima

TÂYTYY kuitenkin oppia (ohjelmoida) - rippumatta siitä,

säädetäänkô raja-arvot automaattisesti vai käsin -, jotta raja- 5 tulee suoritettua oikealla tavalla loppuun (ks. luku ÿ 4. Avaa ja sulje ovi kaukosäätimellä tai seinäpainikkeella 2-3 kertaa. + Jos ovi ei pysähdy toivotussa "AUKI"-asennossa ja käänny takaisin ennen pysähtymistään "KIINNI"-asentoon, toista vielä kerran raja-arvojen säëtô käsin.

+ Jos ovi pysähtyy toivotuissa "AUKI- ja "KIINNI"-asennoissa, sirry kohtaan ‘Automaattisen turvaperäytysjärjestelmän testaus”.

KONEISTON HOITO Jos koneisto on asennettu oikein, se säilyttäà täyden toimintakykynsä minimaallisella kunnossapidolla. Koneisto ei vaadi lisävoitelua. Raja-arvojen ja voiman säätë: Nämä asetukset on tarkistettava ja tanvittaessa séädettävä asennuksen jälkeen. Sääolosuhteet voivat aiheuttaa pieniä muutoksia oven toiminnassa, joten erityisesti ensimmäisen käyttôvuoden aikana saatetaan tarvita pientä jälkisä: Lisätietoja raja-arvojen ja voiman säädôstä on sivulla 6. Noudata ohjeita tarkasti ja toista turvaperäytyksen testi jokaisen säädôn jälkeen. Kauko-ohjain: Kauko-ohjain voidaan kinnittää toimitukseen kuuluvalla pidikkeellä ajoneuvon häikäisysuojaan. Katso kohdasta "Tarvikkeet”, jos tarvitset lisää kauko-ohjaimia ajoneuvoihin, jotka Käyttävät samaa autotallia. Uudet kauko-ohjaimet on "opetettava” (ohjelmoitava) koneistoa varten.

Kauko-ohjaimen paristo: Litiumparistojen pitäisi kestää jopa 5 vuotta. Vaihda paristot, kun kauko-ohjauksen kantama heikkenee.

Pariston vaihto: Paristojen vaihtamiseksi avaa paristokotelo ruuvitaltalla tai pidikkeellä. Aseta paristot paikoilleen pluspuoli yléspäin. Aseta kansi takaisin siten, että se loksahtaa molemmilta puolin paikoilleen. Âlà hävitä käytettyä paristoa talousjätteen mukana. Toimita se asianmukaiseen jätteenkeräyspisteeseen.

KONEISTON KUNNOSSAPITO Kerran kuukaudessa:

+ Toista turvapysäytyksen tarkistus. Suorita tällôin Kaikki tarvittavat säädôt.

+ Likuta ovea käsin. Jos se ei ole tasapainossa tai on juuttunut, käänny ammattitaitoisen huoltoliikkeen puoleen.

+ Varmista, että ovi aukeaa ja sulkeutuu kokonaan. Säädä tarpeen mukaan raja-arvot ja/ai voima.

+ Ôljyä oven rullat, laakerit ja saranat. Koneisto ei vaadi lisävoitelua. Âlà voitele oven juoksukiskojal

+ VOITELE VIRROITIN JA KISKOT.

Voit aktivoida koneiston jollakin seuraavista tavoista: + Seinäohjain. Paina painiketta ja pidä painettuna, kunnes ovi alkaa likkua. + Avainkytkin tai avaimeton käyttô (jos olet asentanut jommankumman näistä lisävarusteista). + Kauko-ohjain. Paina nappia ja pidä painettuna, kunnes ovi alkaa likkua. Oven avaaminen käsi Oven tulee olla tà ni, jos mahdollista. Heikkojen tai murtuneiden jousien vuoksi ovi voi mennä nopeasti kiinni. Tämä voi aiheuttaa vakavia henkilë- tai omaisuusvahinkoja. Ovi voidaan avata käsin vetämällä vapautinkahvasta alas- ja taaksepäin (koneiston suuntaan). Vedä vapautinkahvaa suoraan alaspäin kytkeäksesi oven uudelleen koneistoon. ÂÀlä käytä käsivapautinkahvaa oven avaamiseen tai sulkemiseen. Kun koneistoa käytetään kauko-ohjaimella tai valaistulla seinäpainikkeella - ovi sulkeutuu, jos se on auki, ja aukeaa, jos se on kinni. 2. ovi pysähtyy, kun se on sulkeutumassa. . ovi pysähtyy, kun se on aukeamassa (ja jättäà riitävästi tilaa pienille kotieläimille tai imanvaihtoa varten). 4. ovi liikkuu vastakkaiseen suuntaan, jos se on pysäytetty avaamisen tai sulkemisen aikana. ovi avautuu, jos se osuu esteeseen sulkemisen aikana. ovi kääntyy ja pysähtyy, jos se osuu esteeseen aukeamisen aikana. 7. Lisävarusteena toimitettava Protector System perustuu näkymättômään säteeseen. Jos säde katkeaa esteen vuoksi oven ollessa sulkeutumassa, ovi avautuu uudelleen. Kun ovi on auki, järjestelmä estää sitä sulkeutumasta. JÂRJESTELMAÂ SUOSITELLAAN EHDOTTOMASTI AUTOTALLIN OMISTAJILLE, JOILLA ON PIENIÀ LAPSIA. Anna koneiston jéähtyä aina 15 minuuttia, kun sitä on käytetty viisi kertaa aivan peräkkäin. Koneiston valo syttyy automaattisesti: 1. kun koneisto liitetään ensimmäisen kerran Verkkovirtaan: 2. sähkôkatkon jälkeen: 3. Koneistoa käytettäessä. Valo sammuu automaattisesti n. 2 1/2 minuutin kuluttua. Hehkulamppu ei saa olla voimakkaampi kuin 24V / 21W.

AUTOTALLIN OVEN TAKUU Chamberiain GmbH takaa tämän tuotteen ensimmäiselle ostajalle (LM60), että tuote on vapaa teko- ja/tai materiaaliirheista 24 kk (2 vuoden) ostopäivéstä léhtien. Vastaanottaessaan tämän tuotteen, ensimmäinen véhittäisostaja on velvoitettu tarkistamaan tämän tuotteen näkyvien vikojen kannalta.

Ehdot: Tämä takuu on ainoa ostajalle saatavissa oleva oikeuskeino mistään vahingoista, jotka littyvät tai aiheutuvat viallisesta osasta ja/tai tuotteesta. Takuu on ehdottomast rajoitettu tämän tuotteen vialisiksi havaittujen osien vaihtamiseen uusin tai Korjaukseen:

Tämë takuu ei kata ei valmistusviasta johtuvaa vahinkoa, joka on aiheutunut Kohtuuttomasta käytôstä, mukaan luettuna Käyité, joka el ole ollut téysin Chamberiain asennus-, käytté- ja huolto-ohjeiden mukaista: tai mistä tahansa tuotteen sovelluksista tai muutoksista, elkä yksikôn osiinpurkamisesta tai uudelleenasentamisesta johtuneista ty6kustannuksista tai paristojen vaihtoa.

Takuu ei kata vahinkoa, joka ei johdu vicista, vaan Kohtuuttomasta käytôstä {mukaan luettuna Käytté, joka el ole ollut téysin Chambertain asennus, käyit ja hoito-ohjeiden mukainen: tarpeelisen huollon laiminlyônti tai jos tuotteeseen on tehty muutoksia), tyékustannuksia, jotka johtuvat hajottamisesta tai Korjatun tai vaihdettavan yksikôn asentamisesta. Vialiset osat korjataan tai vaihdetaan uusiin tehtaalla uudistettuihin osin Chamberiain harkinnan mukaisesti

Jos tuote näyttää olevan vialinen takuun aikana, ota yhteys alkuperäiseen ostolikkeeseen.

Täm takuu ei vaikuta ostajan laillisiin valltsevin oikeuksiin maan lakia sovelettaessa, ei myôskään ostajan oikeuksii jälleenmyyjään nähden heidän välisessä myynt/ostosopimuksessa. Eli ole olemassa sovelletiavaa kansallista tai EY-ainsäädäntéà, tämà takuu on ostajan ainoa yksinomainen oikeuskeino, eivätkä Chamberlain tai sen kanssa yhteistyôssà olevat yhtiôt tai edustajat, ole vastuuvelvolisia mistään tämän tuotieen yhteydessä annetuista suorista tai epäsuorista takuista ja satunnaisista tai seurannaisvahingoista.

Kukaan edustaja tai muu henki ei ole Chamberlain valtuuttama omaksumaan mitéän muuta vastuuta tmän tuotteen myynnin yhteydessä.

TEKNISET TIEDOT Tulojännite … 230-240 VAC, 50Hz Suurin vetovoima. Teho… Teho valmiustilassa … Normaali

Moottori Kestovoideltu DC-vaihteistomoottori

5dB Käyttômekanismi etju/hammashihna kaksiosaisella teräskiskoilla olevalla virroittimella. aädettävissä 2,3m saakka

Moottorityyppi Kohista laakea

Nopeus . 27-178 mm sekunnissa

Valaistus .Päällä, kun koneisto aktivoidaan, sammuu 2,5 minuutin kuluttua Koneiston pysähtymisestä

Ovenvarsi … .Säädettävä ovivarsi. Vetokôysi virroittimen

vapauttamiseksi. Turvallisuus

Henkilôkohtainen turvallisuus …

.Painikkeen painallus ja automaattinen pysäytys alas-liikkeen aikana. Painikkeen painallus ja automaattinen pysäytys alas- liükkeen aikana.

.Automaattinen voiman oppiminen

.Muuntajan ylkuormitussuoja ja seinäohjaimen pienjännitejohdotus.

.Kierrosluvun ja oven aseman optinen

Elektroninen, puoli- ja täysautomaattinen.

einäohjaimen pienjännitepiiri.

Elektroninen… Sähkôinen…

Raja-arvojen sääté .

Raja-arvojen säätô Käynnistysvirtapi

Pituus (kaikkiaan) … Vaadittava

etäisyys katosta Rippuva paino

Vastaanotin 12 33,92MHz

Muistirekistereitä Käyttôtaajuus .

HUOMAUTUS: Chamberlain suosittelee ehdottomasti "The Protector System” -valokennon asentamista kaikkiin autotallin ovikoneistoihin!

Vaatimustenmukaisuusvakuutus C €

Allekiroittaneet vakuuttavat, että kuvatlu laite ja Kaikki lisävarusteet tayttävat jällempänä mainitut direktivit ja standardit

Mali # LM60 2004/108/EC

1999/S/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), ENG0335-1 (1994), ja EN60335-2-95 (2004)

Valmistajan ilmoitus

Mikäli_sähkôkäyttôinen ovikoneisto asennetaan ja huolletaan autotalin oven yhteydessä kaikkien valmistajan ohjeiden mukaisesti, se on standardien EN12453, EN13241-1 ja konedirektivin 89/392/ETY määräysten mukainen:

A hibäs lémpäkat cserélje ütésällé lämpäkra.

automatikus biztonsägi iränyvältôt.

(1) Bolt de ancorare pentru beton

(12) Saibä de sigurantä

(13) Piulitä hexagonalä

E Instalare completä

intoarcere de siguranjä.

de värstä prescolarä.

Electronicä -Reglare automatä a forfei

(13) $Sesthrannä matica (14) Krüzkovä poistka

Elektronickä Elektrickä .
