GEBRUIKSAANWIJZING LM60K CHAMBERLAIN

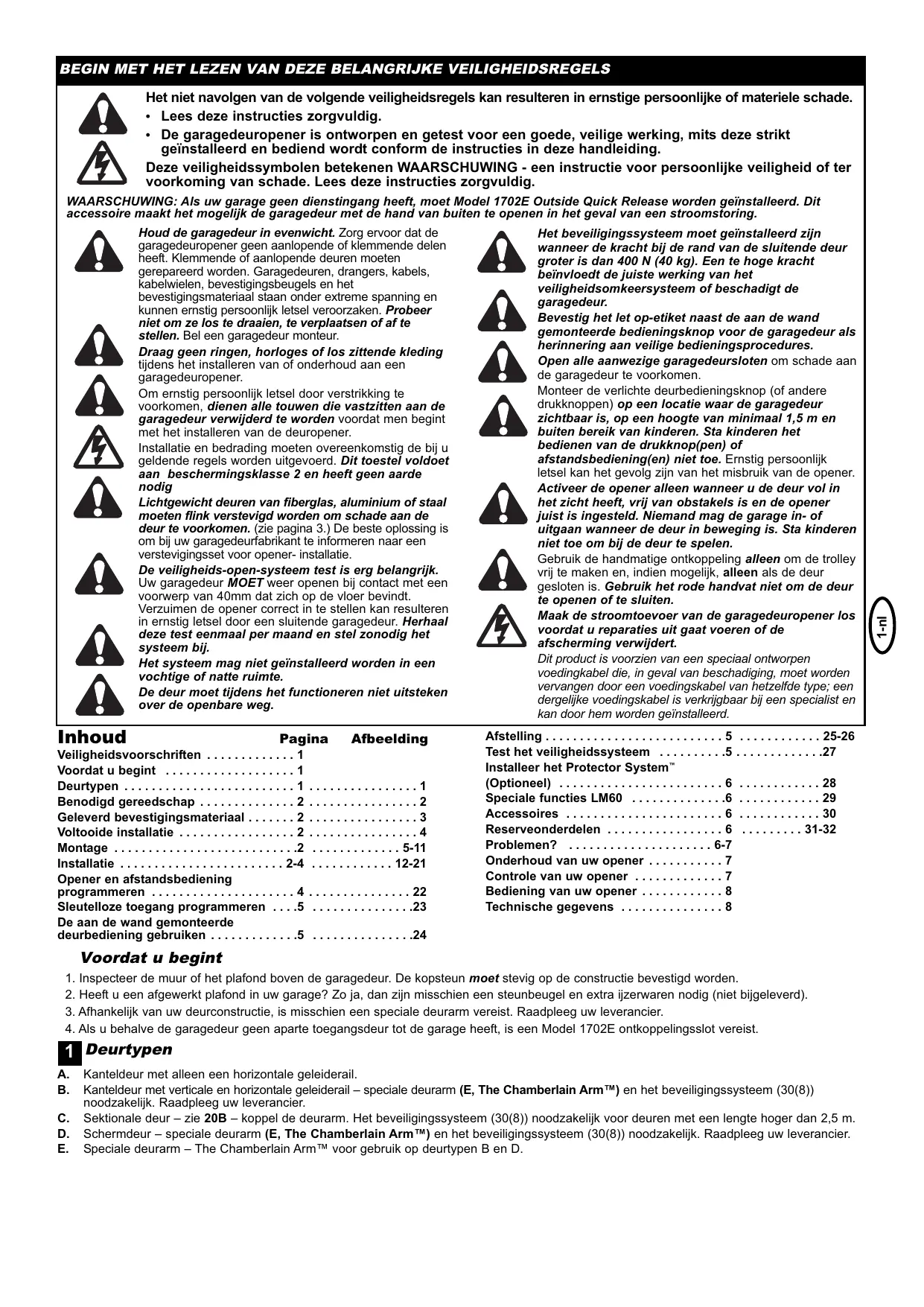

+ Lees deze instructies zorgvuldig. Houd de garagedeur in evenwicht. Zorg ervoor dat de garagedeuropener geen aanlopende of klemmende delen heeñ. Klemmende of aanlopende deuren moeten gerepareerd worden. Garagedeuren, drangers, kabels, kabelwielen, bevestigingsbeugels en het bevestigingsmateriaal staan onder extreme spanning en kunnen ernstig persoonlik letsel veroorzaken. Probeer niet om ze los te draaien, te verplaatsen of af te stellen. Bel een garagedeur monteur. Draag geen ringen, horloges of los zittende kleding tijdens het installeren van of onderhoud aan een garagedeuropener. Om ernstig persoontijk letsel door verstrikking te voorkomen, dienen alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begint met het installeren van de deuropener. Installatie en bedrading moeten overeenkomstig de bij u geldende regels worden uitgevoerd. Dit toestel voldoet aan beschermingsklasse 2 en heeft geen aarde nodig Lichtgewicht deuren van fiberglas, aluminium of staal moeten flink verstevigd worden om schade aan de deur te voorkomen. (zie pagina 3.) De beste oplossing is om bij uw garagedeurfabrikant te informeren naar een verstevigingsset voor opener- installatie. De veiligheids-open-systeem test is erg belangrijk. Uw garagedeur MOET weer openen bi] contact met een voorwerp van 40mm dat zich op de vloer bevindt. Verzuimen de opener correct in te stellen kan resulteren in ernstig letsel door een sluitende garagedeur. Herhaal deze test eenmaal per maand en tel zonodig het systeem bij. Het systeem mag niet geinstalleerd worden in een vochtige of natte ruimte. De deur moet tijdens het functioneren niet uitsteken over de openbare weg.

Het niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige persoonlijke of materiele schade. + De garagedeuropener is ontworpen en getest voor een goede, veilige werking, mits deze strikt geïnstalleerd en bediend wordt conform de instructies in deze handleiding. Deze veiligheidssymbolen betekenen WAARSCHUWING - een instructie voor persoonlijke veiligheid of ter voorkoming van schade. Lees deze instructies zorgvuldig. WAARSCHUWING: Als uw garage geen dienstingang heeft, moet Model 1702E Outside Quick Release worden geinstalleerd. Dit accessoire maakt het mogelijk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring. Het beveiligingssysteem moet geïnstalleerd zijn wanneer de kracht bij de rand van de sluitende deur groter is dan 400 N (40 kg). Een te hoge kracht beïnvloedt de juiste werking van het veiligheidsomkeersysteem of beschadigt de garagedeur. Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures. Open alle aanwezige garagedeursloten om schade aan de garagedeur te voorkomen Monteer de verlichte deurbedieningsknop (of andere drukknoppen) op een locatie waar de garagedeur zichtbaar is, op een hoogte van minimaal 1,5 m en buiten bereik van kinderen. Sta kinderen het bedienen van de drukknop(pen) of afstandsbediening(en) niet toe. Ernstig persoonlik letsel kan het gevolg zin van het misbruik van de opener. Activer de opener alleen wanneer u de deur vol in het zicht heeft, vrij van obstakels is en de opener juist is ingesteld. Niemand mag de garage in- of uitgaan wanneer de deur in beweging is. Sta kinderen niet toe om bij de deur te spelen. Gebruik de handmatige ontkoppeling alleen om de trolley vrij te maken en, indien mogelik, alleen als de deur gesloten is. Gebruik het rode handvat niet om de deur te openen of te sluiten. Maak de stroomtoevoer van de garagedeuropener los voordat u reparaties uit gaat voeren of de afscherming verwijdert. Dit product is voorzien van een speciaal ontworpen voedingkabel die, in geval van beschadiging, moet worden vervangen door een voedingskabel van hetzelfde type; een dergelike voedingskabel is verknigbaar bj een specialist en kan door hem worden geinstalleerd. Inhoud Pagina Veiligheidsvoorschriften ............. Voordat u begint . Deurtypen Benodigd gereedschap Geleverd bevestigingsmateriaal Voltooide installatie Montage Installatie . . Opener en afstandsbediening programmeren . Sleutelloze toegang programmeren . De aan de wand gemonteerde deurbediening gebruiken Voordat u begint Afbeelding Afstelling .5 Test het veiligheidssysteem 5 Installeer het Protector System” (Optioneel) … Speciale functies LM60 . Accessoires Reserveonderdelen . Problemen? Onderhoud van uw opener Controle van uw opener Bediening van uw opener . Technische gegevens .… . 25-26

1. Inspecteer de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.

2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan zijn misschien een steunbeugel en extra ijzenwaren nodig (niet bijgeleverd).

3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.

4. As ü behalve de garagedeur geen aparte toegangsdeur tot de garage heeft, is een Model 1702E ontkoppelingsslot vereist. Kanteldeur met verticale en horizontale geleiderail — speciale deurarm (E, The Chamberlain Arm"") en het beveiligingssysteem (30(8)) Sektionale deur — zie 20B — koppel de deurarm. Het beveiligingssysteem (30(8)) noodzakelik voor deuren met een lengte hoger dan 2,5 m. Schermdeur — speciale deurarm (E, The Chamberlain Arm") en het beveiligingssysteem (30(8)) noodzakelijk. Raadpleeg uw leverancier. E Deurtypen À. Kanteldeur met alleen een horizontale geleiderail. noodzakelik. Raadpleeg uw leverancier.

E._ Speciale deurarm — The Chamberlain Arm° voor gebruik op deurtypen B en D.

2 | Benodigd gereedschap Geleverd bevestigingsmateriaal (1) Zeskantbout (12) Borgring (2) Vorkbout (13) Zeskantige moer (3) 8mm sledebout (14) Bevestigingsring (4) Houtschroeven (15) Metrisch tapbout (5) Metaalplaatschroeven (16) Zeskantschroef (6) Vorkbout (17) Stopbout (7) Touw (18) Veer (8) Handvat (19) Platte ring (2) Geïsoleerde nietjes (20) Borgmoer (10) Plug (21) Raïlvet (11) Betonplug E Voltooïide installatie Naarmate u vordert met de in deze handleiding beschreven montage-, installatie- en afstellngsprocedures is het misschien nuttig om deze afbeelding van een voltooïde installatie bij de hand te hebben. (1) Kophoes (9) Lampeglas atrol oodontkoppeling: (2) Katrol 10) Noodontkoppeling (3) Slede koord & handgreep (4) Rail (11) Gebogen gedeelte deurarm (12) Recht gedeelte deurarm (13) Deurbeugel en plaat (5) Ketting/Riem (6) Hangijzer (7) Snoer (14) Kopsteun (8) Opener (15) Trolley-ontgrendelarm MONTAGE Belangrijk! Als u een overhead-deur heeft, moet u bij het monteren van de rail de instructies voor de Chamberlain"" Deurarm (The Chamberlain Arm"") accessoire gebruiken in combinatie met deze Gebruikershandleiding. E Montage de rail Breng vet aan op de binnenranden van de railstukken (1). Plaats de railstukken op een viakke ondergrond voor montage. Alle vier railstukken zijn onderling verwisselbaar. Schuif de railsteun (3) op het railstuk. Koppel de rails door de railsteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) viak aansluiten. Herhaal dit met de overige railstukken. E Monteer de ketting/riem Neem de ketting/riem uit de dos en leg de ketting op de grond {Voorkom dat de ketting/riem vies of verdraait is). A. Ketting: Duw de stiften van de verbindingsschakel (3) door kettingschakel (4) en opening in de trolley (5).(zie afbelding) Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beide pennen stevig vergrendeld zijn. B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8). Plaats trolley en katrol in de rail Schuïf katrol (1) en binnenste trolley (2) in de achterzijde (opener) van de raileenheïd (3), let erop dat de katrol wordt gemonteerd, zoals afgebeeld. De pijl op de trolley (7) moet naar de voorzijde (kop) van de rail (4) wizen. Duw de katrol naar de voorzijde (kop) van de rail (4). Plaats de sledebout (5) in de uitsparing voor de bout in de katrol (6). E Bevestig de trolley aan de rail Schuïf de buitenste trolley (1) in de achterzide (opener) van de raileenheid (2), waarbij het uiteinde met de trolley-ontgrendelingsarm

8) in de richting van de opener moet wijzen. Schuif de buitenste

trolley in de rails tot deze aansluit op de binnenste trolley. E Bevestig rail aan opener en monteer ketting/riem Verwijder de vier borgbouten (1) aan de bovenzide van de opener. Plaats de rail op de opener, zodat deze aansluit op de stop (3) bovenop de opener. Leg de ketting/riem (4) om het getande Kettingwiel. Duw de complete katrol naar de voorzide van de rail om overtollige speling in de ketting/riem te elimineren. Lin de boutgaten op de steunen (6) uit met de boutgaten in de opener. Bevestig de steunen aan de opener met de voorheen verwijderde bouten. Haal de bouten stevig aan. De tanden van het kettingwiel moeten in de ketting/riem grijpen. LET OP: Gebruik alleen de bouten die bovenin de opener gemonteerd zijn. Het gebruik van andere bouten zal ernstige schade aan de opener veroorzaken. Monteer de afdekking van het getande kettingwiel Plaats de afdekking van het getande kettingwiel (1) bovenop de opener (2) en monteer deze met schroeven (3). Plaats bout (4) in het stopgat van de trolley (5) en bevestig deze met borgring (6) en moer (7). 11] Monteer de kophoes en span de ketting/riem Schuif de kophoes (1) op de rail (5). Schuif de platte ring (3), veer (2) en borgring (3) op de sledebout (4). Draai de moer (6) op de sledebout tot deze vingervast zit. Moer met steeksleutel (7) vastdraaien, tot de Ketting resp. de tandriem zich circa 2 mm boven de basis van de rails bij het middelpunt bevindt. KETTING RESP. TANDRIEM NIET TE STRAK SPANNENI Zie tekening (8). MONTAGE Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen. Stel alle bestaande sloten buiten werking om schade aan de garagedeur te voorkomen. Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen. Wij raden aan de deuropener minstens 2, 1m boven de vioer te installeren of hoger, als de ruimte dit toelaat. Plaats de kopsteun De kopsteun moet stevig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm dikke plank. Het niet opvolgen van de instructies kan ondeugdelijke werking van het veiligheidssysteem tot gevolg hebben. U kunt de kopsteun op de muur (1) boven de deur of aan het plafond (3) bevestigen. Volg de instructies die het beste aan uw specifieke vereisten voldoen. Teken, terwijl de deur gesloten is, de verticale middellin (2) van de garagedeur af. Trek deze lin door tot op de muur boven de deur. Open de deur tot diens hoogste openingspunt. Teken een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste punt zodat er ruimte is voor de bovenkant van de deur. Installeer de kopsteun OPMERKING: Gebruik de verticale middellijn en de horizontale liin uit stap 12 voor de juiste plaatsing van de kopsteun. A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middellin (2) waarbij de onderste rand van de kopsteun lint met de horizontaal lin (4) (de ill wijst naar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). B. Plafondmontage: Trek de verticale middelin (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middelliin op maximaal 150mm van de wand. Zorg ervoor dat de pi in de richting van de opener wijst. Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde betonpluggen (6).

Œ Bevestig rail aan kopsteun Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmateriaal op om de ommanteling niet te beschadigen. Ti de rail op tot de gaten in de kophoes uitgelind zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen. AB. Om te voorkomen dat de rail bij een roldeur tegen de veren aankomt, kan het nodig ziin de opener op een tjdelÿke ondersteuning te plaatsen. Œ Breng de opener op zijn plaats NB. Een 25mm dikke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzj er niet genoeg bovenruimte is). Breng de opener omhoog en laat hem op een ladder rusten. Open de garagedeur. Plaats een 25mm dikke lat (1) plat op de bovenkant van de deur viakbij de middellin, zoals afgebeeld. Laat de rail op de lat rusten. Als de opengaande deur tegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding tussen de deurarm en de slede tot stand gebracht is. Œ Hang de opener op De opener moet stevig op de garageconstructie bevestigd worden. Er zijn drie representieve installaties afgebeeld. De uwe kan echter nog anders zijn. De hangijzers (1) moeten onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestiging te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken (5). Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond). Zaag beide hangijzers af op de vereiste lengte. Maak van elk hangijzer één uiteinde viak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen. Til de opener omhoog en bevestig deze aan de hangijzers met bouten, veerringen en moeren (3). Controleer of de rail precies midden boven de deur zit. VERWIJDER de 25mm dikke lat. Doe de deur met de hand open en dicht. Als de deur tegen de rail stoot, moet u de Kopsteun hoger bevestigen. Breng railvet aan op het onderopperviak van de rail (6). Bevestig noodontgrendelingskoord en handvat Trek het ene eind van het koord (1) door het gat boven in de rode handgreep zodat het woord "NOTICE" in de juiste stand staat, zie afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop moet minstens 25mm van het uiteinde van het koord zitten zodat hij er niet uit kan gliden. Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lengte van het koord zo aan dat de handgreep 1,8m boven de vioer hangt. et het vast met een overhandse knoop. NB. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen. Sluit de electriciteit aan OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE

GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE

INSTRUCTIES HIERTOE OPDRACHT GEVEN. Sluit de deuropener alleen aan op een stopcontact dat bediend wordt door een tweepolige schakelaar. Monteer de verlichting Trek de lens (2) voorzichtig omlaag tot de lensscharnier in de volledig geopende positie staat. Verwijder de lens niet. Monteer een gloeilamp (1) in de fitting zoals afgebeeld met een maximaal vermogen van 24 V/21 W. De lamp wordt ingeschakeld en blift gedurende 2-1/2 minuten branden wanneer de spanning is aangesloten. Na 2-1/2 minuten dooft de lamp. Voer de procedure in omgekeerde volgorde uit om de lens te sluiten. Vervang doorgebrande gloeilampen door trilling vaste- lampen. Deurbeugel bevestigen Als u een overhead-deur heeñ, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de vervangende deurarm bigesloten installatievoorschriften. Wees voorzichtig bj het verwijderen en monteren van de ombouwkit. Houd uw vingers uit de buurt van de schuivende delen. OPMERKING: Voor lichtgewicht garagedeuren is een horizontale en verticale versteviging noodzakelik. Procedure voor het installeren bij gelede deuren en deuren uit één stuk: Deursteun (1) beschikt over bevestigingsgaten aan de linker- en rechterzijde. Wanneer voor de installatie de bovenste en de onderste montagegaten noodzakelik zin, gebruikt u zowel de deursteun als de deursteunplaat (2) zoals afgebeeld.

1. Plaats deursteun (met of zonder deursteunplaat, indien

noodzakelik) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af. A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren. B. Sectionaaldeur met twee horizontale looprails: deurbeslag

150 - 250 mm van de bovenzijde van de deurrand monteren.

Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3). B. Deuren van bladmetaal Monteren met houtschroeven (4). C. Deur uit één stuk optioneel Monteren met houtschroeven (4). 20] Bouw de deurarm samen A. MONTAGE VAN DEUR UIT ÉÉN STUK: Bevestig de rechte (1) en gebogen (2) deurarmdelen aan elkaar met de langst mogelike lengte (met een overlap van 2 tot 3 gaten) met behulp van het bevestigingsmateriaal (3,4 en 5). Terwill de deur gesloten is, sluit u het rechte armdeel (1) aan op de deursteun met de vorkbout (6). Borgen met bevestigingsring (7). Koppel de binnenste en buitenste trolley los. Schuif de buitenste trolley terug naar de opener en sluit de gebogen arm (2) aan op het bevestigingsgat in de trolley (8) met de vorkbout (6). Wellicht moet de deur iets worden opgetild om de arm te kunnen bevestigen. Borgen met bevestigingsring (7). OPMERKING: Wanneer een maximum hoogte wordt ingesteld, mag er geen 'achterwaartse kanteling' zjn wanneer volledig geopend is. Een lichte achterwaartse kanteling (9) veroorzaakt onnodig Klapperen en schokken tjdens de bediening terwil de deur wordt geopend of gesloten vanuit de volledig geopende positie. B. MONTAGE VAN GELEDE DEUR: Aansluiten volgens afbeelding B, vervolgens verder met stap 21.

21] Installeer de deurbediening Plaats de deurbediening op een punt waar de garagedeur zichtbaar is, uit de buurt van de deur en buiten bereik van kinderen. Tenminste 1,5 m boven de vloer monteren Door misbruik van de opener kan een bewegende garagedeur ernstig letsel veroorzaken. Voorkom dat kinderen de deurbediening of de afstandsbediening gebruiken. Bevestig een waarschuwingsetiket op de wand nabij de deurbediening als herinnering aan veilige bedieningsprocedures. Aan de achterzijde van de deurbediening (2) bevinden zich twee aansluitingen (1). Verwijder ca. 6mm isolatiemateriaal van de beldraad (4). Scheid de draden ver genoeg zodat de wit/rode draad op de aansluiting 1 RED en de witte draad op de aansluiting 2 WHT kan worden aangesloten. Bevestig de deurbediening binnen aan de garagewand met de meegeleverde plaatschroeven (3). Boor gaten van 4mm en gebruik de pluggen wanneer de installatie op een gemetselde muur plaats vindt. Een goede plaats is naast de onderhoudsdeur en buiten bereik van kinderen. Leid de beldraad langs de muur omhoog en over het plafond naar de garagedeuropener. Gebruik geïsoleerde nietjes (5) om de draad te bevestigen. De snelaansluitingen van de ontvanger bevinden zich achter de lichtkap van de opener. Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood (1) en wit op wit (2). Bediening van de deurbediening Indrukken om de deur te openen of te sluiten. Opnieuw indrukken om de deur te stoppen terwill deze beweegt. Muitifunctionele deurbediening (78LM accessoire optioneel): Druk op het witte vierkant om de deur te openen of te sluiten. Druk nogmaals om een bewegende deur stil te zetten. Verlichting: Druk op de lichtknop om het licht van de opener aan of uit te schakelen. As u na het inschakelen van het licht de deur bedient, zal het licht gedurende 2,5 minuut blijven branden. Druk nogmaals op de lichtknop om het licht eerder te doven. De verlichting kan niet met de lichtknop worden bediend wanneer de deur in beweging is. Bedieningsvergrendeling: Verhindert bediening van de deur door middel van draagbare afstandsbedieningen. De deur kan echter nog steeds worden bediend met de deurbedieningsdrukknop, de sleutelschakelaar buiten en de sleutelloze bediening. + Houd de vergrendelingsknop gedurende 2 seconden ingedrukt. Zolang de vergrendeling in werking is, knippert de verlichting van de drukknop. + Uitschakelen: Houd de vergrendelingsknop nogmaals gedurende 2 seconden ingedrukt. De verlichting van de drukknop houdt op te knipperen. De bedieningsvergrendeling wordt ook uitgeschakeld wanneer de knop “LEARN” op het bedieningspaneel wordt ingedrukt. [22] Programmeer uw opener en afstandsbediening/draadloze drukknop Stel de opener alleen in werking wanneer de deur volledig in het zicht is, vrij van obstakels en goed afgesteld. Niemand mag de garage in- of uitgaan terwijl de deur in beweging is. Laat kinderen niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. Laat kinderen niet in de buurt van de deur spelen. De afstandsbediening en de ontvanger van uw garagedeuropener zin op dezelfde code afgesteld. Als u extra afstandsbedieningen koopt, moet de garagedeuropener geprogrammeerd worden met de nieuwe afstandsbedieningscode. De ontvanger programmeren met de codes van extra afstandsbedieningen: Gebruik de oranje "LEARN"-knop: . Druk op de oranje "LEARN'"-knop op de opener en laat deze los. De programme_erindicatorlamp brandt gedurende 30 seconden (1). . Houd binnen 30 seconden de knop van de afstandsbediening ingedrukt die u wilt programmeren voor de garagedeur (2). . Laat de knop los wanneer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee Klikken (3). Gebruik van de multifunctionele deurbediening: Houd de knop ingedrukt van de afstandsbediening die u voor de garagedeur (4) wilt programmeren. . Terwill u de knop van de afstandsbediening ingedrukt houdt, houdt u tevens de Licht-knop op de multifunctionele deurbediening (5) ingedrukt. . Bliff beide knoppen ingedrukt houden, terwijl u de drukknop op de multifunctionele deurbediening (alle drie knoppen zijn ingedrukt) (6) indrukt.

4. Laat de knoppen los wanneer de openerlamp knippert. De code is

opgeslagen. Als er geen glosilamp geïnstalleerd is, hoort u twee Klikken (7). Nu zal de opener werken wanneer de knop op de afstandsbediening wordt ingedrukt. Wanneer u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code niet opgeslagen. Codes van alle afstandsbedieningen wissen

Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wissen: Houd de oranje "LEARN'-knop op de opener ingedrukt tot de programmeerindicatorlamp uitgaat (circa 6 seconden). Alle vorige codes ziin nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opnieuw die u wilt gebruiken. 3-kanaals afstandsbediening: Wanneer uw garagedeuropener hiermee is uitgerust, is de grote knop af fabriek geprogrammeerd om de opener te bedienen. Extra knoppen op een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling code kunnen worden geprogrammeerd om deze garagedeur of andere garagedeuren met rolling code te bedienen.

Sleutelloze toegang programmeren Schakel de opener alleen in wanneer u de deur volledig kunt zien, deze vrij van obstakels en juist afgesteld is. Niemand mag de garage in- of uitlopen terwijl de deur in beweging is. Voorkom dat kinderen op de knop(pen) drukken of afstandsbediening(en) gebruiken. Laat kinderen niet in de buurt van de deur spelen. OPMERKING: Uw nieuwe sleutelloze toegang moet geprogrammeerd Zin om de nieuwe garagedeuropener te bedienen. Programmeer de ontvanger voor de codes van extra afstandsbedieningen met behulp van de oranje "LEARN"-knop: . Druk op de oranje "LEARN"-knop (1) op de opener. De programmeerindicatorlamp brandt continu gedurende 30 seconden. . Voer binnen 30 seconden het door u gekozen viercijferige persoonlike identificatienummer (PIN) in via het toetsenbord (2) en druk op de ENTER-knop en houdt deze ingedrukt. . Laat de knop los wanneer de openerlamp knippert (3). De code is opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee Klikken. OPMERKING: Voor deze methoden zjin twee personen vereist wanneer de sleutelloze toegang reeds buiten de garage gemonteerd is Gebruik van de multifunctionele deurbediening: . Voer het door u gewenste viercifferige persoonlike identificatienummer (PIN) in via het toetsenbord en druk vervolgens op ENTER en houdt die knop ingedrukt. . Terwijl u de ENTER-knop ingedrukt houdt, drukt u op de Licht-knop van de multifunctionele deurbediening en houdt u deze ingedrukt. . Blif de ENTER- en Licht- knoppen ingedrukt houden, terwijl u de drukknop op de multifunctionele deurbediening indrukt (alle drie knoppen ingedrukt).

4. Laat de knoppen los wanneer de openerlamp knippert. De code is

opgeslagen. As er geen gloeilamp geïnstalleerd is, hoort u twee Klikken.

24 De aan de wand gemonteerde deurbediening gebruiken

DE MULTIFUNCTIONELE DEURBEDIENING

Druk op de drukknop (1) om de deur te open en te sluiten. Druk opnieuw om de deur te stoppen. Verlichtingsfunctie Druk op de Licht-knop (2) om de openerlamp in en uit te schakelen. Hiermee kan de openerlamp niet worden bediend wanneer de deur in beweging is. Wanneer u de verlichting inschakelt en vervolgens de opener inschakelt, blift de verlichting gedurende 2-1/2 minuut branden. Druk de knop opnieuw in om de verlichting eerder uit te schakelen. Vergrendelingsfunctie Ontworpen om bediening van de deur met afstandbedieningen te blokkeren. De deur wordt echter geopend en gesloten vanaf de deurbediening, het externe slot en de sleutelloze toegang-accessoires. Om deze functie in te schakelen, houdt u de vergrendelingsknop (3) gedurende 2 seconden ingedrukt. De lamp van de drukknop knippert Zolang de vergrendelingsfunctie ingeschakeld is. Om de functie uit te schakelen, houdt u de vergrendelingsknop opnieuw 2 seconden ingedrukt. De lamp in de drukknop stopt met knipperen. De vergrendelingsfunctie wordt ook uitgeschakeld wanneer de "LEARN"- Knop op het openerpaneel wordt ingedrukt. HET AFSTELLEN ΠDe grenswaarden instellen Met de bewegingsgrenswaarden worden de punten ingesteld waar de deur stopt wanneer deze omhoog of omlaag wordt bewogen. Volg de onderstaande stappen om de grenswaarden in te stellen. De bewegingsgrenswaarden programmeren:

1. Open de lichtkap. Druk de zwarte knop (1) in en houdt deze

ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en laat dan de knop los. . Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG. . Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee wordt de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt naar de vioer en vervolgens terug naar de OMHOOG-stand (geopend). Hiermee heeft de opener zin bewegingsgrenswaarden opgeslagen. Controleer of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij.

4. De indicatorlamp (3) stopt met knipperen wanneer de

grenswaarden opgeslagen zijn. Wanneer de beweging van de deur wordt omgekeerd of stopt voordat de vloer wordt bereikt, moet u stappen 1-3 onmiddellijk herhalen. Als hiermee de grenswaarden niet kunnen worden ingesteld, gaat u door naar nr. 15 van het gedeelte Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. OPMERKING: De werklamp knippert 11 keer wanneer de routine voor het instellen van de grenswaarden mislukt. Wanneer u deze fout krigt, gaat u naar nr. 15 van Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. 26| De kracht instellen De knop voor de krachtinstelling bevindt zich achter de lichtkap van de opener. De krachtinstelling regelt de hoeveelheid kracht die noodzakelijk is voor het openen en sluiten van de deur.

1. Open de lichtkap. Zoek de oranje knop (2).

2. Druk tweemaal op de oranje knop (2) om de modus voor de

krachtsinstelling te openen. De LED (3) (indicatorlamp) begint snel te knipperen.

3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop

van de deurbediening die bi) de opener is geleverd. De deur beweegt naar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt naar de OMHOOG-stand (geopend). De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht is opgeslagen. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanneer de eenheid de deur niet volledig kan openen en sluiten, controleer dan de deur om na te gaan of deze juist gebalanceerd is en niet aanloopt of klemt. De kracht MOET opgeslagen zijn om het instellen van de grenswaarden op de juiste wijze te voltooien. Test het veiligheidssysteem De veiligheidssysteem test is belangrik. De garagedeur moet teruglopen bij contact met een obstakel van 40mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener Kunnen ernstig persoonlijk letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opnieuw af. Procedure: plaats een obstakel van 40mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu weer opengaan door de obstructie. Wanneer de deur stopt op het obstakel, verwijdert u het obstakel en herhaalt u stap 25, De grenswaarden instellen. Herhaal de test. Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijder dan het obstakel en laat de deur weer een keer volledig openen en sluiten. De deur mag niet teruglopen in gesloten toestand. Wanneer de deur opnieuw stopt, herhaal dan de stappen 25 en 26, De grenswaarden instellen en De kracht instellen en herhaal de test van de veiligheidsomkeerfunctie. Plaats 20kg op het midden van de deur en zorg ervoor dat de deur niet meer dan 500mm omhoog beweegt.

28] Installatie van het beveiligingssysteem “Protector System'"” (zie bij accessoires) De uitgeoefende kracht, zoals gemeten op de sluitende rand van de deur, mag niet hoger zijn dan 400N (40kg). AIs de sluitkracht op een waarde wordt afgesteld die hoger is dan 400N, dan moet het Protector System geïnstalleerd worden. Nadat de opener geinstalleerd en afgesteld is, kan het Beveiligingssysteem geinstalleerd worden. De installatie-instructies vindt u in de verpakking van dit apparaat. Het Beveiligingssysteem zorgt voor een extra beveiliging tegen het beklemd raken van kleine kinderen onder de garagedeur. Het systeem werkt met een onzichtbare lichtstraal, die als hi door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat wordt ten zeerste aanbevolen voor huiseigenaren met keine kinderen. 29| Speciale functies A. Aansluiting van deur in deur Open de lichtkap. Zoek de extra snelaansluitingen. Sluit de beldraad aan op de snelaansluitingen 8 en 7. B._ Signaallicht-aansluiting De signaallamp kan overal worden geïnstalleerd. Sluit de draden van de lamp aan op de snelaansluitingen 6 en 5. Aansluiting 5 is massa. Accessoires (1) Model 94330E (2) Model 94333E (8) Model 94335E (4) Model 94334E (5) Model 128LM (6) Model 975EML (7) Model 9747E (8) Model 78LM (2) Model 760E (10) Model 1702E (11) Model 770E (12) Model 1703E (13) Model FLA230 (14) Model EQLO1 (15) Model 100027 Enkelvoudige afstandsbediening 3-kanaals afstandsbediening Mini-afstandbediening met 3 functies Mini-afstandbediening met 4 functies 2-kanaals draadloze drukknop Laserparkeerhulp voor de garage Sleutelloos bedieningssysteem Multifunctioneel bedieningspaneel Sleutelschakelaar buiten Ontkoppelingsslot Het Beveiligingssysteem “Protector System” Deuram — The Chamberlain Arm Knipperlicht Snelontkoppeling “deurkruk” Sleutelschakellaar, 1 functie (100010 — inbouw montage) Sleutelschakellaar, 2 functie (100034 — inbouw montage) Deur-in-deurschakelaar Model 100041 (16) Model 16200LM NIET AFGEBEELD Model MDL100LM Mechanisch deurslot

BEDRADINGSINSTRUCTIES VOOR ACCESSOIRES

Sleutelschakelaar — naar openercontacten: rood-1 en wit-2 Protector System" — naar openercontacten: wit-3 en grijs-4 Bedieningspaneel — naar openercontacten: rood-1 en wit-2 [32] Reserveonderdelen PROBLEMEN OPLOSSEN

1. Opener werkt niet, noch met de verlichte bedieningsknop, noch

met de afstandsbediening: + Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. AIS hij niet aangaat, controleer dan de zekeringskast of de stroomonderbreker. (Bij sommige stopcontacten wordt de stroomtoevoer door een muurschakelaar geregeld.) + Heeft u alle deursloten buiten werking gesteld? Bekik de waarschuwingen met betrekking tot de installatieaanwijzingen op pagina 1 opnieuw. + Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroren. Verwider eventuele belemmeringen. + De veer van de garagedeur kan gebroken zijn. Laat deze vervangen door een vakman.

2. Opener werkt op de afstandsbediening maar niet op de

verlichte bedieningsknop: + Is de bedieningsknop op de muur verlicht? Zo niet, maak de beldraad los van de contacten op de opener. Maak kortsluiting tussen de rode en witte contacten door beide contacten tegelikertijd met een stukje draad aan te raken. AIS de opener werkt, controler dan of er een bedradingsfout is gemaakt bij de verlichte bedieningsknop of een kortsiuiting bij de krammetjes. + Is de bedrading goed aangesloten? Zie pagina 4.

3. Deur werkt op de verlichte bedieningsknop maar niet op de

afstandsbediening: + Probeer een nieuwe batteri. + Wanneer u over twee of meer afstandsbedieningen beschikt en er werkt er slechts een, neem dan de stappen 22 en 23, Programmeer uw opener en afstandsbediening en Sleutelloze toegang programmeren opnieuw door. + Knippert de deurbedieningsknop? De vergrendelingsstand van de opener is ingeschakeld. Wanneer u beschikt over een multifunctionele deurbediening, houdt u de vergrendelingsknop 2 seconden ingedrukt. De deurbedieningsknop stopt met knipperen.

4. Afstandsbediening heeft maar een kort bereik:

+ Is de batterij geïnstalleerd? + Bewaar de afstandsbediening op een andere plaats in de auto. + Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden.

5. De deur keert zonder aanwijsbare reden om en het lichtje op de

opener knippert niet: + Wordt de deur ergens door belemmerd? Trek aan de noodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij. + Verwijder eventueel sneeuw of is van de garagevloer onder de deur. + Herhaal dan Instellen van de grenswaarden en De kracht instellen, instellingsstappen 25 en 26. Herhaal na het bijstellen de veiligheidstest.

6. De deur gaat zonder duidelijke reden omhoog en het lampje

van de bedieningsknop van de deur knippert 5 seconden na het omhoog gaan: Controleer het Beveiligingssysteem (als u deze accessoire geinstalleerd heeft). Als het licht knippert, corrigeer dan de uitlining.

7. De opener maakt een storend lawaai dat in de woning te

horen is: Als het geluid van de opener een probleem veroorzaakt doordat deze Zich vlakbij de woning bevindt, kunt u een Trilingisolatieset 413263 installeren. Deze set is speciaal ontworpen om het "klankbord effect" te verhelpen en is eenvoudig te installeren.

8. De garagedeur gaat vanzelf open en dicht:

Controleer of de knop op de afstandsbediening niet in ingedrukte stand klem it.

9. De deur stopt maar gaat niet helemaal dicht:

Herhaal De grenswaarden instellen, instellingsstap 25. Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassing van de deurarmlengte, de sluitkracht of de omlaag-grenswaarde.

10. De deur gaat open maar niet dicht:

+ Controleer het Beveiligingssysteem (als u deze accessoire geïnstalleerd heeft). AIS het licht Knippert, moet de uitlining gecorrigeerd worden. + Wanneer de openerlamp niet knippert en het is een nieuwe installatie, herhaal dan de stappen 25 en 26 (De grenswaarden instellen en De kracht instellen). Herhaal na het bijstellen de veiligheidstest.

11. Het licht van de opener gaat niet aan:

Vervang de lamp (maximal 24V/21 Watt). Vervang doorgebrande lampen met lampen die geschikt zin voor “ruw” gebruik.

12. De opener forceert:

Het kan zijn dat de deur uit balans is of dat de veren gebroken zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur moet op elk willekeurig punt van de slag kunnen bliven staan, terwi] hij uitsluitend door zin veren in evenwicht wordt gehouden. Is dit niet het geval, laat de deur dan bijstellen door een garagedeurspecialist.

13. De motor van de opener bromt even en doet dan niets meer:

+ De veren van de garagedeur zijn gebroken. ZIE HIERBOVEN. + As het probleem zich de eerste keer dat u de opener in werking stelt voordoet, zit de deur op slot. Stel het deurslot buiten werking. Herhaal na het bijstellen de veiligheidstest.

14. Opener werkt niet wegens stroomstoring:

+ Trek het koord voor de handmatige ontgrendeling en het handvat omlaag om de trolley te ontkoppelen. De deur kan handmatig worden geopend en gesloten. Wanneer de stroomtoevoer weer hersteld is, trekt u het handvat voor de handmatige ontgrendeling recht terug. De volgende keer dat de opener wordt ingeschakeld, wordt de trolley opnieuw aangekoppeld. + Met het Ontkoppelingsslot kunt u de slede van buiten de garage loskoppelen in geval van stroomstoring.

15. De grenswaarden handmatig instellen

1. Houd de zwarte knop ingedrukt tot de gele indicatorlamp langzaam

begint te Knipperen en laat de knop dan los.

2. Houd de zwarte knop ingedrukt tot de deur de gewenste

OMHOOG-stand (geopend) heeft bereikt. Stel de stand van de deur in met behulp van de zwarte en oranje knop. Met de zwarte knop beweegt de deur OMHOOG (geopend), met de oranje knop beweegt de deur OMLAAG (gesloten). Controleer of de deur hoog genoeg opent voor uw auto.

3. Druk op de afstandsbediening of op de deurbediening. Hiermee

wordt de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddellijk op de oranje of op de zwarte knop. De deur stopt. Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de zwarte en oranje knop. Controleer of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag niet naar boven buigen en de ketting/riem mogen niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur. OPMERKING: Wanneer noch de zwarte, noch de oranje knop wordt ingedrukt voordat de deur de vioer bereikt, zal de garagedeuropener proberen de grenswaarde automatisch in te stellen door de deur vanaf de Vioer om te keren en deze te stoppen volgens de ingestelde omhoog- grenswaarde. Wanneer de werklamp niet 10 keer knippert, zin de grenswaarden ingesteld en hoeft dit niet handmatig te gebeuren: de OMLAAG-grenswaarde wordt ingesteld op de vioer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 26, De kracht instellen.

4. Open en sluit de deur twee tot drie keer met de afstandsbediening

of de deurbediening. + Wanneer de deur niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer. + Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersysteem testen.

HET ONDERHOUD VAN DE OPENER

Als de opener goed geïnstalleerd is, zal hij uitstekend werken met een minimum aan onderhoud. De opener hoeft niet extra gesmeerd te worden. Het afstellen van de kracht en de eindstanden: Deze moeten tijdens de installatie van de opener goed afgesteld en gecontroleerd worden. Weersomstandigheden kunnen keine veranderingen in de werking van de deur teweegbrengen waardoor bijstelling nodig is, vooral in het eerste jaar dat de opener in gebruik is. Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 5. Volg deze instructies zorgvuldig op en herhaal de veiligheidstest na elke bijstelling. Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen kunnen te allen tjde aangeschaft worden voor de andere autos die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger moet geprogrammeerd worden om met elke nieuwe afstandbediening te werken. Nieuwe afstandsbedieningen moeten in de opener worden geprogrammeerd. Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5 jaar lang energie te produceren. Wanneer het zendbereik kieiner wordt, dient u de batterij te vervangen. Zo vervangt u de batterij: Om de batterijen te vervangen, gebruikt u de klepbeugel of een schroevendraaier om de kast zoals getoond te openen. Leg de batterijen met de pluspool naar boven. Om de deksel terug te zetten, klikt u deze aan beide kanten vast. Gooi de oude batterij niet met het huisvuil weg. Breng gebruikte batterijen naar een special inzamelingspunt.

CONTROLE VAN DE DEUROPENER

Maandelijks onderhoud: + Herhaal de veiligheidstest. Corrigeer zonodig de afstellingen. + Bedien de deur met de hand. Als hij niet goed uitgebalanceerd is of klemt, laat er dan een garagedeurspecialist naar kijken. + Controleer of de deur volledig opent en sluit. Corrigeer zonodig de afstellingen van de kracht en/of eindstanden. Jaarlijks onderhoud: + Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur niet invetten. De deur hoef niet extra gesmeerd te worden. + SMEER DE TROLLEY EN DE RAIL IN.

Uw opener kan met elk van onderstaande apparaten bediend worden: + De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging komt. + De sleutelschakelaar buiten of het sleutelloos bedieningssysteem (als u één van deze accessoires heeft geïnstalleerd). + De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging komt. Het met de hand openen van de deur: De deur moet zo mogelik helemaal gesloten zijn. Door slappe of gebroken veren zou de deur te snel kunnen sluiten, hetgeen materiële schade of ernstig lichamelijk letsel tot gevolg kan hebben. De deur kan met de hand geopend worden door de ontkoppelings- handgreep omlaag en naar achteren (naar de opener) te trekken. Trek de handgreep recht naar beneden om de slede weer vast te koppelen. Gebruik de noodontkoppelingshandgreep nooit om de deur open of dicht te trekken. Wanneer de opener ingeschakeld wordt door de afstandsbediening of de verlichte deurbedieningsknop: . As de deur open is, gaat hi dicht. Als de deur gesloten is, gaat hi open.

2. Wanneer de deur sluit, zal de deur stoppen.

3. Een opengaande deur stopt (om een doorgang open te laten voor

huisdieren of om frisse lucht binnen te laten).

4. Wanneer de deur gestopt is in een gedeeltelijk geopende of

gesloten stand, zal de richting ervan omgekeerd worden. Wanneer er zich een obstakel in de baan van de deur bevindt, zal de deur omkeren. . Wanneer er zich een obstakel in de baan van de deur bevindt tijdens het openen, zal de deur omkeren en stoppen. Het optionele Beveiligingssysteem werkt met een onzichtbare lichtstraal, die als hi door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat wordt TEN ZEERSTE AANBEVOLEN voor huiseigenaren met keine kinderen. Laat de opener als deze 5 keer achter elkaar gewerkt heeft 15 minuuten afkoelen. Het licht van de opener gaat aan: 1. als de stroom naar de opener ingeschakeld wordt; 2. als de stroom onderbroken wordt:

3. als de opener in werking gesteld wordt.

Na 2-1/2 minuut gaat het licht automatisch uit. De sterkte van de lamp mag maximaal 24V/21W bedragen.

GARANTIEVOORWAARDEN DEUROPENER Ten aanzien van de oorspronkeljke koper garandeert Chamberlain GmbH dit produkt (LM6O) gedurende een periode van 24 maanden (2 jaar) vanaf de datum van aänkoop tegen maeriaal- enbof fabricagefouten. De oorspronkeljke koper is verplicht het produkt op het moment van in ontangstname op zichibare defecten te onderzoeken. Voorwaarden: Deze garantie is voor de koper het enig mogeljke verhaal voor een acti in rechte wegens eventuele schade met betrekking tot of voorvloeiende uit een defect onderdeel envof produkt. De garantie is strkt beperkt tot reparatie of vervanging van de als defect erkende onderdelen van dit produkt. Deze garantie is net van toepassing: op schade die niet veroorzaakt is door een defect maar door onredelik gebruik (hieronder vallen: gebruik dat niet volldig overeenstemt met Chamberlain's installti, bedienings- en onderhoudsinstructies, het niet uitvoeren van de nodige onderhoudswertzaamheden en bistelingen, evenals aan de produkten aangebrachte aanpassingen of veranderingen): op arbeidsloon voor het demonteren of opnieuw installeren van een gerepareerd of vervangen apparaat of andere batterjen. Een produit waarvan tjdens de garantieperiode wordt vastgesteld dat het materiaal- enloffabricagefouten vertoont, wordt (naar Keuze van Chamberlain) gerepareerd of vervangen, zonder kosten voor de eigenaar voor reparalie enlof vervanging van onderdelen enlof het apparaat. Defecte onderdelen worden (naar Keuze van Chamberlain) gerepareerd of vervangen door nieuwe of in de fabriek vemieunde onderdelen. Al het produit tjdens de garantieperiode defect jkt te zjn, neem dan contact op met de zaak waar u het apparaat oorspronkelik gekocht heef Deze garantie is net van invoed op de wetteljke rechten van de koper onder de van toepassing zinde, geldende nationale wetgeving, evenmin als op de uit het contract van Koop en verkoop voorioeiende rechten van de koper ten opzichte van de wederverkoper. Bi ontbreken van toepasselike nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitslitende rechtsmiddel, noch Chamberlin, noch haar flilen of distributeurs zijn aansprakelik voor enige secundaire of indirect volgende schade betrefende uitrukkelike of geimpliceerde garanties met betrekking tot di produit. Geen enkele vertegenwoordiger of andere person is gemachtigd om de aansprakelikheïd van Chamberlain in verband met de verkoop van dit produkt te wjzigen of uit te breiden. TECHNISCHE GEGEVENS Ingangsspanning . 230-240 VAC, 50Hz Max. trekkracht. Vermogen . Standby-voeding Normaal koppel Motor Type. Gelikstroomtandwielmotor met permanente Geluidsniveau Aandrijving.… Ketting/riem met tweedelige trolley op een stalen rail. Slaglengte. Afstelbaar tot 2,3m. Loopsnelheid . Lamp 127-178mm per seconde. gaat aan als de deur in beweging komt, gaat uit 2-1/2 min. na stilstand. Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord. Veiligheidsvoorzieningen Toetsdruk en automatische stop bij omlaagbeweging. Toetsdruk en automatische stop bij omkeerfunctie. Automatische krachtinstellin Transformator met overbelastingsbeveiliging en laagspanningsbedrading met drukknop. Optische RPM/Passpoint-detector. Elektronisch, semi-automatisch en volautomatisch. Koppeling aan deur Personen Elektronisch Elektrisch … Begrenzingsinrichting Afstelling eindstanden . Startcircuit. Laagspanningscircuit met drukknop. Afmetingen Totale lengte . Benodigde bovenruimte Hangend gewicht. Ontvanger 433,92MHz N.B: .Chamberlain adviseert met nadruk dat het beveiligingssysteem op alle garagedeuropeners moet worden geinstalleerd. Geheugenregisters Bedieningsfrequentie Verklaring van overeenstemming C € De ondergetekende verklaart hierbil dat de gespecificeerde apparatuur en alle accessoires voldoen aan de vermelde richtiinen en normen. Model LM60 2004/108/EC 2006/98/EC 1999/S/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995) EN 301 489-3 (V1.3.1), EN 300 220.3 (V1.1.1), EN60335-1 (1994), en ENG0335-2-95 (2004) Inbouwverklaring Een elektische garagedeuropener, in combinatie met een garagedeur, moet worden geinstalleerd en onderhouden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en van de Mahinerichtiin 89/382/EEG te voldoen. Érnbare. PRetkhoffe B. P. Kekkhoff Manager, Regulatory Affairs Chambertain GmbH D-66793 Saarwelingen February, 2008 114A2803F-nI © 2008, Chamberlain GmbH
