GEBRUIKSAANWIJZING LM800A CHAMBERLAIN

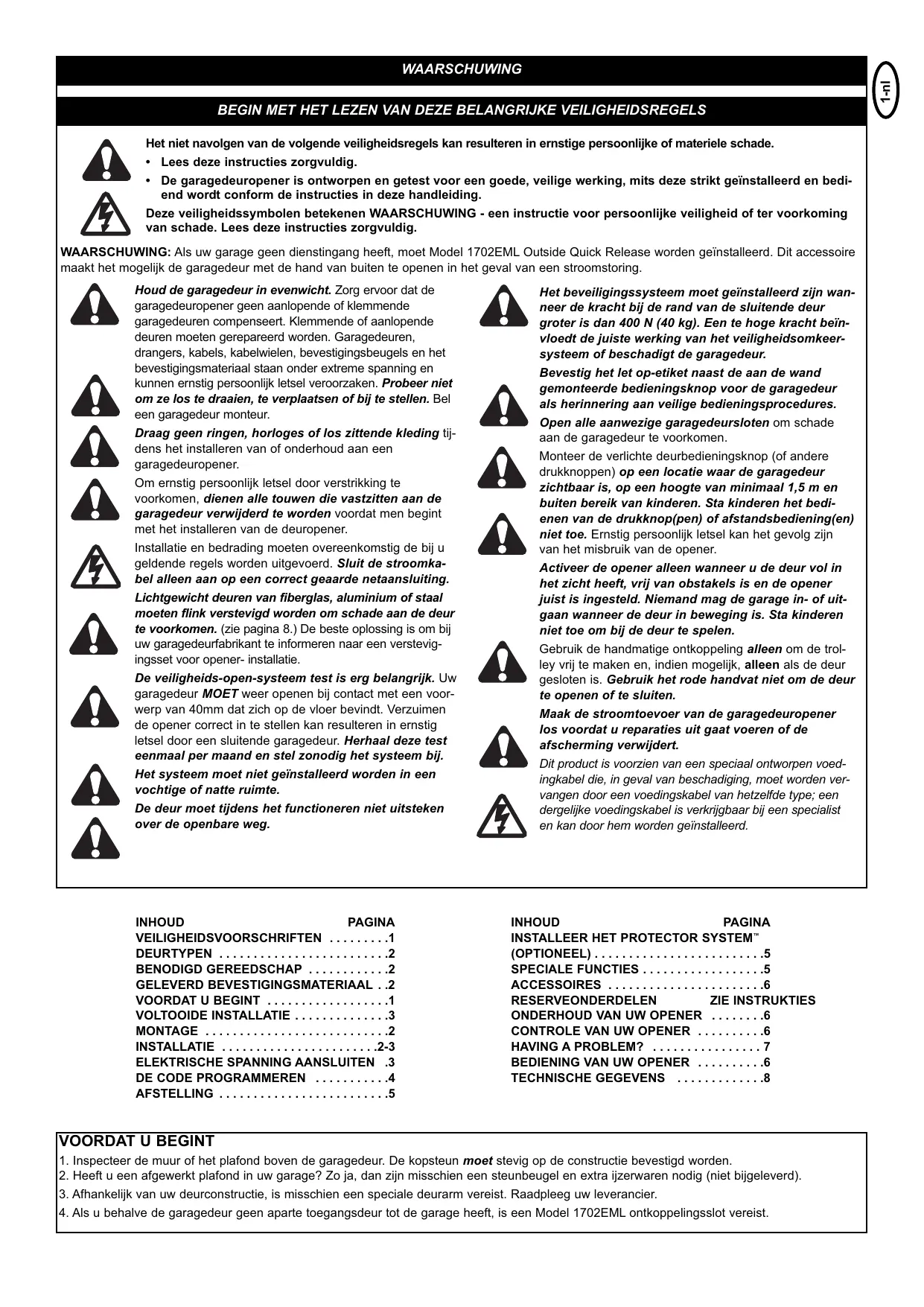

Het Niet navolgen van de volgende verligheidsregels kan resulteren in ernstige personlijkke of materiele schade.

• Lees deze instructies zorgvuldig.
• De garagedeuropeaner is ontworpen en getest voor een goede, veilige werkig, mits deze strikt geinstalleerd en bediend worden conform de instructies in deze handleiding.

Deze veiligheidssymbolen betekenWAARSCHUWING - een instructie voor persoonlijke verilgheid of ter voorkoming van schade. Lees deze instructies zorgvuldig.

WAARSCHUING: Als uw garage geen Dienstgang heeft, moet Model 1702EML Outside Quick Release worden geinstalleerd. Dit accessoire maakt het möglichk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.

Houd de garagedeur in evenwicht. Zorg ervoor dat de garagedeupener geen aanlopende of klemmende garagedeuren compensateert. Klemmende of aanlopende deuren要去en gerepareerd worden. Garagedeuren, drangers, kabels, kabelwienen, bevestigingsbeugels en het bevestigingsmaterialaal staan onder extreme spanning en konnen ernstig persoonlijk letsel veroorzaken. Probeer Niet om ze los te draaien, te verplaatsen of bij te stellen. Bel een garagedeur monteur.

Draag geen ringen, horloges of los zittende kleding tijdens het installereren van of onderhoud aan een garagedeuropeaner.

Om ernstig persoonlijk letsel door verstrikking te voorkomen, dienen alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begint met het installereren van de deuropener.

Installatie en bedrading要去en overeenkomstig de bij u geldende regels worden uitgevoerd. Sluit de stroomkabel alleen aan op een correct geaarde netaansluiting. Lichtgewicht deuren van fiberglas, aluminium of staal要去en flink verstevigd worden om schade aan de deur te voorkomen. (zie pagina 8.) De Beste oplossing is om bij uw garagedeurfabrikant te informerenaar een verstevigingsset voor opener- installmentie.

De veiligeids-open-systeem test is erg belangrijk. Uw garagedeur MOET wee openen bij contact met een voorwerp van 40mm dat zich op de vloer bevindt. Verzuimen de opener correct in te stellen kan resulteren in ernstig letsel door een sluitende garagedeur. Herhaal deze test eenmaal per maand en stel zonodig het systeem bij.

Het systemd moet nicht geinstalleerd worden in een vochtige of nature ruimte.

Deour moet tijdens het functioneren nichtuitsteken over de openbareweg.

Het beveiligingsystem moet geinstalleerd zich wanner de kracht bij de rand van de sluitende deur groter is dan 400 N (40 kg). Een te hoge kracht beinvloedt de juiste werking van het veiligheidsomkeersystem of beschadigt de garagedeur.

Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures.

Open alle aanwezigegaragedeursloten om schade aan de garagedeur te voorkomen.

Monteer de verlichte deurbedieningsknop (of andere drukknoppen) op een locatie waar de garagedeur zichtaar is, op een hoogte van minimaal 1,5 m en buiten bereik van kinderen. Sta kinderen het bedi-en van de drukknop(pen) of afstandsbediening(en) Niet toe. Ernstig persoonlijk letsel kan het gevolg zijn van het misbruik van de opener.

Activeer de opener alleen wanner u de deur vol in het zich也有ft, vrij van obstakels is en de opener juist is ingesteld. Niemand mag de garage in- of uitgaan wanner de deur in beweging is. Sta kinderen Niet toe om bij de deur te spelen.

Maak de stroomtoevoer van de garagedeuropener los voordat u reparationsuit gaat voeren of de aftscherming verwijdert.

Dit product is voorzien van een special ontworpen voedingskabel die, in geval van beschadiging, moet worden verwangen door een voedingskabel van hetzelfde type; een dergelijkke voedingskabel is verkrijgbaar bij een specialist en kan door hem worden geinstalleerd.

INHOUD PAGINA

VEILIGHEIDSVOORSCHRIFTEN 1

DEURTYPEN 2

BENODIGD GEREEDSCHAP 2

GELEVERD BEVESTIGSMATERIALAAL .2

VOORDAT U BEGINT 1

VOLTOOIDE INSTALLATIE 3

MONTAGE 2

INSTALLATIE 2-3

1. Inspector de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.
2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan+zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd).
3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.
4. Als u behalve de garagedeur geen parte toegangsdeur tot de garage heeft, is een Model 1702EML ontkoppelingssslot vereist.

1 DEURTYPEPEN

A. Kanteldeur met alleen een horizontale geleiderail.
B. Kanteldeur met verticale en horizontale geleiderail - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (29 (9))oodzakelijk. Raadpleeg uw leverancier.
C. Sektionale deur - zie 20B - koppel de deurarm. Het beveiligingsystem (29 (9))oodzakelijk voor deuren met een lengte hoger dan 2,5 m.
D. Schermdeur - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (29 (9))oodzakelijk. Raadpleeg uw leverancier.
E. Speciale deurarm - The Chamberlain Arm™ voor gebruik op deur-typen B en D.

2 BENODIGD GEREEDSCHAP

3 GELEVERD BEVESTIGINGSMATERIALAAL

(1) Zeskantbout

(11) Zeskantbout

(2) 8mm sledebout

(12) Borgmoer

(3) Houtschroeven

(13) Metrisch tapbout

(4) Vorkbout

(14) Zeskantschroef

(5) Handvat

(15) Stopbout

(6) Plug

(16) Zeskantige moer

(7) Betonplug

(17) Zeskantschroef

(8) Borgring

(9) Zeskantige moer
(10) Bevestigingsring

4 VOLTOOIDE INSTALLATIE

Naarmate u vordert met de in deze handledig beschreiben montage-, installment- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installment bij de hand te hebben.

(9) Lampeglas

(10) Noodontkoppeling: koord & handgreep

(1) Kophoees
(2) Spanpoeliestein
(3) Slede
(4) Rail
(5) Ketting/Riem
(6) Hangijzer
(7) Snoer
(8) Opener

(11) Gebogen gedeelte deurarm
(12) Recht gedeelte deurarm
(13) Deurbeugel en plaat
(14) Kopsteun
(15) Trolley-ontgrendelarm

MONTAGE

Belangrijk! Als u een overhead-deur heeft,要去 u bij het monteren van de rail de instructies voor de Chamberlain™ Deurarm (The Chamberlain Arm™) accessoire gebruiken in combinatie met deze Gebruikershandleiding.

5 MONTAGE DE RAIL

Breng vet aan op de binnenranden van de railstukken (1). Plaats de railstukken op een vlakke ondergrund voor montage. Alle vier railstukken zijn onderling verwisselbaar. Schuif de railssteun (3) op het railstuk. Koppel de rails door de railssteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) vlak aansluiten. Herhaal dit met de overige railstukken.

6 MONTEER DE KETTING/RIEM

Neem de ketting/riem uit de doos en leg de ketting op de grond (voorkom dat de ketting/riem verdraait).

A. Ketting: Duw de stiften van de verbindingschakel (3) door kettingschakel (4) en opening van de trolley (5). Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beiden pennen stevig vergrendeld zichn.
B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8).

7 PLAATS DE KETTING IN DE RAIL EN BOUW DE KOPHOES SAMEN

Schuif poeliesteun (1) en binnenste trolley (2) in hetijkenste einde (openereinde) van de complete rail (3), zorg ervoor dat de poeliesteun gemonteerd worden met de pijl (4) in de richting van de voorzijde (koepinde) van de rail (5) zoals afgebeeld. Duw de steun waar de voorzijde (koepinde) van de rail (5). Plaats sledebout (6) door de steun van de kophoes (7). Draai veermoer (8) en platte ring (9) losjes op de sledebout. Plaats sledebout (6) van de kophoes-eenheid (7) in boutuitsparing van de poeliesteun (1). Schuif kophoees-eenheid (7) op de voorzijde (koepinde) van de rail (10).

8 BEVESTIG DE TROLLEY AAN DE RAIL

Schuif de buitenste trolley (1) in de weiterzijde (opener) van de raileenheid (2), waar bij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener要去 wijzen. Schuif de buitenste trolley in derails tot deze aansluit op de binnenste trolley.

9 BEVESTIG RAIL AAN OPERER EN MONTEER KETTING/RIEM

Terwijl ketting (4) en riem (5)uit de weg worden gehonden, wordt rail (1) in het opvulstuk (2) geschoven tot de rail vast zit. Neem de ketting/riem

enplaats deze om het getande kettingwiel (3). Zorg ervoor dat de tanden van het getande kettingwiel in de ketting/riem vrijpen.

10 MONTEER DE AFDEKKING VAN HET GETANDE KETTINGWIEL

Plaats de afdekking van het getande kettingwiel (1) bovenop de opener (2) en monteer deze met schroeven (3).

11 BOUW DE KOPHOES SAMEN

Draai de veermoer op de sledebout tot deze vingervast zit. Plaats de punt van een schroevendraier (1) in een van de sleuven van de moerring (2) en duw deze stevig gegen de kophoes. Plaats een steeksleutel (3) op het vierkante uiteinde van de veermoer (4) en draai de moer circa 1/4 slag rechtsom tot de moerring (2) vrijkomt gegen de kophoes (5). Hiermee worden de veer op de optimale kettingspanning ingesteld. De ketting kan van het getande kettingwiel afglijen als de ketting te slap gespannen is. Als de ketting eraf glijdt, veermoer opnieuw spannen door de moer een 1/2 slag rechtsom te draaien.

Span de ketting NIET te strak.

INSTALLTIE

Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen.

Stel alle bestaande sloten buiten werkung om schade aan de garagedeur te voorkomen.

Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

Wij raden aan de deuropener minstens 2,1m boven de vloer te installereren of hoger, als de ruimte dit toelaat.

12 PLAATS DE KOPSTEUN

De kopsteun要去vig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm ditke plank. Het Niet opvolgen van de instructies kan ondeugdelijke werk ing van het veiligheidssystem tot gevolg hebben.

U kurz de kopsteun op de muur (1) boven de deur of aan het pla-fond (3) bevestigen. Volg de instructies die het Beste aan uw specifieke vereisten voldoen. Teken, verwijl de deur gesloten is, de verticale middelijn (2) van de garagedeur af. Trek.Deze lijn door tot op de muur boven de deur. Open de deur tot diens hoogste openingspunt. Teken een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste punt zodate er ruimte is voor de bovenkant van de deur.

13 INSTALLEER DE KOPSTEUN

OPMERKING: Gebruik de verticale middelijn en de horizontallylijke ijnuit stap 12 voor de juisteplaatsing van de kopsteun.

A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middelijn (2) waarbij de onderste rand van de kopsteun lijnt met de horizontallylijke (4) (de pijl wijst maar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3).
B. Plafondmontage: Trek de verticale middellijn (2) door tot op het pla-fond. Plaats de kopsteun (1) op de verticale middellijn op maximaal 150mm van de wand. Zorg ervoor dat de pijl in de richting van de wand wijst. Teken alle gaten voor de steun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde beton-pluggen (6).

14 BEVESTIG RAIL AAN KOPSTEUN

Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmaterial op om de ommanteling Niet te beschadigen. Til de rail op tot de gaten in de kophoes uitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen.

N.B. Om te voorkomen dat de rail bij een roldeur gegen de veren aankomt, kan het nodig zijn de opener op een tijdelijke ondersteuning teplaatsen.

15 BRENG DE OPENER OP ZIJN PLAATS

N.B. Een 25mm ditke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzij er nicht genoeg bovenruimte is). Breng de opener omhoog en LAST hem op een trapleer rusten. Open de garagedeur. Plaats een 25mm ditke lat (1) plat op de bovenkant van de deur vlaib bij de middellijin, zoals afgebeeld. Laat de rail op de lat rusten. Als de opengaande deur gegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding tussen de deurarm en de slede tot stand gebracht is.

De opener要去stevig op de garageconstructie bevestigd worden.

Er zijn drie representieve installaties afgebeeld. De uwe kanECHTER nog anders+zijn.De hangijzers (1)要去en onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestigting te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken.

Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond).

Zaag beiden hangijzers af op de vereiste lenghte. Maak van elk hangijzer één uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers Niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen.

Til de opener omhoog en bevestig deze aan de hangijzers met boute, veerringen en moeren (3). Controller of de rail precies midden boven de deur zit. VERWIJDER de 25mm ditke lat. Doe de deur met de hand open en dicht. Als de deur gegen de rail stoot,要去 u de kopsteun hoger bevestigen. Breng railvet aan op het onderoppervlak van de rail (5).

17 BEVESTIG NOODONTGRENDELINGSKOORD EN HANDVAT

Trek het ene eind van het koord (1) door het gat boven in de rode handgreep zodat hetwoord "NOTICE" in de juiste stand staat, die afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop moet minstens 25mm van het uiteinde van het koord zitten zodat hij er Niet uit kan glijden.

Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lenghte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop.

N.B. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

SLUIT DE ELECTRICITEIT AAN

OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE INSTRUCTIES HIERTOE OPDRacht GEVEN.

Sluit de deuropener alleen aan op een stopcontact dat bediend wordt door een tweepolige schakelaar.

18 INSTALLLEER DE LAMPEN EN DE LICHTKAP

Installer een lamp van maximaal 40 watt, 230V, E27 (exclusief lampen) in elke fitting (1). Haak de onderzijde van delichtkap (2) vanaf de linkerzijde over de scharnierpennen in de behuizing, zoals aangegeven. Sluit delichtkap door de bovenhoeken voorzichtig aan binnen te drukken zodate lippen (4) in de sleuven (5) van de behuizing vallen. Om de lamp te verrangen drukt u de bovenhoeken van delichtkap maar binnen zodate de lippen vrijkomen. Delichtkap kan dan� beneden scharnieren.

Als de elektriciteit ingeschakeld worden gaat de lamp aan en blijft 2-1/2 minuut branden. Na 2-1/2 minuut gaat de lamp UIT.

Als u een overhead-deur heeft, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de verrangende deurarm bijgesloten instal-. latievoorschriften. Wees voorzichtig bij het verwijderen en monteren van de ombouwkit. Houd uw vingers uit de buurt van de schuivende delen.

OPMERKING: Voorlichtgewicht garagedeuren is een horizontale en verticale verstevigingoodzakelijk.

Procedure voor het installereren bij gelede deuren en deuren uit een stuk:

Deursteun (1) beschibt over bevestigingsgaten aan de linker- en rechterzijde. Wanneer voor de installmentie de bovenste en de onderste montagegaten noodzakelijk+zijn,gebruikt u zowel de deursteun als de deursteunplaat (2) zoals afgebeeld.

1. Plaats deursteun (met of zonder deursteunplaat, indienoodzakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af.

A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren.
B. Sectionaaldeur met twee horizontale looprails: deurbeslag 150 - 250 mm van de bovenzijde van de deurrand monteren.

1. A. Houten deuren

Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3).
B. Deuren van bladmetaal

Monteren met houtschroeven (4).

C. Deur uit een stuk optioneel

Monteren met houtschroeven (4).

20 BOUW DE DEURARM SAMEN

A. MONTAGE VAN DEUR UIT EEN STUK:

Bevestig de rechte (1) en gebogen (2) deurarmdelen aan elkaar met de langst möglichke lenghte (met een overlap van 2 tot 3 gaten) met behulp van het bevestigingsmaterial (3,4 en 5). Terwijl de deur gesloten is, sluit u het rechte armdeel (1) aan op de deursteun met de vorkbout (6). Borgen met bevestigingsring (7).

Koppel de binnenste en buitenste trolley los. Schuif de buitenste trolley terug maar de opener en sluit de gebogen arm (2) aan op het bevestigingsgat in de trolley (8) met de vorkbout (6). Wellicht要去 de deur iets worden opgetild om de arm te können bevestigen. Borgen met bevestigingsring (7).

OPMERKING: Wanneer een maximum hoogte worden ingesteld, mag de geen 'achterwaartse Kanteling' hebben wanneer deze volledig geopend is. Een lichte achechterwaartse Kanteling (9) veroorzaakt onnodig klapperen en schokkenijdens de bediening verwijl de deur worden geopend of gesloten vanuit de volledig geopende positie.

B. MONTAGE VAN GELEDE DEUR:

Aansluiten volgens afbeelding B, cervolgens verder met stap 21.

Plaats de deurbediening op een punt waar de garagedeur zichtaar is,uit de buurt van de deur en buiten bereik van kinderen. Tenminste 1,5 m boven de vloer moneren Door misbruik van de opener kan een bewegende garagedeur ernstig letselverozaken. Voorkom dat kinderen de deurbediening of de afstandsbediening gebruiken.

Bevestig een waarschuwingsetiket op de wand nabij de deurbediening als herinnering aan veilige bedieningsprocedures.

Aan de weiterijde van de deurbediening (2) bevinden zich twees schroefaansluitingen (1).

Verwijder ca. 6mm isolatiematerialiaal van de beldraad (4). Scheid de draden ver genoeg zodate de wit/rode draad op de aansluitingschroef 1 RED en de witte draad op de aansluitingsschroef 2 WHT kan worden aangesloten.

Bevestig de deurbediening binnen aan de garagewand met de meegeleverde plaatschroeven (3). Boor gaten van 4mm en gebruik de pluggen wanneer de installmente op een gemetselde muur plaats vindt. Een goede plaats is naast de onderhoudsdeur en buiten bereik van kinderen.

Leid de beldraad langus de muur omhoog en over het plafond waar de garagedeuropeaner. Gebruik geisoleerde Nietjes om de draad te bevestigen. De snelaansluitingen van de ontvanger bevinden zichchyter de verlichtingslens van de opener.

Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood en wit op wit (5).

Bediening van de deurbediening

Indrukken om de deur te openen of te sluiten. Opnieuw indrukken om de deur te stoppen verwij们都 beweegt.

22

PROGRAMMER UW OPENER EN AFSTANDSBEDIENING/DRAADLOZE DRUKKNOP

Stel de opener alleen in werkung wonneer de deur volledig in het zich is, vrij van obstakels en goed afgesteld. Niemand mag de garage in- of uitgaan werwijl de deur in beweging is. Laat kinderen Niet aan de bedieningsknop(pen) of afstandsbediening(en)kommen. Laat kinderen Niet in de buurt van de deur spelen.

De afstandsbediening en de ontvanger van uw garagedeuropener zich opdezelfde code afgesteld. Als u extra afstandsbedieningen koopt, moet de garagedeuropener geprogrammeerd worden met de{nieuwe afstandsbedieningscode.

De ontvanger programmeren met de codes van extra afstandsbedi-eningen: Gebruik de orangje "LEARN"-knop:

1. Druk op de orangje "LEARN"-knop op de opener en LASTidepressie. De programmeerindicatorlamp brandt gedurende 30 seconden (1).
2. Houd binnen 30 seconden de knop van de afstandsbediening ingedrukt die u wilt programmeren voor de garagedeur (2).
3. Laat de knop los wanner de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u tweet klikken (3).

Gebruik van de multifunctionele deurbediening:

1. Houd de knop ingedrukt van de afstandsbediening die u voor de garagedeur (4) wilt programmeren.
2. Terwijl u de knop van de afstandsbediening ingedrukt houdt, houdt u tevens de LIGHT-knop op de multifunctionele deurbediening (5) ingedrukt.
3. Blijde andere knoppen ingedrukt houden, verwijl u de drukknop op de multifunctionele deurbediening (alle drie knoppen zijn ingedrukt) (6) indrukt.
4. Laat de knoppen los wanseer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken (7).

Nu zal de opener werkken wanner de knop op de afstandsbediening worden ingedrukt. Wanner u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code nicht opgeslagen.

Codes van alle afstandsbedieningen worden

Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wollen: Houd de oranje "LEARN"-knop op de opener ingedrukt tot de programmeerindicatorlamp UITgaat (circa 6 seconden). Alle vorige codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opnieuw die u wilt gebruiken.

3-kanaals afstandsbediening:

Wanneer uw garagedeuropener hiermee is uitergerust, is de große knop af fabriek geprogrammeerd om de opener te bedieren. Extra knappen op een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling code+kennen worden geprogrammeerd om deze garagedeur of andere garagedeuren met rolling code te bedieren.

23

OPEN/DICT/STOP-BEDIENING

(alleen wanner u een multifunctionele deurbediening hebt) Uw afstandsbediening kan worden geprogrammeerd om een deur te bedieren met gebruikmaking van alle 3 knappen: de linker knop opent alleen de deur, de middelste knop sluit alleen de deur en de derde knop stocht de beweging van de deur. U kuntzsche functionaliteit als volgt instellen:

1. Terwijl de deur gesloten is, houdt u de linker knop op de afstandsbediening ingedrukt.
2. Druk de Lock-knop op de deurbediening in en houdt deze ingedrukt.
3. Druk op de deurbedieningsknop en houd deze ingedrukt.
   Wanneer de openerlamp knippert, LAST u alle knoppen los. Test de werk- ing door de linker (Open) knop op de afstandsbediening in te drukken. De deur moet open gaan. Druk opniewu op de knop terwijl de deur geopend is en er moet niets gebeuren. Druk op de middelste (Sluiten) knop en de deur moet sluiten. Druk op de derde (Stop) knop terwijl de deur beweegt en de deur moet onmiddelijk stoppen.

24

SLEUTELLOZE TOEGANG PROGRAMMEREN

Schakel de opener alleen in wonneer u de deur volledig kunt zien, deutsche vrij van obstakels en juist afgesteld is. Niemand mag de garage in- of uitlopen terwijl de deur in beweging is. Voorkom dat kinderen op de knop pen) drukken of afstandsbediening(en) gebruiken. Laat kinderen nicht in de buurt van de deur spelen.

OPMERKING: Uw neue sleutelloze toegang moet geprogrammeerd zich om de(APpege)garagedeuropener te bedieren.

Programmeer de ontvanger voor de codes van extra afstandsbedi-eningen met behulp van de oranje "LEARN"-knop:

1. Druk op de orangje "LEARN"-knop (1) op de opener. De programmeerindicatorlamp brandt continu gedurende 30 seconden.
2. Voer binnen 30 seconden het door u gekozen viercijferige persoon-lijke identificatienummer (PIN) in via het toetsenbord (2) en druk op de ENTER-knop en houdt deze ingedrukt.
3. Laat de knop los wanner de openerlamp knippert (3). De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken.

OPMERKING: Voor deze methoden zijn twee Personen vereist wanneer de sleutelloze toegang reeds buiten de garage gemonteerd is Gebruik van de multifunctionele deurbediening:

1. Voer het door u gewenste viercijferige personlijke identificatienummer (PIN) in via het toetsenbord en druk verwolgens op ENTER en houdt die knop ingedrukt.
2. Terwijl u de ENTER-knop ingedrukt houdt, drukt u op de LIGHT-knop van de multifunctionele deurbediening en houdt u deze ingedrukt.
3. Blijf de ENTER- en LIGHT- knuppen ingedrukt houden, verwijl u de drukknop op de multifunctionele deurbediening indrukt (alle drie knuppen ingedrukt).
4. Laat de knappen los wonneer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken.

25 DE AAN DE WAND GEMONTEERDE DEURBEDI- ENING GEBRUIKEN

DE MULTIFUNCTIONELE DEURBEDIENING

Druk op de drukknop (1) om de deur te open en te sluiten. Druk opnieuw om de deur te stoppen.

Verlichtingsfunctie

Druk op de verlichtingsknop om de openerlamp in of uit te schakelen. Hiermee kan de openerverlichting Niet worden bediend wonneer de deur in beweging is. Wonneer u de verlichting inschakelt en de opener activeert, blijft het Licht gedurende 2 1/2 minuten branden. Druk de knop opnieuw in om de verlichting eerder uit te schakelen. Deze interval van 2 1/2 minuut kan als volgt worden gewijzigd in 1-1/2, 3-1/2 of 4-1/2 minuut: druk op de Lock-knop tot de verlichting gaat knipperen (circa 10 seconden). Eenmaal knipperen geeft aan dat de tijschakelaar ingesteld is op 1-1/2 minutes. Herhaal de procedure en het Licht zal twee keer knipperen, waarmee de tijschakelaar ingesteld is op 2-1/2 minutes. Herhaal opnieuw voor een interval van 3-1/2 minuut enz., tot een maximum van vier keer knipperen en 4-1/2 minuut.

Vergrendelingsfunctie

Ontworpen om bediening van de deur met afstandbedieningen te blokkeren. De deur worden echter geopend en gesloten vanaf de deurbediening, het externe slot en de sleutelloze toegang-accessoires. Om deze functie in te schakelen, houdt u de vergrendelingsknop (3) gedurende 2 seconden ingedrukt. De lamp van de drukknop knippert zolang de vergrendelingsfunctie ingeschakeld is. Om de functie uit te schakelen, houdt u de vergrendelingsknop opnieuw 2 seconden ingedrukt. De lamp in de drukknop stopt met knipperen. De vergrendelingsfunctie wordt ook uitgeschakeld wonneer de "LEARN"-knop op het openerpaneel worden ingedrukt.

HET AFSTELLEN

26 Met de bewegingsgrenswaarden worden de punten ingesteld waar de deur stopt wanner deze omhoog of omlaag worden

bewogen. Volg de onderstaande stappen om de grenswaarden in te stellen.

De bewegingsgrenswaarden programmeren:

1. Druk de zwarte knop (1) in en houdt deze ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en LAST dan de knop los.
2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG.
3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee worden de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt maar de vloer en verrolgens terug maar de OMHOOG-stand (geopend). Hiermee heeft de opener zijn bewegingsgrensaarden opgeslagen.

Controller of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij.

1. De indicatorlamp (3) stopt met knipperen wanner de grenswaarden opgeslagen zich.

Wanneer de beweging van de deur wordt omgekeerd of stopt voordat de vloer worden bereikt, moet u stappen 1-3 onmiddelijk herhalen. Als hiermee de grenswaarden Niet+kunnen worden ingesteld, gaat u door maar nr. 15 van het gedeelte Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. De kracht MOET opgeslagen+zijn om het instellen van de grenswaarden op de juiste wijze te voltooien.

De kracht, gemeten bij de sluitende rand van de deur mag nicht groter zijn dan 400N (40kg). Wanner de gemeten sluitkracht groter is dan 400N,要去 het beveiligingsystem worden geinstalleerd, zie stap 29.

De knop voor de krachtinstelling bevindt zich achechter de verlichtingslens van de opener. De krachtinstelling regelt de hoeveelheid kracht die noodzakelijk is voor het openen en sluiten van de deur.

1. Zoek de oranje knop (2).

2. Druk tweemaal op de orangje knop (2) om de modus voor de krachtstinstelling te openen. De LED (3) (indicatorlamp) begint snel te knipperen.

3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. De deur beweegt waar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt waar de OMHOOG-stand (geopend).

De LED (3) (indicatorlamp) stopt met knipperen wanner de kracht is opgeslagen.

De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanner de eenheid de deur Niet volledig kan openen en sluiten, controllerer dan de deur om na te gaan of deze juist gebalanceerd is en nicht aanloopt of klemt.

28 TEST HET VEILIGHEIDSSYSTEEM

De veiligheidssystem test is belangrijk. De garagedeur moet teruglopen bij contact met een obstakel van 40~mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kunnen ernstig persoonlijk letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opniew af.

Procedure: plaats een obstakel van 40mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu waar opengaan door de obstructie. Wanner de deur stopt op het obstakel, verwijdert u het obstakel en herhaalt u stap 26, De grenswaarden instellen. Herhaal de test.

Als de deur terugloopt omkeert op het 40mm große obstakel, verwijder dan het obstakel en LAST de deur weeer een keer volledig openen en sluiten. obstakel en LAST de deur weer een keer volledig openen en sluiten. De deur mag Niet teruglopen in gesloten toestand. Wanner de deur opnieuw stocht, herhaal dan de stappen 26 en 27, De grenswaarden instellen en De kracht instellen en herhaal de test van de veiligheid-somkeerfunctie.

Plaats 20kg op het midden van de deur en zorg ervoor dat de deur Nieteer dan 500mm omhoog beweegt.

29 INSTALLATIE VAN HET BEVEILIGINGSSYSTEEM "PROTECTOR SYSTEMTM"

(zie bij accessoires)

Installer们的 accessoire voor alle installations op

Schemdeuren, Kanteldeur met verticale en horizontale geleiderail, deuren van meer dan 2,5 m en wanner de sluitkracht, gemeten aan de

onderzijde van de deur,meer dan 400N (40kg) is.

Nadat de opener geinstalleer en afgesteld is, kan het Beveiligingsysteme geinstalleelerd worden. De installment-instructies vindt u in de verpakking van dit apparatus.

Het Beveiligingssystem zorgt voor een extra beveiliging gegen het beklemd raken vankleine kinderen onder de garagedeur. Het system werkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur weeper opengaat en verhinder dat een opengaande deur sluit. Dit apparaat worden ten zeerste aanbevolen voor huiseigenaren met kleine kinderen.

Opmerking: de opener detecteert automatisch het Protector System wanner dit geinstalleer is. De opener zal nicht sluiten tenzij de sensoren uitgelijnd zijn.

30 SPECIALE FUNCTIONS

1. Aansluiting van deur in deur
   Open de verlichtingslens. Zoek de extra snelaaansluitingen. Sluit de beldraad aan op de snelaansluitingen 1 en 2.
2. Signaallicht-aansluiting
   De signaallamp kan overal worden geinstalleerd. Sluit de draden van de lamp aan op de snelaansluitingen 3 en 4. Aansluiting 4 is massa.
3. De automatische sluitfunctie (Timer to Close) kan door draaien van de schakelaar op de gewenste tijsduur worden ingesteld. Wanner de Chamberlain-fotocel "The Protector System" worden geinstalleerd, moet de automatische sluitfunctie pas na de instalatie hiervan worden ingesteld.

(1) Model 94330E
(2) Model 94333E
(3) Model 94335E
(4) Model 94334E
(5) Model 128LM
(6) Model 9747E
(7) Model 78LM
(8) Model 75E
(9) Model 98LM

(10) Model 760E
(11) Model 1702E
(12) Model 770E

(13) Model FLA230
(14) Model 1703E
(15) Model 16200LM
(16) Model MDL100LM
(17) Model EQL01
Model EQL02
(18) Model 9-13-1

Enkelvoudige afstandsbediening
3-kanaals afstandsbediening
Mini-afstandbediening met 3 functies
Mini-afstandbediening met 4 functies
2-kanaals draadloze drukknop
Sleutelloos bedieningssysteme
Multifunctioneel bedieningspaneel
Verlichte deurbedieningsknop
Wandbedieningselement met bewegings detector
Sleutelschakelaar buiten
Ontkoppelingsslot
Het Beveiligingssystem "Protector SystemTM"
Knipperlicht
Deuram – The Chamberlain Arm™
Deur-in-deurschakelaar
Mechanisch deurslot
Snelontkoppeling deurkruk 2,5m
Snelontkoppeling deurkruk 4,0m
Deurverstevigingssteun

BEDRADINGSINSTRUCTIES VOOR ACCESSORIES

Sleutelschakelaar -aar openercontacten: rood-1 en wit-2

Protector SystemTM -aar openercontacten: wit-3 en grijs-4

Bedieningspaneel -aar openercontacten: rood-1 en wit-2

33

RESERVEONDERDELEN

HET ONDERHOUD VAN DE OPENER

Als de opener goed geinstalleer is, zal hij uitstekend werkken met een minimum aan onderhoud. De opener hoeft nicht extra gesmeerd te worden.

Het afstellen van de kracht en de eindstanden: Deze要去enijdens de installmentie van de opener goed afgesteld en gecontroleerd worden.

Weersomstandigheden können lichte veranderingen in de werkking van de deur teweegbrengen waardoor bjstelling nodig is, vooral in het eersteJAar dat de opener in gebruik is.

Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 12. Volg deze instructies zorgvuldig op en herhaal de verilgheidtest na elke bijstelling.

Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen konnen te allen tjnde aangeschäft worden voor de andere auto's die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger moet geprogrammeerd worden om met elke nieuwe afstandbediening te werken. Nieuwe afstandsbedieningen要去en in de opener worden geprogrammeerd.

Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5aar lang energie te produceren. Wanner het zendbereik kleiner worden, dient u de batterij te verrangen.

Zo verwangt u de batterij: Om de batterijen te verrangen, gebrukt u de klepbeugel of het blad van een schroevendraier om de kast zoals getoond. Leg in de batterijen met de pluspoolaar boven. Om de dekse terug te zetten, klikt u deze aan beiden kanten vast. Gooi de oude batterij Niet met het huisvuil weg. Breng gebruike batterijenaar een speciaal inzamelingspunt.

CONTROLE VAN DE DEUROPENER

Maandelijks onderhoud:

• Herhaal de veiligheidstest. Corrigeerzonodigdeafstellingen.

• Bedien de deur met de hand. Als hij Niet goed uitgebalanceerd is of klemt,That er dan een garagedeurspecialist aan kijken.

• Controller of de deur volledig opent en sluit. Corrigeer zonodig de afstelingen van de kracht en/of eindstanden.

Jaarliks onderhoud:

• Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur nicht invetten. De deur hoeft nicht extra gesmeerd te worden.
  SMEER DE TROLLEY EN DE RAIL IN.

DE BEDIENING VAN UW OPENER

Uw opener kan met elk van onderstaande apparaten bediend worden:

• De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging kommt.
• De sleutelschakelaar buiten of het sleutelloos bedieningssystem (als u een van deze accessoires heeft geinstalleerd).
• De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging kommt.

Het met de hand openen van de deur:

De deur moet zo möglichk helemaal gesloten zich. Door slappe of gebroken veren zou de deur te snel kunnen sluiten, hetgeen materièle schade of ernstig lichamelijk letsel tot gevolg kan hebben.

De deur kan met de hand geopend worden door de ontkoppelingshandgreep omlaag enaar achteren (aar de opener) te trekken.Trek de handgreeprecht naar beneden om de slede weer vast te koppelen.

Gebruik de nooodontkoppelingshandgreep nooit om de deur open of zich te trekken.

Wanneer de opener ingeschakeld worden door de afstandsbediening of de verlichte deurbedieningsknop:

1. Als de deur open is, gaat hij dicht. Als de deur gesloten is, gaat hij open.
2. Wanner de deur sluit, za de deur stoppen.
3. Een opengaande deur stopt (om een doorgang open te lately voor huisdieren of om frisse lucht binnen te lately).
4. Wanner de deur gestopt is in een gedeeltelijk geopende of gesloten stand, za de richting ervan omgekeerd worden.
5. Wanner er zich een obstakel in de baan van de deur bevindt, zal de deur omkeren.
6. Wanner er zich een obstakel in de baan van de deur bevindtijdens het openen, za de deur omkeren en stoppen.
7. Het optionele Beveiligingsystem merkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur waar opengaat en verhindert dat een opengaande deur sluit. Dit apparaat worden TEN ZEERSTE AANBEVOLEN voor huisiegenaren met keine kinderen.

Laat de opener als deze 5 keer acheter elkaar gewerkt heeft 15 minuuten afkoelen.

Hetlicht van de openerogaat aan:1.als de stroomaar de opener ingeschakeld wordt;2.als de stroom onderbroken wordt;3.als de opener in werking gesteld wordt.

Na 2-1/2 minuut gaat hetlicht automatisch uit. De sterkte van de lamp mag maximaal 24V/21W bedragen.

PROBLEM OPLOSSEN

1. Opener werkt nicht, noch met de verlichte bedieningsknop, noch met de afstandsbediening:

2. Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. Als hij Niet aangaat, controlleren dan de zekeringskast of de stroomonderbreker. (BijIRMige stopcontacten worden de stroomtoevoer door een muurschakelaar geregeld.)

3. Heeft u alle deursloten buiten werkung gesteld? Bekijk de waarschuwingen met betrekking tot de installmentaanwijzingen op pagina 1 opnieuw.
4. Heeft er zich ij's of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroen. Verwijder eventuale belemmeringen.

5. De veer van de garagedeur kan gebroken zijn. Laat deze verrangen door een vakman.

6. Opener werkt op de afstandsbediening maar nicht op de verlichte bedieningsknop:

7. Is de bedieningsknop op de muur verlicht? Zo Niet, maak de beldraad los van de contacten op de opener. Maak kortsluitingussen de rode en witte contacten door bevde contacten tegelijkertijd met een stukje draad aan te raken. Als de opener werkct, controller dan of er een bedradingsfout is gemaakt bij de verlichte bedieningsknop of een kortsluiting bij de krammetjes.

8. Is de bedrading goed aangesloten? Zie pagina 9.

9. Deur werkkt op de verlichte bedieningsknop maar Niet op de afstandsbediening:

10. Probeer een neue batterij.

11. Wonneer u over twee of meer afstandsbedieningen beschikt en er werkter slechts een, neem dan de stappen 22 en 24, Programmeer uw opener en afstandsbediening en Sleutelloze toegang programmeren opnieuw door.

12. Knippert de urbedieningsknop? De vergrendelingsstand van de opener is ingeschakeld. Wanner u beschikt over een multifunctionele deurbediening, houdt u de vergrendelingsknop 2 seconden ingedrukt. De deurbedieningsknop stocht met knipperen.

13. Astandsbediening heeft maar een kort bereik:

14. Is de batterij geinstalleerd?

15. Bewaar de afstandsbediening op een andereplaats in de auto.

16. Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden.

17. De deur keert+zonder aanwijsbare reden om en het lichtje op de opener knippert nicht:

18. Wordt de deur ergens door belemmerd? Trek aan de nooodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij.

19. Verwijder eventuele sneeuw of ijs van de garagevloer onder de deur.
20. Herhaal dan Instellen van de grenswaarden en De kracht instellen, instellingsstappen 26 en 27.

Herhaal na het bijstellen de veiligheidstest.

1. De deur gaat zonder duidelijkre reden omhoog en het lampje van de bedieningsknop van de deur knippert 5 seconden na het omhoog gaan:

Controleer het Beveiligingsystem (als u deze accessoire geinstalleerd heeft). Als hetlicht knippert, corrigeer dan de uittlijning.

1. De opener maakt een storend lawaai dat in de woning te horen is:

Als het geluid van de opener een probleem veroorzaakt doordat deze zich vlakbij de woning bevindt,kest u een Trillingisolatieset 41A3263 installeren. Deze set is special ontworpen om het "klankbord effect" teverhelpen en is eenvoudig te installeren.

1. De garagedeur gaat vanzelf open en dicht:

Controleer of de knop op de afstandsbediening Niet in ingedrukte stand klem zit.

1. De deur stopt maar要去iet helemaal dicht:

Herhaal De grenswaarden instellen, instellingsstap 26.

Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassing van de deurarmlengte, de sluitkracht of de omlaag-grenspaarde.

1. De deur.gaatopenmaar Nietdicht:

2. Controller het Beveiligingssystem (als u deze accessoire geinstalleerd heeft). Als hetlicht knippert,要去 de uitlijing gecorrigeerd worden.

3. Wanneer de openerlamp Niet knippert en het is een neue installment, herhaal dan de stappen 26 en 27 (De grenswaarden instellen en De

kracht instellen).

Herhaal na het bijstellen de veiligheidstest.

1. Hetlicht van de opener gaat Niet aan:

Vervang de lamp (maximaal 24V/21 Watt). Vervang doorgebrande lampen met lampen die geschikt zijn voor ruw gebruik.

1. De opener forceert:

Het kan zijn dat de deuruit balans is of dat de veren gebroeken zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur要去 elk willekeurig punt van de slag+kunnen blijven staan, verwij hijuitsluitend door zich veren veren in evenwicht worden gehouden. Is dit Niet het geval,That de deur dan bijstellen door een garagedeurspecialist.

1. De motor van de opener bromt even en doet dan nietsmeer:

2. De veren van de garagedeur zijn gebroeken. ZIE HIERBOVEN.

3. Als het probleem zich de eerste keer dat u de opener in werkung stelt voordoet, zit de deur op slot. Stel het deurslot buiten werkung.
   Herhaal na het bijstellen de veiligheidstest.

4. Opener werkt nicht wegens stroomstoring:

5. Trek de nooodontkoppelingshandgreep omlaag enaar achteren om de slede los te koppelen. De deur kan nu met de hand geopend en gesloten worden. Als de stroom wee ingeschakeld is, trekt u de ontkoppelingshangreeprecht omlaag. De volgende keer dat de opener in werkung gesteld worden, wordt de slede weer vastgekoppeld.

6. Met het Ontkoppelingssslot kutu de slede van buiten de garage loskoppelen in geval van stroomstoring.

7. De grenswaarden handmatig instellen

8. Houd de zwarte knop ingedrukt tot de gele indicatorlamp langzaam begint te knipperen en LAST de knop dan los.

9. Houd de zwarte knop ingedrukt tot de deur de gewenste OMHOOG-stand (geopend) heeft bereikt. Stel de stand de deur in met behulp van de zwarte en oranje knop. Met de zwarte knop beweegt de deur OMHOOG (geopend), met de oranje knop beweegt de deur OMLAAG (gesloten).

Controller of de deur hoog genoeg opent voor uw auto.
3. Druk op de afstandsbediening of op de deurbediening. Hiermee worden de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddelijk op de orangje of op de zwarte knop. De deur stocht.

Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de Zwarte en oranje knop. Controller of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag Niet maar boven buigen en de ketting/riem mogen Niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee worden de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur.

OPMERKING: Wonneer noch de zwarte, noch de oranje knop worden ingedrukt voordat de deur de vloer bereikt, zal de garagedeuropeaner proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhoog-grenswaarde. Wonneer de werklamp Niet 10 keer knippert, zich de grenswaarden ingesteld en hoeft dit nicht handmatig te gebeuren; de OMLAAG-grenswaarde worden ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te+kunnen voltooien. Zie het gedeelte 27, De kracht instellen.

1. Open en sluit de leur twee tot drie keer met de afstandsbediening of de deurbediening.

2. Wonneer de deur Niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer.

3. Wanner de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersystem testen.

TECHNISCHE GEGEVENS

Ingangsspanning......	230-240 VAC, 50Hz
Max. trekkracht......	600N (LM600A), 800N (LM800A), 1000N (LM1000A)
Normaal koppel......	6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A)
Watt......	130W (LM600A), 165W (LM800A), 190W (LM1000A)
Standby-voeding ....	5,5W (LM600A), 6,0W (LM800A), 6,5W (LM1000A)
Motor
Type ............	Gelijkstroomtandwielmotor met perma-nente smering.
Geluidsniveau ....	57dB
Aandrijfmechanisme
Aandrijving ............	Ketting/riem met tweedelige trolley op een stalen rail.
Slaglengte ............	Afstelhaar tot 2,3m
Loopsnelheid ............	127-178mm per seconde
Lamp ............	gaat aan als de deur in beweging komt, gaatuit 2-1/2 min. na stilstand.
Koppeling aan deur.	Verstelbare deurarm. Loskoppeling sleede.m.v. trekkoord.
Veiligheidsvoorzieningen
Personen ............	Toetsdruk en automatische stop bij omlaagbeweging. Toetsdruk en automatische stop bij omkeerfunctie.
Elektronisch ............	Automatische krachtinstelling
Elektrisch ............	Transformer met overbelastings-beveiliging en laagsspannings-bedrading met drukknop.
Begrenzingsinrichting	Optische RPM/Passpoint-detector.
Afstelling eindstanden	Elektronisch, semi-automatisch en vola-tomatisch.
Startcircuit ............	Laagspanningscircuit met drukknop.
Afmetingen
Totale lenghte ............	3,2m
Benodigde bovenruimte	30mm
Hangend gewicht ....	14,5 kg
Ontvanger
Geheugenregisters..	16 (LM600A), 32 (LM800A) & 64 (LM1000A)
Bedieningsfrequentie	433,92MHz
N.B.: .Chamberlain adviseert met nadruk dat het beveiligingsystem op alle garagedeuropeners要去 worden geinstalleerd.

GARANTIEVOORWAARDEN DEUROPENER

Ten aanzien van de oorspronkelijke koper garandeert Chamberlain GmbH dit produit gedurende eenperiode van 24maanden (2aar) vanaf de datum van aankoop谈起en materiaal- en/of fabricagefouten. De motor wordt voor eenperiode van: LM1000A,60 volledige maanden (5aar);LM800A,48 volledige maanden (4aar); LM600A,36 volledige maanden (3aar) na datum van aankoop gegardeert vrij te zichen van materiaal- en/of constructiefouten. De oorspronkelijke koper is verplicht het produit op het moment van in ontvangstname op zichtbare defecten te onderzoekeken.

Voorwaarden: Deze garantie is voor de koper het enig möglichke verhaal voor een actie in rechte wegens eventuele schade met betrekking tot of voortvloeijende uit een defect onderdeel en/of produit. De garantie is strikt beperkt tot reparatie of verwangting van de als defect erkende onderdelen van dit produit.

Deze garantie is nicht van toepassing: op schade die nicht veroorzaakt is door een defectaar door onredelijk gebruik (hieronder vallen:gebruik dat Niet volledig overeenstemt met Chamberlain's installment-, bedienings- en onderhoudsinstructies; het Niet uitvoeren van de nodige onderhoudswerkzamheden en bijstellingen, evenns aan de Produkten aangebrachte aanpassingen of veranderingen); op arbeidsloon voor het demonteren of opnieuw installereren van een gerepareerd of verrangen apparaat of andere batterijen.

Een produit waarvanijdens de garantieperiode worden vastgesteld dat het materiaal- en/of fabricagefouten vertoont, worden (naar keuze van Chamberlain) gerepareerd of verrangen, zonder kosten voor de eigenaar voor reparatie en/of verranging van onderdelen en/of het apparaat. Defecte onderdelen worden (aar keuze van Chamberlain) gerepareerd of verrangen door neue of in de fabriek vermieuwde onderdelen.

Als het produitijdens de garantieperiode defect lijkt te+zijn, neem dan contact op met de zaak waar u het apparaat oorspronkelijk gekocht heeft.
Deze garantie is Niet van invloed op de wettelijk rechten van de koper onder de van toepassing zijnde, geldende nationale wetgeving, evenmin als op de uit het contract van koop en verkoop voortvloeieende rechten van de koper ten opzichte van de wederverkoper. Bij ontbreken van toepasselijkke nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitsluitende rechtsminder; noch Chamberlain, nochhaar filialen of distributeurs zijn aansprakelijk voor enige secundaire of indirect volgende schade betreffende uitrdukkelijke of geimpliceerde garanties met betrekking tot dit produit Geen enkele vertegenwoordiger of andere person is gemachtigd om de aansprakelijkheid van Chamberlain in verband met de verkoop van dit produit te wijzigoen of uit te breiden.

Verklaring van overeenstemming

De ondergetekende verklaart hierbij dat de gespecifieerde apparatuur en alle accessoires voldoen aan de vermelde richtlijnen en normen.

Model: LM600A, LM800A, LM1000A

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95 (2004)

Inbouwverklaring

Een elektrische garagedeuropener, in combinatie met een garagedeur,要去 worden geinstalleerd en onderhoden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en Machinerichtlijn 89/392/EEG te voldoen.

B. P. Kelkhoff
