MANUALE UTENTE LM800A CHAMBERLAIN

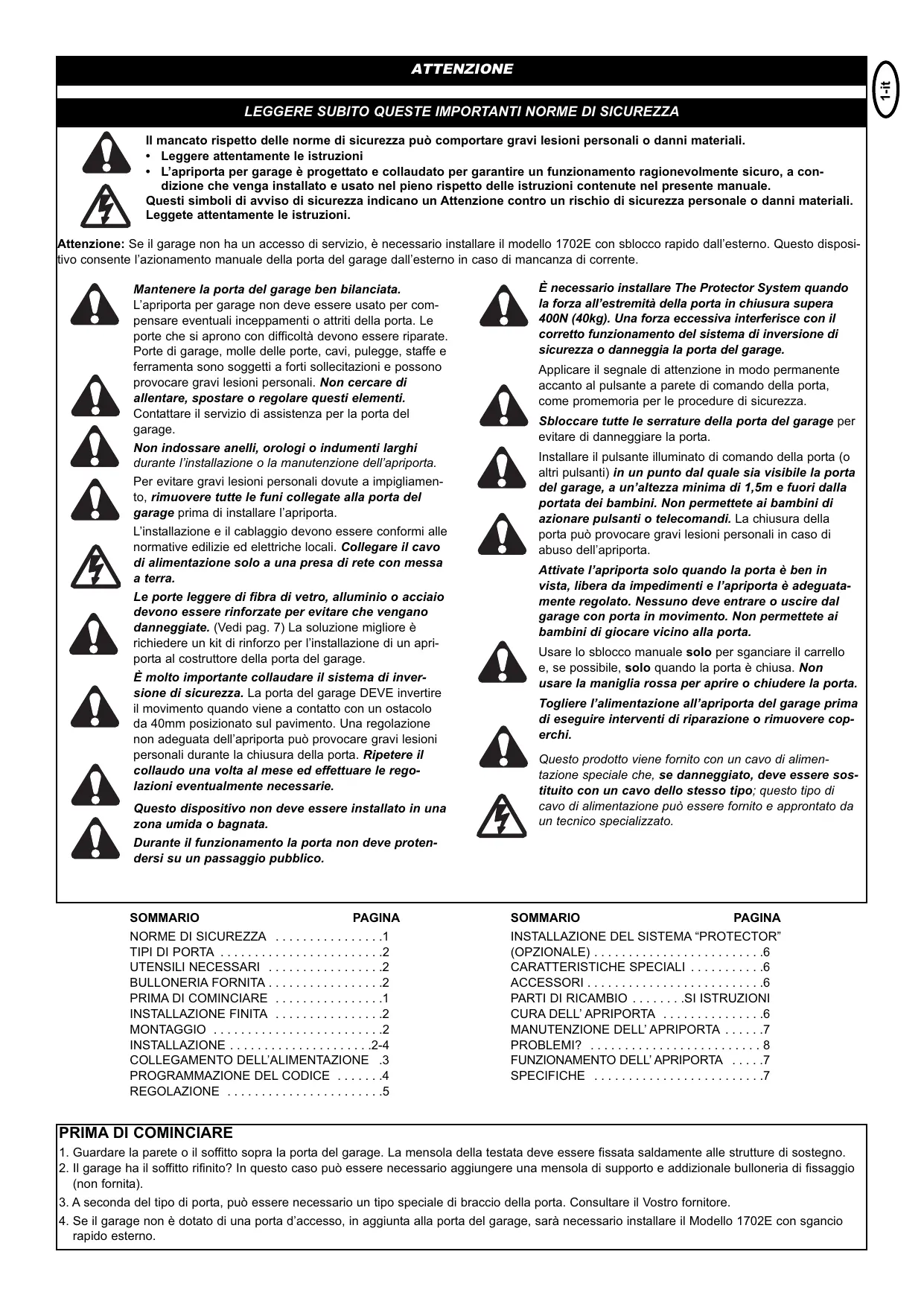

Il mancato rispetto delle norme di sicurezza più comportare gravi leSIONi personali o danni materiali.

• Leggere attentamente le istruzioni
  L'apriorta per garag e progettato e collaudato per garantire un funzionamento ragionevolmente sicuro, a condizione che venga installato e usato nel pieno rispetto delle istruzioni contenate nel presente manuale.

Questi symboli di avviso di sicurezza indicano un Attenzione contro un rischio di sicurezza personale o danni materiali. Leggete attendamente le istruzioni.

Attenzione: Se il garag non ha un accesso di servizio, è necessario installare il modello 1702E con sblocco rapido dall'esterno. Questo dispositivo consente l'azionamento manuale della porta del garage dall'esterno in caso di mancanza di corrente.

Mantenere la porta del garage ben bilanziata.

L'apriorta per garage non deve essere usato per compensare eventuali inceppamenti o attriti della porta. Le porte che si aprono con dificoltà devono essere riparate. Porte di garage, molle delle porte, cavi, pulegge, staffe e ferramenta sono soggetti a forti sollecitazioni e possono provocare gravi lesioni personali. Non cercare di allentare, spostare o regolare quosti elementi. Contattare il servizio di assistenza per la porta del garage.

Non indossare anelli, orologi o indumenti larghi durante l'installazione o la manutenzione dell'apriorta.

Per evitare gravi lesions personali dovute a impigliamento, rimuovere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installazione e il cabaggio devono essere conformi alle normative edilizione ed elettriche locali. Collegare il cavo di alimentazione solo a una presa di rete con messa a terra.

Le porte leggere di fibra di vetro, alluminio o acciaio devono essere rinforzate per evitare che vengano danneggiate. (Vedi pag. 7) La soluzione migliorhe è richiedere un kit di rinforzo per l'installazione di un apri-porta al costruttore della porta del garage.

È molto importante collaudare ilsystemadi inversionione di sicurezza. La porta del garage DEVE invertire il movimento quando viene a contatto con un ostacolo da 40mm posizionato sul pavimento. Una regolazione non adeguata dell'apriorta cui provocare gravi lesioni personali durante la chiusura della porta. Ripetere il collaudo una volta al mese ed effettuare le regolazioni eventually necessarie.

Questo dispositivo non deve essere installato in una zona umida o bagnata.

Durante il funzionamento la porta non deve protendersi su un passaggio pubblico.

necessario installare The Protector System quando la forza all'estremità della porta in chiusura supera 400N (40kg). Una forza eccessiva interferisce con il corretto funzionamento delsystema di inversionione di sicurezza o danneggia la porta del garage.

Applicare il segnale di attenzione in modo permanente accanto al pulsante a parete di commando della porta, come promemoria per le procedure di sicurezza.

Sbloccare tutte le serrature della porta del garage per evitare di danneggiare la porta.

Installare il pulsante illuminato di lavoro della porta (o altri pulsanti) in un punto dal quale sia visible la porta del garage, a un'altezza minima di 1,5m e fuori alla portata dei bambini. Non permette ai bambini di azionare pulsanti o telecomandi. La chiusura della porta può provocare gravi lesioni personali in caso di abuso dell'apriorta.

Attivate l'apriorta solo quando la porta è ben in vista, libera da impedimenti e l'apriorta è adeguamente regolato. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permette ai bambini di giocare vicino alla porta.

Usare lo sblocco manuale solo per sganciare il carrello e, se possibile, solo quando la porta è chiusa. Non usare la maniglia rossa per après o chiudere la porta.

Togliere l'alimentazione all'apriorta del garage prima di eseguire interventi di riparazione o rimuovere coperchi.

Questo prodotto viene fornito con un cavo di alimentazione speciale che, se danneggiato, deve essere sostituito con un cavo dello stesso tipo; quello tipo di cavo di alimentazione può essere fornito e approntato da un technician specializzato.

SOMMARIO

PAGINA

NORME DI SICUREZZA

TIPI DI PORTA

UTENSILI NECESSARI

BULLONERIA FORNITA

PRIMA DI COMINIARE

INSTALLAZIONE FINITA

MONTAGGIO

INSTALLAZIONE .

COLLEGAMENTO DELL

PROGRAMMAZZIONE DB

REGOLAZIONE

SOMMARIO

PAGINA

INSTALLAZIONE DEL SISTEMA "PROTECTOR" (OPZIONALE) .6

CARATTERISTICHE SPECIALI .6

ACCESSORI 6

PARTI DI RICAMBIO .SI ISTRUZIONI

CURA DELL'APRIPORTA .6

1. Guardare la parete o il soffitto sopra la porta del garage. La mensola della testata deve essere fissata saldamente alle strutture di sostegno.
2. Il garage ha il soffitto rifinito? In quello caso cui quod essere necessario aggungere una mensola di supporto e addizionale bulloneria di fissaggio (non fornita).
3. A seconda del tipo di porta, poue essere necessario un tipo speciale di braccio della porta.Consultare il Vostro fornitore.
4. Se il garage non è dotato di una porta d'accesso, in aggiunta alla porta del garage, sare necessario installare il Modelo 1702E con sgancio rapido esterno.

1 TIPI DI PORTA

A. Porta intera con solo binario orizzontale.
B. Porta intera con binario verticale e orizzontale - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (29 (9)). Consultare il Vostro fornitore.
C. Porta asezioni con binario curvo - si 20B - collegare il braccio. Si richiede The Protector SystemTM (29 (9)) per porte nelle 2,5 m di altezza.
D. Porta con tettuccio - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (29 (9)). Consultate il Vostro fornitore.
E. The Chamberlain Arm.per porte di tipo B e D.

2 UTENSILI NECCESSARI

3 BULLONERIA FORNITA

(1) Vite a testa esagonale
(2) Vite carrello 8mm
(3) Viti per legno
(4) Perno a testa pianaa
(5) Maniglia
(6) Tassello a espansione
(7) Tassello per cemento
(8) Rondella
(9) Bullone esagonale
(10) Collare

4 INSTALLAZIONE FINITA

Procedendo con l'operazione di montaggio più essere utile seguendo quello manuale far riferimento alle illustrazioni di una INSTALLazione finita.

(1) Manicotto di testa
(2) Staffa puleggia folle
(3) carrelo
(4) rotaia
(5) catena/cinghia
(6) mensola per appendere
(7) cavo di alimentazione
(8) apriorta
(9) lenti della luce

(11) Vite a testa esagonale
(12) Bullone
(13) Vite maschiente metrica
(14) Vite esagonale
(15) Vite di arresto
(16) Bullone esagonale
(17) Vite esagonale

(10) fune e maniglia per lo sgancio manuale

(11) braccio curvo della porta
(12) braccio diritto della porta
(13) Staffa e piatra porta
(14) mensola della testata
(15) leva di sgancio del carrello

MONTAGGIO

IMPORTANTE: se la porta è a tettuccio, quando si monti la rotaia si devono seguire le istruzioni allegate all'accessorio (The Chamberlain Arm™) che si trovano allegate al Manuale di istruzioni.

5 MONTAGGIO DELLA GUIDA

Lubricare i bordi interni degli spezzoni di guida con il grasso (1). Appoggiare gli spezzoni di guida (2) su una superficie piana per il montaggio. I quattro spezzoni della guida sono intercambiabili fra loro. Infilare il manicotto della guida (3) sullo spezone. Assemblare la guida infrilando il manicotto sullo spezone adiacente. Picchiettare la guida assemblata (4) su un pezzo di legno (5) per livellare gli spezzoni. Ripetere con gli altri spezzoni della guida.

6 INSTALLAZIONE DELLA CATENA/CINGHIA

Estrarre la catena/cinghia alla confezione e stenderla sul pavimento alla sua attorcigliarla.

A. Catena: Inserire i perni della maglia di giunzione (3) atraverso la maglia della catena (4) e il foro del carrello (5). Applicare il cappuccio (2) sui perni. Infilare la molla a clip (1) sul cappuccio e sulle tacche dei perni, bloccando saldamente entrambi i perni nella loro posizione.
B. Cinghia: Agganciare il connettore del carrello (6) nella fessura (7) sul carrello (8).

INSERIMENTO DEL CARRELLO E DILLA STAFFA DELLA PULEGGIA FOLLE NELLA GUIDA

Infilare la staffa della puleggia (1) e il carrello interno (2) nelle'estremità posteriori (lato apriorta) della guida assemblata (3), assicurandosi di insereire la staffa della puleggia come migliorato nella figura con la freccia (4) rivolta verso la parte frontale (lato testata) della guida (5). Spingere la staffa verso l'estremità anteriore (testata) della guida (5). Inserire la vite del carrello (6) nella staffa del manicotto della testata (7). Avvitare la ghiera (8) e la rondella piana (9) sulla vite del carrello perché stringere. Inserire la vite (6) del manicotto della testa (7) nell'apposto scasso nella staffa della puleggia del carrello (1). Far scorrere il manicotto di testa (7) verso l'estremità frontale (lato testata) della guida (4).

8 FISSAGGIO DEL CARRELLO ALLA GUIDA

Infilare il carrello esterno (1) nell'estremità posteriori (lato apriorta) della guida assemblata (e), assicurandosi che l'estremità con il braccio di rilascio del carrello (3) sia rivolta verso l'operatore. Far scorrere il carrello esterno lungo la guida finché si incastra con il carrello interno.

9 FISSAGGIO DELLA GUIDA ALL'APRIPORTA E INSTALLAZIONE DELLA CATENA/CINGHIA

Spostando la catena (4) e la cinghia (5),,infilare la guida (1) sullo spessore (2) finché si blocca in posizione. Prendere la catena/cinghia e avvolgerla sulla ruota dentata (3), assicurandosi che la catena/cinghiasa ben ingranata con i denti della ruota.

10 APPLICATION DEL COPERCHIO DEL ROCCHETTO

Posizione il coperchio del rocchetto (1) sull'apriorta (2) e fissarlo con le viti (3).

11 MONTAGGIO DEL MANICOTTO Della TESTATA

Stringere il dato sulla vite del carrello con le dita. Infilare la punta (1) di un cacciavite in una delle fessure della ghiera (2) e e bloccarla saldamente contro il manicotto della testata. Con una chiave inglese (3), afferrare l'estremità quadra del dato (4) e ruotare di circa 1/4 di giro in senso orario finché il dato (2) non viene aicontatto con il manicotto della testata (5). In quello modo la molla è regolata per una tensione ottimale della catena. La catena potrebbe cadere dal rocchetto se è troppo allentata. Se la catenacade, stringere nuovamente il dato a molla ruotandolo di 1/2 giro in senso orario.

NON tendereecessivamente la catena/cinghia.

INSTALLAZIONE

Portare occhiali di protezione quando si eseguono lavori verso l'alto, per evitare di farsi maleagli occhi.

Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata.

Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installazione di quello prodotto dovrá essere fattà in conformità con ZH1/494, VDE 0700 Parte 238 e VDE 0700 Parte 1.

Si raccomanda che, dove lo spazio lo permetta, l'apriorta sua installato a 2,1m o più dal pavimento.

12 POSIZIONARE LA MENSOLA DELLA TESTATA

La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Reinforzare la parete o il soffitto con un'asse di 40mm se necessario, altrimenti ci potanno essere problemi con il funzionamento delsystema di sicurezza d'inversione del movimento.

La mensola della testata può essere fissata tanto alla parete (1) quando al soffitto (3).Seguire le istruzioni che sono più adatte ai particolari requisiti del caso.

Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare esta linea fino alla parete della testata sopra la porta.

Apriré la porta fino al punto di fine corsa. Tracciare una linea orizzontale (4) sulla parete di testa, 5cm al di sopra del punto massimo, per lasciare spazio sufficiente al movimento del bordo superiore della porta.

13 INSTALLAZIONE DELLA MENSOLA DELLA TESTATA

NOTA: Fare riferimento alle mezzerie, verticale e orizzontale, tracciate al punto 12 per il corretto posizionamento della staffa di testa.

A. Montaggio a parete: Centrare la staffa di testa (1) sulla mezzeria verticale (2) con il bordo inferiore della staffa di testa sulla mezzeria orizzontale (4) (con la freccia rivolta verso il soffitto). Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su pareti di cemento, usare i tasselli a espansione per cemento forniti in dotazione.
B. Montaggio a soffitto: Prolungare la mezzeria verticale (2) sul soffitto. Centrare la staffa di testa (1) sulla mezzeria verticale a non più di 150mm dalla parete. Verificare che la freccia sia rivolta verso la parete. Contrassegnare tutti i fori della staffa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su soffitti in cemento, usare i tasselli a espansione per cemento (6) forniti in dotazione.

14 FISSARE LA ROTAIA ALLA MENSOLA DELLA TESTATA

Collocare l'apriorta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura.

Sollevare la guida finché i fori nel manicotto di testa risultano allineati con i fori nella staffa di testa. Assemblare con il perno a testa pianà (1). Inserire il collare (2) per fissare.

NOTA: Perché la rotaia possa liberare le molle della porta asezioni cui essere necessario sollevare l'apriorta e metterlo su un supporto temporaneo. L'apriorta deve essere fissato a un supporto o tenuto saldamente al suoosto da un'altra persona.

NOTA: Per stabilire la distance ideale fra la porta e la rotaie è utile usare un'asse di 25mm (1) (non è nécessaria quando l'altezza libera sua insufficiente).

Sollevare l'apriorta e collocarlo su una Scala a libero. Apire la porta del garage. Mettere un'asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Appoggiare la rotaia sul'asse.

Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare lesezioni interne/esterne. Il carrello più rimanere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello.

16 COME APPENDERE L'APRIPORTA

L'apriorta deve essere fissato saldamente a una struttura di sostegno del garage.

Tre installazioni tipo sono illustrate. Il vostro caso potrè essere diverso. Le mensole per appendere (1) devono essere a angolo (figura A) per offrir un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (4) a una struttura di sostegno prima di installare l'apriorta. Per montaggio su calcestruzzo (figura C), usare gli anticoraggi per calcestruzzo forniti.

Su ciascun lato dell'apriorta misurare la distanza dall'apriorta alla struttura di sostegno (o sul soffitto).

Tagliare tutte e due i pezzi della mensola per appendere alla distance desiderata. Appiattire una estremità di ciascuna mensola e piegarla o torcerla in modo da adattarlaagli angoli di fissaggio.Non piegare dove ci sono i fori della mensola.Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto). Fissare le staffe ai supporti con viti per legno (2).

Sollevare l'apriorta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dato (3). Accertarsi che la rotaia sia centrata sulla porta. TOGLIERE l'asse di 25mm. Azionare la porta manualmente. Se la porta urta la rotaia, alzare la mensola della testata. Con il grasso, lubricare la superficie inferiore della guida (5).

17 FISSAGGIO DELLA FUNE E DELLA MANIGLIA PER LO SBLOCCO D'EMERGENZA

Far passare una estremità della fune (1) atraverso il foro sulla maniglia rossa, in modo che la scritta "ATTENZIONE" sua leggibile, come illustrato (3). Fissare con un dato (2) dall'alto versus il basso. Il dato deve essere a almeno 25mm dall'estremità della fune per evitare che si possa sciogliere.

Far passare l'altra estremità della fune atraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un nodo dall'alto verso il basso.

NOTA: Se fosse necessario tagliare la fune, sigillare a caldo l'estremità della fune, che è stata tagliata, con un fiammifero o con un accendino per evitare che si sfilacci.

PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L'APRIPORTA FINCHE' LE ISTRUZIONI NON DICANO DI FARLO.

Collegare l'apriorta solo a una presa di corrente che sia controllata da un interrottore bipolare.

18 INSTALLAZIONE DELLA LUCE E DELLE LENTI

Installare in agli portalampada (1) una lampadina (lampadine non incluse) che sia al massimo di 40 watt (230V, E27). Incernierare la parte inferiore dell'obiettivo (2) sul coperchio, partendo da sinistra delle barre della cerniera (3) come indicate. Chiudere l'obiettivo stringendo leggermente gli angoli superiors ed inserendo le linguette (4) nelle scanalature del coperchio (5). Per sostituire la lampadina, stringere gli angoli superiors dell'obiettivo, per sbloccare le linguette. L'obiettivo si après, ma rimane incerniero alla parte inferiore. La luce si accenderà e restera accesa per 2 minuti e 1/2 quando è collegata la corrente. Dopo 2 minuti e 1/2 si spegnerà.

19 FISSAGGIO DELLA STAFFA DELLA PORTA

Quando si tratti di una porta a tettuccio è necessario un corredo per la conversione del braccio della porta.Seguire le istruzioni per l'installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molta cura. Fare attenzione a non mettere le dita dove ci siano parti in movimento. NOTE: Per le porte di garage leggere sono necessari rinforzi orizzontali e verticali.

Procedimento per l'installazione di porte asezioni o intere:

La staffa della porta (1) è provvista di fori di fissaggio sul lato destdo e sinistro..Se l'installazione richiede fori di fissaggio sopra e sotto, usare la staffa della porta e la piastra della staffa (2) come migliorato in figura.

1. Centrare la staffa della porta (con oswana la sua piatra, secondo necessità) in cima alla faccia interna della porta, come migliorato in figura. Contrassegnare i fori.

A. Porta monoblocco o sezionale con un binario: montare la staffa in alto sul dato interno della porta.
B. Porta sezione con due binari orizzontali: montare la staffa a 150 - 250 mm dal bordo superiore della porta.

2. A. Porte di legno

Praticare fori da 8 mm e fissare la staffa della porta con dato, rondella e vite del carrello (3).
B. Porte di lamiera
Fissare con viti per legno (4).
C. Porte intere optionali
Fissare con viti per legno (4).

20 MONTAGGIO DEL BRACCIO DELLA PORTA

A. INSTALLAZIONE SU PORTA INTERA:

Con la ferramenta (3, 4 e 5) fissare fra loro le sezioni, diritta (1) e curva (2) del braccio, ottenendo la massima lunghezza possibile (sovrapporre 2 o 3 fori). Con la porta chiusa, collegare la sezione diritta del braccio (1) alla staffa della porta con il perno a testa pianà (6). Fissare con il collare (7). Scollegare il carrello interno ed esterno. Far scorrere il carrello esterno versuso l'apriorta e collegare il braccio curvo (2) al foro nel carrello (8) usando il perno a testa pianà (6). Potrebbe essere necessario sollevare leggermente la porta per effettuire il collegamento. Fissare con il collare (7).

NOTA: Quando si imposta il limite superiore, la porta non deve essere inclinata all'indietro quando è completamente aperta. Una leggera inclinazione all'indietro (9) causa inutili scossoni e attriti, quando la porta viene aperta o chiusa alla posizione di aperture completa.

B. INSTALLAZIONE SU PORTA SEZIONALE

Collegare come da Figura B, quindi passare al punto 21.

21 INSTALLAZIONE DEL COMANDO DELLA PORTA

Posizione il lavoro della porta in un punto dal quale sia visibile la porta del garage, lontano alla porta e dai loro componenti, e fuori alla portata dei bambini. Montare il lavoro ad almeno 1,5m di altezza dal pavimento.

La porta del garage in movimento rischia di provocare gravi lesionsi personali in caso di cattivo utilizzo dell'apriorta. Non permette ai bambini di usare il commando della porta o il telecomando.

Applicare il segnale di attenzione in modo permanente sulla parete accanto al comando della porta, come promemoria per le procedure di sicurezza.

Sul retro del lavoro della porta (2) sono disponibili 2 morsetti a vite (1). Spelare il cavo da campanello (4) per circa 6mm . Separare i conduttori quando basta per collegare il filo bianco/rosso al morsetto 1 RED e il filo bianco al morsetto 2 WHT.

Montare il dato della porta su una parete interna del garage con le viti per lamiera (3) fornite in dotazione. Praticare fori da 4mm e usare i tasselli a espansione nel caso di installatione su una parete a secco. Una posizione comoda è accanto alla porta di servizio e fuori alla portata dei bambini.

Far correre il filo da campanello lungo la parete e il soffitto fino all'apriporta. Usare le graffette isolate per fissare il filo. I morsetti a innesto rapido del ricevitore si trovano dietro la lente luminosa dell'apriporta. Collegare il cavo da campanello ai morsetti nel modo seguito: bianco/rosso col rosso e bianco col bianco (5).

Funzionamento del dispositorio di controllo della porta

Premere per aprire e chiudere la porta. Premere nuovamente per arrestare la porta durante la corsa.

22 PROGRAMMAZIONE DELL'APRIPORTA E DEL TELECOMANDO /RADIOCOMANDO A 2 FUNZIONI

Azionare l'apriorta sostanto quando la porta sia perfettamente visibile, priva di ostruzioni e regolata in modo appropriato. Nessun deve entrare o uscire dal garage quando la porta è in movimento. Non lasciar usare a bambini il pulsante/i pulsanti o il telecomando/i telecomandi. Non lasciar gliacare i bambini vicino alla porta.

L'apparecchio ricevente dell'apriorta del garage e l'apparecchio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriorta del garage deve essere programmato ad accettare il codice dei nuovi telecomandi.

Programmazione del ricevitore su codici aggiuntivi del telecomando:

Con il pulsante arancione "LEARN"

1. Premere er dilasciere il pulsante arancione "learn" sull'apriorta. La spia di apprendimento si accende con luce fissa per 30 secondi (1).
2. Entro 30 secondi, premere e tenere premuto il pulsante del telecomando che si desidera utilizzato per aprire la porta del garage (2).
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (3).

Con il dato multifunzione della porta:

1. Premere e tenere premuto il pulsante sul telecomando che si desidera utilizzato per aprire la porta del garage (4).
2. Tenendo premuto il pulsante del telecomando, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta (5).
3. Tenere premuti entrambi i pulsanti premendo contemporaneamente sulla barra del dato multifunzione della porta (tre pulsanti premuti simultaneamente) (6).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (7).

A Anything's in funzione premendo il pulsante del telecomando. Se il pulsante del telecomando viene rilasciato prima che la spia lampeggi, l'apriorta non memorizza il codice.

Azzeramento di tutti i codici del telecomando

UPer disattivare un telecomando, cancellare daprima tutti i codici: Premere e tenere premuto il pulsante arancione "learn" sull'apriorta finché la spia non si spegne (ca. 6 secondi). Tutti i codici vengono cancellati. Riprogrammazione dei telecomandi o dei selettori digitali.

Telecomando a 3 canali:

Se fornito in dotazione con l'apriorta per garage, il pulsante grande viene programmato in fabbrica per l'azionamento dell'apriorta. Gli altri pulsanti sui telecomandi o mini-telecomandi a 3 canali rolling code sono essere programmati per azionare quello o altri apriorta per garage rolling code.

(solo per telecomando multifunzione)

Il telecommando più essere programmato per azionare una porta usando tutti e tre i pulsanti: il pulsante sinistro après solo la porta, il pulsante centrale chiude solo la porta e il pulsante destro arresta il movimento della porta. Per impostare esta modalità di funzionamento:

1. Con la porta chiusa, premere e tenere premuto il pulsante sinistro del telecomando.

2. Premere e tenere premuto il pulsante Lock sul commando a parete.

3. Premere e tenere premuta la barra del commando della porta.
   Quando la luce dell'apriorta lampeggia, rilasciare tutti i pulsanti.
   Verificare premendo il pulsante sinistro (Apri) sul telecomando. La porta si dovrebbe aprire. Premere nuovamente con la porta aperta: non dovrebbe succedere nulla. Premere il pulsante centrale (Chiudi) e la porta si dovrebbe chiudere. Premere il terzo pulsante (Arresto) nelle la porta è in movimento: la porta dovrebbe arrestarsi immediatamente.

24 PROGRAMMAZIONE DEL SELETTORE DIGITALE

Attivare l'apriorta solo quando la porta è ben in vista, libera da impedimenti e adeguatamente regolata. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permettere ai bambini di azionare pulsanti o telecomandi. Non permittedere ai bambini di giocare vicino alla porta.

NOTA: Il nuovo selettore digitale deve essere programmatico per azionare l'apriorta del garage.

Programmazione del ricevitore su codici aggiuntivi del telecomando.

Con il pulsante arancione "LEARN":

1. Premere e rilasciare il pulsante arancione "learn" (1) sull'apriorta. La spia di appendimento si accende con luce fissa per 30 secondi.
2. Entro 30 secondi, digitare un codice di riconoscimento personale (PIN) a quattro cifre sul tastierino (2), quando premere e tenere premuto il pulsante ENTER.
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia (3). Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

NOTA: Questo metod richiede due persone se il selettore digitale è giornato all'esterno del garage.

Con il commande multifunzione della porta:

1. Digitare un codice di riconoscimento personale (PIN) a quattro cître sul tastierino, quando premere e tenere premuto il pulsante ENTER.
2. Tenendo premuto il pulsante ENTER, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta.
3. Tenere premuti i pulsanti ENTER e LIGHT premendo contemporaneamente sulla barra del dato multifunzione della porta (tre pulsanti premuti simultaneamente).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

25 USO DEL COMANDO DELL'PORTA A PARETE

COMANDO MULTIFUNZIONE DELLA PORTA

Premere la barra (1) per aprir e chiudere la porta. Premere nuovamente per arrestare la porta.

Funzione luce

Premere il pulsante della luce per accender e spegnere la luce dell'apriorta. Il pulsante non controlling le luce quando la porta è in movimento. Se si accende la luce e poi si azione l'apriorta, la luce resta accesa per 2-1/2 minuti. Premere nuovamente il pulsante per spegnere la luce. L'intervallo di 2-1/2 minuti può essere impostato a 1-1/2, 3-1/2 o 4-1/2 minuti nel modo seguente. Tenere premuto il pulsante di blocco finché la luce lampeggia (circa 10 secondi). Un singolo lampeggiamento indica che il timer è stato reimpostato su 1-1/2 minuti. Ripetere la procedura finché la luce lampeggia una seconda volta, impostando il timer su 2-1/2 minuti. Ripetere ancona per impostare l'intervallo su 3-1/2 minuti ecc., sono a un massimo di quattro lampeggiamenti corrispondenti a 4-1/2 minuti.

Funzione blocco

Serve a impedire l'azionamento della porta mediante telecomandi portatili. La porta pourrait comunique essere aperta e chiusa attaverso il lavoro della porta, la serratura a chiave esterna e il selettore digitale.

Per attivare il blocco, tenere premuto il pulsante Lock (3) per 2 secondi. La barra lampeggia quando la funzione Blocco viene attivata.

Per disattivare il blocco, premere nuovamente il pulsante Lock (3) per 2 secondi. La barra smette di lampeggiare. La funzione Blocco si disattivaanche quando viene attivato il pulsante "LEARN"sul pannello dell'apriorta.

REGOLAZIONE - SEZIONI

26 IMPOSTAZIONE DEI LIMITI

I limiti di corsa definisco i punti in cui la porta si arresta durante l'apertura o la chiusura.Seguire la procedura descritta per impostare i limiti.

Per programmare i limiti della Corsa:

1. Tenere premuto il pulsante nero (1) finché la spia gialla (3) inizia a lampeggiare lentamente, quando rilasciare.
2. Tenere premuto il pulsante nero (1) finché la porta raggiunge la posizione di apertura desiderata. Regolare la posizione della porta con i pulsanti nero (1) e arancione (2). Il nero ALZA la porta, l'arancione la ABBASSA.
3. Premere il telecomando programmato (4) o la barra sul dato della porta forniti in dotazione con l'apriorta. In quello modo si imposta la posizione di aperture (SU). La porta si abbassa fino a terra e si rialza fino alla posizione di aperture (SU). L'apriorta haosi memorizzato i limiti della corsa.

Verificare che la porta sia sufficientemente alta per il passaggio del veicolo. Regolarla se necessario.

1. La spia (3) smette di lampeggiare quando i limiti sono stati memorizzati. Se la porta inverte la propria corsa o arresta prima di toccare il pavimento, ripetere immediamente i punti da 1 a 3. Se i limiti non vengono comunque memorizzati, andare al punto 15 del paragrafo Risoluzione dei problemi e seguire le istruzioni per l'impostazione manuale dei limiti.

27 IMPOSTAZIONE DELLA FORZA

La forza misurata sul bordo di chiusura della porta non deve superare 400N (40kg). Se la forza di chiusura misurata è superiore a 400N, è necessario installare ilsystema Protector. Vedi Punto 29.

Il pulsante di impostazione della forza si trova dietro la lente luminosa dell'apriorta. L'impostazione della forza regola la quantità di forza necessaria per aprire e chiudere la porta.

1. Individuare il pulsante arancione (2).
2. Premere il pulsante arancione (2) due volte per accederate alla modalità di regolazione della forza. La spia (3) lampeggerà velocamente.
3. Premere il telecomando programmato (4) o la barra sul commando della porta forniti in dotazione con l'apriorta. La porta si porterà nella posizione di chiusura (GIù). Premere nuovamente il telecomando (4), la porta risalirà fino alla posizione di aperture (SU).

La spia (3) smette di lampeggiare quando la forza è stata memorizzata. La porta deve effettuare un ciclo completo, SU e GIù, affinché la forza venga regolata correttamente. Se l'unità non riesce ad aprire e chiudere la porta completeness, ispezionare la porta per verificare che sia ben bilanziata e libera da intralci o inceppamenti.

Per completeness correttamente l'impostazione dei limiti, DEVE essere effettuato l'apprendimento della forza.

28 TEST DEL SISTEMA DI SICUREZZA DI INVERSIONE DEL MOVIMENTO

Il test di sicurezza del sistema di inversionione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga a contatto con un ostacolo di 40mm che si trovi sul pavimento. Se l'apriorta non è regolato in modo appropriato, la porta del garage, chiendosi, cui possare gravi danni alle persone. Ripetere il test una volta al mese e regolare seconde le necessità.

Procedimento: Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 40mm (1). Azionare la porta nella fase di chiusura, a contatto con l'ostacolo la porta deve invertire il movimento. La porta deve invertire il proprio moto se incontrare ostacoli. Se la porta si ferma a causa di un ostacolo, rimuoverne l'ostacolo e ripetere la procedura del punto 26 Impostazione dei limiti. Ripetere la prova.

Quando la porta inverte il movimento venendo a contatto con un ostacolo di 40mm, togliere l'ostacolo e far fare all'apriorta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completeness. In caso contrario, ripetere i punti 26 e 27 delle procedure di impostazione dei limiti e della forza, e ripetere la prova di inversionione di sicurezza.

Posizione are un peso da 20kg al centro della porta e verificare che la porta non si sposti più di 500mm.

29 INSTALLAZIONE DEL SISTEMA "PROTECTOR"

Installare quello accessorio per tutte le installations su porte BASculanti, Porta intera con binario verticale e orizzontale, porte con altezza superiore a 2,5m, e quando la forza di chiusura misura alla base della porta è superiore a 400N (40kg).

Dopo che l'apriorta è stato installato e regolato, si può installare l'accessorio Sistema "Protector". Le istruzioni sono incluse a quello accessorio.

Il Sistema "Protector" fornisce un'ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito alla porta del garage.

Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrotto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolaremente a quei proprietari di casa che abbiano bambini piccoli.

Note: L'apriorta rileverà automaticamente ilsystema Protector quando è installato. L'apriorta non si chiude se i sensori non sono allineati.

30 FUNZIONI SPECIALI

1. Collegamento passo d'uomo

Aprière la lente della luce. Individuare i morsetti ausiliari ad attacco rapido. Inserire il cavo da campanello nei morsetti 1 e 2.

2. Collegamento del lampeggiante

Il lampeggiante può essere installato ovunque. Collegare i conduttori del lampeggiante ai morsetti 3 e 4. Il morsetto 4 ha la messa a terra.
3. La funzione di chiusura automatica (Timer to Close) può essere impostata ruotando il selettore fino al tempo desiderato. In caso di installazione della fotocellula Chamberlain "The Protector System", la funzione di chiusura automatica deve essere impostata solo dopo l'avvenuta INSTALLazione della fotocellula.

31 ACCESSORI

(1) Modello 94330E
(2) Modello 94333E
(3) Modello 94335E
(4) Modello 94334E
(5) Modello 128LM
(6) Modello 9747E
(7) Modelo 78LM

(8) Modello 75E
(9) Modello 98LM

(10) Modello 760E
(11) Modello 1702E
(12) Modello 770E
(13) Modello FLA230
(14) Modello 1703E

(15) Modello 16200LM
(16) Modello MDL100LM
(17) Modello EQL01
Modello EQL02
(18) Modello 9-13-1

Telecomando a funzione singola
Telecomando a 3 funzioni
Mini-telecomando a 3 funzioni
Mini-telecomando a 4 funzioni
Radiocommando a 2 funzioni
Sistema di entrataenza chiavi
Pannello di lavoro della porta a più funzioni
Pulsante illuminato commande porta
Comando parete con rilevatore movimento
Serratura esterna
Sgancio rapido esterno
Sistema "Protector"
Kit lampeggiante
Il braccio "Chamberlain" - The Chamberlain Arm™
Interruttore a scatto
Chiavistello meccanico per porta
Maniglia di sgancio rapido 2,5m
Maniglia di sgancio rapido 4,0m
Staffa rinforzo porta

ISTRUZIONI PER L'IMPIANTO ELETTRICO DEGLI ACCESSORI

Serratura esterna - ai morsetti dell'apriorta:

rosso-1 e bianco-2

Sistema "Protector" - ai morsetti dell'apriorta:

bianco-3 e grigio-4

Pannello di commando - ai morsetti dell'apriorta:

rosso-1 e bianco-2

Una volta che é installato in modo appropriato, l'apriorta darà una ottima prestazione con un minimo di manutenzione. L'apriorta non richiede ulteriori lubricazione.

Regolazione del limite e della forza: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l'apriorta è installato. Le condizioni Atmosferiche sono causare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primoanno di funzionamento. Fare riferimento alla regolazione del limite e della forza a pagna 12.Seguire attentamente le istruzioni e ripetere il test di sicurezza d'inversione del movimento dopo agli regolazione.

Apparecchio trasmittente del telecomando: Il telecomando più essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nella stesso garage. Fare riferimentoagli Accessori. L'apparecchio ricevente va programmatto in modo che funzioni con qualsiasi nuovo telecomando.

Batteria del telecomando: Le batterie al litio dovrebbero essere operative per un periodo di almeno cinque anni. Se la luce diventa fioca o non si accende, sostituire la batteria. Se il raggio di trasmissione diminuisce, controllare la luce di controllo della batteria.

Perambiare la batteria: Per sostituire le batterie, après l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il dato positivo rivolto verso l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta.

Una volta che é installato in modo appropriato, l'apriorta darà una ottima prestazione con un minimo di manutenzione. L'apriorta non richiede ulteriori lubrificazione.

L'apriortacouldessereazionato dauno dei seguenti dispositiivi:
- Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.
- Ilsystemacon serratura esterna o quello di entrata sansa chiave. (Seuno o l'alto di quosti due accessori è stato installato).
- Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi.

Aperture della porta a mano:

La porta deve essere completamente chiusa, se possibile. Molle che siano deboli o rotte possono causare la rapida caduta della porta aperta con consequenti gravi danni alle persono o alle cose.

La porta può essere aperta a mano tirando la maniglia di sgancio verso il basso e all'indietro (verso l'apriorta). Per riallacciare la porta, tirare la maniglia di sgancio diritto verso il basso. Si ricollegherà nel successivo movimento verso l'alto o verso il basso.

Non usare la maniglia di sgancio per aprire o chiudere la porta.
Quando l'apriorta viene attivato dal telecomando o dal pulsante illuminato del comando della porta:

1. Se è aperta, la porta si chiude. Se è chiusa, la porta si après.
2. Se si sta chiudendo, la porta si arresta.
3. Se si sta aprendo, la porta si arresta (lasciendo spazio sufficiente per l'entrata e l'uscita di animali e il passaggio di aria fresca).
4. Se la porta viene arrestata in posizione parzialmente chiusa o aperta, inverte la direzione di movimento.
5. Se la porta incontrá un ostacolo durante la chiusura, inverte il proprio moto.
6. Se la porta incontrà un ostacolo durante l'apertura, la porta inverte il proprio moto e si arrasta.
7. Ilsystemafacoltativo"Protector"fa uso di un raggio di luce invisibile che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo,e impedisce che la porta si chiuda.E' vivamente RACCOMANDATO per proprietari di casa con bambini piccoli.

Dopo aver fatto azionare l'apriorta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti.

La luce dell'apriorta si accende: 1. inizialmente, quando l'apriorta è inserto; 2. quando la corrente è interrotta; 3. quando è azionato l'apriorta. La luce si spegne automaticamente dopo 2 minuti e 1/2. La lampadina deve essere al massimo di 230V/40W.

MANUTENZIONE DELL'APRIPORTA

Una volta al mese:

• Ripetere il test di sicurezza dell'inversione del movimento. Fare i cam-biamenti necessari.
• Azionare la porta manualmente. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completeness. Se necessario, regolare i limiti e/o la forza.

Una volta al anno:

• Oliare i rulli, i cuscinetti e le cerniere della porta. L'apriorta non richiede ulteriore lubrificazione. Non lubricare i binari della porta.
  LUBRIFICARE IL CARRELLO E LA GUIDA.

SPECIFICHE

Alimentazione......	230-240 VAC, 50Hz
Forza di trazione
massima......	600N (LM600A), 800N (LM800A), 1000N (LM1000A)
Coppia normale......	6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A)
Watt......	130W (LM600A), 165W (LM800A), 190W (LM1000A)
Potenza in standby.	5,0W (LM600A), 6,0W (LM800A), 6,5W (LM1000A)
Azionamento
Type.......	Motoriduttore c.c. lubricato a vita.
Nivello rumore.......	57dB
Meccanismo di azionamento
Azionamento......	Catena/cinghia con carrello in due pezzi su guida di acciaio.
Lunghezza della corsa	regolabile fino a 2,3m
Rapporto di corsa...	127-178mm per secondo.
Luce......	si accende quando la porta comincia a muoversi, si spegne 2 minuti e 1/2 volte che la porta si è fermata.
Connessione della porta	braccio della porta regolabile. Sgancio del carrello a cavo.
Sicurezza
Personale......	pulsante e fermata automatica nella direzione verso il basso. Pulsante e fer mata automatica nella direzione verso l'alto.
Elettronica......	Regolazione automatica della forza.
Elettrica......	Protezione sovraccarico trasformatore e cablaggio pulsante in Bassa tensione.
Finecorsa......	Rilevatore ottico RPM/Passpoint.
Regolazione finecorsa	Elettronica, semiautomatica e automatika.
Circuito di avvio......	Circuito pulsante a bassa tensione.
Dimensioni
Lunghezza (totale)...	3,2m
Spazio libero necessario	30mm
Peso sospeso......	14,5kg
Apparecchio ricevente
Registri della memoria	16 (LM600A), 32 (LM800A) & 64 (LM1000A)
Frequenza operativa	433,92MHz

NOTA SPECIALE: Chamberlain raccomanda l'installazione del sistema Protector su tutti gli apriorta per garage.

PROBLEM?

1. L'apriorta non funziona né premendo il pulsante, né usando il telecomando:

2. L'apriorta riceve la corrente? Inserire la lampada nella presa. Se la luce non si accende, controllare la scatola dei fusibili o l'interruttore automatico. (Alcune prese sono controllate da un interrottore a parete.)

3. Sono state smontate tutte le serrature della porta? Rivedere le avventenze per l'installazione a pagina 1.
4. C'è un accumulo di neve o di ghiaccio sotto la porta? La porta può essere gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
5. Puo darsi che la molla Dolla porta del garage sia rottà. Farla sostituire.

6. Il fatto di aver ripetuto l'opération più volte può aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un'altra volta.

7. L'apriorta funziona col telecomando, ma non col pulsante:

8. I pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell'apriorta. Cortocircuitare i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l'apriorta funziona, controllare che non ci sa un contatto difettoso nel pulsante illuminato o un cortocircuito fatto i punti di metallo o un cavo spezzato.

9. I collegamenti elettrici sono giusti? Rivedere pagina 9.

10. La porta funzione usando il pulsante a parete ma non usando il telecomando:

11. Provare una nuova batteria.

12. Se si hanno due o più telecomandi e solo uno funzione, ripetere Programmazione dell'apriorta, del telecomando e del selettore digita, punti 22 e 24.

13. Il pulsante del lavoro della porta lampeggia? L'apriorta è in modalità bloccata. Se si dispone di un lavoro multifunzione della porta, tenere premuto il pulsante Lock per 2 secondi. Il pulsante del lavoro della porta smetterà di lampeggiare.

14. Il telecomando ha un raggio d'azione corte:

15. La batteria è installata?

16. Gambiare la posizione del telecomando nella macchina.

17. Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l'isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.

18. La porta inverte il movimento senza ragione apparente e la luce dell'apriorta non lampeggia:

19. C'è qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanziata o se si inceppa, rivolgersi a un servizio di assistenza和技术 per porte di garage.

20. Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.
21. Ripetere l'impostazione dei limiti e della forza, seguito le procedure ai punti 26 e 27.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La porte inverte il movimento senza ragione apparente e la luce del pulsante di lavoro della porta lampeggia per 5 secondi dopo l'inversione:

Controllare ilsystema"Protector"(se questo accessorio è stato installato).Se la luce lampeggia, correggere l'allineamento.

1. Il rumore fatto dall'apriorta disturba I' abitazione:

Se il rumore dell'apriorta nelle è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l'isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l'effetto suono" ed è di facile installmente.

1. La porta del garage si après e si chiude da sola:

Accertarsi che il pulsante del telecommando non sia fermo sulla posizione "funzionamento".

1. La porta si ferma, ma non si chiude completeness:

Ripetere l'impostazione dei limiti, segundo la procedura al punto 26. Ripetere la prova di inversionione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.

1. La porta si après, ma non si chiude:

2. Controllare il sistema "Protector" (se quello accessorio è stato instal-lato). Se la luce lampeggia, correggere l'allineamento.

3. Se la luce dell'apriorta non lampeggia e si tratta di una nuova instal

lazione, controllare la forza versus il basso.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La luce dell'apriorta non si accende:

Sostituire la lampadina (massimo 24V/21W). Sostituire le lampadine bruciate con lampadine 'heavy duty' per prestazioni pesanti.

1. L'apriortaatica:

Può darsi che la porta sia sbilanciata o che le molle siano rotte.

Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Apriere e chiudere la porta manualmente. Una porta che sia ben bilanziata rimarra in una certa posizione in qualunque punto della sua corsa, interamente sostenuta dalla sue molle. Se questo non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolverve il problema.

1. Il motore dell'apriorta ronza per un po', ma non funziona:

2. Le molle della porta del garage sono rotte. SI VEDA SOPRA.

3. Il problema capita la prima volta che si usa l'apriorta. La porta è chiusa a chiave. Rendere inoperativa la serratura della porta.

Ripetere il test di sicurezza di inversionione del movimento una volta effetuata la regolazione.

1. L'apriorta non funzione per mancanza di corrente:

2. Tirare giù la fune e la maniglia per lo sgancio manuale per staccare il carrello. La porta può essere aperta o chiusa manually. quando l'energia è rinnerita, tirare giù dritto la maniglia di sgancio manuale. Quando l'apriorta sarebbe什么意思 in funzione un'altra volta, il carrello si ricollegherà.

3. L'accessorio di sgancio rapido esterno disinserisce il carrello dal'esterno del garage nel caso che manchi la corrente.

4. Impostazione manuale dei limiti:

5. Tenere premuto il pulsante nero finché la spia gialla inizia a lampeggiare lentamente, quindi rilasciare.

6. Tenere premuto il pulsante nero finché la porta raggiunge la posizione di apertura (SU) desiderata. Regolare la posizione della porta con i pulsanti nero e arancione. Il nero ALZA (apre) la porta, l'arancione la ABBASSA (chiude).

Verificare che la porta sa sufficientemente alla per il passaggio del veicolo.

1. Premere il telecomando o il dato della porta. In quello modo si imposta il limite SU (aperto) e la porta comincia a chiudersi. Premere immediatamente il pulsante arancione o nero. La porta si ferma. Regolare il limite di chiusura (GIù) con i pulsanti nero e arancione. Verificare che la porta sia completenesschiusa perché applicare pressione eccessiva sulla guida (la guida non dovrebbe piegarsi in avanti e la catena/cinghia non dovrebbe pendere al di fatto della guida). Premere il telecomando o il dato della porta. In quello modo si imposta il limite di chiusura (GIù) e la porta comincia ad aprirsi.

NOTA: Se non si preme il tasto nero o arancione prima che la porta tocchi il pavimento, l'apriorta proverà a impostare i limiti automaticamente, invertendo il movimento della porta e arrrestandola al limite superiore impostato precedentemente. Se la spia di funzionamento non lampeggia 10 volte, l'impostazione dei limiti è stata completata e non delve essere effettuata manually; il limite inferiore sare impostato in corrispondenza del pavimento. Indipendentemente dal fatto che i limiti vengano impostati in modo automatico o manuale, è OBBLIGATORIO effettuire l'apprendimento della forza per completing correttamente l'impostazione dei limiti. Vedere la sezione 27, Impostazione della forza.

1. Aprire e chiudere la porta 2 o 3 volte con il telecomando o il comando della porta.

2. Se la porta non si ferma nella posizione di aperture (SU) desiderata o inverte il movimento prima di fermarsi nella posizione di chiusura (GIù), ripetere nuovamente la procedura manuale di impostazione dei limiti.

3. Se la porta si arresta in entrambé le posizioni SU e GIù, passare alla prova del sistema di inversionione di sicurezza.

GARANZIA PER L'APRIPORTA PER GARAGE

La Chamberlain GmbH garantisce per un periodo di 24 anni (2 anni) nella data di acquisto di quello prodotto al primo dettagliante che acquisti quello prodotto, che il prodotto è privo di difeti di materiale e/o fabbricazione. Il motore è garantito da difetti di materiale e/o di lavorazione per un periodo di: LM1000, 60 anni (5 anni); LM800, 48 anni (4 anni); LM600 36 anni (3 anni) della data di acquisto. A risecione del prodotto, il primo dettagliante è tenuto a controllare il prodotto per accertarne possibili visibili difetti.

Condizioni: Questa garanzia costituisce l'unico mezzo disponibile per legge al compratore per qualsiasti danno relativo a una parte e/o a un prodotto difettosi o risultante da essi. La garanzia è strettamente limitata alla riparazione o sostituzione delle parti di quello prodotto che risultino difettose.

Questa garanzia non copre danni non dovuti a difetti, ma causati da uso improper (incluso uso non completeness in accordo con le struzioni, fornite alla Chamberlain, per quanto riguarda l'installazione, il funzionamento e la cura dell'unità, o dovuti alla mancanza di adeguata manutenzione e regolazione, o a qualsiassi adattamento o alterazione dei prodotti) e costo della mano d'opera per smontare o reinstallare un'unità riparata o sostituita, o batterie di ricambio.

Un prodotto in garanzia, che risulti difettoso in materiale e/o fabbricazione, sare riparato o sostituito (a seconda della decisione della Chamberlain)enza costo per il proprietario per la riparazione o la sostituzione delle parti e/o del prodotto. Le parti difettose saranno riparate o sostituite con parti nuove o ricondizionate in fabbrica a opzione della Chamberlain.

Se, durante il periodo di garanzia, il prodotto dovesse essere embrare difettoso, contattare ilippo dove è stato acquistato originariamente.

Questa garanzia non riguarda i diritti statutari dell'acquirente, quando ci sa在一 valida legislazione nazionale applicabile, o i diritti dell'acquirente nei confronti del venditore al dettaglio, che derivino dal loro contratto di vendita/acquisto. In mancanza di una legislazione nazionale o EC applicabile, esta garanzia sare l'unica e esclusiva risorsa per l'acquirente, e tanto la Chamberlain quanto le sue consociate ed i suo distribitori non saranno responsabili per anni accidentali o seguenti per agli expressa o implicita garanzia pertinente a questo prodotto.

Nessun rappresentante, o nessuna persona, è autorizzato a assumersi qualunque alla responsabilità periconto della Chamberlain in relazione alla vendita di questo prodotto.

Dichiarazione di Conformità

9-1

lo sottoscritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori soddisfano le Direttive e le Norme indicate.

Modelo: LM600A, LM800A, LM1000A

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), und EN60335-2-95 (2004)

Dichiarazione integrativa

Unsystemadi automazione applicatoaunaPortaGaragedevessere installatoemantenutoin efficienza secondo tutteleistruzioni fornite dal Produttore,al fine di soddisfarele EN12453,EN13241-1 et le dispositionsi della Direttiva Macchine 89/392/CEE.

B. P. Kelkhoff
