MANUALE UTENTE ML700 CHAMBERLAIN

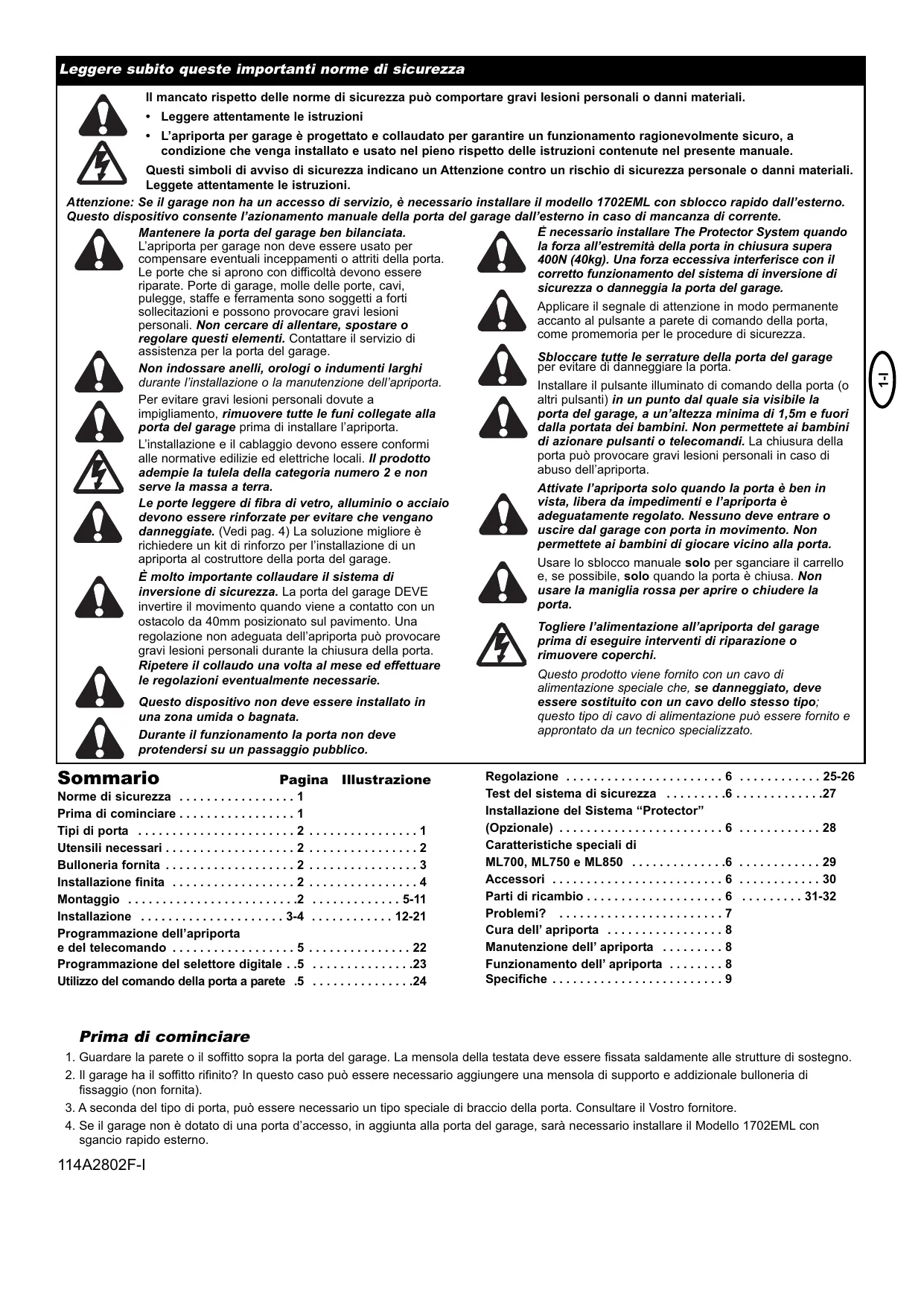

Leggere subito queste importanti norme di sicurezza

Il mancato rispetto delle norme di sicurezza più comportare gravi leSIONi personali o danni materiali.

• Leggere attentamente le istruzioni
  L'apriorta per garag e progettato e collaudato per garantire un funzionamento ragionevolmente sicuro, a condizione che venga installato e usato nel pieno rispetto delle istruzioni continue nel presente manuale.

Questi symboli di avviso di sicurezza indicano un Attenzione contro un rischio di sicurezza personale o danni materiali. Leggete attentamente le istruzioni.

Attenzione: Se il garage non ha un accesso di servizio, è necessario installare il modello 1702EML con sblocco rapido dall'esterno. Questo dispositivo consente l'azionamento manuale della porta del garage dall'esterno in caso di mancanza di corrente.

Mantenere la porta del garage ben bilanziata.
L'apriorta per garage non deve essere usato per compensare eventuali inceppamenti o attriti della porta.
Le porte che si aprono con difficoltà devono essere riparate. Porte di garage, molle delle porte, cavi, pulegge, staffe e ferramenta sono soggetti a forti sollecruzioni e possono provocare gravi lesions personali. Non cercare di allentare, spostare o regolare“Whati elementi. Contattare il servizio di assistenza per la porta del garage.

Non indossare anelli, orologi o indumenti larghi durante l'installazione o la manutenzione dell'apriorta. Per evitare gravi lesioni personali dovute a impigliamento, rimuovere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installazione e il cabaggio devono essere conformi alle normative edilizie ed elettriche locali. Il prodotto adempie la tulela della categoria numero 2 e non serve la massa a terra.

Le porte leggere di fibra di vetro, alluminio o acciaio devono essere rinforzate per evitare che vengano danneggiate. (Vedi pag. 4) La soluzione migliorie è richiedere un kit di rinforzio per l'installazione di un apriorta al costruttore della porta del garage.

È molto importante collaudare ilsystemadi inversionione di sicurezza. La porta del garage DEVE invertire il movimento quando viene a dato con un ostacolo da 40mm posizionato sul pavimento. Una regolazione non adeguata dell'apriorta può provocare gravi lesions personali durante la chiusura della porta.

Ripetere il collaudo una volta al mese ed effettuare le regolazioni eventualmente necessarie.

Questo dispositivo non deve essere installato in una zona umida o bagnata.

Durante il funzionamento la porta non deve protendersi su un passaggio pubblico.

É necessario installare The Protector System quando la forza all'estremità della porta in chiusura supra 400N (40kg). Una forza eccessiva interferisce con il corretto funzionamento delsystemadi inversione di sicurezza o danneggia la porta del garage.

Applicare il segnale diattenzione in modo permanente accanto al pulsante a parete di lavoro della porta, come promemoria per le procedure di sicurezza.

Sbloccare tutte le serrature della porta del garage per evitare di danneggiare la porta.

Installare il pulsante illuminato di lavoro della porta (o altri pulsanti) in un punto dal quale sia visible la porta del garage, a un'altezza minima di 1,5m e fuori alla portata dei bambini. Non permiette ai bambini di azionare pulsanti o telecomandi. La chiusura della porta può provocare gravi lezioni personali in caso di abuso dell'apriorta.

Attivate l'apriorta solo quando la porta è ben in vista, libera da impedimenti e l'apriorta è adeguatamente regolato. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permette ai bambini di giocare vicino alla porta.

Usare lo sblocco manuale solo per sganciare il carrello e, se possibile, solo quando la porta è chiusa. Non usare la maniglia rossa per aprire o chiudere la porta.

Togliere l'alimentazione all'apriorta del garage prima di eseguire interventi di riparazione o rimuovere coperchi.

Questo prodotto viene fornito con un cavo di alimentazione speciale che, se danneggiato, devese sostituito con un cavo dello stesso tipo; Questo tipo di cavo di alimentazione può essere fornito e approntato da un technique specializzato.

Sommario	Pagina	Illustrazione
Norme di sicurezza	1
Prima di cominciare	1
Tipi di porta	2	1
Utensili necessari	2	2
Bulloneria fornita	2	3
Installazione finita	2	4
Montaggio	.2	5-11
Installazione	3-4	12-21
Programmazione dell'apriorta e del telecomando	5	22
Programmazione del selettore digitale	.5	.23
Utilizzo del lavoro della porta a parete	.5	.24

Regolazione	6	25-26
Test delsystemadi sicurezza	.6	.27
Installazione delSistema“Protector”(Opzionale)	6	28
Caratteristiceshpeciali diML700,ML750 e ML850	.6	29
Accessori	6	30
Partidiricambio	6	31-32
Problemi?	7
Cura dell’apriorta	8
Manutenzione dell’apriorta	8
Funzionamento dell’apriorta	8
Specifiche	9

Prima di cominciare

1. Guardare la parete o il soffitto sopra la porta del garage. La mensola della testata deve essere fissata saldamente alle strutture di sostegno.
2. Il garage ha il soffitto rifinito? In quello caso cui ose necessario aggungere una mensola di supporte e addizionale bulloneria di fissaggio (non fornita).
3. A seconda del tipo di porta, cui oessere necessario un tipo speciale di braccio della porta. Consultare il Vostro fornitore.
4. Se il garage non è dotato di una porta d'accesso, in aggiunta alla porta del garage, sare necessario installare il Modelo 1702EML con sgancio rapido esterno.

1 Tipi di porta

A. Porta intera con solo binario orizzontale.
B. Porta intera con binario verticale e orizzontale - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (30(8)). Consultate il Vostro fornitore.
C. Porta asezioni con binario curvo - si 20B - collegare il braccio. Si richiede The Protector SystemTM (30(8)) per parte及其他 altezza.
D. Porta con tettuccio - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (30(8)). Consultate il Vostro fornitore.
E. The Chamberlain Arm™ per porte di tipo B e D.

2 Utensili necessari

3 Bulloneria fornita

(1) Vite a testa esagonale
(2) Perno a testa piana
(3)Vite carrello 8mm
(4) Viti per legno
(5) Viti per lamiera
(6) Perno a testa piana
(7) Fun
(8) Maniglia
(9) Graffette isolate
(10) Tassello a espansione
(11) Tassello per cimento

(12) Rondella
(13) Bullone esagonale
(14) Collare
(15) Grasso guida
(16) Bullone
(17) Vite maschiante metrica
(18) Vite esagonale
(19) Molla
(20) Rondella piatta
(21) Vite di arresto

4 Installazione finita

Procedendo con l'operazione di montaggio più essere utile seguito quello manuale far riferimento alle illustrazioni di una installatione finita.

(1) Manicotto di testa
(2) Staffa puleggia folle
(3) carrello
(4) rotaia
(5) catena/cinghia
(6) mensola per appendere
(7) cav di alimentazione
(8) apriorta

(9) lenti della luce
(10) fune e maniglia per lo sgancio manuale
(11) braccio curvo della porta
(12) braccio diritto della porta
(13) Staffa e piatra porta
(14) mensola della testata
(15) leva di sgancio del carrello

Montaggio - fasi

IMPORTANTE: se la porta è a tettuccio, quando si monti la rotaia si devono seguire le istruzioni allegate all'accessorio (The Chamberlain Arm™) che si trovano allegate al Manuale di istruzioni.

5 Montaggio della guida

Lubricare i bordi interni degli spezzoni di guida con il grasso (1). Appoggiare gli spezzoni di guida (2) su una superficie piana per il montaggio. I quattro spezzoni della guida sono intercambiabili fra loro. Infilare il manicotto della guida (3) sullo spezone. Assemlare la guida infilando il manicotto sullo spezone adiacente. Picchiettare la guida assemblata (4) su un pezzo di legno (5) per livellare gli spezzoni. Ripetere con gli altri spezzoni della guida.

6 Installazione della catena/cinghia

Estrarre la catena/cinghia alla confezione e stenderla sul pavimento alla sua attorcigliarla.

A. Catena: Inserire i perni della maglia di giunzione (3)attraverso la maglia della catena e il foro del carrello (5).(allegato l'imagine) Applicare il cappuccio (2) sui perni. Infilare la molla a clip (1) sul cappuccio e sulle tacche dei perni, bloccando saldamente entrambi i perni nella loro posizione.
B. Cinghia: Agganciare il connettore del carrello (6) nella fessura (7) sul carrello (8).

7 Inserimento del carrello e della staffa della puleggia folle nella guida

Infilare la staffa della puleggia (1) e il carrello interno (2) nell'estremità posteriori (lato apriorta) della guida assemblata (3), assicurandosi di inseire la staffa della puleggia come migliorato nella figura. La freccia sul carrello (7) deve essere rivolta versuso l'estremità anteriore (testata) della guida (4). Spingere la staffa della puleggia versuso l'estremità anteriore (testata) della guida (4). Inserire la vite del carrello (5) nell'apposto scasso nella staffa della puleggia del carrello (6).

8 Fissaggio del carrello alla guida

Infilare il carrello esterno (1) nell'estremità posteriori (lato apriorta) della guida assemblata (e), assicurandosi che l'estremità con il braccio di rilascio del carrello (3) sia rivolta verso l'operatore. Far scorrere il carrello esterno lungo la guida finché si incastra con il carrello interno.

9 Fissaggio della guida all'apriorta e installmente della catena/cinghia

Estrarre le viti a testa esagonale con spallamento (1) alla parte superiore dell'apriorta. Posizionare la guida (2) sull'apriorta, a filo con il fermo (3) sulla parte superiore dell'apriorta. Avvolgere la catena/cinghia (4) sul rocchetto (5). Spingere il gruppo della staffa della puleggia folle verso la parte frontale della guida per eliminare il gioco della catena/cinghia. Allineare i fori per le viti sulle staffe (6) con i fori per le viti sull'apriorta. Fissare le staffe all'apriorta con le viti estratte in precedenza. Stringere saldamente le viti. I denti del rocchetto dell'apriorta devono essere ingranati con la catena/cinghia.

ATTENZIONE: Usare solo le viti fornite in dotazione con la parte superiore dell'apriorta. Qualsiasi altra vite danneggerebbe gravamente l'apriorta.

10 Applicazione del coperchio del rocchetto

Posizione il coperchio del rocchetto (1) sull'apriorta (2) e fissarlo con le viti (3). Inserire la vite (4) nel foro di arresto del carrello (5) e fissarla con la rondella (6) e il dato (7).

11 Installazione del manicotto di testa e trazione della catena/cinghia

Infilare il manicotto di testa (1) sulla guida (5). Infilare la rondella piatta (3), la molla (2) e la rondella (3) sulla vite del carrello (4). Stringere il bullone (6) sulla vite del carrello con le dità. Con una chiave fissa (7) serrare il dato fino a che la catena o la cinghia si trovva 2 mm circa al di sopra della base della guida in corrispondenza del suo centro. NON TENDERERE ECCESSIVAMENTE LA CATENA O LA CINGHIA! Vedi figura (8).

INSTALLAZIONE - FASE

Portare occhiali di protezione quando si eseguono lavori verso l'alto, per evitare di farsi maleagli occhi.

Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata.

Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

Si raccomanda che, dove lo spazio lo permetta, l'apriorta sia installato a 2,1m o più dal pavimento.

Posizione la mensola della testata

La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Reinforzare la parete o il soffitto con un'asse di 40mm se necessario, altrimenti ci potanno essere problemi con il funzionamento delsystema di sicurezza d'inversione del movimento.

La mensola della testata può essere fissata tanto alla parete (1) quando al soffitto (3).Seguire le istruzioni che sono più adatte ai particulari requisiti del caso.

Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare esta linea fino alla parete della testata sopra la porta.

Apriré la porta fino al punto di fine corsa. Tracciare una linea orizzontale (4) sulla parete di testa, 5 cm al di sopra del punto massimo, per lasciare spazio sufficiente al movimento del bordo superiore della porta.

Installazione della mensola della testata

NOTA: Fare riferimento alle mezzerie, verticale e orizzontale, tracciate al punto 12 per il corretto posizionamento della staffa di testa.

A. Montaggio a parete: Centrare la staffa di testa (1) sulla mezzeria verticale (2) con il bordo inferiore della staffa di testa sulla mezzeria orizzontale (4) (con la freccia rivolta verso il soffitto). Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3).

B. Montaggio a soffitto: Prolungare la mezzeria verticale (2) sul soffitto. Centrare la staffa di testa (1) sulla mezzeria verticale a non più di 150mm dalla parete. Assicurarsi che la freccia sia rivolta verso l'apriorta. Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su soffitti in cemento, usare i tasselli a espansione per cemento (6) forniti in dotazione.

Fissare la rotaia alla mensola della testata

Collocare l'apriorta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura. Sollevare la guida finché i fori nel manicotto di testa risultano allineati con i fori nella staffa di testa. Assemblare con il perno a testa piana (1). Inserire il collare (2) per fissare.

NOTA: Perché la rotaia possa liberare le molle della porta asezioni cui esere necessario sollevare l'apriorta e metterlo su un supporto temporaneo. L'apriorta deve essere fissato a un supporto o tenuto saldamente al suo posto da un'altra persona.

Posizionamento dell'apriorta

NOTA: Per stabilire la distanza ideale fra la porta e la rotaia è utile usare un'asse di 25mm (1) (non è nécessaria quando l'altezza libera sua insufficiente).

Sollevare l'apriorta e collocarlo su una scala a libero. Apire la porta del garage. Mettere un'asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Appoggiare la rotaia sull'asse.

Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare le sezioni interne/esterne. Il carrello può rimonere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello.

Come appendere l'apriorta

L'apriorta deve essere fissato saldamente a una struttura di sostegno del garage.

Tre installazioni tipo sono illustrate. Il vostro caso potrè essere diverso. Le mensole per appendere (1) devono essere a angolo (figura A) per offrir un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (4) a una struttura di sostegno prima di installare l'apriporta. Per montaggio su calcestruzzo (figura C), usare gli anticoraggi per calcestruzzo forniti (5).

Su ciascun lato dell'apriorta misurare la distanza dall'apriorta alla struttura di sostegno (o sul soffitto).

Tagliare tutte e due i pezzi della mensola per appendere alla distanza desiderata. Appiattire una estremità di ciascuna mensola e piegarla o torcerla in modo da adattarlaagli angoli di fissaggio.Non piegare dove ci sono i fori della mensola. Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto). Fissare le staffe ai supporti con viti per legno (2).

Sollevare l'apriorta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dato (3). Accertarsi che la rotaia a T sua centrata sulla porta. TOGLIERE l'asse di 25mm. Azionare la porta manualmente. Se la porta urta la rotaia, alzare la mensola della testata. Con il grasso, lubricare la superficie inferiore della guida (6).

Fissaggio della fune e della maniglia per lo sblocco d'emergenza

Far passare una estremità della fune (1) atraverso il foro sopra la maniglia rossa, in modo che la scritta "ATTENZIONE" sua leggibile, come illustrato (3). Fissare con un dato (2) dall'alto versus il basso. Il dato deve essere a almeno 25mm dall'estremità della fune per evitare che si possa sciogliere.

Far passare l'altra estremità della fune atraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un dato dall'alto verso il basso.

NOTA: Se fosse necessario tagliare la fune, sigillare a caldo l'estremità della fune, che è stata tagliata, con un fiammifero o con un accendino per evitare che si sfilacci.

Collegamento dell'energia elettrica

PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L'APRIPORTA FINCHE' LE ISTRUZIONI NON DICANO DI FARLO.

Collegare l'apriorta solo a una presa di corrente che sia controllata da un interrottore bipolare.

18 Installazione della luce

Tirare delicatamente la lente (2) versus il basso, après completeness la cerniera. Non estrarre la lente. Montare una lampadina (1), da 24V/21W max., dello zoccolo come alla in figura. La luce si accende e resta accesa per 2,5 minuti quando viene collegata l'alimentazione. Dopo 2,5 minuti si spegne. Eseguire la procedura inversa per chiudere la lente.

Sostituire le lampadine bruciate con modelli per impieghi gravosi.

19 Fissaggio della staffa della porta

Quando si tratti di una porta a tettuccio è necessario un corredo per la conversione del braccio della porta.Seguire le istruzioni per l'installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molto cura.Fare attenzione a non mettere le dita dove ci siano parti in movimento.

NOTA: Per le porte di garage leggere sono necessari rinforzi orizzontali e verticali.

Procedimento per l'installazione di porte asezioni o intere:

La staffa della porta (1) è provvista di fori di fissaggio sul lato destro e sinistro. Se l'installazione richiede andere fori in alto e in basso, usare la staffa della porta e la piastra della staffa (2) come migliorato in figura.

1. Centrare la staffa della porta (con oswana la sua piastra, secondo necessità) in cima alla faccia interna della porta, come migliorato in figura. Contrassegnare i fori.

A. Porta monoblocco o sezionale con un binario: montare la staffa in alto sul dato interno della porta.

B. Porta sezione con due binari orizzontali: montare la staffa a 150 - 250 mm dal bordo superiore della porta.

1. A. Porte di legno

Praticare fori da 8 mm e fissare la staffa della porta con dato, rondella e vite del carrello (3).

B. Porte di lamiera

Fissare con viti per legno (4).

C. Porte intere optionali

Fissare con viti per legno (4).

Montaggio del braccio della porta

A. INSTALLAZIONE SU PORTA INTERA:

Con la ferramenta (3, 4 e 5) fissare fra loro le sezioni, diritta (1) e curva (2) del braccio, ottenendo la massima lunghezza possibile (sovrapporre 2 o 3 fori). Con la porta chiusa, collegare la sezione diritta del braccio (1) alla staffa della porta con il perno a testa piana (6). Fissare con il collare (7). Scollegare il carrello interno ed esterno. Far scorrere il carrello esterno versuso l'apriorta e collegare il braccio curvo (2) al foro nel carrello (8) usando il perno a testa piana (6). Potrebbe essere necessario sollevare leggermente la porta per effettuare il collegamento. Fissare con il collare (7).

NOTA: Quando si imposta il limite superiore, la porta non deve essere inclinata all'indietro quando è completamente aperta. Una leggera inclinazione all'indietro (9) causa inutili scossoni e attriti, quando la porta viene aperta o chiusa nella posizione di aperture completa.

B. INSTALLAZIONE SU PORTA SEZIONALE:

Collegare come da Figura B, quindi passare al punto 21.

21 Installazione del lavoro della porta

Posizione il lavoro della porta in un punto dal quale sia visibile la porta del garage, lontano alla porta e dai loro componenti, e fuori alla portata dei bambini. Montare il lavoro ad almeno 1,5m di altezza dal pavimento.

La porta del garage in movimento rischia di provocare gravi lesionsi personali in caso di cattivo utilizzo dell'apriorta. Non permettete ai bambini di usare il commando della porta o il telecomando.

Applicare il segnale di attenzione in modo permanente sulla parete accanto al dato della porta, come promemoria per le procedure di sicurezza.

Sul retro del lavoro della porta (2) sono disponibili 2 morsetti (1).
Spelare il cavo da campanello (4) per circa 6 mm. Separare i conduttori quanto basta per collegare il filo bianco/rosso al morsetto 1 RED e il filo bianco al morsetto 2 WHT.

Montare il dato della porta su una parete interna del garage con le viti per lamiera (3) fornite in dotazione. Praticare fori da 4 mm e usare i tasselli a espansione (6) nel caso di installatione su una parete a secco. Una posizione comoda è accanto alla porta di servizio e fuori alla portata dei bambini.

Far correre il filo da campanello lungo la parete e il soffitto sono all'apriorta. Usare le graffette isolate (5) per fissare il filo. I morsetti a innesto rapido del ricevitore si trovano dietro la lente luminosa dell'apriorta. Collegare il cavo da campanello ai morsetti nel modo seguente: bianco/rosso col rosso (1) e bianco col bianco (2).

Funzionamento del dispositorio di controllo della porta

Premere per aprire e chiudere la porta. Premere nuovamente per arrestare la porta durante la corsa.

Dispositivo di controllo multifunzioni della porta: premere il quadrato bianco per aprire o chiudere la porta. Premere di nuovo per fermare la porta quando esta è in movimento.

Funzione della luce: premere il pulsante della luce per accendere o spegnere la luce dell'apriorta. Se si accende la luce e poi si attiva l'apriorta, la luce rimane accesa per 2-1/2 minuti. Premere di nuovo il pulsante per spegnerla prima. Il pulsante della luce non controlling le lui dell'apriorta quando la porta è in movimento.

Funzione di blocco: previene l'attivazione della porta tramite controli a distance. Tuttavia, la porta si aprè e si chiude tramite il pulsante del disposativo di controllo, il blocco esterno e gli accessori Senza chiavi.

• Per attivare: premere e tenere premuto il pulsante di Blocco per 2 secondi. La luce del pulsante lampeggia per tutto il tempo in cui la funzione di Blocco è attiva.
• Per spegnere: premere e tenere premuto di nuovo il pulsante di blocco per 2 secondi. La luce del pulsante smette di lampeggiare. La funzione di blocco si spegne ancigho volte che viene attivato il pulsante "LEARN" sul pannello dei comandi.

Programmazione dell'apriorta e del telecomando

Azionare l'apriorta sostanto quando la porta sa在一 forma perfettamente visibile, priva di ostruzioni e regolata in modo appropriato. Nessun deve entrare o uscire dal garage quando la porta è in movimento. Non lasciar usea a bambini il pulsante/i pulsanti o il telecomando/i telecomandi. Non lasciar giocare i bambini vicino alla porta.

L'apparecchio riceveente dell'apriorta del garage e l'apparecchio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriorta del garage deve essere programmato ad accettare il codice dei nuovi telecomandi.

Programmazione del ricevitore su codici aggiuntivi del telecomando:

Con il pulsante arancione "LEARN"

1. Premere e rilasciere il pulsante arancione "learn" sull'apriorta. La spia di appendimento si accende con luce fissa per 30 secondi (1).
2. Entro 30 secondi, premere e tenere premuto il pulsante del telecomando che si desidera utilizzato per aprire la porta del garage (2).
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (3).

Con il comando multifunzione della porta:

1. Premere e tenere premuto il pulsante sul telecomando che si desidera utilizzato per aprire la porta del garage (4).
2. Tenendo premuto il pulsante del telecomando, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta (5).
3. Tenere premuti entrambi i pulsanti premendo contemporaneamente sulla barra del dato multifunzione della porta (tre pulsanti premuti simultaneamente) (6).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (7).

A Anything's in funzione premendo il pulsante del telecomando. Se il pulsante del telecomando viene rilasciato prima che la spia lampeggi, l'apriorta non memorizza il codice.

Azzeramento di tutti i codici del telecomando

Per disattivare un telecomando, cancellare daprima tutti i codici: Premere e tenere premuto il pulsante arancione "learn" sull'apriorta finché la spia non si spegne (ca. 6 secondi). Tutti i codici vengono cancellati. Riprogrammazione dei telecomandi o dei selettori digitali.

Telecomando a 3 canali

Se fornito in dotazione con l'apriorta per garage, il pulsante grande viene programmato in fabbrica per l'azionamento dell'apriorta. Gli altri pulsanti sui telecomandi o mini-telecomandi a 3 canali rolling code possono essere programmati per azionare quello o altri apriorta per garage rolling code.

Programmazione del selettore digitale

Attivare l'apriorta solo quando la porta è ben in vista, libera da impedimenti e adeguatamente regolata. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permettere ai bambini di azionare pulsanti o telecomandi. Non permittede ai bambini di giocare vicino alla porta.

NOTA: Il nuovo selettore digitale deve essere programmatico per azionare l'apriorta del garage.

Programmazione del ricevitore su codici aggiuntivi del telecomando.

Con il pulsante arancione "LEARN":

1. Premere e rilasciare il pulsante arancione "learn" (1) sull'apriorta. La spia di apprendimento si accende con luce fissa per 30 secondi.
2. Entro 30 secondi, digitare un codice di riconoscimento personale (PIN) a quattro cîfre sul tastierino (2), quindi premere e tenere premuto il pulsante ENTER.
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia (3). Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

NOTA: Questo metod richiede due persone se il selettore digitale è gli montato all'esterno del garage.

Con il lavoro multifunzione della porta:

1. Digitare un codice di riconoscimento personale (PIN) a quattro cifre sul tastierino, quandi premere e tenere premuto il pulsante ENTER.
2. Tenendo premuto il pulsante ENTER, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta.
3. Tenere premuti i pulsanti ENTER e LIGHT premendo contemporaneamente sulla barra del lavoro multifunzione della porta (tre pulsanti premuti simultaneamente).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

Uso del comando della porta a parete

COMANDO MULTIFUNZIONE DELLA PORTA

Premere la barra (1) per aprire e chiudere la porta. Premere nuovamente per arrestare la porta.

Funzione luce

Premere il pulsante Light (2) per accendere e spegnere la luce dell'apriorta. Il pulsante non comanda la luce quando la porta è in movimento. Se si accende la luce e poi si aziona l'apriorta, la luce rimane accesa per 2,5 minuti. Premere nuovamente per spegnerla prima.

Funzione blocco

Serve a impedire l'azionamento della porta mediante telecomandi portatili. La porta potra comunique essere aperta e chiusaattraverso il commando della porta, la serratura a chiave esterna e il selettore digitale. Per attivare il blocco, tenere premuto il pulsante Lock (3) per 2 secondi. La barra lampeggia quando la funzione Blocco viene attivata. Per disattivare il blocco, premere nuovamente il pulsante Lock (3) per 2 secondi. La barra smette di lampeggiare. La funzione Blocco si disattivaanche quando viene attenuato il pulsante "LEARN"sul pannello dell'apriorta.

REGOLAZIONE - SEZIONI

25 Impostazione dei limiti

I limiti di corsa definiscono i punti in cui la porta si arresta durante l'apertura o la chiusura.Seguire la procedura descritta per impostare i limiti.

Per programmare i limiti della corsa:

1. Aprirle la lente della luce. Tenere premuto il pulsante nero (1) finché la spia gialla (3) inizia a lampeggiare lentamente, quandi rilasciare.
2. Tenere premuto il pulsante nero (1) finché la porta raggiunge la posizione di apertura desiderata. Regolare la posizione della porta con i pulsanti nero (1) e arancione (2). Il nero ALZA la porta, l'arancione la ABBASSA.
3. Premere il telecomando programmato (4) o la barra sul commando della porta forniti in dotazione con l'apriorta. In quello modo si imposta la posizione di aperture (SU). La porta si abbassa fino a terra e si rialza fino alla posizione di aperture (SU). L'apriorta haosi memorizzato i limiti della corsa.

Verificare che la porta sia sufficientemente alta per il passaggio del veicolo. Regolarla se necessario.
4. La spia (3) smette di lampeggiare quando i limiti sono stati memorizzati. Se la porta inverte la propria corsa o arresta prima di toccare il pavimento, ripetere immediatamente i punti da 1 a 3. Se i limiti non vengono comunique memorizzati, andare al punto 15 del paragrafo Risoluzione dei problemi e seguire le istruzioni per l'impostazione manuale dei limiti.

NOTA: La spia di funzionamento lampeggia 11 volte quando la procedura di impostazione dei limiti fallisce. Qualora venga rilevato quello erre, andare al punto 15 della sezione Problemi? e seguire le istruzioni per l'impostazione manuale dei limiti.

26 Impostazione della forza

Il pulsante di impostazione della forza si trova dietro la lente luminosa dell'apriorta. L'impostazione della forza regola la quantità di forza necessaria per aprire e chiudere la porta.

1. Aprire la lente della luce. Individuare il pulsante arancione (2).

2. Premere il pulsante arancione (2) due volte per acceder alla modalità di regolazione della forza. La spia (3) lampeggerà velocimento.

3. Premere il telecomando programmatico (4) o la barra sul dato della porta forniti in dotazione con l'apriorta. La porta si porterà nella posizione di chiusura (GIU). Premere nuovamente il telecomando (4), la porta risalirà fino alla posizione di aperture (SU).

La spia (3) smette di lampeggiare quando la forza è stata memorizzata. La porta deve effettuare un ciclo completo, SU e GIù, affinché la forza venga regolata correttamente. Se l'unità non riesce ad aprire e chiudere la porta completeness, ispezionare la porta per verificare che sua ben bilanciata e libera da intralci o inceppamenti.

Per completeness correttamente l'impostazione dei limiti, DEVE èsso effettuato l'apprendimento della forza.

Test del sistema di sicurezza di inversionione del movimento

Il test di sicurezza del sistema di inversionione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga a contatto con un ostacolo di 40mm che si trovi sul pavimento. Se l'apriorta non è regolato in modo appropriato, la porta del garage, chiudendosi, cui causare gravi danni alle persone. Ripetere il test una volta al mese e regolare secondo le necessità.

Procedimento: Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 40mm (1). Azionare la porta nella fase di chiusura, a contatto con l'ostacolo la porta deve invertire il movimento. La porta deve invertire il proprio moto se incontrare ostacoli. Se la porta si ferma a causa di un ostacolo, rimuovere l'ostacolo e ripetere la procedura del punto 25 Impostazione dei limiti. Ripetere la prova.

Quando la porta inverte il movimento venendo a contatto con un ostacolo di 40mm , togliere l'ostacolo e far fare all'apriorta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completa. In caso contrario, ripetere i puncti 25 e 26 delle procedure di impostazione dei limiti e della forza, e ripetere la prova di inversionione di sicurezza. Posizionare un peso da 20kg al centro della porta e verificare che la porta non si sposti più di 500mm .

114A2802F-I

28 Installazione del Sistema "Protector"

(si veda "Accessori")

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 400N (40kg). Se la forza di chiusura è regolata su un valore superiore a 400N, si deve installare il Sistema "Protector". Dop che l'apriorta è stato installato e regolato, si può installare l'accorso Riolo "Protector". Le istruzioni sono accluse a quello accessorio.

Il Sistema "Protector" fornisce un'ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito alla porta del garage.

Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrogatto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolaremente a quei proprietari di casa che abbiano bambini piccoli.

29 Funzioni speciali

A. Collegamento passo d'uomo

Apriré la lente della luce. Individuare i morsetti ausiliari ad attacco rapido. Inserire il cavo da campanello nei morsetti 8 e 7.

B. Collegamento del lampeggiante

Il lampeggiante può essere installato ovunkue. Collegare i conduttori del lampeggiante ai morsetti 6 e 5. Il morsetto 5 ha la messa a terra.

30 Accessori

(1) Modello 84330EML
(2) Modello 84333EML
(3) Modello 84335EML
(4) Modello 8747EML
(5) Modello 845EML

Telecomando a funzione singola
Telecomando a 3 funzioni
Mini-telekomando a 3 funzioni
Sistema di entrata alla chiavi
Pannello di lavoro della porta a più funzioni
Serratura esterna
Sgancio rapido esterno
Sistema "Protector"
Il braccio "Chamberlain"- The Chamberlain Arm™

(10) Modello FLA230EML
(11) Modelo 75EML
(12) Modello 1EML
(13) Modelo 34EML

Modello 41EML

Kit lampeggiante
pulsante di controllo della porta illuminato
Maniglia di sgancio rapido
Selettore a chiave, 2 funzioni (a parete)
Selettore a chiave, 2 funzioni (a incasso)

NON RAFFIGURATO

Modello MDL100EML Chiavistello meccanico per porta

ISTRUZIONI PER L'IMPIANTO ELETTRICO DEGLI ACCESSORI

Serratura esterna - ai morsetti dell'apriorta: rosso-1 e bianco-2
Sistema "Protector" - ai morsetti dell'apriorta: bianco-3 e grigio-4
Pannello di lavoro - ai morsetti dell'apriorta: rosso-1 e bianco-2

1. L'apriorta non funziona né premendo il pulsante, né usando il telecomando:

2. L'apriorta riceve la corrente? Inserire la lampada nella presa. Se la luce non si accende, controllare la scatola dei fusibili o l'interruttore automatico. (Alcune prese sono controllate da un interrottore a parete.)

3. Sono state smontate tutte le serrature della porta? Rivedere le avventenze per l'installazione a pagina 1.
4. C'è un accumulo di neve o di ghiaccio sotto la porta? La porta può essere gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
5. Puo darsi che la molladolla porta del garage sua roffa. Farla sostituire.

6. Il fatto di aver ripetuto l'opération più voltecould aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un'altra volta.

7. L'apriorta funziona col telecomando, ma non col pulsante:

8. I pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell'apriorta. Cortocircuitare i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l'apriorta funziona, controllare che non ci sa un contatto difettoso nel pulsante illuminato o un cortocircuito sosti punti di metallo o un cavo spezzato.

9. I collegamenti elettrici sono giusti? Rivedere网页 4.

10. La porta funziona usingo il pulsante a parete ma non usingo il telecomando:

11. Provare una nuova batteria.

12. Se si hanno due o più telecomandi e solo uno funziona, ripetere Programmazione dell'apriorta, del telecomando e del selettore digitale, punti 22 e 23.

13. Il pulsante del lavoro della porta lampeggia? L'apriorta è in modalità bloccata. Se si dispone di un lavoro multifunzione della porta, tenere premuto il pulsante Lock per 2 secondi. Il pulsante del lavoro della porta smetterà di lampeggiare.

14. Il telecomando ha un raggio d'azione corto:

15. La batteria è installata?

16. Gambiare la posizione del telecomando nella macchina.
17. Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l'isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.
18. La porta inverte il movimento senza ragione apparente e la luce dell'apriorta non lampeggia:
19. C'é qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
20. Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.
21. Ripetere l'impostazione dei limiti e della forza, segendo le procedure ai punti 25 e 26.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La porte inverte il movimento senza ragione apparente e la luce del pulsante di lavoro della porta lampeggia per 5 secondi dopo l'inversione:

Controllare ilsystema"Protector"(se questo accessorio è stato installato).Se la luce lampeggia, correggere l'allineamento.

1. Il rumore fatto dall'apriorta disturba I' abitazione:

Se il rumore dell'apriorta nelle è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l'isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l'effetto suono" ed è di facile installmente.

1. La porta del garage si après e si chiude da sola:

Accertarsi che il pulsante del telecomando non sua fermo sulla posizione "funzionamento".

1. La porta si ferma, ma non si chiude completeness:

Ripetere l'impostazione dei limiti, segundo la procedura al punto 25.

Ripetere la prova di inversionione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.

114A2802F-I

1. La porta si après, ma non si chiude:

2. Controllare ilsystema"Protector"(se questo accessorio è stato installato).Se la luce lampeggia, correggere l'allineamento.

3. Se la luce dell'apriorta non lampeggia e si tratta di una nuova installmente, controllare la forza verso il basso.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La luce dell'apriorta non si accende:

Sostituire la lampadina (massimo 24V/21W). Sostituire le lampadine bruciate con lampadine 'heavy duty' per prestazioni pesanti.

1. L'apriortaatica:

Può darsi che la porta sia sbilanciata o che le molle siano rotte. Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Aprire e chiudere la porta manualmente. Una porta che sia ben bilanziata rimarra in una certa posizione in qualunque punto della sua corsa, interamente sostenuta alla sue molle. Se quello non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolverve il problema.

1. Il motore dell'apriorta ronza per un po', ma non funziona:

2. Le molle della porta del garage sono rotte. SI VEDA SOPRA.

3. Il problema capita la prima volta che si usa l'apriorta. La porta è chiusa a chiave. Rendere inoperativa la serratura della porta.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. L'apriorta non funzione per mancanza di corrente:

2. Tirare giù la fune e la maniglia per lo sgancio manuale per staccare il carrelo. La porta può essere aperta o chiusa manually. Quando l'energia è rinnerita, tirare giù dritto la maniglia di sgancio manuale. Quando l'apriorta sarebbe什么意思 in funzione un'altra volta, il carrelo si ricollegherà.
   L'accessorio di sgancio rapido esterno disinserisce il carre lall'esterno del garage nel caso che manchi la corrente.

3. Impostazione manuale dei limiti:

4. Tenere premuto il pulsante nero finché la spia gialla inizia a lampeggiare lentamente, quindi rilasciare.

5. Tenere premuto il pulsante nero finché la porta raggiunge la posizione di apertura (SU) desiderata. Regolare la posizione della porta con i pulsanti nero e arancione. Il nero ALZA (apre) la porta, l'arancione la ABBASSA (chiude).

Verificare che la porta sia sufficientemente alta per il passaggio del veicolo.

1. Premere il telecomando o il dato della porta. In quello modo si imposta il limite SU (aperto) e la porta comincia a chiudersi. Premere immediatamente il pulsante arancione o nero. La porta si ferma.

Regolare il limite di chiusura (GIù) con i pulsanti nero e arancione. Verificare che la porta sia Completely chiusa perché applicare pressione eccessiva sulla guida (la guida non dovrebbe piegarsi in avanti e la catena/cinghia non dovrebbe pendere al di fatto della guida). Premere il telecommando o il comando della porta. In quello modo si imposta il limite di chiusura (GIù) e la porta comincía ad apriri.

NOTA: Se non si preme il tasto nero o arancione prima che la porta tocchi il pavimento, l'apriorta provera a impostare i limiti automaticamente, invertendo il movimento della porta e arrestandola al limite superiore impostato precedentemente. Se la spia di funzionamento non lampeggia 10 volte, l'impostazione dei limiti è stata completata e non deve essere effettuata manually; il limite inferiore sare il impostato in corrispondenza del pavimento. Indipendentemente dal fatto che i limiti vengano impostati in modo automatico o manuale, è OBBLIGATORIO effettuare l'appendimento della forza per completing correttamente l'impostazione dei limiti. Vedere la sezione 26, Impostazione della forza.

1. Apriré e chiudere la porta 2 o 3 volte con il telecommando o il lavoro della porta.

2. Se la porta non si ferma nella posizione di aperture (SU) desiderata o inverte il movimento prima di fermarsi nella posizione di chiusura (GIù), ripetere nuovamente la procedura manuale di impostazione dei limiti.

3. Se la porta si arresta in entrambe le posizioni SU e GIù, passare alla prova delsystemadi inversionione di sicurezza.

CURA DELL'APRIPORTA

Una volta che é installato in modo appropriato, l'apriorta darà una ottima prestazione con un minimo di manutenzione. L'apriorta non richiede ulteriori lubrificazione.

Regolazione del limite e della forza: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l'apriorta è installato. Le condizioni Atmosferiche sono casare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primo anno di funzionamento.

Fare riferimento alla regolazione del limite e della forza a pagna 6. Seguire attendamente le istruzioni e ripetere il test di sicurezza d'inversione del movimento dopo agli regolazione.

Apparecchio trasmittente del telecomando: Il telecomando può essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nella stesso garage. Fare riferimentoagli Accessori. L'apparecchio ricevente va programmato in modo che funzioni con qualsiasi nuovo telecomando.

Batteria del telecomando: Le batterie al litio dovrebrero essere operative per un periodo di almeno cinque anni. Se la luce diventa fioca o non si accende, sostituire la batteria. Se il raggio di trasmissione diminuisce, controllare la luce di controllo della batteria.

Per cancellare la batteria: Per sostituire le batterie, après l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il lato positivo rivolto versus l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta.

MANUTENZIONE DELL'APRIPORTA

Una volta al mese:

• Ripetere il test di sicurezza dell'inversione del movimento. Fare i cambiamenti necessari.
• Azionare la porta manually. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completeness. Se necessario, regolare i limiti e/o la forza.

Una volta al anno:

• Oliare i rulli, i cuscinetti e le cerniere della porta. L'apriorta non richiede ulteriori lubrificazione. Non lubricare i binari della porta.
  LUBRIFICARE IL CARRELLO E LA GUIDA.

L'apriorta peut essere azionato da uno dei seguenti dispositiivi:

• Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.
• Ilsystemacon serratura esterna o quello di entrataswana chiave. (Seuno o l'alto di quosti due accessori è stato installato).
• Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi.

Aperture della porta a mano:

La porta deve essere complemente chiusa, se possibile. Molle che siano deboli o rotte possono causare la rapida caduta della porta aperta con seguenti gravi danni alle persono o alle cose.

La porta può essere aperta a mano tirando la maniglia di sgancio verso il basso e all'indietro (verso l'apriorta). Per riallacciare la porta, tirare la maniglia di sgancio diritto verso il basso. Si ricollegherà nel successivo movimento verso l'alto o verso il basso.

Non usare la maniglia di sgancio per aprire o chiudere la porta.

Quando l'apriorta viene attivato dal telecommando o dal pulsante illuminato del commando della porta:

1. Se è aperta, la porta si chiude. Se è chiusa, la porta si après.
2. Se si sta chiudendo, la porta si arresta.
3. Se si staAPO, la porta si arresta (lasciando spazio sufficiente per l'entrata e l'uscita di animali e il passaggio di aria fresca).
4. Se la porta viene arrestata in posizione parzialmente chiusa o aperta, inverte la direzione di movimento.
5. Se la porta incontrá un ostacolo durante la chiusura, inverte il proprio moto.
6. Se la porta incontrà un ostacolo durante l'apertura, la porta inverte il proprio moto e si arrasta.
7. Ilsystemafacoltativo"Protector"fa uso di un raggio di luce invisibile che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E' vivamente RACCOMANDATO per proprietari di casa con bambini piccoli.

Dopo aver fatto azionare l'apriorta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti.

La luce dell'apriorta si accende: 1. inizialmente, quando l'apriorta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l'apriorta.

La luce si spegne automaticamente dopo 2 minuti e 1/2. La lampadina deve essere al massimo di 24V/21W.

SPECIFICHE

Alimentazione 230-240 VAC, 50Hz

Forza di trazione

massima. 700N (ML700, ML750)

.800N (ML850)

Potenza. 115W (ML700, ML750)

.125W (ML850)

Potenza in standby 5,5W (ML700, ML750)

5,5W (ML850)

Coppia normale. 7Nm (ML700, ML750)

8Nm (ML850)

Azionamento

Type . . .Motoriduttore c.c. lubricatorio a vita.

Meccanismo di azionamento

Azionamento............Catena/cinghia con carrello in due pezzi su guida di acciaio.

Lunghezza della corsa......regolabile fino a 2,3m.

Rapporto di corsa 127-178mm per secondo.

Luce. si accende quando la porta comincía a muoversi, si spegne 2 minuti e 1/2 après che la porta si è fermata.

Connessione della porta braccio della porta regolabile. Sgancio del carrello a cavo.

Sicurezza

Personale......... pulsante e arresto automatica nella direzione verso il basso. Pulsante e fermata automatica nella direzione verso l'alto.

Elettronica.......Regolazione automatica della forza.

Elettrica. Protezione sovraccarico trasformatore e

cablaggio pulsante in bassa tensione.

Finecorsa .Rilevatore ottico RPM/Passpoint.

Regolazione finecorsa ....Elettronica, semiautomatica e automatica.

Circuito di avvio ...Circuito pulsante a bassa tensione.

Dimensioni

Lunghezza (totale) .3,2m

Spazio libero necessario...30mm

Peso sospeso 14,5kg

Apparecchio ricevente

Registri della memoria.....12

Frequenza operativa. 433,92MHz

NOTA SPECIALE: Chamberlain raccomanda l'installazione delsystema Protectori su tutti gli apriorta per garage.

GARANZIA PER L'APRIPORTA PER GARAGE

La Chamberlain GmbH garantisce per un periodo di 24 anni (2 anni) nella data di acquisto di quello prodotto al primo dettagliante che acquisti quello prodotto, che il prodotto è privo di difetti di materia e/o fabbricazione. Il motore è garantito da difetti di materia e/o di lavorazione per un periodo di: ML850, 60 anni (5 anni); ML750, 48 anni (4 anni); ML700 36 anni (3 anni) nella data di acquisto. A risecione del prodotto, il primo dettagliante è tenato a contrallare il prodotto per accertarne possibili visibili difetti.

Condizioni: Questa garanzia costituisse l'unico mezzo disponibile per legge al compratore per qualiasi da nanno relativo a una parte e/a a un prodotto difettosi o risultante da这也. La garanzia è strettamente limitata alla riparazione o sostuzione delle parti di questo prodotto che risultino difettose.

Questa garanzia non copre danni non dovuti a difetti, ma causati da uso improprio (incluso uso non completeness in accordo con le struzioni, fornite alla Chamberlain, per quanto riguarda l'installazione, il funzionamento e la cura dell'unità, o dovuti alla mancanza di adeguate manutenazione e regolazione, o a qualsiasi adattamento o alterazione dei prodotti) e costo della mano d'opera per smontare o installare un'unità riparata o sostituita, o batterie di ricambio.

Un prodotto in garanzia, che risultati difettosto in materiale e/o fabbricazione, sare riparato o sostituito (a seconda della decisione della Chamberlain) nella costo per il proprietario per la riparazione o la sostituzione delle parti e/o del prodotto. Le parti difettò saranno riparate o sostituite con parti nuove o ricondizionate in fabbrica o opessione della Chamberlain.

Se, durante il periodo di garanzia, il prodotto dovesselenamebrare difettoso, contattare il postodove è stato acquistato originariamente.

Questa garanzia non riguarda i diritti statutari dell'acquirente, quando ci sa在一 valida legislazione nazionale applicabile, o i diritti dell'acquirente nei confronti del venditore al dettaglio, che derivivo dal loro contratto di vendita/acquisto. In mancanza di una legislazione nazionale o EC applicabile, Questa garanzia sare l'unica e esclusiva risorsa per l'acquirente, e tanto la Chamberlain quanto le sue consociate ed I sui distribitori non saranno responsabili per danni accidentali o seguenti per ogni expressa o implicita garanzia pertinente a quello prodotto.

Nessun rappresentante, o nessuna persona, è autorizzato a assumeri qualunjue altra responsabilità periconto della Chamberlain in relazione alla vendita di questo prodotto.

Dichiarazione di Conformità

Io sottocritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori soddisfano le Direttive e le Norme indicate.

Modelo: ML700,ML750,ML850

Dichiarazione integrativa

UnsystemadiomazionaplicatetoaPortaGaragedevessereinstalato emanentuoinefficienza secondutteistruzioni formdalProduktore,inalidisodissifarelesdisposizioni dellaEN12453，EN13241-1eDirettivaMacchine89/392/CEE.

B.P.Kelkhoff
Manager, Regulatory Affairs
THE CHAMBERLAIN GROUP, INC.
845 Larch Ave.
Elmhurst, IL 60126
USA
May, 2005

BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSREGELS
