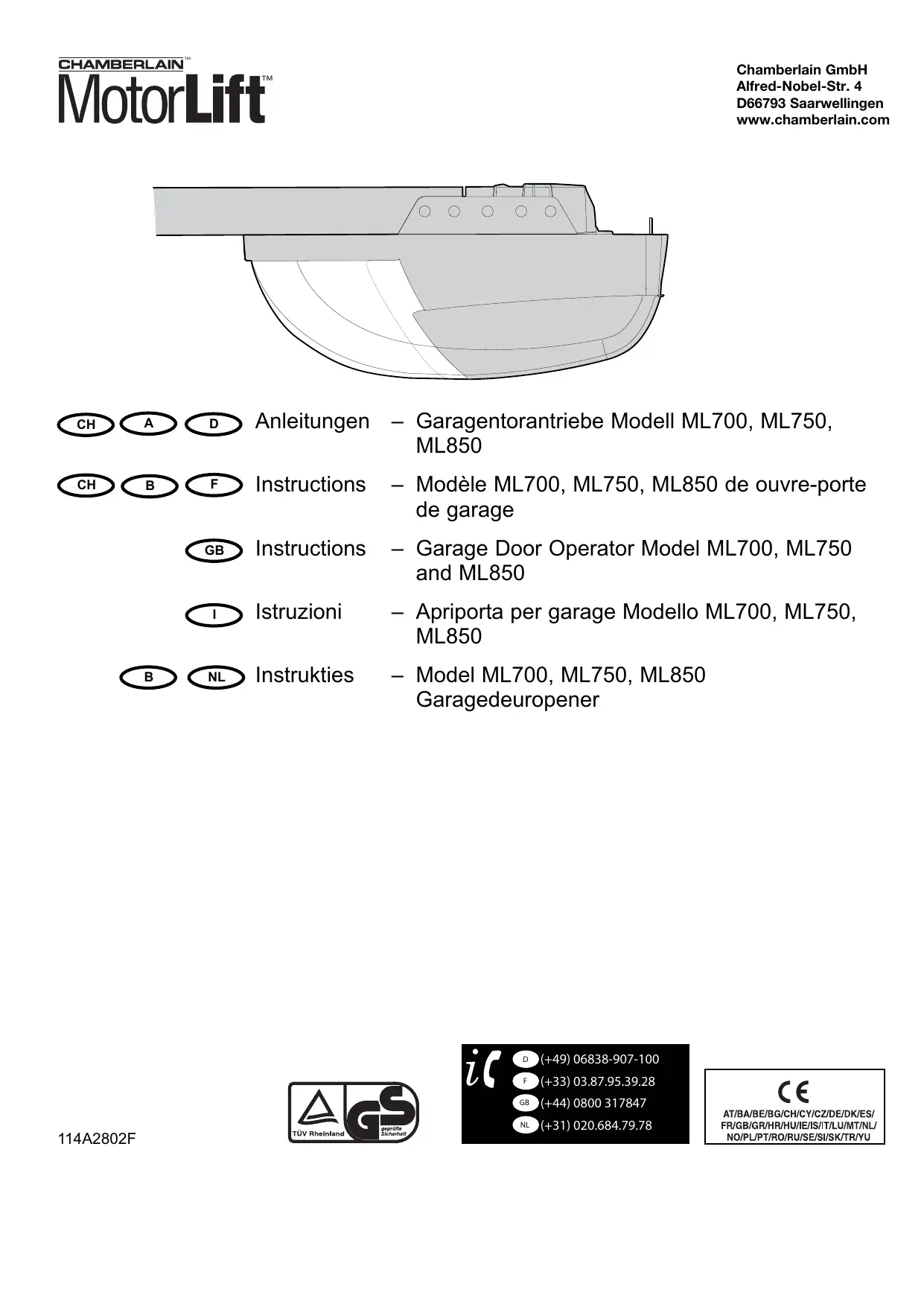

Retrouvez gratuitement la notice de l'appareil ML700 CHAMBERLAIN au format PDF.
Téléchargez la notice de votre Motorisation de porte de garage au format PDF gratuitement ! Retrouvez votre notice ML700 - CHAMBERLAIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ML700 de la marque CHAMBERLAIN.

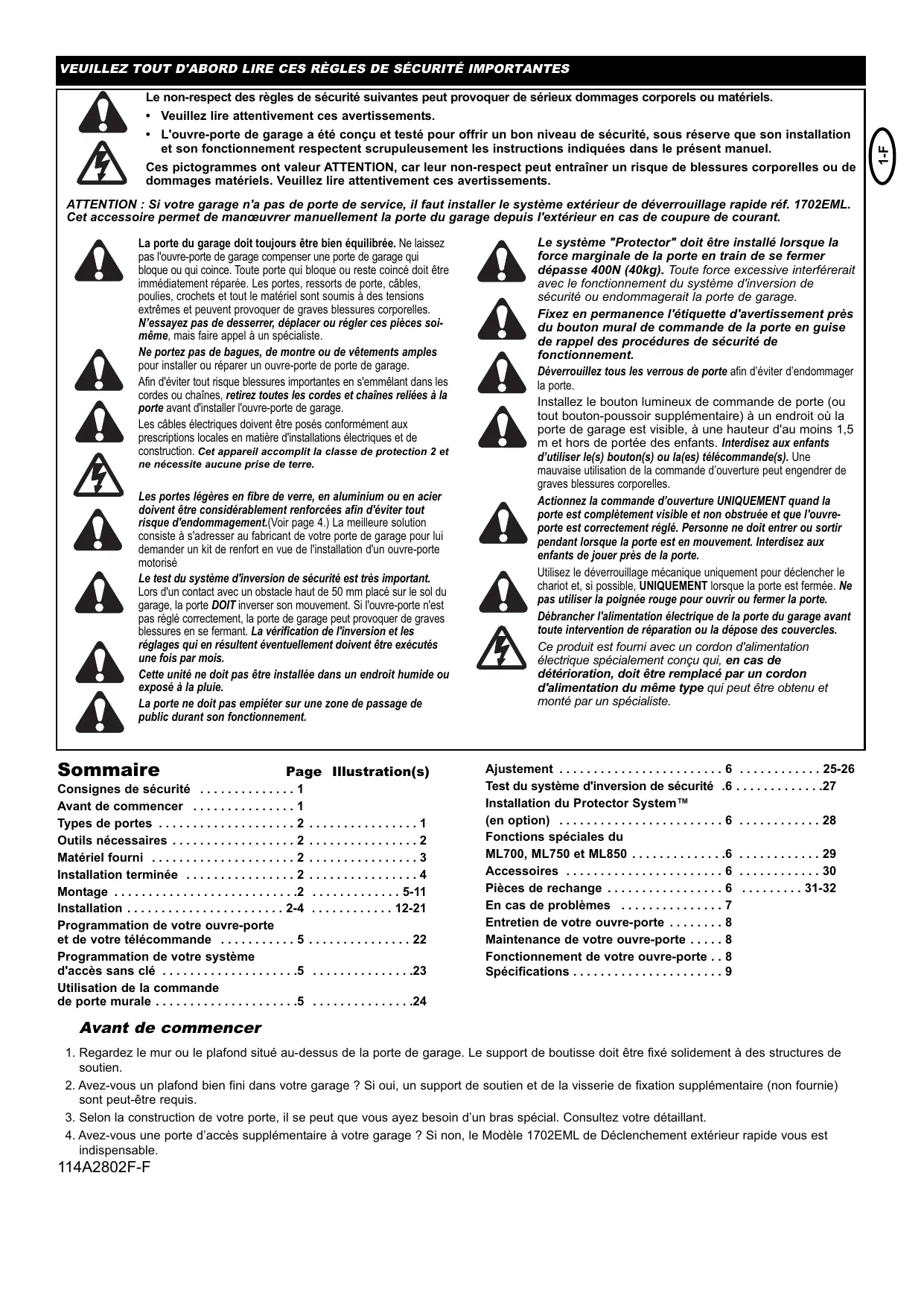

Ces pictogrammes ont valeur ATTENTION, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels. Veuillez lire attentivement ces avertissements. ATTENTION : Si votre garage n'a pas de porte de service, il faut installer le système extérieur de déverrouillage rapide réf. 1702EML. Cet accessoire permet de manœuvrer manuellement la porte du garage depuis l'extérieur en cas de coupure de courant. La porte du garage doit toujours être bien équilibrée. Ne laissez pas l'ouvre-porte de garage compenser une porte de garage qui bloque ou qui coince. Toute porte qui bloque ou reste coincé doit être immédiatement réparée. Les portes, ressorts de porte, câbles, poulies, crochets et tout le matériel sont soumis à des tensions extrêmes et peuvent provoquer de graves blessures corporelles. N’essayez pas de desserrer, déplacer ou régler ces pièces soimême, mais faire appel à un spécialiste. Ne portez pas de bagues, de montre ou de vêtements amples pour installer ou réparer un ouvre-porte de porte de garage. Afin d'éviter tout risque blessures importantes en s'emmêlant dans les cordes ou chaînes, retirez toutes les cordes et chaînes reliées à la porte avant d'installer l'ouvre-porte de garage. Les câbles électriques doivent être posés conformément aux prescriptions locales en matière d'installations électriques et de construction. Cet appareil accomplit la classe de protection 2 et ne nécessite aucune prise de terre.
Le test du système d'inversion de sécurité est très important. Lors d'un contact avec un obstacle haut de 50 mm placé sur le sol du garage, la porte DOIT inverser son mouvement. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent éventuellement doivent être exécutés une fois par mois. Cette unité ne doit pas être installée dans un endroit humide ou exposé à la pluie. La porte ne doit pas empiéter sur une zone de passage de public durant son fonctionnement.
Déverrouillez tous les verrous de porte afin d’éviter d’endommager la porte. Installez le bouton lumineux de commande de porte (ou tout bouton-poussoir supplémentaire) à un endroit où la porte de garage est visible, à une hauteur d'au moins 1,5 m et hors de portée des enfants. Interdisez aux enfants d’utiliser le(s) bouton(s) ou la(es) télécommande(s). Une mauvaise utilisation de la commande d’ouverture peut engendrer de graves blessures corporelles. Actionnez la commande d’ouverture UNIQUEMENT quand la porte est complètement visible et non obstruée et que l'ouvreporte est correctement réglé. Personne ne doit entrer ou sortir pendant lorsque la porte est en mouvement. Interdisez aux enfants de jouer près de la porte. Utilisez le déverrouillage mécanique uniquement pour déclencher le chariot et, si possible, UNIQUEMENT lorsque la porte est fermée. Ne pas utiliser la poignée rouge pour ouvrir ou fermer la porte. Débrancher l'alimentation électrique de la porte du garage avant toute intervention de réparation ou la dépose des couvercles. Ce produit est fourni avec un cordon d'alimentation électrique spécialement conçu qui, en cas de détérioration, doit être remplacé par un cordon d'alimentation du même type qui peut être obtenu et monté par un spécialiste.
Test du système d'inversion de sécurité .6 Installation du Protector System™ (en option) . . . . . . . . . . . . . . . . . . . . . . . . 6 Fonctions spéciales du ML700, ML750 et ML850 . . . . . . . . . . . . . .6 Accessoires . . . . . . . . . . . . . . . . . . . . . . . 6 2. Avez-vous un plafond bien fini dans votre garage ? Si oui, un support de soutien et de la visserie de fixation supplémentaire (non fournie) sont peut-être requis. 3. Selon la construction de votre porte, il se peut que vous ayez besoin d’un bras spécial. Consultez votre détaillant. 4. Avez-vous une porte d’accès supplémentaire à votre garage ? Si non, le Modèle 1702EML de Déclenchement extérieur rapide vous est indispensable.
8 Fixation du chariot au rail Faites glisser le chariot extérieur (1) dans l'extrémité arrière (ouvreporte) de l'ensemble du rail (2) ; veillez à ce que l'extrémité comportant le bras de dégagement du chariot (3) soit tournée vers le mécanisme d'ouverture. Faites glisser le chariot extérieur jusqu'en bas du rail jusqu'à ce qu'il s'engage dans le chariot intérieur.
(1) Manchon de boutisse (9) Cache ampoule (2) Support de poulie libre (10) Corde et poignée de déclenchement manuel (3) Chariot (5). Poussez l'ensemble support de poulie libre vers l'avant du rail afin d'éliminer le mou en trop de la chaîne/courroie. Alignez les trous des boulons sur les supports (6) avec ceux de l'ouvre-porte. Fixez les supports à l'ouvre-porte à l'aide des boulons précédemment retirés. Serrez les boulons correctement. Les dents de la roue d'entraînement de l'ouvre-porte doivent s'engrener sur la chaîne/courroie. ATTENTION : Utilisez uniquement les boulons montés dans le haut de l'ouvre-porte. L'utilisation d'autres boulons endommagerait sérieusement l'ouvre-porte.
Chamberlain Arm™ ainsi que ce manuel d'utilisateur lors de l'assemblage du rail.
(2), fixez à l'aide des vis (3). Insérez le boulon (4) dans le trou de butée de chariot (5), fixez à l'aide de la rondelle (6) et de l'écrou (7).
Appliquez de la graisse (1) sur les bords intérieurs des sections du rail. Placez les éléments du rail (2) sur une surface plane en vue de l'assemblage. Les quatre sections du rail sont toutes interchangeables. Faites glisser le support de rail (3) sur la section de rail. Reliez le rail en faisant glisser le support de ce dernier sur la section suivante. Tapez l'ensemble du rail (4) sur le morceau de bois (5) jusqu'à ce que les sections de rail affleurent. Recommencez avec les sections de rail suivantes.
Retirez la chaîne/courroie du carton et déposez-la sur le sol (sans la tordre). A. Chaîne : Poussez les broches de la barrette de liaison principale (3) dans le maillon de la chaîne (4) et dans le troux du chariot (5).(voir illustration) Poussez le capuchon (2) au-dessus des broches et sur les encoches. Faites glisser le ressort clipsable (1) sur le capuchon et sur les encoches des broches jusqu'à ce que les deux broches soient bien fixées à leur place. B. Courroie : Accrochez l'élément de connexion (6) du chariot dans la fente (7) située sur le chariot (8).
Faites glisser le manchon de boutisse (1) sur le rail (5). Faites glisser la rondelle plate (3), le ressort (2) et la rondelle (3) sur le boulon à tête bombée (4). Vissez à la main l'écrou (6) sur le boulon à tête bombée. Serrer l'écrou à l'aide de la clé à fourche (7) jusqu'à ce que la chaîne ou la courroie crantée se trouve à environ 2 mm au-dessus de la base du rail au niveau du milieu. NE PAS TROP TENDRE LA CHAINE OU LA COURROIE CRANTEE ! Voir image (8).
Ouvrez tous les verrous de porte de garage existants pour éviter d’endommager votre porte. Afin d’éviter de sérieux dommages corporels par suite d’enchevêtrements, otez toutes les cordes reliées à la porte de garage avant d’installer l’ouvre-porte. Il est recommandé d’installer l’ouvre-porte à plus de 2,1m au-dessus du sol, si l’espace le permet.
Vous pouvez fixer le support de boutisse soit au mur de boutisse (1) ou au plafond (3). Suivez les indications qui correspondent le mieux à votre cas particulier. Lorsque la porte de garage est fermée, faites une marque pour indiquer son centre vertical (2). Prolongez la ligne jusqu’au mur de boutisse situé au-dessus de la porte. Ouvrez la porte jusqu'à son point de course le plus haut. Tracez un trait horizontal d'intersection (4) sur le mur de boutisse à 5cm au-dessus du point haut afin de prévoir un espace libre de déplacement pour le bord supérieur de la porte.
REMARQUE : reportez-vous au trait horizontal et à l'axe vertical créés à l'étape 12 pour positionner correctement le support de boutisse. A. Montage au mur : centrez le support de boutisse (1) sur l'axe vertical (2) avec le bord inférieur du support de boutisse sur le trait horizontal (4) (avec la flèche vers le plafond). Repérez tous les trous du support de boutisse (5). Percez des trous de guidage de 4,5mm et fixez le support de boutisse à l'aide des vis à bois (3). B. Montage au plafond : prolongez l'axe vertical (2) sur le plafond. Centrez le support de boutisse (1) sur le repère vertical sans dépasser 150mm par rapport au mur. Veillez à ce que la flèche pointe vers l'ouvre-porte. Repérez tous les trous du support de boutisse (5). Percez des trous de guidage de 4,5 mm et fixez le support de boutisse à l'aide des vis à bois (3). Pour un montage à un plafond en béton, utilisez les pièces d'ancrages à béton (6) fournies.
Placez l’ouvre-porte sur le sol du garage, en dessous du support de boutisse. Utilisez l’emballage pour protéger le couvercle. Levez le rail jusqu'à ce que les trous situés dans le manchon de boutisse et ceux situés dans le support de boutisse soient alignés. Assemblez à l'aide de l'axe d'assemblage (1). Insérez la bague de fixation (2) pour fixer. N.B.: Pour permettre au rail de dégager les ressorts d’une porte articulée, il peut être nécessaire de poser l’ouvre-porte sur un support provisoire. L’ouvre-porte doit soit être fixé à un support provisoire, soit être maintenu fermement en place par une autre personne.
(Figure A) pour fournir un soutien rigide. Sur des plafonds finis (Figure B), installez un support de métal résistant (non fourni) (4) sur le soutien structurel avant de monter l’ouvre-porte. Pour montage dans un plafond en béton (Figure C), utiliser les ancrages pour béton fournis (5). De chaque côté de l’ouvre-porte, mesurez la distance de l’ouvre-porte jusqu’au soutien structurel (ou plafond). Coupez les deux morceaux des supports pendants à la longueur requise. Aplatissez une extrémité de chaque support et tordez- la ou recourbez-la, afin qu’elle s’ajuste aux angles de fixation. Ne les tordez pas au niveau des trous du support. Percez des trous de guidage d’environ 4,5mm dans les soutiens structurels (ou plafond). Fixez les supports aux soutiens à l'aide des vis à bois (2). Soulevez l’ouvre-porte et fixez-le aux supports pendants à l’aide des vis, des rondelles et des écrous (3). Assurez-vous que le rail est bien centré au-dessus de la porte. OTEZ la planche de 25mm. Faites fonctionner la porte manuellement. Si la porte bute contre le rail, surélevez le support de boutisse. Prenez la graisse de rail et lubrifiez la surface inférieure du rail (6).
Faites passer une extrémité de la corde (1) à travers le trou situé en haut de la poignée rouge, de sorte que le mot "NOTICE" se lise juste sur le dessus, tel qu’indiqué (3). Fixez solidement avec un noeud (2). Le noeud doit se trouver au moins à 25mm de l’extrémité de la corde pour ne pas glisser. Faites passer l’autre extrémité de la corde à travers le trou du bras de dégagement du chariot extérieur (4). Ajustez la longueur de la corde de sorte que la poignée se trouve à 1,8m au-dessus du sol. Fixez solidement avec un noeud. N.B.: Si vous devez couper la corde, faites fondre l’extrémité à l’aide d’une allumette ou d’un briquet pour éviter qu’elle ne s’effrange.
POUR EVITER DES DIFFICULTES D’INSTALLATION, NE FAITES PAS FONCTIONNER L’OUVRE-PORTE DE GARAGE AVANT D’AVOIR LU L’INSTRUCTION DE LE FAIRE.
établir la distance idéale entre la porte et le rail (à moins que la hauteur soit insuffisante).
Placez une planche de 25mm d’épaisseur (1) à plat sur la partie supérieure de la porte, près de la ligne de repère du centre, tel qu’indiqué. Posez le rail sur la planche.
2-1/2 minutes lorsque le courant est branché. Au bout des 2-1/2 minutes, elle s'éteindra. Effectuez la procédure inverse pour fermer la lentille Remplacez les ampoules grillées par des ampoules à construction renforcée (anti-choc).
Mode d’installation de portes en sections et en une pièce : Le support de porte (1) possède des trous de fixation gauche et droit. Si votre installation nécessite des trous de fixation supérieur et inférieur, utilisez le support de porte et la plaque de support de porte (2) comme illustré. 1. Centrez le support de porte (avec ou sans sa plaque, selon le cas) sur la face interne supérieure de la porte comme illustré. Repérez les trous. A. Porte d'un seul tenant ou porte sectionnelle à un rail : monter la ferrure de porte à l'intérieur et en haut au niveau de la porte. B. Porte sectionnelle avec deux rails horizontaux : monter la ferrure de porte à 150 - 250 mm de l'arête supérieure de la porte. 2. A. Portes en bois Percez des trous de 8 mm et fixez le support de porte à l'aide de l'écrou, de la rondelle frein et du boulon à tête bombée (3). B. Portes en tôle Fixez à l'aide des vis à bois (4). C. Option de porte en une pièce Fixez à l'aide des vis à bois (4).
A. INSTALLATION DE LA PORTE EN UNE PIECE: Fixez les sections de bras de porte droite (1) et incurvée (2) ensemble à la longueur maximale possible (moyennant un chevauchement de 2 ou 3 trous) à l'aide de la quincaillerie (3, 4 et 5). Porte fermée, reliez la section de bras de porte droite (1) au support de porte à l'aide de l'axe d'assemblage (6). Fixez à l'aide de la bague de fixation (7). Déconnectez les chariots intérieur et extérieur. Faites glisser le chariot extérieur en arrière vers l'ouvre-porte et reliez le bras incurvé (2) au trou de connexion situé dans le chariot (8) à l'aide de l'axe d'assemblage (6). Il peut s'avérer nécessaire de soulever légèrement la porte pour permettre la jonction. Fixez à l'aide de la bague de fixation (7). REMARQUE : Lors du réglage de la fin de course supérieure, la porte ne doit pas être inclinée vers l'arrière lorsqu'elle est complètement ouverte. Une légère inclinaison vers l'arrière (9) entraînerait un inutile redressement et/ou fonctionnement saccadé lors de l'ouverture ou de la fermeture de la porte à partir de la position d'ouverture complète. B. INSTALLATION D'UNE PORTE SECTIONNELLE : Connectez suivant la figure B, puis passez à l'étape n°21.
Fixez l'étiquette d'avertissement en permanence au mur, près du bouton de commande de porte, en guise de rappel des procédures de sécurité de fonctionnement. 2 bornes (1) figurent à l'arrière de la commande de porte (2). Dénudez environ 6 mm de l'isolation du fil de sonnerie (4). Séparez les fils suffisamment pour relier le fil blanc/rouge à la borne RED (rouge) n°1 et le fil blanc à la borne WHT (blanche) n°2. Fixez le bouton de commande de porte à un mur intérieur du garage à l'aide des vis à tôle (3) fournies. Percez des trous de 4 mm et utilisez les pièces d'ancrage (6) en cas d'installation sur cloison sèche. Un endroit pratique est à côté de la porte de service et hors de portée des enfants. Faites parcourir le fil vers le haut du mur et le long du plafond jusqu'à l'ouvre-porte de garage. Utilisez des agrafes isolées (5) pour fixer le fil. Les raccords rapides du récepteur sont situés derrière la lentille de la lampe de l'ouvre-porte. Connectez le fil de sonnerie aux bornes comme suit : blanc/rouge avec rouge (1) et blanc avec blanc (2). Fonctionnement du bouton de commande Appuyez pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte en mouvement. Commande de porte multifonctions: Appuyez sur le carré blanc pour fermer ou ouvrir la porte. Pressez-le pour arrêter la porte pendant qu’elle est en mouvement. Dispositif d’éclairage: appuyez sur le bouton lumineux pour allumer ou éteindre l’ampoule de l’ouvre-porte. Si vous allumez l’ampoule, l’ouvreporte est activé et l’ampoule reste éclairée pendant 2-1/2 minutes. Appuyez à nouveau pour l’éteindre plus rapidement. Le bouton lumineux ne commande pas l’ampoule de l’ouvre-porte quand la porte est en mouvement. Dispositifs de verrouillage: Empêche le fonctionnement de la porte à partir de télécommandes portables. Cependant, la porte s’ouvre et se ferme à partir du bouton-poussoir de la commande de la porte, des accessoires du système de verrouillage extérieur et du système d’ouverture sans clé. • Pour mettre en marche: pressez et maintenez le bouton de verrouillage pendant 2 secondes. Le voyant du bouton-poussoir reste allumé tant que le dispositif de verrouillage est enclenché. • Pour éteindre: pressez et maintenez le bouton de verrouillage pendant 2 secondes. Le voyant du bouton-poussoir s’arrête alors de clignoter. Le dispositif de verrouillage s’éteint quand le bouton LEARN du panneau de commande est activé.
Personne ne doit entrer, ni sortir du garage lorsque la porte est en mouvement. Ne laissez pas les enfants manipuler le(s) bouton(s)-poussoir(s), ni la(les) télécommande(s). Ne laissez pas les enfants jouer à proximité.
(télécommande) sont programmés sur le même code. Si vous achetez des télécommandes supplémentaires, l'ouvre-porte de garage doit être programmé pour accepter les nouveaux codes des télécommandes. Pour programmer le récepteur pour qu'il accepte des codes de télécommande supplémentaires : utilisation du bouton orange "LEARN"
"LEARN" : 1. Pressez et relâchez le bouton orange "learn" (1) de l'ouvre-porte. Le voyant d'enregistrement (learn) s'allume en continu pendant 30 secondes. 2. Pendant ces 30 secondes, saisissez un code d'identification personnel (PIN) à quatre chiffres sur le clavier (2), puis pressez et maintenez enfoncé le bouton ENTER. 3. Relâchez le bouton lorsque la lampe de l'ouvre-porte clignote (3). Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles. REMARQUE : Cette méthode implique la présence de deux personnes si le système d'accès sans clé est déjà monté à l'extérieur du garage.
Pour effacer tous les codes des télécommandes Pour désactiver une télécommande, commencez par effacer tous les codes : pressez et maintenez enfoncé le bouton orange "learn" de l'ouvre-porte jusqu'à ce que le voyant d'enregistrement (learn) s'éteigne (environ 6 secondes). Tous les codes précédents sont alors effacés. Reprogrammez chaque télécommande ou système d'accès sans clé que vous souhaitez utiliser. Télécommande 3 canaux Le fonctionnement du grand bouton, si ce dernier est fourni avec votre ouvre-porte de garage, est programmé en usine. Des boutons supplémentaires sur toute télécommande 3 canaux à code tournant (rolling code) ou mini-télécommande peuvent être programmés pour faire marcher cet ouvre-porte ou d'autres ouvre-portes de garage à code tournant.
LA COMMANDE DE PORTE MULTI-FONCTIONS Appuyez sur la barre-poussoir (1) pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte. Fonction lampe Appuyez sur le bouton de la lampe (Light) (2) pour allumer ou éteindre la lampe de l'ouvre-porte. Celle-ci n'est pas commandée lorsque la porte est en mouvement. Si vous l'allumez et actionnez l'ouvre-porte, la lampe reste allumée pendant 2-1/2 minutes. Rappuyez pour l'éteindre avant ce délai. Fonction verrouillage Conçue pour empêcher le fonctionnement de la porte à partir des télécommandes portatives. Cependant, la porte s'ouvre et se ferme à partir de la commande de porte, du verrou extérieur et des accessoires du système d'accès sans clé. Pour activer la fonction, pressez et maintenez le bouton de verrouillage (Lock) (3) enfoncé pendant 2 secondes. La lampe de la barre-poussoir clignote tant que la fonction verrouillage est active. Pour éteindre la fonction, pressez et maintenez le bouton de verrouillage une nouvelle fois enfoncé pendant 2 secondes. La lampe de la barre-poussoir cesse de clignoter. La fonction verrouillage s'éteint également chaque fois que le bouton "LEARN" du panneau de l'ouvre-porte est actionné.
1. Ouvrez la lentille de la lampe. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que le voyant jaune (3) se mette à clignoter lentement, puis relâchez-le. 2. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que la porte atteigne la position d'ouverture souhaitée. Ajustez la position de la porte à l'aide des boutons noir (1) et orange (2). Le noir déplace la porte vers le HAUT, l'orange la déplace vers le BAS. 3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. Cela permet de régler la position HAUTE (ouverture) maximale. La porte se déplacera jusqu'au sol et reviendra à la position HAUTE (ouverture). L'ouvre-porte a enregistré ses fins de course. Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. Ajustez si nécessaire : 4. Le voyant (3) cessera de clignoter lorsque les fins de course auront été enregistrées.
Si cela ne permet pas de régler les fins de course, passez au point n°15 de la section Un problème? et suivez les instructions de réglage manuel des fins de course. REMARQUE : La lampe de travail clignote 11 fois chaque fois que la routine de réglage des fins de course échoue. Si vous obtenez cette erreur, passez au point n°15 de la section En cas de problème et suivez les instructions de réglage manuel des fins de course.
Le bouton de réglage de la force est situé derrière la lentille de la lampe de l'ouvre-porte. Le réglage de la force détermine la puissance nécessaire à l'ouverture et à la fermeture de la porte. 1. Ouvrez la lentille de la lampe. Repérez le bouton orange (2). 2. Appuyez deux fois sur le bouton orange (2) pour mettre l'unité en mode Ajustement de la force. Le voyant (DEL) (3) clignote rapidement. 3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. La porte se déplace vers la position BASSE (fermeture). Pressez une nouvelle fois la télécommande (4) pour faire monter la porte à la position HAUTE (ouverture). Le voyant (DEL) (3) cesse de clignoter lorsque la force est enregistrée. La porte doit effectuer un cycle de déplacement complet, vers le HAUT et vers le BAS, pour permettre le réglage correct de la force. Si l'unité ne peut pas ouvrir et fermer votre porte entièrement, examinez votre porte pour voir si elle est bien équilibrée et ne coince ou ne plie pas. La force doit IMPERATIVEMENT être enregistrée afin de terminer correctement le réglage des fins de course.
Le test du système d'inversion de sécurité est important. Le mouvement de la porte de garage DOIT s'inverser en cas de contact avec un obstacle de 40mm posé à plat sur le sol. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent éventuellement doivent être exécutés une fois par mois. Procédure : Placer un obstacle de 40mm (1) à plat sur le sol sous la porte du garage. Actionner la porte dans le sens de fermeture. Le mouvement de la porte doit s'inverser dès que la porte rencontre l'obstacle. Si la porte s'arrête sur l'obstacle, retirez ce dernier et répétez l'étape n°25 intitulée Réglage des fins de course. Répétez le test. Si le mouvement de la porte s'inverse au contact de l'obstacle de 40 mm, retirer l'obstacle et faire parcourir un cycle complet à l'ouvreporte. Le mouvement de la porte ne doit pas s'inverser en position fermée. Si c'est le cas, répétez les étapes n°25 et 26 consacrées au réglage des fins de course et de la force, puis répétez le test d'inversion de sécurité. Placez 20kg au centre de la porte et veillez à ce que celle-ci ne monte pas de plus de 500mm.
(voir les accessoires) La force mesurée au niveau du bord de fermeture de la porte ne doit pas dépasser 400N (40kg). Si la force de fermeture est réglée à plus de 400N, il faut installer le Système de protection. Une fois l’ouvre-porte installé et ajusté, le système "Protector" peut être installé. Les instructions sont fournies avec cet accessoire. Le système "Protector" fournit une sécurité supplémentaire pour éviter qu’un enfant en bas âge ne se trouve coincé sous une porte de garage. Il utilise un rayon lumineux infrarouge qui, lorsqu’il est interrompu par un obstacle, inverse le mouvement d’une porte qui se ferme et empêche une porte ouverte de se fermer. Il est fortement recommandé aux usagers ayant des enfants en bas âge.
A. Contacteur à clè 2-fonctions (montage à encastrer) Contacteur à clè 2-fonctions (montage en applique)
INSTRUCTIONS DE BRANCHEMENT POUR LES ACCESSOIRES Verrouillage extérieur – aux bornes de l’ouvre-porte: rouge-1 et blanc-2 Système “Protector” – aux bornes de l’ouvre-porte: blanc-3 et gris-4 Panneau de contrôle de porte – aux bornes de l’ouvre-porte: rouge-1 et blanc-2
Si elle ne s’allume pas, vérifiez la boîte à fusibles ou le disjoncteur. (Certaines prises sont commandées par un interrupteur mural.) • Avez-vous ouvert tous les verrous? Lisez les avertissements relatifs à l’installation à la page 1. • Y-a-t-il une accumulation de glace ou de neige sous la porte? La porte peut être gelée au sol. Otez tout obstacle. • Le ressort de la porte de garage est peut-être brisé. Faites-le remplacer par un professionnel. 2. L’ouvre-porte fonctionne à partir de la télécommande mais non à partir de la commande de porte: • Le bouton de commande de porte est-il allumé? Sinon, enlevez le fil de sonnerie des bornes de l’ouvre-porte. Court-circuitez les bornes rouge et blanche en touchant les deux bornes en même temps avec un bout de fil. Si l’ouvre-porte fonctionne, recherchez une connexion fautive de fils au niveau de la commande de porte, un court-circuit sous les agrafes ou un fil brisé. • Les connexions de fil sont-elles correctes? Passez la page 4 en revue. 3. La porte fonctionne à partir de la commande de porte, mais non à partir de la télécommande: • Changez de pile. • Si vous avez deux télécommandes ou plus et qu'une seule fonctionne, vérifiez les étapes n°22 et 23 consacrées à la programmation de votre ouvre-porte, télécommande et système d'accès sans clé. • Le bouton de commande de porte clignote ? L'ouvre-porte est en mode verrouillage. Si vous avez une commande de porte multi-fonctions, pressez et maintenez le bouton de verrouillage enfoncé pendant 2 secondes. Le bouton de commande de porte cessera alors de clignoter. 4. La télécommande a une faible portée: • Une pile est-elle posée? • Changez la télécommande de place dans votre voiture. • Une porte de garage métallique, une isolation recouverte d’une feuille de métal ou des parois métalliques réduisent la portée de la télécommande. 5. Le mouvement de la porte s’inverse sans raison apparente et les lumières de l’ouvre-porte ne clignotent pas: • Y a-t-il quelque chose faisant obstruction à la porte? Vérifiez la poignée de dégagement manuel. Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites venir un réparateur. • Dégagez tout amoncellement de neige ou de glace de la zone de la porte. • Répétez les réglages des fins de course et de la force, voir les étapes d'ajustement n°25 et 26. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 6. Le mouvement de la porte s’inverse sans raison apparente le témoin lumineux du bouton de commande de porte clignote pendant cinq secondes après l’inversion: Vérifiez le système “Protector” (si vous l’avez installé). Si le voyant clignote, corrigez l’alignement. 7. Le bruit de l’ouvre-porte est perturbant à l’intérieur de la maison: Si le bruit de fonctionnement de l’ouvre-porte pose un problème à cause de sa proximité de la zone d’habitation, vous pouvez installer le kit isolateur de vibration 41A3263. Il est conçu pour éliminer les "effets de résonance" et il est facile à installer. 8. La porte du garage s’ouvre et se ferme toute seule: Assurez-vous que le bouton de la télécommande ne soit pas collé en position marche. 9. La porte s'arrête mais ne se ferme pas complètement: Répétez le réglage des fins de course, voir l'étape d'ajustement n°25. Répétez le test d'inversion de sécurité après chaque ajustement de la longueur du bras de porte, de la force de fermeture ou de la fin de course inférieure.
• Vérifiez le système "Protector" (si vous l’avez installé). Si le voyant clignote, corrigez l’alignement. • Si la lampe de l'ouvre-porte ne clignote pas et s'il s'agit d'une nouvelle installation, répétez les étapes n°25 et 26 consacrées au réglage des fins de course et de la force. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 11. La lumière de l’ouvre-porte ne s’allume pas: Remplacez l’ampoule (24V/21W maximum). Remplacer les ampoules brûlées par des ampoules anti-choc. 12. L’ouvre-porte peine: La porte peut être déséquilibrée ou des ressorts cassés. Fermez la porte et utilisez la corde et la poignée de dégagement manuel pour déconnecter le chariot. Ouvrez et fermez la porte manuellement. Une porte correctement équilibrée restera immobile à n’importe quel point de son trajet, entièrement soutenue par ses ressorts. Dans le cas contraire, consultes un réparateur professionnel pour corriger le problème. 13. L'ouvre-porte vrombit brièvement mais ne fonctionne pas: • Les ressorts de la porte de garage sont cassés. VOYEZ CI-DESSUS. • Si le problème se produit lors du premier fonctionnement de l’ouvreporte, la porte est verrouillée. Ouvrez le verrou. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 14. L'ouvre-porte ne démarre pas à cause d'une coupure de courant: • Tirez la corde et la poignée de dégagement manuel vers le bas pour déconnecter le chariot. La porte peut être ouverte et fermée manuellement. Quand le courant électrique est rétabil, tirez la poignée de déclenchement manuel verticalement vers le bas. Lors du prochain enclenchement de l'ouvre-porte, le chariot se reconnectera. • L’accessoire de dégagement rapide extérieur déconnecte le chariot depuis l’extérieur du garage en cas de coupure de courant.
1. Pressez et maintenez le bouton noir enfoncé jusqu'à ce que le voyant jaune se mette à clignoter lentement, puis relâchez-le. 2. Pressez et maintenez enfoncé le bouton noir jusqu'à ce que la porte atteigne la position HAUTE (ouverture) souhaitée. Ajustez la position de la porte à l'aide des boutons noir et orange. Le noir déplace la porte vers le HAUT (ouverture), l'orange la déplace vers le BAS (fermeture). Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. 3. Pressez la télécommande ou la commande de porte. Cette action permet de régler la fin de course HAUTE (ouverture) et lance la fermeture de la porte. Appuyez immédiatement sur le bouton orange ou sur le bouton noir. La porte s'arrêtera. Ajustez la position de fin de course BASSE (fermeture) souhaitée à l'aide des boutons noir et orange. Vérifiez que la porte est entièrement fermée sans appliquer une pression excessive sur le rail (ce dernier ne doit pas se courber vers le haut et la chaîne/courroie ne doit pas s'affaisser ou fléchir sous le rail). Pressez la télécommande ou la commande de porte. Cela permet de régler la fin de course BASSE (fermeture) et lance l'ouverture de la porte. REMARQUE: Si ni le bouton noir, ni le bouton orange n'est pressé avant que la porte n'ait atteint le sol, l'ouvre-porte de garage essaie de procéder à un réglage de fin de course automatique, en inversant le sens de marche de la porte pour l'éloigner du sol et en s'arrêtant à la fin de course haute définie. Si la lampe de travail ne clignote pas 10 fois, cela signifie que le réglage des fins de course a réussi et n'a pas besoin d'être effectué manuellement ; la fin de course BASSE sera réglée au niveau du sol. Que les fins de course soient réglées automatiquement ou manuellement, la force doit IMPERATIVEMENT être enregistrée afin de terminer correctement le réglage des fins de course. Reportezvous à la section 26 intitulée Réglage de la force. 4. Ouvrez et fermez la porte 2 ou 3 fois de suite avec la télécommande ou la commande de porte. • Si la porte ne s'arrête pas à la position HAUTE (ouverture) souhaitée ou change de sens de marche avant de s'arrêter à la position BASSE (fermeture), recommencez une fois de plus l'opération de réglage manuel des fins de course. • Si la porte s'arrête aux deux positions HAUTE (ouverture) et BASSE (fermeture), passez au test du système d'inversion de sécurité.
Référez-vous aux ajustages d’extensions de va-et-vient et de force page 6. Suivez soigneusement les instructions et refaites la vérification d’inversement de sécurité après chaque ajustage. Télécommande: La télécommande portable peut être fixée à un paresoleil de voiture grâce à la pince fournie. Des télécommandes supplémentaires peuvent être ajoutées en tout temps pour tous les véhicules qui utilisent le garage. Référez-vous aux accessoires. Toute nouvelle télécommande doit être programmée dans l'ouvre-porte. Pile de télécommande: Les piles au lithium ont une vie utile de jusqu’à cinq ans. Si la distance d'émission diminue, remplacez la pile. Pour changer la pile: Pour remplacer les piles, utiliser la pince du pare-soleil ou une lame de tournevis pour soulever le boîtier. Insérer les piles, le côté positif dirigé vers le haut. Pour remettre le couvercle en place, fermer en enclenchant les deux côtés. Ne jetez pas la vieille pile dans les ordures ménagères. Portez-la à un centre de collecte de piles usagées.
• Le bouton-poussoir lumineux. Pressez-le jusqu’à ce que la porte commence à se mouvoir. • Le système de verrouillage extérieur ou le Système d’ouverture sans clé (si vous avez installé l’un de ces accessoires). • La télécommande. Appuyez sur le bouton jusqu’à ce que la porte commence à se mouvoir. Ouverture manuelle de la porte: La porte doit être fermée complètement si possible. Des ressorts distendus ou cassés peuvent provoquer la fermeture brutale d’une porte ouverte. La porte peut fonctionner manuellement, lorsqu’on tire la poignée de dégagement manuel vers le bas et l’arrière, vers (l’ouvre-porte). Pour reconnecter la porte, tirez la poignée de dégagement tout droit. Il se réattachera lors de la prochaine montée ou baisse. N’utilisez pas la poignée de dégagement manuel pour ouvrir ou fermer la porte. Lorsque l'ouvre-porte est actionné par la télécommande ou le bouton lumineux de commande de porte : 1. Si elle est ouverte, la porte se fermera. Si elle est fermée, elle s’ouvrira. 2. Si elle est en train de se fermer, la porte s'arrêtera. 3. Si elle est entrain de s’ouvrir, elle s’arrêtera (en laissant un espace suffisant pour permettre aux animaux domestiques d’entrer ou de sortir et à l’air de circuler). 4. Si la porte a été arrêtée dans une position partiellement ouverte ou fermée, elle changera de sens de marche. 5. Si elle rencontre un obstacle en se fermant, elle se réouvrira. 6. Si elle rencontre un obstacle lors de l'ouverture, la porte inversera son sens de marche et s'arrêtera. 7. Le système "Protector" en option utilise un rayon infrarouge qui, lorsqu’il est interrompu par un obstacle, fait ouvrir une porte qui se ferme et empêche une porte ouverte de se fermer. Il est FORTEMENT RECOMMANDÉ aux usagers ayant des enfants en bas âge. Laissez le moteur de l’ouvre-porte refroidir pendant 15 minutes après l’avoir fait fonctionner cinq fois de suite.
• Refaites la vérification de l’inversement de sécurité. Faites tout ajustage nécessaire. • Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites venir un réparateur professionnel. • Vérifiez que la porte s’ouvre et se ferme totalement. Ajustez les extensions de va-et-vient et/ou la force si nécessaire. Entretien une fois par an: • Lubrifiez les rouleaux de la porte, les charnières et les paliers. La porte ne nécessite aucun lubrification supplémentaire. Ne pas graisser les guides de porte. • GRAISSEZ LE CHARIOT ET LE RAIL.
La lumière s’éteint automatiquement au bout de 2 minutes et demi. L’ampoule doit être de 24V/21 W maximum.
Allumée au démarrage de la porte, éteinte 2-1/2 minutes après l’arrêt. Tringlerie de porte Bras de porte ajustable. Tirez la corde de dégagement du chariot. Entraînement
Réglage de la force automatique. Limiteur de surcharges transformateur et câblage de bouton-poussoir à basse tension. Détecteur de point de passage/RPM optique. Electronique, semi- et entièrement automatique. Circuit de bouton à bas voltage.
ML750, 48 mois (4 ans); ML700, 36 mois (3 ans) depuis la date d’achat. Dès réception du produit, le premier détaillant est tenu de vérifier tout défaut apparent de celui-ci. Conditions: Cette garantie constitue le seul recours disponible pour l’acheteur selon la loi, pour tout dommage en liaison avec ou résultant d’une pièce défectueuse et/ou du produit. La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s’avèreraient défectueuses. Cette garantie ne couvre pas les dommages qui ne sont pas causés par un appareil défectueux et qui résultent d'une utilisation abusive (y compris une utilisation qui n'est pas exactement conforme aux consignes d'installation, de fonctionnement et d'entretien préconisées par Chamberlain, un manque d'entretien et de réglage nécessaires, toute adaptation ou modification des appareils, tous frais associés au démontage ou à la réinstallation d'une pièce réparée ou changée et au remplacement des piles. Un produit sous garantie dont le défaut de fabrication et/ou de matériel est reconnu sera réparé ou remplacé (au choix de Chamberlain) sans frais pour le propriétaire en ce qui concerne la réparation ou le remplacement de la pièce défectueuse ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou réusinées, au choix de Chamberlain. Si durant la période de garantie le produit semble présenter un défaut, contactez votre revendeur. Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la législation nationale applicable en vigueur. Cette garantie n'affecte pas non plus les droits de l'acheteur à l'égard du revendeur conformément aux termes du contrat de vente/achat. En l'absence de législation nationale ou CE applicable, cette garantie constituera le seul recours exclusif de l'acheteur et, dans le cadre de toute garantie expresse ou implicite concernant ce produit, ni Chamberlain ni ses associés ou distributeurs ne seront responsables de tous dommages accidentels ou relationnels. Aucune personne n’est mandatée ni autorisée par Chamberlain à assumer quelqu'autre responsabilité que ce soit en liaison avec la vente de ce produit.
Longueur (hors tout) Je soussigné déclare par la présente que l'appareil spécifié ainsi que tous les accessoires satisfont aux directives et normes indiquées. Modèle: ML700, ML750, ML850 89/336/EEC 73/23/EEC 5. La porta inverte il movimento senza ragione apparente e la luce dell’apriporta non lampeggia: • C’è qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage. • Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage. • Ripetere l’impostazione dei limiti e della forza, seguendo le procedure ai punti 25 e 26. Ripetere il test di sicurezza di inversione del movimento una volta effettuata la regolazione. 6. La porte inverte il movimento senza ragione apparente e la luce del pulsante di comando della porta lampeggia per 5 secondi dopo l’inversione: Controllare il sistema "Protector" (se questo accessorio è stato installato). Se la luce lampeggia, correggere l’allineamento. 7. Il rumore fatto dall’apriporta disturba l’ abitazione: Se il rumore dell’apriporta mentre è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l’isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l’effetto suono" ed è di facile installazione. 8. La porta del garage si apre e si chiude da sola: Accertarsi che il pulsante del telecomando non sia fermo sulla posizione "funzionamento". 9. La porta si ferma, ma non si chiude completamente: Ripetere l’impostazione dei limiti, seguendo la procedura al punto 25. Ripetere la prova di inversione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.
3. Se si sta aprendo, la porta si arresta (lasciando spazio sufficiente per l’entrata e l’uscita di animali e il passaggio di aria fresca). 4. Se la porta viene arrestata in posizione parzialmente chiusa o aperta, inverte la direzione di movimento. 5. Se la porta incontra un ostacolo durante la chiusura, inverte il proprio moto. 6. Se la porta incontra un ostacolo durante l’apertura, la porta inverte il proprio moto e si arresta. 7. Il sistema facoltativo "Protector" fa uso di un raggio di luce invisibile che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E’ vivamente RACCOMANDATO per proprietari di casa con bambini piccoli. Dopo aver fatto azionare l’apriporta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti. La luce dell’apriporta si accende: 1. inizialmente, quando l’apriporta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l’apriporta. A. Ketting: Duw de stiften van de verbindingsschakel (3) door kettingschakel (4) en opening van de trolley (5).(zie aafbelding) Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beide pennen stevig vergrendeld zijn. B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8).
Schuif spanpoeliesteun (1) en binnenste trolley (2) in de achterzijde (opener) van de raileenheid (3), let erop dat de spanpoeliesteun wordt gemonteerd, zoals afgebeeld. De pijl op de trolley (7) moet naar de voorzijde (kop) van de rail (4) wijzen. Duw de spanpoeliesteun naar de voorzijde (kop) van de rail (4). Plaats de sledebout (5) in de uitsparing voor de bout in de spanpoeliesteun (6).
Schuif de buitenste trolley (1) in de achterzijde (opener) van de raileenheid (2), waarbij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener moet wijzen. Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.
(2) en monteer deze met schroeven (3). Plaats bout (4) in het stopgat van de trolley (5) en bevestig deze met borgring (6) en moer (7). 1. Open de verlichtingslens. Druk de zwarte knop (1) in en houdt deze ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en laat dan de knop los. 2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee wordt de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt naar de vloer en vervolgens terug naar de OMHOOG-stand (geopend). Hiermee heeft de opener zijn bewegingsgrenswaarden opgeslagen. Controleer of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij. 4. De indicatorlamp (3) stopt met knipperen wanneer de grenswaarden opgeslagen zijn.
OPMERKING: De werklamp knippert 11 keer wanneer de routine voor het instellen van de grenswaarden mislukt. Wanneer u deze fout krijgt, gaat u naar nr. 15 van Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. De deur beweegt naar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt naar de OMHOOG-stand (geopend). De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht is opgeslagen. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanneer de eenheid de deur niet volledig kan openen en sluiten, controleer dan de deur om na te gaan of deze juist gebalanceerd is en niet aanloopt of klemt. De kracht MOET opgeslagen zijn om het instellen van de grenswaarden op de juiste wijze te voltooien.
De veiligheidssysteem test is belangrijk. De garagedeur moet teruglopen bij contact met een obstakel van 40 mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kunnen ernstig persoonlijk letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opnieuw af. 3. Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddellijk op de oranje of op de zwarte knop. De deur stopt. Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de zwarte en oranje knop. Controleer of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag niet naar boven buigen en de ketting/riem mogen niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur. OPMERKING: Wanneer noch de zwarte, noch de oranje knop wordt ingedrukt voordat de deur de vloer bereikt, zal de garagedeuropener proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhooggrenswaarde. Wanneer de werklamp niet 10 keer knippert, zijn de grenswaarden ingesteld en hoeft dit niet handmatig te gebeuren; de OMLAAG-grenswaarde wordt ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 26, De kracht instellen. 4. Open en sluit de deur twee tot drie keer met de afstandsbediening of de deurbediening. • Wanneer de deur niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer. • Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersysteem testen.
