GEBRUIKSAANWIJZING RA35 CHAMBERLAIN

Instructies Buismotor RA5 - RA15 - RA35 - RA45 - RA55 Voor het automatisch openen en sluiten van rolluiken

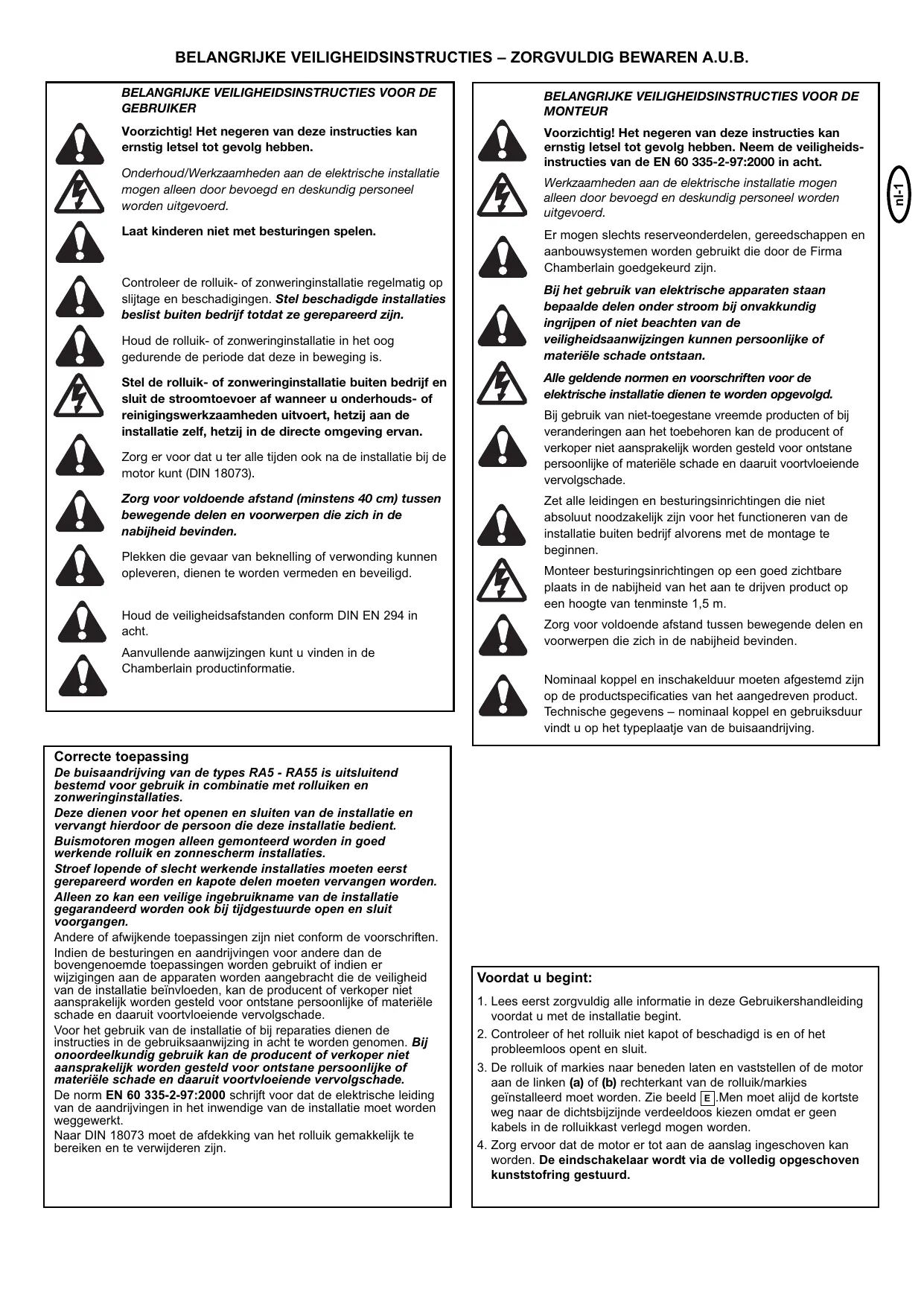

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR DE

MONTEUR Voorzichtig! Het negeren van deze instructies kan ernstig letsel tot gevolg hebben. Voorzichtig! Het negeren van deze instructies kan ernstig letsel tot gevolg hebben. Neem de veiligheidsinstructies van de EN 60 335-2-97:2000 in acht. Onderhoud/Werkzaamheden aan de elektrische installatie mogen alleen door bevoegd en deskundig personeel worden uitgevoerd. Laat kinderen niet met besturingen spelen. Controleer de rolluik- of zonweringinstallatie regelmatig op slijtage en beschadigingen. Stel beschadigde installaties beslist buiten bedrijf totdat ze gerepareerd zijn. Houd de rolluik- of zonweringinstallatie in het oog gedurende de periode dat deze in beweging is. Stel de rolluik- of zonweringinstallatie buiten bedrijf en sluit de stroomtoevoer af wanneer u onderhouds- of reinigingswerkzaamheden uitvoert, hetzij aan de installatie zelf, hetzij in de directe omgeving ervan. Zorg er voor dat u ter alle tijden ook na de installatie bij de motor kunt (DIN 18073). Zorg voor voldoende afstand (minstens 40 cm) tussen bewegende delen en voorwerpen die zich in de nabijheid bevinden. Plekken die gevaar van beknelling of verwonding kunnen opleveren, dienen te worden vermeden en beveiligd. Houd de veiligheidsafstanden conform DIN EN 294 in acht. Aanvullende aanwijzingen kunt u vinden in de Chamberlain productinformatie. Werkzaamheden aan de elektrische installatie mogen alleen door bevoegd en deskundig personeel worden uitgevoerd. Er mogen slechts reserveonderdelen, gereedschappen en aanbouwsystemen worden gebruikt die door de Firma Chamberlain goedgekeurd zijn. Bij het gebruik van elektrische apparaten staan bepaalde delen onder stroom bij onvakkundig ingrijpen of niet beachten van de veiligheidsaanwijzingen kunnen persoonlijke of materiële schade ontstaan. Alle geldende normen en voorschriften voor de elektrische installatie dienen te worden opgevolgd. Bij gebruik van niet-toegestane vreemde producten of bij veranderingen aan het toebehoren kan de producent of verkoper niet aansprakelijk worden gesteld voor ontstane persoonlijke of materiële schade en daaruit voortvloeiende vervolgschade. Zet alle leidingen en besturingsinrichtingen die niet absoluut noodzakelijk zijn voor het functioneren van de installatie buiten bedrijf alvorens met de montage te beginnen. Monteer besturingsinrichtingen op een goed zichtbare plaats in de nabijheid van het aan te drijven product op een hoogte van tenminste 1,5 m. Zorg voor voldoende afstand tussen bewegende delen en voorwerpen die zich in de nabijheid bevinden. Nominaal koppel en inschakelduur moeten afgestemd zijn op de productspecificaties van het aangedreven product. Technische gegevens – nominaal koppel en gebruiksduur vindt u op het typeplaatje van de buisaandrijving. Correcte toepassing De buisaandrijving van de types RA5 - RA55 is uitsluitend bestemd voor gebruik in combinatie met rolluiken en zonweringinstallaties. Deze dienen voor het openen en sluiten van de installatie en vervangt hierdoor de persoon die deze installatie bedient. Buismotoren mogen alleen gemonteerd worden in goed werkende rolluik en zonnescherm installaties. Stroef lopende of slecht werkende installaties moeten eerst gerepareerd worden en kapote delen moeten vervangen worden. Alleen zo kan een veilige ingebruikname van de installatie gegarandeerd worden ook bij tijdgestuurde open en sluit voorgangen. Andere of afwijkende toepassingen zijn niet conform de voorschriften. Indien de besturingen en aandrijvingen voor andere dan de bovengenoemde toepassingen worden gebruikt of indien er wijzigingen aan de apparaten worden aangebracht die de veiligheid van de installatie beïnvloeden, kan de producent of verkoper niet aansprakelijk worden gesteld voor ontstane persoonlijke of materiële schade en daaruit voortvloeiende vervolgschade. Voor het gebruik van de installatie of bij reparaties dienen de instructies in de gebruiksaanwijzing in acht te worden genomen. Bij onoordeelkundig gebruik kan de producent of verkoper niet aansprakelijk worden gesteld voor ontstane persoonlijke of materiële schade en daaruit voortvloeiende vervolgschade. De norm EN 60 335-2-97:2000 schrijft voor dat de elektrische leiding van de aandrijvingen in het inwendige van de installatie moet worden weggewerkt. Naar DIN 18073 moet de afdekking van het rolluik gemakkelijk te bereiken en te verwijderen zijn. Voordat u begint:

1. Lees eerst zorgvuldig alle informatie in deze Gebruikershandleiding

voordat u met de installatie begint.

2. Controleer of het rolluik niet kapot of beschadigd is en of het

probleemloos opent en sluit.

3. De rolluik of markies naar beneden laten en vaststellen of de motor

aan de linken (a) of (b) rechterkant van de rolluik/markies geïnstalleerd moet worden. Zie beeld E .Men moet alijd de kortste weg naar de dichtsbijzijnde verdeeldoos kiezen omdat er geen kabels in de rolluikkast verlegd mogen worden.

4. Zorg ervoor dat de motor er tot aan de aanslag ingeschoven kan

worden. De eindschakelaar wordt via de volledig opgeschoven kunststofring gestuurd. nl-1 BELANGRIJKE VEILIGHEIDSINSTRUCTIES – ZORGVULDIG BEWAREN A.U.B. Type Diameter Nom. koppel Nom. toerental Nom. spanning /frequ. Frequentie Stroomopname Nom. Inschakelafgenomen duur Eindschakelaarcap. RA5 RA15 RA35 RA45 RA55 (mm)

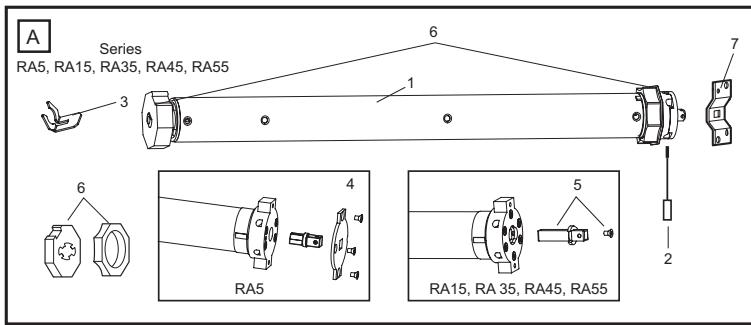

  • Wandlager (7) Gebruiksaawijzing INSTALLATIE

De buisadaptor (6) op de motor schuiven en de aandrijfadaptor met de onderdelen (3) monteren. Monteer de vierkantstift met de bijgevoegde schroef aan de motorkop (4/5).

Installeer de buisleiding naar de aansluitdoos voor de elektrische aansluiting op of in de muur, overeenkomstig de plaatselijk geldende voorschriften voor de bouw en voor elektrische installaties.

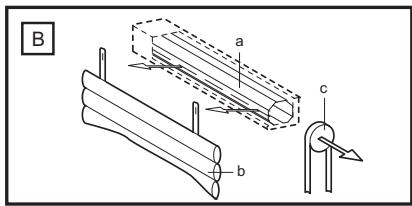

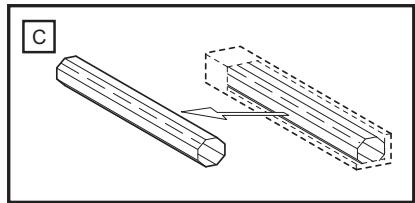

Het rolluik helemaal afrollen (a). Lamellen van de as (b) nemen; handbediening (c) verwijderen.

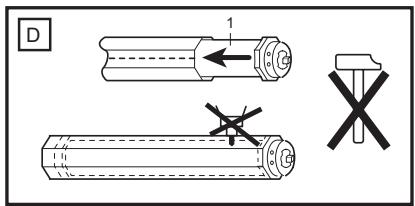

De motor (1) helemaal in de as schuiven. De eindschakelaar werkt uitsluitend als de aandrijving volledig ingeschoven is. Zorg ervoor dat de adaptorring volledig ingeschoven is. Geen geweld gebruiken, er niet tegen slaan. De buismotor niet beschadigen door te boren!

Ga te werk conform de specifieke vereisten voor links (a) of rechts (b) gebruik.

Wandplaat (7) aan de muur bevestigen (geschikte schroeven en pluggen gebruiken).

De motor (a) in de wandplaat (7) plaatsen en borgen.

Let op dat de stelschroeven voor het instellen van de eindstand oegankelijk zijn. Bevestig het luikmateriaal nog niet opnieuw op de buis.

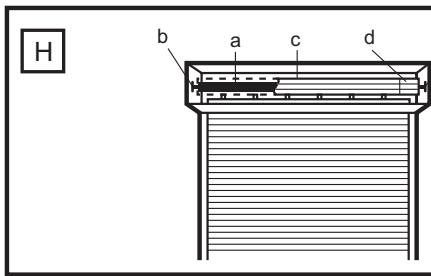

De afbeelding H toont tevens de muursteun aan de aandrijfkant (b), de motoraandrijving (a), de stalen buis (c); de eindstop (d) en muursteun aan de tegenovergestelde kant (e).

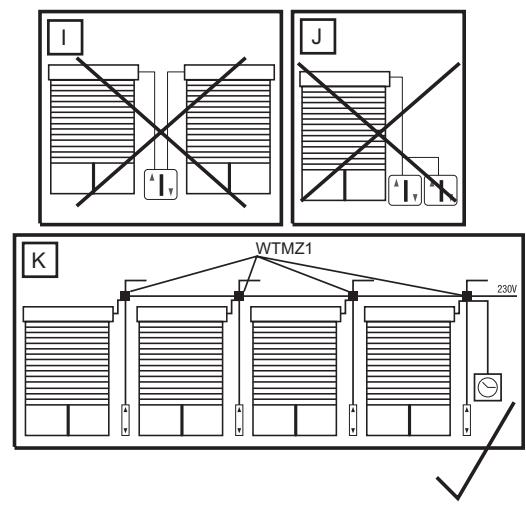

Nooit meer dan één motor op een schakelklok of wandschakelaar aansluiten zonder scheidingsrelais als toebehoren verkrijgbaar) (h), d.w.z. er is dan een scheidingsrelais voor elke aangesloten motor nodig. Volg, voor installatie van de motor aan de linkerkant, het bedradingsschema exact zoals afgebeeld op de doos met het bedieningselement. Voor de juiste draairichting bij een aan de rechterkant geïnstalleerde motor moeten de elektriciteitsdraden (bruin & zwart) tussen het bedieningselement en de motor worden verwisseld. (Zie de instructies die in de doos zitten van het door u gekozen bedieningselement.) WTMZ1

Laat de elektrische aansluiting doen door een erkend elektricien overeenkomstig de plaatselijk geldende elektriciteitsvoorschriften.

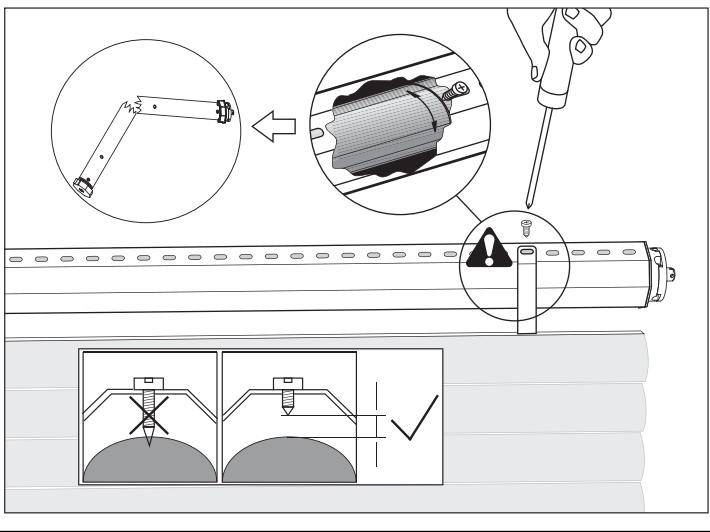

Aanwijzing: Om het rolluikpantser aan de as te bevestigen, UITSLUITEND korte bevestigingsschroeven gebruiken. Te lange schroeven kunnen resulteren in beschadigingen aan de motor. Aanbevolen bevestiging van het pantser is schroefloos met behulp van de veerbandhaken (worden vastgehaakt). "Open" en "Dicht" In het algemeen geldt:

Mijn rolluikkast is: A: een linksinbouw. Ik kijk in de kast en de eindschakelaar van de motor bevindt zich aan de linkerkant (zie afb. L1) Wit eindschakelaar ONDER Rood eindschakelaar BOVEN B: een rechtsinbouw. Ik kijk in de kast en de eindschakelaar van de motor bevindt zich aan de rechterkant (zie afb. L2) Rood eindschakelaar ONDER Wit eindschakelaar BOVEN De onderste instelschroef is steeds voor het bovenste eindpunt, de bovenste steeds voor het onderste eindpunt, ongeacht of de motor van rechts of van links in de as wordt geschoven.

LEES DE VOLGENDE INSTRUCTIES NAUWKEURIG DOOR

VOORDAT U DE INSTELLING VAN DE EINDPOSITIES UITVOERT. Sluit een geschikte schakelaar aan op het rolluik. Rolluikaandrijving omlaag laten bewegen tot deze vanzelf uitschakelt en dan (en niet eerder!) het rolluikpantser aan de as bevestigen. Aanwijzing: Om het rolluikpantser aan de as te bevestigen, UITSLUITEND korte bevestigingsschroeven gebruiken. Te lange schroeven kunnen resulteren in beschadigingen aan de motor. Aanbevolen bevestiging van het pantser is schroefloos met behulp van de veerbandhaken (worden vastgehaakt). Aandrijving naar boven laten bewegen. Schakelt deze te vroeg uit, moet de onderste instelschroef in de plus-richting worden versteld. Met elke volledige slag van deze schroef wordt de afstand verlengd met ca. 40° van een omwenteling van de motor. De motor moet een handbreedte onder het vensterframe stoppen, anders moet de instelschroef in de min-richting worden versteld. Vervolgens moet de aandrijving een stuk terug en vervolgens weer naar boven worden bewogen om het resultaat te controleren. Het kan zijn dat de aandrijving uitschakelt omdat deze na enkele cycli een hoge temperatuur heeft bereikt. Na een afkoelperiode van ca. 15 - 20 minuten is deze weer gereed voor gebruik. Houd er rekening mee dat de eindschakelaars van de aandrijving alleen correct functioneren wanneer de aandrijving correct en volledig in de as is ingebouwd. Aansluiting van model TCS1ED Schakelaar, vlak gemanteerd

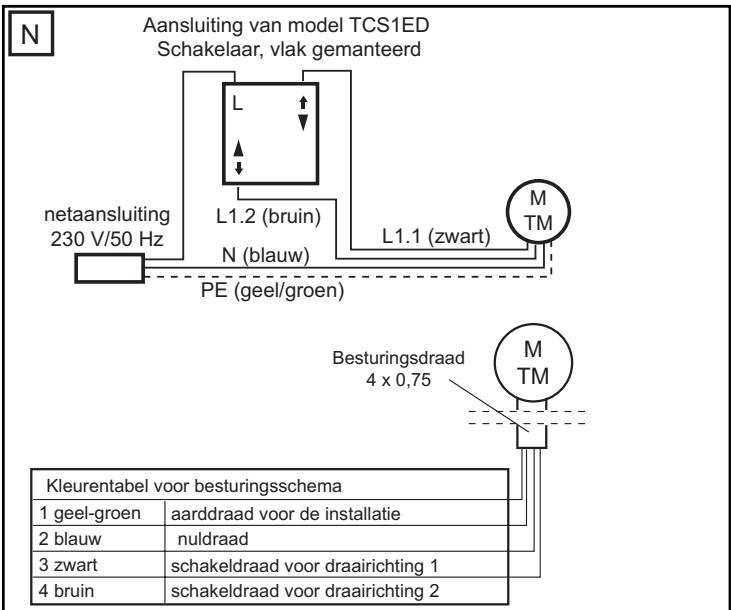

netaansluiting 230 V/50 Hz L1.2 (bruin) L1.1 (zwart)

N (blauw) PE (geel/groen) Besturingsdraad 4 x 0,75 Kleurentabel voor besturingsschema 1 geel-groen 2 blauw 3 zwart 4 bruin aarddraad voor de installatie nuldraad schakeldraad voor draairichting 1 schakeldraad voor draairichting 2

Aandrijving draait niet:

  • Controleer de zekeringen en de voeding.
  • Motor correct aangesloten? Controleer of N L L correct zijn aangesloten.
  • De eindschakelaars zijn reeds ingesteld en beide eindschakelaars zijn in de minimumstand gedraaid. Draai beide eindschakelaars een aantal omwentelingen in de plusrichting en test de instelling.
  • De motor is te warm geworden en is uitgeschakeld. Probeert u het na een afkoelperiode van 30 minuten nog eens. Aandrijving draait slechts in een richting:
  • Aandrijving bevindt zich reeds bij de eindschakelaar. Stel de eindschakelaars af of beweeg de motor een aantal seconden in de andere richting, zodat deze zich van de eindschakelaar kan bewegen.
  • Aandrijving inbouwen. Alleen zo werkt de eindschakelaar. Aandrijving vindt de eindschakelaar niet:
  • De aandrijving is niet ingebouwd. Hierdoor draait de eindschakelaar niet.
  • De eindschakelaar is versteld. Verwijder het pantser en laat de motor omlaag bewegen tot deze uitschakelt. Draai vervolgens de eindschakelaar voor de stand OPEN heel lang in de min-richting. Probeer het tussendoor. Beginnen vervolgens opnieuw met de instelling.
  • De adapterring bij de motor, waarmee de eindschakelaar wordt versteld, draait niet mee of is niet gemonteerd.
  • Ingebouwde motor zonder pantser omlaag laten bewegen tot deze uitschakelt. Door kort omhoog te laten bewegen, controleert u of de motor niet eventueel een afkoelperiode nodig heeft en daarom uitgeschakeld is. Aandrijving bromt en beweegt niet:
  • De meeneemring aan het einde van de motor heeft losgelaten of is niet geplaatst.
  • De motor draait niet, omdat het rolluik klemt.
  • De motor krijgt niet voldoende stroom vanwege een slechte bedrading.
  • Er is een andere motor op dezelfde schakelaar aangesloten. Niet toegestaan! Op elke schakelaar slechts één motor aansluiten of een scheidingsrelais (toebehoren) gebruiken.
  • Verwijder sloten, handgrepen of aanslagen bij het rolluik. De zekering in het huis is geactiveerd:
  • Overbelasting van de zekering door gebruik van meerdere motoren met een scheidingsrelais. De elektrische huisinstallatie moet door een elektromonteur worden aangepast.
  • Schakelaar verkeerd aangesloten, waardoor een kortsluiting is veroorzaakt.
  • Scheidingsrelais verkeerd aangesloten (geldt alleen wanneer meerdere motoren met een schakelaar worden gebruikt).
  • Twee schakelaars zijn met een motor gebruikt en de schakelaars zijn verschillend ingedrukt. Niet toegestaan! Scheidingsrelais (toebehoren) gebruiken. De aandrijving maakt lawaai:
  • Sluit de rolluikkast.
  • Aandrijving heeft speling in axiale (as) richting. Het rolluikpantser of de aslagering is slecht en veroorzaken de geluiden. De geleidingsrails of de bevestiging van de as moeten worden gewijzigd.
  • Wandlager defect. In de vakhandel zijn speciale rubberdempers verkrijgbaar voor wandlagers. De aandrijving wikkelt vanuit de Open-positie niet zuiver af:
  • De eindpositie OPEN is te hoog. Stel het rolluikpantser 3-5 cm dieper af.
  • De invoertrechter bij het bovenste einde van de geleidingsrail is niet aanwezig of verbogen.
  • De eindpositie van het rolluik is naar boven toe veranderd, omdat het pantser korter is opgewikkeld.
  • Geleidingsrails zijn slecht, eventueel oliën. 709325G-nl © Chamberlain GmbH, 2008 nl-4 Notes: Zubehör und Ersatzteile / Accessories and Parts / Accessoires et pieces de rechange / Toebehoren en reserveonderdelen Passend für folgende Motoren Suitable for following motors Compatible avec les moteurs suivants Passend voor volgende motoren Nr. Beschreibung/Description/Beschrijving 041ADA840 TAO50EML Adapter Achtkant 40mm, 50mm Adapter octagonal 40mm, 50mm Adaptateur octogonal 40mm, 50mm Achthoekige buisadapter 40mm, 50mm RA5 RA5 041ADA860 TAO70EML Adapter Achtkant 60mm, 70mm Adapter octagonal 60mm, 70mm Adaptateur octogonal 60mm, 70mm Achthoekige buisadapter 60mm, 70mm RA15, RA35, RA45, RA55 RA15, RA35, RA45, RA55 TAA63EML TAA70EML TAA78EML Adapter Nutwelle 63mm, 70mm, 78mm Adapter Awning Tube 63mm, 70mm, 78mm Adaptateur de store 63mm, 70mm, 78mm Zonnescheermadapter 63mm, 70mm, 78mm mitgeliefert bei RA55 / incl. RA55 Zubehör für / Accessory for / Accessoire pour / Toebehor voor RA35, RA45 TAR40EML TAR50EML TAR85EML Adapter Rundwelle 40mm, 50mm, 85mm, Round adapter 40mm, 50mm, 85mm, Adaptateur rond 40mm, 50mm, 85mm, RA5 RA5 RA15, RA35, RA45, RA55 TAF70EML Forjas Adapter 70mm Forjas adapter 70mm Adaptateur Forjas 70mm Adapter Forjas 70mm RA15, RA35, RA45, RA55 TAZ54EML TAZ64EML ZF Adapter 54mm, 64mm Adapter ZF-tube 54mm, 64mm Adaptateur ZF 54mm, 64mm Adapter ZF 54mm, 64mm RA15, RA35, RA45, RA55 TAP65EML Adapter Profilwelle 65mm Adapter Profile tube 65mm Adaptateur tube profilé 65mm Adapter Profil 65mm WT840-2 Achtkantwelle 40mm - 2m + Endkappe Octagonal tube 40mm - 2m * Endcap Axe octogonal 40mm - 2m + Embout d’axe Achthoekige buis 40mm - 2m + Afsluitdop WT860-1 WT860-2 WT860-3 WT860-6 Achtkantwelle 60mm - 1m, 2m, 3m, 6m Octagonal tube 60mm - 1m, 2m, 3m, 6m Axe octogonal 60mm - 1m, 2m, 3m, 6m Achthoekige buis 60mm - 1m, 2m, 3m, 6m
