S-81B-LR-K - Kaiutin PIONEER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kirjahyllykaiutin
Merkki	PIONEER
Malli	S-81B-LR-K
Kokoonpano	2-tie, bassirefleksi
Koaksiaaliyksikkö	13 cm kartio (basso) / 2,5 cm kupoli (diskantti)
Nimellisimpedanssi	6 Ω
Taajuusvaste	40 Hz - 50 kHz
Herkkyys	84,5 dB (2,83 V)
Suurin syöttöteho	130 W
Jakotaajuus	2 kHz
Mitat (L x K x S)	190 x 350 x 280 mm
Paino	7,9 kg
Mukana toimitetut tarvikkeet	Eristyspiikit (x6), alustat (x6), liukuesteet (x8), ritilät (x2), puhdistusliina, käyttöohje
Erikoisominaisuudet	Kiiltävä pinta, irrotettava magneettinen ritilä, eristyspiikit eristykseen
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla; käytä mukana toimitettua liinaa kiiltävälle pinnalle; vältä kemikaaleja
Turvallisuus	Älä asenna korkealle tai seinälle; älä istu tai nouse kaiuttimen päälle; älä altista magneettisille esineille
Korjattavuus / Varaosat	Osia ei ole määritelty; ota yhteyttä valtuutettuun Pioneer-huoltoon
Yleiset tiedot	Suunniteltu käytettäväksi 6 Ω - 16 Ω vahvistimen kanssa; Phase Control -tekniikka

Usein kysytyt kysymykset - S-81B-LR-K PIONEER

Mikä on S-81B-LR-K -kaiuttimen impedanssi?

Nimellisimpedanssi on 6 Ω. Kytke se vahvistimeen, joka hyväksyy 6 Ω - 16 Ω kuorman.

Miten eristyspiikit asennetaan?

Työnnä piikit kaiuttimen alla oleviin kierteitettyihin upotuksiin, kiinnitä alustat kosketuspisteisiin ja aseta kaiutin paikalleen. Käytä aina alustoja lattian vaurioitumisen välttämiseksi.

Miten ritilä kiinnitetään ja irrotetaan?

Kiinnitä ritilä kohdistamalla se kaiuttimen runkoon ja painamalla varovasti. Irrota se pitämällä keskeltä ja vetämällä varovasti itseäsi kohti. Ritilä pysyy paikallaan magneettien avulla.

Mikä on kaiuttimen enimmäisteho?

Suurin syöttöteho on 130 W. Vältä tämän rajan ylittämistä, jotta kaiutinelementit eivät vaurioidu.

Miten S-81B-LR-K -mallin kiiltävä pinta puhdistetaan?

Käytä pehmeää ja kuivaa liinaa tai mukana toimitettua puhdistusliinaa. Älä hankaa voimakkaasti ja vältä karkeita tai kosteita liinoja, jotta pinta ei naarmuunnu.

Voinko sijoittaa kaiuttimen suoraan lattialle?

Kyllä, mutta käytä eristyspiikkejä alustoineen tai mukana toimitettuja liukuesteitä paremman vakauden ja lattian suojaamiseksi. Ihanteellista on käyttää valinnaista CP-81B-K/MK -jalustaa.

Mitä varotoimia on noudatettava kaiuttimen vaurioitumisen välttämiseksi?

Älä anna liiallista tehoa, älä käytä taajuuskorjainta liian suurella äänenvoimakkuudella, älä sijoita magneettisia esineitä diskanttielementin lähelle, äläkä anna lasten leikkiä kaiuttimen päällä.

Miten kaiutinkaapelit kytketään vahvistimeen?

Sammuta vahvistin. Löysää liittimet, työnnä johdot (punainen +, musta -), ja kiristä. Varmista, että johdot eivät kosketa toisiaan. Voit myös käyttää banaaniliittimiä.

Mikä on paras kuunteluasento näille kaiuttimille?

Sijoita kaiuttimet yhtä etäälle kuuntelupaikasta, suunnattuina 50-60° kuuntelijaa kohti. Ihanteellisesti diskanttielementtien tulee olla korvien korkeudella.

Mitä teen, jos haluan hävittää kaiuttimen?

Älä heitä sitä kotitalousjätteisiin. Vie se valtuutettuun keräyspisteeseen tai jälleenmyyjälle (EU:ssa, Sveitsissä, Norjassa). Muissa maissa ota yhteyttä paikallisiin viranomaisiin.

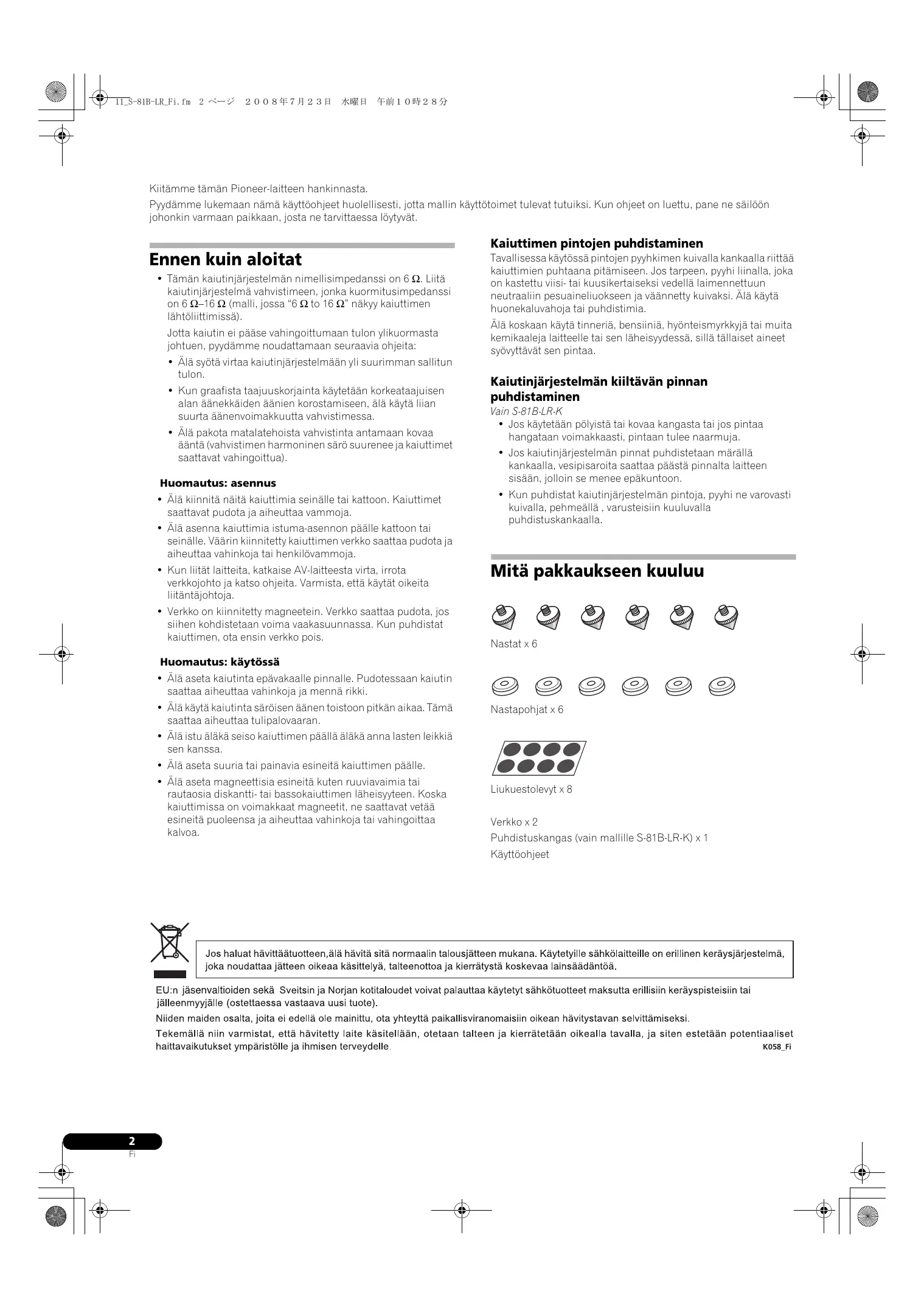

KÄYTTÖOHJE S-81B-LR-K PIONEER

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Ennen kuin aloitat

- Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 6 Ω–16 Ω (malli, jossa “6 Ω to 16 Ω” näkyy kaiuttimen lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

- Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.

- Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.

- Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja.
• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.
• Verkko on kiinnitetty magneetein. Verkko saattaa pudota, jos siihen kohdistetaan voima vaakasuunnassa. Kun puhdistat kaiuttimen, ota ensin verkko pois.

Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.
• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.
• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti- tai bassokaiuttimen läheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetää esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia.

Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa.

Kaiutinjärjestelmän kiiltävän pinnan puhdistaminen

Vain S-81B-LR-K

• Jos käytetään pölyistä tai kovaa kangasta tai jos pintaa hangataan voimakkaasti, pintaan tulee naarmuja.
• Jos kaiutinjärjestelmän pinnat puhdistetaan märällä kankaalla, vesipisaroita saattaa päästä pinnalta laitteen sisään, jolloin se menee epäkuntoon.
• Kun puhdistat kaiutinjärjestelmän pintoja, pyyhi ne varovasti kuivalla, pehmeällä, varusteisiin kuuluvalla puhdistuskankaalla.

Mitä pakkaukseen kuuluu

Nastat x 6

Nastapohjat x 6

Liukuestolevyt x 8

Verkko x 2

Puhdistuskangas (vain mallille S-81B-LR-K) x 1

Käyttöohjeet

Jos haluat hävittäätuotteen,älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle. K058_Fi

Asennus

Kaiuttimien paikan valinta

• Kuuntelupaikan äänet vaikuttavat helposti kaiutinjärjestelmän kautta toistuvaan ääneen.
• Jotta ääni toistuisi parhaalla mahdollisella tavalla, aseta kaiuttimet vakaalle lattiapinnalle ja sijoita ne alla kuvatulla tavalla. Matalien äänten tasoa voidaan säätää siirtämällä kaiuttimet lähemmäs tai kauemmas seinästä. Säädä kaiuttimet niin, että ne ovat samalla etäisyydellä seinäpinnoista, jotta ääni olisi tasapainossa.

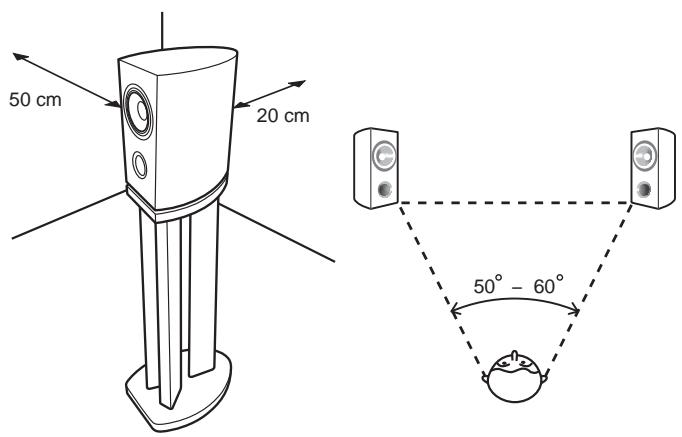

50 cm 20 cm 50° - 60°

• Aseta vasen ja oikea kaiutin samalle etäisyydelle kuuntelupaikasta, jotta stereoääni kuuluu hyvin. Käytä kullekin kaiuttimelle samanpituista kaiutinjohtoa.
• Jos vain mahdollista, aseta vasen ja oikea etukaiutin samalle tasolle TV-ruudun kanssa.
• Jotta saadaan paras mahdollinen ympäristötilääni, TV tulee sijoittaa vasemman ja oikean kaiuttimen väliin ja kaiuttimien tulee osoittaa 50-60 asteessa kuuntelupaikkaan.
• Jos huoneessa on paljon jälkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattialle, jotta ääni vaimenee. Peitä seinät kokonaan, jotta tulos olisi paras mahdollinen.
• Nämä kaiuttimet ovat kirjahyllytyyppiset kaiuttimet, jota toimivat parhaiten asennettuna tukevalle, tasaiselle pinnalle pois lattialta. Kaiuttimien asentaminen suoraan lattialle antaa samean ja epäselkeän äänen. Ihanteellisessa tapauksessa diskant tikaiuttimien tulisi sijaita noin korvatasolla istuttaessa kuuntelupaikassa. Suosittelemme CP-81B-K/MK kaiutintelineen käyttöä, jotta ääni olisi paras mahdollinen ja asennus vakaa.

Jos käyttöön valitaan CP-81B-K/MK kaiutinteline, kiinnitä se varusteisiin kuuluvilla ruuveilla.

(katso tarkempia tietoja käyttöohjeesta

CP-81B-K/MK)

Tärkeää

- Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.

Vain S-81B-LR-QL/W

- Kotelon pinnassa on luonnonpusta valmistettu kiiltopinta. Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja vältä lämmittimen ja ilmastointilaitteen läheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet saattavat vahingoittua.

Asennettaessa suoraan lattialle

Käytä varusteisiin kuuluvia nastoja tai liukuestolevyjä, kun kaiutin asennetaan suoraan lattialle.

Nastojen käyttö

Tässä kaiutinjärjestelmässä on nastat, joita käyttämällä kaiutin voidaan eristää lattiasta. Käytä varusteisiin kuuluvia nastapohjia, jotta lattia tai muu pinta, jolle kaiutin asetetaan, ei naarmuunnu.

1 Kierrä nastat kierteitettyihin metalliasentimiin, jotka ovat kaiuttimen pohjassa.

2 Aseta nastapohjat niin, että kolmen nastan kärjet osuvat kohdalleen asetettaessa kaiutin alas.

3 Aseta kaiutin nastapohjille ja varmista, että kaiutin ei heilu.

Huomautus

- Käytä aina nastapohjia näytetyllä tavalla oikea puoli ylöspäin nastan kärjen vastaanottamista varten.

Jos nastapohjia ei käytetä kaiuttimien asennuksessa, nastat saattavat vahingoittaa lattiaa. Jos nastoja aiotaan käyttää, suosittelemme nastapohjien käyttämistä.

Tärkeää

- On hyvin vaarallista yrittää asentaa nasta kallistamalla kaiutinta. Aseta laite pehmeälle pinnalle (esimerkiksi huovan päälle), niin ettei se vahingoita lattiaa. Laitteen asennukseen tarvitaan ainakin kaksi henkilöä.

Liukuestolevyjen käyttö

Jotta asennuksesta tulee vakaa, kiinnitä liukuestolevyt kaiuttimen alustan pohjaan.

Verkon kiinnittämien/irrottaminen

Tässä kaiutinjärjestelmässä on verkko, joka voidaan kiinnittää ja irrottaa seuraavalla tavalla:

1 Verkko kiinnitetään asettamalla se kaiuttimen runkoon ja painamalla kevyesti.
2 Ota verkko pois tarttumalla siitä kiinni molemmin käsin keskeltä ja vetämällä varovasti itseesi päin niin, että verkko irtoaa kaiuttimesta.

- Magneetit pitävät verkkoa paikallaan. Älä aseta verkkjoja sellaisten esineiden lähelle, jotka ovat alttiita magneettiselle vaikutukselle (CRT-televisiot jne.).

Liitännät

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten.

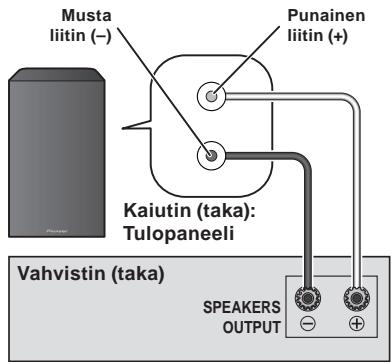

Musta liitin (–) Punainen liitin (+) Kaiutin (taka): Tulopaneeli Vahvistin (taka) SPEAKERS OUTPUT

Johtojen liittäminen

1 Katkaise virta vahvistimesta.

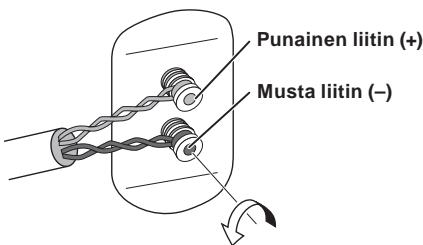

2 Liitä kaiutinjohdot kaiuttimen takana oleviin tuloliittimiin. Tuloliittimen napaisuus: punainen on positiivinen (+) ja musta negatiivinen (-).

Löysennä tuloliittimien nupit, aseta kaiutinkaapelijohtimet kumpaankin liitinaukkoon ja kiristä lopuksi nupit.

3 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista).

• Kaiutinliittimet voidaan liittää myös banaanipistokkeella. Kun käytät banaanipistokkeita, ota pois tuloliittimen päässä oleva suojus.
• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.
• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun käytetään vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus (+, −) on päinvastainen.

MUISTUTUS

Näissä kovaäänisliitännöissä saattaa olla

VAARALLINEN JÄNNITE. Kun liität tai kytket irti kovaääniskaapeleita, sähköiskun välttämiseksi älä kosketa eristämättöiä osia ennen virtajohdon irroittamista. D3-4

D3-4-2-2-3_Fi

Tekniset tiedot

Kotelo....Bassorefleksi, kirjahyllytyyppi

Rakenne....2-teinen

Basso/Diskantti....Koaksiaalinen yksikkö: 13 cm kartio/2,5 cm kalotti

Impedanssi 6 Ω

Taajuusvaste 40 Hz – 50 kHz

Herkkyys. 84,5 dB (2,83 V)

Suurin tuloteho 130 W

Jakosuodatintaajuus 2 kHz

Ulkoiset mitat ..... 190 (L) mm x 350 (K) mm x 280 (S) mm

Paino 7,9 kg

Vakiovarusteet

Nastat. 6

Nastapohjat....6

Liukuestolevyt 8

Verkko 2

Puhdistuskangas (vain mallille S-81B-LR-K) 1

Käyttöohjeet

Huom

• Mallin S-81B-LR varusteisiin kuuluu kaksi kaiutinjärjestelmää.
• Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

on Pioneerin vaihesäätötekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.
