感謝您購買本台先鋒產品。 徹底閱讀本操作手冊，以便正確地操作您的產品。 在您閱讀完後，請將手冊置於安全的地方以備未來參考。

開始之前 • 本揚聲器系統標稱阻抗 6 Ω。 請將揚聲器系統連接到負載阻抗 為 6 Ω 至 16 Ω （揚聲器輸出端子標有 “6 Ω to 16 Ω＂的型 號）範圍內的擴大機。 為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使 用前的注意事項： • 請勿對揚聲器提供超出輸入最大容許量的電源。

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請 用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布 擦拭。請勿用家具用的打蠟或清潔劑。 由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、 揮發油、殺虫劑或其他化學藥品。

清潔揚聲器系統的光亮表面 僅適用於 S-81B-LR-K

• 為強調高頻率的大音響而使用圖形等化器時，請勿過度使 用擴大機的音量。

• 如果使用有灰塵或硬質的布，或用力按顯示幕，產品的表面 會遭到刮傷。

• 請試一下勿使低音頻的擴大機輸出大音量的噪音 （由于擴 大機諧波失真而加大音量有可能破壞揚聲器）。

• 如果使用溼布清潔揚聲器表面，沾在表面上的水滴可能會進 入本產品內，導致本產品故障。

注意：安裝 • 請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷 害。 • 請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確 時，揚聲器護網有可能落下而損壞或帶來人體的傷害。

• 清潔揚聲器系統的表面時，請用乾軟布 （隨附的清潔布）輕 輕擦拭它。

• 連接組件時，請關掉 AV 設備並把插銷拔下來。請參考操作手 冊，務必確認清楚正確的連接電纜。 • 護網上裝有磁鐵。 如果朝水平方向對護網用力，護網可能會 掉落。清潔揚聲器時，請先取下護網。

注意： 使用中 • 請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受 害或使裝置設備損壞。 • 使用本揚聲器請勿長時間輸出失真的音響，這會帶來火災的 危險。

• 請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊 玩。 • 請勿在揚聲器上放置大型物或重量大的物件。 • 請勿在高頻或低音揚聲器附近放置螺絲刀或鐵製部件等帶磁 性的物件。由於揚聲器採用強力磁鐵，以致於吸引物件、損 壞護網或可能帶來傷害。

防滑墊 x 8 護網 x 2 清潔布 （僅適用於 S-81B-LR-K） x 1 操作手冊

將揚聲器直接安裝在地板表面上時，請使用隨附的長螺釘或防滑 墊。

• 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。 • 為了得到最好的音效，請選擇將揚聲器放置在實心地板上， 並依照如下所示的位置擺放揚聲器。 將揚聲器朝向離牆壁更 近或更遠的位置移動可以調整低音位準調整揚聲器。使揚聲 器與周遭的牆壁保持等距以確保聲音的平衡。

本揚聲器系統附有您可以用來隔開地板與揚聲器的長螺釘。使用 隨附的螺釘底座以避免刮傷放置揚聲器所在的地板或其他表面。 1

將長螺釘擰入埋置揚聲器底部的螺紋金屬墊片。

2 將長螺釘底座放在放置於揚聲器時要插入三支長螺釘的位 置。

• 將左置和右置揚聲器放置在離您聆聲位置等距的位置上，確 保得到良好的立體聲音效。 在每個揚聲器上使用相同長度的 揚聲器接線。 • 儘可能將左前和右前揚聲器放置在和電視螢幕相同的平面 上。 • 為了得到最佳的環繞聲，您應該將電視機放在左置和右置揚 聲器之間，並將揚聲器以 50° 至 60° 朝向收聽位置。 • 如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織 品，並且／或在地板上放置地毯以減輕迴響。若要得到最好 的效果，請將牆壁完全覆蓋。

將揚聲器放在長螺釘底座上，並確認揚聲器不搖擺。

ݨཏ • 請務必使用如圖所示的長螺釘底座，使凹陷表面朝上以承受 長螺釘尖端。

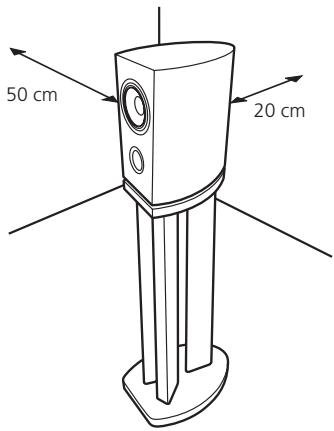

• 這些揚聲器是書架式揚聲器，放在地板以外的實心水平表面 上才能發揮最佳效能。 將揚聲器直接放在地板上會產生因低 音過強造成模糊的轟隆聲。 最理想的情況是將高音喇叭放在 當您坐在收聽位置時，約與您的耳朵一樣高的地方。我們建 議使用 CP-81B-K/MK 揚聲器，以實現最佳聲音和穩定性。

如果您選擇使用 CP-81B-K/MK 揚聲器底座，請確定使用隨 附的螺絲將它固定。 （如需詳細資料，請參閱 CP-81B-K/MK 的操作手冊 )

若放下揚聲器時不使用長螺釘底座，長螺釘可能會傷害到 地板。如果您想使用長螺釘，我們大力推薦您使用長螺釘 底座。

२् २् • 日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、 誤用以及由自然行為所引起的故障，不負責一切損害的賠償 責任。

• 傾斜揚聲器時，嘗試裝設螺釘是非常危險的一件事。務必將 本機放在柔軟的地方 （例如毛毯），使其不致損壞地板，並 且至少要由兩個人來進行安裝。

• 揚聲器機箱使用天然木做成的飾板片。請勿把揚聲器放在陽 光直接照射得到的地方，同時避免放置於電熱器和空調機的 附近。這樣說不定會引起揚聲器機箱變形和變色以及損壞到 揚聲器。

使用防滑墊片 確認安裝穩定，將防滑墊片放在揚聲器基座的底面。

連接 此揚聲器並不含有用於連接擴大機的揚聲器電纜。 कՔᆓφ (+)

此揚聲器系統裝備有護網，可以依照下述方法進行裝卸： 1 若要裝上護網，請將護網對齊揚聲器本體，然後輕輕按下護 網。 2 若要取下護網，請用雙手握住靠近中央的位置，然後輕輕朝 您自己的方向拉，將護網從揚聲器上取下。

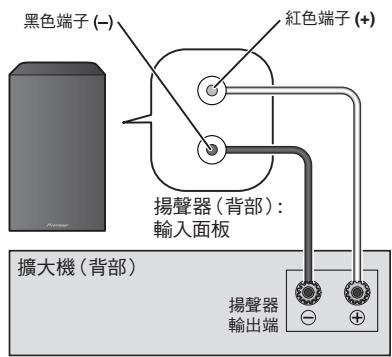

2 連接揚聲器接線於揚聲器背面的輸入端。輸入端子的極性是 紅色為正極 （＋），而黑色為負極 （－）。 鬆開輸入端子上的旋鈕並將揚聲器連接線插入每個端子柱孔中， 然後鎖緊旋鈕。 कՔᆓφ (+) ༄Քᆓφ

ݨཏ • 磁鐵是用於將護網保持在定位。 請勿將護網放在靠近易受磁 性影響 （CRT 電視機等）的裝置的位置。 3 將電纜的另一端連接於擴大機的揚聲器輸出端子上 （詳細請 參照擴大機的操作手冊）。 • 您也可用一個香蕉插頭來連接揚聲器的端子。使用香蕉插頭 時，請務必取下輸入端子的端蓋。 • 當連接插座後，請輕拉一下電纜的短部與端子確認是否確實 的連接好。不良的連接，將導致噪音與聲音的中斷。 • 如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過 度負荷。這樣可能造成擴大機停止工作或損壞。 • 使用連接於擴大機的揚聲器套接時，揚聲器 （左置或右置） 的正負極 （+，–）連接錯誤的話，將無法得到正確的立體聲 效果。

ݨཏ ඵᖑᏣᆓφழԥԥড়ޠႬᔇȄഀ௦ܗϹᘟႬྜጤਣȂ࣐ᗘ ռដႬϟॴᓏȂ፝Ӷ௦ដӉեґ๙ጣഌϸࠊӒ஡ႬྜϹ ᘟȄ D3-4-2-2-3_A_ChH

規格 機殼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 低音反射書架型 配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 路 重低音／高音揚聲器 . . . . . . . . . 同軸裝置：13 cm 錐形 /2.5 cm 球頂型 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω 頻率響應. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Hz 至 50 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84.5 dB (2.83 V) 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .130 W 交越頻率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 kHz 外形尺寸. . . . . . . .190 mm （寬） x 350 mm （高） x 280 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7.9 kg

ݨ • S-81B-LR 出貨時附有兩個揚聲器系統。 • 規格及設計有因產品改善而有所變更，恕不另行通知。

是根據日本先鋒公司開發的相控制的技術概念。這是通 過從錄音到播放改善階段匹配特性的產品所授予的商標。 日本先鋒公司出版。 版權 © 2008 日本先鋒公司。 版權所有。

附件 長螺釘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 長螺釘底座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 防滑墊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 護網 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 清潔布 （僅適用於 S-81B-LR-K）. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 操作手冊
