S-81B-LR-K - Embarazada PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de estantería
Marca	PIONEER
Modelo	S-81B-LR-K
Configuración	2 vías, bass reflex
Unidad coaxial	Cono de 13 cm (graves) / Cúpula de 2,5 cm (agudos)
Impedancia nominal	6 Ω
Respuesta en frecuencia	40 Hz - 50 kHz
Sensibilidad	84,5 dB (2,83 V)
Potencia de entrada máxima	130 W
Frecuencia de cruce	2 kHz
Dimensiones (An x Al x Pr)	190 x 350 x 280 mm
Peso	7,9 kg
Accesorios incluidos	Puntas de desacoplamiento (x6), bases (x6), almohadillas antideslizantes (x8), rejillas (x2), paño de limpieza, manual de instrucciones
Características especiales	Acabado brillante, rejilla magnética desmontable, puntas de desacoplamiento para aislamiento
Mantenimiento y limpieza	Limpiar con un paño suave y seco; para el acabado brillante, usar el paño incluido; evitar productos químicos
Seguridad	No instalar en altura o sobre una pared; no sentarse ni subirse al altavoz; no exponer a objetos magnéticos
Reparabilidad / Piezas de repuesto	Piezas no especificadas; contactar con un servicio autorizado Pioneer
Información general	Diseñado para uso con amplificador de 6 Ω a 16 Ω; tecnología Phase Control

Preguntas frecuentes - S-81B-LR-K PIONEER

¿Cuál es la impedancia del altavoz S-81B-LR-K?

La impedancia nominal es de 6 Ω. Conéctelo a un amplificador que acepte una carga de 6 Ω a 16 Ω.

¿Cómo instalar las puntas de desacoplamiento?

Inserte las puntas en los alojamientos roscados debajo del altavoz, fije las bases en los puntos de contacto, luego coloque el altavoz. Use siempre las bases para evitar dañar el suelo.

¿Cómo fijar y quitar la rejilla?

Para fijar la rejilla, alinéela con el cuerpo del altavoz y presione suavemente. Para retirarla, sujétela por el centro y tire suavemente hacia usted. La rejilla se mantiene con imanes.

¿Cuál es la potencia máxima que puede soportar el altavoz?

La potencia de entrada máxima es de 130 W. Evite superar este límite para no dañar los altavoces.

¿Cómo limpiar el acabado brillante del modelo S-81B-LR-K?

Use un paño suave y seco o el paño de limpieza incluido. No frote con fuerza y evite paños ásperos o húmedos para no rayar la superficie.

¿Puedo colocar el altavoz directamente en el suelo?

Sí, pero use las puntas de desacoplamiento con sus bases o las almohadillas antideslizantes incluidas para una mejor estabilidad y para evitar dañar el suelo. Idealmente, use la base opcional CP-81B-K/MK.

¿Qué precauciones tomar para evitar dañar el altavoz?

No suministre una potencia excesiva, no use un ecualizador con un volumen demasiado alto, no coloque objetos magnéticos cerca del tweeter y no permita que los niños jueguen sobre el altavoz.

¿Cómo conectar los cables de altavoz al amplificador?

Apague el amplificador. Afloje los terminales, inserte los cables (rojo en +, negro en -), luego apriete. Asegúrese de que los cables no se toquen. También puede usar conectores banana.

¿Cuál es la mejor posición de escucha para estos altavoces?

Coloque los altavoces a igual distancia de la posición de escucha, orientados a 50-60° hacia el oyente. Idealmente, los tweeters deben estar al nivel de los oídos.

¿Qué hacer si deseo deshacerme del altavoz?

No lo tire a la basura doméstica. Llévelo a un centro de recogida autorizado o a un distribuidor (en la UE, Suiza, Noruega). Para otros países, contacte a las autoridades locales.

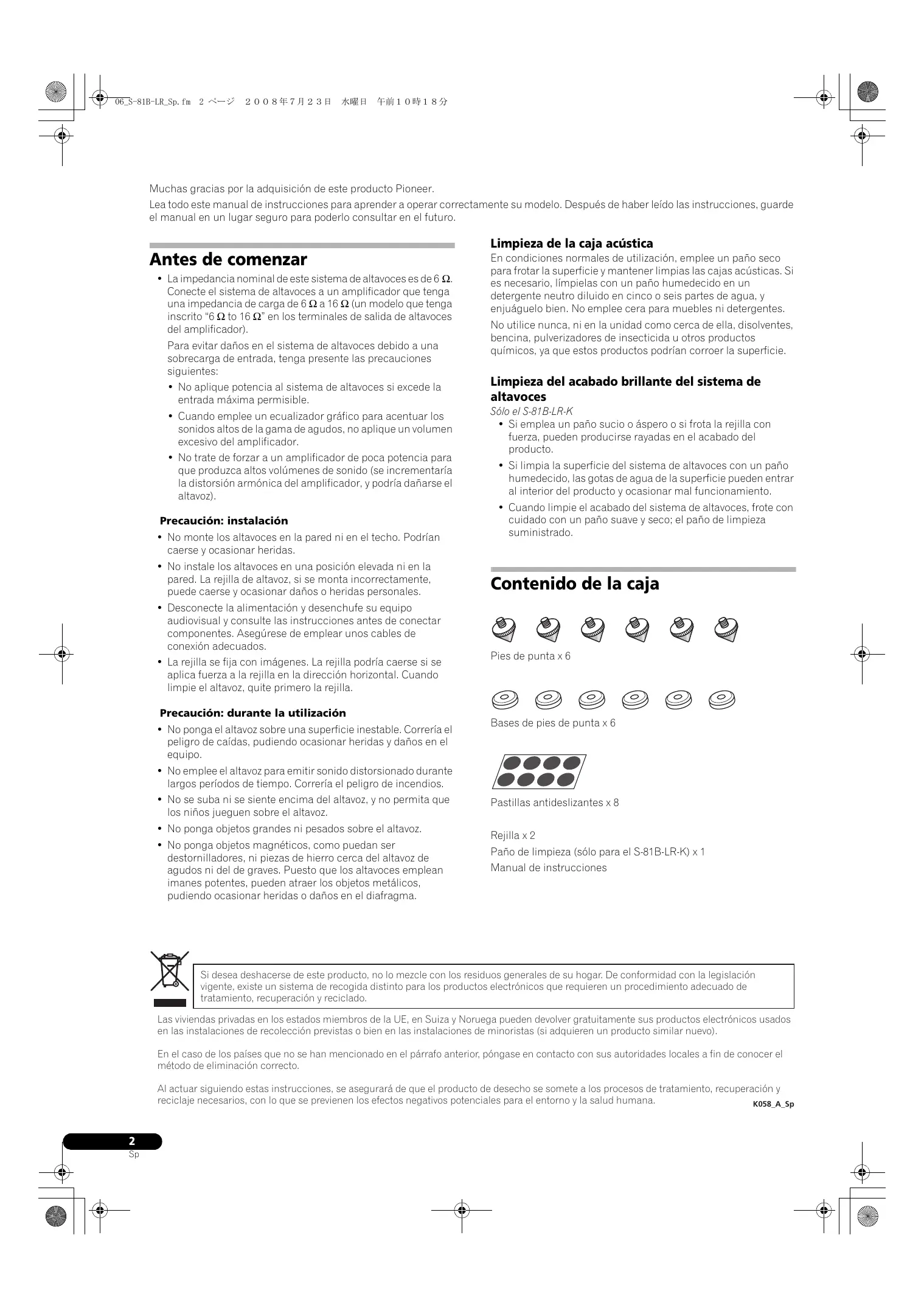

MANUAL DE USUARIO S-81B-LR-K PIONEER

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

- La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω a 16 Ω (un modelo que tenga inscrito “6 Ω to 16 Ω” en los terminales de salida de altavoces del amplificador).

Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

- No aplique potencia al sistema de altavoces si excede la entrada máxima permisible.

- Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.

- No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

Precaución: instalación

• No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.
• No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales.
• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.
• La rejilla se fija con imágenes. La rejilla podría caerse si se aplica fuerza a la rejilla en la dirección horizontal. Cuando limpie el altavoz, quite primero la rejilla.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.
• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.
• No ponga objetos grandes ni pesados sobre el altavoz.
• No ponga objetos magnéticos, como puedan ser destornilladores, ni piezas de hierro cerca del altavoz de agudos ni del de graves. Puesto que los altavoces emplean imanes potentes, pueden atraer los objetos metálicos, pudiendo ocasionar heridas o daños en el diafragma.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

Limpieza del acabado brillante del sistema de altavoces

Sólo el S-81B-LR-K

• Si emplea un paño sucio o áspero o si frota la rejilla con fuerza, pueden producirse rayadas en el acabado del producto.
• Si limpia la superficie del sistema de altavoces con un paño humedecido, las gotas de agua de la superficie pueden entrar al interior del producto y ocasionar mal funcionamiento.
• Cuando limpie el acabado del sistema de altavoces, frote con cuidado con un paño suave y seco; el paño de limpieza suministrado.

Contenido de la caja

Pies de punta x 6

Bases de pies de punta x 6

Pastillas antideslizantes x 8

Rejilla x 2

Paño de limpieza (sólo para el S-81B-LR-K) x 1

Manual de instrucciones

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058 A

Modo de instalación

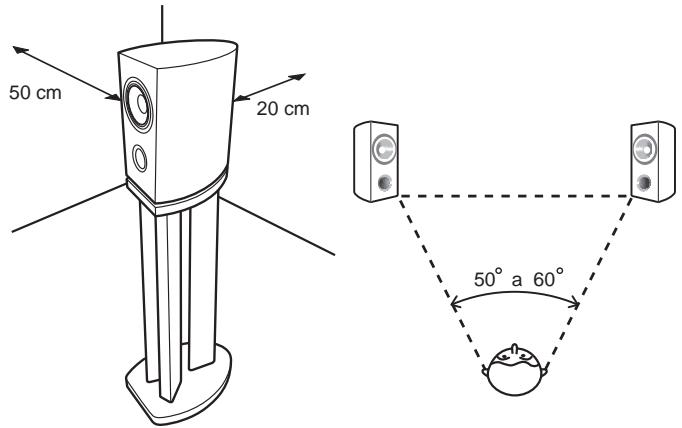

Selección del lugar de colocación de los sistemas de altavoces

• Los sonidos reproducidos por los sistemas de altavoces quedan fácilmente afectados de formas sutiles por las condiciones del lugar de audición.
• Para obtener el mejor sonido, seleccione un piso sólido para colocar los altavoces, y sitúe los altavoces como se muestra a continuación. El nivel de los sonidos bajos puede ajustarse acercando o alejando los altavoces de la pared. Ajuste los altavoces de modo que queden equidistantes de sus paredes laterales respectivas para poder obtener un sonido equilibrado.

50 cm 20 cm 50° a 60°

• Ponga los altavoces izquierdos y derechos equidistantes con respecto a su posición de audición para obtener un buen sonido estereofónico. Emplee cables de altavoz de la misma longitud para cada altavoz.
• Siempre que sea posible, coloque los altavoces delantero izquierdo y delantero derecho en el mismo plano que la pantalla del televisor.
• Para conseguir el óptimo sonido envolvente, deberá poner el televisor entre los altavoces izquierdo y derecho, haciendo que los altavoces queden orientados en un ángulo de 50 a 60 grados hacia la posición de audición.
• Si la habitación tiene mucha reverberación, le recomendamos que cuelgue tela gruesa en las paredes, y/o que ponga una alfombra en el piso para amortiguar el sonido. Para obtener los mejores resultados, cubra las paredes por completo.
• Estos altavoces son del tipo estante, y ofrecen su mejor rendimiento cuando se ponen sobre una superficie sólida y nivelada apartada del piso. Si se ponen los altavoces directamente sobre el piso se producirá un sonido con retumbo y sin definición. De forma ideal, los altavoces de agudos deben quedar aproximadamente al nivel de los oídos cuando está sentado en la posición de audición. Le recomendamos emplear el soporte de altavoz CP-81B-K/MK para conseguir el óptimo sonido y estabilidad.

Si opta por emplear el soporte de altavoz CP-81B-K/MK, deberá fijarlo con los tornillos suministrados. (para más detalles, consulte el manual de instrucciones del CP-81B-K/MK)

Importante

- Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Sólo el S-81B-LR-QL/W

- La caja está hecha de tiras enchapadas de madera natural. No ponga los altavoces en un lugar donde puedan quedar bajo la luz directa del sol, y tampoco cerca de estufas o acondicionadores de aire. Podría producirse deformación y decoloración de la caja acústica y podrían dañarse los altavoces.

Cuando lo instale directamente sobre el piso

Emplee los pies de punta o las pastillas antideslizantes suministrados cuando desee instalar el altavoz directamente sobre la superficie del piso.

Utilización de los pies de punta

Este sistema de altavoces incluye pies de punta que usted podrá utilizar para aislar del piso el altavoz. Emplee las bases de los pernos para evitar rayadas en el piso o en otras superficies.

1 Gire los pies de punta para introducirlos en las piezas metálicas roscadas empotradas en la parte inferior del altavoz.

2 Pongas las bases de los pies de punta en los puntos de los tres pies de punta golpeándolas al dejar apoyado el altavoz sobre su base.

3 Coloque el altavoz sobre las bases de los pies de punta y confirme que el altavoz no se mueva.

Precaución

- Emplee siempre las bases de los pies de punta, con la superficie dentada arriba como punto de entrada de los pies de punta.

Si no emplea las bases de los pies de punta para colocar los altavoces, es posible que los pies de punta causen daños en el piso. Le recomendamos que emplee las bases de los pies de punta si se propone utilizar los pies de punta.

Importante

- Es muy peligroso intentar ajustar el pie de punta mientras se tiene inclinado el altavoz. Asegúrese de poner la unidad sobre un lugar blando (como pueda ser una manta) para que no se dañe el piso, y de efectuar la instalación entre dos personas como mínimo.

Empleo de las pastillas antideslizantes

Para asegurar una instalación estable, fije las pastillas antideslizantes a la superficie inferior de la base de altavoz.

Colocación/extracción de la rejilla

Este sistema de altavoces se sirve con una rejilla que pueden colocarse y extraerse de la forma siguiente:

1 Para colocar la rejilla, alinéela con el cuerpo del altavoz y empújela con cuidado.
2 Para extraer la rejilla, tómela con las dos manos cerca de la parte intermedia y tire con cuidado hacia usted para separar la rejilla del altavoz.

- Para retener la rejilla en su posición se emplean imanes. No ponga las rejillas cerca de dispositivos que puedan ser susceptibles a la influencia magnética (televisores de TRC, etc.).

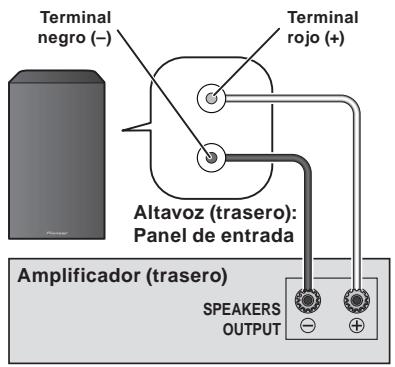

Conexiones

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador.

Terminal negro (–) Terminal rojo (+) Altavoz (trasero): Panel de entrada Amplificador (trasero) SPEAKERS OUTPUT

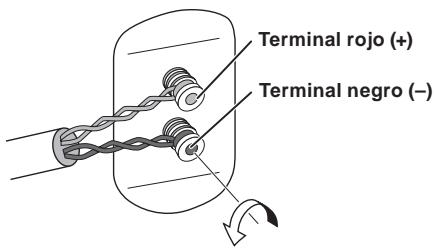

Conexión de los cables

1 Desconecte la alimentación del amplificador.
2 Conecte los cables de altavoz a los terminales de entrada de la parte posterior del altavoz. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (−).

Afloje los bornes de los terminales de entrada e inserte los cables de altavoz en cada uno de los orificios de los terminales, y luego apriete los bornes.

Terminal rojo (+) Terminal negro (−)

3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).

• También podrá conectar los terminales del altavoz con una clavija de punta cónica. Cuando emplee una clavija de punta cónica, no se olvide de quitar la tapa de la punta del terminal de entrada.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Si los hilos de los cables salen de los terminales y entran en contacto entre sí, el amplificador recibirá una carga adicional excesiva. Esto puede hacer que el amplificador deje de funcionar y incluso pueda dañarse.
• Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad (+, −) de uno de los altavoces (izquierdo o derecho).

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

Especificaciones

Caja ....Bass-réflex para estantería

Configuración .....2 vías

Altavoz de graves/agudos

Unidad coaxial: Cono de 13 cm/domo de 2,5 cm

Impedancia 6 Ω

Respuesta en frecuencia ..... 40 Hz a 50 kHz

Sensibilidad.... 84,5 dB (2,83 V)

Potencia de entrada máxima.... 130 W

Frecuencia de cruce....2 kHz

Dimensiones exteriores

190 (An) mm x 350 (Al) mm x 280 (Prf) mm

Peso 7,9 kg

Accesorios suministrados

Pies de punta 6

Bases de pies de punta 6

Pastillas antideslizantes....8

Rejilla 2

Paño de limpieza (sólo el S-81B-LR-K) 1

Manual de instrucciones

Nota

• El S-81B-LR se vende con dos sistemas de altavoces incluidos.
• Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.

Publicado por Pioneer Corporation.

Todos los derechos reservados.
