S-81B-LR-K - Cassa acustica PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore da scaffale
Marca	PIONEER
Modello	S-81B-LR-K
Configurazione	2 vie, bass reflex
Unità coassiale	Cono da 13 cm (basso) / Cupola da 2,5 cm (acuto)
Impedenza nominale	6 Ω
Risposta in frequenza	40 Hz - 50 kHz
Sensibilità	84,5 dB (2,83 V)
Potenza di ingresso massima	130 W
Frequenza di crossover	2 kHz
Dimensioni (L x A x P)	190 x 350 x 280 mm
Peso	7,9 kg
Accessori forniti	Punte di disaccoppiamento (x6), basi (x6), cuscinetti antiscivolo (x8), griglie (x2), panno per la pulizia, manuale di istruzioni
Particolarità	Finitura lucida, griglia magnetica rimovibile, punte di disaccoppiamento per isolamento
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; per la finitura lucida, utilizzare il panno fornito; evitare prodotti chimici
Sicurezza	Non installare in altezza o su una parete; non sedersi o salire sul diffusore; non esporre a oggetti magnetici
Riparabilità / Pezzi di ricambio	Pezzi non specificati; contattare un centro assistenza autorizzato Pioneer
Informazioni generali	Progettata per l'uso con amplificatore da 6 Ω a 16 Ω; tecnologia Phase Control

Domande frequenti - S-81B-LR-K PIONEER

Qual è l'impedenza del diffusore S-81B-LR-K?

L'impedenza nominale è di 6 Ω. Collegarla a un amplificatore che accetta un carico da 6 Ω a 16 Ω.

Come installare le punte di disaccoppiamento?

Inserire le punte negli incavi filettati sotto il diffusore, fissare le basi ai punti di contatto, quindi posare il diffusore. Utilizzare sempre le basi per evitare di danneggiare il pavimento.

Come fissare e rimuovere la griglia?

Per fissare la griglia, allinearla con il corpo del diffusore e premere delicatamente. Per rimuoverla, tenerla per il centro e tirare delicatamente verso di sé. La griglia è tenuta da magneti.

Quale potenza massima può sopportare il diffusore?

La potenza di ingresso massima è di 130 W. Evitare di superare questo limite per non danneggiare gli altoparlanti.

Come pulire la finitura lucida del modello S-81B-LR-K?

Utilizzare un panno morbido e asciutto o il panno per la pulizia fornito. Non strofinare con forza ed evitare panni ruvidi o umidi per non graffiare la superficie.

Posso posizionare il diffusore direttamente sul pavimento?

Sì, ma utilizzare le punte di disaccoppiamento con le loro basi o i cuscinetti antiscivolo forniti per una migliore stabilità e per evitare di danneggiare il pavimento. Idealmente, utilizzare il supporto opzionale CP-81B-K/MK.

Quali sono le precauzioni da prendere per evitare di danneggiare il diffusore?

Non fornire una potenza eccessiva, non utilizzare un equalizzatore con volume troppo alto, non posizionare oggetti magnetici vicino al tweeter e non lasciare che i bambini giochino sul diffusore.

Come collegare i cavi dei diffusori all'amplificatore?

Spegnere l'amplificatore. Allentare i morsetti, inserire i fili (rosso su +, nero su -), quindi serrare. Assicurarsi che i fili non si tocchino. È anche possibile utilizzare connettori a banana.

Qual è la migliore posizione di ascolto per questi diffusori?

Posizionare i diffusori alla stessa distanza dalla posizione di ascolto, orientati a 50-60° verso l'ascoltatore. Idealmente, i tweeter devono essere all'altezza delle orecchie.

Cosa fare se desidero smaltire il diffusore?

Non gettarlo nei rifiuti domestici. Portarlo a un centro di raccolta autorizzato o a un rivenditore (nell'UE, Svizzera, Norvegia). Per altri paesi, contattare le autorità locali.

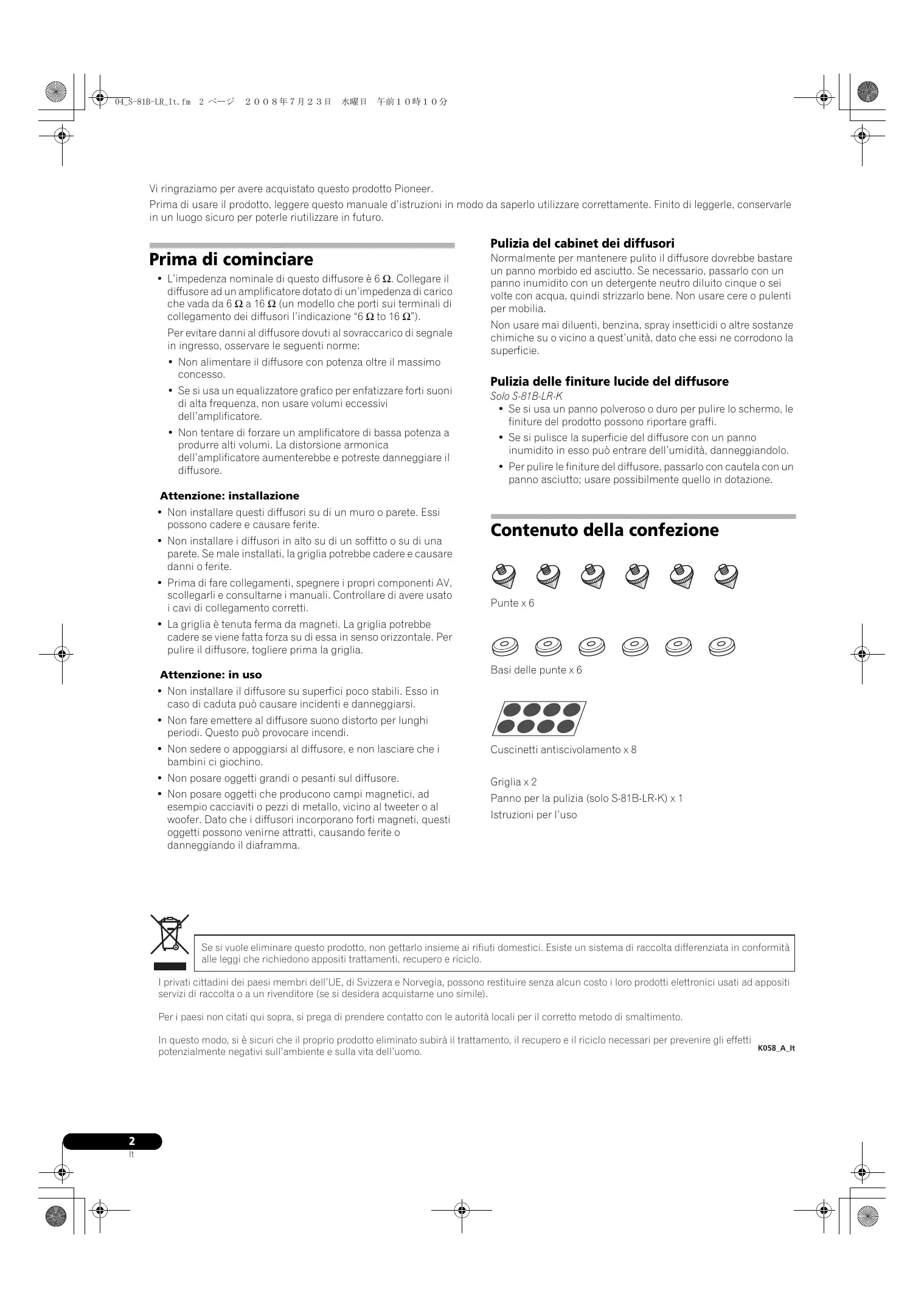

MANUALE UTENTE S-81B-LR-K PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo manuale d'istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un'impedenza di carico che vada da 6 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l'indicazione "6 Ω to 16 Ω"). Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

- Non alimentare il diffusore con potenza oltre il massimo concesso.

- Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.

- Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installazione

• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.
• La griglia è tenuta ferma da magneti. La griglia potrebbe cadere se viene fatta forza su di essa in senso orizzontale. Per pulire il diffusore, togliere prima la griglia.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochi.
  • Non posare oggetti grandi o pesanti sul diffusore.
• Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al woofer. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Pulizia delle finiture lucide del diffusore

Solo S-81B-LR-K

• Se si usa un panno polveroso o duro per pulire lo schermo, le finiture del prodotto possono riportare graffi.
• Se si pulisce la superficie del diffusore con un panno inumidito in esso può entrare dell'umidità, danneggiandolo.
• Per pulire le finiture del diffusore, passarlo con cautela con un panno asciutto; usare possibilmente quello in dotazione.

Contenuto della confezione

Punte x 6

Basi delle punte x 6

Cuscinetti antiscivolamento x 8

Griglia x 2

Panno per la pulizia (solo S-81B-LR-K) x 1

Istruzioni per l'uso

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_lt

Norme di installazione

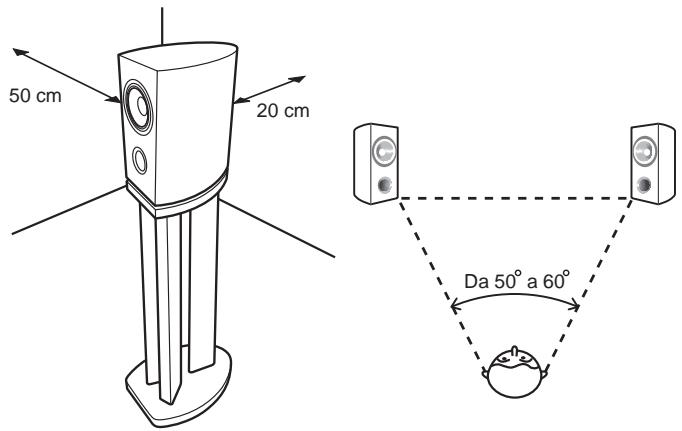

Scelta della posizione di installazione dei diffusori

• I suoni riprodotti dal diffusore vengono facilmente influenzati dalle condizioni dell'ambiente di ascolto.
• Per ottenere il suono migliore possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto di seguito. Il livello dei bassi può venire regolato avvicinando o allontanando i diffusori dalle pareti. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanciato.

50 cm 20 cm Da 50° a 60°

• I diffusori sinistro e destro per garantire una buona stereofonia devono essere equidistanti dalla posizione di ascolto. Usare per ciascun diffusore cavi della stessa lunghezza.
• Se possibile, porre i diffusori anteriori sinistro e destro sullo stesso piano del televisore.
• Per ottenere un suono surround ottimale, il televisore si deve trovare fra i diffusori sinistro e destro e questi devono avere un angolo di 50 o 60 gradi rispetto alla posizione di ascolto.
• Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, coprire del tutto le pareti.
• Questi diffusori sono del tipo da scaffale e danno le loro massime prestazioni se appoggiati su di una superficie solida ed in piano. Posando i diffusori direttamente sul pavimento si avrà un suono rimbombante e poco definito. In condizioni ideali i tweeter devono trovarsi a livello degli orecchi nella posizione di ascolto. Raccomandiamo di usare la base per diffusori CP-81B-K/MK per assicurarsi un suono ottimale e grande stabilità.

Se si sceglie la base per diffusori CP-81B-K/MK, non mancare di fissarla usando le viti in dotazione.

(per maggiori dettagli, consultare le istruzioni per l'uso della CP-81B-K/MK)

Importante

• Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.
  Solo S-81B-LR-QL/W

- Il cabinet è composto di impiallacciato di vero legno. Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.

Se si installa il diffusore sul pavimento

Per installare i diffusori direttamente sul pavimento, usare le punte o i cuscinetti antiscivolamento in dotazione.

Uso delle punte

Questo sistema di diffusori include punte utilizzabili per isolare il diffusore dal pavimento. Usare le basi delle punte in dotazione per evitare graffi al pavimento o alla superficie di installazione del diffusore.

1 Girare le punte avvitandole negli inserti metallici filettati del fondo del diffusore.

2 Mettere le basi delle punte nelle posizioni dove le tre punte toccano quando il diffusore viene messo in posizione.

3 Mettere il diffusore sulle basi delle punte e controllare che non oscilli.

Attenzione

- Usare le basi dei diffusori sempre nel modo mostrato, con la superficie indentata rivolta in alto in modo da ricevere la cima della punta.

Se non si usano le basi delle punte nell'installare i diffusori, queste possono causare danni al pavimento. Raccomandiamo caldamente l'uso delle basi delle punte a chi intende usare le punte.

Importante

- È molto pericoloso provare a mettere in posizione le punte mentre si inclina il diffusore. Posare quest'unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.

Uso dei cuscinetti antiscivolamento

Per assicurarsi la stabilità del pezzo, fissare i cuscinetti antiscivolamento al fondo della base del diffusore.

Applicazione e rimozione della griglia

Questo diffusore possiede una griglia di installabile e rimovibile nel modo seguente:

1 Per applicare la griglia, allinearla al diffusore e premere piano.
2 Per rimuovere la griglia, tenerla con ambedue le mani al centro e tirare piano verso di sé separandola dal diffusore.

- La griglia è tenuta in posizione da magneti. Non posare la griglia vicino a dispositivi sensibili ai campi magnetici (televisori a raggi catodici, ecc.).

Collegamenti

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore.

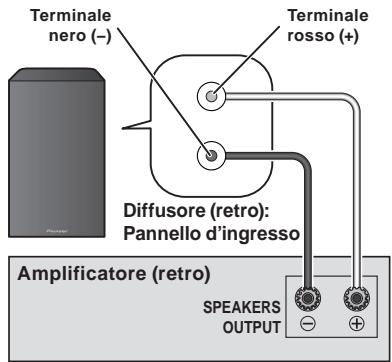

Terminale nero (-) Terminale rosso (+) Diffusore (retro): Pannello d'ingresso Amplificatore (retro) SPEAKERS OUTPUT

Collegamento dei cavi

1 Spegnere l'amplificatore.

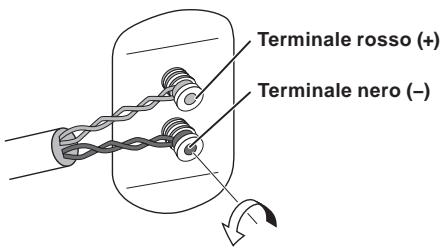

2 Collegare i cavi dei diffusori ai terminali di ingresso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (−) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole.

Terminale rossos (+) Terminale nero (−)

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se la polarità (+, -) di uno dei diffusori (destro o sinistro) viene invertita.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It

Dati tecnici

Cassa.... Tipo bass-reflex da scaffale

Configurazione ..... a 2 vie

Woofer/Tweeter . . . . . . . Unita coassiale: cono da 13 cm/cupola da 2,5 cm

Impedenza nominale 6 Ω

Risposta in frequenza. Da 40 Hz a 50 kHz

Sensibilità 84,5 dB (2,83 V)

Potenza in ingresso massima 130 W

Frequenza di incrocio....2 kHz

Dimensioni esterne ..... 190 (L) mm x 350 (A) mm x 280 (P) mm

Peso 7,9 kg

Accessori in dotazione

Punte 6

Basi delle punte 6

Cuscinetti antiscivolamento 8

Griglia 2

Panno per la pulizia (solo S-81B-LR-K) 1

Istruzioni per l'uso

Nota

• L'S-81B-LR viene spedito con un dotazione due diffusori.
- I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
