S-81B-LR-K - Lautsprecher PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Regallautsprecher
Marke	PIONEER
Modell	S-81B-LR-K
Konfiguration	2-Wege, Bassreflex
Koaxiale Einheit	13 cm Konus (Tieftöner) / 2,5 cm Kalotte (Hochtöner)
Nennimpedanz	6 Ω
Frequenzgang	40 Hz - 50 kHz
Empfindlichkeit	84,5 dB (2,83 V)
Maximale Eingangsleistung	130 W
Übergangsfrequenz	2 kHz
Abmessungen (B x H x T)	190 x 350 x 280 mm
Gewicht	7,9 kg
Mitgeliefertes Zubehör	Entkopplungsspitzen (x6), Unterlagen (x6), rutschfeste Pads (x8), Gitter (x2), Reinigungstuch, Bedienungsanleitung
Besonderheiten	Hochglanzlackierung, abnehmbares Magnetschutzgitter, Entkopplungsspitzen zur Isolation
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; für die Hochglanzlackierung das mitgelieferte Tuch verwenden; keine chemischen Reinigungsmittel
Sicherheit	Nicht in großer Höhe oder an der Wand installieren; sich nicht auf den Lautsprecher setzen oder stellen; nicht magnetischen Objekten aussetzen
Reparaturfähigkeit / Ersatzteile	Nicht spezifizierte Teile; wenden Sie sich an einen autorisierten Pioneer-Kundendienst
Allgemeine Informationen	Ausgelegt für den Betrieb mit Verstärkern von 6 Ω bis 16 Ω; Phase Control Technologie

Häufig gestellte Fragen - S-81B-LR-K PIONEER

Wie hoch ist die Impedanz des Lautsprechers S-81B-LR-K?

Die Nennimpedanz beträgt 6 Ω. Schließen Sie ihn an einen Verstärker an, der eine Last von 6 Ω bis 16 Ω akzeptiert.

Wie installiere ich die Entkopplungsspitzen?

Setzen Sie die Spitzen in die Gewindebohrungen unter dem Lautsprecher ein, befestigen Sie die Unterlagen an den Kontaktpunkten, und stellen Sie dann den Lautsprecher auf. Verwenden Sie immer die Unterlagen, um den Boden nicht zu beschädigen.

Wie wird das Gitter befestigt und entfernt?

Um das Gitter zu befestigen, richten Sie es am Gehäuse aus und drücken Sie es vorsichtig an. Zum Entfernen halten Sie es in der Mitte und ziehen Sie es vorsichtig zu sich hin. Das Gitter wird mit Magneten gehalten.

Welche maximale Leistung kann der Lautsprecher verarbeiten?

Die maximale Eingangsleistung beträgt 130 W. Vermeiden Sie Überschreitungen, um die Lautsprecher nicht zu beschädigen.

Wie reinige ich die Hochglanzlackierung des Modells S-81B-LR-K?

Verwenden Sie ein weiches, trockenes Tuch oder das mitgelieferte Reinigungstuch. Reiben Sie nicht zu stark und vermeiden Sie raue oder nasse Tücher, um Kratzer zu vermeiden.

Kann ich den Lautsprecher direkt auf den Boden stellen?

Ja, aber verwenden Sie die Entkopplungsspitzen mit ihren Unterlagen oder die mitgelieferten rutschfesten Pads für bessere Stabilität und um den Boden nicht zu beschädigen. Idealerweise verwenden Sie den optionalen Sockel CP-81B-K/MK.

Welche Vorsichtsmaßnahmen sollten getroffen werden, um den Lautsprecher nicht zu beschädigen?

Überlasten Sie den Lautsprecher nicht, verwenden Sie keinen Equalizer mit zu hoher Lautstärke, halten Sie magnetische Gegenstände vom Hochtöner fern, und lassen Sie Kinder nicht auf dem Lautsprecher spielen.

Wie schließe ich die Lautsprecherkabel an den Verstärker an?

Schalten Sie den Verstärker aus. Lockern Sie die Klemmen, stecken Sie die Drähte ein (rot auf +, schwarz auf -), und ziehen Sie sie fest. Achten Sie darauf, dass sich die Drähte nicht berühren. Sie können auch Bananenstecker verwenden.

Was ist die beste Hörposition für diese Lautsprecher?

Stellen Sie die Lautsprecher in gleichem Abstand zur Hörposition auf, ausgerichtet auf den Hörer mit einem Winkel von 50-60°. Idealerweise sollten sich die Hochtöner auf Ohrhöhe befinden.

Was soll ich tun, wenn ich den Lautsprecher entsorgen möchte?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer zugelassenen Sammelstelle oder einem Händler (in der EU, Schweiz, Norwegen). Für andere Länder wenden Sie sich an die örtlichen Behörden.

BEDIENUNGSANLEITUNG S-81B-LR-K PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

- Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 6 Ω bis 16 Ω an (die Lautsprecherklemmen des Verstärkers müssen mit „6 Ω to 16 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.
• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäßer Befestigung besteht die Gefahr, dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.
• Die Frontverkleidung ist mit Magneten am Lautsprechergehäuse gesichert. Wenn in horizontaler Richtung Kraft auf die Frontverkleidung ausgeübt wird, kann sie herunterfallen. Entfernen Sie die Frontverkleidung, bevor Sie den Lautsprecher reinigen.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf dem Lautsprecher spielen.
• Stellen Sie keine großen oder schweren Gegenstände auf den Lautsprecher.

- Bringen Sie keine magnetischen Gegenstände, z. B. aufmagnetisierte Schraubendreher oder Eisenteile, in die Nähe des Hochtöners oder Tieftöners. Da diese Lautsprecher starke Magneten enthalten, könnten derartige Gegenstände angezogen werden und Verletzungen verursachen oder die Lautsprechermembran beschädigen.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Reinigen des Hochglanzfinish des Lautsprechersystems

Nur Modell S-81B-LR-K

• Durch den Gebrauch eines staubigen oder harten Tuchs oder starke Druckausübung beim Abreiben kann das Oberflächenfinish zerkratzt werden.
• Wenn ein nasses Tuch zur Reinigung der Außenflächen verwendet wird, können Wassertröpfchen in das Innere des Lautsprechers eindringen und eine Funktionsstörung verursachen.
• Reiben Sie nach dem Reinigen des Oberflächenfinish mit einem trockenen, weichen Tuch nach; verwenden Sie dazu das mitgelieferte Reinigungstuch.

Mitgeliefertes Zubehör

Stabilisator x 6

Untersetzer für Stabilisatoren x 6

Rutschfestes Kissen x 8

Frontverkleidung x 2

Reinigungstuch (nur Modell S-81B-LR-K) x 1

Bedienungsanleitung

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.
• Um die optimale Klangqualität zu erhalten, sollten die Lautsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der nachstehenden Abbildung gezeigt platziert werden. Der Basspegel kann justiert werden, indem der Abstand zwischen Lautsprecher und Wand verringert oder erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen Abstand von der seitlichen Wand auf, um einen gut ausgewogenen Klang zu erzielen.

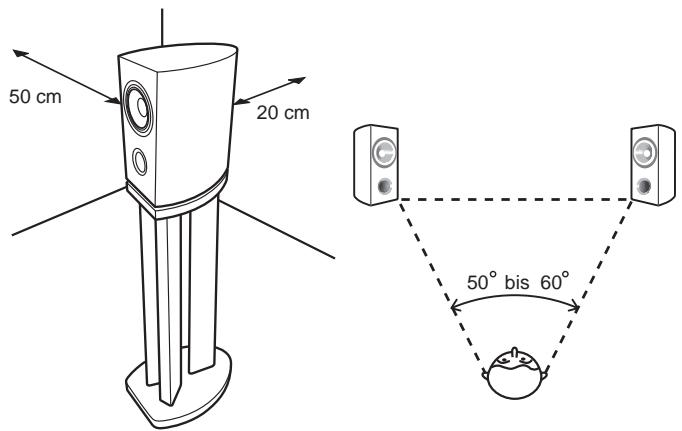

50 cm 20 cm 50° bis 60°

• Um einen einwandfreien Stereoeffekt zu erhalten, stellen Sie den linken und rechten Lautsprecher im gleichen Abstand von der Hörposition auf. Verwenden Sie Lautsprecherkabel der gleichen Länge für jeden Lautsprecher.
• Platzieren Sie den linken und rechten Frontlautsprecher möglichst auf der Ebene des Fernsehgerätes.
• Um den optimalen Surround Sound zu erhalten, sollte sich das Fernsehgerät zwischen dem linken und dem rechten Lautsprecher befinden, wobei diese in einem Winkel von 50 Grad bis 60 Grad auf die Hörposition weisen.

• Wenn der Hörraum einen starken Nachhall aufweist, empfiehlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dämpfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.

• Bei diesen Lautsprechern handelt es sich um Regalboxen; die beste Leistung wird bei Aufstellung auf einer stabilen, waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei direkter Aufstellung auf dem Boden wird ein dröhnender, undefinierter Klang erzeugt. Idealerweise sollte jeder Lautsprecher so aufgestellt werden, dass sich der Hochtöner etwa auf dem Ohrenniveau des Hörers an der Hörposition befindet. Für optimale Klangqualität und Stabilität empfiehlt sich der Gebrauch des Lautsprecherständers CP-81B-K/MK.
  Achten Sie bei Verwendung des CP-81B-K/MK Lautsprecherständers darauf, diesen mit den mitgelieferten Schrauben zu befestigen. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CP-81B-K/MK)

Wichtiger Hinweis

• Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.
  Nur Modell S-81B-LR-QL/W
• Beim Gehäuse wird ein Messerfurnier aus Naturholz verwendet. Stellen Sie den Lautsprecher weder an einem Ort, an dem er direkter Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Heizkörpern oder einer Klimaanlage auf. Anderenfalls besteht die Gefahr, dass sich das Lautsprechergehäuse verzieht oder verfärbt und der Lautsprecher beschädigt wird.

Bei Installation direkt auf dem Boden

Verwenden Sie die mitgelieferten Stabilisatoren oder rutschfesten Kissen, wenn der Lautsprecher direkt auf dem Fußboden aufgestellt werden soll.

Montage der Stabilisatoren

Die Stabilisatoren im Lieferumfang dieses Lautsprechersystems ermöglichen es, den Lautsprecher vom Boden zu isolieren. Verwenden Sie die mitgelieferten Untersetzer für die Stabilisatoren, um ein Zerkratzen des Bodens bzw. der Unterlage am Aufstellungsort zu verhindern.

1 Drehen Sie die Stabilisatoren in die mit einem Gewinde versehenen Metalleinsätze in der Bodenplatte des Lautsprechers ein.

2 Platzieren Sie die Untersetzer für die Stabilisatoren an den Positionen, an denen sich die Spitzen der drei Stabilisatoren befinden werden, wenn der Lautsprecher aufgestellt wird.

3 Stellen Sie den Lautsprecher auf die Untersetzer der Stabilisatoren, und vergewissern Sie sich, dass er nicht wackelt.

Vorsichtshinweise

- Platzieren Sie die Untersetzer wie in unten gezeigt so, dass die Seite mit der Vertiefung nach oben weist und den Spitze des Stabilisators aufnimmt.

Wenn die Untersetzer nicht verwendet werden, können die Spitzen der Stabilisatoren den Fußboden bzw. die Unterlage am Aufstellungsort des Lautsprechers zerkratzen. Der Gebrauch der Untersetzer in Verbindung mit den Stabilisatoren wird daher empfohlen.

Wichtiger Hinweis

- Es ist äußerst gefährlich, die Stabilisatoren zu befestigen, während der Lautsprecher in einer geneigten Stellung gehalten wird. Bitte legen Sie den Lautsprecher zum Anziehen der Mutter unbedingt auf eine weiche Unterlage (z.B. eine auf dem Boden ausgebreitete Decke), damit der Fußboden nicht zerkratzt wird, und führen Sie die Installation mit mindestens zwei Personen aus.

Verwendung der rutschfesten Kissen

Befestigen Sie die rutschfesten Kissen an der Unterseite der Lautsprecher-Trägerplatte, um ein Verrutschen zu verhindern.

Anbringen/Entfernen der Frontverkleidung

Die Frontverkleidung dieses Lautsprechersystems kann wie folgt angebracht und abgenommen werden:

1 Zum Anbringen richten Sie die Frontverkleidung auf das Lautsprechergehäuse aus, und drücken Sie dann sacht darauf.
2 Zum Abnehmen der Frontverkleidung ergreifen Sie etwa in der Mitte jeder Seite mit beiden Händen, und ziehen Sie sie sacht nach vorn, um die Frontverkleidung vom Lautsprechergehäuse zu trennen.

- Die Frontverkleidung wird durch Magneten in Arbeitsstellung gesichert. Halten Sie die Frontverkleidungen von Geräten fern, die für magnetische Einstreuungen empfindlich sind (Kathodenstrahlröhren-Fernsehgeräte usw.).

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers.

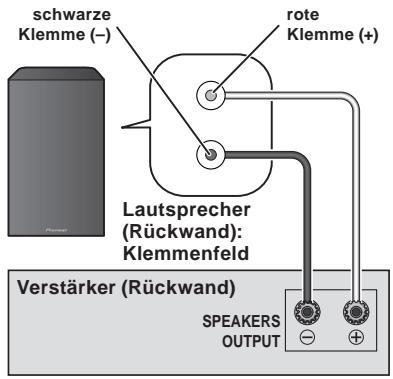

schwarze Klemme (–) rote Klemme (+) Lautsprecher (Rückwand): Klemmenfeld Verstärker (Rückwand) SPEAKERS OUTPUT

Anschließen der Kabel

1 Schalten Sie den Verstärker aus.

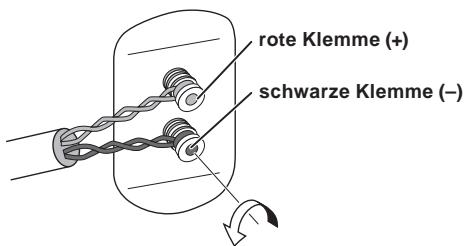

2 Schließen Sie die Lautsprecherkabel an die Eingangsklemmen an der Rückwand jedes Lautsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (−) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte der Lautsprecherkabel in die Löcher in den Polbolzen ein, und ziehen Sie dann die Knöpfe wieder an.

rote Klemme (+) schwarze Klemme (−)

3 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den Lautsprecherklemmen verwendet werden. In einem solchen Fall müssen die Kappenknöpfe vorher von den Polbolzen entfernt werden.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.
• Falls einer der beiden Lautsprecher eines Lautsprecherpaars versehentlich mit vertauschter Polarität (+, −)an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3_A_Ge

Technische Daten

Gehäuse.	Bassreflex-Regalausführung
Aufbau.	2-Wege-System
Tieftöner/Hochtöner.	Koaxialeinheit: 13-cm-Konus/2,5-cm-Kalotte
Impedanz	6 Ω
Frequenzgang	40 Hz bis 50 kHz
Empfindlichkeit	84,5 dB (2,83 V)
Maximale Belastbarkeit	130 W
Übernahmefrequenz.	2 kHz
Außenabmessungen	190 (B) mm x 350 (H) mm x 280 (T) mm
Masse.	7,9 kg

Mitgeliefertes Zubehör

Stabilisatoren	6
Untersetzer für Stabilisatoren	6
Rutschfeste Kissen	8
Frontverkleidung	2
Reinigungstuch (nur Modell S-81B-LR-K)	1
Bedienungsanleitung

Hinweis

• Zwei Lautsprechersysteme gehören zum Lieferumfang des Modells S-81B-LR.
• Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestattet sind. Diese Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2008 Pioneer Corporation. Alle Rechte vorbehalten.
