S-81B-LR-K - Högtalare PIONEER - Gratis bruksanvisning och manual

Produkttyp	Bokhylla högtalare
Märke	PIONEER
Modell	S-81B-LR-K
Konfiguration	2-vägs, basreflex
Koaxialenhet	13 cm kon (bas) / 2,5 cm dom (diskant)
Nominell impedans	6 Ω
Frekvensgång	40 Hz - 50 kHz
Känslighet	84,5 dB (2,83 V)
Maximal ingångseffekt	130 W
Delningsfrekvens	2 kHz
Mått (B x H x D)	190 x 350 x 280 mm
Vikt	7,9 kg
Medföljande tillbehör	Avkopplingsspetsar (x6), baser (x6), halkskydd (x8), galler (x2), rengöringsduk, bruksanvisning
Speciella egenskaper	Blank yta, avtagbart magnetgaller, avkopplingsspetsar för isolering
Underhåll och rengöring	Rengör med en mjuk och torr trasa; för blank yta, använd medföljande duk; undvik kemikalier
Säkerhet	Installera inte på höjd eller mot vägg; sitt eller stig inte på högtalaren; utsätt inte för magnetiska föremål
Reparerbarhet / Reservdelar	Delar ej specificerade; kontakta en auktoriserad Pioneer-verkstad
Allmän information	Konstruerad för användning med förstärkare på 6 Ω till 16 Ω; Phase Control-teknik

Vanliga frågor - S-81B-LR-K PIONEER

Vad är impedansen för högtalaren S-81B-LR-K?

Den nominella impedansen är 6 Ω. Anslut den till en förstärkare som accepterar en belastning på 6 Ω till 16 Ω.

Hur installerar jag avkopplingsspetsarna?

Sätt spetsarna i de gängade hålen under högtalaren, fäst baserna på kontaktpunkterna, och placera sedan högtalaren. Använd alltid baserna för att undvika att skada golvet.

Hur fäster och tar jag bort gallret?

För att fästa gallret, rikta in det med högtalarkroppen och tryck försiktigt. För att ta bort det, håll i mitten och dra försiktigt mot dig. Gallret hålls fast med magneter.

Vilken maximal effekt tål högtalaren?

Den maximala ingångseffekten är 130 W. Undvik att överskrida denna gräns för att inte skada högtalarna.

Hur rengör jag den blanka ytan på modellen S-81B-LR-K?

Använd en mjuk och torr trasa eller den medföljande rengöringsduken. Gnugga inte hårt och undvik grova eller fuktiga trasor för att inte repa ytan.

Kan jag placera högtalaren direkt på golvet?

Ja, men använd avkopplingsspetsarna med sina baser eller medföljande halkskydd för bättre stabilitet och för att undvika att skada golvet. Helst, använd det valfria stativet CP-81B-K/MK.

Vilka försiktighetsåtgärder bör jag vidta för att undvika att skada högtalaren?

Tillför inte överdriven effekt, använd inte equalizer med för hög volym, placera inte magnetiska föremål nära diskantelementet, och låt inte barn leka på högtalaren.

Hur ansluter jag högtalarkablarna till förstärkaren?

Stäng av förstärkaren. Lossa terminalerna, sätt in ledningarna (röd på +, svart på -), och dra åt. Se till att ledningarna inte rör vid varandra. Du kan också använda banankontakter.

Vilken är den bästa lyssningspositionen för dessa högtalare?

Placera högtalarna på lika avstånd från lyssningspositionen, riktade 50-60° mot lyssnaren. Helst ska diskantelementen vara i öronhöjd.

Vad gör jag om jag vill göra mig av med högtalaren?

Släng den inte i hushållssoporna. Lämna den till en godkänd återvinningscentral eller till en återförsäljare (inom EU, Schweiz, Norge). För andra länder, kontakta lokala myndigheter.

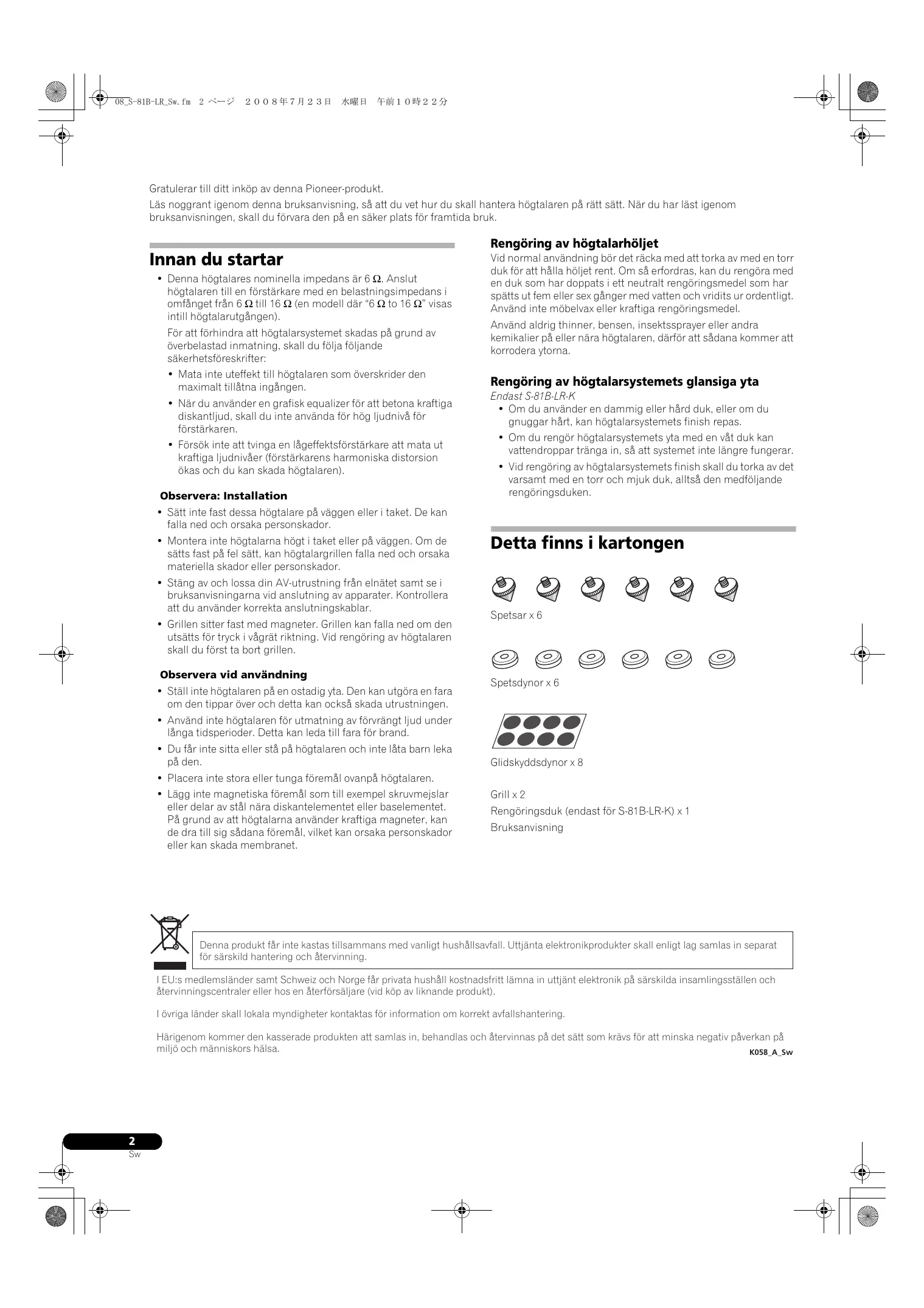

BRUKSANVISNING S-81B-LR-K PIONEER

Gratulerar till ditt inköp av denna Pioneer-produkt.

Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innan du startar

- Denna högtalares nominella impedans är 6 Ω. Anslut högtalaren till en förstärkare med en belastningsimpedans i omfånget från 6 Ω till 16 Ω (en modell där "6 Ω to 16 Ω" visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den maximalt tillåtna ingången.
• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.
• Försök inte att tvinga en lågeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren).

Observera: Installation

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan falla ned och orsaka personskador.
• Montera inte högtalarna högt i taket eller på väggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller personskador.
• Stäng av och lossa din AV-utrustning från elnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.
• Grillen sitter fast med magneter. Grillen kan falla ned om den utsätts för tryck i vågrät riktning. Vid rengöring av högtalaren skall du först ta bort grillen.

Observera vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.
• Använd inte högtalaren för utmatning av förvrängt ljud under långa tidsperioder. Detta kan leda till fara för brand.
• Du får inte sitta eller stå på högtalaren och inte låta barn leka på den.
• Placera inte stora eller tunga föremål ovanpå högtalaren.
• Lägg inte magnetiska föremål som till exempel skruvmejslar eller delar av stål nära diskantelementet eller baselementet. På grund av att högtalarna använder kraftiga magneter, kan de dra till sig sådana föremål, vilket kan orsaka personskador eller kan skada membranet.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr duk för att hålla höljet rent. Om så erfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmedel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalaren, därför att sådana kommer att korrodera ytorna.

Rengöring av högtalarsystemets glansiga yta

Endast S-81B-LR-K

• Om du använder en dammig eller hård duk, eller om du gnuggar hårt, kan högtalarsystemets finish repas.
• Om du rengör högtalarsystemets yta med en våt duk kan vattendroppar tränga in, så att systemet inte längre fungerar.
• Vid rengöring av högtalarsystemets finish skall du torka av det varsamt med en torr och mjuk duk, alltså den medföljande rengöringsduken.

Detta finns i kartongen

Spetsar x 6

Spetsdynor x 6

Glidskyddsdynor x 8

Grill x 2

Rengöringsduk (endast för S-81B-LR-K) x 1

Bruksanvisning

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).
I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa.

K058_A_Sw

Installation

Val av högtalarsystemets placering

• Ljud som spelas genom högtalarna påverkas lätt av subtila vägar på grund av förhållandena i lyssningsrummet.
• För att få bästa tänkbara ljud skall du välja ett stabilt golv för att ställa upp högtalarna och placera dem på det sätt som bilden nedan visar. Nivån för basljuden kan justeras genom att du ställer högtalarna närmare eller längre bort från väggen. Ställ högtalarna så att de står lika långt från sidoväggarna för att få ett balanserat ljud.

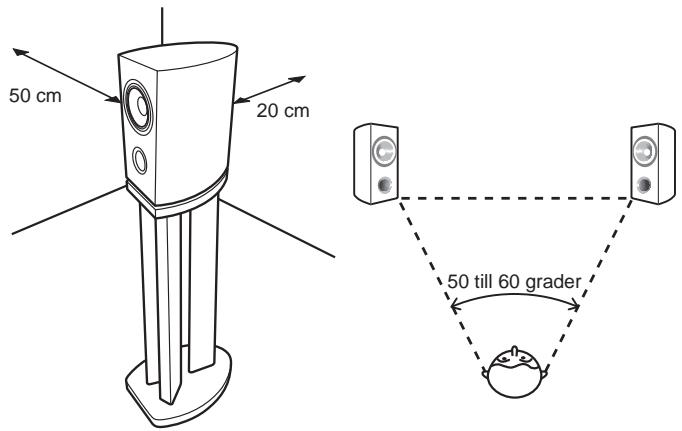

50 cm 20 cm 50 till 60 grader

• Placera vänster och höger högtalare lika långt från din lyssningsposition för att få ett bra stereoljud. Använd lika långa högtalarkablar för varje högtalare.
• Så långt det är möjligt bör du ställa vänster och höger främre högtalare i samma plan som TV-skärmen.
• För att få optimalt surroundljud bör du placera TV-apparaten mellan vänster och höger högtalare, med högtalarna riktade 50 till 60 grader mot lyssningspositionen.
• Om rummet har mycket återklanger rekommenderar vi att du hänger tunga gardiner på väggarna och/eller lägger en matta på golvet för att dämpa ljudet. För att få bästa tänkbara ljud skall du täcka väggarna helt.
• Dessa högtalare är avsedda att användas i en bokhylla och ger bästa ljudåtergivning när de placeras på ett solitt och jämnt underlag ovanför golvnivå. På golvet ger högtalarna ett dånande och odefinierat ljud. Diskanelementet bör befinna sig i lyssnarens öronhöjd. Vi rekommenderar att du använder högtalarstativet CP-81B-K/MK för att få optimalt ljud och stabilitet.

Om du använder högtalarstativet CP-81B-K/MK, se till att du sätter fast det med de medföljande skruvarna. (för vidare upplysningar, see bruksanvisningarna som medföljer CP-81B-K/MK)

Viktigt

- Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av stativet, naturkatastrofer, etc.

Endast S-81B-LR-QL/W

- Högtalarhöljet har skivad faner gjort av naturträ. Placera inte högtalaren, där den kan utsättas för direkt solljus och undvik att placera den nära värmeelement och luftkonditionerare. Detta kan leda till att högtalarens hölje blir skevt och missfärgat samt att högtalarelementen skadas.

Vid placering direkt på golvet

Använd de medföljande spetsarna eller glidskyddsdynorna när högtalaren ska placeras direkt på golvet.

Användning av spetsarna

Spetsarna som medföljer högtalaren kan användas for att isolera högtalaren från golvet. Använd de medföljande spetsdynorna för att undvika att repa golv eller andra underlag som högtalarna placeras på.

1 Vrid in spetsarna i de nedsänkta gängade metallinsatserna på högtalarens undersida.

2 Sätt spetsdynorna på de platser där de tre spetsarnas ända kommer att hamna när högtalaren ställs ned.

3 Ställ högtalaren på spetsdynorna och kontrollera att högtalaren inte flyttar sig.

Observera

- Använd alltid spetsdynorna såsom bilden visar, med den försänkta ytan vänd uppåt för mottagning av spetsens vassa ända.

Om du inte använder spetsdynorna vid uppställningen av högtalarna, kan spetsarna skada golvet. Om du tänker använda spetsarna, rekommenderar vi att du också använder spetsdynorna.

Viktigt

- Det är mycket farligt att montera spetsar med högtalaren i lutande läge. Var noga med att lägga enheten på något mjukt (till exempel en filt) så att den inte skadar golvet och utför installationen med minst två personer.

Användning av glidskyddsdynor

Sätt fast glidskyddsdynorna på undersidan av högtalarstödet för att tillförsäkra en stabil installation.

Fastsättning/borttagning av grillen

Högtalarsystemet har grillar som kan sättas dit och tas bort:

1 För att sätta fast grillen skall du passa in den mot högtalarkroppen och trycka in försiktigt.
2 För att avlägsna grillen från högtalaren, fatta med båda händerna i grillens mitt och drag den varsamt mot dig.

- Grillen hålles fast av magneter. Placera inte grillarna i närheten av apparater som är känsliga för magnetism som tex. CRT TV-apparater.

Anslutningar

Till denna högtalare medföljer inga högtalarkablar för anslutning till en förstärkare.

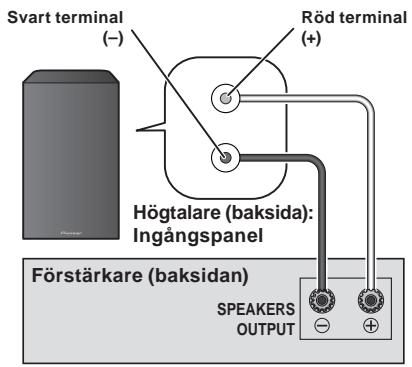

Svart terminal (-) Röd terminal (+) Högtalare (baksida): Ingångspanel Förstärkare (baksidan) SPEAKERS OUTPUT

Anslutning av kablarna

1 Stäng av strömmen till förstärkaren.

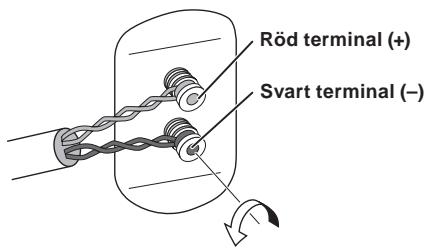

2 Anslut högtalarkablarna till ingången på högtalarens baksida. Den röda ingångens polaritet är positiv (+) och den svarta är negativ (−).

Lösgör knopparna på ingångarna och anslut högtalarkablarna till var sitt hål på terminalerna och dra fast knopparna.

Röd terminal (+) Svart terminal (−)

3 Anslut de andra ändarna av kablarna till förstärkarens högtalarutgångar (för ytterligare upplysningar hänvisas till förstärkarens bruksanvisning).

• Du kan också ansluta till högtalarterminalerna med en banankontakt. Vid användning av en banankontakt skall du komma ihåg att ta bort kåpan vid spetsen av ingången.
• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.
• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.
• Om du använder ett högtalarpar anslutet till en förstärkare, kommer du inte att få normal stereoeffekt om polariteten (+, -) för en av högtalarna (vänster eller höger) har förväxlats.

VIKTIGT

Dessa högtalarkontakter är strömförande och innehåller FARLIG SPÄNNING. För att minska risken för elektrisk stöt när du ansluter eller drar ur högtalarsladdarna ska nätkabeln dras ur innan någon oisolerad del vidrörs. D3-4-2-2-3_A_Sw

Specifikationer

Hölje. Bokhylletyp med basreflex

Utformning 2-vägs

Baselement/Diskantelement. . . . Koaxialenhet: 13 cm kon/2,5 cm dome

Impedans 6 Ω

Frekvensomfång 40 Hz till 50 kHz

Känslighet 84,5 dB (2,83 V)

Maximal ineffekt 130 W

Brytfrekvens....2 kHz

Yttermått .....190 (B) mm x 350 (H) mm x 280 (D) mm

Vikt 7,9 kg

Medföljande tillbehör

Spetsar....6

Spetsdynor....6

Extrafötter 8

Glidskyddsdynor 2

Rengöringsduk (endast för S-81B-LR-K).... 1

Bruksanvisning

Anmärkning

• S-81B-LR levereras med två högtalarsystem.
• Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande.

är ett varumärke som finns på en produkt med Pioneers Phase Control-teknologi. Denna teknologi möjliggör högklassig ljudåtergivning från varje komponent genom en förbättrad total fasanpassning.

Kopiering förbjuden.
