S-81B-LR-K - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque
Marque	PIONEER
Modèle	S-81B-LR-K
Configuration	2 voies, bass reflex
Unité coaxiale	Cône de 13 cm (grave) / Dôme de 2,5 cm (aigu)
Impédance nominale	6 Ω
Réponse en fréquence	40 Hz - 50 kHz
Sensibilité	84,5 dB (2,83 V)
Puissance d'entrée maximale	130 W
Fréquence de recouvrement	2 kHz
Dimensions (L x H x P)	190 x 350 x 280 mm
Poids	7,9 kg
Accessoires fournis	Pointes de découplage (x6), bases (x6), coussinets antidérapants (x8), grilles (x2), chiffon de nettoyage, mode d'emploi
Particularités	Finition brillante, grille magnétique amovible, pointes de découplage pour isolation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; pour la finition brillante, utiliser le chiffon fourni ; éviter les produits chimiques
Sécurité	Ne pas installer en hauteur ou sur une paroi ; ne pas s'asseoir ou monter sur l'enceinte ; ne pas exposer à des objets magnétiques
Réparabilité / Pièces détachées	Pièces non spécifiées ; contacter un service agréé Pioneer
Informations générales	Conçue pour une utilisation avec amplificateur de 6 Ω à 16 Ω ; technologie Phase Control

FOIRE AUX QUESTIONS - S-81B-LR-K PIONEER

Quelle est l'impédance de l'enceinte S-81B-LR-K ?

L'impédance nominale est de 6 Ω. Raccordez-la à un amplificateur acceptant une charge de 6 Ω à 16 Ω.

Comment installer les pointes de découplage ?

Insérez les pointes dans les encastrements filetés sous l'enceinte, fixez les bases aux points de contact, puis posez l'enceinte. Utilisez toujours les bases pour éviter d'abîmer le sol.

Comment fixer et retirer la grille ?

Pour fixer la grille, alignez-la avec le corps de l'enceinte et appuyez doucement. Pour la retirer, tenez-la par le milieu et tirez doucement vers vous. La grille est maintenue par des aimants.

Quelle puissance maximale l'enceinte peut-elle supporter ?

La puissance d'entrée maximale est de 130 W. Évitez de dépasser cette limite pour ne pas endommager les haut-parleurs.

Comment nettoyer la finition brillante du modèle S-81B-LR-K ?

Utilisez un linge doux et sec ou le chiffon de nettoyage fourni. Ne frottez pas fortement et évitez les chiffons rugueux ou humides pour ne pas rayer la surface.

Puis-je placer l'enceinte directement sur le sol ?

Oui, mais utilisez les pointes de découplage avec leurs bases ou les coussinets antidérapants fournis pour une meilleure stabilité et pour éviter d'abîmer le sol. Idéalement, utilisez le socle optionnel CP-81B-K/MK.

Quelles sont les précautions à prendre pour éviter d'endommager l'enceinte ?

Ne fournissez pas une puissance excessive, n'utilisez pas d'égaliseur avec un volume trop élevé, ne placez pas d'objets magnétiques près du tweeter, et ne laissez pas les enfants jouer sur l'enceinte.

Comment brancher les câbles d'enceinte à l'amplificateur ?

Mettez l'amplificateur hors tension. Desserrez les bornes, insérez les fils (rouge sur +, noir sur -), puis serrez. Assurez-vous que les fils ne se touchent pas. Vous pouvez aussi utiliser des fiches banane.

Quelle est la meilleure position d'écoute pour ces enceintes ?

Placez les enceintes à égale distance de la position d'écoute, orientées à 50-60° vers l'auditeur. Idéalement, les tweeters doivent être au niveau des oreilles.

Que faire si je souhaite me débarrasser de l'enceinte ?

Ne la jetez pas aux ordures ménagères. Rapportez-la à un centre de collecte agréé ou à un détaillant (dans l'UE, Suisse, Norvège). Pour les autres pays, contactez les autorités locales.

MODE D'EMPLOI S-81B-LR-K PIONEER

Enregistrez votre produit sur le site Web:

Nous vous remercions d'avoir acheté ce produit Pioneer.

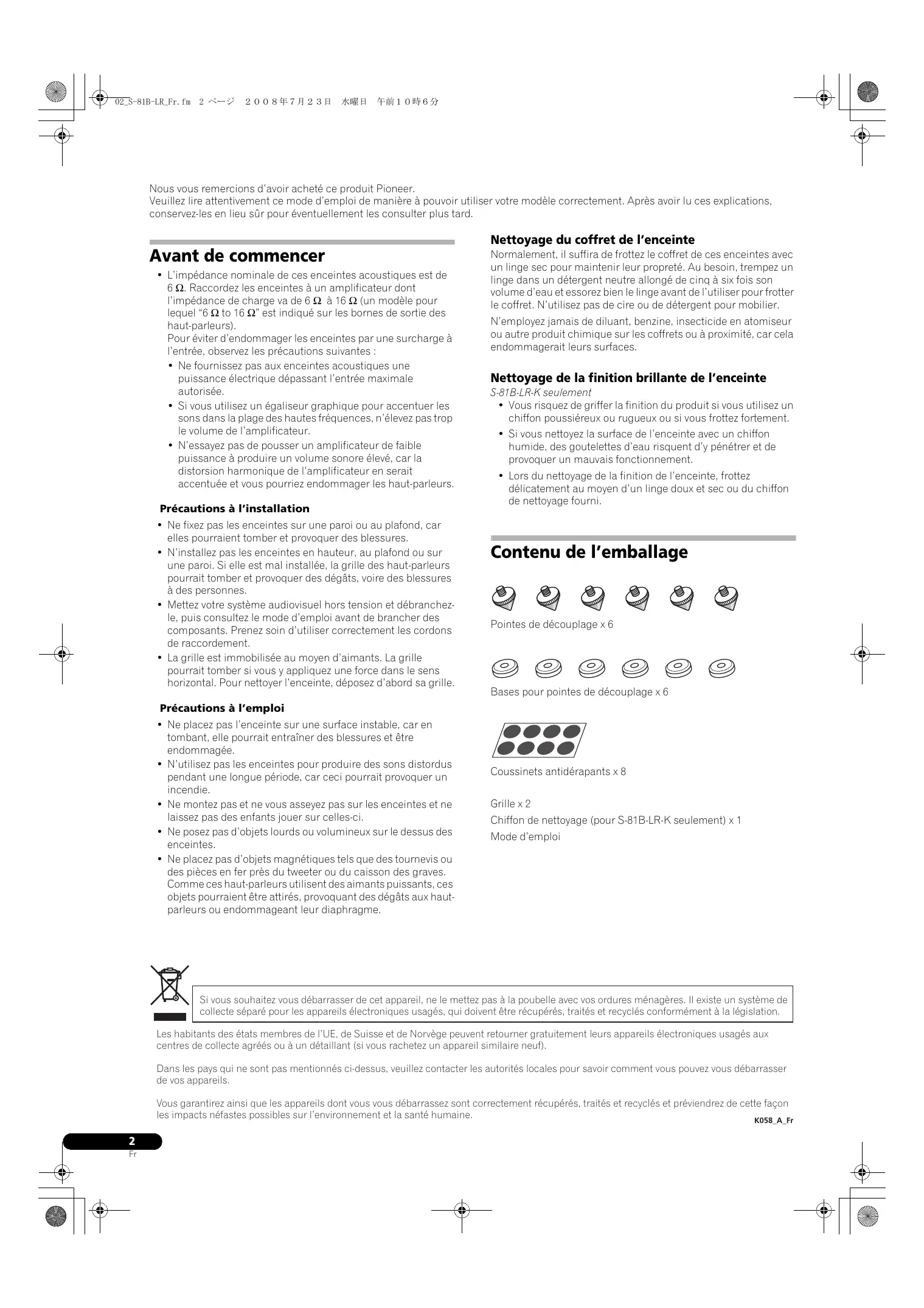

Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

- L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez les enceintes à un amplificateur dont l'impédance de charge va de 6 Ω à 16 Ω (un modèle pour lequel "6 Ω to 16 Ω" est indiqué sur les bornes de sortie des haut-parleurs). Pour éviter d'endommager les enceintes par une surcharge à l'entrée, observez les précautions suivantes :

- Ne fournissez pas aux enceintes acoustiques une puissance électrique dépassant l'entrée maximale autorisée.

- Si vous utilisez un égaliseur graphique pour accentuer les sons dans la plage des hautes fréquences, n'élevez pas trop le volume de l'amplificateur.

- N'essayez pas de pousser un amplificateur de faible puissance à produire un volume sonore élevé, car la distorsion harmonique de l'amplificateur en serait accentuée et vous pourriez endommager les haut-parleurs.

Précautions à l'installation

• Ne fixez pas les enceintes sur une paroi ou au plafond, car elles pourraient tomber et provoquer des blessures.
• N'installez pas les enceintes en hauteur, au plafond ou sur une paroi. Si elle est mal installée, la grille des haut-parleurs pourrait tomber et provoquer des dégâts, voire des blessures à des personnes.
• Mettez votre système audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soin d'utiliser correctement les cordons de raccordement.
• La grille est immobilisée au moyen d'aimants. La grille pourrait tomber si vous y appliquez une force dans le sens horizontal. Pour nettoyer l'enceinte, déposez d'abord sa grille.

Précautions à l'emploi

• Ne placez pas l'enceinte sur une surface instable, car en tombant, elle pourrait entraîner des blessures et être endommagée.
• N'utilisez pas les enceintes pour produire des sons distordus pendant une longue période, car ceci pourrait provoquer un incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissez pas des enfants jouer sur celles-ci.
• Ne posez pas d'objets lourds ou volumineux sur le dessus des enceintes.
• Ne placez pas d'objets magnétiques tels que des tournevis ou des pièces en fer près du tweeter ou du caisson des graves. Comme ces haut-parleurs utilisent des aimants puissants, ces objets pourraient être attirés, provoquant des dégâts aux haut-parleurs ou endommageant leur diaphragme.

Nettoyage du coffret de l'enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec un linge sec pour maintenir leur propreté. Au besoin, trempez un linge dans un détergent neutre allongé de cinq à six fois son volume d'eau et essorez bien le linge avant de l'utiliser pour frotter le coffret. N'utilisez pas de cire ou de détergent pour mobilier.

N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou à proximité, car cela endommagerait leurs surfaces.

Nettoyage de la finition brillante de l'enceinte

S-81B-LR-K seulement

• Vous risquez de griffer la finition du produit si vous utilisez un chiffon poussiéreux ou rugueux ou si vous frottez fortement.
• Si vous nettoyez la surface de l'enceinte avec un chiffon humide, des goutelettes d'eau risquent d'y pénétrer et de provoquer un mauvais fonctionnement.
• Lors du nettoyage de la finition de l'enceinte, frottez délicatement au moyen d'un linge doux et sec ou du chiffon de nettoyage fourni.

Contenu de l'emballage

Pointes de découplage x 6

Bases pour pointes de découplage x 6

Coussinets antidérapants x 8

Grille x 2

Chiffon de nettoyage (pour S-81B-LR-K seulement) x 1 Mode d'emploi

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Méthode d'installation

Choix d'un emplacement pour les enceintes acoustiques

• Les sons reproduits par les enceintes acoustiques sont facilement affectés de manière subtile par les conditions du local d'écoute.
• Pour obtenir un son optimal, choisissez un plancher solide pour disposer les enceintes et positionnez-les comme indiqué ci-après. Le niveau des sons graves peut être ajusté en rapprochant ou éloignant les enceintes par rapport aux parois. Afin d'obtenir un son équilibré, ajustez les enceintes de sorte qu'elles soient équidistantes de leur mur respectif.

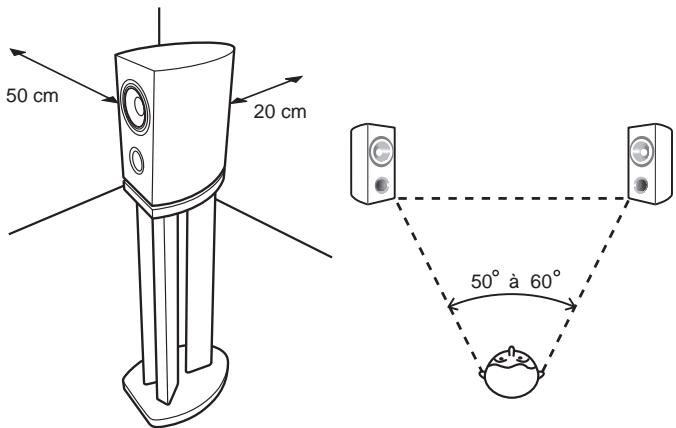

50 cm 20 cm 50° à 60°

• Pour obtenir de bons sons stéréo, placez les enceintes gauche et droite à distance égale de la position d'écoute. Utilisez des cordons d'enceinte de la même longueur pour chaque enceinte.
• Dans la mesure du possible, placez les enceintes avant gauche et droit dans le même plan que l'écran du téléviseur.
• Pour bénéficier d'un son d'ambiance optimal, il convient de placer le téléviseur entre les enceintes gauche et droite et d'orienter celles-ci à un angle de 50 à 60 degrés vers la position d'écoute.
• Si la pièce à tendance à réverbérer les sons, nous conseillons de suspendre des tentures aux murs et/ou de placer un tapis sur le plancher afin d'amortir les sons. Pour obtenir les meilleurs résultats possibles, couvrez complètement les murs.
• Ces enceintes sont du type bibliothèque et elles déploieront donc leurs meilleures performances lorsqu'elles seront placées sur une surface solide et plate, séparée du plancher. Le fait de placer les enceintes directement sur le plancher provoquera un son ronflant et mal défini. Idéalement parlant, les tweeters devraient être environ au niveau des oreilles lorsque vous êtes assis à la position d'écoute. Nous conseillons d'utiliser le socle d'enceinte CP-81B-K/MK pour optimiser les sons et la stabilité de l'installation.

Si vous décidez d'utiliser le socle d'enceinte CP-81B-K/MK, veillez à l'immobiliser au moyen des vis fournies. (pour plus de détails, reportez-vous au mode d'emploi CP-81B-K/MK)

Important

- Pioneer n'assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.

S-81B-LR-QL/W seulement

- Le coffret utilise un placage de bois naturel. N'installez pas les enceintes en plein soleil et évitez de les placer près d'appareils de chauffage ou de climatiseurs, car ceci pourrait gondoler et décolorer le coffret des enceintes et endommager leurs haut-parleurs.

Pour une installation directement sur le plancher

Utilisez les pointes de découplage ou les coussinets antidérapants fournis si vous installez directement l'enceinte sur la surface du plancher.

Utilisation des pointes de découplage

Cette enceinte fait appel à des pointes de découplage, permettant d'isoler l'enceinte par rapport au plancher. Utilisez les bases des pointes de découplage pour éviter de griffer le plancher ou la surface sur laquelle l'enceinte est placée.

1 Insérez les pointes de découplage dans les encastrements métalliques filetés, prévus sur le fond de l'enceinte.

2 Fixez les bases des trois pointes aux positions ou elles feront contact lorsque l'enceinte sera posée à plat.

3 Posez l'enceinte sur les bases des pointes de découplage et assurez-vous que l'enceinte est stable.

Attention

- Utilisez toujours les bases de pointe de découplage comme illustré, de sorte que le creux puisse recevoir la pointe.

Si vous n'utilisez pas de bases pour pointes de découplage à l'installation des enceintes, les pointes risquent d'âbimer le plancher. Si vous prévoyez d'employer les pointes de découplage, nous conseillons vivement d'utiliser leurs bases.

Important

- Il est très dangereux de tenter de placer les pointes de découplage en inclinant l'enceinte. Posez l'appareil sur une surface douce, telle qu'une couverture, de sorte qu'elle n'abîme pas le plancher et procédez à deux personnes au moins pour effectuer l'installation.

Utilisation des coussinets antidérapants

Pour garantir une installation stable, fixez les coussinets antidérapants sur la surface inférieure de chaque socle d'enceinte.

Fixation et dépose de la grille

Cette enceinte est fournie avec une grille qui peut être fixée et déposée en procédant comme suit :

1 Pour fixer la grille, alignez celle-ci avec le corps de l'enceinte et appuyez-y doucement.
2 Pour retirer la grille, tenez-la des deux mains près du milieu et tirez doucement vers vous pour séparer la grille et l'enceinte.

- Des aimants servent à maintenir la grille en place. Ne placez pas les grilles près de dispositifs pouvant être influencés par le magnétisme (écran de téléviseur, etc.).

Connexions

Les câbles d'enceintes, nécessaires pour le branchement à un ampli, ne sont pas fournis avec cette enceinte acoustique.

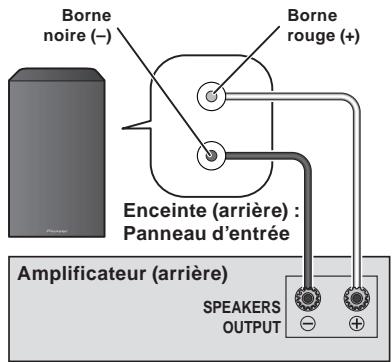

Borne noire (−) Borne rouge (+) Enceinte (arrière) : Panneau d'entrée Amplificateur (arrière) SPEAKERS OUTPUT

Câblage

1 Mettez l'amplificateur hors tension.
2 Branchez les câbles d'enceinte sur les bornes d'entrée à l'arrière de l'enceinte. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (-).

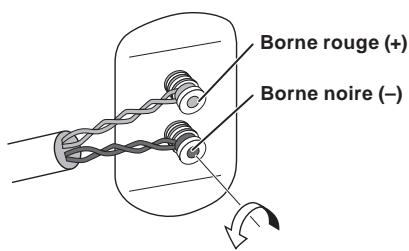

Desserrez les boutons des bornes d'entrée et insérez les fils du câble d'enceinte dans chaque orifice des bornes, puis serrez les boutons.

Borne rouge (+) Borne noire (−)

3 Raccordez l'autre bout des câbles sur les bornes de sortie d'enceinte de l'amplificateur (pour plus d'informations, consultez le mode d'emploi de votre amplificateur).

• Vous pouvez également utiliser une fiche banane pour cette connexion. Dans ce cas, vous devrez d'abord déposer le capuchon présent sur le bouton de la borne d'entrée.
• Après avoir branché les câbles sur les bornes, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est parfaitement immobilisée sur les bornes. De mauvaises connexions sont la source de parasites, voire d'interruption des sons.
• Si les fils des câbles ressortent des bornes et s'ils entrent en contact mutuellement, l'amplificateur subira une charge additionnelle, ce qui peut l'obliger à s'arrêter, voire l'endommager.
• A l'emploi d'un jeu d'enceintes raccordé à un amplificateur, si la polarité d'une des enceintes acoustiques (+, -) est inversée, vous n'obtiendrez pas un effet stéréophonique normal.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3_A_Fr

Fiche technique

Coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type bibliothèque, basse reflex

Configuration 2 voies

Caisson des graves/Tweeter

Unité coaxiale : Cône de 13 cm/Dome de 2,5 cm

Impédance 6 Ω

Réponse de fréquence ..... De 40 Hz à 50 kHz

Sensibilité 84,5 dB (2,83 V)

Puissance d'entrée maximum.... 130 W

Fréquence de recouvrement ....2 kHz

Dimensions extérieures ..... 190 (L) mm x 350 (H) mm x 280 (P) mm

Poids 7,9 kg

Accessoires fournis

Pointes de découplage.... 6

Bases pour pointes de découplage.... 6

Coussinets antidérapants 8

Grille 2

Chiffon de nettoyage (pour S-81B-LR-K seulement) ..... 1

Mode d'emploi

Remarque

• Le S-81B-LR est livré avec deux enceintes.
- Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.

C est une marque de commerce, appliquée sur un appareil doté de la technologie "Phase Control" de Pioneer. Cette technologie autorise une reproduction sonore de haut niveau par chaque composant grâce à une amélioration de la synchronisation d'ensemble des phases.

Tous droits de reproduction et de traduction réservés.

Tous droits de reproduction et de traduction réservés.

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
