GEBRUIKSAANWIJZING S-81B-LR-K PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Schoonmaken van de luidsprekerbehuizing

Voordat u begint • De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers op een versterker aan met een belastingsimpedantie van 6 Ω tot 16 Ω (een model met “6 Ω to 16 Ω” aangegeven op de luidsprekeruitgangsaansluitingen). Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen: • De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden. • Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld. • Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker). Let op: opstelling • Bevestig de luidsprekers niet aan een muur of het plafond. De luidsprekers kunnen vallen en letsel veroorzaken. • Monteer de luidsprekers niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg. • Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt. • Het front is met magneten aan de luidspreker bevestigd. Het front kan vallen als in horizontale richting tegen het front wordt gedrukt. Verwijder het front voordat u de luidspreker schoonmaakt. Let op: gebruik • Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden. • Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand. • Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen. • Zet geen grote of zware voorwerpen op de luidspreker. • Leg geen voorwerpen die door magneten worden aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeter of woofer. Aangezien er sterke magneten in de luidsprekers zijn, kunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gevolg.

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen. Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

Schoonmaken van de glanzende afwerking van de luidspreker Alleen voor de S-81B-LR-K • Als u een vuile of harde doek gebruikt of als u erg hard over de afwerking wrijft, kunnen er krassen op de afwerking komen. • Als u de buitenkant van de luidspreker met een natte doek schoonmaakt, kunnen er waterdruppeltjes in het inwendige terechtkomen, wat kan resulteren in een defect. • Wanneer u de afwerking van de luidspreker wilt schoonmaken, kunt u deze met een droge, zachte doek afvegen, zoals de bijgeleverde reinigingsdoek.

Antislipkussentjes x 8 Front x 2 Reinigingsdoek (alleen voor de S-81B-LR-K) x 1 Handleiding

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren. Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product. Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Wanneer de luidspreker direct op de vloer wordt geplaatst

Gebruik de bijgeleverde pennen of antislipkussentjes wanneer de luidsprekers rechtstreeks op de vloer worden gezet.

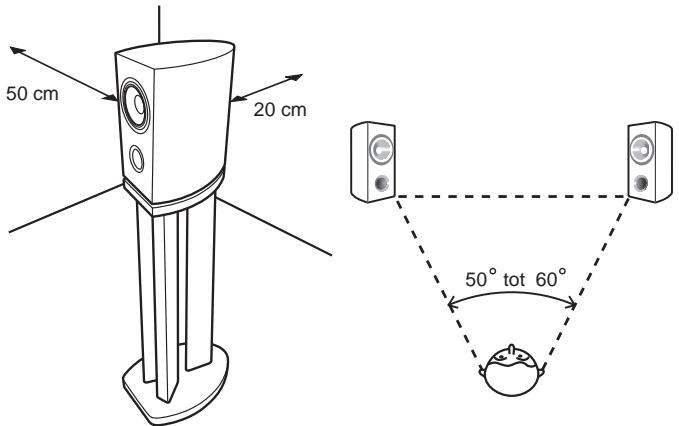

Kiezen van een plaats voor de luidsprekers • De geluiden die via de luidsprekers worden weergegeven, worden op verscheidene manieren beïnvloed door de omstandigheden in de luisterruimte. • Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hieronder afgebeelde positie. Het niveau van de lage geluiden kan aangepast worden door de luidsprekers dichter of verder van de muur te zetten. Plaats de luidsprekers zo dat deze op gelijke afstand van de zijmuren staan om een gebalanceerde weergave te verkrijgen.

Gebruik van de pennen Bij deze luidspreker worden pennen geleverd die u kunt gebruiken om de luidspreker even boven de vloer te plaatsen. Gebruik de bijgeleverde penvoetjes om te voorkomen dat er krassen komen op de vloer of de andere ondergrond waarop de luidspreker wordt gezet. 1 Draai de pennen in de metalen schroefdraadgaten die in de onderkant van de luidspreker zijn.

2 Leg de penvoetjes op de plaatsen waar de uiteinden van de drie pennen terechtkomen wanneer de luidspreker wordt neergezet.

3 Plaats de luidspreker op de penvoetjes en controleer of de luidspreker niet schommelt. Let op

• Plaats de linker en de rechter luidspreker op gelijke afstand van uw luisterplaats voor een goed stereogeluid. Gebruik luidsprekerkabels van dezelfde lengte voor de luidsprekers. • Zet de linker en de rechter voorluidspreker zo veel mogelijk op dezelfde lijn als de televisie. • Om een optimale surroundweergave te verkrijgen, moet de televisie tussen de linker en de rechter luidspreker staan, terwijl de luidsprekers een hoek van 50 tot 60 graden maken met de luisterpositie. • Als er veel nagalm in de kamer is, raden wij u aan dikke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken. • Deze luidsprekers zijn boekenplanktype luidsprekers die de beste prestaties leveren wanneer ze op een stevig en horizontaal oppervlak worden geplaatst, dat op enige afstand is van de vloer. Als u de luidsprekers direct op de vloer zet, resulteert dit in een dreuned en niet goed gedefinieerd geluid. De tweeters moeten in het ideale geval op oorhoogte zijn wanneer u op de luisterplaats zit. Wij raden u aan de CP-81B-K/MK luidsprekerstandaard te gebruiken voor een optimaal geluid en stabiliteit. Als u besluit om de CP-81B-K/MK luidsprekerstandaard te gebruiken, zorg er dan voor dat deze met de bijgeleverde schroeven wordt bevestigd. (Voor verdere informatie wordt u verwezen naar de handleiding van de CP-81B-K/MK)

• Gebruik de penvoetjes altijd op de afgebeelde wijze, met de holle kant naar de penpunt gekeerd.

Als u de penvoetjes niet gebruikt bij de opstelling van de luidsprekers, kunnen de pennen de vloer beschadigen. Wij raden u aan de penvoetjes altijd te gebruiken als u de pennen aanbrengt.

Belangrijk Belangrijk • Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

• Het is gevaarlijk om de pennen aan te brengen terwijl de luidspreker schuin wordt gehouden. Plaats de luidspreker op een zachte ondergrond (zoals een deken) zodat de vloer niet wordt beschadigd en voer de werkzaamheden met minimaal twee personen uit.

Alleen voor de S-81B-LR-QL/W • De behuizing is gemaakt van gesneden fineer dat vervaardigd is van natuurlijk hout. Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco’s. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.

Gebruik van de antislipkussentjes Voor een stabiele opstelling dient u de antislipkussentjes op de onderkant van de luidsprekervoet aan te brengen.

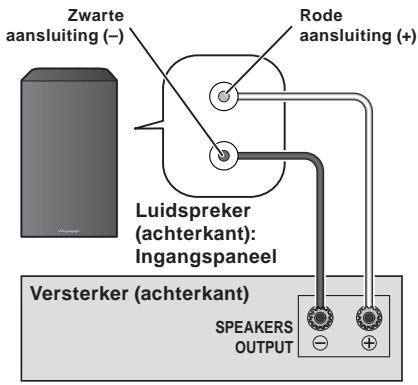

Aansluitingen Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker. Rode aansluiting (+)

Zwarte aansluiting (–)

Luidspreker (achterkant): Ingangspaneel

Bevestigen/verwijderen van het front

Versterker (achterkant)

Bij deze luidspreker wordt een front geleverd dat u als volgt kunt bevestigen en verwijderen: 1 Om het front te bevestigen, lijnt u het front uit met de luidspreker en drukt het dan voorzichtig vast. 2 Om het front te verwijderen, pakt u dit met beide handen in het midden vast en trekt het dan voorzichtig naar u toe om het los te maken van de luidspreker.

SPEAKERS OUTPUT Aansluiten van de kabels 1

Schakel de versterker uit.

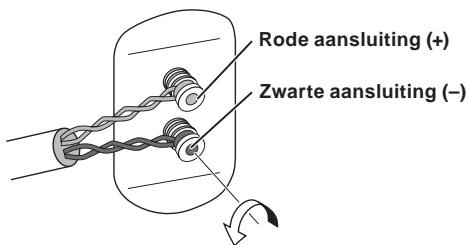

2 Sluit de luidsprekerkabels op de ingangsaansluitingen aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (–). Draai de knopjes op de ingangsaansluitingen los en steek de draden van de luidsprekerkabels in de aansluitingen, waarna u de knopjes weer vastdraait. Rode aansluiting (+) Zwarte aansluiting (–)

• Het front wordt met magneten op de plaats gehouden. Houd het front uit de buurt van apparatuur die gevoelig is voor magnetische velden (CRT-televisies enz.). 3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie). • U kunt ook een luidsprekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker niet om het kapje op het puntje van de ingangsaansluiting te verwijderen. • Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid. • Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd. • Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, –) is aangesloten, zal er geen normaal stereoeffect worden verkregen.

LET OP Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde D3-4-2-2-3_A_Du onderdelen aanraakt.

Technische gegevens Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, boekenplanktype Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-wegsysteem Woofer/tweeter . . . . . . . . . . Coaxiale eenheid: 13 cm conus/2,5 cm koepel Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Hz tot 50 kHz Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84,5 dB (2,83 V) Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W Wisselfrequentie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 kHz Buitenafmetingen . . . . . . . . . .190 (B) mm x 350 (H) mm x 280 (D) mm Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,9 kg

• De S-81B-LR bestaat uit twee luidsprekersystemen. • Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is uitgerust met Pioneer’s Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component mogelijk door verbetering van de totale faseaanpassing.

Bijgeleverde accessoires Pennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Penvoetjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Antislipkussentjes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reinigingsdoek (alleen voor de S-81B-LR-K) . . . . . . . . . . . . . . . . . . . . Handleiding

Uitgegeven door Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Alle rechten voorbehouden.
