Tipo de produto	Caixa acústica de estante
Marca	PIONEER
Modelo	S-81B-LR-K
Configuração	2 vias, bass reflex
Unidade coaxial	Cone de 13 cm (grave) / Domo de 2,5 cm (agudo)
Impedância nominal	6 Ω
Resposta em frequência	40 Hz - 50 kHz
Sensibilidade	84,5 dB (2,83 V)
Potência de entrada máxima	130 W
Frequência de crossover	2 kHz
Dimensões (L x A x P)	190 x 350 x 280 mm
Peso	7,9 kg
Acessórios fornecidos	Pontas de desacoplamento (x6), bases (x6), almofadas antiderrapantes (x8), grades (x2), pano de limpeza, manual de instruções
Particularidades	Acabamento brilhante, grade magnética removível, pontas de desacoplamento para isolamento
Manutenção e limpeza	Limpar com um pano macio e seco; para o acabamento brilhante, usar o pano fornecido; evitar produtos químicos
Segurança	Não instalar em altura ou sobre uma parede; não sentar ou subir na caixa acústica; não expor a objetos magnéticos
Reparabilidade / Peças de reposição	Peças não especificadas; contactar um serviço autorizado Pioneer
Informações gerais	Projetada para uso com amplificador de 6 Ω a 16 Ω; tecnologia Phase Control

Perguntas frequentes - S-81B-LR-K PIONEER

Qual é a impedância da caixa acústica S-81B-LR-K?

A impedância nominal é de 6 Ω. Conecte-a a um amplificador que aceite uma carga de 6 Ω a 16 Ω.

Como instalar as pontas de desacoplamento?

Insira as pontas nos encaixes rosqueados sob a caixa acústica, fixe as bases nos pontos de contato e, em seguida, coloque a caixa. Use sempre as bases para evitar danificar o chão.

Como fixar e remover a grade?

Para fixar a grade, alinhe-a com o corpo da caixa acústica e pressione suavemente. Para removê-la, segure pelo meio e puxe suavemente em sua direção. A grade é mantida por ímãs.

Qual potência máxima a caixa acústica pode suportar?

A potência de entrada máxima é de 130 W. Evite ultrapassar esse limite para não danificar os alto-falantes.

Como limpar o acabamento brilhante do modelo S-81B-LR-K?

Use um pano macio e seco ou o pano de limpeza fornecido. Não esfregue com força e evite panos ásperos ou úmidos para não riscar a superfície.

Posso colocar a caixa acústica diretamente no chão?

Sim, mas use as pontas de desacoplamento com suas bases ou as almofadas antiderrapantes fornecidas para melhor estabilidade e para evitar danificar o chão. Idealmente, use o pedestal opcional CP-81B-K/MK.

Quais são as precauções a tomar para evitar danificar a caixa acústica?

Não forneça potência excessiva, não use equalizador com volume muito alto, não coloque objetos magnéticos perto do tweeter e não deixe crianças brincarem na caixa acústica.

Como conectar os cabos da caixa acústica ao amplificador?

Desligue o amplificador. Afrouxe os terminais, insira os fios (vermelho no +, preto no -) e aperte. Certifique-se de que os fios não se toquem. Você também pode usar plugues banana.

Qual é a melhor posição de audição para essas caixas acústicas?

Coloque as caixas acústicas a igual distância da posição de audição, orientadas a 50-60° em direção ao ouvinte. Idealmente, os tweeters devem estar no nível dos ouvidos.

O que fazer se eu quiser descartar a caixa acústica?

Não a jogue no lixo doméstico. Leve-a a um centro de coleta autorizado ou a um revendedor (na UE, Suíça, Noruega). Para outros países, entre em contato com as autoridades locais.

MANUAL DE UTILIZADOR S-81B-LR-K PIONEER

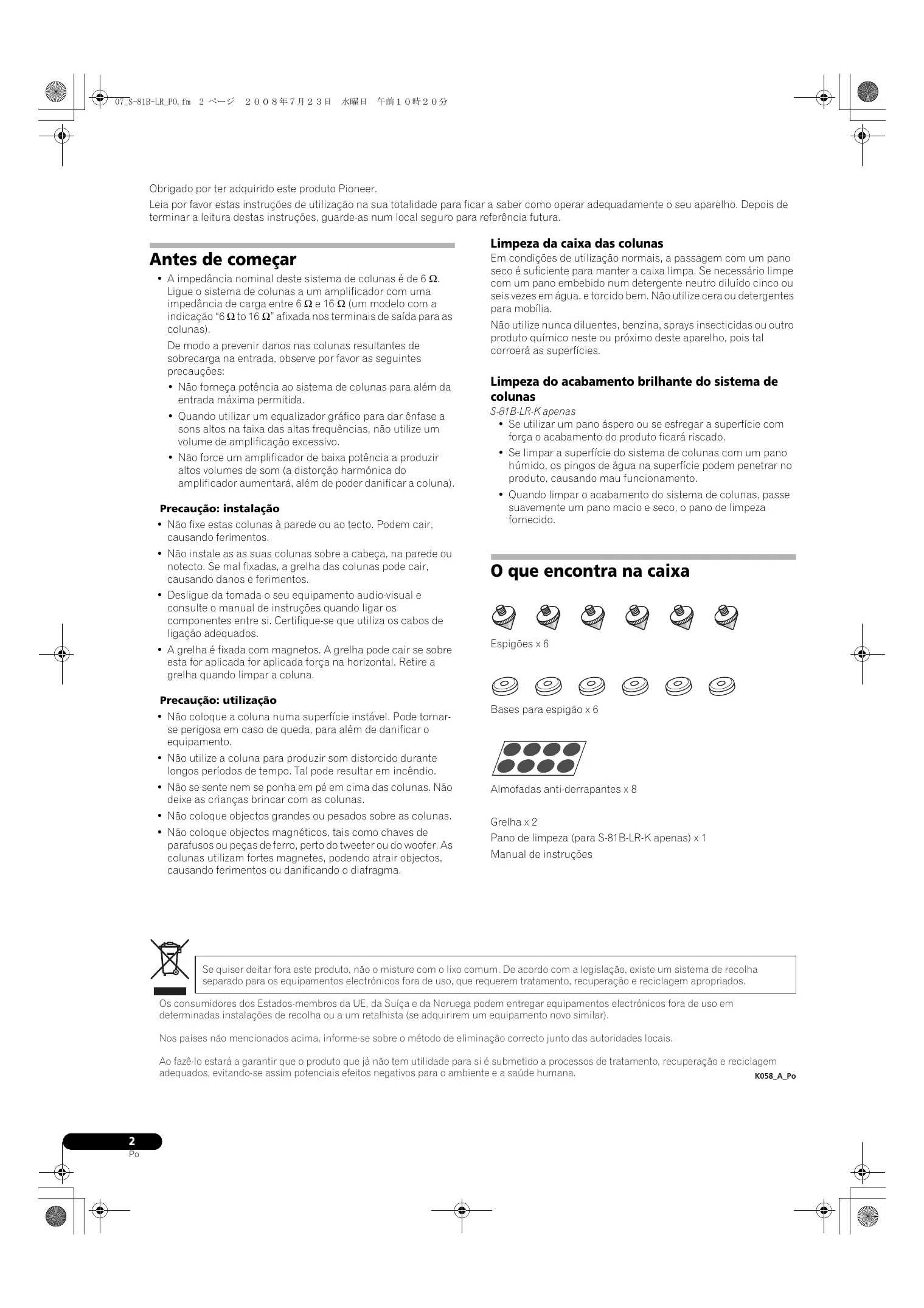

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

- A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 6 Ω e 16 Ω (um modelo com a indicação “6 Ω to 16 Ω” afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.
• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
• Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Precaução: instalação

• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
• Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.
• A grelha é fixada com magnetos. A grelha pode cair se sobre esta for aplicada for aplicada força na horizontal. Retire a grelha quando limpar a coluna.

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornarse perigosa em caso de queda, para além de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• Não coloque objectos grandes ou pesados sobre as colunas.
• Não coloque objectos magnéticos, tais como chaves de parafusos ou peças de ferro, perto do tweeter ou do woofer. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

Limpeza do acabamento brilhante do sistema de colunas

S-81B-LR-K apenas

• Se utilizar um pano áspero ou se esfregar a superfície com força o acabamento do produto ficará riscado.
• Se limpar a superfície do sistema de colunas com um pano húmido, os pingos de água na superfície podem penetrar no produto, causando mau funcionamento.
• Quando limpar o acabamento do sistema de colunas, passe suavemente um pano macio e seco, o pano de limpeza fornecido.

O que encontra na caixa

Espigões x 6

Bases para espigão x 6

Almofadas anti-derrapantes x 8

Grelha x 2

Manual de instruções

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. K058

K058_A_Po

Como instalar

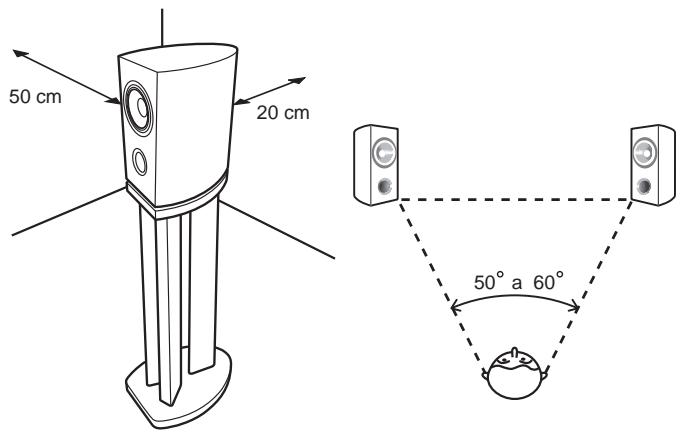

Escolha do local onde colocar os sistemas de colunas

• Os sons produzidos através do sistema de colunas são facilmente afectados, de modo subtil, pelas condições do espaço de audição.
• Para uma melhor audição, escolha uma superfície sólida para a colocação das colunas, e posicione as colunas tal como apresentado abaixo. O nível dos baixos pode ser ajustado aproximando ou afastando as colunas da parede. Ajuste as colunas de modo a que fiquem equidistantes das paredes laterais, de modo a assegurar um som equilibrado.

50 cm 20 cm 50° a 60°

• Para um bom som esterefónico coloque as colunas esquerda e direita a igual distância da posição de audição. Utilize cabos do mesmo comprimento para cada coluna.
• Tanto quanto possível, coloque as colunas frontais esquerda e direita no mesmo nível do ecrã de televisão.
• Para obter um som envolvente óptimo, deve colocar o televisor entre a coluna esquerda e a coluna direita, com as colunas formando um ângulo entre 50 e 60 graus em direcção da posição de audição.
• Se o quarto tiver muita reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completamente.
• Estas colunas são colunas tipo prateleira que apresentam o seu melhor desempenho quando colocadas sobre uma superfície sólida e de nível, afastada do chão. A colocação das colunas directamente sobre o solo resulta num som de estrondo, indefinido. Idealmente, os tweeters devem ser colocados à altura dos ouvidos do ouvinte quando este estiver sentado na posição de audição. Recomendamos a utilização do suporte de colunas CP-81B-K/MK para um obter o melhor som e para a estabilidade das colunas.

Se escolher utilizar o suporte de colunas CP-81B-K/MK, certifique-se que o fixou com os parafusos fornecidos. (para mais detalhes, consulte o manual de instruções do suporte CP-81B-K/MK)

Importante

• A Pioneer não assume qualquer responsabilidade sobre danos resultants da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc. S-81B-LR-QL/W apenas

- A caixa da coluna usa um folheado de madeira natural. Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.

Quando instalar directamente no chão

Utilize os espigões fornecidos os as bases anti-derrapantes quando instalar a coluna directamente no chão.

Utilização dos espigões

Este sistema de colunas inclui espigões que podem ser utilizados para isolar a coluna do chão. Utilize as bases dos espigões para evitar riscar o chão ou a superfície sobre a qual a coluna for colocada.

1 Aparafuse os espigões nos furos metal roscados, abertos na base das colunas.

2 Coloque as bases dos espigões nas posições onde as pontas dos três espigões apontam quando a coluna estiver na sua posição.

3 Coloque a coluna sobre as bases dos espigões e verifique que a coluna não abana.

Precaução

- Utilize sempre as bases dos espigões como mostrado, com a superfície pretendida voltada para cima, de modo receber a ponta do espigão.

Não utilize as bases dos espigões quando instalar as colunas, pois os espigões podem danificar o chão. Se tencionar utilizar os espigões, aconselhamos vivamente a utilização das bases dos espigões.

Importante

- É muito perigoso tentar ajustar o espigão inclinando a coluna. Certifique-se que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas.

Utilização das bases anti-derrapantes

Para assegurar uma instalação estável, afixe as bases anti-derrapantes na superfície debaixo da base da coluna.

Fixação/Remoção da grelha

Este sistema de colunas está equipado com uma grelha, que pode ser fixada ou retirada do seguinte modo:

1 Para fixar a grelha, alinhe a grelha com o corpo a coluna e pressione ligeiramente.
2 Para retirar a grelha, segure-a com ambas as mãos perto do centro e puxe-a suavemente para si, de modo a separar a grelha da coluna.

- A grelha é fixada com magnetos. Não coloque a grelha perto de aparelhos sensíveis a influência magnética (televisores de tubo de raios catódicos, etc.).

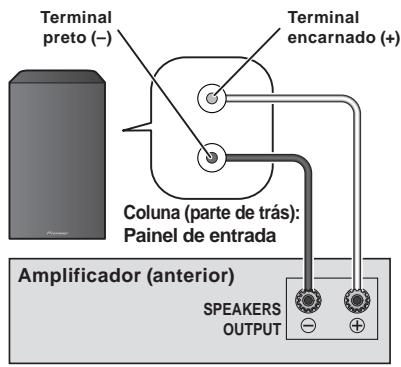

Ligações

Esta coluna não inclui cabos de coluna para ligar a um amplificador.

Terminal preto (–) Terminal encarnado (+) Coluna (parte de trás): Painel de entrada Amplificador (anterior) SPEAKERS OUTPUT

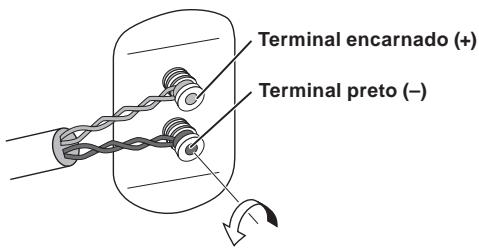

Ligação dos cabos

1 Desligue a alimentação do seu amplificador.
2 Ligue os cabos da coluna aos terminais de entrada na parte anterior da coluna. No que diz respeito à polaridade de entrada, o encarnado é positivo (+) e o preto é negativo (-).

Afrouxe as porcas nos terminais de entrada e insira os cabos em cada um dos oríficios do poste do terminal. Aperte depois as porcas.

Terminal encarnado (+) Terminal preto (−)

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).

• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique-se de retirar a tampa na extremidade do terminal de entrada.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.
• Quando utilizar o conjunto de colunas ligadas a um amplificador, não conseguirá obter o efeito estereofónico usual se a polaridade (+, -) de uma das colunas (esquerda ou direita) estiver invertida.

CUIDADO

Estes terminais de coluna estão sob voltagem

PERIGOSA. Para evitar o risco de choque eléctrico ao ligar ou desligar os cabos de coluna, desligue o cabo de alimentação de energia antes de tocar em quaisquer componentes não isolados. D3-4-2-2-3_A_Po

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo prateleira, reflexo de baixos

Configuração....2 vias

Woofer/Tweeter.....Unidade coaxial: cone 13 cm/abobadado 2,5 cm

Impedância 6 Ω

Resposta em frequência 40 Hz a 50 kHz

Sensibilidade.... 84,5 dB (2,83 V)

Potência máxima de entrada.... 130 W

Frequência de crossover .....2 kHz

Dimensões exteriores..... 190 (L) mm x 350 (A) mm x 280 (P) mm

Peso 7.9 kg

Acessórios fornecidos

Espigões 6

Bases de espigões 6

almofadas anti-derrapante....8

Grelha 2

Manual de instruções

Nota

• O S-81B-LR vem equipado com dois sistemas de colunas.
• Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.

é um marca registada colocada num produto com tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases.
