S-81B-LR-K - динамик PIONEER - Бесплатное руководство пользователя

Тип продукта	Полочная акустика
Бренд	PIONEER
Модель	S-81B-LR-K
Конфигурация	2-полосная, фазоинвертор
Коаксиальный динамик	13-см конус (НЧ) / 2,5-см купол (ВЧ)
Номинальное сопротивление	6 Ω
Частотный диапазон	40 Hz - 50 kHz
Чувствительность	84,5 дБ (2,83 В)
Максимальная входная мощность	130 Вт
Частота раздела	2 кГц
Размеры (Ш x В x Г)	190 x 350 x 280 mm
Вес	7,9 кг
Комплектация	Развязывающие шипы (x6), основания (x6), противоскользящие накладки (x8), грили (x2), салфетка для очистки, инструкция по эксплуатации
Особенности	Глянцевая отделка, съемная магнитная решетка, развязывающие шипы для изоляции
Уход и очистка	Протирайте мягкой сухой тканью; для глянцевой отделки используйте прилагаемую салфетку; избегайте химических средств
Безопасность	Не устанавливайте на высоте или на стене; не садитесь и не вставайте на колонку; не подвергайте воздействию магнитных предметов
Ремонтопригодность / Запчасти	Запчасти не указаны; обратитесь в авторизованный сервисный центр Pioneer
Общая информация	Предназначена для использования с усилителем 6–16 Ом; технология Phase Control

Часто задаваемые вопросы - S-81B-LR-K PIONEER

Какое сопротивление у колонки S-81B-LR-K?

Номинальное сопротивление — 6 Ом. Подключайте к усилителю, рассчитанному на нагрузку от 6 до 16 Ом.

Как установить развязывающие шипы?

Вставьте шипы в резьбовые отверстия под колонкой, закрепите основания в точках контакта, затем установите колонку. Всегда используйте основания, чтобы не повредить пол.

Как закрепить и снять гриль?

Чтобы закрепить гриль, совместите его с корпусом колонки и слегка надавите. Чтобы снять, держите его за середину и аккуратно потяните на себя. Гриль крепится на магнитах.

Какую максимальную мощность выдерживает колонка?

Максимальная входная мощность — 130 Вт. Не превышайте этот предел, чтобы не повредить динамики.

Как чистить глянцевую отделку модели S-81B-LR-K?

Используйте мягкую сухую ткань или прилагаемую салфетку. Не трите сильно и избегайте грубых или влажных тряпок, чтобы не поцарапать поверхность.

Можно ли ставить колонку прямо на пол?

Да, но используйте развязывающие шипы с основаниями или прилагаемые противоскользящие накладки для лучшей устойчивости и чтобы не повредить пол. В идеале используйте опциональную подставку CP-81B-K/MK.

Какие меры предосторожности нужно соблюдать, чтобы не повредить колонку?

Не подавайте чрезмерную мощность, не используйте эквалайзер со слишком высоким уровнем громкости, не размещайте магнитные предметы рядом с твитером и не позволяйте детям играть на колонке.

Как подключить акустические кабели к усилителю?

Отключите усилитель от сети. Ослабьте клеммы, вставьте провода (красный в +, черный в -), затем затяните. Убедитесь, что провода не касаются друг друга. Также можно использовать банановые разъемы.

Какое оптимальное положение для прослушивания с этими колонками?

Расположите колонки на равном расстоянии от места прослушивания, развернув на 50–60° к слушателю. В идеале твитеры должны быть на уровне ушей.

Что делать, если я хочу утилизировать колонку?

Не выбрасывайте ее в бытовой мусор. Сдайте в авторизованный пункт сбора или продавцу (в ЕС, Швейцарии, Норвегии). Для других стран обратитесь в местные органы власти.

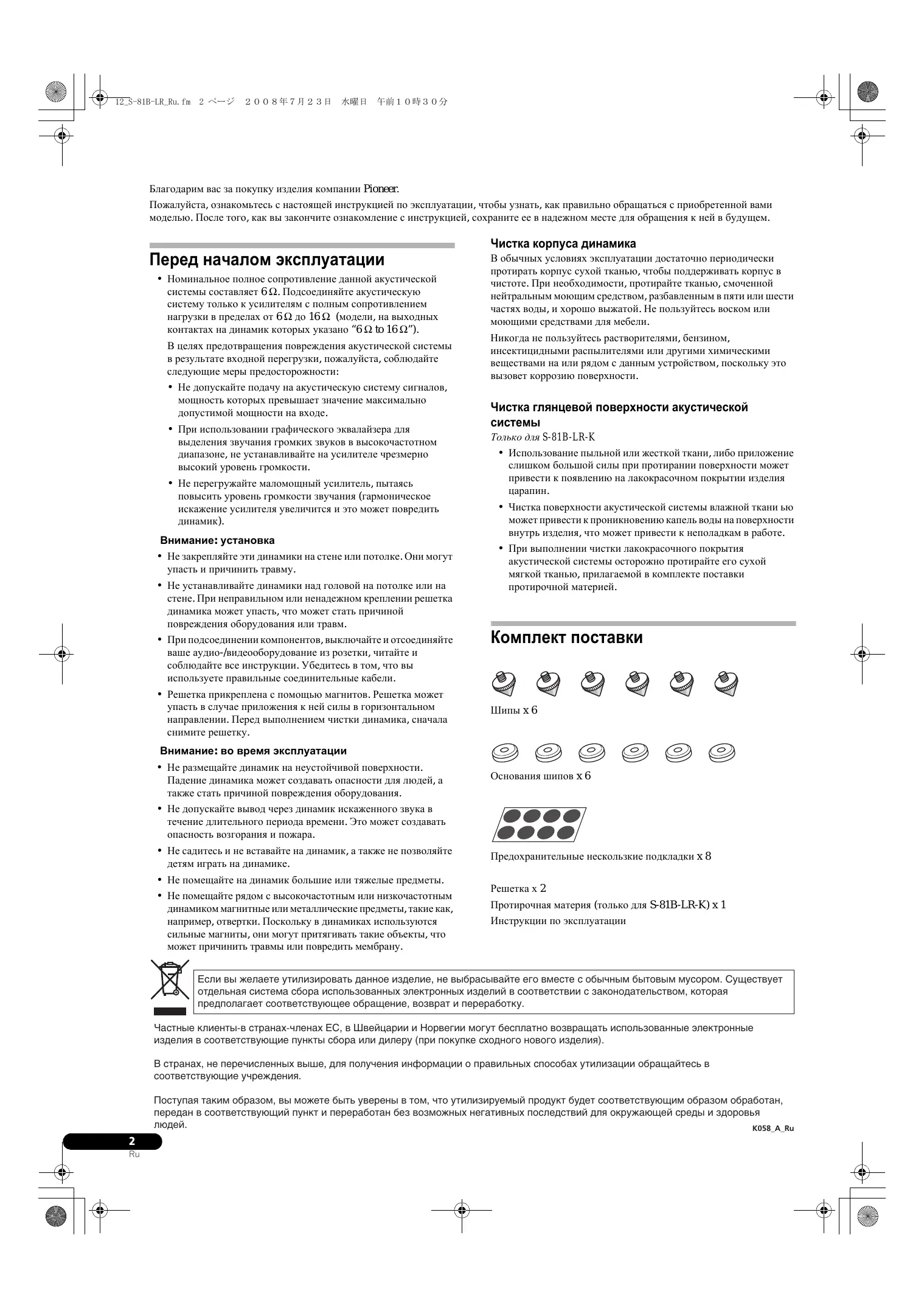

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-81B-LR-K PIONEER

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Перед началом эксплуатации

• Номинальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на выходных контактах на динамик которых указано “6 Ω to 16 Ω”).
  В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:
• Не допускайте подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить динамик).

Внимание: установка

• Не закрепляйте эти динамики на стене или потолке. Они могут упасть и причинить травму.
• Не устанавливайте динамики над головой на потолке или на стене. При неправильном или ненадежном креплении решетка динамика может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеооборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.
• Решетка прикреплена с помощью магнитов. Решетка может упасть в случае приложения к ней силы в горизонтальном направлении. Перед выполнением чистки динамика, сначала снимите решетку.

Внимание: во время эксплуатации

• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования.
• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике.
• Не помещайте на динамик большие или тяжелые предметы.
• Не помещайте рядом с высокочастотным или низкочастотным динамиком магнитные или металлические предметы, такие как, например, отвертки. Поскольку в динамиках используются сильные магниты, они могут притягивать такие объекты, что может причинить травмы или повредить мембрану.

Чистка корпуса динамика

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели.

Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности.

Чистка глянцевой поверхности акустической системы

Только для S-81B-LR-K

• Использование пыльной или жесткой ткани, либо приложение слишком большой силы при протирании поверхности может привести к появлению на лакокрасочном покрытии изделия царапин.
• Чистка поверхности акустической системы влажной тканию может привести к проникновению капель воды на поверхности внутрь изделия, что может привести к неполадкам в работе.
• При выполнении чистки лакокрасочного покрытия акустической системы осторожно протирайте его сухой мягкой тканью, прилагаемой в комплекте поставки протирочной материей.

Комплект поставки

Шипы х 6

Основания шипов x 6

Предохранительные нескольких подкладки x 8

Решетка х 2

Протирочная материя (только для S-81B-LR-K) x 1

Инструкции по эксплуатации

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058 А

Правила установки

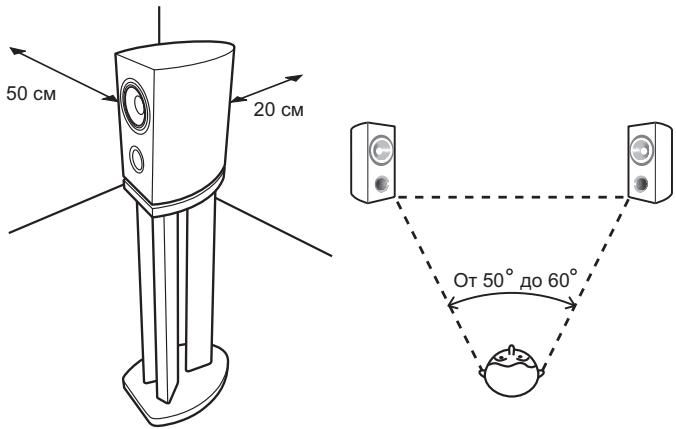

Выбор места для размещения акустических систем

• Условия в помещении прослушивания оказывают тонкое воздействие на качество звуков, воспроизводимых через акустические системы.
• Для достижения лучшего качества звучания выберите место на твердом и прочном полу и расположите динамики, как это показано на рисунке внизу. Уровень низкочастотных звуков можно отрегулировать, передвигая динамики ближе или дальше от стены. Настройте динамики таким образом, чтобы они были расположены на одинаковом расстоянии от стены с соответствующей стороны, чтобы обеспечить сбалансированное звучание.

50 cm 20 cm От 50° до 60°

• Располагайте левый и правый динамики на одинаковом удалении от позиции слушателя для обеспечения хорошего стереофонического звучания. Используйте одинаковые кабели динамиков для каждого динамика.
• Располагайте передний левый и передний правый динамики на одинаковой плоскости с экраном телевизора, на наибольшем возможном удалении.
• Для достижения оптимального объемного звучания следует помещать телевизор между левым и правым динамиками таким образом, чтобы динамики были направлены на позицию слушателя под углом в 50 до 60 градусов.

- Если в комнате наблюдается значительный эффект реверберации, рекомендуется повесить плотную материю на стены и/или постелить на пол ковер для приглушения звука. Для достижения лучших результатов полностью закройте стены материей.

- Данные динамики представляют собой «динамики полочного типа», которые проявляют свои наилучшие эксплуатационные качества, когда размещены на твердой и ровной поверхности над полом. Размещение динамиков непосредственно на полу усилит реверберацию, что приведет к гулкому, неясному звучанию. В идеале низкочастотные динамики следует размещать на такой высоте, чтобы они располагались приблизительно на уровне ушей слушателя. Для обеспечения оптимального звучания и устойчивости рекомендуется использовать стойку под динамик CP-81B-K/MK.

Если вы решите использовать стойку под динамик CP-81B-K/MK, обязательно надежно закрепите ее с помощью прилагаемых в комплекте поставки винтов. (за более подробной информацией обращайтесь к инструкциям по эксплуатации CP-81B-K/MK)

Важно

• Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д. Только для S-81B-LR-QL/W

- В корпусе используется фанера из натуральной древесины. Не размещайте динамик в местах, подверженных воздействию прямых лучей солнечного света, а также избегайте мест вблизи нагревателей и кондиционеров воздуха. Несоблюдение этого правила может привести к деформации и обесцвечиванию корпуса динамика или повреждению динамика.

При установке непосредственно на полу

При установке динамика непосредственно на полу используйте прилагаемые шипы или предохранительные нескольких подкладки.

Использование шипов

В комплект поставки данной акустической системы входят шипы, которые можно использовать для изоляции динамика от пола. Пользуйтесь прилагаемыми основаниями шипов для предотвращения появлений царапин на полу или другой поверхности в месте установки динамика.

1 Вверните шипы в резьбовые металлические вставки, предусмотренные в днище динамика.

2 Расположите основания шипов в позициях, в которые попадут концы трех шипов при установке динамика.

3 Поставьте динамик на основания шипов и убедитесь в том, что динамик не качается.

Внимание

- Всегда используйте основания шипов, как это показано на рисунке, с выемкой под шип, обращенной вверх.

Если при установке динамиков основания шипов не используются, то шипы могут повредить пол. При использовании шипов рекомендуется использовать основания шипов.

Важно

- Чрезвычайно опасно пытаться устанавливать шип, наклонняя при этом динамик. Обязательно кладите устройство на мягкую поверхность (например, на одеяло), чтобы не повредить покрытие пола, и выполняйте его установку как минимум вдвоем.

Использование предохранительных нескольких подкладок

Для обеспечения устойчивости установки прикрепите к днищу каждого основания динамика предохранительные нескольких подкладки.

Установка/снятие решетки

Данная акустическая система поставляется с решеткой динамика, которую можно снять, выполнив следующую операцию:

1 Чтобы установить решетку, выровняйте решетку на корпусе динамика и осторожно нажмите на нее.
2 Для того чтобы снять решетку, возьмитесь за решетку обеими руками в центре решетки и отсоедините решетку от динамика, осторожно потянув ее на себя.

- Для удержания решетки на месте используются магниты. Не размещайте решетки возле устройств, которые могут быть чувствительными к магнитному воздействию (ЭЛТ-телевизоры и т. п.).

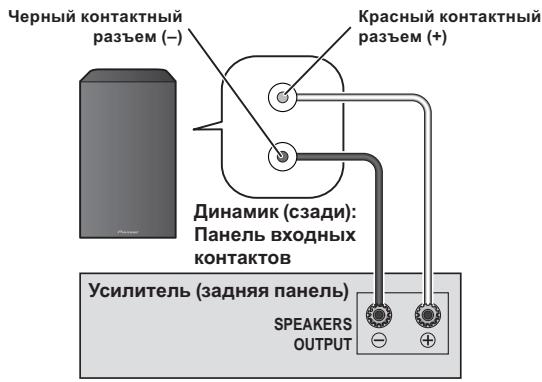

Соединения

К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилителю.

Черный контактный разъем (–) Красный контактный разъем (+) Динамик (сзади): Панель входных контактов Усилитель (задняя панель) SPEAKERS OUTPUT

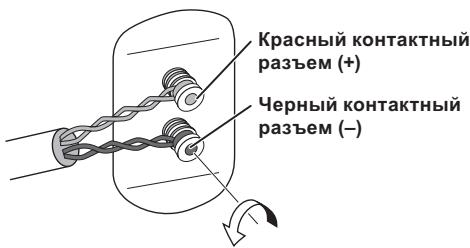

Подключение кабелей

1 Выключите питание усилителя.
2 Подсоедините кабели динамика к входным контактным разъемам на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (−).

Ослабьте головки на входных контактных разъемах и вставьте жилы кабелей динамиков в отверстия в контактных клеммах, затем затяните головки.

Красный контактный разъем (+) Черный контактный разъем (–)

3 Подсоедините другие концы кабелей к выходным контактным разъемам усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

• Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штекерного («бананового») типа. При использовании вилки штекерного типа необходимо удалить головки с входных контактных разъемов.
• После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.
• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
• Когда вы пользуетесь комплектом динамиков, подсоединенных к усилителю, вы не сможете получить нормальный эффект стереофонического звучания, если полярность (+, −) подключения одного из динамиков (левого или правого) изменена на обратную.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым

неизолированным деталям.

D3-4-2-2-3_A_Ru

Технические характеристики

Корпус.... Полочного типа, с отражателем басов

Конфигурация .... 2 полосы

Низкочастотный/высокочастотный динамики

Коаксиальная головка: 13-см конус/2,5-см купол

Сопротивление 6Ω

Частотная характеристика....от 40 Гц до 50 кГц

Чувствительность.... 84,5 дБ (2,83 В)

Максимальная входная мощность ..... 130 Вт

Частота разделения ..... 2 кГц

Габаритные размеры .....190 (Ш) мм x 350 (В) мм x 280 (Г) мм

Bec....7,9 кг

Поставляемые в комплекте принадлежности

Шипы 6

Основания шипов....6

Предохранительные нескольких подкладки ....8

Решетка 2

Протирочная материя (только для S-81B-LR-K) .....1

Инструкции по эксплуатации

Замечание

• Модель S-81B-LR поставляется в комплекте с двумя акустическими системами.
• Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

является товарным знаком, наносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control. Данная технология позволяет получать высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровня фазировки.

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru
