MANUAL DE USUARIO J1 Pro NILOX

Lea y siga todas las instrucciones en el manual del usuario antes de utilizar este producto. Asegúrese de comprender y seguir las instrucciones de seguridad y las advertencias para reducir el riesgo de lesiones. El usuario es responsable de todas las consecuencias derivadas del uso incorrecto de la bicicleta de pedaleo asistido. Golpes, caídas y pérdida de control pueden dañar a personas y objetos alrededor del usuario. En cualquier caso, anticipe la trayectoria y la velocidad, respetando el código de circulación y a los usuarios de la vía más vulnerables. El usuario es responsable de todas las consecuencias causadas por un uso indebido del producto. El propietario de la bicicleta de pedaleo asistido debe controlar y respetar las leyes locales relativas al uso del producto en cuanto al uso del casco, límites de velocidad y áreas transitables. El Distribuidor y el Vendedor no son responsables de ningún daño a objetos y/o personas causados por un uso indebido del producto. La obligación de uso del casco está sujeta a las leyes locales vigentes. Este producto no es un juguete. No apto para niños menores de 14 años (verificar las leyes locales vigentes). Se recomienda la supervisión de un adulto para los usuarios menores de 18 años. Este vehículo no puede transportar a más de una persona a la vez. Este producto no está diseñado para ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento del producto, hasta que hayan sido instruidos por una persona responsable de su seguridad. Verifique siempre el estado de las ruedas y la batería antes de utilizar el producto. Mantenga la batería fuera del alcance de los niños.

La limpieza y el mantenimiento no pueden ser confiados a niños sin la supervisión adecuada. Mantenga el plástico del embalaje fuera del alcance de los niños para evitar el riesgo de asfixia. Los niños no deben jugar con este producto. La limpieza y el mantenimiento por parte del usuario no pueden ser confiados a niños sin la supervisión adecuada. Apague el producto y desconéctelo de la red eléctrica antes de realizar el mantenimiento o antes de retirar la batería. Retire la batería del vehículo antes de desecharlo. El producto debe estar apagado y desconectado de la red eléctrica antes de retirar la batería. La batería debe ser desechada de acuerdo con las leyes locales vigentes. Lea atentamente el manual de instrucciones antes de usar. Conserve para usos futuros. Guarde el manual en un lugar seguro y entréguelo a posibles nuevos propietarios. El usuario es responsable de todas las consecuencias causadas por un uso indebido del producto. Quien no respete el manual de instrucciones corre el riesgo de no controlar el producto y de caer con consecuencias graves. El Distribuidor y el Vendedor no son responsables de ningún daño a objetos y/o personas causados por un uso indebido del producto. El producto está diseñado para el transporte de una persona a la vez. Utilice el producto solo si está en buenas condiciones. Perder el control del producto durante su uso puede tener graves consecuencias para el usuario y otras personas. Cargue completamente la batería antes de utilizar el producto. El propietario de la bicicleta de pedaleo asistido debe controlar y respetar las leyes locales relativas al uso del producto, en cuanto al uso del casco, límites de velocidad y áreas transitables (verificar las leyes vigentes). Siga las instrucciones de este manual para evitar problemas técnicos. La batería es el corazón de este producto. La batería no debe descargarse completamente y debe cargarse completamente antes de cada uso.

Estimado Cliente, le agradecemos por haber elegido una bicicleta eléctrica de pedaleo asistido "NILOX", completamente diseñada y ensamblada en Italia siguiendo el estándar internacional de calidad EN15194:2018 y conforme a las directivas 2006/42/CE; 2014/30/UE; 2011/65/UE. Las bicicletas de pedaleo asistido (Electrically Power Assisted Cycle, en adelante también "EPAC") están excluidas de la Directiva Europea 2013/168/UE, relativa a la homologación de vehículos a motor de dos y tres ruedas y cumplen con los requisitos prescritos en el art. 50 del Código de Circulación. Esta definición excluye la posibilidad de poner en funcionamiento el motor eléctrico independientemente del pedaleo, generalmente excluyendo la posibilidad de moverse mediante la activación de un acelerador. Las características funcionales requeridas por las normativas italianas y europeas para las EPAC son las siguientes.

• la asistencia del motor eléctrico debe proporcionarse solo cuando el ciclista pedalea en el sentido de avance del vehículo.
• la asistencia se interrumpe tan pronto como el ciclista deja de pedalear en el sentido de avance.
• según las normas de seguridad, la asistencia del motor se interrumpe al accionar los frenos.
• la asistencia se reduce progresivamente y finalmente se anula cuando el vehículo alcanza la velocidad máxima de 25 km/h.

EMBALAJE

Abra el embalaje con cuidado para no dañar la bicicleta y retire las protecciones. En la caja encontrará, embalados en una bolsa de plástico, los pedales y el cargador con el cable de conexión. Antes de desechar el embalaje, asegúrese de que esté completamente vacío y de que todas las partes de la bicicleta estén presentes. Se recomienda conservar el embalaje completo por un breve período de tiempo. Deseche correctamente el embalaje en los Centros de Recogida Selectiva adecuados. La bicicleta viene con DOS llaves para la extracción de la batería. Las llaves sirven para desbloquear la batería y extraerla de su alojamiento y para encender la bicicleta (ver párrafo dedicado). Se recomienda llevar una durante el uso de la bicicleta y guardar la otra en un lugar seguro.

CARACTERÍSTICAS TÉCNICAS

• Cuadro de acero, plegable
• Pedaleo Asistido por Motor Eléctrico
  • Motor: trasero 36V*250W
  • Batería: 36V *8Ah (288Wh) de Litio
  • Velocidad nominal: aprox. 25 km/h
  • Autonomía: hasta 40 km
  • Cargador de Batería: 100V-240V
• Tiempo de Carga: 6,5 horas
• Ciclos de Carga de la Batería: aprox. 700
• Cuerpo de la Batería: extraíble con Cerradura de Seguridad
• Capacidad de Carga máxima: 100 kg
• Cambio: Shimano 6 velocidades.

Familiarícese gradualmente con su bicicleta, con su equipamiento y sus dispositivos de seguridad y practique hasta estar seguro de poder utilizarla correctamente.

Conocer bien las características de su bicicleta y observar reglas comunes de corrección y sentido común le ayudará a sentirse más seguro durante su uso. No preste el vehículo a quien no sea capaz de manejarlo. El vehículo no debe ser utilizado por menores de edad. Pedalee con prudencia; preste atención a otros ciclistas y a los automovilistas distraídos. Pedalee sin superar sus límites físicos. Use siempre el casco protector. Controle periódicamente la mecánica de su bicicleta. Es recomendable recargar la batería después de cada uso. Si no se recarga, la batería podría dañarse. Si la bicicleta no se utiliza durante largos períodos, cargue la batería al menos una vez al mes. Antes de utilizar la bicicleta de pedaleo asistido, asegúrese de operar en condiciones de absoluta seguridad. Tuercas, tornillos, cierres y todos los componentes mecánicos y de fijación deben estar cerrados y no

desgastados y/o dañados. La posición de conducción debe ser cómoda, dedicando tiempo a ajustar la altura del sillín y del manillar para asegurarse una correcta posición de conducción. Los frenos deben estar operativos de manera efectiva. Las llantas deben estar infladas a la presión correcta. Los pedales deben estar correctamente atornillados a las bielas. Su bicicleta ha sido diseñada para uso en carretera asfaltada y no asfaltada; no es adecuada para el uso fuera de carretera. En cualquier caso, los usos extremos pueden ser peligrosos y conllevan la exclusiva responsabilidad del usuario en caso de accidentes y lesiones sufridas por él o por terceros en tales ocasiones. El fabricante declina toda responsabilidad por tales usos del producto. Su bicicleta ha sido diseñada para llevar a una persona a la vez y para soportar un peso total de aproximadamente 100 kg. El fabricante declina toda responsabilidad en caso de accidentes debidos al uso simultáneo de la bicicleta por más de una persona, es decir, por sobrecarga o incluso por equipaje no firmemente sujeto a portaequipajes adecuados. Está prohibido el uso de remolques y/o carros traseros. Haga revisar periódicamente la bicicleta de pedaleo asistido para asegurar un funcionamiento correcto. Es responsabilidad del usuario asegurarse de que todos los componentes garanticen un funcionamiento correcto de la bicicleta. Es importante mantener el sistema de frenos siempre eficiente y limpio de impurezas acumuladas durante el uso en carretera. Se advierte que el usuario asume un riesgo personal por lesiones, daños y/o pérdidas si se violan las condiciones mencionadas y la garantía se anulará automáticamente. Los usos diferentes a aquellos para los que la EPAC ha sido diseñada, así como cualquier intervención que modifique el funcionamiento de su EPAC, según lo descrito, son perseguibles y sancionables por ley y exponen al riesgo de daños o lesiones. En ningún caso el fabricante puede ser considerado responsable de accidentes o daños resultantes de usos no conformes de la EPAC, o derivados de modificaciones o intervenciones realizadas en la misma.

REGLAS PARA LA CIRCULACIÓN

Verifique que la batería esté bien fijada en su alojamiento y bloqueada con la llave suministrada. Verifique que los frenos funcionen correctamente. Verifique que los dispositivos luminosos funcionen correctamente. Por ley, la velocidad de la bicicleta durante el uso asistido por motor eléctrico no puede superar los 25 km/h. En caso de vadear, verifique que el nivel del agua no alcance la altura del motor eléctrico. No pedalee en caso de frenada. Evite frenadas y arranques continuos para prolongar la duración de la batería. Pedalee con seguridad. Use siempre un casco de ciclismo conforme al reglamento (UE) 2016/425. Preste atención a las normas de circulación vial. Aumente la velocidad del pedaleo asistido de manera progresiva. Mantenga activa la asistencia al pedaleo en rutas cuesta arriba o en caminos de tierra para prolongar la duración de la batería y la eficiencia del motor. Preste atención a la presión de los neumáticos y a la circulación en rutas mojadas, resbaladizas, sucias y en cualquier caso de baja adherencia; si se encuentra en los casos indicados, circule lentamente o empuje la bicicleta. La capacidad máxima de carga (incluido el usuario) es de 100 kg, no supere la capacidad. Al final del uso de la bicicleta eléctrica. Apague todos los interruptores (primero apague la pantalla y luego la batería). No deje la bicicleta expuesta a humedad, lluvia o calor excesivo. Nunca someta la bicicleta a lavados con agua a chorro continuo. No cubra la bicicleta con cubiertas de plástico.

ATENCIÓN

El motor eléctrico de la Bicicleta funciona en principio también como generador de corriente. Recomendamos tener en cuenta lo anterior y en caso de uso de la Bicicleta en descenso, si la pendiente es pronunciada, reducir la velocidad manteniendo frenada la Bicicleta. Además de una cuestión de seguridad para el Conductor, se evitará el desarrollo de una tensión elevada capaz de quemar la centralita eléctrica de control.

Esta es una BICICLETA de PEDALEO ASISTIDO. Esto significa que, aunque esté equipada con un motor eléctrico, para funcionar es necesario que el usuario pedalee como en una bicicleta normal. El motor eléctrico ayuda al pedaleo haciéndolo menos fatigoso y aumentando la velocidad. La bicicleta también puede ser utilizada sin la asistencia del motor. La velocidad máxima alcanzable con la bicicleta de pedaleo asistido es de 25 Km/h. Para activar el pedaleo asistido es necesario encender la bicicleta mediante el interruptor ubicado en la batería y posteriormente presionar el botón ON/OFF en el display; se encenderán los indicadores luminosos en el display del manillar indicando que la batería está cargada y la bicicleta lista para su uso. A medida que se utiliza la bicicleta y la batería pierde carga, las

luces se apagarán una por una. Al comenzar a pedalear se activa la centralita que permite al motor intervenir en el pedaleo. El cambio Shimano de 6 velocidades incluido permite ajustar aún más la relación de pedaleo según las necesidades. La asistencia al pedaleo se interrumpe en caso de frenada o si se deja de pedalear (por ejemplo, en descenso). Para reactivarla basta con volver a pedalear. Durante la frenada, por favor, no pedalee. La autonomía indicada se entiende con el uso normal de una bicicleta en recorridos urbanos y/o de pueblo. En caso de subidas empinadas y/o transporte de objetos pesados, la autonomía podría disminuir sensiblemente. Como ya se ha especificado, al tratarse de una bicicleta no está prevista la adición de un acelerador. La eventual decisión del usuario de introducir un acelerador hará que la garantía de la bicicleta se anule inmediatamente, y dejaría de ser considerada una bicicleta. Cuando conduces una bicicleta eléctrica de pedaleo asistido tu velocidad es sensiblemente superior a la de una “bicicleta normal”. Presta mayor atención y considera espacios de frenada adecuados.

LA BICICLETA

La bicicleta se entrega abierta con el sillín montado y el manillar girado. Los pedales deben ser montados. La batería no está conectada. Para insertarla y conectarla correctamente, consulte el párrafo "posicionamiento". Retire las protecciones, luego enderece y ajuste el manillar.

Para ajustar el manillar, utilice una llave hexagonal: desbloquee el expander ubicado en el tubo del manillar. Coloque el manillar a la altura y dirección deseada. Bloquee el tubo atornillando el expander. La línea de STOP en el tubo no debe ser visible.

MONTAJE DE LOS PEDALES

Atornille los pedales a las bielas: el pedal DERECHO está marcado, en el eje, con una letra "R"; atornille este pedal en sentido HORARIO en la biela DERECHA (lado de la cadena). El pedal IZQUIERDO está marcado, en el eje, con una letra "L"; atornille este pedal en sentido ANTIHORARIO en la biela IZQUIERDA. Atornille inicialmente los pedales con las manos, luego apriete con la llave hasta que, sin forzar excesivamente, llegue al final. ATENCIÓN: siga escrupulosamente las instrucciones para evitar dañar la rosca del pedal y/o de la biela. En caso de percibir cualquier anomalía en el movimiento del pedal durante el uso, interrumpa inmediatamente el pedaleo y haga revisar la bicicleta por un mecánico competente.

AJUSTE DEL SILLÍN

El ajuste correcto del sillín es importante para la posición del cuerpo durante el pedaleo y permite obtener el mejor rendimiento con menor esfuerzo en las articulaciones. Antes de usar, pruebe la bicicleta y ajuste la altura y la inclinación del sillín. La altura del sillín debe ajustarse según la longitud de las piernas. La altura es correcta si, estando sentado, se alcanza el pedal en la posición más baja con el talón. La pierna debe estar completamente recta. Ajuste la altura según estas indicaciones. En el ajuste de altura, respete en todo caso la señal (marca) de STOP presente en el tubo del sillín. LA MARCA DEBE ESTAR SIEMPRE INSERTADA EN EL TUBO DEL CUADRO. En caso de que desee mantener el sillín no completamente horizontal sino con la “nariz” ligeramente levantada, debe aflojar el bloqueo ubicado debajo del sillín y ajustar la inclinación. Apriete nuevamente el bloqueo para que el sillín no se mueva. Cambios en la posición del sillín, aunque sean pequeños, pueden afectar el confort durante el pedaleo. Se recomienda, cada vez que se quiera hacer un ajuste, realizar un solo cambio a la vez y de manera progresiva hasta encontrar la posición más cómoda y correcta. Asegúrese de que las tuercas del abrazadera que ajustan la posición del sillín estén bien apretadas. La bicicleta está equipada con un bloqueo rápido del tubo del sillín; para ajustar el sillín, abra el bloqueo, suba o baje el tubo a la altura deseada asegurándose de que el límite de stop no sea visible, apriete el mecanismo de enganche rápido y asegúrese de que la palanca esté bien apretada.

AJUSTE DE LOS FRENOS V-BRAKE

La bicicleta está equipada con frenos modelo V-BRAKE. La palanca derecha controla el freno trasero. La palanca izquierda controla el freno delantero. Para ajustar los frenos V-Brake es necesario mantener aproximadamente 2mm de distancia entre las zapatas de freno y la llanta. Las dos zapatas deben tocar simultáneamente la llanta en el momento de la frenada y sin tocar la cubierta. El ajuste se realiza

actuando sobre los tornillos de ajuste presentes en los frenos. En caso de dudas o de percibir cualquier anomalía durante el uso, haga revisar la bicicleta por un mecánico competente.

FRENADA

Utiliza el freno delantero para detenerte progresivamente, pero no confíes solo en él. Utiliza ambos frenos (delantero y trasero) para una frenada equilibrada y segura. En condiciones de lluvia o barro, asegúrate de frenar con mayor anticipación para compensar la menor eficiencia de frenada.

USO EN DESCENSO

Cuando recorras descensos largos, evita mantener presionada la palanca del freno por períodos prolongados, ya que podría sobrecalentar el sistema y reducir la eficacia de la frenada. Frena a intervalos para enfriar el sistema.

LIMPIEZA Y MANTENIMIENTO GENERAL

Utiliza un paño suave y limpio para eliminar el barro, el polvo y el sudor de las pastillas y del disco. Evita el uso de solventes químicos agresivos que podrían dañar los componentes o reducir la eficacia de la frenada. Usa solo limpiadores específicos para frenos de disco. Limpia regularmente las palancas del freno para eliminar el polvo y la suciedad acumulada. Nunca apliques aceite o lubricante en los discos de freno o en las pastillas, ya que esto comprometería gravemente la capacidad de frenada. Si el sistema hidráulico parece más duro o más suave de lo normal, podría ser necesario agregar aceite hidráulico específico para el tipo de freno. Evita el sobrecalentamiento. No hagas un uso prolongado excesivo de los frenos, especialmente en descenso. El sobrecalentamiento puede comprometer la eficacia del sistema de frenada. Realiza inspecciones periódicas para verificar el desgaste de las pastillas, el estado de los discos y el nivel del fluido hidráulico. Respeta siempre los límites de velocidad y adapta tu frenada a las condiciones del terreno y del tráfico. Los frenos de disco hidráulicos son uno de los elementos más importantes para la seguridad de tu bicicleta eléctrica. Un uso correcto y un mantenimiento regular garantizarán un rendimiento óptimo y una larga duración del sistema de frenado. Si tienes dudas o dificultades con el mantenimiento, no dudes en consultar a un técnico calificado.

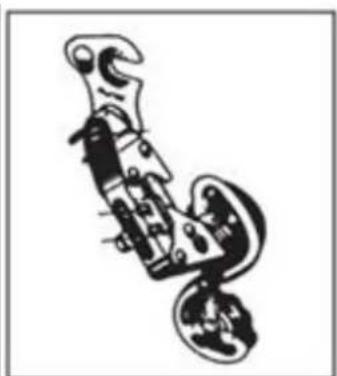

AJUSTE DEL CAMBIO

Si la cadena tiene dificultades para subir al piñón grande trasero (comando del cambio en el manillar girado al máximo) es necesario aflojar ligeramente el tornillo B evitando que la cadena vaya más allá del último piñón. Si la cadena baja con dificultad al piñón pequeño trasero, afloje ligeramente el tornillo A para alinear el grupo del desviador en el piñón pequeño. En caso de dudas o de percibir cualquier anomalía durante el uso, haga revisar la bicicleta por un mecánico competente.

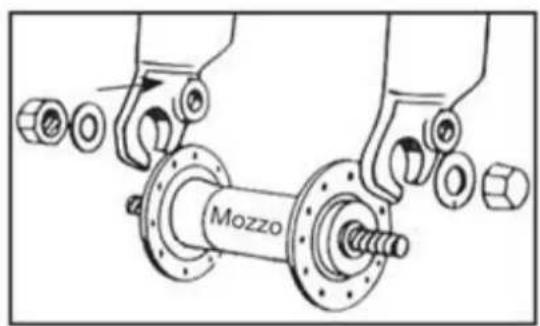

MONTAJE DE LA RUEDA CON BUJE SIN BLOQUEO DE LIBERACIÓN RÁPIDA

Mozzo

Inserte el buje de la rueda delantera en la horquilla; inserte las dos arandelas con diente anticaída, una a cada lado, asegurándose de que el diente se inserte en el orificio correspondiente en la horquilla. Inserte y apriete las dos tuercas asegurándose de que la rueda esté en el centro de la horquilla. ATENCIÓN: antes de usar la bicicleta, verifique siempre que la rueda esté correctamente bloqueada en la horquilla delantera y en los punteros traseros del cuadro. En caso de dudas o de percibir alguna anomalía durante el uso, haga revisar la bicicleta por un mecánico competente.

LUZ DELANTERA Y TRASERA

La bicicleta está equipada con un sistema de luz delantera y trasera a batería. Tanto el faro delantero como el faro trasero se encienden directamente presionando los interruptores en el faro.

CÓMO UTILIZAR LA BICICLETA

Esta bicicleta eléctrica está equipada con un "sistema de pedaleo asistido", compuesto por un motor, una batería y un sensor de pedaleo. Es importante saber que cuando el sistema está encendido, el motor se compromete a proporcionar energía solo mientras se está pedaleando. En el momento en que se deja de pedalear, el motor se desactiva y la asistencia eléctrica al pedaleo cesa. En todas las bicicletas con pedaleo asistido, además, el motor se desactiva y la asistencia eléctrica se detiene cuando se alcanza la velocidad máxima permitida para bicicletas eléctricas de 25 km/h. En el momento en que la velocidad desciende por debajo de este valor, la asistencia eléctrica se reanuda hasta que se deje de pedalear.

También en caso de uso de los frenos, la asistencia eléctrica se detiene.

ENCENDER LA BICICLETA

Encienda la bicicleta presionando el botón "ON/OFF" en la pantalla. Comience a pedalear para activar el pedaleo asistido. Se recomienda comenzar lentamente e incrementar la velocidad de pedaleo de manera gradual. El motor entra en funcionamiento solo pedaleando; al dejar de pedalear o frenar, el motor se detiene.

APAGAR LA BICICLETA

Apague la bicicleta presionando el botón "ON/OFF" en la pantalla. Asegúrese, cuando no se esté utilizando, de que la bicicleta esté apagada. Se recomienda desconectar la batería.

PANTALLA (La pantalla puede variar según la configuración elegida).

La bicicleta está equipada con cinco niveles de asistencia al pedaleo, seleccionables en la pantalla. Con la pantalla se enciende la bicicleta, se visualiza la cantidad de carga restante de la batería y se regula la asistencia al pedaleo.

• Botón de encendido "ON/OFF" _ enciende y apaga la bicicleta
• LED "F-E" _ indica el estado de carga restante de la batería
• Botón " + / - " _ selecciona la asistencia al pedaleo
• Nivel 1
• Nivel 2
• Nivel 3
• Nivel 4
• Nivel 5

Al encender el motor mediante el botón "ON/OFF" se activa el sistema de asistencia al pedaleo. El nivel de asistencia está preestablecido en "1", el más bajo. Para modificarlo: comience a pedalear y estabilice la velocidad; presione los botones "+ o -" para ajustar la asistencia al nivel deseado.

INDICACIÓN DE CARGA DE LA BATERÍA EN LA PANTALLA

Cuando se enciende el motor de la bicicleta y se comienza a pedalear solicitando el motor, el ícono ("2") en la pantalla indica la carga instantánea medida y no la disponibilidad real de carga. En caso de recorridos en subida, cuando el motor está más solicitado, el indicador podría mostrar una carga restante reducida (disminuye el número de barras en la pantalla). Cuando el motor está detenido, en caso de parada o avance por inercia (por ejemplo, en bajada), el indicador podría mostrar una carga disponible mayor. El mejor momento, por lo tanto, para conocer la cantidad de carga restante es al alcanzar una velocidad constante y en un recorrido plano y recto después de haber estabilizado el trabajo de la batería.

AUTONOMÍA

La autonomía de recorrido de la bicicleta con la ayuda del pedaleo asistido puede variar en función de las diferentes condiciones de uso y los diferentes pesos a transportar. Se estima en aproximadamente 40 km (dependiendo de la configuración elegida) y se entiende con el uso normal de una bicicleta con asistencia al pedaleo media en recorridos urbanos mayormente planos. Sin embargo, el motor eléctrico absorberá mayor potencia en caso de subidas empinadas, transporte de objetos pesados, marcha contra el viento, así como paradas y arranques repetitivos, reduciendo así significativamente las distancias normalmente recorridas.

BATERÍA DE LITIO

Al final de cada uso de la bicicleta o si la batería está descargada, proceda a recargar la batería.

• Después de un uso prolongado, la capacidad de la batería disminuirá lentamente.
• No deje la batería descargada por mucho tiempo (máx. 10 días).
• En caso de parada prolongada de la bicicleta, cargue la batería al menos una vez al mes para no comprometer su funcionamiento.

- La batería debe mantenerse fuera del alcance de los niños.

- El contenedor tachado indica que las baterías no pueden desecharse en los residuos urbanos ni abandonarse en el medio ambiente. Las baterías están sujetas a recolección especial y, por lo tanto, deben llevarse a los Centros de Recogida Selectiva correspondientes.

- El calor excesivo daña las baterías; por lo tanto, evite la exposición al sol.

- Evite que las baterías sufran golpes.

TIEMPOS DE RECARGA DE LA BATERÍA

La batería se suministra parcialmente cargada. Cargue completamente la batería antes del primer uso. Para la carga completa de la batería de litio normalmente se necesitan 6 horas.

Nunca deje la batería en carga durante días enteros o noches enteras superando el tiempo máximo de 6 horas. La batería podría dañarse. Cuando se enciende la bicicleta, mediante el interruptor es posible verificar el estado de carga restante presionando el botón junto a los indicadores. Los leds se iluminan de la siguiente manera.

• 4 leds encendidos: 100% de carga restante.
- 3 leds encendidos: 70% de carga restante.
- 2 leds encendidos: 40% de carga restante.
- 1 led (rojo) encendido: hasta el 15% de carga restante (es necesario recargar la batería lo antes posible).

CARGA DE LA BATERÍA

Al final de cada uso de la bicicleta, es conveniente recargar siempre la batería. Mantener la batería siempre cargada prolonga su duración. Es necesario utilizar el cargador de batería suministrado y seguir las indicaciones que se encuentran en el mismo. No utilice otros cargadores de batería que no estén aprobados por el fabricante y/o distribuidor. Podrían causar daños a la batería y limitar su duración.

Utilizando accesorios personales y no suministrados con la bicicleta, la garantía legal se anulará automáticamente.

La batería puede cargarse tanto dejándola en la bicicleta como quitándola. Antes de cargar la batería, lea bien las siguientes instrucciones y sigalas durante el proceso.

• Utilice solo el cargador de batería suministrado.
- Mantenga tanto el cargador de batería como la batería fuera del alcance de los niños y las mascotas.
- La operación de carga debe realizarse en un lugar espacioso, fresco y seco; lejos de fuentes de calor directas y de la humedad.
- Si la operación de carga se realiza con la batería alojada en la bicicleta, asegúrese de que esté bien firme y estable en el caballete y apagada.
- Durante la carga es normal que el cargador de batería se caliente.
- No cubra el cargador de batería.
- Mantenga los enchufes y conectores del cargador de batería y de la batería siempre limpios y secos.
- No moje el cargador de batería.
- No utilice el cargador de batería y/o la batería si están dañados.
- Conecte siempre primero el cargador de batería a la batería y luego a la toma de corriente.
- No realice el proceso de carga bajo los rayos directos del sol.
- No utilice el cargador de batería para otros fines o para otros dispositivos.
- Las caídas de tensión durante los ciclos de recarga podrían dañar la batería.
- Conecte siempre primero el cargador de batería a la batería y luego a la toma de corriente.
- Retire siempre el cargador de batería de la batería después de haber realizado la recarga.

CÓMO RECARGAR LA BATERÍA

La batería puede ser cargada tanto dejándola en la bicicleta como quitándola.

• Colocar la batería cerca de una toma de corriente.
• Conectar el cargador de batería a la corriente.
• Abrir la tapa de goma en la batería y conectar el cargador de batería.
• Conectar el cargador de batería a la batería.
• Colocar el cargador de batería en el suelo o en una superficie plana y no resbaladiza y conectarlo a la corriente eléctrica.
• En el cargador de batería hay un indicador LED. El LED es rojo cuando la batería está conectada a la corriente y está en fase de carga.
• Cuando la carga esté completa, la luz del estado de carga se volverá verde.
• Desconectar el cargador de batería de la corriente, luego retirar el enchufe de la batería.
• Si se ha extraído previamente, volver a colocar la batería en su lugar en la bicicleta.

MANTENIMIENTO DEL CARGADOR DE BATERÍA

• Cuando la carga de la batería haya terminado, desconectar primero el cable de la toma de corriente de 220V y luego el cable de alimentación de la batería.
• Guardar el cargador de batería en un ambiente seco y limpio.
• El cargador de batería no requiere ningún mantenimiento.
• Está prohibida cualquier apertura o manipulación del cargador de batería.
• En caso de fallos, contactar con el Centro de Asistencia.
• Si el cable está dañado, la sustitución debe ser realizada por un Centro de Asistencia.
• Si la temperatura del cargador de batería sube demasiado (más de 65°C), se percibirá un olor desagradable: interrumpir inmediatamente la carga y contactar con el Centro de Asistencia.

Aunque se mantenga correctamente, la batería recargable no es eterna. Cada vez que la batería se descarga y se recarga, su capacidad disminuye en un pequeño porcentaje. Es posible prolongar la vida de la batería siguiendo cuidadosamente las instrucciones proporcionadas para la carga. La batería de litio no tiene "memoria". Descargar y recargar parcialmente la batería no afecta ni al rendimiento ni a la duración. Por lo tanto, es posible recargar la batería incluso si no está completamente descargada. Si la bicicleta no se va a utilizar durante un largo período, mantener la batería cargada al menos una vez al mes, dejándola en carga durante aproximadamente 4 horas. No prestar atención, en este caso, a las luces del cargador de batería. Cuando la batería esté completamente descargada, debe recargarse inmediatamente. No dejar la batería descargada sin usar, sino proceder inmediatamente a un ciclo de recarga. En este caso, realizar un ciclo de recarga más largo, de aproximadamente 6 horas para permitir la completa activación de la batería. Una o dos veces al año se recomienda utilizar la bicicleta hasta descargar completamente la batería. Posteriormente, cargarla completamente. Este proceso tiene un efecto beneficioso sobre la duración de la batería.

MANTENIMIENTO Y LIMPIEZA

Los avances tecnológicos han hecho que la E-Bike y sus componentes sean más complejos que en el pasado y el ritmo de innovación está aumentando. Con esta continua evolución, es fundamental, para cualquier reparación y/o mantenimiento mecánico y/o eléctrico, acudir a un centro de asistencia autorizado. Para intervenciones de mantenimiento y limpieza ordinarios, siga las siguientes indicaciones.

APRIETE DE TORNILLOS Y TUERCAS

Durante el uso, debido a las vibraciones, algunos tornillos pueden aflojarse. Le recomendamos que revise periódicamente el apriete de los tornillos. Reemplace inmediatamente cualquier parte dañada o perdida. A continuación, se presenta una tabla de apriete para el montaje de diferentes tipos de componentes. Para cada componente se indica el intervalo "mínimo-máximo" al que generalmente deben apretarse esos componentes. La tabla es puramente indicativa, porque repetimos que en el grado preciso a aplicar en los diversos tornillos influyen numerosas variables, como el material utilizado para el tornillo y/o el tipo de rosca, las secciones y espesores del material sobre el que se actúa y, naturalmente, el material de las partes a interconectar. Los pares de apriete se expresan en Newton-metro; recordamos que para realizar correctamente esta operación es necesaria una llave dinamométrica, que se desconecta cuando se alcanza el par deseado.

• Tuerca del buje delantero: 20 - 27 Nm.
• Tuerca del buje trasero: 27 - 33 Nm.
• Abrazadera del sillín: 7 - 22 Nm.
• Freno en el cuadro: 10 Nm.
• Zapato de freno: 8 Nm.
• Cable del freno: 5 Nm.
• Cable del cambio: 5 - 6 Nm.
• Tornillo del tubo del sillín: 10 - 14 Nm.
  • Tornillo del expansor del manillar: 18 - 20 Nm.
• Cambio en el gancho: 12 - 15 Nm.
  • Tornillo del desviador delantero: 5 - 7 Nm.

• Tornillo de la pinza del freno de disco: 6 - 8 Nm.
- Soporte del manillar en la horquilla: 5 - 8 Nm.
- Soporte del manillar en el manillar: 5 - 8 Nm.
- Controles en el manillar: 10 Nm.
- Biela del movimiento central: 32 - 50 Nm.
- Copas del movimiento BSA: 70 Nm.
- Pedales: 34 - 40 Nm.

PERÍODO DE RODAJE

Tu bicicleta será más eficiente y se mantendrá en condiciones óptimas durante más tiempo con un período de rodaje antes del uso continuado e intensivo. Los cables de freno o cambio, los radios y otras partes mecánicas pueden aflojarse en el primer período de uso y puede ser necesario un paso por el centro de asistencia para el ajuste definitivo. Sugerimos, después de 30/35 horas de uso y en cualquier caso después de los primeros 30 días, hacer revisar la bicicleta eléctrica en un centro de asistencia. En cualquier caso, para cualquier problema o duda que no pueda resolver por sí mismo, siempre acuda al centro de asistencia técnica especializado y no utilice la bicicleta en caso de anomalías reales o supuestas. Es conveniente, antes de cada uso, hacer una revisión de la mecánica. Después de cada recorrido largo o difícil en terrenos sin pavimentar, en caso de exposición al agua o arena y en cualquier caso cada 150 km, proceder como sigue.

• Limpiar la bicicleta.
• Lubricar la cadena, la rueda libre, el cambio, eliminando luego el exceso de aceite. Puede pedir consejo a su técnico de confianza sobre los mejores lubricantes en el mercado y la frecuencia de mantenimiento.
• Tirar del freno delantero y mover la bicicleta hacia adelante y hacia atrás para asegurarse de que todo esté en orden. Si escucha un ruido sordo en cada movimiento, es probable que haya problemas con la dirección: contacte con el centro de asistencia.
• Levantar la rueda delantera del suelo y girarla a la derecha y a la izquierda para asegurarse de que la dirección sea suave. Si la dirección está rígida, es probable que haya problemas con la dirección: contacte con el centro de asistencia.
• Asegurarse de que las tuercas, tornillos, cierres y todos los componentes mecánicos y de fijación estén cerrados y no estén desgastados y/o dañados.

La bicicleta y sus componentes mecánicos están sujetos a desgaste. Los materiales de los que están compuestos tienen ciclos de vida diferentes. Se recomienda revisar periódicamente, o al menos una vez al año, la bicicleta para evaluar su correcto funcionamiento y el estado de desgaste de los componentes, y proceder a la sustitución de los componentes desgastados/malfuncionantes, si es necesario.

NEUMÁTICO DESINFLADO

No utilice la bicicleta en caso de neumático pinchado o parcialmente desinflado. Lleve la bicicleta a mano. En caso de pinchazo de un neumático, desconectar la rueda del buje para retirarla y desinflar el neumático. Retirar el neumático ayudándose eventualmente con una palanca para neumáticos para extraerlo del aro. Extraer la cámara de aire pinchada y reemplazarla. Inflar ligeramente la cámara y volver a colocar el neumático en el aro, sobre la cámara. Tener cuidado de no pellizar la nueva cámara de aire entre el aro y el neumático. Girar la rueda para asegurarse de que todo el neumático esté correctamente colocado en el aro y que la cámara esté completamente en su interior. Inflar lentamente a la presión recomendada, verificando la posición del neumático en el aro. Volver a colocar la rueda. En caso de dificultad, acuda al centro de asistencia que se encargará de la sustitución. Se recomienda para esta operación utilizar exclusivamente una palanca para neumáticos. De lo contrario, utilizando un destornillador o cualquier otra herramienta, se corre el riesgo de pinchar la cámara de aire.

LIMPIEZA DE LA BICICLETA

Desempolvar el cuadro con un paño suave, eliminar la suciedad con un paño húmedo y detergente no abrasivo. No utilizar limpiadoras a alta presión. Secar cuidadosamente todas las partes y, periódicamente, aplicar cera para automóviles. Limpiar las partes de plástico y los neumáticos con agua

y jabón, secar cuidadosamente. Si se utiliza durante días húmedos o lluviosos, secar cuidadosamente la bicicleta antes de estacionarla. No dejar la bicicleta expuesta a la humedad, lluvia, sol directo. Si no es posible llevarla a un lugar cubierto, cubrirla con una lona impermeable oscura. La sal marina es altamente corrosiva. Si vive o utiliza la bicicleta en zonas costeras, se recomienda lavar muy a menudo la bicicleta para eliminar la sal, secar siempre cuidadosamente y aplicar un antioxidante en las partes no pintadas. Engrasar periódicamente el movimiento central, la rueda libre, la cadena y las otras partes que lo necesiten. Revisar periódicamente tornillos, tuercas, cierres para asegurarse de que estén bien apretados.

ALMACENAMIENTO DE LA BICICLETA

Mantener la bicicleta en un lugar seco y cubierto, evitando la exposición directa al sol, las inclemencias del tiempo y la sal marina. Si prevé no utilizar la bicicleta durante un largo período, antes de estacionarla, realice una limpieza completa y minuciosa. Desinflar a la mitad los neumáticos y, si es posible, colgar la bicicleta y cubrirla con una lona preferiblemente de algodón. No utilizar lonas de plástico. Recargar la batería y mantenerla cargada una vez cada dos meses para evitar que se descargue completamente. Asegurarse de que el cargador de batería no esté conectado ni a la corriente ni a la bicicleta. La temperatura de almacenamiento recomendada para la batería de litio es entre 0°- 25°. Evitar almacenar la batería en lugares demasiado fríos o demasiado calientes. No exponer la batería a fuentes de calor (+ 35/40°) durante largos períodos de tiempo. No dejar la batería con acumulaciones de condensación que podrían dañarla, causar cortocircuito o corroer la batería.

GARANTÍA

La garantía proporcionada es de dos años a partir de la fecha de compra, excepto para las partes sujetas a desgaste. La garantía no cubre las partes normalmente sujetas a desgaste, daños causados por golpes, mal cuidado, desmontajes o manipulaciones de piezas realizadas arbitrariamente por el Usuario, incumplimiento de las instrucciones del manual en cuanto al mantenimiento y reparación del vehículo. Cualquier problema con las partes en garantía debe ser presentado exclusivamente al Vendedor y el vehículo debe estar acompañado de su garantía. Recordamos que se considera bicicleta eléctrica únicamente aquella con pedaleo asistido. Cualquier manipulación o modificación del producto hará que la garantía del vehículo caduque inmediatamente, además de hacer que deje de ser considerado una bicicleta y reducir notablemente la autonomía de la batería. La garantía de la bicicleta no cubre daños en la pintura, óxido, corrosión o robo. Se proporciona una garantía de 12 meses para la batería de la bicicleta, sujeta al uso correcto y al mantenimiento adecuado indicado en el manual. La garantía no será reconocida si las baterías se consideran agotadas, al final de su ciclo y/o no cargadas correctamente. La solicitud de garantía será evaluada por el fabricante.

ELIMINACIÓN DEL PRODUCTO

Al final de su ciclo de vida, este producto no debe ser eliminado junto con los residuos domésticos. Su eliminación debe realizarse por separado, de acuerdo con las leyes y regulaciones locales sobre reciclaje.

Para obtener más información sobre los sistemas de recogida separada de residuos de equipos eléctricos y electrónicos, contacte con la autoridad municipal local. En este caso, se procederá a la eliminación inofensiva para el medio ambiente de este producto en una planta de reciclaje autorizada y sus componentes serán recuperados, reciclados y reutilizados de la manera más eficiente posible de acuerdo con los requisitos de la directiva sobre residuos de equipos eléctricos y electrónicos (2002/96/CE) del 27 de enero de 2003. De acuerdo con la normativa ambiental, es obligatorio utilizar los sistemas de recogida separada para los residuos de equipos eléctricos y electrónicos. Nota: los residuos de equipos eléctricos pueden contener sustancias peligrosas que, en caso de eliminación inadecuada, pueden ser perjudiciales para el medio ambiente y la salud humana. Por lo tanto, es esencial proceder a una eliminación específica de los residuos de equipos eléctricos y electrónicos. El símbolo del contenedor de basura móvil tachado (mostrado a continuación) se coloca en todos los aparatos eléctricos y electrónicos introducidos en el mercado. El símbolo indica que, al final de su ciclo de vida, estos productos deben ser eliminados por separado de otros residuos, para asegurar su completa recuperación y una eliminación inofensiva para el medio ambiente.

NOTA

La Sociedad se reserva el derecho de realizar modificaciones tanto en el texto como en los productos sin previo aviso. La representación gráfica de los productos (imágenes y descripciones) se realiza con el único propósito de ilustrar el producto y es puramente indicativa.

ASISTENCIA

Contacte a su Distribuidor o seleccione la opción "Asistencia de Productos" dentro del Sitio Nilox.

IMPLEMENTACIÓN DE LA DIRECTIVA 2006/66/UE

El producto funciona con baterías que están incluidas en la directiva europea 2006/66/CE y que no pueden ser eliminadas con los residuos domésticos normales. Infórmese sobre las normativas locales relativas a la recogida selectiva de baterías: una correcta eliminación permite evitar consecuencias negativas para el medio ambiente y la salud. La batería debe ser eliminada al final de la vida útil del producto. Los centros de recuperación y reciclaje pueden realizar el desmontaje del producto y la eliminación de la batería.

ELIMINACIÓN CORRECTA DE LA BATERÍA

De conformidad con el Decreto Legislativo n. 49 del 14 de marzo de 2014 “Implementación de la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE)”.

El símbolo del contenedor tachado que aparece en el equipo indica que el producto al final de su vida útil debe ser recogido por separado de otros residuos. El usuario deberá, por lo tanto, entregar el equipo completo con los componentes esenciales al final de su vida útil a los centros adecuados de recogida selectiva de residuos electrónicos y eléctricos, o devolverlo al distribuidor al momento de la compra de un nuevo equipo de tipo equivalente, en una proporción de uno a uno, o uno a cero para equipos con un lado mayor inferior a 25 cm. La adecuada recogida selectiva para el posterior reciclaje, tratamiento y eliminación ambientalmente compatible del equipo desechado contribuye a evitar posibles efectos negativos sobre el medio ambiente y la salud y favorece el reciclaje de los materiales de los que está compuesto el equipo. La eliminación ilegal del producto por parte del usuario conlleva la aplicación de sanciones administrativas según el D.Lgs n. 49 del 14 de marzo de 2014.

DECLARACIÓN DE CONFORMIDAD

Se declara que el producto descrito es conforme a la directiva EMC 2014/30/EU; Directiva LVD; Directiva DM; Directiva RoHS. Las imágenes presentes en este manual son puramente con fines ilustrativos. La Empresa declina toda responsabilidad por el uso indebido del producto. La Empresa se reserva el derecho de realizar modificaciones en la tecnología, en los equipos y en el manual de uso sin previo aviso.
