Tipo de producto	Luminaria LED spot
Marca	Livarno Lux
Modelo	14158402L / 14158405L / 14158406L
Tensión de alimentación	230–240 V~, 50 Hz
Potencia nominal	3 W máx.
Clase de protección	I
Índice de protección	IP20
Tipo de bombilla	LED GU10, 1 x 3 W máx
Portalámparas	GU10
Ángulo de haz	38°
Uso	Solo interior
Contenido del envío	1 foco LED, 2 tornillos, 2 tacos, 2 fundas protectoras, 1 bombilla GU10, 1 ventosa, 1 anillo separador, 1 manual de instrucciones
Mantenimiento	Limpiar con un paño seco y sin pelusa
Seguridad	Instalación por electricista calificado; cortar la alimentación antes de intervenir
Garantía	36 meses
Servicio posventa	Número gratuito 00800/27456637, IAN 373013_2204

Preguntas frecuentes - 14158402L Livarno Lux

¿Cómo instalar la luminaria?

La instalación eléctrica debe ser realizada por un electricista calificado. Antes de la instalación, corte el fusible o el disyuntor y verifique la ausencia de tensión. Fije el soporte de montaje a la pared, conecte los cables con el conector, luego atornille la luminaria al soporte. Inserte la bombilla y restablezca la corriente.

¿Cómo cambiar la bombilla?

Primero corte la alimentación retirando el fusible o cortando el disyuntor. Deje enfriar la bombilla. Use la ventosa para girar la bombilla media vuelta en sentido antihorario. Reemplácela por una bombilla nueva GU10 de 3 W máx., luego gírela en sentido horario. Restablezca la corriente.

¿Qué bombilla usar?

Use exclusivamente una bombilla LED GU10 con una potencia máxima de 3 W. La potencia nominal es de 3 W máx. No use otros tipos de bombillas.

¿Puedo usar un regulador de intensidad?

No, esta luminaria no es adecuada para reguladores externos ni interruptores electrónicos. Úsela solo con un interruptor estándar.

¿Cómo orientar el foco?

Modifique la orientación solo cuando la bombilla esté apagada y fría. Gire o incline suavemente el foco hasta la posición deseada.

¿Cómo limpiar la luminaria?

Corte la alimentación antes de limpiar. Use solo un paño seco y sin pelusa. No use nunca agua, disolventes ni productos químicos.

¿Qué hacer en caso de mal funcionamiento?

Primero verifique que la bombilla esté correctamente insertada y que el disyuntor esté activado. Si el problema persiste, contacte al servicio posventa al 00800/27456637 mencionando el IAN 373013_2204.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (bombilla GU10, ventosa, anillo separador) están disponibles a través del servicio posventa. Contacte al número gratuito 00800/27456637 con la referencia IAN 373013_2204.

¿Cuál es la vida útil de la bombilla?

El manual no especifica una vida útil exacta. La bombilla LED tiene una larga vida útil típica, pero se considera una pieza de desgaste. Reemplácela en caso de falla.

¿La luminaria es adecuada para exteriores?

No, esta luminaria está diseñada exclusivamente para uso interior. Tiene un índice de protección IP20, lo que significa que no está protegida contra la humedad ni las salpicaduras de agua.

MANUAL DE USUARIO 14158402L Livarno Lux

Instrucciones de montaje, de uso y de seguridad

HU

LED SPOTLÁMPA

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

DK

ES Instrucciones de montaje, de uso y de seguridad Página 61

Leyenda de pictogramas utilizados.... Página 62

Introducción......Página 63

Volumen de suministro....Página 63

Descripción de las piezas....Página 63

Características técnicas.... Página 63

Seguridad......Página 63

Indicaciones de seguridad......Página 63

Herramientas y materiales necesarios....Página 65

Antes de la instalación....Página 65

Puesta en funcionamiento.... Página 65

Cómo montar la lámpara....Página 65

Ajustar el foco....Página 65

Cambiar la bombilla....Página 66

Mantenimiento y limpieza.... Página 66

Eliminación...... Página 66

Garantía y servicio técnico....Página 66

Garantía......Página 66

Dirección del servicio técnico.... Página 67

Declaración de conformidad....Página 67

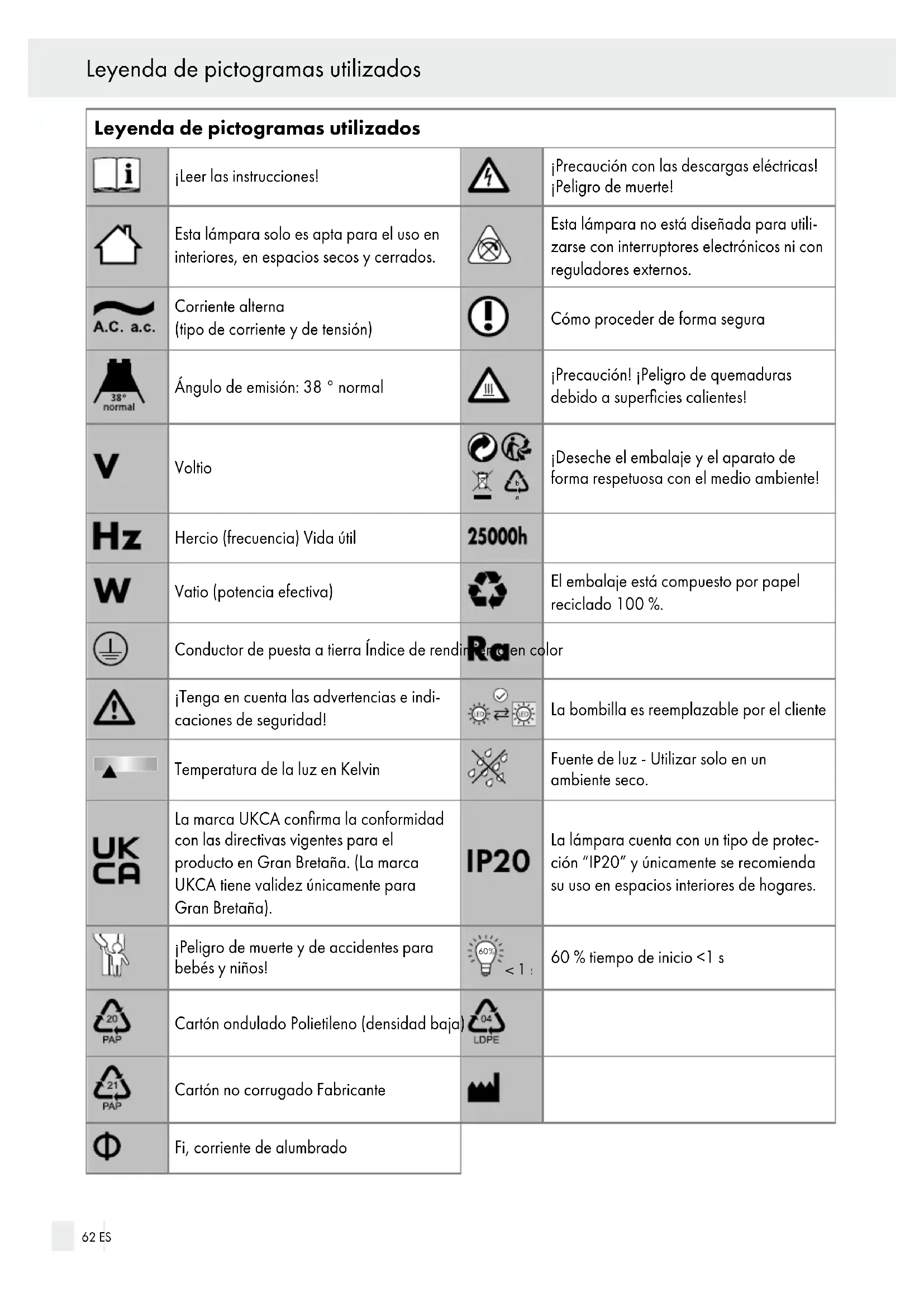

Leyenda de pictogramas utilizados
	¡Leer las instrucciones!		¡Precaución con las descargas eléctricas! ¡Peligro de muerte!
	Esta lámpara solo es apta para el uso en interiores, en espacios secos y cerrados.		Esta lámpara no está diseñada para utilizarse con interruptores electrónicos ni con reguladores externos.
	Corriente alterna (tipo de corriente y de tensión)		Cómo proceder de forma segura
	Ángulo de emisión: 38° normal		¡Precaución! ¡Peligro de quemaduras debido a superficies calientes!
	Voltio		¡Deseche el embalaje y el aparato de forma respetuosa con el medio ambiente!
	Hercio (frecuencia) Vida útil
	Vatio (potencia efectiva)		El embalaje está compuesto por papel reciclado 100%.
	Conductor de puesta a tierra Índice de rendir
	¡Tenga en cuenta las advertencias e indi-caciones de seguridad!		La bombilla es reemplazable por el cliente
	Temperatura de la luz en Kelvin		Fuente de luz - Utilizar solo en un ambiente seco.
	La marca UKCA confirma la conformidad con las directivas vigentes para el producto en Gran Bretaña. (La marca UKCA tiene validez únicamente para Gran Bretaña).		La lámpara cuenta con un tipo de protección "IP20" y únicamente se recomienda su uso en espacios interiores de hogares.
	¡Peligro de muerte y de accidentes para bebés y niños!		60% tiempo de inicio <1 s
	Cartón ondulado Polietileno (densidad baja)
	Cartón no corrugado Fabricante	[GTBC]
	Fi, corriente de alumbrado

Foco led

- Introducción

Le damos la enhorabuena por haber adquirido este nuevo producto. Ha elegido un producto de alta calidad. Lea atenta y completamente las siguientes instrucciones de uso. Despliegue la página con las ilustraciones. Estas instrucciones pertenecen a este producto y contienen indicaciones importantes sobre la puesta en funcionamiento y el manejo. Tenga en cuenta siempre todas las indicaciones de seguridad. Antes de poner el artículo en funcionamiento, compruebe si dispone de la tensión correcta y si todas las piezas están bien montadas. Si tiene dudas o no sabe cómo manejar el aparato, póngase en contacto con su distribuidor o el servicio de asistencia. Conserve estas indicaciones en lugar seguro y, en caso necesario, entrégueselas a terceros.

•Uso adecuado

Esta lámpara solo es apta para el uso en interiores. Puede montarse sobre todas las superficies inflamables normales. Este aparato ha sido diseñado exclusivamente para uso doméstico. Este producto está diseñado para un funcionamiento normal.

• Volumen de suministro

Compruebe siempre inmediatamente después de desembalar el producto la integridad del contenido y el perfecto estado del aparato.

1 Foco LED, modelo 14158402L / 14158405L / 14158406L

2 Tornillos

2 Tacos

2 Tubos de protección

1 Bombilla, GU10

1 Ventosa

1 Anillo distanciador

1 Manual de instrucciones de montaje y manejo

- Descripción de las piezas

1 Cable de conexión a red (externo)
2 Tacos
3 Tornillos de fijación (caja de conexión)
4 Tornillos (soporte de montaje)
5 Caja de conexión
6 Foco
7 Bombilla
8 Ventosa
9 Anillo distanciador
10 Tubo de protección
11 Regleta al cable
12 Soporte de montaje

- Características técnicas

Lámpara:

Modelo n.º: 14158402L / 14158405L / 14158406L

Tensión de funcionamiento: 230–240 V\~, 50 Hz

Potencia nominal: máx. 3 W

Clase de protección: I

Tipo de protección: IP20

Bombilla:

Potencia nominal: LED GU10, 1 x máx. 3 W Portalámparas: GU10

Este producto contiene un foco de luz de clase de eficiencia energética «G».

- Seguridad

Indicaciones de seguridad

¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! ¡No se asumirá responsabilidad alguna por daños indirectos! En caso de que el manejo inadecuado del producto o el incumplimiento de las indicaciones de seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad!

!ADVERTENCIA! ¡PELIGRO DE MUERTE Y ACCIDENTE PARA NIÑOS!

No deje nunca a los niños sin vigilancia con el material de embalaje. Existe peligro de asfixia por el material de embalaje. Los niños no suelen ser conscientes del peligro. Mantenga siempre el producto fuera del alcance de los niños.

Este aparato puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o que cuenten con poca experiencia y/o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar el aparato de forma segura y hayan comprendido los peligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento nunca deben llevarse a cabo por niños sin la vigilancia de un adulto.

Cómo evitar el peligro de muerte por descarga eléctrica

La instalación eléctrica la debe realizar un electricista formado o una persona instruida en instalaciones eléctricas.

■ Antes de conectar el aparato a la red, compruebe que la lámpara y el cable estén en perfecto estado. Nunca utilice la lámpara si detecta algún tipo de daño.

¡ADVERTENCIA!

Los cables de red dañados conllevan peligro de muerte por descarga eléctrica. En caso de daños, reparaciones u otros problemas en la lámpara, diríjase al servicio de mantenimiento o a un técnico electricista.

■ Antes del montaje, retire el fusible o desconecte el interruptor automático de la caja de fusibles (posición 0).

Asegúrese antes de cada montaje de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria de la lámpara (consultar „Características técnicas“).

Evite que la lámpara entre en contacto con agua u otros líquidos.

■ Nunca abra el equipo eléctrico ni introduzca objetos en el mismo. Esto puede suponer peligro de muerte por descarga eléctrica.

¡No instalar la lámpara sobre una superficie húmeda o conductora!

Cómo prevenir incendios y lesiones

¡RIESGO DE LESIONES!

Compruebe el estado de la lámpara nada más desembalarla.

No monte la lámpara con bombillas y / o vidrios defectuosos. En este caso, póngase en contacto con el servicio de mantenimiento para su sustitución.

¡PRECAUCIÓN! ¡PELIGRO DE QUEMADURAS DEBIDO A SUPERFICIES CALIENTES!

Asegúrese de que la luz está desconectada y se ha enfriado antes de tocarla para prevenir quemaduras. Las bombillas generan mucho calor en el área de la caja de la lámpara.

■ Deje que la lámpara se enfríe completamente.

Sustituya las bombillas defectuosas por nuevas inmediatamente. Quite el fusible o apague el interruptor automático de protección siempre primero antes de cambiar la bombilla.

No deje la lámpara o el material de embalaje desatendidos. Las bolsas, láminas, piezas de plástico, etc. podrían convertirse en juguetes peligrosos para los niños.

■Fuente de luz - Utilizar solo en un ambiente seco.

■ Esta lámpara no está diseñada para utilizarse con interruptores electrónicos ni con reguladores externos.

Cómo proceder de forma segura

■ Utilice las bombillas solo como se indica en el capítulo "Características técnicas".

■Monte la lámpara de modo que esté protegida de la humedad, el viento y la suciedad.

■Prepare cuidadosamente el montaje y dedíquele el tiempo suficiente. Antes de comenzar, ordene todas las piezas y asegúrese de que las tiene a mano junto con el resto de herramientas o material que se necesite.

¡Proceda siempre con sumo cuidado! Preste mucha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto monte la lámpara si está distraído o no se encuentra bien.

- Preparativos

- Herramientas y materiales necesarios

Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los valores y datos tratados son aproximados y meramente orientativos. Los materiales necesarios dependerán de las circunstancias particulares de cada situación.

• Lápiz/herramienta de marcado
• Detector de tensión bipolar
• Destornillador
• Taladradora
• Broca (ø 6 mm)
• Alicates cortaalambres
• Escalera
• Martillo

- Antes de la instalación

Importante: encargue la instalación eléctrica a un electricista o a una persona especialmente cualificada para ello. Esta persona deberá conocer las características de la lámpara y las normas de conexión.

Familiarícese antes de la instalación con todas las indicaciones e imágenes de estas instrucciones, así como con la propia lámpara.
□Asegúrese antes de la instalación de que el cable al que se vaya a conectar la lámpara no tenga tensión. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).
□Compruebe que no hay tensión con un comprobador de tensión.

- Puesta en funcionamiento

- Cómo montar la lámpara

Retire los tornillos 3 visibles en los laterales de la caja de conexión 5 y quite el soporte de montaje 12 de la parte trasera.

□Marque los orificios a taladrar con la ayuda de los orificios alargados previstos en el soporte de montaje 12 para los tornillos.
Taladre los orificios de fijación (diámetro aprox. 6 mm, profundidad aprox. 40 mm). Asegúrese de no dañar el cable de alimentación.
□Introduzca los tacos 2 en los orificios taladrados. Ayúdese con un martillo si es necesario.
□Fije el soporte de montaje 12 con los tornillos suministrados 4.
□Tienda los tubos de protección 10 por los cables L y N del cable de conexión a red (externo) 1.
□ Conecte el cable de conexión de la lámpara mediante la regleta al cable 11 con el cable de conexión de red (externo) 1.
Nota: asegúrese de conectar correctamente los conductores individuales del cable de conexión a red (externo): conductor con corriente, negro o marrón = símbolo L, conductor neutro, azul = símbolo N, conductor de puesta a tierra, verde-amarillo = símbolo ⊥.
□ Atornille ahora la lámpara empleando los tornillos 3 con el soporte de montaje 12.
□Coloque el anillo distanciador 9 con cuidado sobre la bombilla. Asegúrese de que el ajuste sea correcto.
□Fije la ventosa 8 al cristal de la bombilla 7.
□Introduzca la bombilla lámparas. 7 con cuidado en el portalámparas.
Coloque la bombilla GU10 girándola media vuelta con cuidado en el sentido de las agujas del reloj. Compruebe que el ajuste es correcto.
□Vuelva a colocar el fusible o conecte el interruptor automático de protección en la caja de fusibles (posición I).

Ya puede utilizar la lámpara.

- Ajustar el foco

□ Modifique la orientación del foco 6 únicamente con la lámpara apagada.

□Deje que la lámpara se enfríe completamente.

□ Gire o incline el foco 6 a la posición deseada.

• Cambiar la bombilla

ADVERTENCIA! PELIGRO DE DESCARGA ELÉCTRICA!

Para cambiar la bombilla, desconecte primero la lámpara de la red eléctrica. Para ello, retire el fusible o desactive el interruptor protector automático en la caja de fusibles (posición 0).

■Utilice las bombillas solo como se indica en el capítulo "Características técnicas".
□Deje que la lámpara se enfríe completamente.
□Quite la bombilla defectuosa 7 fijando la ventosa 8 a la bombilla 7 y girándola con cuidado media vuelta en sentido contrario a las agujas del reloj.
Retire el anillo distanciador 9 de la bombilla defectuosa 7 y colóquelo en la bombilla nueva 7.
Coloque la bombilla nueva 7 fijando la ventosa 8 en la bombilla nueva 7 y girándola con cuidado media vuelta en el sentido de las agujas del reloj. Compruebe que el ajuste es correcto.
□Vuelva a colocar el fusible o conecte el interruptor automático de protección en la caja de fusibles (posición I).

- Mantenimiento y limpieza

ADVERTENCIA! PELIGRO DE DESCARGA ELÉCTRICA!

Desenchufe la lámpara de la red eléctrica para la limpieza. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).

¡ADVERTENCIA!¡PELIGRO DE DESCARGA ELÉCTRICA!

Por razones de seguridad eléctrica, nunca limpie la lámpara con agua u otros líquidos ni la sumerja en agua.

¡CUIDADO! ¡PELIGRO DE QUEMA-DURAS DEBIDO A SUPERFICIES CALIENTES!

Deje que la lámpara se enfríe completamente.

■No utilice disolventes, gasolina o similares, ya que la lámpara se dañaría.

□ Limpie la lámpara únicamente con un paño seco y sin pelusas.
□Vuelva a colocar el fusible o conecte el interruptor automático de protección en la caja de fusibles (posición I).

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.

Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1–7: plásticos / 20–22: papel y cartón / 80–98: materiales compuestos.

El producto y los materiales de embalaje son reciclables y están sujetos a una responsabi-

lidad ampliada del fabricante. Deséchelos por separado siguiendo los símbolos que se muestran en el embalaje para una mejor gestión de los residuos. El logotipo de Triman es válido solo para Francia.

Para proteger el medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.

•Garantía y servicio técnico

•Garantía

Este aparato goza de una garantía de 36 meses a partir del momento de la compra. Este aparato ha sido fabricado con mucho cuidado y ha sido sometido a precisos controles de calidad. Dentro del período de garantía, reparamos gratuitamente todos los defectos de los materiales o de fabricación. Si aún así detecta defectos durante el período de garantía, por favor, envíe el aparato a la dirección de servicio que figura indicando el siguiente número de modelo: 14158402L/14158405L/14158406L.

Están excluidos de la garantía los daños producidos por manejo incorrecto, no seguimiento del manual de instrucciones o manipulación del producto por parte de personas no autorizadas, así como las piezas de desgaste (p. ej. las bombillas). Si se hace uso de la garantía, no se prolongará ni renovará el período de garantía.

- Dirección del servicio técnico

Correo electrónico: [e-mail]

www.briloner.com

FR

Gratuita número de servicio:

Tel.: 00800 / 27456637

IAN 373013\_2204

Para realizar cualquier consulta, tenga a mano el recibo y el número de artículo (IAN 373013_2204) como justificante de compra.

-Declaración de conformidad CE

Este producto cumple las exigencias de las directivas europeas y nacionales vigentes. Se ha comprobado la conformidad. El fabricante dispone de las declaraciones y documentos correspondientes.
