MANUAL DE USUARIO 14102104L Livarno Lux
LÁMPARA DE BAJO CONSUMO PARA BAJO MUEBLE
Instrucciones de utilización y de seguridad
IAN 298776
DE AT CH
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.
PT
ES Instrucciones de utilización y de seguridad Página 45
Leyenda de pictogramas utilizados.... Página 46
Introducción ...... Página 46
Uso adecuado ...... Página 46
Volumen de suministro.... Página 46
Descripción de las piezas ...... Página 47
Características técnicas ...... Página 47
Seguridad ...... Página 47
Indicaciones de seguridad.... Página 47
Preparativos...... Página 48
Herramientas y materiales necesarios.... Página 48
Puesta en funcionamiento ...... Página 49
Cómo montar la lámpara.... Página 49
Conectar varias lámparas entre sí.... Página 49
Encendido / apagado.... Página 49
Orientación de la lámpara.... Página 49
Cambiar la bombilla.... Página 49
Mantenimiento y limpieza.... Página 50
Eliminación......Página 50
Garantía y servicio técnico....Página 50
Garantía ...... Página 50
Declaración de conformidad ...... Página 51
Fabricante / Asistencia.... Página 51

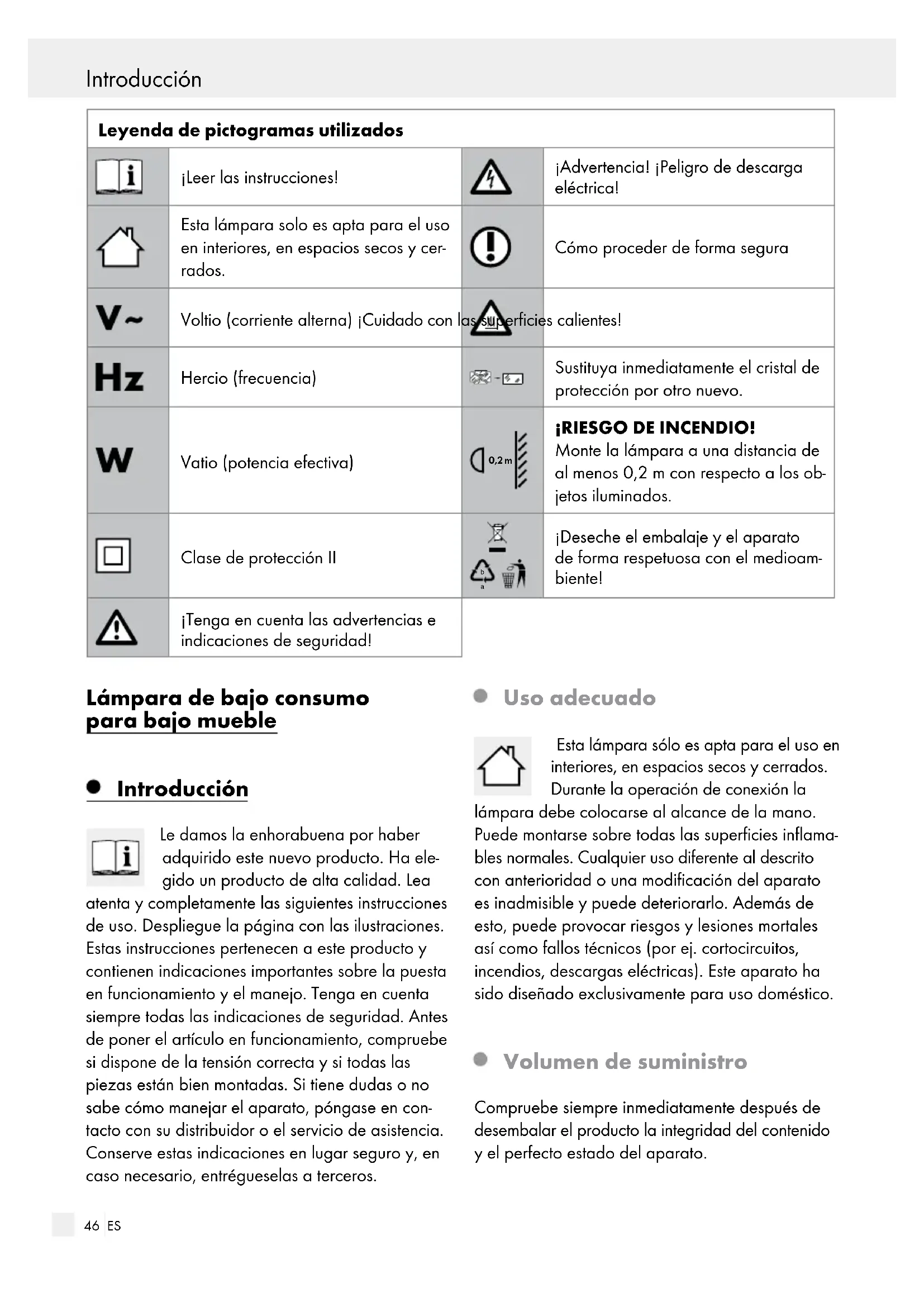

| Leyenda de pictogramas utilizados | |||
 | ¡Leer las instrucciones! |  | ¡Advertencia! ¡Peligro de descarga eléctrica! |
 | Esta lámpara solo es apta para el uso en interiores, en espacios secos y cerrados. |  | Cómo proceder de forma segura |
 | Voltio (corriente alterna) ¡Cuidado con la |  | calientes! |
 | Hercio (frecuencia) |  | Sustituya inmediatamente el cristal de protección por otro nuevo. |
 | Vatio (potencia efectiva) |  | ¡RIESGO DE INCENDIO!Monte la lámpara a una distancia de al menos 0,2 m con respecto a los objetos iluminados. |
 | Clase de protección II |  | ¡Deseche el embalaje y el aparato de forma respetuosa con el medioambiente! |
 | ¡Tenga en cuenta las advertencias e indicaciones de seguridad! | ||
Lámpara de bajo consumo para bajo mueble
- Introducción
Le damos la enhorabuena por haber adquirido este nuevo producto. Ha elegido un producto de alta calidad. Lea
atenta y completamente las siguientes instrucciones de uso. Despliegue la página con las ilustraciones. Estas instrucciones pertenecen a este producto y contienen indicaciones importantes sobre la puesta en funcionamiento y el manejo. Tenga en cuenta siempre todas las indicaciones de seguridad. Antes de poner el artículo en funcionamiento, compruebe si dispone de la tensión correcta y si todas las piezas están bien montadas. Si tiene dudas o no sabe cómo manejar el aparato, póngase en contacto con su distribuidor o el servicio de asistencia. Conserve estas indicaciones en lugar seguro y, en caso necesario, entrégueselas a terceros.
Uso adecuado
Esta lámpara sólo es apta para el uso en interiores, en espacios secos y cerrados. Durante la operación de conexión la
lámpara debe colocarse al alcance de la mano. Puede montarse sobre todas las superficies inflamables normales. Cualquier uso diferente al descrito con anterioridad o una modificación del aparato es inadmissible y puede deteriorarlo. Además de esto, puede provocar riesgos y lesiones mortales así como fallos técnicos (por ej. cortocircuitos, incendios, descargas eléctricas). Este aparato ha sido diseñado exclusivamente para uso doméstico.
• Volumen de suministro
Compruebe siempre inmediatamente después de desembalar el producto la integridad del contenido y el perfecto estado del aparato.
1 lámpara de bajo consumo para encimera, modelo 14102104L y 14102106L
1 tubo fluorescente T 5, 13 W
1 cable de alimentación
1 cable de conexión
2 tacos
2 tornillos
1 manual de instrucciones
- Descripción de las piezas
1 Enchufe de la lámpara
2 Interruptor ENCENDIDO/APAGADO
3 Carcasa de la lámpara
4 Agujeros de montaje para fijación en la pared
5 Toma de corriente de unión
6 Tapa protectora
7 Cable de conexión
8 Agujeros de montaje para fijación en mueble
9 Barra luminosa giratoria
10 Vidrio de protección
11 Bombilla
12 Grapas
13 Cable de alimentación
- Características técnicas
Tensión de
funcionamiento: 230-240V \~ 50Hz
Bombilla: tubo fluorescente T5, 13W
Potencia nominal: 1 x 13 W
Dimensiones: (L x A x H) 575 x 84 x 28 mm
Clase de protección: II /☐
Tipo de protección: IP20
- Seguridad
Indicaciones de seguridad
¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! !No se asumirá responsabilidad alguna por daños indirectos! En caso de que el manejo inadecuado del producto o el incumplimiento de las indicaciones de seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad!
Evite el peligro de muerte por descarga eléctrica
Antes de cada conexión a la toma de corriente, compruebe que la lámpara, el cable de red y, eventualmente, el cable de conexión, no estén dañados. Nunca utilice la lámpara si detecta algún tipo de daño.
¡ADVERTENCIA!
Los cables de red y los cables para líneas auxiliares dañados implican peligro de muerte por descarga eléctrica.
Antes de comenzar el montaje asegúrese de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria para la lámpara (consultar „Características técnicas”).
Evite que la lámpara entre en contacto con agua u otros líquidos.
Nunca abra ninguna parte del equipo eléctrico (por ejemplo un interruptor, el portalámparas, etc.), ni introduzca objetos en el mismo. Esto puede suponer peligro de muerte por descarga eléctrica.
Para conectar o desconectar el cable a la corriente sujete solo por la zona aislada del conector.
Si el cable externo de esta lámpara está dañado, deberá ser cambiado únicamente por un cable especial o por uno que pueda adquirirse exclusivamente a través del fabricante o su distribuidor.
- Conecte la luminaria a la corriente únicamente con el cable de red original.
Combine solo soportes para lámpara del mismo tipo (14102104L o 14102106L). Para ello, utilice únicamente cables de conexión originales y suministrados.
Conecte las luminarias interconectadas únicamente a un enchufe. Tenga en cuenta que sólo puede interconectar como máximo 10 luminarias del mismo tipo a una toma de corriente.
En caso contrario, se pueden sobrecargar las conexiones y los cables.
Tenga en cuenta que todos los soportes de lámparas deben conectarse primero por medio del cable de conexión antes de enchufar el cable de red a la toma de corriente.
Evite riesgos de incendio y lesiones
¡PELIGRO DE LESIONES!
Compruebe el estado de cada vidrio y bombilla inmediatamente después de desempaquetar. No monte la lámpara con bombillas defectuosas y / o vidrios defectuosos. En este caso, póngase en contacto con el servicio de mantenimiento para su sustitución.
¡PELIGRO DE QUEMADURAS!
Asegúrese de que la lámpara esté apagada y fría antes de tocarla para evitar quemaduras. Las bombillas generan mucho calor.
Las piezas luminosas y bombillas pueden alcanzar durante el funcionamiento temperaturas de más de 60 °C y por lo tanto no se deben tocar.
Deje que la bombilla se enfríe completamente antes de sustituirla por una nueva.
Sustituya inmediatamente las bombillas defectuosas por otras nuevas. Antes de cambiar la bombilla extraiga siempre el enchufe de la toma de corriente.
Sustituya inmediatamente el cristal de protección por otro nuevo. Diríjase al personal de asistencia o a un técnico especialista.
No emplee estas lámparas para reductores de luminosidad o interruptores electrónicos. Ya que no son adecuadas para estos productos.
¡RIESGO DE INCENDIO!
0,2 m
Monte la lámpara a una distancia de al menos Taladro
0,2 m de otros objetos que emitan luz. Si se genera demasiado calor, podría provocarse un incendio.
Nunca deje la lámpara en funcionamiento sin vigilancia.
No cubra la lámpara con ningún objeto. Si se genera demasiado calor, podría provocarse un incendio.
No deje la lámpara ni el material de embalaje sin supervisión. Las láminas y bolsas de plástico, las piezas de plástico, etc., pueden convertirse en juguetes peligrosos para los niños.
Así procederá de forma correcta
Utilice los tubos fluorescentes solo como se indica en el capítulo „Características técnicas”.
Monte la lámpara de modo que esté protegida de la humedad, el viento y la suciedad.
Prepare cuidadosamente el montaje y dedí- quele el tiempo suficiente. Antes de comenzar, ordene todas las piezas y asegúrese de que las tiene a mano junto con el resto de herramientas o material que se necesite.
¡Proceda siempre con sumo cuidado! Preste mucha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto monte la lámpara si está distraído o no se encuentra bien.
● Preparativos
- Herramientas y materiales necesarios
Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los valores y datos tratados son aproximados y meramente orientativos. Los materiales necesarios dependerán de las circunstancias particulares de cada situación.
- Lápiz / herramienta de marcación
- Destornillador
- Broca
- Nivel de agua
- Cinta métrica
- Puesta en funcionamiento
- Cómo montar la lámpara
Nota: Antes de la instalación asegúrese de que está cerca una toma de corriente que se pueda alcanzar con el cable de alimentación 13 suministrado.
- Mida la pared o la superficie de montaje para los orificios. Emplee un nivel de burbuja para una correcta alineación.
- Marque una distancia de 500 mm para ambos orificios de fijación.
- A continuación taladre los orificios de fijación (ø aproximado 6 mm, profundidad aproximada 30 mm). Asegúrese de no dañar ningún cable.
- Introduzca los tacos suministrados en los orificios que acaba de taladrar. Gire los tornillos incluidos en los tacos y deje que sobresalgan aproximadamente 1,3 mm de la pared o de la superficie de montaje.
- Fije la lámpara con los agujeros de montaje correspondientes 4 o 8 con los tornillos.
- Cuando tenga la lámpara fijada mediante los orificios de montaje 8, deberá desplazar también la carcasa de la lámpara 3 hacia la izquierda hasta llegar al tope, mover la regleta de luces 9 hacia delante y colocar los tornillos de fijación.
- Conecte la conexión del cable de red 13 en el enchufe de la lámpara 1.
- Introduzca el enchufe 13 en la toma de corriente. La lámpara está ahora lista para usarse.
- Conectar varias lámparas entre sí
¡PRECAUCIÓN!
Tenga en cuenta que todos los soportes de lámparas deben conectarse primero por medio del cable de conexión 7 antes de enchufar el cable de red 13 a la toma de corriente.
Indicación: tenga en cuenta que sólo puede interconectar como máximo 10 luminarias del mismo tipo a una toma de corriente.
No instale más de 10 luminarias del mismo tipo juntas. Para ello siga los pasos 1-5 del apartado „Cómo montar la lámpara“.
Nota: asegúrese de que deja más de 21 cm de separación entre las lámparas.
Nota: Tenga en cuenta que la distancia entre las lámparas no sea menor de 15 cm.
Retire la tapa de protección 6.
□ Conecte el cable de conexión 7 a la toma de corriente de unión 5 de la lámpara.
□ Conecte la segunda unión del cable de conexión 7 a la toma de corriente 1 de la otra lámpara.
□ Conecte la conexión del cable de red 13 en el enchufe 1 de la lámpara externa izquierda.
□ Conecte el enchufe 13 a la toma de corriente. La lámpara está ahora lista para usarse.
- Encendido / apagado
□ Accione el interruptor de ENCENDIDO / APAGADO 2 para encender o apagar la lámpara.
- Orientación de la lámpara
Modifique la orientación de la lámpara únicamente cuando esté apagada.
¡CUIDADO¡PELIGRO DE QUEMADURAS DEBIDO A SUPERFICIES CALIENTES!
Las piezas luminosas y bombillas pueden alcanzar durante el funcionamiento temperaturas de más de 60 °C y por lo tanto no se deben tocar.
□ Deje que la lámpara se enfríe completamente.
□ Gire el cuello de la lámpara 9 en la dirección deseada.
Cambiar la bombilla
¡ADVERTENCIA! ¡PELIGRO DE DESCARGA ELÉCTRICA!
Para cambiar la bombilla 11 desconecte primero la lámpara de la red eléctrica. Desconecte el enchufe 13 de la toma de corriente.
□ Deje que la lámpara se enfríe completamente.
Para cambiar la bombilla 11 utilice un paño limpio, sin pelusas.
□ Quite las grapas izquierda y derecha correspondientes 12 de la pantalla protectora 10 de cristal.
□ Saque el vidrio de protección 10 de los rieles de los lados. Apártelo con cuidado.
☐ Gire la bombilla 11 ¼ de vuelta y extráigala del casquillo.
Utilice los tubos fluorescentes solo como se indica en el capítulo „Características técnicas“.
Introduzca con cuidado la nueva bombilla 11 en el casquillo y gírela ¼ de vuelta para ajustarla. Compruebe el asiento correcto.
□ Vuelva a introducir el vidrio protector 10 (la parte plana debe quedar hacia fuera) en los rieles.
Fije las grapas 12 izquierda y derecha al vidrio protector 10.
□ Gire el cuello de la lámpara 9 en la dirección deseada.
¡CUIDADO!
Tenga en cuenta que todos los soportes de lámparas deben conectarse primero por medio del cable de conexión 7 antes de enchufar el cable de red 13 a la toma de corriente.
□ Conecte el enchufe 13 a la toma de corriente. La lámpara está ahora lista para usarse.
- Mantenimiento y limpieza
¡ADVERTENCIA! ¡PELIGRO DE DESCARGA ELÉCTRICA!
Desconecte el enchufe 13 de la toma de corriente.
No utilice disolventes, gasolina o similares, ya que la lámpara se dañaría.
□ Deje que la lámpara se enfríe completamente.
¡ADVERTENCIA! ¡PELIGRO DE DESCARGA ELÉCTRICA!
Por razones de seguridad eléctrica, nunca limpie la lámpara con agua u otros líquidos ni la sumerja en agua. Limpie la lámpara únicamente con un paño seco sin pelusas.
- Eliminación
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Tenga en cuenta el distintivo del emba- laje para la separación de residuos.
Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente:
1-7: plásticos / 20-22: papel y cartón / 80-98: materiales compuestos.
El producto y el material de embalaje son reciclables. Separe los materiales para un mejor tratamiento de los residuos. El logotipo Triman se aplica solo para Francia.
Para obtener información sobre las posibilidades de desecho del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.
Para proteger el medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.
¡Los tubos fluorescentes se consideran residuos especiales!
Pueden contener pequeñas cantidades de sustancias nocivas, como mercurio (Hg). No los deseche junto con la basura doméstica, llévelos a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.
• Garantía y servicio técnico
Garantía
Este aparato cuenta con una garantía de 36 meses a partir del momento de la compra.
Este aparato ha sido meticulosamente fabricado y ha sido sometido a estrictos controles de calidad. Dentro del período de garantía, reparamos gratuitamente todos los defectos de los materiales o de fabricación. De todos modos, si durante el tiempo de garantía se producen fallos en el funcionamiento, envíe el aparato a la dirección de atención al cliente, indicando la siguiente referencia: 14102104L y 14102106L.
Quedan excluidos de la garantía los daños producidos por manejo incorrecto, incumplimiento del manual de instrucciones o manipulación del producto por parte de personas no autorizadas, así como las piezas de desgaste (por ej. las bombillas). Si se hace uso de la garantía, no se prolongará ni renovará el período de garantía.
- Declaración de conformidad CE
Este producto cumple las exigencias de las directivas europeas y nacionales vigentes. Se ha comprobado la conformidad. El fabricante dispone de las declaraciones y documentos correspondientes.
Fabricante / Asistencia
Para realizar cualquier consulta, tenga a mano el ticket y el número de artículo (por ej. IAN 12345) como justificante de compra.
Legenda dos pictogramas utilizados.... Página 54
Material fornecido.... Página 55
