| Typ výrobku | Úsporné osvětlení pod skříňku |
| Značka | Livarno Lux |
| Model | 14102104L / 14102106L |
| Rozměry (D x Š x V) | 575 x 84 x 28 mm |
| Hmotnost | Přibližně 0,8 kg (odhad) |
| Elektrické napájení | 230-240 V~, 50 Hz |
| Jmenovitý výkon | 1 x 13 W (zářivka T5) |
| Stupeň krytí | IP20 (vnitřní použití, suché prostory) |
| Třída ochrany | II (dvojitá izolace) |
| Typ žárovky | Zářivka T5, 13 W, vyměnitelná |
| Max. počet připojitelných svítidel | 10 (stejný typ) |
| Bezpečná vzdálenost od osvětlovaných předmětů | ≥ 0,2 m |
| Povrchová teplota při provozu | Až > 60 °C |
| Materiál pouzdra | Kov a plast |
| Typ montáže | Na zeď nebo pod skříňku (součástí šrouby a hmoždinky) |
| Napájecí kabel | Délka cca 1,5 m (odhad) |
| Vypínač | Zapnutí/vypnutí integrované |
| Příslušenství v balení | Zářivka, napájecí kabel, propojovací kabel, hmoždinky, šrouby, návod |
| Záruka | 36 měsíců (mimo opotřebitelné díly) |
| Země výroby | Neuvedeno, pravděpodobně Čína |
| Údržba a čištění | Odpojte, nechte vychladnout, suchý hadřík nepouštějící vlákna |
| Bezpečnost | Pokyny: nezakrývat, vzdálenost ≥ 0,2 m, nepoužívat se stmívačem, rozbité sklo ihned vyměnit |
| Náhradní díly | Zářivka T5 13W, ochranné sklo, propojovací kabel, svorka |
| Opravitelnost | Žárovka a sklo vyměnitelné uživatelem; ostatní díly přes servis |
Často kladené otázky - 14102104L Livarno Lux
Dotazy uživatelů ohledně 14102104L Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod 14102104L - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 14102104L značky Livarno Lux.
NÁVOD K OBSLUZE 14102104L Livarno Lux
Pokyny pro obsluhu a bezpečnostní pokyny
PT
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
ES
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 37
Vysvětlení použitých piktogramů......Strana 38
Úvod....Strana 38
Použití ke stanovenému účelu.... Strana 38
Rozsah dodávky ...... Strana 38
Popis dílů ...... Strana 39
Technické údaje ...... Strana 39
Bezpečnost....Strana 39
Bezpečnostní pokyny....Strana 39
Příprava Strana 40
Potřebné nástroje a materiál ...... Strana 40
Uvedení do provozu....Strana 40
Namontování svítidla....Strana 40
Propojení spolu několika svítidel.... Strana 41
Zapínání / vypínání ...... Strana 41
Seřízení světla ...... Strana 41
Výměna svíticího prostředku.... Strana 41
Údržba a čistění......Strana 42
Zlikvidování.... Strana 42
Záruka a servis....Strana 42
Záruka Strana 42
Evropské prohlášení o shodě ...... Strana 42
Výrobce/Servis Strana 43

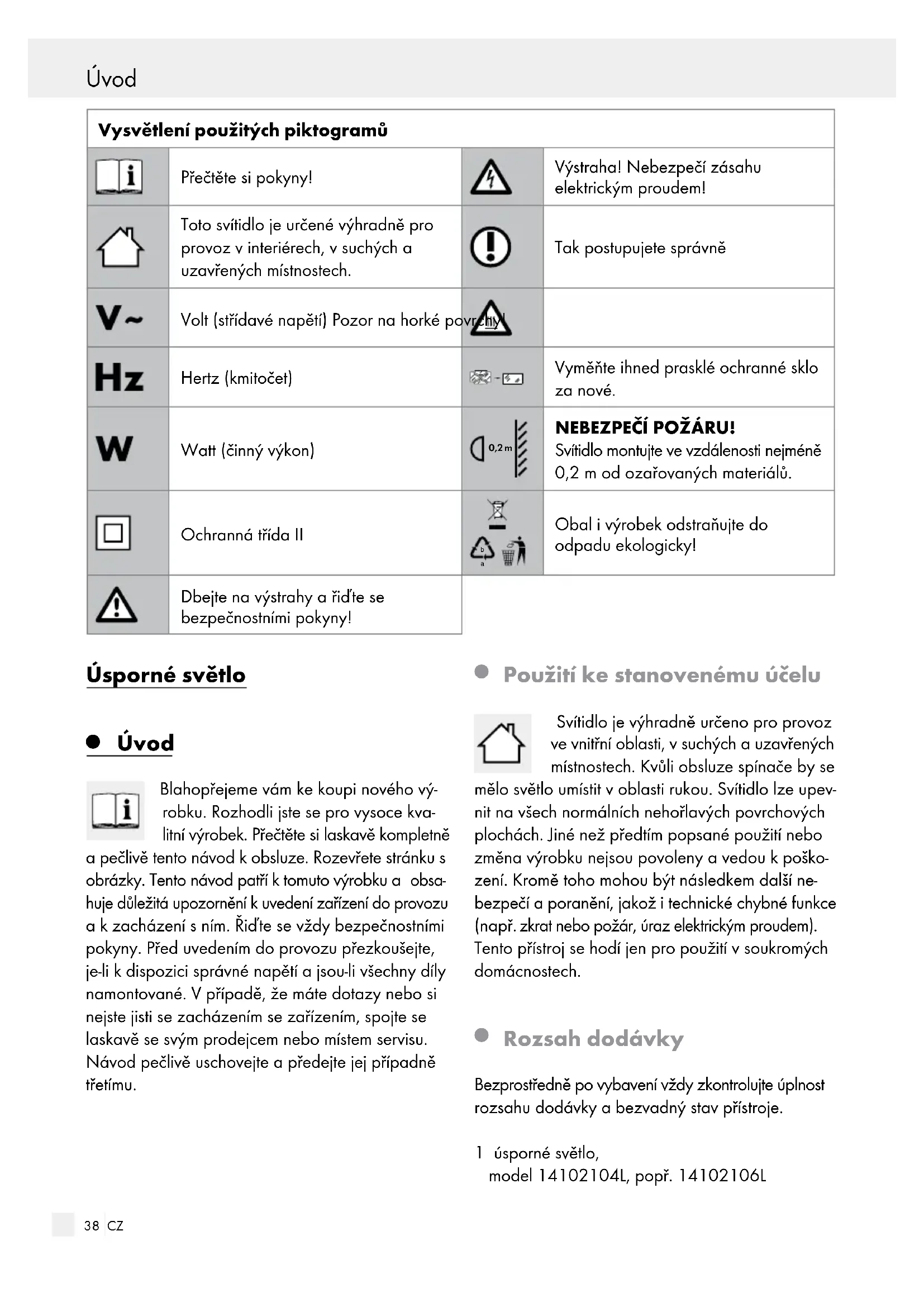

| Vysvětlení použitých piktogramů | |||
