14167506L - Osvětlení Livarno Lux - Bezplatný návod k obsluze

Typ produktu	LED stropní svítidlo
Model	14167506L
Napájecí napětí	230-240 V~, 50 Hz
Jmenovitý výkon	17 W (svítidlo) / 14,5 W (LED)
Třída ochrany	I
Stupeň krytí	IP20 (pouze pro vnitřní použití)
Třída energetické účinnosti	E
Životnost světelného zdroje	25 000 hodin
Světelný zdroj	LED není vyměnitelná uživatelem
Použití	Vnitřní, suché a uzavřené prostředí
Montáž	Na strop, na normálně hořlavý povrch
Potřebné nářadí	Tužka, detektor napětí, šroubovák, vrtačka, vrták ø6 mm, štípací kleště, žebřík
Obsah balení	1 stropní svítidlo, 3 šrouby, 3 hmoždinky, 2 ochranné průchodky, 1 návod
Záruka	36 měsíců
Údržba	Čistěte suchým a nepouštějícím hadříkem po odpojení napájení
Likvidace	Recyklujte obal a produkt podle místních předpisů

Často kladené otázky - 14167506L Livarno Lux

Mohu svítidlo nainstalovat sám?

Elektrickou instalaci musí provést profesionální elektrikář nebo řádně vyškolená osoba. Bezpodmínečně dodržujte pokyny v návodu.

Je toto svítidlo kompatibilní se stmívačem?

Ne, toto svítidlo není vhodné pro externí stmívače ani elektronické vypínače.

Mohu vyměnit LED?

Světelný zdroj může vyměnit pouze výrobce, jeho servis nebo kvalifikovaný odborník.

Jaký je stupeň krytí IP20?

IP20 znamená, že svítidlo je chráněno proti pevným tělesům větším než 12,5 mm (např. prsty), ale ne proti vodě. Je určeno pouze pro suché vnitřní použití.

Jak čistit svítidlo?

Nejprve vypněte napájení (pojistka nebo jistič). Nechte zcela vychladnout, poté použijte suchý a nepouštějící hadřík. Nikdy nepoužívejte vodu ani rozpouštědla.

Co dělat, když se svítidlo nerozsvítí?

Nejprve zkontrolujte pojistku nebo jistič. Ujistěte se, že je zapojení správné a spoje jsou pevně utaženy. Pokud problém přetrvává, kontaktujte servis.

Je toto svítidlo vhodné do koupelny?

Ne, stupeň krytí IP20 nechrání před vlhkostí. Je určeno výhradně pro suchá a uzavřená prostředí.

Jaká je doba záruky?

Záruka je 36 měsíců od data nákupu a vztahuje se na vady materiálu a zpracování.

Kde najdu číslo zákaznického servisu?

Bezplatná telefonní linka je 00800 / 27456637. Mějte prosím po ruce referenční číslo IAN (373016_2204).

Jaké nářadí je potřeba k instalaci?

Budete potřebovat tužku, detektor napětí, šroubovák, vrtačku s vrtákem 6 mm, štípací kleště a žebřík.

NÁVOD K OBSLUZE 14167506L Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní pokyny

DK

LED LOFTSLAMPE

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 41

SK Pokyny pre montáz, obsluhu a bezpečnostné pokyny Strana 47

Vysvětlení použitých piktogramů......Strana 42

Úvod....Strana 43

Použití ke stanovenému účelu.... Strana 43

Obsah dodávky.... Strana 43

Popis dílǚ.... Strana 43

Technické údaje.... Strana 43

Bezpečnost....Strana 43

Bezpečnostní pokyny....Strana 43

Příprava.... Strana 44

Potřebné nářadí a materiál...... Strana 44

Před instalací....Strana 44

Uvedení do provozu.... Strana 45

Montáž světla....Strana 45

Údržba a čištění...... Strana 45

Zlikvidování......Strana 45

Záruka a servis.... Strana 46

Záruka....Strana 46

Adresa servisu....Strana 46

Prohlášení o shodě....Strana 46

Výrobce.... Strana 46

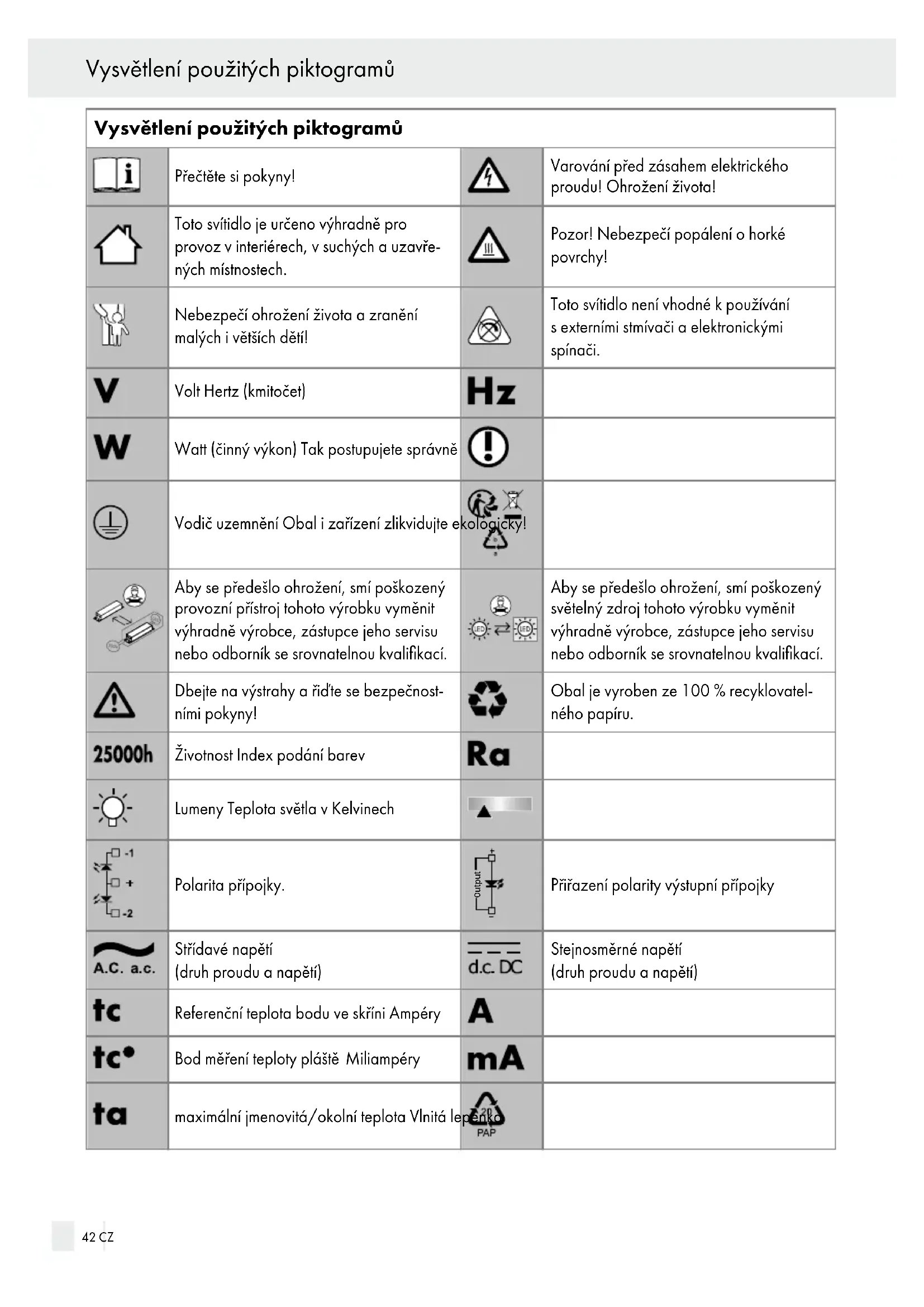

Vysvětlení použitých piktogramů
	Přečtěte si pokyny!		Varování před zásahem elektrického proudu! Ohrožení života!
	Toto svítidlo je určeno výhradně pro provoz v interiérech, v suchých a uzavře-ných místnostech.		Pozor! Nebezpečí popálení o horké povrchy!
	Nebezpečí ohrožení života a zranění malých i větších dětí!		Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači.
[4W03]	Volt Hertz (kmitočet)	[7644]
[48E4]	Watt (činný výkon) Tak postupujete správně
	Vodič uzemnění Obal i zařízení zlikvidujte ek
	Aby se předešlo ohrožení, smí poškozený provozní přístroj tohoto výrobku vyměnit výhradně výrobce, zástupce jeho servisu nebo odborník se srovnatelnou kvalifikací.		Aby se předešlo ohrožení, smí poškozený světelný zdroj tohoto výrobku vyměnit výhradně výrobce, zástupce jeho servisu nebo odborník se srovnatelnou kvalifikací.
	Dbejte na výstrahy a říd’te se bezpečnost-ními pokyny!		Obal je vyroben ze 100 % recyklovatel-ného papíru.
25000h	Životnost Index podání barev	[03Y6]
	Lumeny Teplota světla v Kelvinech
	Polarita přípojky.		Přírazení polarity výstupní přípojky
	Střídavé napětí(druh proudu a napětí)	[94TY]	Stejnosměrné napětí(druh proudu a napětí)
[08B0]	Referenční teplota bodu ve skříni Ampéry
[H0YX]	Bod měření teploty plástě Miliampéry
	maximální jmenovitá/okolní teplota Vlnitá lep

Stropní LED světlo

•Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze.

Rozevřete stránku s obrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jeho uvedení do provozu a k zacházení s ním. Řid’te se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je k dispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.

- Použití ke stanovenému účelu

Toto světlo je určeno výhradně pro provoz v interiérech a v suchých a uzavřených místnostech. Světlo lze upevnit na jakýkoliv běžně zápalný povrch. Výrobek je určen

pouze pro použití v soukromých domácnostech. Není určen pro komerční použití. Tento výrobek je určen pouze pro běžný provoz.

- Obsah dodávky

Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení.

1 Stropní LED světlo (model 14167506L)

3 Šrouby

3 Hmoždinka

2 Ochranné hadičky

1 Návod k montáži a obsluze

- Popis dílů

1 Základní deska
2 Hmoždinka
3 Ochranná hadička
4 Sítový připojovací kabel (externí)

5 Lustrová svorka
6 Šroub
7 Stínidlo

•Technické údaje

Světlo:

Model č.: 14167506L

Provozní napětí: 230–240 V\~, 50 Hz

Osvětlovací prostředek: LED diody

Jmenovitý výkon: 17 W

Třída ochrany: I

Druh ochrany: IP20 (vhodné pouze do interiéru)

LED:

Osvětlovací prostředek: LED diody

Jmenovitý výkon 14,5 W

Tento výrobek obsahuje zdroje světla třídy energetické účinnosti „E“.

- Bezpečnost

Bezpečnostní pokyny

Při škodách způsobených nedodržením tohoto návodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!

⚠ VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ZRANĚNÍ PRO MALÉ A VELKÉ

DĚTI!

Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti nebezpečí často podceňují. Výrobek chraňte před dětmi.

■Nenechávejte světlo nebo obalový materiál bez dozoru. Plastové sáčky/pytlíky, plastové části atd. mohou být pro děti nebezpečnou hračkou.

Bezpečnost / Příprava / Před instalací

Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.

Zabraňte ohrožení života v důsledku zásahu elektrickým proudem

Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi.

Před každým připojením na přívod elektrického proudu kontrolujte svítidlo a připojovací kabel, jestli nejsou poškozené. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.

VÝSTRAHA!

Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obratte na servis nebo na kvalifikovaného elektrikáře.

Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Před montáží se přesvědčte, jestli se shoduje napětí elektrického proudu, které máte k dispozici s napětím potřebným pro svítidlo (viz „Technické údaje“).
Bezpodmínečně zabraňte kontaktu lampy s vodou nebo jinými kapalinami.
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem.
■ Neinstalujte svítidlo na vlhkém nebo vodivém povrchu!

Vyvarujte se nebezpeči požáru a poranění

■ Ihned po vybalení světla zkontrolujte, zda není poškozeno. V případě poškození kontaktujte servisní místo a požádejte o náhradu.

POZOR! NEBEZPEČÍ POPÁLENÍ O HORKÉ POVRCHY!

Než na světlo sáhnete, ujistěte se, že je světlo zhasnuté a studené. Zabráníte tím popálení. Osvětlovací prostředek vytváří v oblasti hlavy žárovky vysokou teplotu.

Světelný zdroj tohoto světla smí vyměnit pouze výrobce, technik pověřený výrobcem nebo osoba se srovnatelnou kvalifikací.
■ Toto svítidlo není vhodné k používání s

externími stmívači a elektronickými spínači.

Nedívejte se přímo do zdroje světla (osvětlovací prostředek LED, atd.).
Nedívejte se optickými přístroji na zdroj světla.

Tak postupujete správně

■ Montujte svítidlo tak, aby bylo chráněné před vlhkem a znečištěním.

Montáž nejdříve pečlivě připravte, udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál.
Budte vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy s rozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře.

•Připrava

- Potřebné nářadí a materiál

Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních podmínkách v místě.

• tužka / nástroj k označení
• 2pólová zkoušečka napětí
• šroubovák
• vrtačka
• vrták (ø 6 mm)
• kleště štípačky
• žebřík

- Před instalací

Důležité: Připojení k elektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi svítidla a s předpisy pro připojení.

□Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu.
□Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
□ Zkontrolujte beznapěťový stav zkoušečkou.

•Uvedení do provozu

- Montáž světla

□Stínidlo 7 uvolněte ze základní desky 1 otočením proti směru hodinových ručiček.
Podržte základní desku 1 na stropě a vyznačte vývrty přes otvory, které jsou v základní desce 1 určeny pro šrouby 6.
□Vyvrtejte upevňovací otvory (ø cca 6 mm, hloubka cca 40 mm). Dávejte pozor, abyste nepoškodili vodiče přívodu elektrického proudu.
☐Do vyvrtaných otvorů vložte hmoždinky 2. Případně si vezměte kladivo.
□Základní desku 1 upevněte pomocí šroubů 6 na strop.
□Přetáhněte ochranné hadičky 3 přes kabely L a N (externího) síťového připojovacího kabelu 4.
☐ Připojte (externí) síťový připojovací kabel 4 pomocí lustrové svorky 5 ke světlu.
☐Dávejte pozor, abyste spojili vodiče s totožnou barvou (proudový vodič, černý nebo hnědý = symbol L, nulový vodič, modrý = symbol N, vodič uzemnění, zeleno-žlutý =
□Dbejte na pevné usazení.
☐Otočením stínidla ve směru hodinových ručiček ho upevněte 7 na základní desku 1.
☐ Opět nasad'te pojistku nebo zapněte ochranný jistič v pojistkové skříni (poloha I).

Vaše světlo je připraveno k používání.

- Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!

Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).

VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!

Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami anebo dokonce do vody ponořovat.

POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY!

Nechte svítidlo úplně vychladnout.

Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit.
□Používejte na čištění suchou tkaninu, která nepouští vlákna.
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).

•Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné a podléhají

rozšířené odpovědnosti výrobce. Pro lepší zpracování odpadu je likvidujte odděleně podle uvedených symbolů na obalu. Logo Triman platí jen pro Francii.

Jakmile Váš výrobek dosloužil, nevyhazujte ho v zájmu ochrany životního prostředí do odpadu z domácností, ale odvezte ho k odborné likvidaci. O sběrnách a otevírací době se můžete informovat u Vaši kompetentní správy.

•Záruka a servis

•Záruka

Od okamžiku zakoupení dostáváte na výrobek záruku po dobu 36 měsíců. Přístroj byl pečlivě vyroben a podroben přesné kontrole kvality. Během záruční doby odstraníme bezplatně všechny vady materiálu a opravíme závady z výroby. V případě, že se během záruční doby přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte následující číslo modelu: 14167506L.

Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu k obsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychle opotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví.

- Adresa servisu

Servisní číslo zdarma:

Tel.: 00800 / 27456637

IAN 373016_2204

Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 373016_2204) jako doklad o nákupu.

•Prohlášení o shodě CE

Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a dokumentace jsou uloženy u výrobce.

• Výrobce

Obsah dodávky....Strana 49

Popis častí....Strana 49

Technické údaje.... Strana 49

Montáž svetla....Strana 51

Údržba a čistenie.... Strana 51

Likvidácia....Strana 51

Záruka a servis.... Strana 52

Výrobca.... Strana 52

1 Návod na montáž a obsluhu

- Popis častí

1 Podlahová doska 2 Hmoždinky

3 Ochranná hadica
4 Sieťový pripájací kábel (externý)
5 Svorka lustra
6 Skrutka
7 Tienidlo

•Technické údaje

Svetlo:

Č. modelu: 14167506L

Menovitý výkon 14,5 W

Zabráňte ohrozeniu života zásahom elektrickým prúdom

Zabráňte nebezpečenstvu požiaru a poranení

stmievače a elektronické spínače.

□Uvol'nite tienidlo 7 otočením v protismere pohybu hodinových ručičiek od podlahovej dosky 1.

Udržte podlahovú dosku 1 proti stropu a označte otvory pomocou otvorov v podlahovej doske 1 určených na skrutky 6.

□ Spojte sieťový pripájací kábel (externý) 4 pomocou svorky lustra 5 so svetlom.

□Upevnite tienidlo 7 na podlahovú dosku otočením v protismere pohybu hodinových ručičiek 1.

□Znovu vložte poistku alebo zapnite istič v poistkovej skrini (poloha I).

Bezplatné servisné číslo:

Tel.: 00800 / 27456637

IAN 373016\_2204
