14167506L - Oświetlenie Livarno Lux - Bezpłatna instrukcja obsługi

Rodzaj produktu	LED sufitowa
Model	14167506L
Napięcie zasilania	230-240 V~, 50 Hz
Moc znamionowa	17 W (oprawa) / 14,5 W (LED)
Klasa ochronności	I
Stopień ochrony	IP20 (tylko do wnętrz)
Klasa efektywności energetycznej	E
Żywotność źródła światła	25 000 godzin
Źródło światła	LED niewymienialny przez użytkownika
Zastosowanie	Wnętrze, suche i zamknięte pomieszczenie
Montaż	Na suficie, na powierzchni normalnie niepalnej
Niezbędne narzędzia	Ołówek, wykrywacz napięcia, śrubokręt, wiertarka, wiertło ø6 mm, szczypce do cięcia, drabina
Zawartość opakowania	1 oprawa sufitowa, 3 śruby, 3 kołki, 2 osłony ochronne, 1 instrukcja
Gwarancja	36 miesięcy
Konserwacja	Czyścić suchą, niestrzępiącą się szmatką po odłączeniu zasilania
Utylizacja	Recykling opakowania i produktu zgodnie z lokalnymi przepisami

Często zadawane pytania - 14167506L Livarno Lux

Czy mogę samodzielnie zainstalować oprawę oświetleniową?

Instalacja elektryczna musi być wykonana przez profesjonalnego elektryka lub osobę odpowiednio przeszkoloną. Należy bezwzględnie przestrzegać instrukcji zawartych w podręczniku.

Czy ta oprawa jest kompatybilna z ściemniaczem?

Nie, ta oprawa nie jest przystosowana do zewnętrznych ściemniaczy ani wyłączników elektronicznych.

Czy mogę wymienić diodę LED?

Źródło światła może być wymienione tylko przez producenta, jego serwis posprzedażowy lub wykwalifikowanego specjalistę.

Jaki jest stopień ochrony IP20?

IP20 oznacza, że oprawa jest chroniona przed ciałami stałymi większymi niż 12,5 mm (np. palce), ale nie przed wodą. Jest przeznaczona wyłącznie do użytku wewnętrznego w suchych pomieszczeniach.

Jak czyścić oprawę?

Najpierw odłącz zasilanie elektryczne (bezpiecznik lub wyłącznik). Pozwól całkowicie ostygnąć, a następnie użyj suchej, niestrzępiącej się szmatki. Nigdy nie używaj wody ani rozpuszczalników.

Co zrobić, jeśli oprawa się nie włącza?

Najpierw sprawdź bezpiecznik lub wyłącznik. Upewnij się, że okablowanie jest prawidłowe, a połączenia są dobrze dokręcone. Jeśli problem nie ustąpi, skontaktuj się z serwisem posprzedażowym.

Czy ta oprawa nadaje się do łazienki?

Nie, stopień ochrony IP20 nie chroni przed wilgocią. Jest przeznaczona wyłącznie do suchych i zamkniętych pomieszczeń.

Jaki jest okres gwarancji?

Gwarancja wynosi 36 miesięcy od daty zakupu, obejmując wady materiałów i wykonania.

Gdzie znaleźć numer serwisu posprzedażowego?

Bezpłatny numer telefonu to 00800 / 27456637. Proszę mieć pod ręką numer referencyjny IAN (373016_2204).

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować ołówka, wykrywacza napięcia, śrubokręta, wiertarki z wiertłem 6 mm, szczypiec do cięcia i drabiny.

INSTRUKCJA OBSŁUGI 14167506L Livarno Lux

Wskazówki montażu, obsługi i bezpieczeństwa

ES

LÁMPARA LED DE TECHO

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

PL Wskazówki montażu, obstugi i bezpieczeństwa Strona 33

LEVENSGEVAAR EN KANS OP

ONGEVALLEN BIJ KLEUTERS EN KINDEREN!

PAS OP! KANS OP BRANDWONDEN DOOR HETE OPPERVLAKKEN!

Legenda zastosowanych piktogramów...... Strona 34

Instrukcja......Strona 35

Zastosowanie zgodne z przeznaczeniem....Strona 35

Zakres dostawy....Strona 35

Opis części......Strona 35

Dane techniczne...... Strona 35

Bezpieczeństwo......Strona 35

Wskazówki bezpieczeństwa......Strona 35

Przygotowanie...... Strona 37

Potrzebne narzędzia i materiały...... Strona 37

Przed instalacja......Strona 37

Uruchomienie......Strona 37

Montaż lampy......Strona 37

Konserwacja i czyszczenie...... Strona 37

Utylizacja...... Strona 38

Gwarancja i serwis......Strona 38

Gwarancja...... Strona 38

Adres serwisu.... Strona 38

Deklaracja zgodności...... Strona 38

Producent......Strona 39

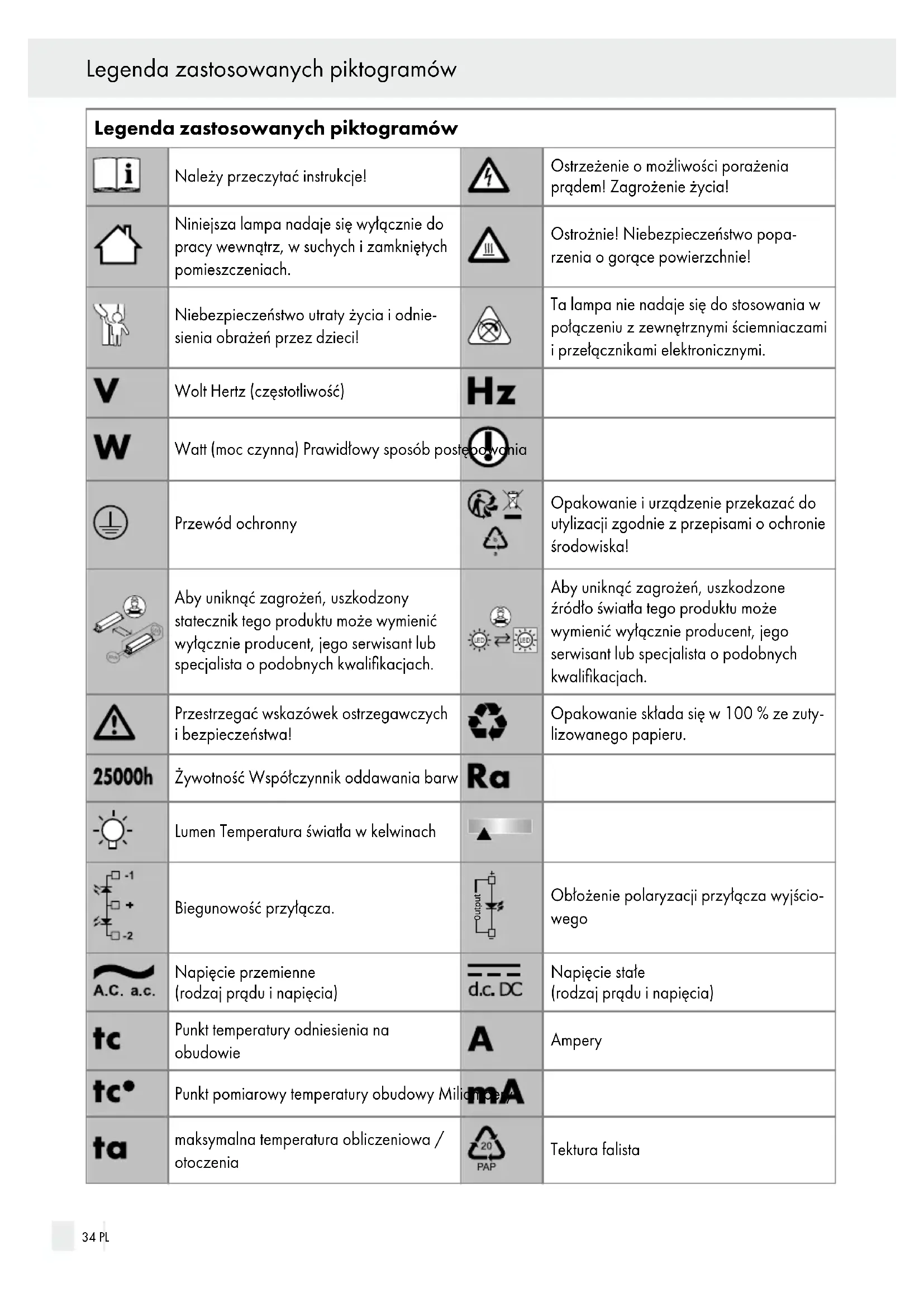

Legenda zastosowanych piktogramów
	Należy przeczytać instrukcje!		Ostrzeżenie o możliwości porażenia prądem! Zagrożenie życia!
	Niniejsza lampa nadaje się wyłącznie do pracy wewnątrz, w suchych i zamkniętych pomieszczeniach.		Ostrożnie! Niebezpieczeństwo popa- rzenia o gorące powierzchnie!
	Niebezpieczeństwo utraty życia i odnie- sienia obrażeń przez dzieci!		Ta lampa nie nadaje się do stosowania w połączeniu z zewnętrznymi ściemniaczami i przełącznikami elektronicznymi.
	Wolt Hertz (częstotliwość)
[BWY6]	Watt (moc czynna) Prawidłowy sposób postoę	nia
	Przewód ochronny		Opakowanie i urządzenie przekazać do utylizacji zgodnie z przepisami o ochronie środowiska!
	Aby uniknąć zagrożeń, uszkodzony statecznik tego produktu może wymienić wyłącznie producent, jego serwisant lub specjalista o podobnych kwalifikacjach.		Aby uniknąć zagrożeń, uszkodzone źródło światła tego produktu może wymienić wyłącznie producent, jego serwisant lub specjalista o podobnych kwalifikacjach.
	Przestrzegać wskazówek ostrzegawczych i bezpieczeństwa!		Opakowanie składa się w 100 % ze zuty- lizowanego papieru.
	Żywotność Współczynnik oddawania barw
	Lumen Temperatura światła w kelwinach
	Biegunowość przyłącza.	[HBCG]	Obłożenie polaryzacji przyłącza wyjścio- wego
	Napięcie przemienne (rodzaj prądu i napięcia)		Napięcie stałe (rodzaj prądu i napięcia)
	Punkt temperatury odniesienia na obudowie		Ampery
	Punkt pomiarowy temperatury obudowy Milic
[HE5K]	maksymalna temperatura obliczeniowa / otoczenia		Tektura falista

Lampa sufitowa LED

•Instrukcja

Gratulujemy Państwu zakupu nowego urządzenia. Zdecydowali się Państwo na zakup produktu najwyższej jakości. Proszę dokładnie przeczytać całą niniejszą instrukcję obsługi. Proszę rozłożyć stronę z rysunkami. Niniejsza instrukcja obsługi należy do produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i postugiwania się produktem. Zawsze należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Przed uruchomieniem proszę sprawdzić, czy występuje prawidłowe napięcie, i czy wszystkie części są prawidłowo zamontowane. W przypadku zapytań lub niepewności odnośnie obchodzenia się z urządzeniem, prosimy o kontakt ze sprzedawcą lub punktem serwisowym. Proszę starannie przechowywać niniejszą instrukcję obsługi, a w razie oddania urządzenia osobom trzecim przekazać ją wraz z nim.

•Zastosowanie zgodne z przeznaczeniem

Niniejsza lampa nadaje się wyłącznie do pracy wewnątrz, w suchych i zamkniętych pomieszczeniach. Lampa może być mocowana na wszystkich powierzchniach o normalnym stopniu palności. Produkt jest przeznaczony wyłącznie do użytku w prywatnych gospodarstwach domowych, nie do użytku komercyjnego. Produkt ten jest przeznaczony do normalnej pracy.

•Zakres dostawy

Bezpośrednio po wypakowaniu należy sprawdzić, czy zestaw jest kompletny oraz czy urządzenie znajduje się w nienagannym stanie.

1 lampa sufitowa LED (model 14167506L)

3 śruby

3 kotki

2 wężyki ochronne

1 instrukcja montażu i obstugi

• Opis części

1 Płyta podstawy
2 Kotek
3 Wężyk ochronny
4 Kabel zasilający (zewnętrzny)
5 Elektryczna kostka zaciskowa
6 Šruba
7 Klosz lampy

• Dane techniczne

Lampa:

Nr modelu: 14167506L

Napięcie robocze: 230–240 V\~, 50 Hz

Źródło światła: diody LED

Moc znamionowa: 17 W

Klasa ochronności: I

Stopień ochrony: IP20 (użytkowanie wyłącznie

wewnątrz pomieszczeń)

LED:

Źródło światła: diody LED

Moc znamionowa 14,5 W

Ten produkt zawiera źródła światła o klasie efektywności energetycznej „E”.

- Bezpieczeństwo

Wskazówki bezpieczeństwa

W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji obsługi prawo do gwarancji wygasa! Za szkody pośrednie producent nie ponosi odpowiedzialności! W przypadku szkód materialnych lub osobowych, które powstały wskutek niewłaściwego obchodzenia się z urządzeniem lub nieprzestrzegania wskazówek dotyczących bezpieczeństwa, nie pono-simy żadnej odpowiedzialności!

⚠ OSTRZEŻENIE ZAGRO- ŻENIE ŻYCIA I NIEBEZPIE- CZEŃ- STWO WYPADKU U

DZIECI!

W żadnym wypadku nie pozostawiać dzieci bez nadzoru w pobliżu opakowania. Istnieje niebezpieczeństwo uduszenia się materiałem opakowaniowym. Dzieci często nie dostrzegają niebezpieczeństwa. Dzieci nie powinny mieć dostępu do produktu.

Nie pozostawiać rozrzuconych materiałów opakowaniowych ani lampy. Folie/worki z tworzywa sztucznego, części plastikowe itp. to dla dzieci bardzo niebezpieczna zabawka.
Niniejsze urządzenie może być używane przez dzieci od lat 8 oraz przez osoby z obniżonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi lub brakiem doświadczenia i / lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone w kwestii bezpiecznego użycia urządzenia i rozumieją wynikające z niego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być przeprowadzane przez dzieci bez nadzoru.

Porażenie prądem elektrycznym grozi śmiercią

■ Wykonanie instalacji elektrycznej należy zlecić wykwalifikowanemu elektrykowi lub osobie przeszkolonej w zakresie wykonywania instalacji elektrycznych.
■ Przed każdym podłączeniem do sieci elektrycznej należy dokonać kontroli lampy oraz przewodu sieciowego pod względem uszkodzeń. Nigdy nie używać lampy w razie stwierdzenia jakichkolwiek uszkodzeń.

OSTRZEŻENIE!

Uszkodzone przewody sieciowe stwarzają niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym. W razie uszkodzeń, napraw lub innych problemów z lampą należy zwrócić się do punktu serwisowego lub do elektryka.

■ Przed rozpoczęciem montażu wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowopрядowy w skrzynce bezpiecznikowej (położenie 0).
- Przed montażem należy upewnić się, że istniejące napięcie sieci jest zgodne z wymaganym napięciem

roboczym oprawy oświetleniowej (patrz „Dane techniczne“).

■ Bezwzględnie unikać kontaktu lampy z wodą lub innymi cieczami.
Nigdy nie otwierać elementów elektrycznych i nie wkładać do nich jakichkolwiek przedmiotów. Tego rodzaju ingerencje oznaczają zagrożenie życia wskutek porażenia prądem elektrycznym.
■ Lampy nie należy instalować na podłożu wilgotnym lub przewodzącym prąd!

Jak uniknąć zagrożenia pożarowego i obrażeń ciała

Bezpośrednio po rozpakowaniu sprawdzić lampę pod kątem uszkodzeń. W przypadku stwierdzenia uszkodzenia skontaktować się z serwisem w celu wymiany urządzenia.

OSTROŻNIE! NIEBEZPIECZEŃSTWO POPARZENIA O GORĄCE POWIERZ-CHNIE!

Aby uniknąć poparzeń, przed dotknięciem lampy należy się upewnić, że jest ona wyłączona i ostygła. Żarówki wytwarzają dużo ciepła w obszarze głowicy lampy.

• Źródło światła tej lampy może wymienić wyłącznie producent lub wyznaczony przez niego technik albo osoba o podobnych kwalifikacjach.
  ■Lampa ta nie nadaje się do użycia w

potączeniu z zewnętrznymi regulatorami jasności światła i wyłącznikami wymi.

Nie należy bezpośrednio wpatrywać się w źródło światła (elementy świetlne, LED, itp).
Nie patrzeć w źródło światła przez instrumenty optyczne.

Prawidłowy sposób postępowania

Lampę zamontować w taki sposób, aby była zabezpieczona przed wilgocią, wiatrem i zanieczyszczeniami.
Starannie przygotować montaż i zarezerwować sobie wystarczającą ilość czasu. Wszystkie pojedyncze części oraz dodatkowo potrzebne narzędzia należy uprzednio rozłożyć w przejrzysty sposób i w zasięgu ręki.

Bezpieczeństwo / Przygotowanie / Przed instalacją / Uruchomienie / ...

Zachować ostrożność! Zawsze zwracać uwagę na wykonywane czynności i kierować się rozsqdkiem. Nie należy wykonywać montażu lampy w przypadku braku koncentracji lub złego samopoczucia.

- Przygotowanie

- Potrzebne narzędzia i materiały

Wymienione narzędzia i materiały nie są częścią zestawu. Są to jedynie niewiążące informacje i wartości orientacyjne. Właściwości materiału zależą od warunków w pomieszczeniu.

• ołówek / narzędzie do oznaczania
• 2-biegunowy wskaźnik napięcia
• śrubokręt
• wiertarka
• wiertlo (ø 6 mm)
• szczypce do cięcia drutu
• drabina

- Przed instalacja

Ważne: Wykonanie podłączenia elektrycznego należy zlecić wyszkolonemu elektrykowi lub osobie wdrożonej do wykonywania instalacji elektrycznych. Osoba ta musi posiadać wiedzę na temat właściwości lampy i przepisów dotyczących podłączania.

□Przed instalacją należy zapoznać się ze wszystkimi instrukcjami i rysunkami zawartymi w niniejszej instrukcji oraz z samą lampą.

□Przed instalacją należy upewnić się, że przewód, do którego ma być podłączona lampa, nie znajduje się pod napięciem. W tym celu należy wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowo-prądowy w skrzynce bezpiecznikowej (pozycja 0).

□Brak napięcia należy stwierdzić za pomocą wskaźnika napięcia.

- Uruchomienie

- Montaż lampy

□Zdjąć klosz lampy 7 z płyty podstawy 1, obracając go w kierunku przeciwnym do ruchu wska-zówek zegara.

□Przyłożyć płytę podstawy 1 do sufitu i zaznaczyć miejsca wiercenia otworów, korzystając z otworów na śruby 6 w płycie podstawy 1.

□Wywiercić otwory na mocowania (ø ok. 6 mm, głębokość ok. 40 mm). Uważać na to, aby nie uszkodzić przewodu doprowadzającego.

☐Do wywierconych otworów włożyć kotki 2. W razie potrzeby użyć młotka.

□Przymocować płytę podstawy 1 do sufitu za pomocą śrub 6.

□Naciągnąć wężyki ochronne 3 na żyły Li N kabla zasilającego (zewnętrznego) 4.

Połączyć kabel zasilający (zewnętrzny) 4 z lampą przy użyciu elektrycznej kostki zaciskowej 5.

□Zwrócić uwagę na odpowiednią kolorystykę podłączonych przewodów (przewód przewodzący prąd, czarny lub brązowy = symbol L, przewód zerowy, niebieski = symbol N, przewód ochronny, zielonożółty =

□Zwrócić uwagę na prawidłowe zamocowanie.

Przymocować klosz lampy 7 do płyty podstawy 1, obracając go w kierunku zgodnym z ruchem wskazówek zegara.

□Ponownie włożyć bezpiecznik lub włączyć wyłącznik nadmiarowo-prądowy w skrzynce bezpiecznikowej (pozycja I).

Lampa jest teraz gotowa do pracy.

- Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

Przed rozpoczęciem czyszczenia lampę odłączyć od sieci elektrycznej. W tym celu należy wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowopрядowy w skrzynce bezpiecznikowej (pozycja 0).

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

Ze względu na zachowanie bezpieczeństwa w zakresie elektryczności nie wolno czyścić lampy za pomocą wody lub innych płynów, ani też zanurzać w wodzie.

OSTROŻNIE! NIEBEZPIECZEŃSTWO POPARZENIA WSKUTEK GORĄCYCH POWIERZCHNI!

Odczekać, aż lampa całkowicie ostygnie.

Nie używać rozpuszczalników, benzyny i podobnych substancji. W przeciwnym razie lampa może zostać uszkodzona.
Do czyszczenia należy używać wyłącznie suchej, niestrzępiącej się szmatki.
□ Ponownie włożyć bezpiecznik lub włączyć wyłącznik nadmiarowo-prądowy na skrzynce bezpiecznikowej (pozycja 1).

•Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1-7: Tworzywa sztuczne / 20-22: Papier i tektura / 80-98: Materiały kompozytowe.

Produkt i materiały opakowaniowe nadają się do recyklingu i

podlegają rozszerzonej odpowiedzialności producenta. Należy je usuwać oddzielnie, stosując się do przedstawionych symboli opakowań, aby zapewnić lepszą utylizację odpadów. Logo Triman obowiązuje tylko we Francji.

Z uwagi na ochronę środowiska nie wyrzucać urządzenia po zakończeniu eksploatacji do odpadów domowych, lecz prawidłowo zutylizować. Informacji o punktach zbiorczych i ich godzinach otwarcia udziela odpowiedni urząd.

•Gwarancja i serwis

•Gwarancja

W momencie zakupu otrzymują Państwo na to urządzenie 36 miesięcy gwarancji. Urządzenie wyprodukowano starannie i poddano dokładnej kontroli jakości. W okresie gwarancji usuwamy bezpłatnie wszystkie wady materiałowe i fabryczne. Jeśli mimo to w okresie gwarancji pojawią się usterki, urządzenie należy przestać na podany adres serwisowy, podając następujący numer modelu: 14167506L.

Gwarancji nie podlegają uszkodzenia spowodowane przez nieprawidłowe użytkowanie, nieprzestrzeganie instrukcji obsługi lub ingerencję nieautoryzowanych osób, a także części szybkozużywające się (jak np. elementy świetlné). Ustuga gwarancyjna nie przedłuża ani nie odnawia okresu gwarancji.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

- Adres serwisu

Bezpłatny numer serwisu:

Tel.: 00800 / 27456637

IAN 373016\_2204

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 373016_2204) jako dowód zakupu.

•Deklaracja zgodności CE

Niniejszy produkt spełnia wymagania obowiązujących dyrektyw europejskich i krajowych. Zgodność została wykazana. Odpowiednie objaśnienia i podkładki dokumentacyjne są zdeponowane u producenta.

• Producent
