Tipo di prodotto	Plafoniera a LED
Modello	14167506L
Tensione di alimentazione	230-240 V~, 50 Hz
Potenza nominale	17 W (plafoniera) / 14,5 W (LED)
Classe di protezione	I
Grado di protezione	IP20 (solo per uso interno)
Classe di efficienza energetica	E
Durata della sorgente luminosa	25 000 ore
Sorgente luminosa	LED non sostituibile dall'utente
Utilizzo	Interno, ambiente asciutto e chiuso
Montaggio	Soffitto, su superficie normalmente infiammabile
Strumenti necessari	Matita, rilevatore di tensione, cacciavite, trapano, punta da 6 mm, pinza tagliafili, scala
Contenuto della consegna	1 plafoniera, 3 viti, 3 tasselli, 2 guaine di protezione, 1 manuale
Garanzia	36 mesi
Manutenzione	Pulire con un panno asciutto e privo di pelucchi dopo aver spento l'alimentazione
Smaltimento	Riciclare l'imballaggio e il prodotto secondo le norme locali

Domande frequenti - 14167506L Livarno Lux

Posso installare la plafoniera da solo?

L'installazione elettrica deve essere eseguita da un elettricista professionista o da una persona adeguatamente formata. Seguire scrupolosamente le istruzioni del manuale.

Questa plafoniera è compatibile con un dimmer?

No, questa plafoniera non è adatta a dimmer esterni né a interruttori elettronici.

Posso sostituire il LED?

La sorgente luminosa può essere sostituita solo dal produttore, dal suo servizio di assistenza o da un professionista qualificato.

Qual è il grado di protezione IP20?

IP20 significa che la plafoniera è protetta contro corpi solidi di diametro superiore a 12,5 mm (es. dita) ma non contro l'acqua. È riservata all'uso interno in ambienti asciutti.

Come pulire la plafoniera?

Prima di tutto, interrompere l'alimentazione elettrica (fusibile o interruttore). Lasciare raffreddare completamente, quindi utilizzare un panno asciutto e privo di pelucchi. Non utilizzare mai acqua o solventi.

Cosa fare se la plafoniera non si accende?

Controllare prima il fusibile o l'interruttore. Assicurarsi che il cablaggio sia corretto e che i collegamenti siano ben serrati. Se il problema persiste, contattare il servizio di assistenza.

Questa plafoniera è adatta per un bagno?

No, il grado IP20 non la protegge dall'umidità. È esclusivamente riservata ad ambienti asciutti e chiusi.

Qual è la durata della garanzia?

La garanzia è di 36 mesi dalla data di acquisto, che copre difetti di materiali e di fabbricazione.

Dove trovare il numero del servizio di assistenza?

Il numero di telefono gratuito è 00800 / 27456637. Tieni a portata di mano il tuo riferimento IAN (373016_2204).

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di una matita, un rilevatore di tensione, un cacciavite, un trapano con punta da 6 mm, una pinza tagliafili e una scala.

MANUALE UTENTE 14167506L Livarno Lux

Istruzioni di montaggio, d'uso e di sicurezza

HR

LED STROPNA SVJETILJKA

Upute za montažu, uporabu i sigurnost

GB IE

LED CEILING LIGHT

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

IT Istruzioni di montaggio, d'uso e di sicurezza Pagina 65

Garantie....Pagina 32

Serviceadres....Pagina 32

Conformiteitsverklaring....Página 32

Fabrikant....Pagina 32

Legenda dei pittogrammi utilizzati....Pagina 66

Introduzione....Pagina 67

Utilizzo conforme alla destinazione d'uso....Pagina 67

Dotazione....Pagina 67

Descrizione dei pezzi....Pagina 67

Dati tecnici....Pagina 67

Sicurezza....Pagina 67

Istruzioni di sicurezza....Pagina 67

Preparazione.... Pagina 68

Utensili e materiale necessari....Pagina 68

Prima dell'installazione....Pagina 69

Messa in funzione....Pagina 69

Montaggio della lampada....Pagina 69

Manutenzione e pulizia....Pagina 69

Smaltimento....Pagina 69

Garanzia e assistenza....Pagina 70

Garanzia....Pagina 70

Indirizzo del servizio assistenza.... Pagina 70

Dichiarazione di conformità....Pagina 70

Fabbricante....Pagina 70

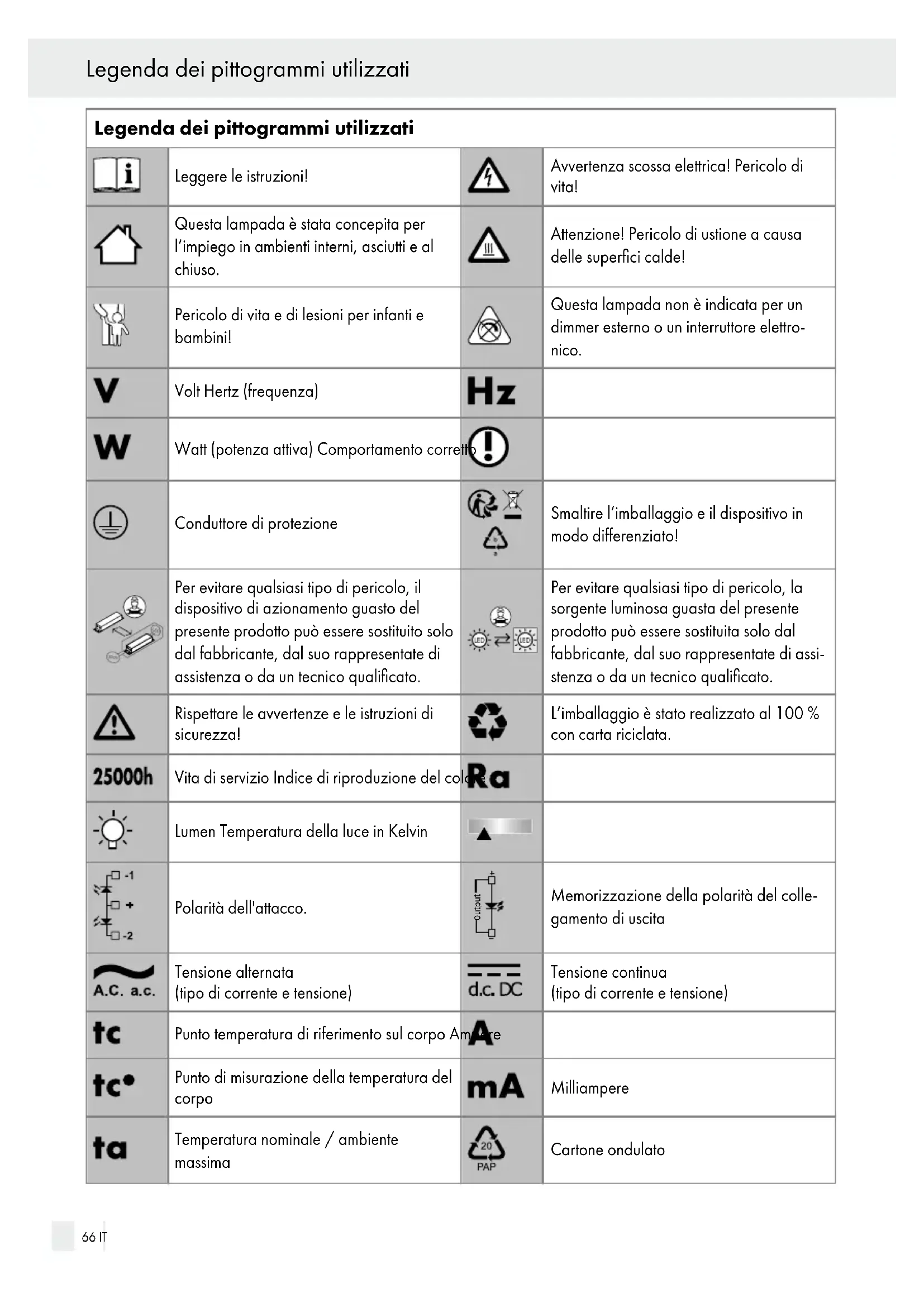

Legenda dei pittogrammi utilizzati
	Leggere le istruzioni!		Avvertenza scossa elettrica! Pericolo di vita!
	Questa lampada è stata concepita per l'impiego in ambienti interni, asciutti e al chiuso.		Attenzione! Pericolo di ustione a causa delle superfici calde!
	Pericolo di vita e di lesioni per infanti e bambini!		Questa lampada non è indicata per un dimmer esterno o un interruttore elettronico.
	Volt Hertz (frequenza)
[kD1K]	Watt (potenza attiva) Comportamento corrett
	Conduttore di protezione	[6H0K]	Smaltire l'imballaggio e il dispositivo in modo differenziato!
	Per evitare qualsiasi tipo di pericolo, il dispositivo di azionamento guasto del presente prodotto può essere sostituito solo dal fabbricante, dal suo rappresentate di assistenza o da un tecnico qualificato.		Per evitare qualsiasi tipo di pericolo, la sorgente luminosa guasta del presente prodotto può essere sostituita solo dal fabbricante, dal suo rappresentate di assistenza o da un tecnico qualificato.
	Rispettare le avvertenze e le istruzioni di sicurezza!		L'imballaggio è stato realizzato al 100 % con carta riciclata.
	Vita di servizio Indice di riproduzione del color	[BHGK]
	Lumen Temperatura della luce in Kelvin
	Polarità dell'attacco.		Memorizzazione della polarità del collegamento di uscita
	Tensione alternata (tipo di corrente e tensione)		Tensione continua (tipo di corrente e tensione)
	Punto temperatura di riferimento sul corpo An
	Punto di misurazione della temperatura del corpo	[YG22]	Milliampere
	Temperatura nominale / ambiente massima		Cartone ondulato

Polietilene (bassa densità)

Lampada LED da soffitto

- Introduzione

Ci congratuliamo per l'acquisto del tuo nuovo dispositivo. Con il presente hai optato per un prodotto d'alta qualità. Leggere attentamente queste istruzioni per l'uso. Aprire la pagina con le illustrazioni. Queste istruzioni fanno parte del prodotto e contengono informazioni importanti per la messa in funzione e la manipolazione. Rispettare sempre le istruzioni di sicurezza. Prima della messa in funzione, verificare che sia presente la tensione corretta e che le parti siano state montate correttamente. In caso di domande in materia di manipolazione del dispositivo, mettersi in contato con il rivenditore di riferimento o con il servizio assistenza. Conservare queste istruzioni e darle a terzi in caso di cessione del prodotto.

- Utilizzo conforme alla destinazione d'uso

Questa lampada è stata concepita per l'impiego in ambienti interni, asciutti e al chiuso. La lampada può essere fissata a tutte le normali superfici infiammabili. Questo prodotto è stato concepito solo per l'uso domestico privato e non per quello commerciale. Questo prodotto è stato concepito solo per il funzionamento normale.

Dotazione

Dopo aver sconfezionato il dispositivo, controllare sempre la completezza della dotazione e il suo stato.

1 Lampada da soffitto a LED (modello 14167506L)

3 Viti

3 Tassello

2 Tubi protettivi

1 Istruzioni per il montaggio e l'uso

- Descrizione dei pezzi

1 Piastra di base 2 Tassello

3 Tubo protettivo
4 Cavo di collegamento alla rete (esterno)
5 Scatola di raccordo
6 Vite
7 Paralume

• Dati tecnici

Lampada:

N. modello: 14167506L

Tensione di funziona- mento: 230–240 V\~, 50 Hz

Sorgente luminosa: LED

Potenza nominale: 17 W

Classe di protezione: I

Tipo di protezione: IP20 (indicato solo per gli ambienti al chiuso)

LED:

Sorgente luminosa: LED

Potenza nominale 14,5 W

Il prodotto comprende sorgenti luminose della classe di efficienza energetica "E".

- Sicurezza

Istruzioni di sicurezza

I danni provocati dall'inosservanza delle istruzioni per l'uso invalidano la garanzia! L'azienda non si assume alcuna responsabilità per i danni indiretti! L'azienda non si assume alcuna responsabilità per i danni alle persone e alle cose causati dall'utilizzo non conforme alla destinazione d'uso o all'inosservanza delle istruzioni di sicurezza!

AVVERTENZA! PERICOLO DI VITA E DI LESIONI PER INFANTI E BAMBINI!

Non permettere mai ai bambini di giocare da soli on il materiale da imballaggio. Pericolo di soffocamento a causa del materiale da imballaggio. I

bambini sottovalutano spesso i pericoli. Tenere sempre i bambini a debita distanza dal prodotto.

Non lasciare mai in giro la lampada o il materiale da imballaggio. La pellicola protettiva / il sacchetto, la minuteria di plastica ecc. possono trasformarsi in giocattoli pericolosi per i bambini.
■ Questo dispositivo non può essere utilizzato da bambini in età inferiori agli 8 anni, nonché da persone con capacità fisiche, sensoriali o psichiche limitate, oppure da persone senza alcuna esperienza e conoscenza in materia senza adeguata supervisione. Inoltre, l'uso è sempre vietato a persone che non sono state istruite sull'utilizzo sicuro del dispositivo e non conoscono i pericoli a questo correlati. I bambini non possono giocare con il dispositivo. La pulizia e la manutenzione non possono essere svolte dai bambini senza adeguata supervisione.

Evitare il pericolo di vita a causa delle scosse elettriche

L'installazione elettrica deve essere effettuata da un elettricista o da una persona qualificata in installazioni elettriche.
■Prima del collegamento alla rete, verificare l'integrità della lampada e del cavo di collegamento. Non utilizzare la lampada in caso di presidenza di danni evidenti.

AVVERTENZA!

Il cavo di rete danneggiato rappresenta un pericolo di vita a causa della scossa elettrica. In caso di danni, riparazioni o altri problemi alla lampada rivolgersi al servizio assistenza o a un elettricista.

■Prima del montaggio rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).
■Prima dell'installazione assicurarsi che la tensione di rete disponibile corrisponda alla tensione di esercizio richiesta della lampada (vedi "Dati tecnici").
■Evitare sempre il contatto tra la lampada e l'acqua o altri liquidi.
Non aprire mai nessuna delle apparecchiature elettriche né inserire oggetti al suo interno. Tali interventi comportano pericolo di morte per scossa elettrica.
Non installare la lampada su una superficie umida o conduttiva!

Evitare il pericolo d'incendio o lesione

Immediatamente dopo il disimballaggio, controllare che la lampada non sia danneggiata. In questo caso mettersi in contatto con il servizio assistenza.

ATTENZIONE! PERICOLO DI USTIONE A CAUSA DELLE SUPERFICI CALDE!

Assicurarsi che la lampada sia spenta e si sia raffreddata prima di toccarla per evitare ustioni. La sorgente luminosa genera molto calore nell'area della testa della lampada.

La sorgente luminosa della lampada può essere sostituita solo dal produttore, da un suo tecnico autorizzato o da una persona qualificata.

Questa sorgente luminosa non è indicata per un dimmer esterno o un interruttore elettronico.

■Non rivolgere mai lo sguardo direttamente alla sorgente luminosa (lampada, LED ecc.).
■Non guardare nella sorgente luminosa con strumenti ottici.

Comportamento corretto

■ Montare la lampada in modo che sia protetta dall'umidità e dallo sporco.
■Preparare con cura il montaggio e riservare un intervallo di tempo sufficiente. Disporre i pezzi e gli utensili e i materiali necessari in modo chiaro e a portata di mano.
■ Siate sempre attenti! Fare sempre attenzione a ciò che si fa e agire sempre con cautela. Non montare mai la lampada se non si è concentrati o non si sta bene.

•Preparazione

- Utensili e materiale necessari

Gli utensili e i materiali summenzionati non sono in dotazione. Si tratta di informazioni e valori non vinco-

lanti per l'orientamento. La natura del materiale dipende dalle condizioni individuali in loco.

• Matita/Utensile per contrassegnare
• Tester di tensione a 2 poli
• Avvitatore
• Trapano
• Punta da trapano (ø 6 mm)
• Taglierina
• Scala

- Prima dell'installazione

Importante: il collegamento elettrico deve essere effettuato da un elettricista o da una persona qualificata in installazioni elettriche. Questa persona deve conoscere le caratteristiche della lampada e le norme in materia di collegamento elettrico.

□Familiarizzare con tutte le istruzioni e le illustrazioni in questo manuale e con la luce stessa prima dell'installazione.
□Prima dell'installazione assicurarsi che non ci sia tensione sulla linea a cui va collegata la lampada. A riguardo, rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).
□ Verificare che non ci sia tensione utilizzando un tester di tensione a 2 poli.

- Messa in funzione

• Montaggio della lampada

□Allentare il paralume 7 ruotando la piastra di base 1 in senso antiorario.
□Posizionare la piastra di base 1 contro il soffitto e marcare i fori per le viti 1 con quelli presenti nella piastra di base 6.
□ Praticare i fori di fissaggio (ca. ø 6 mm, profondità ca. 40 mm). Assicurarsi di non danneggiare il cavo di alimentazione.
□Inserire i tasselli 2 nei fori. Se necessario, utilizzare un martello.
☐ Fissare la piastra di base 1 al soffitto con le viti 6.
□Tirare i tubi protettivi 3 sul cavo L e N del cavo di collegamento di rete (esterno) 4.

Collegare il cavo di collegamento di rete (esterno) 4 alla scatola di raccordo 5 della lampada.
☐ Fare attenzione alla colorazione dei conduttori collegati (conduttore di corrente, nero o marrone = simbolo L, conduttore neutro, blu = simbolo N, conduttore di protezione, verde-giallo = ⏚)
□Assicurarsi che il montaggio sia corretto.
□Fissare il paralume 7 ruotando la piastra di base 1 in senso orario.
Inserire nuovamente il fusibile o riattivare di nuovo il salvavita nella scatola dei fusibili (posizione I).

La lampada è pronta per l'uso.

- Manutenzione e pulizia

AVVERTENZA! PERICOLO DI SCOSSA ELETTRICA!

Prima della pulizia, separare la lampada dalla rete elettrica. A riguardo, rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).

AVVERTENZA! PERICOLO DI SCOSSA ELETTRICA!

Per garantire la sicurezza elettrica, la sorgente luminosa non deve mai essere pulita con acqua né essere immersa in questa o in un altro liquido.

ATTENZIONE! PERICOLO DI USTIONE A CAUSA DELLE SUPERFICI CALDE!

Aspettare che la lampada si sia raffreddata completamente.

Non utilizzare alcun solvente, benzina o similare. La lampada potrebbe subire dei danni.
□Per la pulizia utilizzare un panno asciutto e senza pelucchi.
□Inserire nuovamente il fusibile o riatttivare il salvavita nella scatola dei fusibili (posizione I).

- Smaltimento

L'imballaggio è realizzato con materiali ecocompatibili che è possibile smaltire presso i punti di riciclaggio locali.

Notare l'etichettatura dei materiali di imballaggio nella raccolta differenziata, questi sono contrassegnati da sigle (a) e numeri (b) con il seguente significato: 1-7: plastica/20-22: carta e cartone/80-98: materiali compositi.

Il prodotto e i materiali che costituiscono l'imballaggio sono ricicla-

bili e sono soggette alla responsabilità estesa del produttore. Per un miglior trattamento dei rifiuti, si prega di smaltirli separatamente seguendo i simboli raffigurati sull'imballaggio. Il logo Triman vale solo per la Francia.

Nell'interesse della protezione dell'ambiente, non gettare il prodotto nei rifiuti domestici quando ha esaurito la sua funzione, ma smaltirlo in modo professionale. Puoi saperne di più sui punti di raccolta e sui loro orari di apertura presso la tua amministrazione responsabile.

• Garanzia e assistenza

• Garanzia

L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se tuttavia si dovessero riscontrare dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo di assistenza riportato indicando il codice del modello: 14167506L.

Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l'uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso.

- Indirizzo del servizio assistenza

Numero di servizio gratuito:

Tel.: 00800 / 27456637

IAN 373016\_2204

Per tutte le richieste tenere a portata di mano lo scontrino e il numero articolo (IAN 373016_2204) per attestare l'acquisto.

• Dichiarazione di conformità CE

Questo prodotto è conforme ai requisiti delle norme europee e nazionali. La conformità è stata verificata. Le dichiarazioni e la documentazione sono state fornite dal fabbricante.

•Fabbricante
