14167506L - Belysning Livarno Lux - Gratis brugsanvisning og manual

Produkttype	LED-loftlampe
Model	14167506L
Forsyningsspænding	230-240 V~, 50 Hz
Nominel effekt	17 W (armatur) / 14,5 W (LED)
Beskyttelsesklasse	I
Beskyttelsesgrad	IP20 (kun indendørs brug)
Energiklasse	E
Lyskilde levetid	25 000 timer
Lyskilde	LED kan ikke udskiftes af brugeren
Anvendelse	Indendørs, tørt og lukket miljø
Montering	I loftet, på normalt ubrændbar overflade
Nødvendige værktøjer	Blyant, spændingsdetektor, skruetrækker, boremaskine, bor ø6 mm, afbidningstang, stige
Leveringsindhold	1 loftlampe, 3 skruer, 3 rawplugs, 2 beskyttelsesrør, 1 vejledning
Garanti	36 måneder
Vedligeholdelse	Rengør med en tør, fnugfri klud efter at have afbrudt strømforsyningen
Bortskaffelse	Genbrug emballagen og produktet i henhold til lokale retningslinjer

Ofte stillede spørgsmål - 14167506L Livarno Lux

Kan jeg selv installere armaturet?

Elinstallationen skal udføres af en professionel elektriker eller en behørigt uddannet person. Følg nøje anvisningerne i vejledningen.

Er dette armatur kompatibelt med en dæmper?

Nej, dette armatur er ikke egnet til eksterne dæmpere eller elektroniske kontakter.

Kan jeg udskifte LED'en?

Lyskilden kan kun udskiftes af producenten, dennes serviceafdeling eller en kvalificeret fagperson.

Hvad er beskyttelsesgraden IP20?

IP20 betyder, at armaturet er beskyttet mod faste genstande større end 12,5 mm (f.eks. fingre), men ikke mod vand. Det er kun til tørt indendørs brug.

Hvordan rengør jeg armaturet?

Afbryd først strømforsyningen (sikring eller afbryder). Lad det køle helt af, og brug derefter en tør, fnugfri klud. Brug aldrig vand eller opløsningsmidler.

Hvad gør jeg, hvis armaturet ikke tænder?

Kontroller først sikringen eller afbryderen. Sørg for, at ledningsføringen er korrekt, og at forbindelserne er stramme. Hvis problemet fortsætter, kontakt kundeservice.

Er dette armatur egnet til badeværelse?

Nej, IP20-graden beskytter ikke mod fugt. Det er udelukkende til tørre, lukkede miljøer.

Hvad er garantiens varighed?

Garantien er på 36 måneder fra købsdatoen og dækker materiale- og fabrikationsfejl.

Hvor finder jeg kundeservicenummeret?

Det gratis telefonnummer er 00800 / 27456637. Hav venligst din IAN-referencenummer (373016_2204) klar.

Hvilke værktøjer er nødvendige til installationen?

Du har brug for en blyant, en spændingsdetektor, en skruetrækker, en boremaskine med 6 mm bor, en afbidningstang og en stige.

BRUGSANVISNING 14167506L Livarno Lux

Monterings-, betjenings- og sikkerhedshenvisninger

SI

STROPNA LED-SVETILKA

For du laser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

IT

DK Monterings-, betjenings- og sikkerhedshenvisninger Side 59

Billedtekst til de anvendte piktogrammer....Side 60

Indledning....Side 61

Beskrivelse af de enkelte dele.... Side 61

Sikkerhed....Side 61

Sikkerhedshenvisninger....Side 61

Forberedelse....Side 62

Nødvendigt værktøj og materiale....Side 62

Før installationen....Side 62

Ibrugtagning....Side 63

Montering af lampe.... Side 63

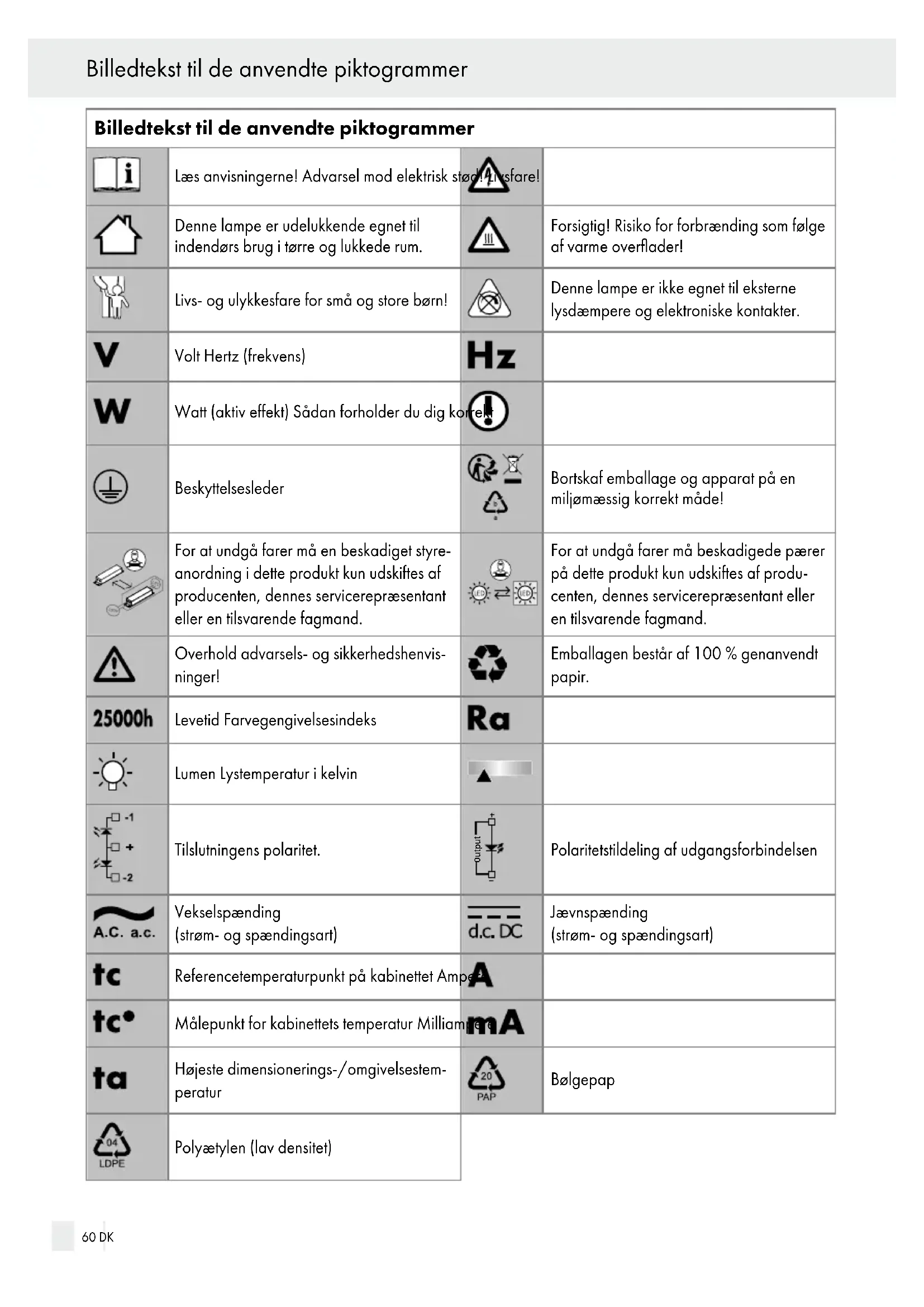

Billedtekst til de anvendte piktogrammer
	Læs anvisningernel Advarsel mod elektrisk stå fare!
	Denne lampe er udelukkende egnet til indendørs brug i tørre og lukkede rum.		Forsigtig! Risiko for forbrænding som følge af varme overflader!
	Livs- og ulykkesfare for små og store børn!		Denne lampe er ikke egnet til eksterne lysdæmpere og elektroniske kontakter.
	Volt Hertz (frekvens)
	Watt (aktiv effekt) Sådan forholder du dig ko
	Beskyttelsesleder	[IMAGE]	Bortskaf emballage og apparat på en miljømæssig korrekt måde!
	For at undgå farer må en beskadiget styreanordning i dette produkt kun udskiftes af producenten, dennes servicerepræsentant eller en tilsvarende fagmand.		For at undgå farer må beskadigede pærer på dette produkt kun udskiftes af producenten, dennes servicerepræsentant eller en tilsvarende fagmand.
	Overhold advarsels- og sikkerhedshenvisninger!		Emballagen består af 100 % genanvendt papir.
	Levetid Farvegengivelsesindeks
	Lumen Lystemperatur i kelvin
	Tilslutningens polaritet.		Polaritetstildeling af udgangsforbindelsen
	Vekselspænding(strøm- og spændingsart)		Jævnspænding(strøm- og spændingsart)
	Referencetemperaturpunkt på kabinettet Amp
	Målepunkt for kabinettets temperatur Milliam
	Højeste dimensionerings-/omgivelsestemperatur		Bølgepap
	Polyætylen (lav densitet)

LED loftslampe

- Indledning

Vi ønsker dig tillykke med købet af dit nye produkt. Med købet har du besluttet dig for et førsteklasses produkt. Læs denne betjeningsvejledning fuldstændigt og omhyggeligt igennem. Fold siden med afbildningerne ud. Denne vejledning hører til dette produkt og indeholder vigtige henvisninger om ibrugtagning og håndtering. Overhold altid alle sikkerhedshenvisninger. Kontroller inden ibrugtagningen, om den korrekte spænding er tilstede, og om alle dele er rigtigt monteret. Skulle du have spørgsmål eller være usikker med hensyn til håndteringen af apparatet, så kontakt venligst din forhandler eller servicestedet. Denne vejledning skal opbevares omhyggeligt og i givet fald gives videre til tredjemand.

Denne lampe er udelukkende egnet til indendørs brug i tørre og lukkede rum. Lampen kan monteres på alle normalt antændelige overflader. Produktet er kun beregnet til brug i private husholdninger og ikke til kommerciel brug. Dette produkt er beregnet til normal drift.

- Leverede dele

Kontroller altid umiddelbart efter udpakningen, om de leverede dele er komplette, samt om produktet er i fejlfri tilstand.

1 LED-loftslampe (model 14167506L)

3 skruer

3 rawlplugs

2 beskyttelsesslanger

1 monterings- og betjeningsvejledning

- Beskrivelse af de enkelte dele

1 Bundplade
2 Rawlplugs
3 Beskyttelsesslange
4 Strømtislutningskabel (ekstern)
5 Kronemuffe

6 Skruer
7 Lampeskærm

- Tekniske data

Lampe:

Model-nr: 14167506L

Driftsspænding: 230–240 V\~, 50 Hz

Pære: LED'er

Mærkeeffekt: 17 W

Kapslingsklasse: IP20 (kun egnet til indendørs brug)

LED:

Pære: LED'er

Mærkeeffekt 14,5 W

Dette produkt indeholder lyskilder i energieffektivitetsklasse "E".

•Sikkerhed

Sikkerhedshenvisninger

Ved skader, som forårsages af ikke-overholdelse af denne betjeningsvejledning, bortfalder garantikravet! For følgeskader overtages ingen hæftelse! Ved materielle skader eller personskader, som forårsages gennem uhensigtsmæssig håndtering eller ikkeoverholdelse af sikkerhedshenvisningerne, overtages der ingen hæftelse!

LIVS- OG ULYKKES- FARE FOR SMÅB∅RN OG B∅RN!

Børn må aldrig være uden opsyn med emballagen. Der er fare for kvælning gennem emballagen. Børn undervurderer ofte farerne. Hold altid børn på afstand af produktet.

■Lad ikke lampen eller emballagematerialet ligge og flyde. Plastfolie, plastposer, plastdele osv. kan blive til farligt legetøj for børn.

■ Dette apparat kan benyttes af børn fra 8 års alderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, när de er under opsyn eller er blevet undervist mht. sikker brug af produktet

og forstår de derudaf resulterende farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

Undgå livsfare på grund af elektrisk stød

Lad el-installationen blive udført af en faguddannet elektriker eller en person, der er instrueret i udførelsen af elektriske installationer.
■ Kontroller lampen og tilslutningsledningen for eventuelle skader inden hver strømtilslutning. Lampen må aldrig anvendes, hvis der konstateres nogen som helst form for skade.

ADVARSEL!

Beskadigede strømledninger udgør en livsfare gennem elektrisk stød. Henvend dig ved beskadigelser, reparationer og andre problemer med lampen til et servicested eller en faguddannet elektriker.

■Fjern sikringen inden montagen eller slå afbryderen til overstrømsbeskyttelsen i tavlen fra (0-stilling).
■Kontroller inden monteringen, at den tilstedeværende netspænding stemmer overens med lampens nødvendige driftspænding (se "Tekniske data").
■ Undgå absolut at lampen kommer i berøring med vand eller andre væsker.
De elektriske dele må aldrig åbnes og der må ikke stikkes genstande ind i dem. Denne slags indgreb betyder livsfare gennem elektrisk stød.
Lampen må ikke installeres på fugtigt eller ledende underlag!

Sørg for, at lampen er slukket og afkølet, før du rører ved den, så du undgår forbrændinger. Lyskilder genererer meget varme i området omkring lampehovedet.

Lampens pære må kun udskiftes af producenten eller af en af denne udpeget servicetekniker eller af en tilsvarende kvalificeret person.

■ Denne lampe er ikke egnet til eksterne

■Kig ikke direkte ind i lyskilden (pære, LED etc.).
■ Kig ikke med optiske instrumenter ind i lyskilden.

Sådan forholder du dig rigtigt

■Monter lampen således, at den er beskyttet mod fugt og snavs.

Forbered monteringen omhyggeligt og giv dig god tid. Læg alle enkeltdele og yderligere nødvendigt værktøj eller materiale inden monteringen overskueligt og tilgængeligt til rette.
Vær hele tiden koncentreret! Vær altid opmærksom på hvad du gør og brug din sunde fornuft. Monter ikke lampen, hvis du er ukoncentreret eller føler dig dårligt tilpas.

-Forberedelse

•Nødvendigt værktøj og materiale

Det angivne værktøj og materiale følger ikke med leveringen. Der er tale om uforpligtende angivelser og værdier til orientering. Materialets beskaffenhed afhænger af de individuelle forhold på stedet.

• blyant / markeringsredskab
• 2-polet spændingsmåler
• skruetrækker
• boremaskine
• bor (ø 6 mm)
• skævbider
• stige

•Før installationen

Vigtigt: Den elektriske tilslutning skal foretages af en faglært elektriker eller en person, der er instrueret i udførelsen af elinstallationer. Denne person skal have kendskab til lampens egenskaber og til bestemmelserne for tilslutningen.

□Gør dig fortrolig med alle anvisninger og afbildninger i denne vejledning, samt med selve lampen inden installationen.
Før installationen bør du sikre dig, at der ikke er spænding på den ledning, som lampen skal tilsluttes

til. Fjern hertil sikringen eller slå overstrømsafbryderen i tavlen fra (0-stilling).

□Kontroller at der ikke er spænding med en 2-polet spændingsmåler.

- Ibrugtagning

- Montering af lampe

□Løsn lampeskærmen 7 ved at skrue den mod uret af bundpladen 1.
□Hold bundpladen 1 op mod loftet, og markér borehullerne ved hjælp hullerne i bundpladen 1 til skruerne 6.
☐ Bor fastgørelseshullerne (ca. ∅ 6 mm, dybde ca. 40 mm). Sørg for ikke at beskadige tilførselsledningen.
□Sæt rawlpluggene 2 ind i borehullerne. Brug om nødvendigt en hammer.
□Fastgør bundpladen 1 i loftet ved hjælp af skruerne 6.
□Træk beskyttelseslangerne 3 over lederne L og N på strømtilslutningskablet (ekstern) 4.
□Forbind strømtilslutningskablet (ekstern) 4 med lampen ved hjælp af en kronemuffe 5.
Vær også opmærksom på farvesammensætningen af de tilsluttede ledninger (strømførende leder, sort eller brun = symbol L, nulleder, blå = symbol N, beskyttelsesleder, grøn-gul =
□ Sørg for, at alt er monteret korrekt.
□Fastgør lampeskærmen 7 på bundpladen 1 ved at skrue med uret.
Sæt sikringen i igen, eller slå automatsikringen på tavlen til (I-stilling).

Din lampe er nu klar til brug.

Fjern altid lampen fra strømnettet inden rengøringen. Fjern hertil sikringen eller slå overstrømsafbryderen i tavlen fra (0-stilling).

ADVARSEL! FARE FOR ELEKTRISK ST∅D!

På grund af den elektriske sikkerhed, må lampen aldrig rengøres med vand eller andre væsker eller endda sænkes ned i vand.

FORSIGTIG! FORBRÆNDINGSFARE GENNEM VARME OVERFLADER!

Lad lampen køle fuldstændigt af.

Brug ingen opløsningsmidler, benzin eller lignende. Herved vil lampen kunne tage skade.
□Anvend kun en tør, fnugfri klud til rengøring.

Sæt sikringen i igen eller slå overstrømsafbryderen i tavlen til (I-stilling).

•Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer / 20–22: papir og pap / 80–98: kompositmaterialer.

Produktet og emballa- gematerialerne er genanvendelige og

underlagt et udvidet producentansvar. Bortskaf dem separat ved at følge de viste symboler på emballagen for bedre affaldshändtering. Triman-logoet gælder kun for Frankrig.

For miljøets skyld må produktet aldrig smides ud sammen med husholdningsaffaldet, när det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. Du kan få oplysninger om indsamlingssteder og deres åbningstider hos din ansvarlige forvaltning.

Du får 36 måneders garanti på dette apparat fra købstidspunktet. Apparatet er blevet omhyggeligt

Garanti og service

produceret og har gennemgået en grundig kvalitetskontrol. Indenfor garantitiden retter vi omkostningsfrit alle materiale- eller produktionsfejl. Skulle der alligevel opstå mangler i garantiperioden, bedes du sende apparatet til den oplyste serviceadresse med angivelse af følgende modelnummer: 14167506L.

Garantien omfatter ikke skader, som er opstået på grund af forkert håndtering, manglende overholdelse af betjeningsvejledningen eller indgreb foretaget af ikke-autoriserede personer samt slid i forbindelsen med brugen (som f.eks. lyskilder). Garantitiden forlænges eller fornys ikke gennem garantiydelsen.

•Serviceadresse

373016_2204) klar som dokumentation for købet i

forbindelse med alle forespørgsler.

• Konformitetserklæring CE

Dette produkt opfylder kravene iht. de gældende europæiske og nationale retningslinjer. Overensstemmelsen er blevet dokumenteret. Tilsvarende erklæringer og bilag er deponeret hos producenten.

• Producent
