Produkttype	LED spotlampe
Mærke	Livarno Lux
Model	14158402L / 14158405L / 14158406L
Spænding	230–240 V~, 50 Hz
Nominel effekt	3 W maks.
Beskyttelsesklasse	I
IP-klasse	IP20
Pæretype	LED GU10, 1 x 3 W maks
Fatning	GU10
Spredningsvinkel	38°
Anvendelse	Kun indendørs
Leveringsomfang	1 LED-spot, 2 skruer, 2 rawlplug, 2 beskyttelseshylstre, 1 GU10 pære, 1 sugekop, 1 afstandsring, 1 vejledning
Vedligeholdelse	Rengør med en tør, fnugfri klud
Sikkerhed	Installation af kvalificeret elektriker; afbryd strømmen før indgreb
Garanti	36 måneder
Kundeservice	Gratis nummer 00800/27456637, IAN 373013_2204

Ofte stillede spørgsmål - 14158402L Livarno Lux

Hvordan installeres armaturet?

Den elektriske installation skal udføres af en kvalificeret elektriker. Før installation skal du afbryde sikringen eller afbryderen og kontrollere, at der ikke er spænding. Fastgør monteringsbeslaget til væggen, forbind kablerne med samlemuffer, og skru derefter armaturet fast på beslaget. Sæt pæren i, og tænd for strømmen.

Hvordan skifter jeg pæren?

Afbryd først strømmen ved at fjerne sikringen eller slukke afbryderen. Lad pæren køle af. Brug sugekoppen til at dreje pæren en halv omgang mod uret. Udskift den med en ny GU10 pære på maks. 3 W, og drej den derefter med uret. Tænd for strømmen.

Hvilken pære skal jeg bruge?

Brug udelukkende en LED-pære GU10 med en maksimal effekt på 3 W. Den nominelle effekt er maks. 3 W. Brug ikke andre typer pærer.

Kan jeg bruge en dæmper?

Nej, dette armatur er ikke egnet til eksterne dæmpere eller elektroniske kontakter. Brug det kun med en standard kontakt.

Hvordan indstiller jeg spotlampen?

Ændr kun retningen, når pæren er slukket og kølet af. Drej eller vip forsigtigt spotlampen til den ønskede position.

Hvordan rengør jeg armaturet?

Afbryd strømmen før rengøring. Brug kun en tør, fnugfri klud. Brug aldrig vand, opløsningsmidler eller kemikalier.

Hvad gør jeg ved funktionsfejl?

Kontrollér først, at pæren er korrekt isat, og at afbryderen er tændt. Hvis problemet fortsætter, kontakt kundeservice på 00800/27456637 og angiv IAN 373013_2204.

Hvor finder jeg reservedele?

Reservedele (GU10 pære, sugekop, afstandsring) fås hos kundeservice. Ring til gratisnummer 00800/27456637 med referencen IAN 373013_2204.

Hvad er pærens levetid?

Vejledningen angiver ikke en nøjagtig levetid. LED-pæren har en typisk lang levetid, men betragtes som en sliddele. Udskift den ved fejl.

Er armaturet egnet til udendørs brug?

Nej, dette armatur er udelukkende designet til indendørs brug. Det har en beskyttelsesklasse IP20, hvilket betyder, at det ikke er beskyttet mod fugt eller vandsprøjt.

BRUGSANVISNING 14158402L Livarno Lux

Monterings-, betjenings- og sikkerhedshenvisninger

\$1

LED-REFLEKTOR

For du laser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

IT

DK Monterings-, betjenings- og sikkerhedshenvisninger Side 69

Billedtekst til de anvendte piktogrammer....Side 70

Indledning....Side 71

Beskrivelse af de enkelte dele.... Side 71

Sikkerhed....Side 71

Sikkerhedshenvisninger....Side 71

Forberedelse....Side 72

Nødvendigt værktøj og materiale....Side 72

Før installationen....Side 73

Ibrugtagning....Side 73

Montering af lampe.... Side 73

Justering af spot....Side 73

Udskiftning af lyskilde....Side 73

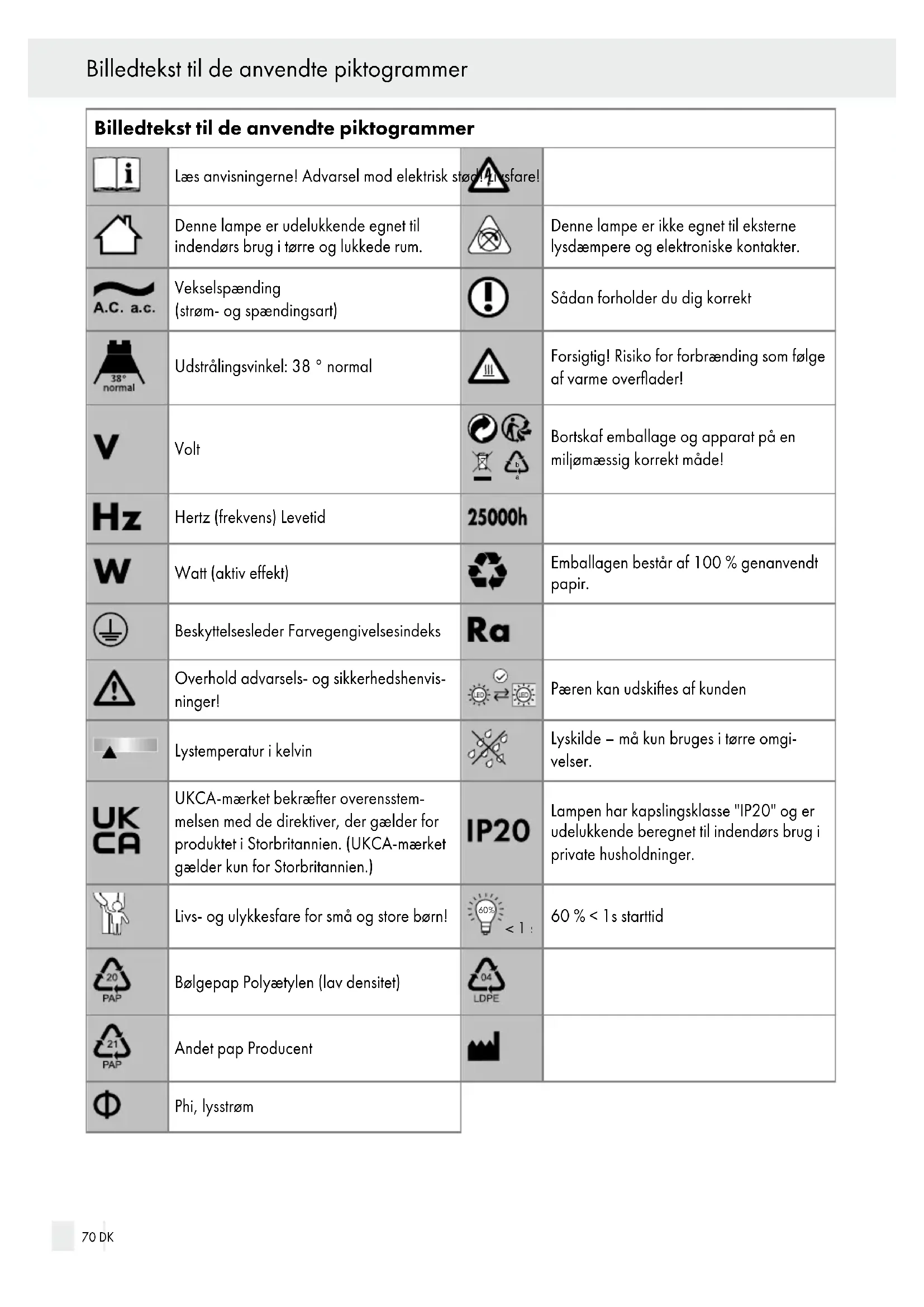

Billedtekst til de anvendte piktogrammer
	Læs anvisningerne! Advarsel mod elektrisk stø fare!
	Denne lampe er udelukkende egnet til indendørs brug i tørre og lukkede rum.		Denne lampe er ikke egnet til eksterne lysdæmpere og elektroniske kontakter.
A.C. a.c.	Vekselspænding(strøm- og spændingsart)		Sådan forholder du dig korrekt
normal	Udstrålingsvinkel: 38 ° normal		Forsigtig! Risiko for forbrænding som følge af varme overflader!
	Volt	[BXWC]	Bortskaf emballage og apparat på en miljømæssig korrekt måde!
	Hertz (frekvens) Levetid	25000h
	Watt (aktiv effekt)		Emballagen består af 100 % genanvendt papir.
	Beskyttelsesleder Farvegengivelsesindeks	[6C8W]
	Overhold advarsels- og sikkerhedshenvisninger!		Pæren kan udskiftes af kunden
	Lystemperatur i kelvin		Lyskilde – må kun bruges i tørre omgi-velser.
	UKCA-mærket bekræfter overensstem-melsen med de direktiver, der gælder for produktet i Storbritannien. (UKCA-mærket gælder kun for Storbritannien.)		Lampen har kapslingsklasse "IP20" og er udelukkende beregnet til indendørs brug i private husholdninger.
	Livs- og ulykkesfare for små og store børn!		60 % < 1 s starttid
	Bølgepap Polyætylen (lav densitet)
	Andet pap Producent
	Phi, lysstrøm

LED lampe

- Indledning

Vi ønsker dig tillykke med købet af dit nye produkt. Med købet har du besluttet dig for et førsteklasses produkt. Læs denne betjeningsvejledning fuldstændigt og omhyggeligt igennem. Fold siden med afbildningerne ud. Denne vejledning hører til dette produkt og indeholder vigtige henvisninger om ibrugtagning og håndtering. Overhold altid alle sikkerhedshenvisninger. Kontroller inden ibrugtagningen, om den korrekte spænding er tilstede, og om alle dele er rigtigt monteret. Skulle du have spørgsmål eller være usikker med hensyn til håndteringen af apparatet, så kontakt venligst din forhandler eller service-stedet. Denne vejledning skal opbevares omhyggeligt og i givet fald gives videre til tredjemand.

Denne lampe er udelukkende egnet til indendørs brug. Lampen kan monteres på alle normalt antændelige overflader Dette apparat er kun bestemt til anvendelse i private husholdninger. Dette produkt er beregnet til normal drift.

- Leverede dele

Kontroller altid umiddelbart efter udpakningen, om de leverede dele er komplette, samt om produktet er i fejlfri tilstand.

1 LED-spot, model 14158402L / 14158405L / 14158406L

2 skruer

2 rawlplugs

2 beskyttelsesslanger

1 pære, GU10

1 sugekop

1 afstandsring

1 monterings- og betjeningsvejledning

- Beskrivelse af de enkelte dele

1 Strømtislutningsledning (ekstern)
2 Rawlplug

3 Monteringsskruer (tilslutningsdåse)
4 Skruer (monteringsbeslag)
5 Tilslutningsdåse
6 Spot
7 Paere
8 Sugekop
9 Afstandsring
10 Beskyttelsesslange
11 Kronemuffe
12 Monteringsbeslag

•Tekniske data

Lampe:

Model-nr: 14158402L / 14158405L /

14158406L

Driftsspænding: 230–240 V\~, 50 Hz

Nominel effekt: Maks. 3 W

Dette produkt indeholder en lyskilde i energieffektivitetsklassen "G".

•Sikkerhed

Sikkerhedshenvisninger

Ved skader, som forårsages af ikke-overholdelse af denne betjeningsvejledning, bortfalder garantikravet! For følgeskader overtages ingen hæftelse! Ved materielle skader eller personskader, som forårsages gennem uhensigtsmæssig håndtering eller ikkeoverholdelse af sikkerhedshenvisningerne, overtages der ingen hæftelse!

LIVS- OG ULYKKES- FARE FOR SMÅB∅RN OG B∅RN!

Børn må aldrig være uden opsyn med emballagen. Der er fare for kvælning gennem emballagen. Børn undervurderer ofte farerne. Hold altid børn på afstand af produktet.

■Dette apparat kan benyttes af børn fra 8 års alderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller er blevet undervist mht. sikker brug af produktet og forstår de derudaf resulterende farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

Undgå livsfare på grund af elektrisk stød

Lad el-installationen blive udført af en faguddannet elektriker eller en person, der er instrueret i udfø- relsen af elektriske installationer.

■ Kontroller lampen og tilslutningsledningen for eventuelle skader inden hver strømtilslutning. Lampen må aldrig anvendes, hvis der konstateres nogen som helst form for skade.

ADVARSEL!

Beskadigede strømledninger udgør en livsfare gennem elektrisk stød. Henvend dig ved beskadigelser, reparationer og andre problemer med lampen til et servicested eller en faguddannet elektriker.

■Fjern sikringen inden montagen eller slå afbryderen til overstrømsbeskyttelsen i tavlen fra (0-stilling).
■ Kontroller inden monteringen, at den tilstedeværende netspænding stemmer overens med lampens nødvendige driftspænding (se "Tekniske data").
■ Undgå absolut at lampen kommer i berøring med vand eller andre væsker.
De elektriske dele må aldrig åbnes og der må ikke stikkes genstande ind i dem. Denne slags indgreb betyder livsfare gennem elektrisk stød.
Lampen må ikke installeres på fugtigt eller ledende underlag!

Kontroller lampen for beskadigelser umiddelbart efter udpakningen.

■Monter ikke lampen med defekte lyskilder og / eller lampeglas. Ret i givet fald henvendelse til servicestedet med henblik på ombytning.

FORSIGTIG! FORBRÆNDINGSFARE GENNEM VARME OVERFLADER!

Sørg for, at lampen er slukket og afkølet, før du rører ved den, så du undgår forbrændinger. Lyskilder genererer meget varme i området omkring lampehovedet.

■Lad lampen køle fuldstændigt af.

■ Skift straks defekte pærer ud med nye pærer. Inden du skifter pærer, skal du altid først fjerne sikringen eller slå automatsikringen fra.
Lad ikke lampen eller emballagematerialet ligge og flyde. Plastfolie, plastposer, plastdele osv. kan blive til farligt legetøj for børn.
Lyskilde – må kun bruges i tørre omgi-

velser.

■ Denne lampe er ikke egnet til eksterne

Sådan forholder du dig rigtigt

■Brug kun den type pære, der er angivet i kapitlet "Tekniske data".
■Monter lampen således, at den er beskyttet mod fugt og snavs.
Forbered monteringen omhyggeligt og giv dig god tid. Læg alle enkeltdele og yderligere nødvendigt værktøj eller materiale inden monteringen overskueligt og tilgængeligt til rette.
Vær hele tiden koncentreret! Vær altid opmærksom på hvad du gør og brug din sunde fornuft. Monter ikke lampen, hvis du er ukoncentreret eller føler dig dårligt tilpas.

- Forberedelse

•Nødvendigt værktøj og materiale

Det angivne værktøj og materiale følger ikke med leveringen. Der er tale om uforpligtende angivelser og

værdier til orientering. Materialets beskaffenhed afhænger af de individuelle forhold på stedet.

• Blyant/markeringsværktøj
• 2-polet spændingstester
• Skruetrækker
• Boremaskine
• Bor (ø 6 mm)
• Skævbider
• Stige
• Hammer

- Før installationen

Vigtigt: Den elektriske tilslutning skal foretages af en faglært elektriker eller en person, der er instrueret i udførelsen af elinstallationer. Denne person skal have kendskab til lampens egenskaber og til bestemmelserne for tilslutningen.

☐Gør dig fortrolig med alle anvisninger og afbildninger i denne vejledning, samt med selve lampen inden installationen.
Før installationen bør du sikre dig, at der ikke er spænding på den ledning, som lampen skal tilsluttes til. Fjern hertil sikringen eller slå overstrømsafbryderen i tavlen fra (0-stilling).
□ Kontroller at der ikke er spænding med en 2-polet spændingsmåler.

- Ibrugtagning

- Montering af lampe

Løsn de skruer 3, der er synlige på siden af tilslutningsdåsen 5, og fjern monteringsbeslaget 12 på bagsiden.
□Markér borehullerne til skruerne ved hjælp af langhullerne i monteringsbeslaget 12.
Bor fastgørelseshullerne (diameter ca. 6 mm, dybde ca. 40 mm). Sørg for ikke at beskadige tilførselsledningen.
□Sæt rawlpluggene 2 ind i borehullerne. Brug om nødvendigt en hammer.
□Fastgør monteringsbeslaget 12 ved hjælp af de medfølgende skruer 4.
□Træk beskyttelseslangerne 10 over lederne L og N på nettilslutningsledningen (ekstern) 1.

□Forbind lampens tilslutningsledning med nettilslutningsledningen (ekstern) 1 ved hjælp af en kronemuffe 11.

Bemærk: Sørg for, at de enkelte ledere i nettilslutningsledningen (ekstern) tilsluttes rigtigt: strømførende leder, sort eller brun = symbol L, neutral leder, blå = symbol N, beskyttelsesleder, grøn-gul = symbol ⏻.

Skru lampen fast på monteringsbeslaget 12 ved hjælp af skruerne 3.
□Sæt afstandsringen 9 forsigtigt hen over pæren. Sørg for, at den sidder korrekt.
□Sæt sugekoppen 8 fast på pæreglasset 7.
□Sæt pærén 7 forsigtigt ind i fatningen.
□Sæt GU10-pæren 7 i ved at dreje den forsigtigt en halv omgang med uret. Kontroller, at den sidder korrekt.
Sæt sikringen i igen, eller slå automatsikringen på tavlen til (I-stilling).

Din lampe er nu klar til brug.

- Justering af spot

□Du må kun ændre spottets retning 6, när lampen er slukket.
□Lad lampen køle helt af.
☐ Drej eller bøj spottet 6 i den ønskede position.

• Udskiftning af lyskilde

ADVARSEL! FARE FOR ELEKTRISK ST∅D!

Afbryd lampen fra strømnettet, inden du skifter pæren. Dette gør du ved at fjerne sikringen eller slå automatsikringen i tavlen fra (0-stilling).

■Brug kun den type pære, der er angivet i kapitlet "Tekniske data".
□Lad lampen køle helt af.
☐Fjern den defekte pære 7 ved at fastgøre sugekoppen 8 på pæren 7 og dreje den forsigtigt en halv omgang mod uret.
☐Tag afstandsringen ☐af den defekte pære ☐7, og sæt afstandsringen på den nye pære ☐7.
□Sæt den nye pære 7 i ved at fastgøre sugekoppen 8 på den nye pære 7 og dreje den

forsigtigt en halv omgang med uret. Kontroller, at den sidder korrekt.

Sæt sikringen i igen, eller slå automatsikringen i tavlen til igen (I-stilling).

Fjern altid lampen fra strømnettet inden rengøringen. Fjern hertil sikringen eller slå overstrømsafbryderen i tavlen fra (0-stilling).

ADVARSEL! FARE FOR ELEKTRISK ST∅D!

På grund af den elektriske sikkerhed, må lampen aldrig rengøres med vand eller andre væsker eller endda sænkes ned i vand.

FORSIGTIG! FORBRÆNDINGSFARE GENNEM VARME OVERFLADER!

Lad lampen køle fuldstændigt af.

■Brug ingen opløsningsmidler, benzin eller lignende. Herved vil lampen kunne tage skade.

□Anvend kun en tør, fnugfri klud til rengøring.

Sæt sikringen i igen eller slå overstrømsafbryderen i tavlen til (I-stilling).

•Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer / 20–22: papir og pap / 80–98: kompositmaterialer.

Produktet og emballagematerialerne er genanvendelige og underlagt et udvidet producent-

ansvar. Bortskaf dem separat ved at følge de viste symboler på emballagen for bedre affaldshändtering. Triman-logoet gælder kun for Frankrig.

For miljøets skyld må produktet aldrig smides ud sammen med husholdningsaffaldet, när det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. Du kan få oplysninger om indsamlingssteder og deres åbningstider hos din ansvarlige forvaltning.

Du får 36 måneders garanti på dette apparat fra købstidspunktet. Apparatet er blevet omhyggeligt produceret og har gennemgået en grundig kvalitetskontrol. Indenfor garantitiden retter vi omkostningsfrit alle materiale- eller produktionsfejl. Skulle der alligevel opstå mangler i garantiperioden, bedes du sende apparatet til den oplyste serviceadresse med angivelse af følgende modelnummer: 14158402L/14158405L/14158406L.

Garantien omfatter ikke skader, som er opstået på grund af forkert håndtering, manglende overholdelse af betjeningsvejledningen eller indgreb foretaget af ikke-autoriserede personer samt slid i forbindelsen med brugen (som f.eks. lyskilder). Garantitiden forlænges eller fornys ikke gennem garantiydelsen.

•Serviceadresse

Hold kvitteringen og varenummeret (IAN 373013_2204) klar som dokumentation for købet i forbindelse med alle forespørgsler.

Dette produkt opfylder kravene iht. de gældende europæiske og nationale retningslinjer. Overensstemmelsen er blevet dokumenteret. Tilsvarende erklæringer og bilag er deponeret hos producenten.

• Producent
