Producttype	LED-spotlamp
Merk	Livarno Lux
Model	14158402L / 14158405L / 14158406L
Voedingsspanning	230–240 V~, 50 Hz
Nominaal vermogen	3 W max.
Beschermingsklasse	I
Beschermingsgraad	IP20
Lamp type	LED GU10, 1 x 3 W max
Voet	GU10
Uitstralingshoek	38°
Gebruik	Alleen binnenshuis
Inhoud van de levering	1 LED-spot, 2 schroeven, 2 pluggen, 2 beschermhulzen, 1 GU10-lamp, 1 zuignap, 1 afstandsring, 1 handleiding
Onderhoud	Reinigen met een droge, pluisvrije doek
Veiligheid	Installatie door een gekwalificeerde elektricien; schakel de stroom uit voor onderhoud
Garantie	36 maanden
Klantenservice	Gratis nummer 00800/27456637, IAN 373013_2204

Veelgestelde vragen - 14158402L Livarno Lux

Hoe installeer ik het armatuur?

De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel vóór de installatie de zekering of installatieautomaat uit en controleer of er geen spanning is. Bevestig de montagebeugel aan de muur, sluit de kabels aan met de klem, en schroef vervolgens het armatuur op de beugel. Plaats de lamp en schakel de stroom weer in.

Hoe vervang ik de lamp?

Schakel eerst de stroom uit door de zekering te verwijderen of de installatieautomaat uit te schakelen. Laat de lamp afkoelen. Gebruik de zuignap om de lamp een halve slag tegen de klok in te draaien. Vervang deze door een nieuwe GU10-lamp van max. 3 W, en draai deze met de klok mee. Zet de stroom weer aan.

Welke lamp moet ik gebruiken?

Gebruik uitsluitend een LED GU10-lamp met een maximaal vermogen van 3 W. Het nominale vermogen is max. 3 W. Gebruik geen andere soorten lampen.

Kan ik een dimmer gebruiken?

Nee, dit armatuur is niet geschikt voor externe dimmers of elektronische schakelaars. Gebruik het alleen met een standaardschakelaar.

Hoe richt ik de spot?

Verander de richting alleen wanneer de lamp uit en afgekoeld is. Draai of kantel de spot voorzichtig in de gewenste stand.

Hoe reinig ik het armatuur?

Schakel de stroom uit vóór het reinigen. Gebruik alleen een droge, pluisvrije doek. Gebruik nooit water, oplosmiddelen of chemicaliën.

Wat te doen bij een storing?

Controleer eerst of de lamp goed is geplaatst en of de installatieautomaat is ingeschakeld. Als het probleem aanhoudt, neem dan contact op met de klantenservice op 00800/27456637 en vermeld de IAN 373013_2204.

Waar vind ik reserveonderdelen?

Reserveonderdelen (GU10-lamp, zuignap, afstandsring) zijn verkrijgbaar via de klantenservice. Bel het gratis nummer 00800/27456637 met referentie IAN 373013_2204.

Wat is de levensduur van de lamp?

De handleiding vermeldt geen exacte levensduur. De LED-lamp heeft een typisch lange levensduur, maar wordt beschouwd als een verbruiksartikel. Vervang deze bij defect.

Is het armatuur geschikt voor buiten?

Nee, dit armatuur is uitsluitend ontworpen voor gebruik binnenshuis. Het heeft een beschermingsgraad IP20, wat betekent dat het niet beschermd is tegen vocht of spatwater.

GEBRUIKSAANWIJZING 14158402L Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

SK

LED BODOVÉ SVETLO

Pokyny pre montáž, obsluhu a bezpečnostné pokyny

IT

FARETTO LED

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 29

Legenda van de gebruikte pictogrammen......Pagina 30

Inleiding....Pagina 31

Correct gebruik....Pagina 31

Omvang van de levering....Pagina 31

Beschrijving van de onderdelen....Pagina 31

Technische gegevens....Página 31

Veiligheid....Pagina 31

Veiligheidsinstructies.... Página 31

Voorbereiding......Pagina 33

Benodigd gereedschap en materiaal....Pagina 33

Voor de installatie....Pagina 33

Ingebruikname......Pagina 33

Lamp monteren....Pagina 33

Spot afstellen....Pagina 33

Verlichtingsmiddel vervangen....Pagina 34

Onderhoud en reiniging....Pagina 34

Afvoer....Pagina 34

Garantie en service....Pagina 34

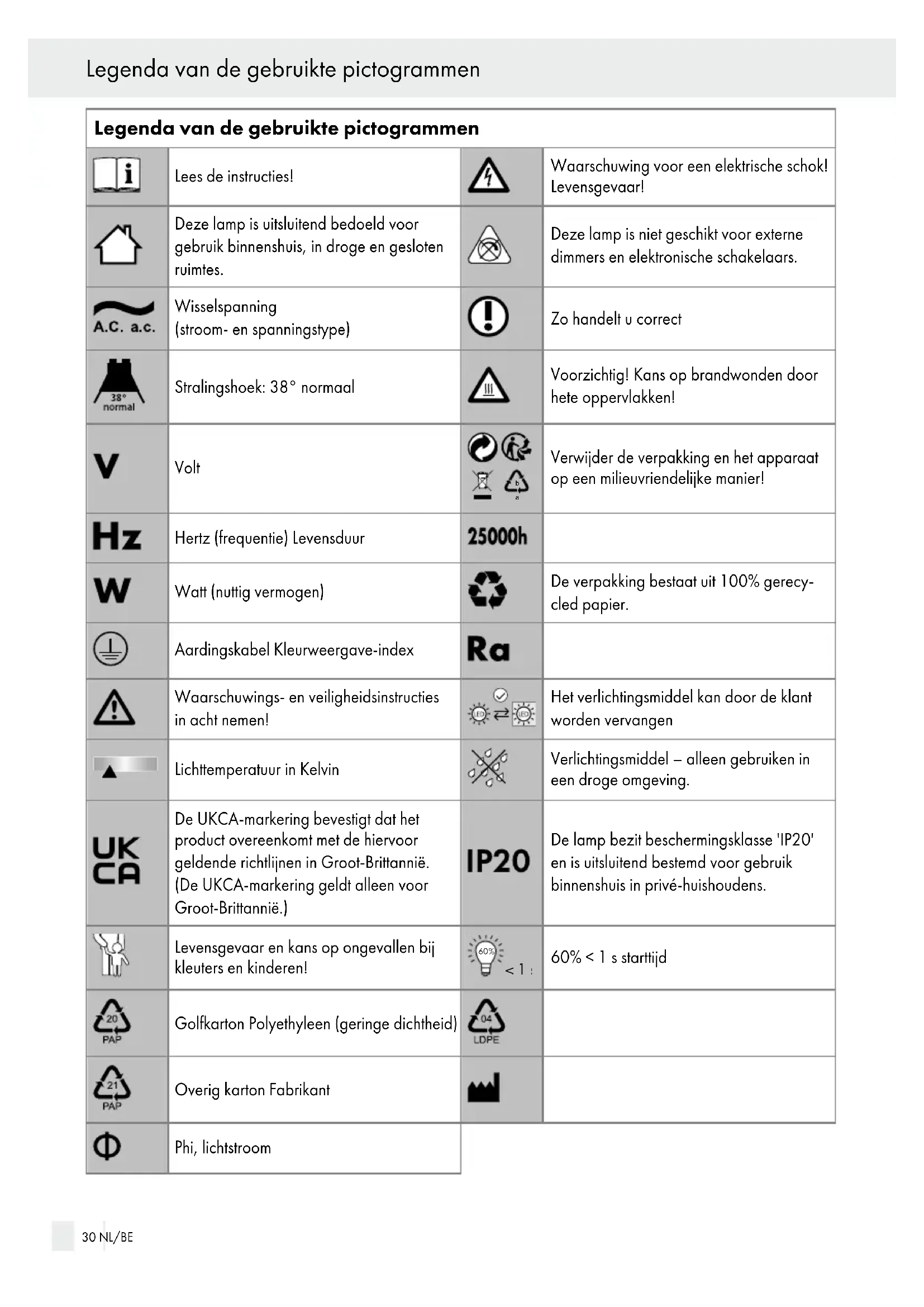

Legenda van de gebruikte pictogrammen
	Lees de instructies!		Waarschuwing voor een elektrische schok! Levensgevaar!
	Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes.		Deze lamp is niet geschikt voor externe dimmers en elektronische schakelaars.
	Wisselspanning (stroom- en spanningstype)		Zo handelt u correct
	Stralingshoek: 38° normaal		Voorzichtig! Kans op brandwonden door hete oppervlakken!
[TYT]	Volt		Verwijder de verpakking en het apparaat op een milieuvriendelijke manier!
	Hertz (frequentie) Levensduur
	Watt (nuttig vermogen)		De verpakking bestaat uit 100% gerecy-cled papier.
	Aardingskabel Kleurweergave-index
	Waarschuwings- en veiligheidsinstructies in acht nemen!		Het verlichtingsmiddel kan door de klant worden vervangen
	Lichttemperatuur in Kelvin		Verlichtingsmiddel – alleen gebruiken in een droge omgeving.
	De UKCA-markering bevestigt dat het product overeenkomt met de hiervoor geldende richtlijnen in Groot-Brittannië. (De UKCA-markering geldt alleen voor Groot-Brittannië.)		De lamp bezit beschermingsklasse 'IP20' en is uitsluitend bestemd voor gebruik binnenshuis in privé-huishoudens.
	Levensgevaar en kans op ongevallen bij kleuters en kinderen!		60% < 1 s starttijd
	Golfkarton Polyethyleen (geringe dichtheid)
	Overig karton Fabrikant
[GGKS]	Phi, lichtstroom

LED-spot

•Inleiding

Gefeliciteerd met de koop van uw nieuwe apparaat. U hebt voor een hoogwaardig product gekozen. Lees deze gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en bediening. Neem altijd de veiligheidsinstructies in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen goed gemonteerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem evt. aan derden door.

- Correct gebruik

Deze lamp is uitsluitend bestemd voor gebruik binnenshuis. De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Dit product is bestemd voor het gebruik in privé-huishoudens. Dit product is bestemd voor het normale gebruik.

•Omvang van de levering

Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product.

1 LED-spot, model 14158402L / 14158405L / 14158406L

2 Schroeven

2 Pluggen

2 Isolatiekousen

1 Verlichtingsmiddel, GU10

1 Zuignap

1 Afstandsring

1 Montage- en gebruikershandleiding

- Beschrijving van de onder- delen

Stroomkabel (extern)

2 Pluggen

3 Bevestigingsschroeven (aansluitbehuizing)

4 Schroeven (montagebeugel)

5 Aansluitbehuizing

6 Spot

7 Verlichtingsmiddel

8 Zuignap

9 Afstandsring

10 Isolatiekous

11 Kroonsteentje

12 Montagebeugel

Bedrijfsspanning: 230–240 V\~, 50 Hz

Nominaal vermogen: max. 3 W

Beschermingsgraad: IP20

Verlichtingsmiddel:

Nominaal vermogen: LED GU10, 1 x max. 3 W Fitting: GU10

Dit product bevat een lichtbron met energie-efficiëntieklasse „G“.

•Veiligheid

Veiligheidsinstructies

Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

⚠ WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEUTERS

EN KINDEREN!

Laat kinderen nooit zonder toezicht bij het verpak- kingsmateriaal. Er bestaat kans op verstikking door

Veiligheid

verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

■ Dit apparaat kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Vermijd levensgevaar door elektrische schok

■Laat de elektronische installatie door een opgeleide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren.

■ Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele beschadigingen. Gebruik uw lamp nooit, wanneer u een beschadiging hebt geconstateerd.

WAARSCHUWING!

Beschadigde stroomkabels zorgen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.

■Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkast uit (0-stand).
Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (zie „Technische gegevens“).
■Vermijd dat de lamp in contact komt met water of andere vloeistoffen.
■ Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken.
De lamp niet op vochtige op geleidende ondergrond installeren!

Vermijd brand- en letselgevaar

LETSELGEVAAR!

Controleer elke lamp direct na het uitpakken op beschadigingen.

Monteer de lamp niet met defecte verlichtingen en/of lampenglas. Neem in dit geval contact op met het klantenservice.

Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt, om verbranding te voorkomen. Verlichtingsmiddelen ontwikkelen in de buurt van de kop van de lamp een sterke hitte.

■ Laat de lamp volledig afkoelen.

Vervang defecte verlichtingsmiddelen direct door nieuwe. Verwijder altijd eerst de zekering of schakel de installatieautomaat uit, voordat u verlichtingsmiddelen vervangt.

Leg de lamp en het verpakkingsmateriaal direct op een veilige plek. Plasticfolie, plastic zakken, kunststof onderdelen enzovoort zijn geen speelgoed en kunnen een gevaar vormen voor kinderen.

Lichtbron - Alleen gebruiken in een droge omgeving.

Deze lamp is niet geschikt voor externe dimmers en elektronische schakelaars.

Zo handelt u correct

■ Gebruik alleen verlichtingsmiddelen zoals beschreven bij het onderdeel 'Technische gegevens'.
■Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is.
Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar.
■Wees altijd alert! Let er altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt.

•Voorbereiding

- Benodigd gereedschap en materiaal

Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende informatie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke.

• Potlood/markeergereedschap
• 2-polige spanningstester
• Schroevendraaier
• Boormachine
• Boortje (ø 6 mm)
• Zijkniptang
• Ladder
• Hamer

- Voor de installatie

Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden.

□Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf.
☐ Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand).
□Controleer hiervoor de spanningsvrijheid met een 2-polige spanningzoeker.

- Ingebruikname

- Lamp monteren

□Verwijder aan de zijkant van de aansluitbehuizing 5 de zichtbare bevestigingsschroeven 3 en haal de montagebeugel 12 aan de achterkant eraf.
□Markeer de boorgaten met behulp van de lange boorgaten in de montagebeugel 12 voor de schroeven.

☐Boor nu de bevestigingsgaten (∅ ca. 6 mm, diepte ca. 40 mm). Zorg ervoor dat u de stroomkabel niet beschadigt.

□Stop de pluggen 2 in de boorgaten. Gebruik hierbij eventueel een hamer.

□ Bevestig de montagebeugel 12 met de meegeleverde schroeven 4.

□Trek de isolatiekousen 10 over de draden L en N van de stroomkabel (extern) 1.

□Verbind nu de aansluitkabel van de lamp met behulp van het kroonsteentje 11 met de stroom-kabel (extern) 1.

Opmerking: Let erop dat de afzonderlijke draden van de stroomkabel (extern) steeds correct worden aangesloten: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N, aardingskabel, groen-geel = symbool ⏚.

□Schroef de lamp nu met de bevestigingsschroeven 3 aan de montagebeugel 12 vast.

□Plaats de afstandsring 9 voorzichtig over het verlichtingsmiddel. Controleer of alles goed vastzit.

□ Bevestig de zuignap 8 op het glas van het verlichtingsmiddel 7.

□Steek het verlichtingsmiddel 7 voorzichtig in de fitting.

Plaats het GU10-verlichtingsmiddel 7 door het voorzichtig een halve slag rechtsom te draaien. Controleer of alles goed vastzit.

□Plaats de zekering weer terug of schakel de installatieautomaat in de groepenkast weer in (I-stand).

Uw lamp is nu gereed voor gebruik.

- Spot afstellen

□ Wijzig de afstelling van de spot 6 alleen wanneer de lamp is uitgeschakeld.
□Laat de lamp volledig afkoelen.
□ Draai of buig de spot 6 in de gewenste positie.

Ingebruikname / Onderhoud en reiniging / Afvoer / Garantie en service

• Verlichtingsmiddel vervangen

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!

Onderbreek voor het vervangen van het verlichtings-middel eerst de stroomtoevoer naar de lamp. Verwijder hiervoor de zekering of schakel de installatieautomaat in de groepenkast uit (0-stand).

■ Gebruik alleen verlichtingsmiddelen zoals beschreven bij het onderdeel 'Technische gegevens'.

□Laat de lamp volledig afkoelen.

□Verwijder het defecte verlichtingsmiddel 7 door de zuignap 8 op het verlichtingsmiddel 7 te bevestigen en deze voorzichtig een halve slag linksom te draaien.

□ Verwijder de afstandsring 9 van het defecte verlichtingsmiddel 7 en plaats deze op het nieuwe verlichtingsmiddel 7.

□Plaats het nieuwe verlichtingsmiddel 7 door de zuignap 8 op het nieuwe verlichtingsmiddel 7 te bevestigen en deze voorzichtig een halve slag rechtsom te draaien. Controleer of alles goed vastzit.

□Plaats de zekering weer terug of schakel de installatieautomaat in de groepenkast weer in (I-stand).

•Onderhoud en reiniging

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!

Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand).

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!

Op basis van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.

⚠️ VOORZICHTIG! GEVAAR VOOR BRANDWONDEN DOOR HETE OPPER-VLAKKEN!

Laat de lamp volledig afkoelen.

■Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor schade ondervinden.

□Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek.

Plaats de zekering weer terug of schakel de installatie-automaat in de groepenkast weer in (I-stand).

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Het product en het verpakkings- materiaal zijn recyclebaar en vallen onder de uitgebreide

producentenverantwoordelijkheid. Voer deze gescheiden, volgens de afgebeelde verpakkingssymbolen af voor een betere afvalverwerking. Het Trimanlogo is alleen voor Frankrijk van toepassing.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

•Garantie en service

•Garantie

Op dit product verlenen wij 36 maanden garantie vanaf koopdatum. Het apparaat werd zorgvuldig vervaardigd en aan een nauwkeurige kwaliteitscontrole onderworpen. Binnen de garantieperiode herstellen wij kosteloos alle materiaal- of productiefouten. Mocht u desondanks tijdens de garantieperiode mankementen aantreffen, stuur het apparaat dan naar het aangegeven serviceadres met vermelding van het volgende modelnummer: 14158402L/14158405L/14158406L.

Beschadigingen door ondeskundig gebruik, negeren van de handleiding of ingrepen door niet-geautoriseerde personen zijn van de garantieverlening uitgesloten. Dit geldt eveneens voor slijtende delen (zoals bijv. gloeilampen). Door de garantieservice wordt de garantieperiode noch verlengd noch vernieuwd.

•Serviceadres

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 373013_2204) als bewijs van aankoop bij de hand.

•Conformiteitsverklaring €

Dit product voldoet aan de eisen van de van toepassing zijnde Europese en nationale richtlijnen. De conformiteit is aangetoond.

•Fabrikant

Clasă de protectie: I

Grad de protectie: IP20

Sursă de iluminare:

Putere nominală: LED GU10, 1 x max. 3 W

Fasung: GU10
