| Typ produktu | LED bodové svítidlo |
| Značka | Livarno Lux |
| Model | 14158402L / 14158405L / 14158406L |
| Napájecí napětí | 230–240 V~, 50 Hz |
| Jmenovitý výkon | 3 W max. |
| Třída ochrany | I |
| Stupeň krytí | IP20 |
| Typ žárovky | LED GU10, 1 x 3 W max |
| Patice | GU10 |
| Vyzařovací úhel | 38° |
| Použití | Pouze do interiéru |
| Obsah balení | 1 LED reflektor, 2 šrouby, 2 hmoždinky, 2 ochranné hadičky, 1 GU10 žárovka, 1 přísavka, 1 distanční kroužek, 1 návod |
| Údržba | Čistěte suchým a nepouštějícím hadříkem |
| Bezpečnost | Instalace kvalifikovaným elektrikářem; před zásahem vypněte napájení |
| Záruka | 36 měsíců |
| Poprodejní servis | Bezplatné číslo 00800/27456637, IAN 373013_2204 |
Často kladené otázky - 14158402L Livarno Lux
Dotazy uživatelů ohledně 14158402L Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod 14158402L - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 14158402L značky Livarno Lux.
NÁVOD K OBSLUZE 14158402L Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
DK
LED LAMPE
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 45
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 53
Vysvětlení použitých piktogramů......Strana 46
Úvod....Strana 47
Použití ke stanovenému účelu.... Strana 47
Obsah dodávky....Strana 47
Popis dílů.... Strana 47
Technické údaje.... Strana 47
Bezpečnost....Strana 47
Bezpečnostní pokyny....Strana 47
Příprava.... Strana 48
Potřebné nářadí a materiál...... Strana 48
Před instalací......Strana 49
Uvedení do provozu.... Strana 49
Montáž světla....Strana 49
Nasměrování bodovek....Strana 49
Výměna osvětlovacího prostředku.... Strana 49
Údržba a čištění...... Strana 50
Zlikvidování......Strana 50
Záruka a servis.... Strana 50
Záruka....Strana 50
Adresa servisu....Strana 50
Prohlášení o shodě....Strana 51
Výrobce.... Strana 51

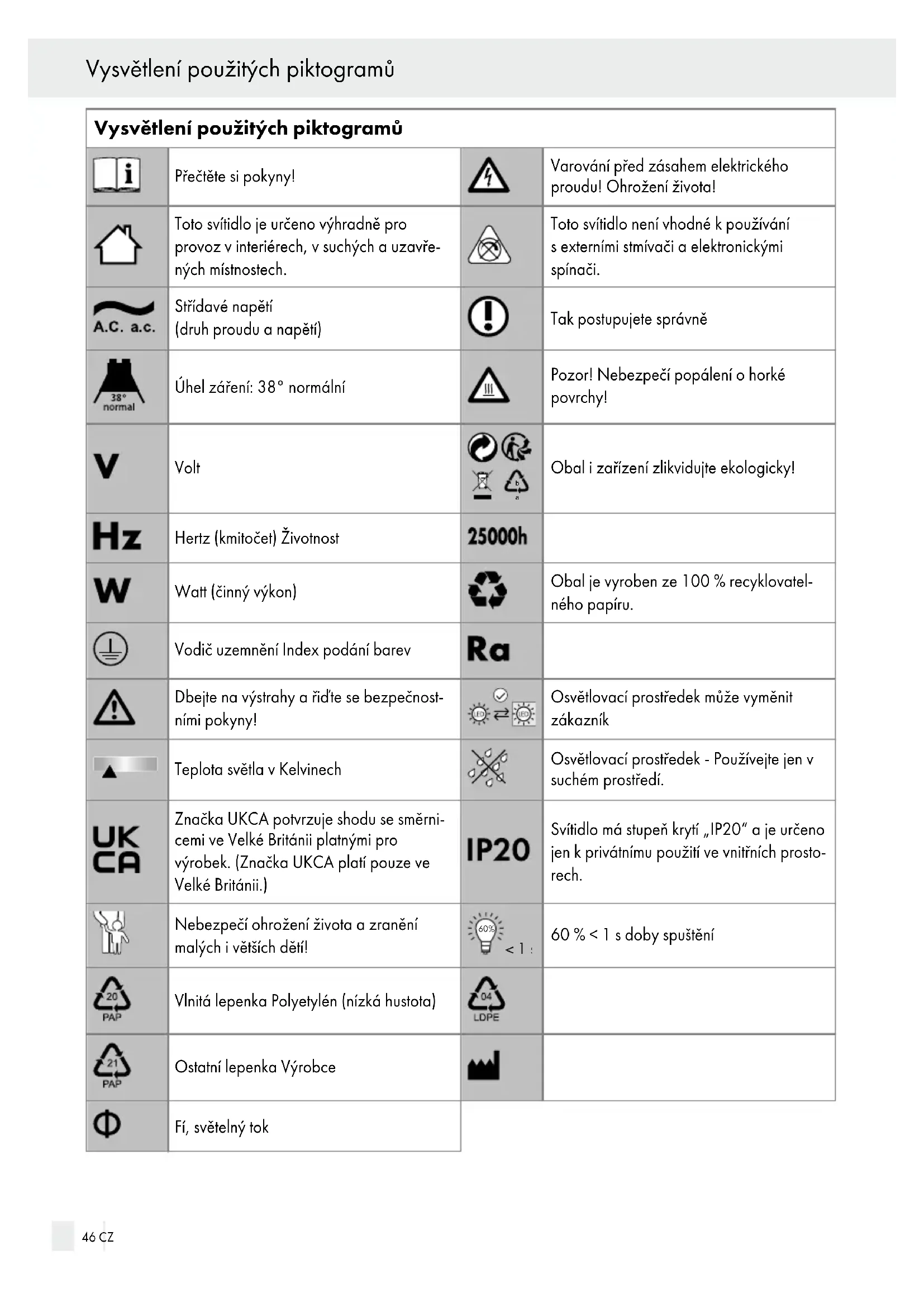

| Vysvětlení použitých piktogramů | |||
 | Přečtěte si pokyny! |  | Varování před zásahem elektrického proudu! Ohrožení života! |
 | Toto svítidlo je určeno výhradně pro provoz v interiérech, v suchých a uzavře-ných místnostech. |  | Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači. |
 | Střídavé napětí (druh proudu a napětí) |  | Tak postupujete správně |
 | Úhel záření: 38° normální |  | Pozor! Nebezpečí popálení o horké povrchy! |
 | Volt |  | Obal i zařízení zlikvidujte ekologicky! |
 | Hertz (kmitočet) Životnost |  | |
| [KHSC] | Watt (činný výkon) |  | Obal je vyroben ze 100 % recyklovatel- ného papíru. |
 | Vodič uzemnění Index podání barev | [ZW4T] | |
 | Dbejte na výstrahy a řídte se bezpečnost- ními pokyny! |  | Osvětlovací prostředek může vyměnit zákazník |
 | Teplota světla v Kelvinech |  | Osvětlovací prostředek - Používejte jen v suchém prostředí. |
 | Značka UKCA potvrzuje shodu se směrni- cemi ve Velké Británii platnými pro výrobek. (Značka UKCA platí pouze ve Velké Británii.) | [8ZZZ] | Svítidlo má stupeň krytí „IP20“ a je určeno jen k privátnímu použití ve vnitřních prosto- rech. |
 | Nebezpečí ohrožení života a zranění malých i větších dětí! |  | 60 % < 1 s doby spuštění |
 | Vinitá lepenka Polyetylén (nízká hustota) |  | |
 | Ostatní lepenka Výrobce |  | |
| [CTXY] | Fí, světelný tok | ||
Bodové LED svítidlo
•Úvod
Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze.
Rozevřete stránku s obrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jeho uvedení do provozu a k zacházení s ním. Řid'te se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je k dispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.
- Použití ke stanovenému účelu
Toto světlo je určeno pouze pro používání v interiéru. Světlo lze upevnit na jakýkoliv běžně zápalný povrch. Toto zařízení je určeno pouze pro privátní použití. Tento
výrobek je určen pouze pro běžný provoz.
- Obsah dodávky
Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení.
1 Bodovka LED, model 14158402L / 14158405L / 14158406L
2 Šrouby
2 Hmoždinka
2 Ochranné hadičky
1 Osvětlovací prostředek, GU10
1 Přísavka
1 Distanční kroužek
1 Návod k montáži a obsluze
- Popis dílů
1 Sítový připojovací kabel (externí)
2 Hmoždinka
3 Fixační šrouby (připojovací skříňka)
4 Šrouby (montážní úhelník)
5 Připojovací skříňka
6 Bodovka
7 Osvětlovací prostředek
8 Přísavka
9 Distanční kroužek
10 Ochranná hadička
11 Lustrová svorka
12 Montážní úhelník
•Technické údaje
Světlo:
Model č.: 14158402L / 14158405L / 14158406L
Provozní napětí: 230–240 V\~, 50 Hz
Jmenovitý výkon: max. 3 W
Třída ochrany: I
Druh ochrany: IP20
Osvětlovací prostředek:
Jmenovitý výkon: LED GU10, 1 x max. 3 W
Objímka: GU10
Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „G“.
- Bezpečnost
Bezpečnostní pokyny
Při škodách způsobených nedodržením tohoto návodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!
⚠️ VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ZRANĚNÍ PRO MALÉ A VELKÉ
DĚTI!
Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti nebezpečí často podceňují. Výrobek chraňte před dětmi.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S
výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.
Zabraňte ohrožení života v důsledku zásahu elektrickým proudem
Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi.
Před každým připojením na přívod elektrického proudu kontrolujte svítidlo a připojovací kabel, jestli nejsou poškozené. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.
VÝSTRAHA!
Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obrafte na servis nebo na kvalifikovaného elektrikáře.
Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Před montáží se přesvědčte, jestli se shoduje napětí elektrického proudu, které máte k dispozici s napětím potřebným pro svítidlo (viz „Technické údaje”).
Bezpodmínečně zabraňte kontaktu lampy s vodou nebo jinými kapalinami.
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem.
■Neinstalujte svítidlo na vlhkém nebo vodivém povrchu!
Vyvarujte se nebezpeči požáru a poranění
NEBEZPEČÍ ZRANĚNÍ!
Bezprostředně po vybalení zkontrolujte svítidlo, jestli není poškozené.
Nemontujte svítidlo s vadnými skly nebo vadnými svíticími prostředky. V takovém případě se obratte na servis se žádostí o náhradu.
POZOR! NEBEZPEČÍ POPÁLENÍ O HORKÉ POVRCHY!
Než na světlo sáhnete, ujistěte se, že je světlo zhasnuté a studené. Zabráníte tím popálení. Osvětlovací
prostředek vytváří v oblasti hlavy žárovky vysokou teplotu.
■ Nechejte světlo zcela zchladit.
Poškozený osvětlovací prostředek vyměňte ihned za nový. Před výměnou osvětlovacího prostředku vždy nejprve vyjměte pojistku nebo vypněte ochranný jistič.
Nenechávejte světlo nebo obalový materiál bez dozoru. Plastové sáčky/pytlíky, plastové části atd. mohou být pro děti nebezpečnou hračkou.
Osvětlovací prostředek - Používejte jen v suchém prostředí.
Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači.
Tak postupujete správně
■Používejte pouze osvětlovací prostředky, které jsou uvedeny v kapitole „Technické údaje“.
■ Montujte svítidlo tak, aby bylo chráněné před vlhkem a znečištěním.
Montáž nejdříve pečlivě připravte, udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál.
Budte vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy s rozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře.
•Příprava
- Potřebné nářadí a materiál
Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních podmínkách v místě.
- Tužka/značkovač
- 2pólová zkoušečka napětí
- Šroubovák
- Vrtačka
- Vrták (ø 6 mm)
- Boční štípací kleště
- Žebřík
- Kladivo
- Před instalací
Důležité: Připojení k elektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi svítidla a s předpisy pro připojení.
□Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu.
☐ Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
□ Zkontrolujte beznapěťový stav zkoušečkou.
•Uvedení do provozu
• Montáž světla
□Odstraňte z připojovací skřínky 5 šrouby 3, které lze vidět na boční straně, a odstraňte ze zadní strany montážní úhelník 12.
□Pomocí montážního úhelníku 12 označte podélné otvory určené pro šrouby.
Vyvrtejte upevňovací otvory (průměr cca 6 mm, hloubka cca 40 mm). Dávejte pozor, abyste nepoškodili vodiče přívodu elektrického proudu.
□Vložte do vyvrtaných otvorů hmoždinky
Případně si vezměte kladivo.
2.
□Přišroubujte montážní úhelník 12 pomocí dodaných šroubů 4.
□Přetáhněte ochranné hadičky 10 přes kabely L a N (externího) síťového připojovacího kabelu 1.
□Nyní spojte připojovací kabel osvětlení pomocí lustrové svorky 11 s (externím) síťovým připojovacím kabelem 1.
Upozornění: Dávejte pozor, abyste správně připojili jednotlivé vodiče síťového připojovacího kabelu (externího): proudový vodič, černý nebo hnědý = symbol L, nulový vodič, modrý = symbol N, vodič uzemnění, zeleno-žlutý = symbol ⏻.
Nyní sešroubujte světlo pomocí šroubů 3 s montážním úhelníkem 12.
Opatrně nasadťe na osvětlovací prostředek distanční kroužek 9. Dbejte na správné usazení.
□Upevněte přisavku prostředku 7. 8 na sklo osvětlovacího
□Vložte osvětlovací prostředek 7 opatrně do objímky.
Vložte osvětlovací prostředek GU10 7, a to opatrným otočením o polovinu otáčky ve směru hodinových ručiček. Zkontrolujte správné usazení.
Opět nasadte pojistku nebo zapněte ochranný jistič v pojistkové skřini (poloha I).
Vaše světlo je připraveno k používání.
• Nasměrování bodovek
□ Provádějte změnu nasměrování bodovky 6 pouze při vypnutém světle.
□Nechejte světlo zcela zchladit.
Otočte příp. nakloňte bodovku 6 do požadované polohy.
• Výměna osvětlovacího prostředku
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Před výměnou osvětlovacího prostředku nejprve odpojte světlo z elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skřini (poloha 0).
Používejte pouze osvětlovací prostředky, které jsou uvedeny v kapitole „Technické údaje”.
□Nechejte světlo zcela zchladit.
□Poškozený osvětlovací prostředek 7 odstraňte upevněním přísavky 8 na osvětlovací prostředek 7 a otočením opatrně o polovinu otáčky proti směru hodinových ručiček.
□Odstraňte distanční kroužek 9 z poškozeného osvětlovacího prostředku 7 a nasadťe ho na nový osvětlovací prostředek 7.
□Vložte nový osvětlovací prostředek 7 upevněním přísavky 8 na nový osvětlovací prostředek 7 a otočením opatrně o polovinu otáčky ve směru hodinových ručiček. Zkontrolujte správné usazení.
□Vložte pojistku nebo zapněte ochranný jistič v pojistkové skříni (poloha I).
- Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami anebo dokonce do vody ponořovat.
⚠️ POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY!
Nechte svítidlo úplně vychladnout.
Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit.
□Používejte na čištění suchou tkaninu, která nepouští vlákna.
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
•Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti
výrobce. Pro lepší zpracování odpadu je likvidujte odděleně podle uvedených symbolů na obalu. Logo Triman platí jen pro Francii.
Jakmile Váš výrobek dosloužil, nevyhazujte ho v zájmu ochrany životního prostředí do odpadu z domácností, ale odvezte ho k odborné likvidaci. O sběrnách a otevírací době se můžete informovat u Vaši kompetentní správy.
• Záruka a servis
•Záruka
Od okamžiku zakoupení dostáváte na výrobek záruku po dobu 36 měsíců. Přístroj byl pečlivě vyroben a podroben přesné kontrole kvality. Během záruční doby odstraníme bezplatně všechny vady materiálu a opravíme závady z výroby. V případě, že se během záruční doby přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte následující číslo modelu: 14158402L/14158405L/14158406L.
Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu k obsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychle opotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví.
- Adresa servisu
Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon NĚMECKO Tel.: +49 29 61/97 12–800 Fax: +49 29 61/97 12–199 E-mail: kundenservice@briloner.com www.briloner.com
FR
Servisní číslo zdarma:
Tel.: 00800 / 27456637
IAN 373013\_2204
Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 373013_2204) jako doklad o nákupu.
•Prohlášení o shodě C€
Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a dokumentace jsou uloženy u výrobce.
•Výrobce
