BEDIENUNGSANLEITUNG 14158402L Livarno Lux

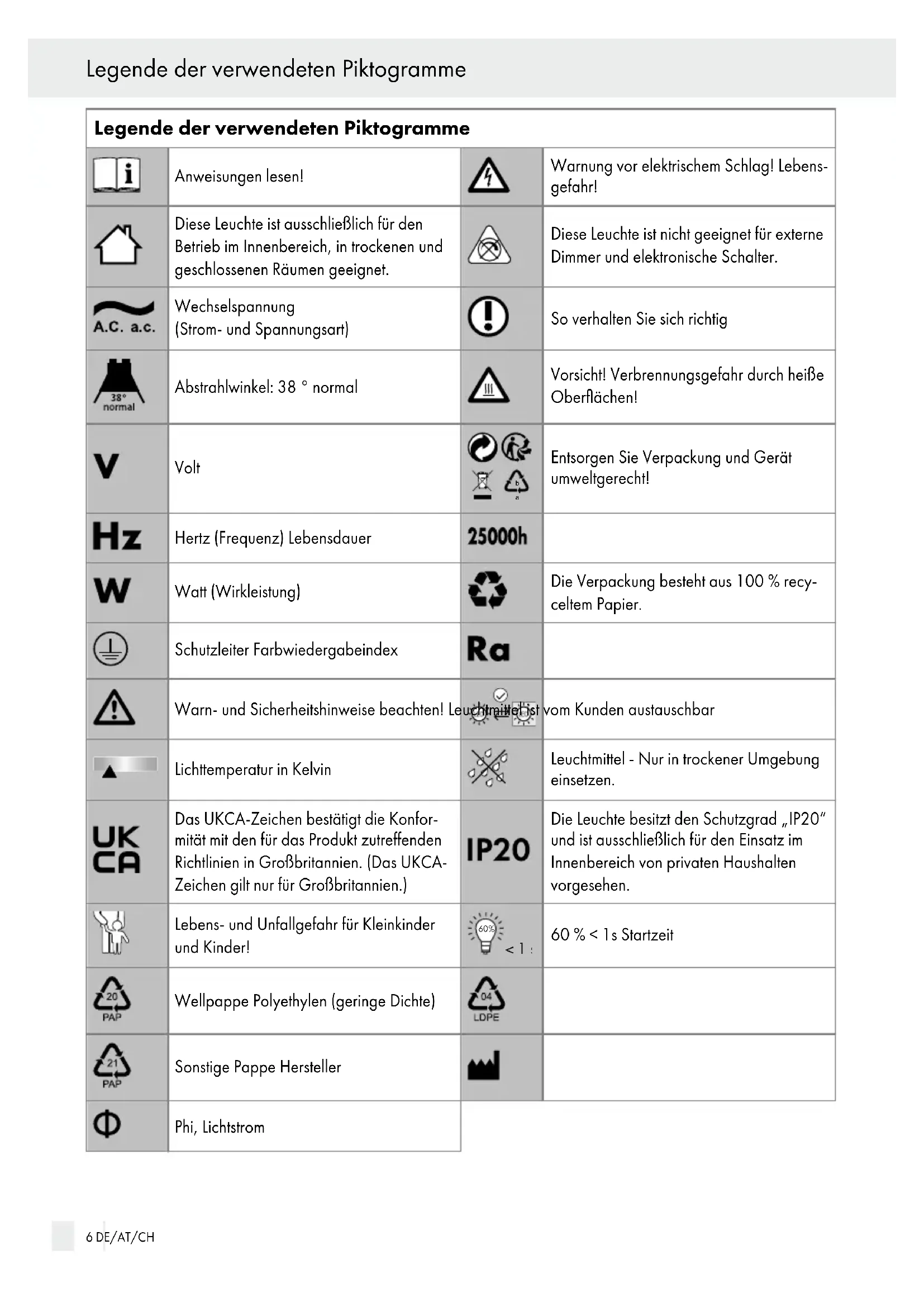

Garantie............................................................................................................................................ Seite 11 Serviceadresse..................................................................................................................................Seite 11 Konformitätserklärung...................................................................................................................... Seite 11 Hersteller........................................................................................................................................... Seite 11 V3.0 Inhaltsverzeichnis DE/AT/CH 5Legende der verwendeten Piktogramme Anweisungen lesen! Warnung vor elektrischem Schlag! Lebens gefahr! Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Wechselspannung (Strom- und Spannungsart) So verhalten Sie sich richtig Abstrahlwinkel: 38 ° normal Vorsicht! Verbrennungsgefahr durch heiße Oberflächen! Volt

Entsorgen Sie Verpackung und Gerät umweltgerecht! Hertz (Frequenz) Lebensdauer Watt (Wirkleistung) Die Verpackung besteht aus 100 % recy celtem Papier. Schutzleiter Farbwiedergabeindex Warn- und Sicherheitshinweise beachten! Leuchtmittel ist vom Kunden austauschbar Lichttemperatur in Kelvin Leuchtmittel - Nur in trockener Umgebung einsetzen. Das UKCA-Zeichen bestätigt die Konfor mität mit den für das Produkt zutreffenden Richtlinien in Großbritannien. (Das UKCA- Zeichen gilt nur für Großbritannien.) Die Leuchte besitzt den Schutzgrad „IP20“ und ist ausschließlich für den Einsatz im Innenbereich von privaten Haushalten vorgesehen. Lebens- und Unfallgefahr für Kleinkinder und Kinder! 60 % < 1 s 60 % < 1s Startzeit Wellpappe Polyethylen (geringe Dichte) Sonstige Pappe Hersteller Phi, Lichtstrom 6 DE/AT/CH Legende der verwendeten PiktogrammeLED-Spot ● Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. ● Bestimmungsgemäße Verwendung Diese Leuchte ist nur für den Betrieb im Innen bereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Dieses Produkt ist vorgesehen für den normalen Betrieb. ● Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Spot, Modell 14158402L / 14158405L / 14158406L 2 Schrauben 2 Dübel 2 Schutzschläuche 1 Leuchtmittel, GU10 1 Saugnapf 1 Distanzring 1 Montage- und Bedienungsanleitung

Netzanschlusskabel (extern)

Fixierschrauben (Anschlussgehäuse)

Schrauben (Montagewinkel)

Montagewinkel ● Technische Daten Leuchte: Modell-Nr.: 14158402L / 14158405L / 14158406L Betriebsspannung: 230–240 V~, 50 Hz Nennleistung: max. 3 W Schutzklasse: I Schutzart: IP20 Leuchtmittel: Nennleistung: LED GU10, 1 x max. 3 W Fassung: GU10 Dieses Produkt enthält Lichtquellen der Energieeffizienz klasse „G“. ● Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr DE/AT/CH 7 Einleitung / Sicherheitdurch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physi schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reini gung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag ■ Lassen Sie die Elektroinstallation durch einen ausge bildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen. ■ Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. WARNUNG! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädi gungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. ■ Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Siche rungskasten aus (0-Stellung).

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“). ■ Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. ■ Öffnen Sie niemals eines der elektrischen Betriebs mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensge fahr durch elektrischen Schlag. ■ Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren! Vermeiden Sie Brand- und Verlet zungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken die Leuchte auf Beschädigungen.

Montieren Sie die Leuchte nicht mit defekten Leucht mitteln und/oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbin dung. VORSICHT! VERBRENNUNGSGE

FAHR DURCH HEISSE OBERFLÄ

CHEN! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbren nungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. ■ Lassen Sie die Leuchte vollständig abkühlen.

Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungs schutzschalter aus. ■ Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoff teile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. ■ Leuchtmittel - Nur in trockener Umge bung einsetzen.

Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. So verhalten Sie sich richtig ■ Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten“ angegeben.

Montieren Sie die Leuchte so, dass sie vor Feuchtig keit und Verschmutzung geschützt ist. ■ Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. ■ Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. 8 DE/AT/CH Sicherheit● Vorbereitung ● Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift/Markierwerkzeug - 2-poliger Spannungsprüfer - Schraubendreher

Bohrmaschine - Bohrer (ø 6 mm) - Seitenschneider - Leiter - Hammer ● Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallati onen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. □ Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutz schalter im Sicherungskasten aus (0-Stellung). □ Überprüfen Sie die Spannungsfreiheit mittels 2- poligem Spannungsprüfer. ● Inbetriebnahme ● Leuchte montieren □ Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Schrauben

und nehmen Sie den Montagewinkel

auf der Rückseite ab. □ Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

für die Schrauben vorgesehenen Langlöcher. □ Bohren Sie nun die Befestigungslöcher (Durchmesser ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. □ Führen Sie die Dübel

in die Bohrlöcher ein. Nehmen Sie gegebenfalls einen Hammer zur Hilfe.

Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

□ Ziehen Sie die Schutzschläuche

über die Kabel L und N des Netzanschlusskabels (extern)

□ Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lüsterklemme

mit dem Netzanschluss kabel (extern)

Hinweis: Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschließen: stromführ ender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb =Symbol

□ Verschrauben Sie nun die Leuchte mittels der Schrauben

mit dem Montagewinkel

□ Setzen Sie den Distanzring

vorsichtig über das Leuchtmittel. Achten Sie auf den richtigen Sitz.

Befestigen Sie den Saugnapf

am Glas des Leuchtmittels

□ Stecken Sie das Leuchtmittel

vorsichtig in die Fassung.

Setzen Sie das GU10-Leuchtmittel

ein, indem Sie es vorsichtig im Uhrzeigersinn eine halbe Drehung drehen. Überprüfen Sie den richtigen Sitz. □ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. ● Spot ausrichten □ Verändern Sie die Ausrichtung des Spots

nur, wenn die Leuchte ausgeschaltet ist. □ Lassen Sie die Leuchte vollständig abkühlen. □ Drehen bzw. neigen Sie den Spot

in die gewünschte Position. DE/AT/CH 9 Vorbereitung / Vor der Installation / Inbetriebnahme● Leuchtmittel wechseln WARNUNG! STROMSCHLAGGEFAHR! Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). ■ Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten“ angegeben. □ Lassen Sie die Leuchte vollständig abkühlen.

Entfernen Sie das defekte Leuchtmittel

, indem Sie den Saugnapf

befestigen und diesen vorsichtig eine halbe Drehung gegen den Uhrzeigersinn drehen.

Nehmen Sie den Distanzring

von dem defektem Leuchtmittel

ab und setzen Sie diesen auf das neue Leuchtmittel

□ Setzen Sie das neue Leuchtmittel

ein, indem Sie den Saugnapf

am neuen Leuchtmittel

befes tigen und diesen vorsichtig eine halbe Drehung im Uhrzeigersinn drehen. Überprüfen Sie den richtigen Sitz. □ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter im Sicherungskasten wieder ein (I-Stellung). ● Wartung und Reinigung WARNUNG! STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungs kasten aus (0-Stellung). WARNUNG! STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie die Leuchte vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. □ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. □ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). ● Entsorgung Die Verpackung besteht aus umweltfreundli chen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltren nung, diese sind gekennzeichnet mit Abkür zungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe. Das Produkt und die Verpa ckungsmaterialien sind recy celbar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Verpackungs-Symb olen folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Das nebenstehende Symbol einer durchge strichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wert stoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Für den deut schen Markt gilt: Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhändler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind außerdem verpflichtet, Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer sind als 25 cm. LIDL bietet Ihnen 10 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / EntsorgungRücknahmemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei Ihrem Händler über die Rück nahmemöglichkeiten vor Ort. Sofern Ihr Altgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des Altgerätes möglich ist, entnehmen Sie die alten Batterien oder Akkus sowie Lampen bevor Sie das Altgerät zur Entsor gung zurückgeben und führen Sie sie einer separaten Sammlung zu. Bei fest einge bauten Akkus ist bei der Entsorgung darauf hinzuweisen, dass das Gerät einen Akku enthält. Weitere Möglichkeiten zur Entsor gung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwal tung. ● Garantie und Service ● Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unter zogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufge führte Service-Adresse unter Angabe folgender Modell- Nummer: 14158402L/14158405L/14158406L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autori sierte Personen sowie Verschleißteile (wie z. B. Leucht mittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. ● Serviceadresse Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.briloner.com Kostenlose Servicenummer: Tel.: 00800 / 27456637 IAN 373013_2204 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 373013_2204) als Nachweis für den Kauf bereit. ● Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konfor mität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. ● Hersteller Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND DE/AT/CH 11 Entsorgung / Garantie und ServiceExplanation of the pictograms used.........................................................................Page

ENFANTS EN BAS ÂGE ET LES

Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon

● Κατασκευαστής Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon
