BEDIENUNGSANLEITUNG IAN 306327 Livarno Lux

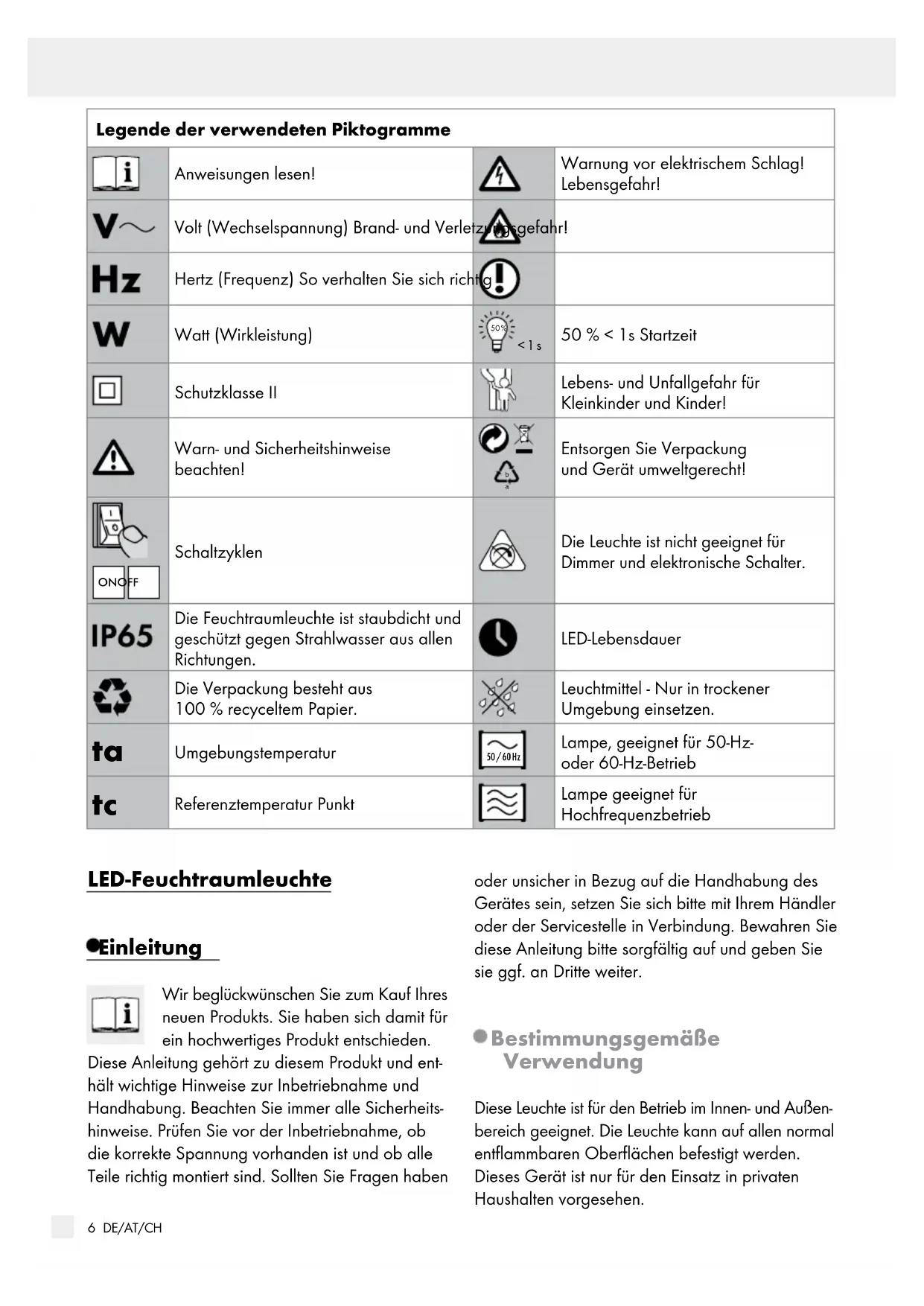

Entsorgen Sie Verpackung und Gerät umweltgerecht! ON OFF Schaltzyklen Die Leuchte ist nicht geeignet für Dimmer und elektronische Schalter. Die Feuchtraumleuchte ist staubdicht und geschützt gegen Strahlwasser aus allen Richtungen. LED-Lebensdauer Die Verpackung besteht aus 100 % recyceltem Papier. Leuchtmittel - Nur in trockener Umgebung einsetzen.

Umgebungstemperatur 50 / 60 Hz Lampe, geeignet für 50-Hz- oder 60-Hz-Betrieb

Referenztemperatur Punkt Lampe geeignet für Hochfrequenzbetrieb LED-Feuchtraumleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Diese Anleitung gehört zu diesem Produkt und ent- hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheits- hinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist für den Betrieb im Innen- und Außen- bereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.7 DE/AT/CH Einleitung / Sicherheit Lieferumfang (Abb. A) 1 LED-Feuchtraumleuchte 14143704L 1 LED-Leuchtmittel, LED, T8, G13, max. 18 W 12 Verschlussklammern 2 Montageklammern 4 Dübel 4 Schrauben 1 Montage- und Bedienungsanleitung Teilebeschreibung

Fixiermutter (Kabeldurchlass)

Netzanschlusskabel (extern)

Leuchtmittel Technische Daten Artikel-Nr.: 14143704L Betriebsspannung: 220–240 V

, 50 / 60 Hz Nennleistung: LED max. 18 W (wechselbare LED) Schutzklasse: II / Schutzart: IP65 Leuchtmittel: LED, T8, G13, max. 18 W (kein Starter erforderlich) Verwenden Sie bitte keine Leuchtstoffröhre T8, sondern ausschließlich die LED-Röhre T8, die den Anforderungen von EN 62776 entspricht, mit ta ≥ 45 °C und nachstehender Kennzeichnung: 50 / 60 Hz Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr durch Verpackungsmaterial. Kinder un- terschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Lebensgefahr durch elektrischen Schlag! Die basisisolierten Leitungen der festen Ver- drahtung sind mit zusätzlicher Isolierung zu versehen. Verwenden Sie doppelt isolierte Leitungen von der Anschlussstelle bis zur Leuchte. Die Basisiso- lierung muss so kurz ausgeführt werden, dass die Basisisolierung nicht an die Montagefläche oder eine Schraube kommen kann. Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Einleitung8 DE/AT/CH Vorbereitung / MontageSicherheit / Vorbereitung Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeacht ung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Stellen Sie den Leitungsschutzschalter auf Position „OFF“ (Aus). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“). Vergewissern Sie sich vor dem Bohren, dass sich keine Gas-, Wasser- oder Stromleitungen an der Bohrstelle befinden. Lassen Sie die Montage nur durch fachkundige Personen durchführen. Unbedingt auf die Wandbeschaffenheit achten, da sich das beigefügte Befestigungsmaterial nicht für alle Wandarten eignet. Erkundigen Sie sich im Handel nach den für die

eweilige Wandbeschaffenheit geeigneten Dü bel und Schrauben. Für eine unsachgemäße Wand-Dübel-Verbindung und dadurch entstandene Schäden übernimmt der Hersteller keine Haftung. Die Leuchte ist nicht geeignet für Dimmer und elektronische Schalter. Leuchtmittel - Nur in trockener Umgebung einsetzen. Brand- und Verletzungsgefahr! Montieren Sie die Leuchte nicht mit defektem Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. Montieren Sie die Leuchte nur auf normal- oder nicht entflammbaren Flächen. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Öffnen Sie niemals eines der elektrischen Betr iebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel ent- wickeln eine starke Hitze. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewähr- leistungsansprüche. Nicht mit optischen Instrumenten in die Lichtquelle schauen (z. B. Lupe). So verhalten Sie sich richtig Lesen Sie die Bedienungsanleitung vor der Montage sorgfältig und komplett durch. Die Leuchte ist staubdicht und geschützt gegen Strahlwasser aus allen Richtungen. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierun

Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. – Kabel H05RN-F in benötiger Länge mit Aderend- hülsen (Mindestquerschnitt 2 x 1,0 mm²) – Bleistift / Markierwerkzeug – Spannungsprüfer – Kreuzschlitzschraubendreher – Bohrmaschine – Seitenschneider – Bohrer (ø 6 mm) – Schlitzschraubendreher9 DE/AT/CH Vorbereitung / Montage Vor der Installation Wichtig: Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Achten Sie bei der Montagehöhe der Leuchte darauf, dass sie keine Verletzungsgefahr darstellt. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Montage Markieren Sie die Bohrlöcher im Abstand von ca. 1015 mm. Bohren Sie nun die Befestigungslöcher (ø ca. 6 mm, 4 0 mm tief). Stellen Sie sicher, dass Sie die Zuleitun g nicht beschädigen. Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie die Montageklammern

mit den mitgelieferten Schrauben

(siehe Abb. B). Drücken Sie in jede seitliche Halterung der Leuchtenbasis

eine Verschlussklammer

(siehe Abb. C). Lockern Sie die Fixiermutter

am Kabel- durchlass. Drücken Sie die Leuchtenbasis

in die Montageklammern

(siehe Abb. E). Überprüfen Sie den sicheren Sitz. Führen Sie das Netzanschlusskabel (extern)

durch den Kabeldurchlass in die Leuchtenbasis

(siehe Abb. F). Achten Sie darauf, dass die Doppelisolierung des Netzanschlusskabels (extern)

vollständig in die Leuchtenbasis

hinein reicht. Verbinden Sie das Netzanschlusskabel (extern)

mit Hilfe der Lüsterklemme

(siehe Abb. F). Achten Sie auch auf den farblichen Zusammenschluss der angeschlossenen Lei- tungen (L bzw. 2 = schwarz oder braun, N bzw. 1 = blau oder weiß). Schutzklasse 2: Diese Leuchte ist besonders isoliert und darf nicht an einen Schutzleiter angeschlossen wer- den. Drehen Sie die Fixiermutter

am Kabeldurch- lass fest zu. Achten Sie darauf, dass die Gummidichtung das Netzanschlusskabel (extern)

fest umschließt. Achten Sie darauf, dass die Kabel in der Leuchtenbasis

in den dafür vorgesehenen Halterungen sitzen. Setzen Sie nun das Leuchtmittel

in die Fassungen und fixieren Sie es mit einer ¼-Drehung (siehe Abb. G). Setzen Sie die Leuchtenabdeckung

auf die Leuchtenbasis

. Achten Sie darauf, dass das Dichtungsgummi richtig sitzt. Haken Sie die Verschlussklammern

an der Leuchtenabdeckung

ein und verschließen Sie diese durch leichten Druck (siehe Abb. H). Überprüfen Sie den richtigen Sitz. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. Leuchtmittel wechseln Lassen Sie das Leuchmittel

vor dem Aus- wechseln vollständig abkühlen. Entfernen Sie die Sicherung oder schalten Sie den Leitungsschutzschalter am Sicherungskasten aus (0-Stellung). Benutzen Sie zum Auswechseln des Leuchtmittels ein sauberes, fusselfreies und trockenes Tuch. Lösen Sie die Leuchtenabdeckung

, indem Sie die seitlichen Verschlussklammern

öffnen. Prüfen Sie vorsichtig zu welcher Seite sich die Leuchtenabdeckung

vollständig öffnen lässt. Drehen Sie das defekte Leuchtmittel

mit einer ¼-Drehung aus den Fassungen. Setzen Sie das neue Leuchtmittel in die Fass ungen und fixieren Sie es mit einer ¼-Drehung. Sicherheit / Vorbereitung10 DE/AT/CH Garantie und ServiceMontage / Reinigung / Entsorgung / Garantie und Service Setzen Sie die Leuchtenabdeckung

auf die Leuchtenbasis

und schließen Sie die Verschlussklammern

(siehe Abb. H). Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Reinigung STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Lassen Sie die Leuchte vollständig abkühlen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine Lösungs- mittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungs- zeiten können Sie sich bei Ihrer zuständigen Kommune informieren. Garantie und Service Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitäts- kontrolle unterzogen. Innerhalb der Garantiezeit be- heben wir kostenlos alle Material- oder Herstellerfehler
