14158402L - Rasvjeta Livarno Lux - Besplatni korisnički priručnik

Vrsta proizvoda	LED reflektorska svjetiljka
Marka	Livarno Lux
Model	14158402L / 14158405L / 14158406L
Napon napajanja	230–240 V~, 50 Hz
Nazivna snaga	3 W max.
Zaštitna klasa	I
Stupanj zaštite	IP20
Vrsta žarulje	LED GU10, 1 x 3 W max
Grlo	GU10
Kut raspršivanja	38°
Namjena	Samo za unutarnju upotrebu
Sadržaj isporuke	1 LED reflektorska svjetiljka, 2 vijka, 2 tiple, 2 zaštitne navlake, 1 GU10 žarulja, 1 usisna čašica, 1 odstojni prsten, 1 uputa
Održavanje	Čistiti suhom krpom koja ne ostavlja dlačice
Sigurnost	Montažu izvodi kvalificirani električar; prije intervencije isključite napajanje
Jamstvo	36 mjeseci
Servis nakon prodaje	Besplatni broj 00800/27456637, IAN 373013_2204

Često postavljana pitanja - 14158402L Livarno Lux

Kako instalirati rasvjetno tijelo?

Električnu instalaciju mora izvesti kvalificirani električar. Prije instalacije isključite osigurač ili prekidač i provjerite da nema napona. Pričvrstite montažni nosač na zid, spojite kabele stezaljkom, zatim pričvrstite rasvjetno tijelo na nosač. Umetnite žarulju i uključite struju.

Kako promijeniti žarulju?

Prvo isključite napajanje vađenjem osigurača ili isključivanjem prekidača. Pustite da se žarulja ohladi. Usisnom čašicom okrenite žarulju za pola okreta u smjeru suprotnom od kazaljke na satu. Zamijenite je novom GU10 žaruljom od maks. 3 W, zatim je okrenite u smjeru kazaljke na satu. Uključite struju.

Koju žarulju koristiti?

Koristite isključivo LED GU10 žarulju maksimalne snage 3 W. Nazivna snaga je maks. 3 W. Ne koristite druge vrste žarulja.

Mogu li koristiti regulator svjetla?

Ne, ovo rasvjetno tijelo nije prilagođeno vanjskim regulatorima niti elektronskim prekidačima. Koristite ga samo sa standardnim prekidačem.

Kako usmjeriti reflektor?

Mijenjajte orijentaciju samo kada je žarulja isključena i ohlađena. Nježno okrenite ili nagnite reflektor u željeni položaj.

Kako očistiti rasvjetno tijelo?

Prije čišćenja isključite napajanje. Koristite samo suhu krpu koja ne ostavlja dlačice. Nikada ne koristite vodu, otapala ili kemikalije.

Što učiniti u slučaju kvara?

Prvo provjerite je li žarulja pravilno umetnuta i je li prekidač uključen. Ako problem i dalje postoji, kontaktirajte servis nakon prodaje na broj 00800/27456637 i navedite IAN 373013_2204.

Gdje pronaći zamjenske dijelove?

Zamjenski dijelovi (GU10 žarulja, usisna čašica, odstojni prsten) dostupni su putem servisa nakon prodaje. Kontaktirajte besplatni broj 00800/27456637 s referencom IAN 373013_2204.

Koliki je vijek trajanja žarulje?

Uputa ne navodi točan vijek trajanja. LED žarulja ima tipično dug vijek trajanja, ali se smatra potrošnim dijelom. Zamijenite je u slučaju kvara.

Je li rasvjetno tijelo prikladno za vanjsku upotrebu?

Ne, ovo rasvjetno tijelo isključivo je namijenjeno za unutarnju upotrebu. Ima stupanj zaštite IP20, što znači da nije zaštićeno od vlage ili prskanja vode.

KORISNIČKI PRIRUČNIK 14158402L Livarno Lux

Nazivna moč: najv. 3 W

Razred zaščite: I

Opis dijelova....Stranica105

Zamjena rasvjetnog tijela....Stranica107

Održavanje i čišćenje.... Stranica 108

Zbrinjavanje....Stranica 108

Garancija i servis.... Stranica 108

Garancija....Stranica108

Adresa servisa....Stranica109

Izjava o sukladnosti.... Stranica109

Proizvođač....Stranica109

Legenda korištenih piktograma
	Pročitajte upute!		Upozorenje na strujni udar! Opasnost po život!
	Ova svjetiljka namijenjena je za rad isključivo u unutarnjem prostoru, u suhim i zatvorenim prostorijama.		Ova svjetiljka nije prikladna za eksterne zamračivače i elektronske prekidače.
[XXXC]	Izmjenični napon (vrsta struje i napona)		Ovako postupate ispravno
	Kut reflektirane zrake: 38° normalno		Oprez! Opasnost od opeklina zbog vrućih površina!
	Volt		Ambalažu i uređaj zbrinite na ekološki prihvatljiv način!
	Herc (frekvencija) Vijek trajanja
	Vat (snaga djelovanja)		Ambalaža se sastoji od 100 % recikli-ranog papira.
	Zaštitni vodič Indeks uzvrata boje
	Pridržavajte se napomena za upozorenje i sigurnost!		Rasvjetno tijelo mijenja kupac
	Temperatura svjetla u Kelvinima		Rasvjetno tijelo – upotrebljavajte ga samo u suhom okruženju.
	Oznaka UKCA potvrđuje sukladnost s direktivama Velike Britanije koje se primjenjuju na proizvod. (Oznaka UKCA vrijedi samo za Veliku Britaniju.)		Svjetiljka ima stupanj zaštite „IP20” i pred- viđena je isključivo za uporabu u unutar- njem prostoru privatnih kućanstava.
	Opasnost po život i opasnost od nesreće za djecu mlađeg i starijeg uzrasta!		60 % < 1 s vrijeme početka
	Valoviti karton Polietilen (niska gustoća)
	Drugi karton Proizvođač	[ZZBY]
	Phi, svjetlosni tok

LED spot svjetiljka

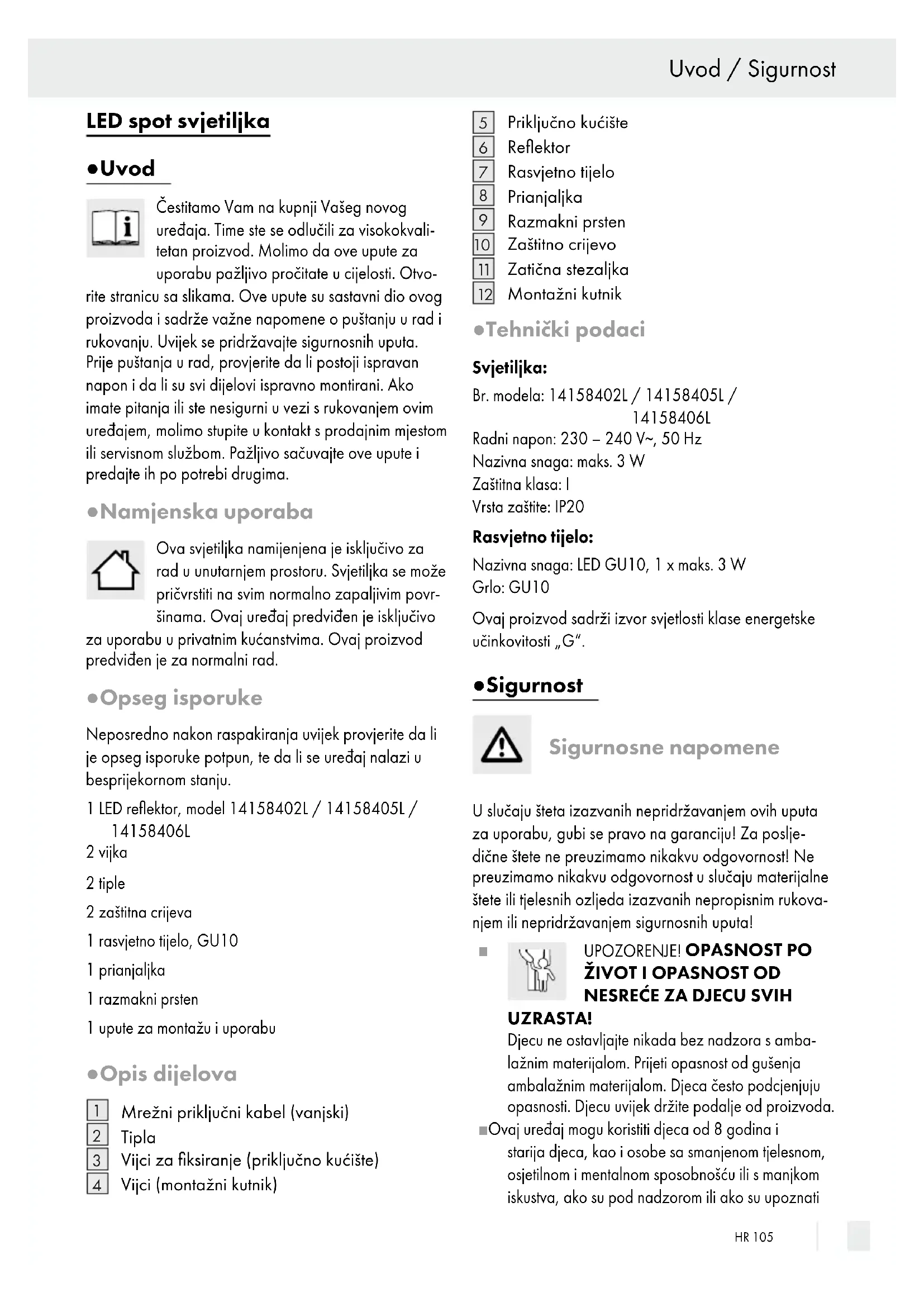

•Uvod

Čestitamo Vam na kupnji Vašeg novog uređaja. Time ste se odlučili za visokokvalitetan proizvod. Molimo da ove upute za uporabu pažljivo pročitate u cijelosti. Otvorite stranicu sa slikama. Ove upute su sastavni dio ovog proizvoda i sadrže važne napomene o puštanju u rad i rukovanju. Uvijek se pridržavajte sigurnosnih uputa. Prije puštanja u rad, provjerite da li postoji ispravan napon i da li su svi dijelovi ispravno montirani. Ako imate pitanja ili ste nesigurni u vezi s rukovanjem ovim uređajem, molimo stupite u kontakt s prodajnim mjestom ili servisnom službom. Pažljivo sačuvajte ove upute i predajte ih po potrebi drugima.

• Namjenska uporaba

Ova svjetiljka namijenjena je isključivo za rad u unutarnjem prostoru. Svjetiljka se može pričvrstiti na svim normalno zapaljivim površinama. Ovaj uređaj predviđen je isključivo za uporabu u privatnim kućanstvima. Ovaj proizvod predviđen je za normalni rad.

•Opseg isporuke

Neposredno nakon raspakiranja uvijek provjerite da li je opseg isporuke potpun, te da li se uređaj nalazi u besprijekornom stanju.

1 LED reflektor, model 14158402L / 14158405L / 14158406L
2 vijka
2 tiple
2 zaštitna crijeva
1 rasvjetno tijelo, GU10
1 prianjaljka
1 razmakni prsten
1 upute za montažu i uporabu

•Opis dijelova

1

Mrežni priključni kabel (vanjski)

Ovaj proizvod sadrži izvor svjetlosti klase energetske učinkovitosti „G“.

- Sigurnost

Sigurnosne napomene

U slučaju šteta izazvanih nepridržavanjem ovih uputa za uporabu, gubi se pravo na garanciju! Za posljedične štete ne preuzimamo nikakvu odgovornost! Ne preuzimamo nikakvu odgovornost u slučaju materijalne štete ili tjelesnih ozljeda izazvanih nepropisnim rukovanjem ili nepridržavanjem sigurnosnih uputa!

■

UPOZORENJE! OPASNOST PO ŽIVOT I OPASNOST OD NESREĆE ZA DJECU SVIH

UZRASTA!

Djecu ne ostavljajte nikada bez nadzora s ambalažnim materijalom. Prijeti opasnost od gušenja ambalažnim materijalom. Djeca često podcjenjuju opasnosti. Djecu uvijek držite podalje od proizvoda.

Ovaj uređaj mogu koristiti djeca od 8 godina i starija djeca, kao i osobe sa smanjenom tjelesnom, osjetilnom i mentalnom sposobnošću ili s manjkom iskustva, ako su pod nadzorom ili ako su upoznati

Sigurnost / Priprema

sa sigurnom uporabom uređaja i razumiju opasnosti koje iz toga proizlaze. Djeca se ne smiju igrati s uređajem. Čišćenje i korisničko održavanje ne smiju vršiti djeca bez nadzora.

Izbjegnite opasnost po život od strujnog udara

■Električni priključak mora izvesti stručni električar ili za elektro instalacije poučena osoba.
■Provjerite prije svakog priključenja na mrežu moguća oštećenja na svjetiljci i mrežnom priključnom kabelu. Nipošto ne koristite svjetiljku, ako ustanovite bilo kakva oštećenja.

UPOZORENJE!

Oštećeni mrežni kabeli predstavljaju opasnost po život od strujnog udara. U slučaju oštećenja, popravaka ili drugih problema na svjetiljci, obratite se servisnoj službi ili stručnom električaru.

■Prije montiranja izvadite osigurač ili isključite zaštitni prekidač za dovod struje u kutiji za osigurače (položaj 0).
- Prije montiranja utvrdite da postojeći napon strujne mreže odgovara potrebnom radnom naponu svjetiljke (vidi „Tehnički podaci“).
Obavezno spriječite da svjetiljka dođe u dodir s vodom ili drugim tekućinama.
Nemojte nikada otvarati nešto od električne opreme, niti gurati neke predmete u istu. Takvi zahvati predstavljaju opasnost po život od strujnog udara.
■Nemojte instalirati svjetiljku na vlažnoj podlozi ili podlozi koja provodi struju!

Spriječite opasnost od požara i ozljeda

OPASNOST OD OZLJEDA!

Pregledajte svjetiljku odmah nakon raspakiranja na oštećenja.

Nemojte montirati svjetiljku s neispravnim rasvjetnim tijelom i / ili staklom svjetiljke. U tom slučaju kontaktirajte servisnu službu radi zamjene.

OPREZ! OPASNOST OD OPEKLINA ZBOG VRUĆIH POVRŠINA!

Osigurajte da je svjetiljka isključena i da se ohladila prije nego je dotaknete kako biste spriječili opekline. Rasvjetna tijela stvaraju iznimnu toplinu u području glave svjetiljke.

■ Pustite da se svjetiljka potpuno ohladi.
Odmah zamijenite neispravno rasvjetno tijelo novim. Prije zamjene rasvjetnog tijela uvijek najprije uklonite osigurač ili isključite zaštitni prekidač voda.
■Nemojte nemarno ostavljati svjetiljku ili materijal ambalaže. Plastične folije / vrećice, plastični dije-lovi itd. mogli bi postati opasna dječja igračka.
Rasvjetno tijelo – upotrebljavajte ga

samo u suhom okruženju.

Ova svjetiljka nije prikladna za vanjske zamračivače i elektronske prekidače.

Ovako postupate ispravno

■ Upotrebljavajte samo rasvjetna tijela kao što je navedeno u poglaviju „Tehnički podaci”.
■ Montirajte svjetiljku tako da je zaštićena od vlage i prljavštine.
■ Pažljivo pripremite montažu i uzmite si dovoljno vremena. Prethodno pripremite sve pojedine dije-love i dodatno potreban alat ili materijal i posložite ih pregledno i na dohvat ruke.
Uvijek budite pažljivi! Uvijek obratite pažnju na ono što radite i uvijek razumno postupajte. Ni u kojem slučaju ne montirajte svjetiljku ako niste koncentrirani ili ako se ne osjećate dobro.

- Priprema

- Potreban alat i materijal

Navedeni alati i materijali nisu uključeni u opseg isporuke. Pritom se radi o neobaveznim podacima i vrijed-

nostima koje služe orijentaciji. Svojstvo materijala ovisi o individualnim okolnostima na licu mjesta.

• Olovka / alat za označavanje
• 2-polni detektor napona
• Odvijač
• Bušilica
• Svrdlo (ø 6 mm)
• Bočni rezač
• Ljestve
• Čekić

- Prije instalacije

Važno: električni priključak mora izvesti kvalificirani električar ili osoba poučena za elektro instalacije. Ova osoba mora poznavati svojstva svjetiljke i propise o priključku.

□Prije instalacije proučite sve navedene instrukcije i slike u ovim uputama, kao i samu svjetiljku.
□Prije instalacije osigurajte da na vodu, na koji želite priključiti svjetiljku, nema napona. Pritom izvadite osigurač ili isključite zaštitni prekidač za dovod struje u kutiji za osigurače (položaj 0).
□Pomoću 2-polni ispitivača napona provjerite da više nema napona.

- Puštanje u rad

□Sada spojite mrežni priključni kabel svjetiljke pomoću zatične stezaljke 11 s mrežnim priključnim kabelom (vanjski) 1.

Napomena: pazite da ispravno priključite pojedine vodiče mrežnog priključnog kabela (vanjski): vodič pod naponom, crni ili smeđi = simbol L, neutralni vodič, plavi = simbol N, zaštitni vodič, zeleno-žuti = simbol ⏚.

Sada pričvrstite svjetiljku pomoću vijaka 3 s montažnim kutnikom 12.
□Stavite razmakni prsten 9 oprezno iznad rasvjetnog tijela. Pazite na ispravan dosjed.
□Pričvrstite prianjaljku 8 na staklo rasvjetnog tijela 7.
□Rasvjetno tijelo 7 oprezno umetnite u grlo.
□ Umetnite GU10 rasvjetno tijelo 7 tako što ćete ga oprezno okrenuti pola okretaja u smjeru kazaljke na satu. Provjerite ispravan dosjed.
□Ponovno umetnite osigurač ili uključite zaštitni prekidač voda na kutiji s osiguračima (I položaj).

Vaša svjetiljka sada je spremna za rad.

□Promijenite smjer reflektora isključena. 6 samo ako je svjetiljka
□ Pustite da se svjetiljka potpuno ohladi.
□Okrenite odn. nagnite reflektor 6 u željeni položaj.

•Zamjena rasvjetnog tijela

UPOZORENJE! OPASNOST OD STRUJNOG UDARA!

Za zamjenu rasvjetnog tijela najprije odspojite svjetiljku iz strujne mreže. U tu svrhu uklonite osigurač ili isključite zaštitni prekidač voda u ormariću za osigurače (0 položaj).

■ Upotrebljavajte samo rasvjetna tijela kao što je navedeno u poglavlju „Tehnički podaci”.
□Pustite da se svjetiljka potpuno ohladi.
Uklonite neispravno rasvjetno tijelo 7 tako da pričvrstite prianjaljku 8 na rasvjetno tijelo 7 i oprezno je okrenete pola okretaja suprotno smjeru kazaljke na satu.
□ Skinite razmakni prsten 9 s neispravnog rasvjetnog tijela 7 i stavite ga na novo rasvjetno tijelo 7.

Puštanje u rad / Održavanje i čišćenje / Zbrinjavanje / Garancija i servis

□Umetnite novo rasvjetno tijelo 7 tako da pričvrstite prianjaliku 8 na novo rasvjetno tijelo 7 i oprezno je okrenete pola okretaja u smjeru kazaljke na satu. Provjerite ispravan dosjed.

□Ponovno umetnite osigurač ili ponovno uključite zaštitni prekidač voda u kutiji s osiguračima (I položaj).

Za čišćenje svjetiljke najprije otpojite svjetiljku od strujne mreže. Pritom izvadite osigurač ili isključite zaštitni prekidač za dovod struje u kutiji za osigurače (položaj 0).

⚠️ UPOZORENJE! OPASNOST OD STRUJNOG UDARA!

Zbog električne sigurnosti svjetiljka se nikada ne smije čistiti vodom ili drugim tekućinama ili čak uranjati u vodu.

OPREZ! OPASNOST OD OPEKLINA ZBOG VRUĆIH POVRŠINA!

Ostavite svjetiljku da se potpuno ohladi.

■Nemojte koristiti otapala, benzin ili sl. Svjetiljka bi se pritom oštetila.

□Koristite za čišćenje suhu krpu koja ne pušta vlakna.

□ Umetnite opet osigurač ili uključite zaštitni prekidač za dovod struje u kutiji za osigurače (položaj- I).

•Zbrinjavanje

Ambalaža se sastoji od ekološki neškodljivih materijala koje možete zbrinuti na lokalnim mjestima za reciklažu.

Uvažavajte obilježavanje ambalaže za odvajanje otpada, ono je obilježeno s kraticama (a) i brojevima (b) sa slijedećim značenjem: 1–7: plastika / 20–22: papir i karton / 80–98: miješani materijali.

Proizvod i ambalažni materijal se mogu reciklirati te podliježu proširenoj odgovornosti proiz-

vođača. Zbrinite ih odvojeno u otpad u skladu s prika-zanim simbolima na ambalaži radi boljeg gospoda-

renja otpadom. Logotip Triman vrijedi samo za Francusku.

Zbog zaštite okoliša ne bacajte dotrajali proizvod u kućni otpad, već ga predajte stručnom zbrinjavanju. Informacije o mjestima za sakupljanje otpada i njihovom radnom vremenu možete dobiti pri Vašem nadležnom općinskom uredu.

•Garancija i servis

•Garancija

Pri kupnji dobivate 36 mjeseci garancije na ovaj uređaj. Uređaj je pažljivo proizveden i podvrgnut temeljitoj kontroli kvalitete. U razdoblju važeće garancije sve pogreške u materijalu i proizvodnji uklanjamo besplatno. Ako u garantnom roku uočite nedostatke, pošaljite nam uređaj na navedenu adresu servisa uz navođenje slijedećih brojeva modela: 14158402L/14158405L/14158406L.

Iz garancije su isključene štete nastale kao posljedica nepropisnog rukovanja, nepridržavanja uputa za uporabu ili zahvata od strane neovlaštenih osoba te potrošni dijelovi (kao npr. rasvjetno tijelo). Izvršenjem usluge pokrivene garancijom, garantni rok se ne produ- ljuje niti počinje iznova.

Međutim, kad je zbog neispravnosti stvari izvršena njezina zamjena ili njezin bitni popravak, jamstveni rok počinje teći ponovno od zamjene, odnosno od vraćanja popravljene stvari.

Ako je zamijenjen ili bitno popravljen samo neki dio stvari, jamstveni rok počinje teći ponovno samo za taj dio.

- Adresa servisa

373013_2204) kao dokaz o kupnji.

- Izjava o sukladnosti CE

Ovaj proizvod ispunjava zahtjeve važećih europskih i nacionalnih smjernica. Sukladnost je dokazana. Odgovarajuće izjave i dokumentacije dostupne su kod proizvođača.

•Proizvođač
