MANUALE UTENTE HG00394A Livarno Lux

Indicazioni per l'uso e per la sicurezza

IAN 273026IAN 273025 IAN 273027

os

IT Indicazioni per l'uso e per la sicurezza

Pagina 49

Utilizzo secondo la destinazione d'uso

Descrizione dei componenti.. 50

Contenuto della confezione. 50

Dati tecnici

Avvertenze di sicurezza

Avverenze di sicurezza specifiche del prodotto.. 52

Avvertenze di sicurezza per le batterie.. 52

Avvio

Montaggio della lampada.. 53

Installazione della lampada.. 53

Preparazione della lampada per la prima messa in funzione.. 54

Accensione / Spegnimento della lampada 54

Sostituzione della batteria.. 54

Risoluzione dei problemi.. 55

Manutenzione/Pulizia

Smaltimento. 56

Garanzia

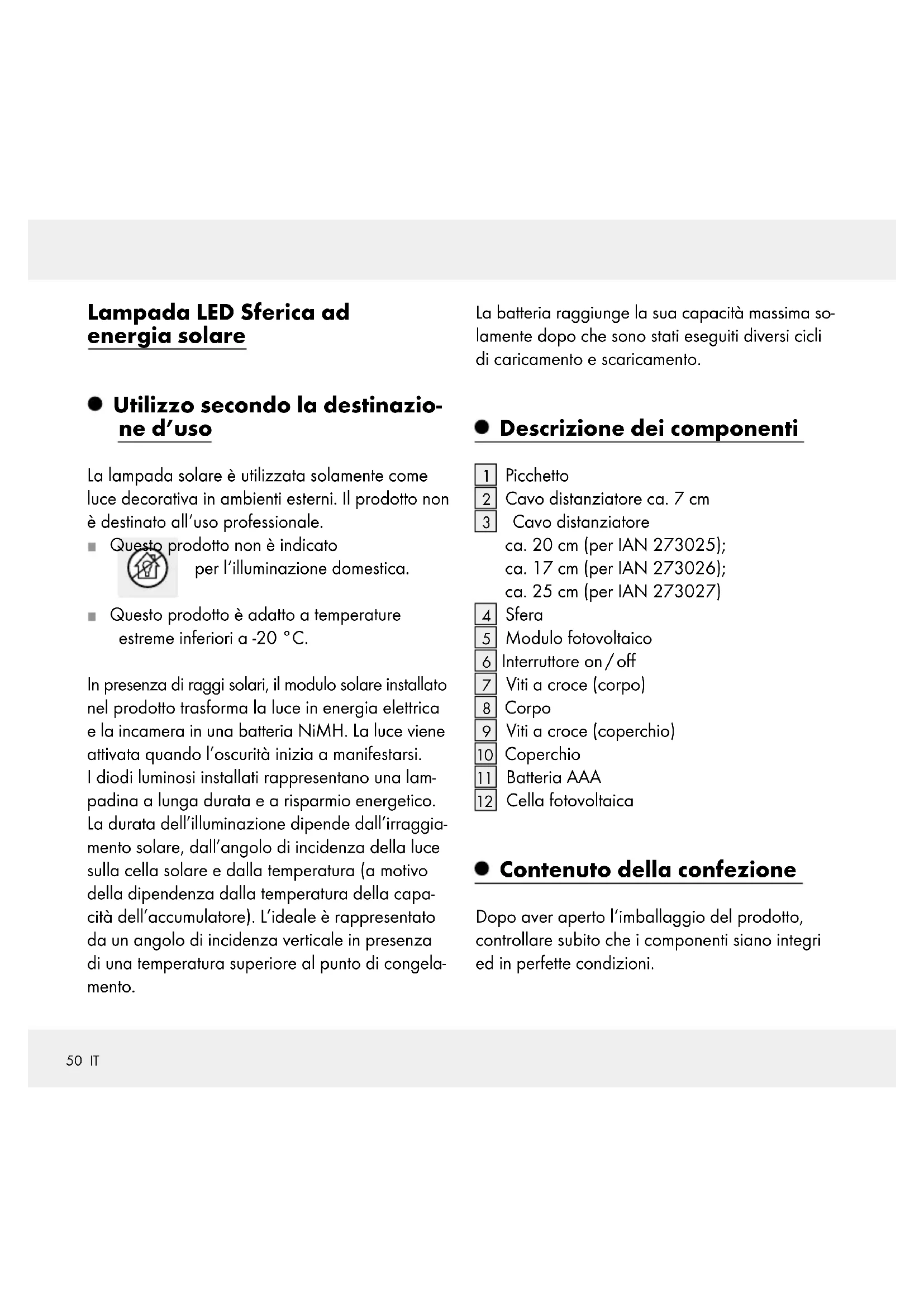

Lampada LED Sferica ad energia solare

Utilizzo secondo la destinazione d'uso

La lampada solare è utilizzata solamente come luce decorativa in ambienti esterni. Il prodotto non è destinato all'uso professionale.

Questo prodotto non è indicato per l'illuminazione domestica.
- Questo prodotto è adatto a temperature estreme inferiori a -20 °C.

In presenza di raggi solari, il modulo solare installato nel prodotto trasforma la luce in energia elettrica e la incamera in una batteria NiMH. La luce viene attivata quando I'oscurità inizia a manifestarsi. I diodi luminosi installati rappresentano una lampadina a lunga durata e a risparmio energetico. La durata dell'illuminazione dipende dall'irraggiamo solare, dall'angolo di incidenza della luce sulla cella solare e alla temperatura (a motivo della dipendenza dalla temperatura della cancaità dell'accumulatore). L'ideale è rappresentato da un angolo di incidenza verticale in presenza di una temperatura superiore al punto di congelamento.

La batteria raggiunge la sua capacité massima solamente dopo che sono stati eseguiti diversi cicli di caricamento e scaricamento.

- Descrizione dei componenti

1 Picchetto
Cavo distanziatore ca. 7 cm
3 Cavo distanziatore

ca. 20 cm (per IAN 273025);
ca. 17 cm (per IAN 273026);
ca. 25~cm (per IAN 273027)

4 Sfera
5 Modulo fotovoltaico
6 Interrupttore on/off
Viti a croce (corpo)
Corpo
9 Viti a croce (coperchio)
10 Coperchio
11 Batteria AAA
12 Cella fotovoltaica

- Contenuto della confezione

Dopo aver aperto l'imballaggio del prodotto, controllare subito che i componenti siano integri ed in perfette condizioni.

1 picchetto 1
1 cavo distanziatore ca. 7 cm2
1 cavo distanziatore ca. 20 cm (per IAN 273025); ca. 17 cm (per IAN 273026); ca. 25 cm (per IAN 273027)
1 sfera 4
1 modulo fotovoltaico incl. LED e batteria Ni-Mh, AAA/1,2 V/300 mAh 5
1 manuale d'istruzioni di montaggio

Dati tecnici

Batteria: 1 batteria Ni-Mh/AAA/ 1,2 V/300mAh

Lampadina: 1 LED (non sosituibile)

Potenza nominale: 0,2 W per LED

Tipodi protezione: IP44 (resistenteagli spruzzi d'acqua)

Cella fotovoltaica: 50mA , multicristallina

Dimensioni:

Lampada solare

(senza picchetto): ca. 42 × 20 cm (H x Ø)
(per IAN 273025);
ca. 34 × 15 cm (H x Ø)
(per IAN 273026);
ca. 51 × 25 cm (H x Ø)
(per IAN 273027)

Picchetto: 10 cm (H)

- Avvertenze di sicurezza

PRIMA DELL'USO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI E LE AVVERTENZE DI SICUREZZA ALLEGATE AL PRODOTTO! IN CASO DI CESSIONE DEL PRODOTTO A TERZI, CONSEGNARE ANCHE L'INTERA DOCUMENTAZIONE DEL PRODOTTO!

PERAC TENZIONE!

DI MORTE E DI INFORTUNIO PER BAMBINI ED INFANTI!

• Tenere le batterie fuori alla portata dei bambini. Non lasciare le batterie in giro. Persististe il pericolo che queste vengano ingerite da bambini o animali domestici. In caso venissero ingerite, consultare subito un medico.
  Le persone, inclusi i bambini, che a causa delle loro capacità fisiche, sensoriali o mentali o a causa della loro inesperenza o mancata conoscenza non sono in grado di usare l'apparechio in sicurezza, non possono usare il disposizioneswana assistenza o supervisione da parte di una persona responsabile. I bambini devono essere sorvegliati, affinché non giochino con l'apparechio.
  Non lasciare mai i bambini incustoditi con il materiale per imballaggio. Sussiste il rischio di soffocamento causato da tale materiale. Spesso i bambini non sono in grado di

riconoscere i pericoli. Tenere i bambini sempre a dovuta distance dal prodotto.

• Questo prodotto non è un giocattolo, non deve trovarsi alla portata dei bambini. I bambini non riescono a valutare i pericoli legati all'utilizzo di prodotti elettrici.
  Nonutilizzare l'articolo se si notano dei danni.

PERGOLO DI ESPLOSIONE! Non utilizzaa solare in zone a risch

in cui sono presenti vapori, gas o polveri in-fiammabili.

- Avvertenze di sicurezza specifiche del prodotto

Non esporre la lampada solare a energia solare a forti vibrazioni o forti sollecitazioni meccaniche.
Assicurarsi che la cella fotovoltaica non sia sporca o che, in inerno, non sia coperta da neve e ghiaccio. Ciò riduce la potenza della cella fotovoltaica.
Leasse temperature incidono negativamente sulla durata della batteria. Qualora la lampada solare non venisse utilizzata per lungo tempo, ad esempio in inerno, questa deve essere pulita e conservata in un luogo asciutto e caldo.

In caso di danni, riparazioni o altri problemi rivolgersi a un elettricista. I LED non sono sostituibili.

PERCOLO DI ESPLO

SIONE! Utilizzare solamente batterie del tipo suggerito. Altre tipologie di batterie potrebbero esplodere nel corso del caricamento.

PERICOLO DI LESIONI! As-

sicurarsi che, quando la lampada solare viene rimossa, vengano rimossianche la base e il picchetto affinchéquesti non rappresentino un pericolo (ad esempio di inciampo).

PERICOLO DI INCENDIO!

Non accendere la lampada solare quando si trovava nella confezione.

- Avvertenze di sicurezza per le batterie

Le eventuali perdite chimiche delle batterie vecchie o consumate possono danneggiare il prodotto. Per tale motivo, rimuovere le batterie quando la lampada solare non viene utilizzata per lungo tempo.

PERICOLO DI INCENDIO!

Non portare le batterie in cortocircuito. Ci o potrebbe causare il surri

scaldamento, l'incendio o l'esplosione delle batterie.

PERICOLO DI ESPLO

SIONE! Non gettare mai le batterie in fuoco o acqua.

INDOSSAREGUANTI

PROTETTIV! Le batterie scariche o danneggiate posso no causare

corrosioni in caso di contatto con la pelle; in tal caso, indossare sempre quanti di protezione adatti.

PERGOLO DI CORRO

SIONE! Le batterie che perdono possono essere causa di irritazioni.

Assicurarsi che la pelle o gli occhi non vengano a contatto con il liquido della batteria. Se ciò dovesse succedere, cercare di rimuovere immediatamente il liquido sotto acqua corrente fredda. Per sicurezza consultare anche un medico.

- Avvio

- Montaggio della lampada

Estrarre le singole parti alla confezione e montare la lampada solare come indicato nella figura A. Sono a disposizione due varianti: con il cavo distanziatore 3, la lampada solare po èsere installata ad un'altezza di ca. 42 cm

(per IAN 273025); ca. 34~cm (per IAN 273026); ca. 51~cm (per IAN 273027) (vedi fig. B); con il cavo distanziatore 2 invoce, ad un'altezza di ca. 29~cm (per IAN 273025); ca. 24~cm (per IAN 273026); ca. 34~cm (per IAN 273027) (vedi fig. C).

Inserire a scelta il cavo distanziatore 2 o 3 nella fessura prevista del modulo fotovoltaico (vedi fig. A).
Inserire il picchetto 1 nel lato inferiore del cavo distanziatore 2 o 3 (vedi fig. A).

- Installazione della lampada

Nota: la lampada solare subisce l'effetto independente di una fonte solare.

Utilizzare la lampada solare solamente con il picchetto in dotazione 1.
Inserire la lampada solare montata nel terreno (zona erbosa, aiuola di fiori) quanto basta affinché sia stabile. Dato che la lampada è azionata a energia solare, bisogna osservare e tenere conto dei seguenti punti prima dell'installazione:

1. Scegliere un punto in cui il modulo fotovoltaico possa essere esposto alla luce diretta del sole per tutto il giorno.

2. Posizione are la lampada solare in modo tale che il modulo fotovoltaico non sua coperto o all'ombra (alberi, tetroie, ecc.).

3. Assicurarsi che il modulo solare 5 non subisce l'influsso di un'altra fonte di luce come p. es. l'illuminazione di strade o terrazze poiché la luce, altrimenti, non si accende all'imbrunire. Tenere contaanche delle fonti di luce che si accendono automaticamente durante la nottetramite un sensore di movimento o a una certa ora.
   Preparazione della lampada per la prima messa in funzione

Nota: la lampada solare è dotata di un sensore crepuscolare e di un interrottore ON/OFF. La durata d'illuminazione a batterie completamente cariche è di circa 6-8 ore.

Separare la sfera 4 dal modulo fotovoltaico 5 girandola in senso antiorario. Prima di mettere in funzione la lampada, spostare l'interruttore ON/OFF 6 in posizione ON.
Riavvitare la sfera 4 sul modulo fotovoltaico 5 girandola saldamente in senso orario e posizionare la lampada solare in un zona espossta al sole.

• Accensione / Spegnimento della lampada

Spostare l'interruttore ON/OFF 6 sulla posizione ON. Al calar della sera la lampada solare si accende automaticamente. Al sorgere del sole la lampada si spegne automaticamente.
Spostare l'interruttore ON/OFF 6 in posizione OFF: La lampada è casi completamente spenta.

Sostituzione della batteria

Nota: la batteria 11 è prevista per un lungo funzionamento. Tuttavia, in seguito ad un lungo utilizzato, potrebbe essere necessario sostituirla. Le batterie sono soggette ad usura e le prestazioni possono peggiorare. Per ottenere una prestazione ottimale, le batterie dovrebbero essere sostituitegni 12 mesi. Sostituire la batteria come illustrato nelle figure D-F.

Svitare la sfera 4 ruotandola in senso antio-rario.
Spostare l'interruttore ON/OFF del modulo fotovoltaico in posizione OFF.
Rimuovere il modulo fotovoltaico 5 dal cavo distanziatore 2 o 3.
Estrarre entrambé le viti 7 sul lato inferiore utilizzato un cacciavite adatto e ruotando in senso antiorario. Rimuovere il corpo 8 dal resto del modulo (vedi fig. D).

Svitare poianche le tre viti 9 sul lato inferiore del coperchio utilizzando un cacciavite adatto e ruotando in senso antiorario. Rimuovere il coperchio 10 dal resto del modulo (fig.E).
Estrarre la batteria 11 e sostiturla con una batteria nuova e carica dello stesso tipo (vedi „Dati Tecnici"). Inserire la batteria facendo attenzione alla corretta le polarità (+/−) (vedi fig. F).
Rimettere quindi il coperchio 10ulla cella fotovoltaica 12 e fissarlo avvitando le tre viti 9 in senso orario.
Reinserire infine il corpo 8 e fissario avvitando entrambé le viti 7 in senso orario.
Riposizionare il modulo fotovoltaico 5 sul cavo distanziatore 2 o 3.
- Spostare l'interruttore ON/OFF 6 nuovamenti in posizione ON.
Avvitare la sfera 4 in senso orario sul modulo fotovoltaico 5 fino a che si blocchi.

- Risoluzione dei problemi

Nota: l'apparecchio contiene alcuni componenti elettronici sensibili. è quindi possibile che apparecchi di trasmissione radio posti nelle immeditate vicinanze lo disturbino. Ciò vale ad esempio per telecomi mobili, apparecchi ricetrasmittenti portatili, ricetrasmittenti per CB, comandi radio telecomandi/altre telecomandi e fornì a microonde. In

caso di disfunzioni, rimuovere tali fonti di disturbo delle vicinanze dell'apparecchio.

Nota: le scariche elettrostatiche posso sono provocare disturbi di funzionamento. In caso di simili disturbi di funzionamento, rimuovere per breve tempo le batterie e reinserirle.

Nota: le prestazioni della lampada sono maggiori in estate piuttosto che in inverno per ragioni climatiche.

Errore Causa	Soluzione	Cambiare la posta- zione (allontanan- dola ad es. da illuminazione da esterni o stradale)
I LED non si accen-dono	L'ambiente è troppo lumi- noso o la lampada è esposta ad altre fonti d'il- luminazione
I LED emettono solo una luce fie- vole	La batteria non è com- pletamente carica o è difettata	Ricaricare la batte- ria o sostituirla con una nuova (vedi „Sostituzione delle batterie")
I LED non si accen-dono	I LED sono difettati	I LED non sono so- stituibili. Smaltire il prodotto del conte- nitore adatto (vedi „Smaltimento")

- Manutenzione/Pulizia

Nota: i diodi luminosi non sono sostituibili. La lampada solare non necessita di manutenzione.

Nonutilizzaremai detergenti corrosivi.
Pulire regolarmente la lampada solare con un panno asciutto e privo di peli. In caso di sporco ostinato, utilizzare un panno leggermente inumidito.
Sostituire le batterie se la durata dell'illuminazione, nonostante la radiazione solare, si abbassa notevolmente dopo un po'di tempo (vedi capitolo „Sostituzione della Batteria"). Utilizzare solamente batterie delle dimensioni corrette e del tipo raccomandato (vedere il capitolo „Dati tecnici").

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'aministrazione città o comunale sulle possibilità di smaltimento del prodotto usato.

Non gettare il prodotto usato tra i rifiuti domestici ma, per motivi di tutela dell'ambiente, provedere al suo corretto

smaltimento. É possibile informarsi sui luoghi di raccolta e i loro orari di apertura presso l'amministrazione competente.

Le batterie difettose o usate devono essere riciclate ai sensi della Direttiva 2006 / 66 / CE e relative modifiche. Restituire le batterie e / o l'apparecchiotramite i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie più arrecare danni all'ambiente!

Le pile non devono essere smaltite nella spazzatura domestica. Queste ultime possono contentere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti tossici. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio , Hg = mercurio , Pb = piombo . Consegnare quindi le batterie usate presso un punto di raccolta comunale.

Garanzia

L'apparecchio è stato prodotto secondo severe dirittive di qualità e controllato con premura prima della segna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non

vengono limitati in alcun modo alla garanzia di seguito riportata.

Se entro 3 anni dalla data di acquisito di quello prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito Gratisamente, a nostra discrezione. Il termine di garanzia ha inizio a partire alla data di acquisito. Conservare lo scontrino di acquisito originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisito.

L'apparecchio da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadaguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruptatore, batterie o simili, realizzate in vetro.

CE IP44
