MANUAL DE USUARIO EWUS020B5B ELECTROLUX

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados. Le damos la bienvenida a Electrolux. Visite nuestro sitio web para: Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.electrolux.com/support Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones. www.electrolux.com2301. INFORMACIÓN SOBRE SEGURIDAD Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• Los niños de 3 a 8 años pueden cargar y descargar el aparato siempre que hayan sido debidamente instruidos.

• Este aparato puede ser utilizado por personas con discapacidades muy extensas y complejas, siempre que hayan sido instruidas adecuadamente.

• Es necesario mantener alejados del aparato a los niños de menos de 3 años salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado únicamente para almacenar alimentos y bebidas. ESPAÑOL 231• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• Utilice este aparato únicamente para almacenar vino.

• Para evitar la contaminación alimentaria, respete las siguientes instrucciones: – no abra la puerta durante largos periodos de tiempo; – limpie regularmente las superficies que pueden entrar en contacto con los alimentos y los sistemas de drenaje accesibles;

• ADVERTENCIA: Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

• ADVERTENCIA: No dañe el circuito de refrigerante.

• ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

• No utilice agua pulverizada ni vapor para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

• Cuando el aparato esté vacío durante un largo período, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se desarrolle moho en el interior del aparato. www.electrolux.com232• No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.

• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• No utilice el aparato antes de instalarlo en la estructura empotrada por motivos de seguridad.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Asegúrese de que el aire pueda circular alrededor del aparato.

• En la primera instalación otras invertir el sentido de apertura de la puerta, espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica. Esto es para permitir que el aceite regrese al compresor.

• Desenchufe siempre el aparato antes de llevar a cabo cualquier operación, por ejemplo cambiar el sentido de apertura de la puerta.

• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.

• No exponga el aparato a la lluvia.

• No instale el aparato en lugares con luz solar directa.

• No instale este aparato en áreas excesivamente húmedas o frías.

• Cuando mueva el aparato, levántelo por el borde delantero para evitar rayar el suelo.

• El aparato contiene una bolsa de desecante. No se trata de un juguete. No es un alimento. No olvide desecharlo inmediatamente.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas. ADVERTENCIA! Al colocar el producto, asegúrese de que el cable de alimentación no queda atrapado o doblado. ADVERTENCIA! No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Asegúrese de no provocar daños en los componentes eléctricos (como enchufe, cable de alimentación, compresor). Póngase en contacto con un electricista o con el servicio técnico autorizado para cambiar los componentes eléctricos.

• El cable de alimentación debe estar por debajo del nivel del enchufe de alimentación.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación. ESPAÑOL 233• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

ADVERTENCIA! Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios. El aparato contiene un gas inflamable, isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental. Tenga cuidado para no dañar el circuito de refrigerante que contiene isobutano.

• No cambie las especificaciones de este aparato.

• Está estrictamente prohibido usar el producto incorporado de forma autónoma.

• No utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, salvo que el fabricante haya autorizado su utilización.

• Si se daña el circuito de refrigerante, asegúrese de que no haya llamas ni fuentes de ignición en la sala. Ventile la sala.

• No deje que los objetos calientes toquen las partes de plástico del aparato.

• No almacene gases ni líquidos inflamables en el aparato.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

• No toque el compresor ni el condensador. Están calientes.

2.4 Iluminación interna

ADVERTENCIA! Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.5 Mantenimiento y limpieza

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Este equipo contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.

• Examine periódicamente el desagüe del aparato y límpielo si fuera necesario. Si el desagüe se bloquea, el agua descongelada se acumulará en la base del aparato.

2.6 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

• Tenga en cuenta que la autorreparación o la reparación no profesional puede tener consecuencias de seguridad y podría anular la garantía.

• Los siguientes repuestos estarán disponibles durante 7 años después de que el modelo se haya retirado del mercado: termostatos, sensores de temperatura, placas de circuito impreso, fuentes de luz, manijas de puertas, bisagras de puertas, bandejas y cestas. Tenga en cuenta que algunas de estas piezas de recambio solo están disponibles para los reparadores profesionales, y que no todas las piezas de recambio son relevantes para todos los modelos.

• Las juntas de las puertas estarán disponibles durante 10 años después de que el modelo se haya retirado. www.electrolux.com2342.7 Desecho ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.

• La espuma aislante contiene gas inflamable. Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

• No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

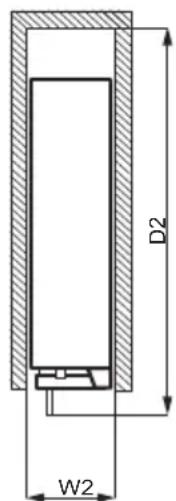

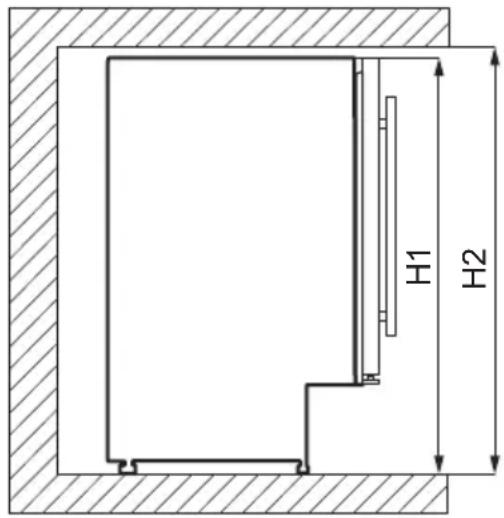

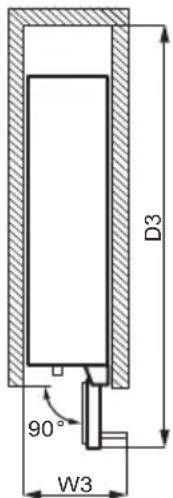

Dimensiones generales ¹ H1 mm 820 W1 mm 295 D1 mm 571 ¹ la altura, anchura y profundidad del aparato sin el asa Espacio necesario en uso ² H2 mm 822 W2 mm 300 Espacio necesario en uso ² D2 mm 648 ² la altura, anchura y profundidad del aparato, incluyendo la manija, más el espacio necesario para la libre circulación del aire de refrigeración Espacio total necesario en uso ³ H2 mm 822 W3 mm 348 D3 mm 855 ESPAÑOL 235³ la altura, anchura y profundidad del aparato, incluido el mango, más el espacio necesario para la libre circulación del aire de refrigeración, más el espacio necesario para permitir la apertura de la puerta hasta el ángulo mínimo que permita la extracción de todo el equipo interno

Para garantizar el mejor funcionamiento del aparato, no debe instalarlo en las proximidades de la fuente de calor (horno, estufas, radiadores, cocinas o fogones) ni en un lugar con luz solar directa. Asegúrese de que el aire pueda circular libremente alrededor de la parte posterior del armario. Este aparato debe instalarse en una ubicación interior seca y bien ventilada. Este aparato está destinado a ser utilizado a una temperatura ambiente que oscila entre 16°C y 38°C. Solo se puede garantizar el correcto funcionamiento del aparato dentro del rango de temperatura especificado. Si tiene cualquier duda respecto al lugar de instalación del aparato, consulte al vendedor, a nuestro servicio de atención al cliente o al centro de servicio autorizado más cercano. Puede que en algún momento sea necesario desconectar el aparato de la toma de corriente. Por lo que el enchufe debe quedar accesible tras la instalación del aparato.

3.3 Conexión eléctrica

• Antes de conectar el aparato, compruebe que el voltaje y la frecuencia indicados en la placa de datos técnicos se corresponden con el suministro de la vivienda.

• El aparato debe conectarse a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional

• El fabricante declina toda responsabilidad si no se toman las precauciones antes indicadas.

• Este aparato cumple las directivas CEE.

Al colocar el aparato, asegúrese de que queda nivelado. Esto se puede conseguir con dos patas ajustables en la parte inferior delantera.

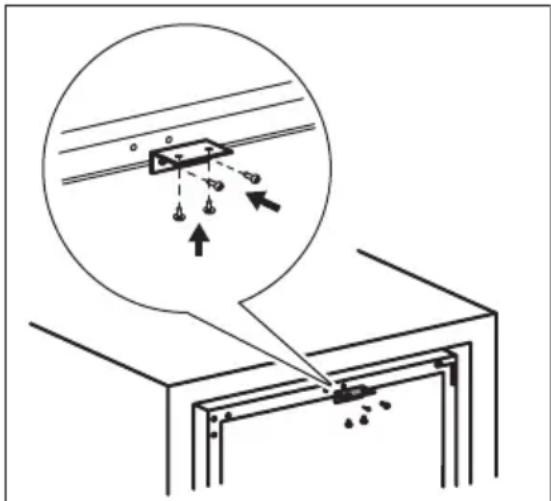

3.5 Instalación del soporte

superior Sujete su aparato:

• Utilice dos tornillos para instalar el soporte superior en la parte superior del aparato.

• Coloque el aparato en la cava y utilice dos tornillos para fijar el soporte superior de la cava.

3.6 Cambio del sentido de

apertura de la puerta ADVERTENCIA! Desenchufe siempre el aparato antes de llevar a cabo cualquier operación. Herramientas que necesita: www.electrolux.com236• destornillador en forma de cruz,

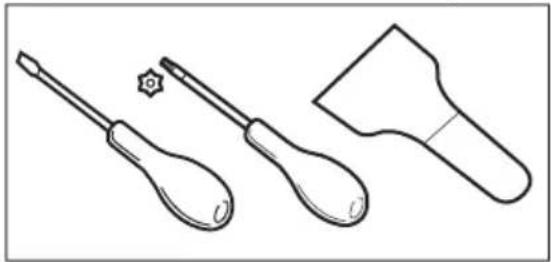

• espátula o destornillador de hoja fina.

1. Asegúrese de que el aparato se

mantenga en posición vertical.

2. Abra la puerta y saque todas las

botellas de vino de los estantes. Cierre la puerta.

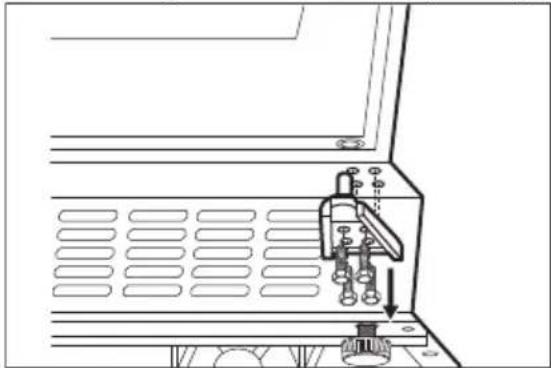

3. Afloje los 4 tornillos que conectan la

bisagra inferior. Coloque la bisagra inferior y los tornillos un lugar seguro.

4. Retire la puerta y colóquela sobre

una superficie suave.

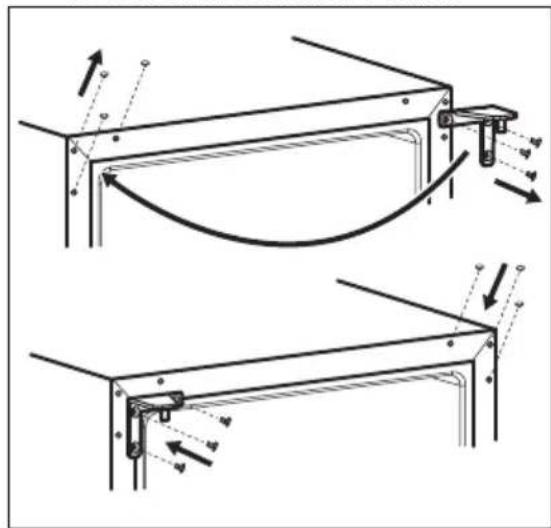

5. Desatornille los tornillos que

conectan la bisagra superior en la esquina superior derecha del aparato. Coloque la bisagra superior y los tornillos un lugar seguro.

6. Utilice una espátula o un

destornillador de hoja fina para retirar las 3 tapas de los orificios de los tornillos de la esquina superior izquierda del aparato. Transfiera e inserte las cubiertas en los orificios de los tornillos del otro lado.

7. Atornille la bisagra superior en el

lado izquierdo del aparato.

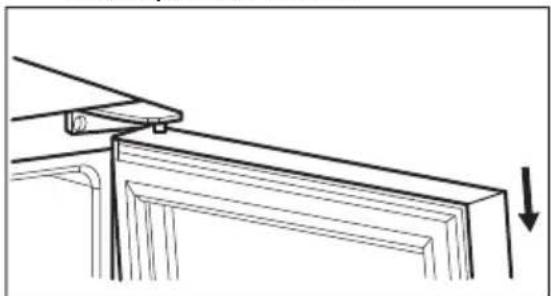

8. Coloque la puerta en su nuevo lugar.

9. Fije la bisagra inferior y no apriete los

tornillos hasta que la puerta se encuentre cerrada y nivelada.

10. Espere al menos 4 horas antes de

conectar el aparato a la alimentación eléctrica.

ESPAÑOL 2374. DESCRIPCIÓN DEL PRODUCTO

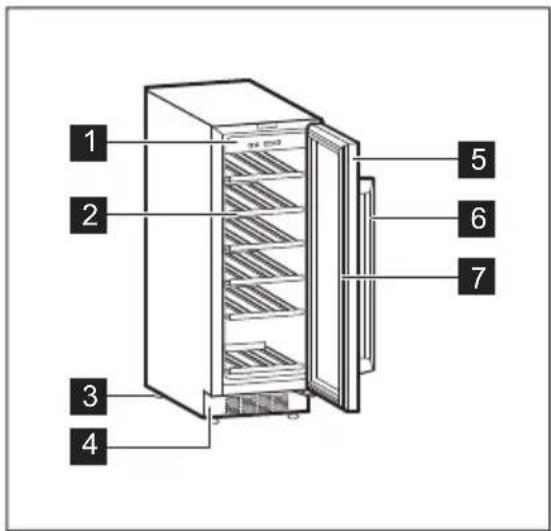

4.1 Descripción del producto

Puerta de vidrio templado

Botón de calentamiento

Botón de enfriamiento

1. Introduzca el enchufe en la toma de

2. Pulse el botón de encendido si la

pantalla está apagada.

3. La pantalla muestra la temperatura

predeterminada configurada (12°C). Para seleccionar otra temperatura, consulte la sección "Regulación de la temperatura".

1. Pulse el botón de encendido durante

2. La pantalla se apaga.

3. Para desconectar el aparato de la

corriente, desconecte el enchufe de la toma de corriente. www.electrolux.com2385.4 Botón de luz Para encender y apagar la luz, pulse el botón de la luz. La luz no tiene ningún efecto negativo sobre la calidad del vino.

5.5 Regulación de temperatura

La temperatura predeterminada de la cava para vinos es de 12°C. La temperatura se puede regular entre +5 y +18°C. Para ajustar la temperatura, pulse los reguladores de temperatura. La pantalla muestra los ajustes de temperatura. Para ajustar la temperatura adecuada para cada tipo de vino, consulte el capítulo "Uso diario".

6.1 Almacenaje de vino

Aparato destinado a utilizarse exclusivamente para la conservación de vinos. El compartimento de almacenamiento de vino es el marcado (en la placa de características) con . El tiempo de almacenamiento del vino depende de la edad, el contenido alcohólico, el tipo de uva y el nivel de fructosa y tanino que contiene. En el momento de la compra, compruebe si el vino ya está envejecido o si mejorará con el tiempo. Temperaturas de almacenamiento recomendadas:

• Para champán y vinos espumosos, entre +6°C y +8°C.

• Para vinos blancos, entre +10°C y +12°C.

• Para vinos rosados y tintos ligeros, entre +12°C y +16°C.

• Para vinos tintos añejos, entre +14°C y +16°C. El electrodoméstico está diseñado para almacenar hasta 20 botellas de Burdeos (0,75 l) colocando:

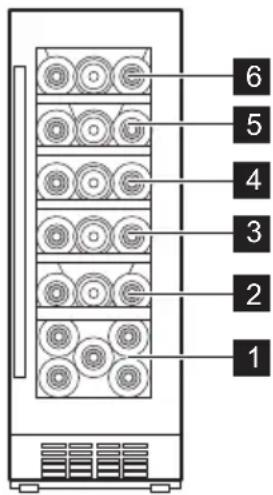

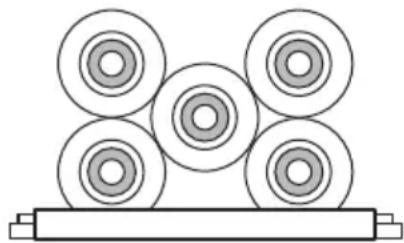

• 5 botellas en el nivel 1,

• 3 botellas en el nivel 2,3,4,5,6. Niveles de estantes

Nivel 1 de medio estante ESPAÑOL 239Niveles de estantes completos 2,3,4,5,6

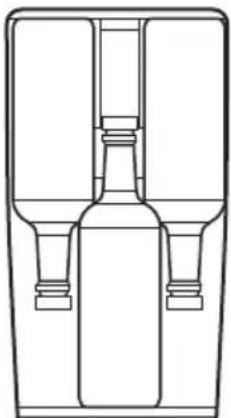

La caja húmeda se encuentra en el estante superior de la cava para vinos. Es desmontable. Vierta un poco de agua en la caja húmeda para evitar un nivel de humedad del aire demasiado bajo. El estante superior puede albergar:

• 2 botellas con la caja húmeda,

• 3 botellas sin la caja húmeda.

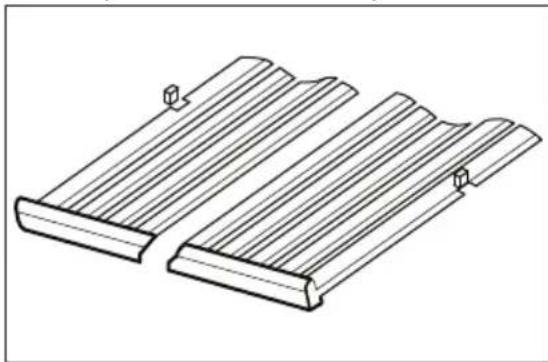

6.3 Extracción e instalación de

estantes Para retirar cualquier estante de la cava para vinos:

1. Abra completamente las puertas de

2. Tire del estante de madera hasta que

su muesca quede debajo del poste de plástico de la cava para vinos.

3. Levante ligeramente la parte

delantera del estante y extráigalo del aparato. Para volver a colocar el estante en su posición inicial, siga los pasos anteriores en orden inverso. www.electrolux.com2407. CONSEJOS

7.1 Consejos para ahorrar

• La configuración interna del aparato es la que garantiza el uso más eficiente de la energía.

• No abra la puerta con frecuencia ni la deje abierta más tiempo del necesario.

• Asegure una buena ventilación. No cubra las rejillas o los orificios de ventilación.

8. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

8.1 Advertencias generales

PRECAUCIÓN! Antes de realizar tareas de mantenimiento, desenchufe el aparato Este aparato contiene hidrocarburos en la unidad de refrigeración por lo que cualquier tarea de mantenimiento o recarga debe ser realizada por personal técnico homologado. Los accesorios y las piezas del aparato no deben lavarse en el lavavajillas.

8.2 Limpieza del interior

Antes de utilizar el aparato por primera vez, lave su interior y todos los accesorios internos con agua templada y jabón neutro para eliminar el típico olor de los productos nuevos. A continuación, seque todo bien. PRECAUCIÓN! No utilice detergentes, polvos abrasivos ni limpiadores a base de cloro o aceite, ya que podrían dañar el acabado.

8.3 Limpieza periódica

El equipo debe limpiarse con regularidad:

1. Limpie el interior con agua tibia y

solución de bicarbonato. La solución debe ser de unas 2 cucharadas de bicarbonato de sodio hasta un cuarto de litro de agua.

2. Extraiga el exceso de agua de la

esponja o el paño cuando limpie el área de los controles o cualquier pieza eléctrica.

3. Limpie el exterior del aparato con

agua tibia y jabón neutro.

4. Revise y limpie periódicamente las

juntas de la puerta para mantenerlas limpias y sin restos.

funcionamiento Si el aparato no se utiliza durante un tiempo prolongado, toma las siguientes precauciones:

2. Elimine todos los elementos.

3. Limpie el aparato y todos los

4. Deje la puerta abierta para evitar

olores desagradables. Cuando el aparato no esté en uso debido a un fallo de alimentación:

• La mayoría de los fallos de alimentación se corrigen en unas pocas horas y no afectan a la temperatura del aparato si minimiza la apertura de la puerta. ESPAÑOL 241• Si la alimentación va a estar apagada durante más tiempo, debe seguir los pasos adecuados descritos anteriormente.

9. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Problema Posible causa Solución El aparato no funciona. El aparato está apagado. Encienda el aparato. El enchufe no está bien conectado a la toma de corriente. Conecte el aparato a la toma de corriente correctamente. No hay tensión en la to‐ ma de corriente. Conecte un aparato diferen‐ te a la de corriente. Póngase en contacto con un electri‐ cista cualificado. Se disparó el disyuntor o se fundió un fusible. Encienda el disyuntor o cam‐ bie el fusible. El compresor funciona continuamente. La temperatura se ha ajustado de manera inco‐ rrecta. Consulte el capítulo "Funcio‐ namiento". La temperatura ambiente es demasiado alta. Consulte el capítulo "Instala‐ ción". La puerta se abre con demasiada frecuencia. No mantenga la puerta abierta más tiempo del nece‐ sario. La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta". La luz no funciona. El aparato no está en‐ chufado. Conecte el aparato. Se disparó el disyuntor o se fundió un fusible. Encienda el disyuntor o cam‐ bie el fusible. La bombilla es defectuo‐ sa. Póngase en contacto con el servicio técnico. El botón de luz no está funcionando. Póngase en contacto con el servicio técnico. Demasiada vibración. El aparato no está bien apoyado. Compruebe que los soportes del aparato están estables. El aparato hace ruido. El aparato no está bien apoyado. Compruebe que los soportes del aparato están estables. www.electrolux.com242Problema Posible causa Solución El agua fluye por la placa trasera del aparato. Durante el proceso de descongelación automá‐ tica, la escarcha se derri‐ te en la placa posterior. Es correcto. El agua fluye dentro de la cava para vinos. Los productos evitan que el agua fluya hacia el co‐ lector de agua. Asegúrese de que los pro‐ ductos no tocan la placa posterior. La temperatura de la cava para vinos es demasiado baja o demasiado alta. El regulador de tempera‐ tura no se ha ajustado correctamente. Seleccione una temperatura más alta o más baja. La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta". Si el consejo no conduce al resultado deseado, llame al servicio de marca más cercano.

9.2 Cambio de la bombilla

El aparato está equipado con una luz LED interior de larga duración. El dispositivo de iluminación solo debe ser sustituido por el servicio técnico. Póngase en contacto con el servicio técnico.

9.3 Cierre de la puerta

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta.

Consulte el capítulo "Instalación".

3. Si es necesario, cambie las juntas

defectuosas. Póngase en contacto con el servicio técnico autorizado.

La información técnica se encuentra en la placa de datos técnicos situada en el interior del aparato y en la etiqueta de consumo energético. El código QR de la etiqueta energética suministrada con el aparato proporciona un enlace web a la información relacionada con el rendimiento del aparato en la base de datos EPREL de la UE. Guarde la etiqueta energética como referencia junto con el manual de usuario y todos los demás documentos que se proporcionan con este aparato. También puede encontrar la misma información en EPREL accediendo desde el enlace https://eprel.ec.europa.eu

introduciendo el nombre del modelo y el número de producto que se encuentran en la placa de datos técnicos del aparato. Consulte el enlace www.theenergylabel.eu para obtener información detallada sobre la etiqueta energética.

12. INFORMACIÓN PARA INSTITUTOS DE PRUEBAS

La instalación y la preparación del aparato para cualquier verificación de EcoDiseño deberá cumplir con EN 62552. Los requisitos de ventilación, las dimensiones de los huecos y las distancias mínimas traseras serán los indicados en el Capítulo 3 de este Manual de Usuario. Por favor, póngase en contacto con el fabricante para cualquier otra información adicional, incluyendo los planos de carga. www.electrolux.com24413. ASPECTOS MEDIOAMBIENTALES Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
